MAZDA MODEL 3 HATCHBACK 2016 Kezelési útmutató (in Hungarian)

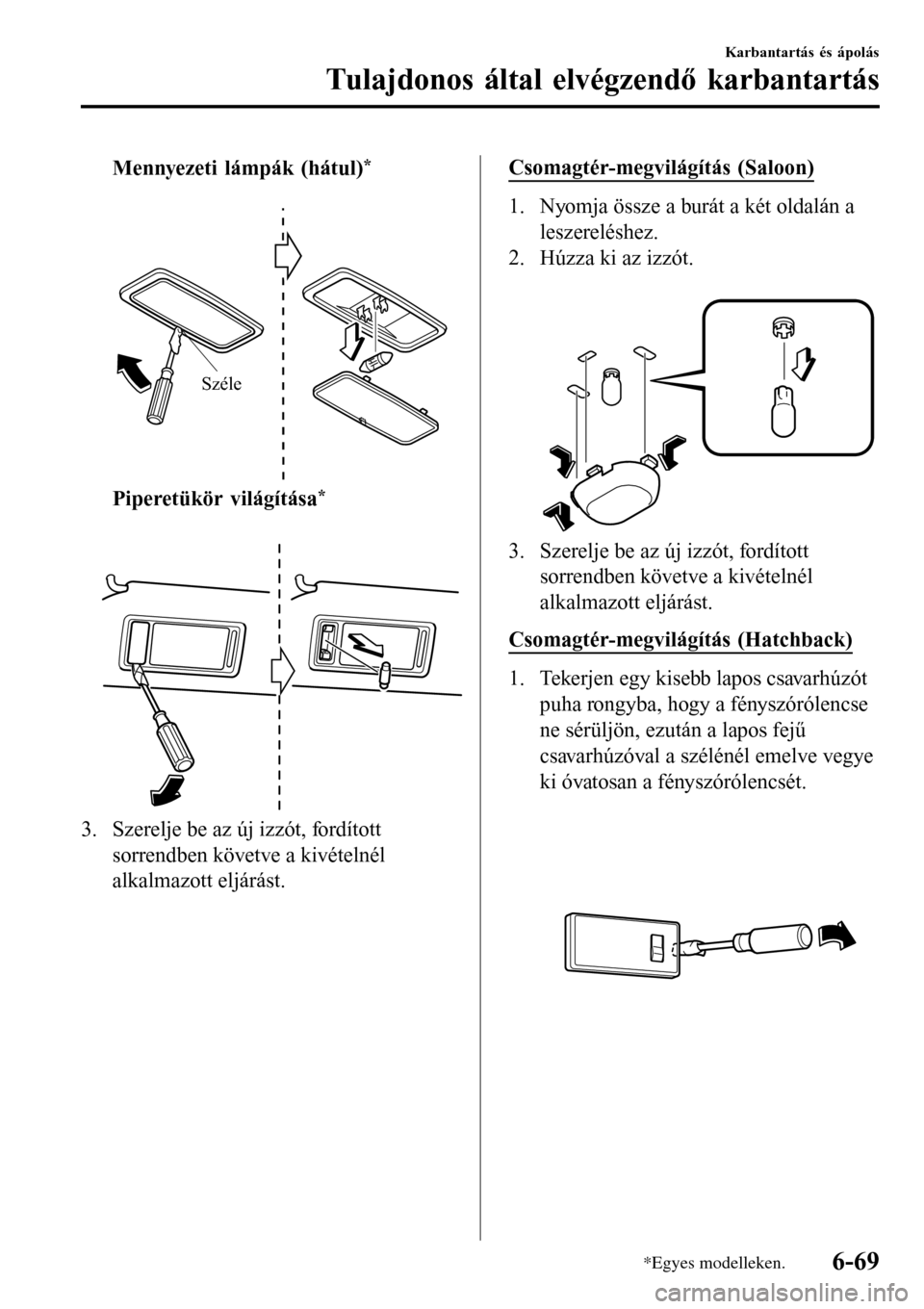

Mennyezeti lámpák (hátul)*

Széle
Piperetükör világítása*

3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-megvilágítás (Saloon)
1. Nyomja össze a burát a két oldalán a
leszereléshez.
2. Húzza ki az izzót.

3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-megvilágítás (Hatchback)
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, ezután a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-69

2. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

3. Húzza ki az izzót.

4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Biztosítékok
Járművének elektromos rendszerét
biztosítékok védik.

Ha valamelyik lámpa, tartozék vagy
vezérlő nem működik, ellenőrizze az adott
áramkör biztosítékát. Ha a biztosíték kiég,
a belső eleme megolvad.

Ha ugyanaz a biztosíték ismét kiég, ne
használja a hozzá tartozó rendszert, és
forduljon szakműhelyhez; mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.
ttBiztosíték cseréje
Biztosíték cseréje a jármű bal oldalán
Ha az elektromos rendszer nem működik,
először a jármű bal oldali biztosítékait
ellenőrizze.

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Nyissa ki a biztosítéktábla fedelét.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-70

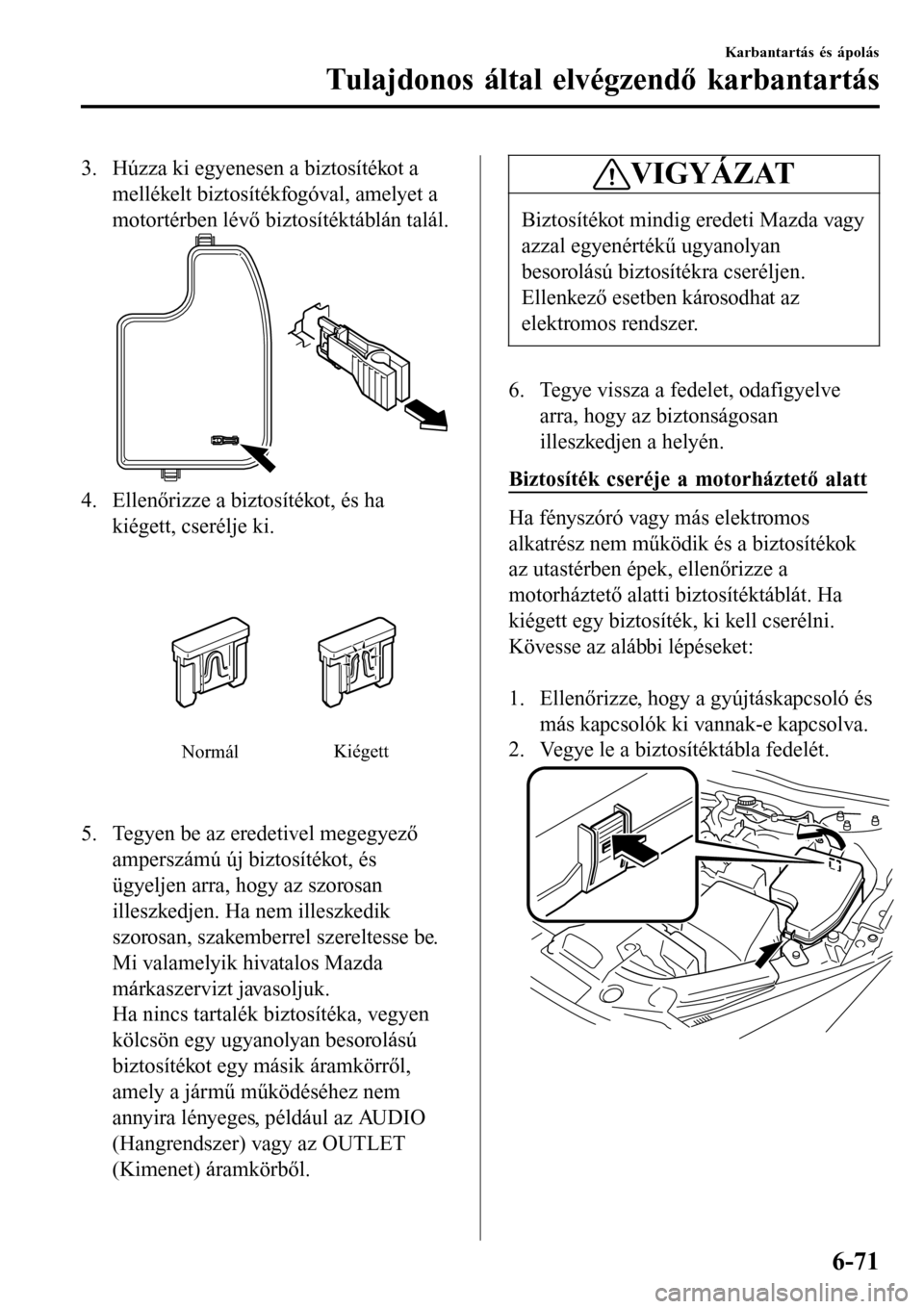

3. Húzza ki egyenesen a biztosítékot a
mellékelt biztosítékfogóval, amelyet a
motortérben lévő biztosítéktáblán talál.
4. Ellenőrizze a biztosítékot, és ha
kiégett, cserélje ki.
NormálKiégett
5. Tegyen be az eredetivel megegyező
amperszámú új biztosítékot, és
ügyeljen arra, hogy az szorosan
illeszkedjen. Ha nem illeszkedik
szorosan, szakemberrel szereltesse be.
Mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Ha nincs tartalék biztosítéka, vegyen
kölcsön egy ugyanolyan besorolású
biztosítékot egy másik áramkörről,
amely a jármű működéséhez nem
annyira lényeges, például az AUDIO
(Hangrendszer) vagy az OUTLET
(Kimenet) áramkörből.
VIGYÁZAT
Biztosítékot mindig eredeti Mazda vagy
azzal egyenértékű ugyanolyan
besorolású biztosítékra cseréljen.
Ellenkező esetben károsodhat az
elektromos rendszer.
6. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Biztosíték cseréje a motorháztető alatt
Ha fényszóró vagy más elektromos
alkatrész nem működik és a biztosítékok
az utastérben épek, ellenőrizze a
motorháztető alatti biztosítéktáblát. Ha
kiégett egy biztosíték, ki kell cserélni.
Kövesse az alábbi lépéseket:

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Vegye le a biztosítéktábla fedelét.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-71

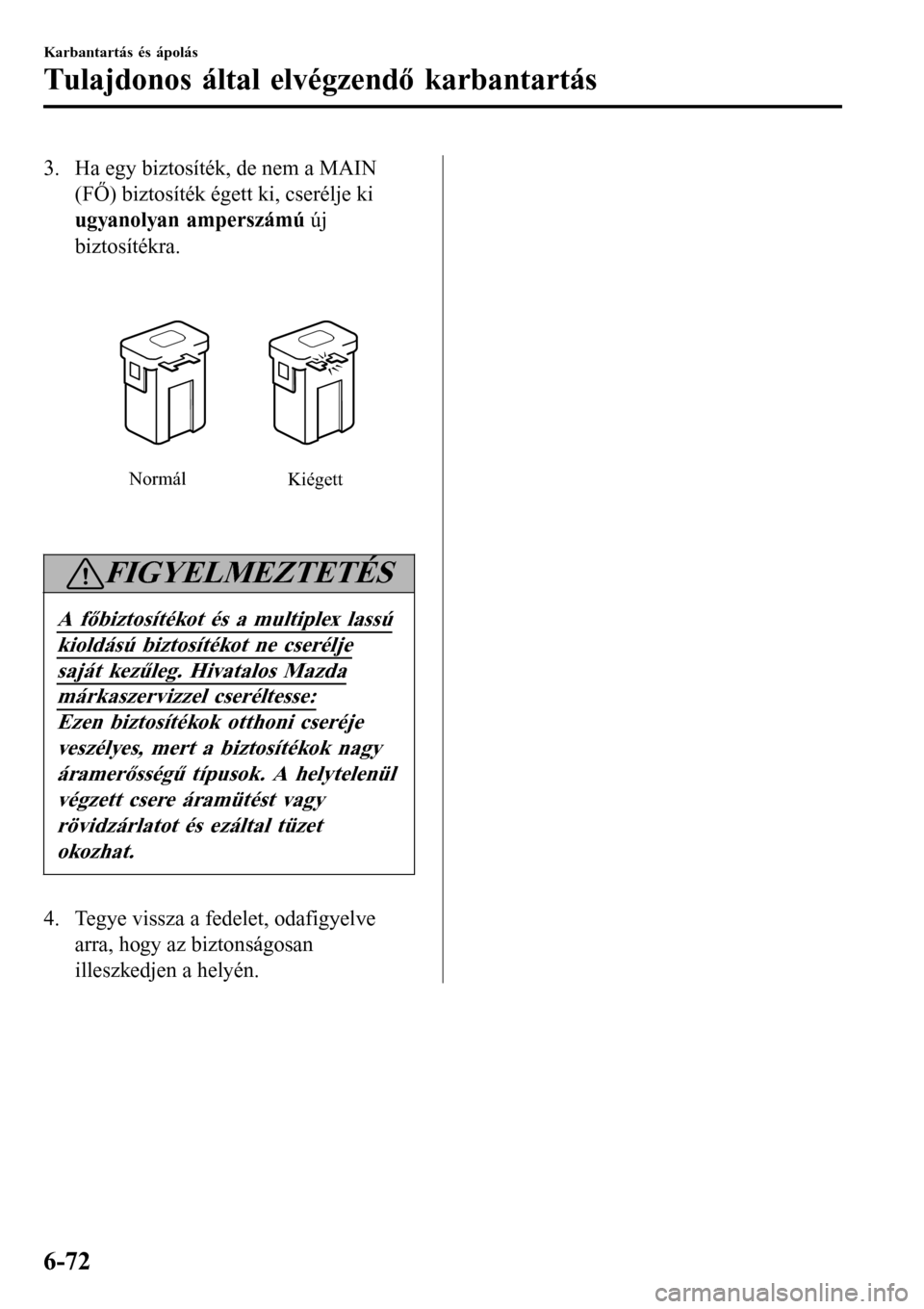

3. Ha egy biztosíték, de nem a MAIN
(FŐ) biztosíték égett ki, cserélje ki
ugyanolyan amperszámú új
biztosítékra.
Normál
Kiégett
FIGYELMEZTETÉS
A főbiztosítékot és a multiplex lassú
kioldású biztosítékot ne cserélje
saját kezűleg. Hivatalos Mazda
márkaszervizzel cseréltesse:
Ezen biztosítékok otthoni cseréje
veszélyes, mert a biztosítékok nagy
áramerősségű típusok. A helytelenül
végzett csere áramütést vagy
rövidzárlatot és ezáltal tüzet
okozhat.
4. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-72

tBiztosítéktábla leírása
Biztosítéktábla (motortér)

Multiplex lassú kioldású biztosíték
LEÍRÁSBIZTOSÍTÉK BE-
SOROLÁSAVÉDETT ÖSSZETEVŐ
1 FOG 15 A
Első ködlámpák
*
2 H/L HI 20 A Távolsági fényszóró
3 H/CLEAN 20 A
Fényszórómosó
*
4 STOP 10 A
Féklámpák, hátsó ködlámpa*
5 ROOM 15 A Mennyezeti lámpa
6
7,5 A
Motorvezérlő rendszer*
7 FUEL WARM 15 A
Üzemanyag-melegítés*
8 HAZARD 25 A Vészvillogó, irányjelzők
9 ABS/DSCS 30 A
ABS, dinamikus stabilitás-szabályozó rendszer
*
10 METER2 7,5 AŠ
11 AUDIO2 7,5 A
Hangrendszer
*
12 BOSE 25 A
Bose® hangrendszerrel felszerelt modell*
13 AUDIO1 15 A
Hangrendszer*
14 FUEL PUMP 15 A
Üzemanyag-ellátó rendszer*
15 HID R DRL 15 A
Fényszóró (jobb)*1
16 AT PUMP 15 A
Sebességváltó-differenciálmű egység vezérlőrendszere*
17 HORN 15 A Kürt
18 TAIL 15 A Hátsó lámpák, rendszámtábla-megvilágítás, helyzetjelző lámpák
19 ST HEATER 15 A
Fűtött kormánykerék
*
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-73

LEÍRÁSBIZTOSÍTÉK BE-
SOROLÁSAVÉDETT ÖSSZETEVŐ
20 AT 15 A Sebességváltó-differenciálmű egység vezérlőrendszere
21 R.WIPER 15 A
Hátsó ablaktörlő
*
22 A/C 7,5 A Klímaberendezés
23 ENGINE3 15 A Motorvezérlő rendszer
24 ENGINE2 15 A Motorvezérlő rendszer
25 ENGINE1 15 A Motorvezérlő rendszer
26 GLOW SIG 5 A
Motorvezérlő rendszer
*
27 EVVT 20 A
Motorvezérlő rendszer*
28 WIPER 20 A Első ablaktörlő és -mosó
29 DCDC REG 30 A
Különböző áramkörök védelmére
*
30EPB L
FUEL.P230 A
Elektromos rögzítőfék (B) *
31 ADD FAN DE 40 A
Hűtőventilátor*
32 P.WINDOW1 30 A Elektromos ablakok
33 H/L LOW R 15 A
Tompított fényszóró (jobb)
*2
34H/L LOW L HID L15 A
Fényszóró (bal)*1, Tompított fényszóró (bal)*2
35 METER1 10 A Műszercsoport
36 IG2 30 A Különböző áramkörök védelmére
37EPB R
LPG30 A
Elektromos rögzítőfék (J)
*
38FUEL.P3
FA N D E40 A
Üzemanyag-ellátó rendszer*
39 DCDC DE 40 A
Különböző áramkörök védelmére*
40 SRS1 7,5 A Légzsák
41 ENGINE. IG1 15 A Motorvezérlő rendszer
42 C/U IG1 15 A Különböző áramkörök védelmére
43 METER3 10 A
Műszercsoport
*
*1 LED-es fényszórókkal*2 Halogénizzós fényszórókkal
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-74*Egyes modelleken.

Biztosítéktábla (bal oldal)

LEÍRÁSBIZTOSÍTÉK BE-
SOROLÁSAVÉDETT ÖSSZETEVŐ
1P. W I N D O W 3
P. S E A T D30 A
Elektromosan állítható ülés
*
2 D.LOCK 25 A Elektromos ajtózárak
3 P.WINDOW2 25 A Elektromos ablakok
4 SEAT WARM 20 A
Ülésfűtés
*
5 R.OUTLET3 15 AŠ
6 SRS2/ESCL 15 A Elektronikus kormányzár
7 SUNROOF 10 A
Tetőablak
*
8 M.DEF 7,5 A
Tükör páramentesítő*
9 R.OUTLET1 15 A
Tartozékcsatlakozó aljzatok*
10 MIRROR 7,5 A Elektromosan állítható tükör
11 F.OUTLET 15 A Tartozékcsatlakozó aljzatok
12ABS IG
AT I N D7,5 A
Automata sebességváltó fokozatjelző
*
13 SRS1 7,5 AŠ
14 METER1 10 AŠ
15 C/U IG1 15 AŠ
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-75

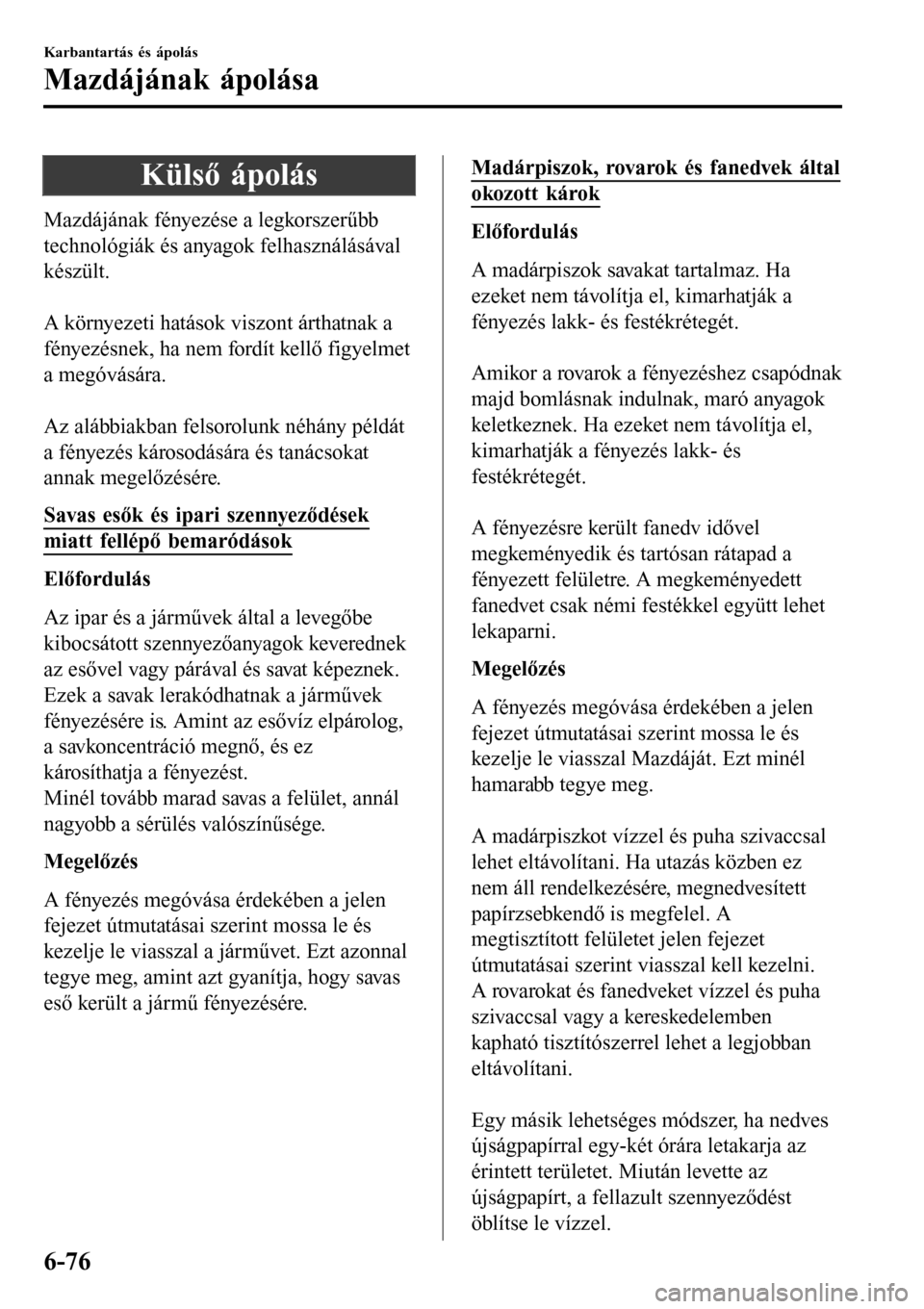

Külső ápolás
Mazdájának fényezése a legkorszerűbb
technológiák és anyagok felhasználásával
készült.

A környezeti hatások viszont árthatnak a
fényezésnek, ha nem fordít kellő figyelmet
a megóvására.

Az alábbiakban felsorolunk néhány példát
a fényezés károsodására és tanácsokat
annak megelőzésére.
Savas esők és ipari szennyeződések
miatt fellépő bemaródások
Előfordulás
Az ipar és a járművek által a levegőbe
kibocsátott szennyezőanyagok keverednek
az esővel vagy párával és savat képeznek.
Ezek a savak lerakódhatnak a járművek
fényezésére is. Amint az esővíz elpárolog,
a savkoncentráció megnő, és ez
károsíthatja a fényezést.
Minél tovább marad savas a felület, annál
nagyobb a sérülés valószínűsége.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal a járművet. Ezt azonnal
tegye meg, amint azt gyanítja, hogy savas
eső került a jármű fényezésére.
Madárpiszok, rovarok és fanedvek által
okozott károk
Előfordulás
A madárpiszok savakat tartalmaz. Ha
ezeket nem távolítja el, kimarhatják a
fényezés lakk- és festékrétegét.

Amikor a rovarok a fényezéshez csapódnak
majd bomlásnak indulnak, maró anyagok
keletkeznek. Ha ezeket nem távolítja el,
kimarhatják a fényezés lakk- és
festékrétegét.

A fényezésre került fanedv idővel
megkeményedik és tartósan rátapad a
fényezett felületre. A megkeményedett
fanedvet csak némi festékkel együtt lehet
lekaparni.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal Mazdáját. Ezt minél
hamarabb tegye meg.

A madárpiszkot vízzel és puha szivaccsal
lehet eltávolítani. Ha utazás közben ez
nem áll rendelkezésére, megnedvesített
papírzsebkendő is megfelel. A
megtisztított felületet jelen fejezet
útmutatásai szerint viasszal kell kezelni.
A rovarokat és fanedveket vízzel és puha
szivaccsal vagy a kereskedelemben
kapható tisztítószerrel lehet a legjobban
eltávolítani.

Egy másik lehetséges módszer, ha nedves
újságpapírral egy-két órára letakarja az
érintett területet. Miután levette az
újságpapírt, a fellazult szennyeződést
öblítse le vízzel.
Karbantartás és ápolás
Mazdájának ápolása
6-76

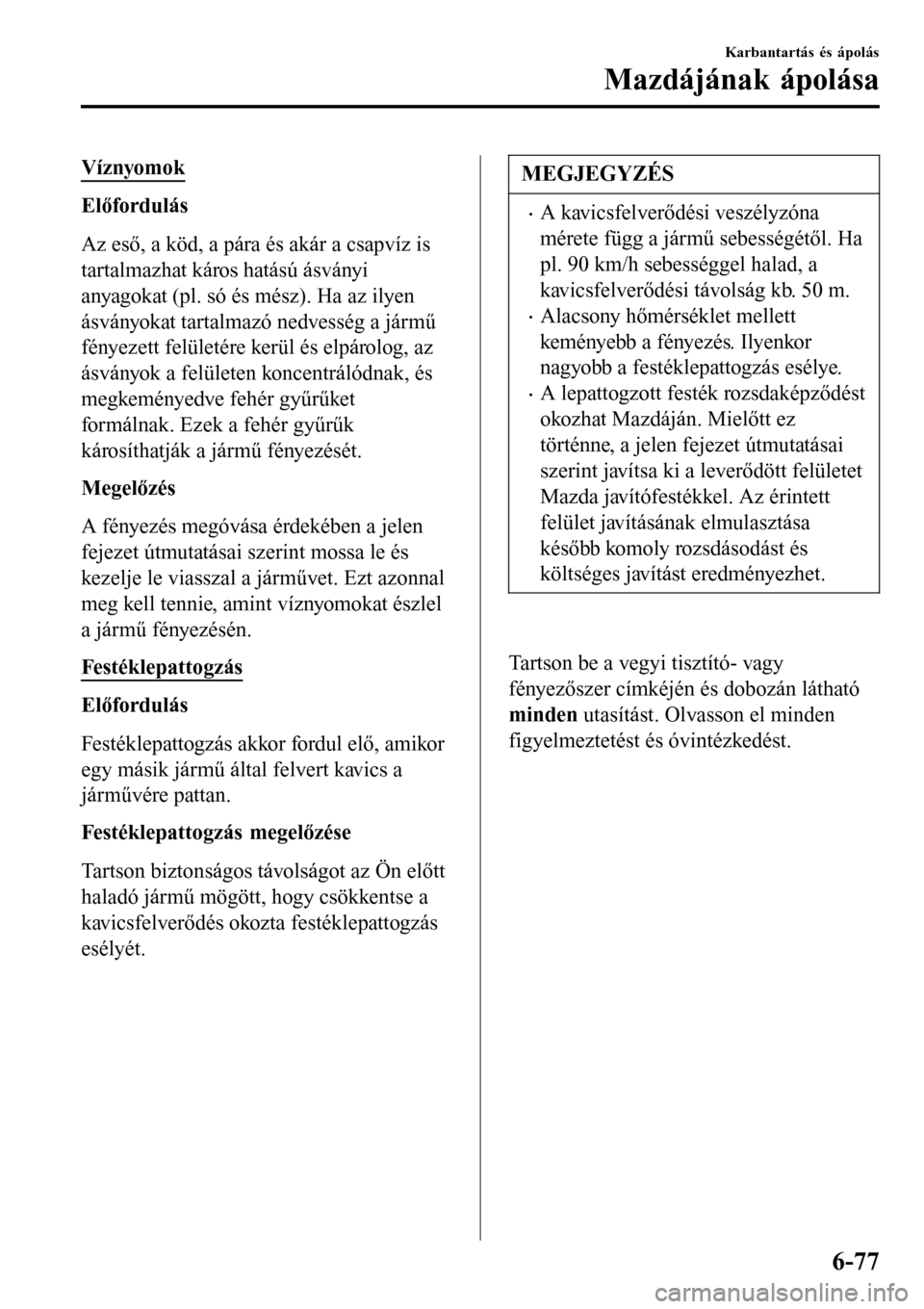

Víznyomok
Előfordulás
Az eső, a köd, a pára és akár a csapvíz is
tartalmazhat káros hatású ásványi
anyagokat (pl. só és mész). Ha az ilyen
ásványokat tartalmazó nedvesség a jármű
fényezett felületére kerül és elpárolog, az
ásványok a felületen koncentrálódnak, és
megkeményedve fehér gyűrűket
formálnak. Ezek a fehér gyűrűk
károsíthatják a jármű fényezését.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal a járművet. Ezt azonnal
meg kell tennie, amint víznyomokat észlel
a jármű fényezésén.
Fe s t é k l e p at t o gz ás
Előfordulás
Festéklepattogzás akkor fordul elő, amikor
egy másik jármű által felvert kavics a
járművére pattan.
Festéklepattogzás megelőzése
Tartson biztonságos távolságot az Ön előtt
haladó jármű mögött, hogy csökkentse a
kavicsfelverődés okozta festéklepattogzás
esélyét.
MEGJEGYZÉS
•A kavicsfelverődési veszélyzóna
mérete függ a jármű sebességétől. Ha
pl. 90 km/h sebességgel halad, a
kavicsfelverődési távolság kb. 50 m.
•Alacsony hőmérséklet mellett
keményebb a fényezés. Ilyenkor
nagyobb a festéklepattogzás esélye.
•A lepattogzott festék rozsdaképződést
okozhat Mazdáján. Mielőtt ez
történne, a jelen fejezet útmutatásai
szerint javítsa ki a leverődött felületet
Mazda javítófestékkel. Az érintett
felület javításának elmulasztása
később komoly rozsdásodást és
költséges javítást eredményezhet.

Tartson be a vegyi tisztító- vagy
fényezőszer címkéjén és dobozán látható
minden utasítást. Olvasson el minden
figyelmeztetést és óvintézkedést.
Karbantartás és ápolás
Mazdájának ápolása
6-77

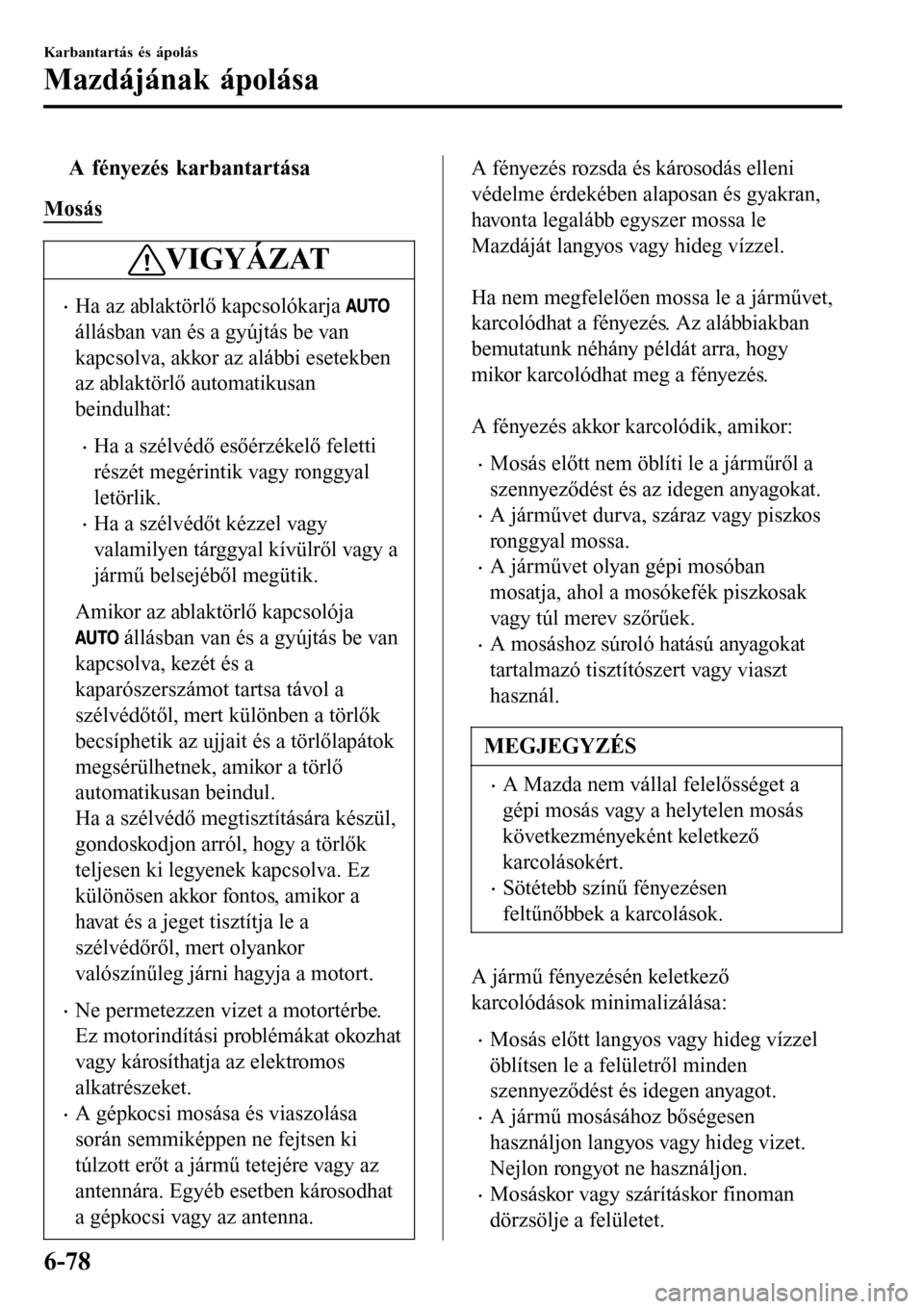

tA fényezés karbantartása
Mosás
VIGYÁZAT
•Ha az ablaktörlő kapcsolókarja
állásban van és a gyújtás be van
kapcsolva, akkor az alábbi esetekben
az ablaktörlő automatikusan
beindulhat:
•Ha a szélvédő esőérzékelő feletti
részét megérintik vagy ronggyal
letörlik.
•Ha a szélvédőt kézzel vagy
valamilyen tárggyal kívülről vagy a
jármű belsejéből megütik.
Amikor az ablaktörlő kapcsolója
állásban van és a gyújtás be van
kapcsolva, kezét és a
kaparószerszámot tartsa távol a
szélvédőtől, mert különben a törlők
becsíphetik az ujjait és a törlőlapátok
megsérülhetnek, amikor a törlő
automatikusan beindul.
Ha a szélvédő megtisztítására készül,
gondoskodjon arról, hogy a törlők
teljesen ki legyenek kapcsolva. Ez
különösen akkor fontos, amikor a
havat és a jeget tisztítja le a
szélvédőről, mert olyankor
valószínűleg járni hagyja a motort.
•Ne permetezzen vizet a motortérbe.
Ez motorindítási problémákat okozhat
vagy károsíthatja az elektromos
alkatrészeket.
•A gépkocsi mosása és viaszolása
során semmiképpen ne fejtsen ki
túlzott erőt a jármű tetejére vagy az
antennára. Egyéb esetben károsodhat
a gépkocsi vagy az antenna.
A fényezés rozsda és károsodás elleni
védelme érdekében alaposan és gyakran,
havonta legalább egyszer mossa le
Mazdáját langyos vagy hideg vízzel.

Ha nem megfelelően mossa le a járművet,
karcolódhat a fényezés. Az alábbiakban
bemutatunk néhány példát arra, hogy
mikor karcolódhat meg a fényezés.

A fényezés akkor karcolódik, amikor:
•Mosás előtt nem öblíti le a járműről a
szennyeződést és az idegen anyagokat.
•A járművet durva, száraz vagy piszkos
ronggyal mossa.
•A járművet olyan gépi mosóban
mosatja, ahol a mosókefék piszkosak
vagy túl merev szőrűek.
•A mosáshoz súroló hatású anyagokat
tartalmazó tisztítószert vagy viaszt
használ.
MEGJEGYZÉS
•A Mazda nem vállal felelősséget a
gépi mosás vagy a helytelen mosás
következményeként keletkező
karcolásokért.
•Sötétebb színű fényezésen
feltűnőbbek a karcolások.
A jármű fényezésén keletkező
karcolódások minimalizálása:
•Mosás előtt langyos vagy hideg vízzel
öblítsen le a felületről minden
szennyeződést és idegen anyagot.
•A jármű mosásához bőségesen
használjon langyos vagy hideg vizet.
Nejlon rongyot ne használjon.
•Mosáskor vagy szárításkor finoman
dörzsölje a felületet.
Karbantartás és ápolás
Mazdájának ápolása
6-78
