MAZDA MODEL 3 HATCHBACK 2019 Manuale del proprietario (in Italian)

*Alcuni modelli.

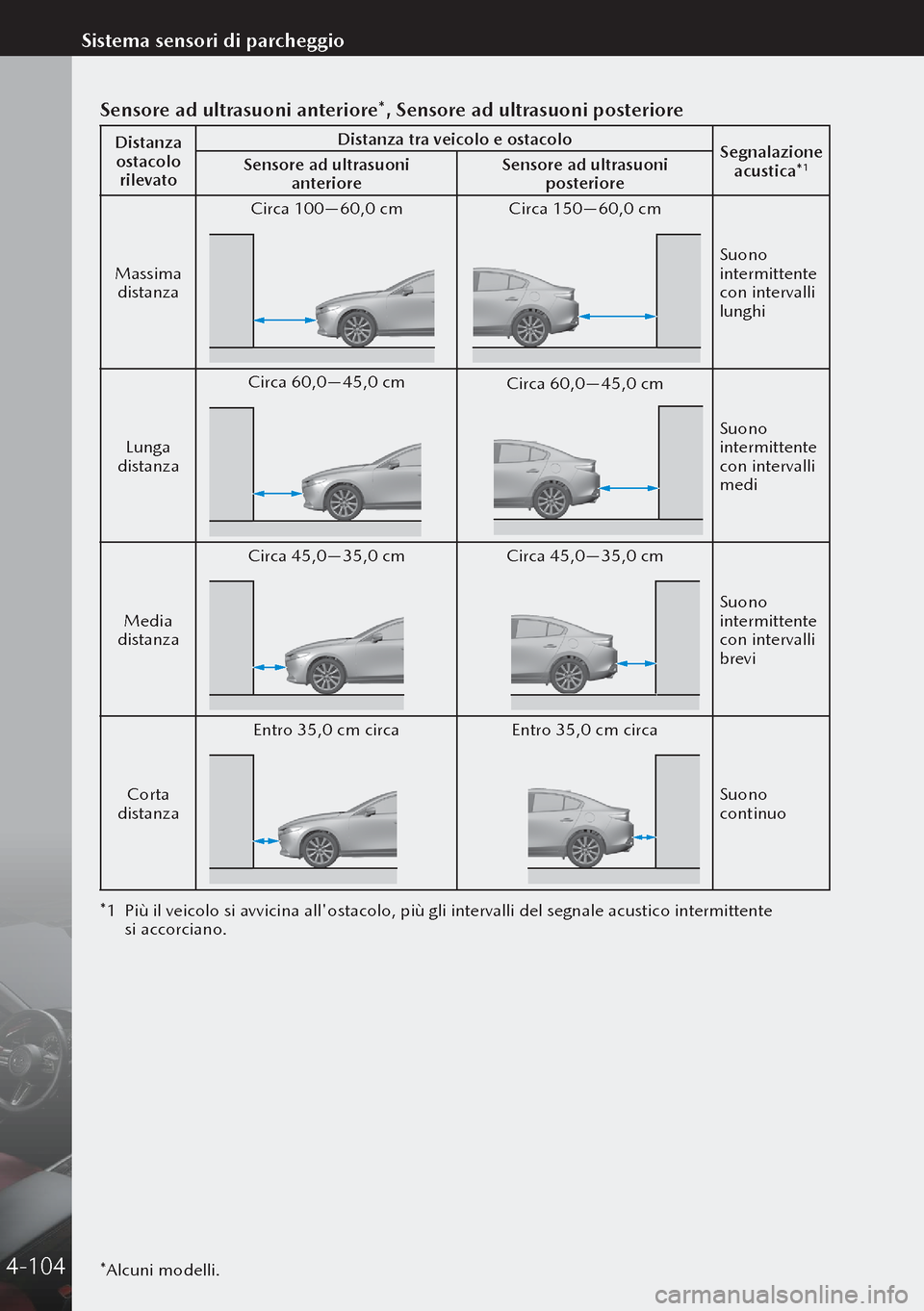

Sensore ad ultrasuoni anteriore*, Sensore ad ultrasuoni posteriore
Distanza ostacolo rilevato Distanza tra veicolo e ostacolo
Segnalazione
acustica*
1Sensore ad ultrasuoni anteriore Sensore ad ultrasuoni
posteriore
Massima distanza Circa 100—60,0 cm
Circa 150—60,0 cm
Suono
intermittente
con intervalli
lunghi
Lunga
distanza Circa 60,0—45,0 cm
Circa 60,0—45,0 cm
Suono
intermittente
con intervalli
medi
Media
distanza Circa 45,0—35,0 cm
Circa 45,0—35,0 cm
Suono
intermittente
con intervalli
brevi
Corta
distanza Entro 35,0 cm circa
Entro 35,0 cm circa
Suono
continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente
si accorciano.
4-104
Sistema sensori di parcheggio

*Alcuni modelli.

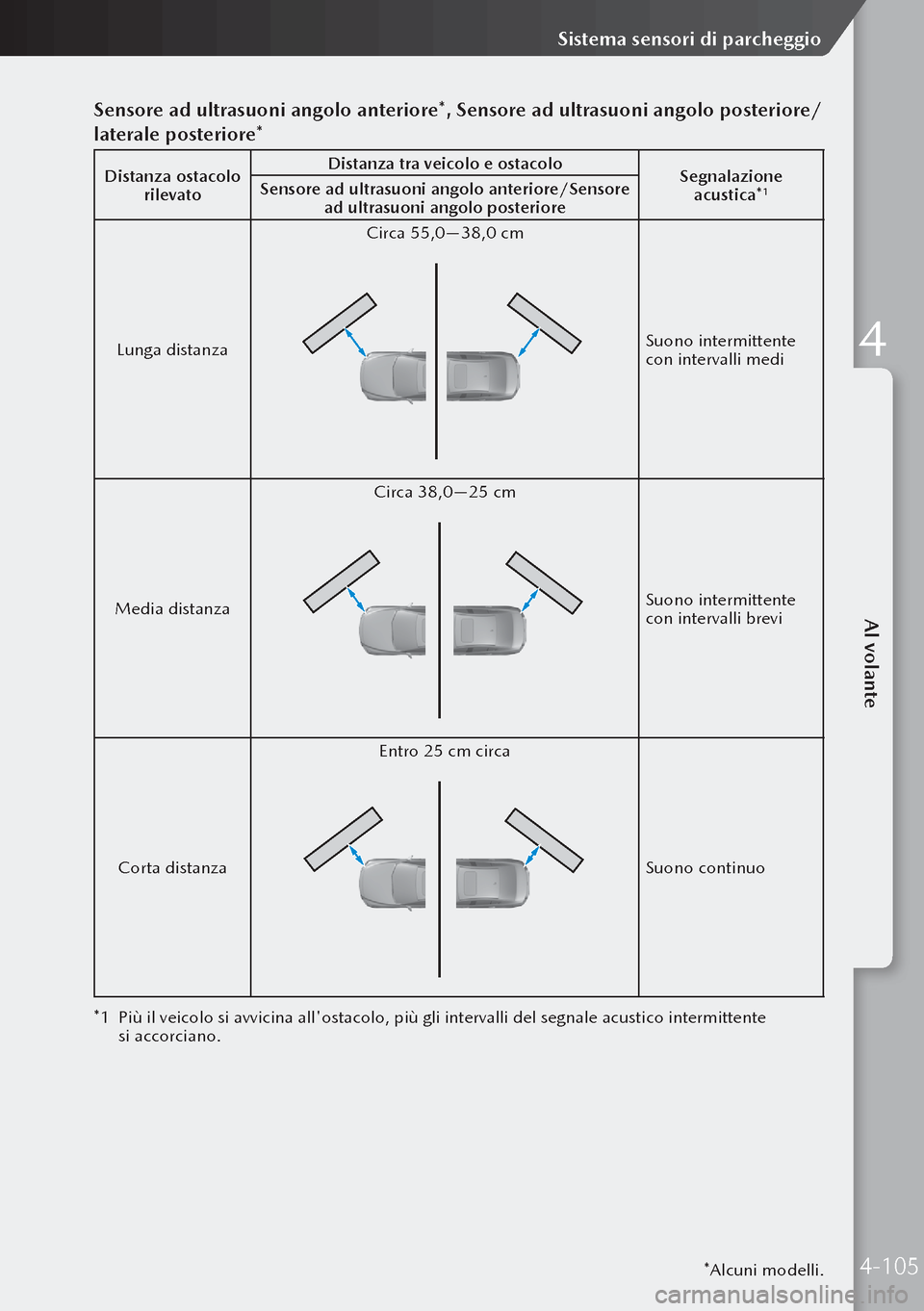

Sensore ad ultrasuoni angolo anteriore*, Sensore ad ultrasuoni angolo posteriore/
laterale posteriore*
Distanza ostacolo rilevato Distanza tra veicolo e ostacolo
Segnalazione
acustica*1Sensore ad ultrasuoni angolo anteriore/Sensore ad ultrasuoni angolo posteriore
Lunga distanza Circa 55,0—38,0 cm
Suono intermittente
con intervalli medi
Media distanza Circa 38,0—25 cm
Suono intermittente
con intervalli brevi
Corta distanza Entro 25 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente
si accorciano.
4-105
Al volante
Sistema sensori di parcheggio
4

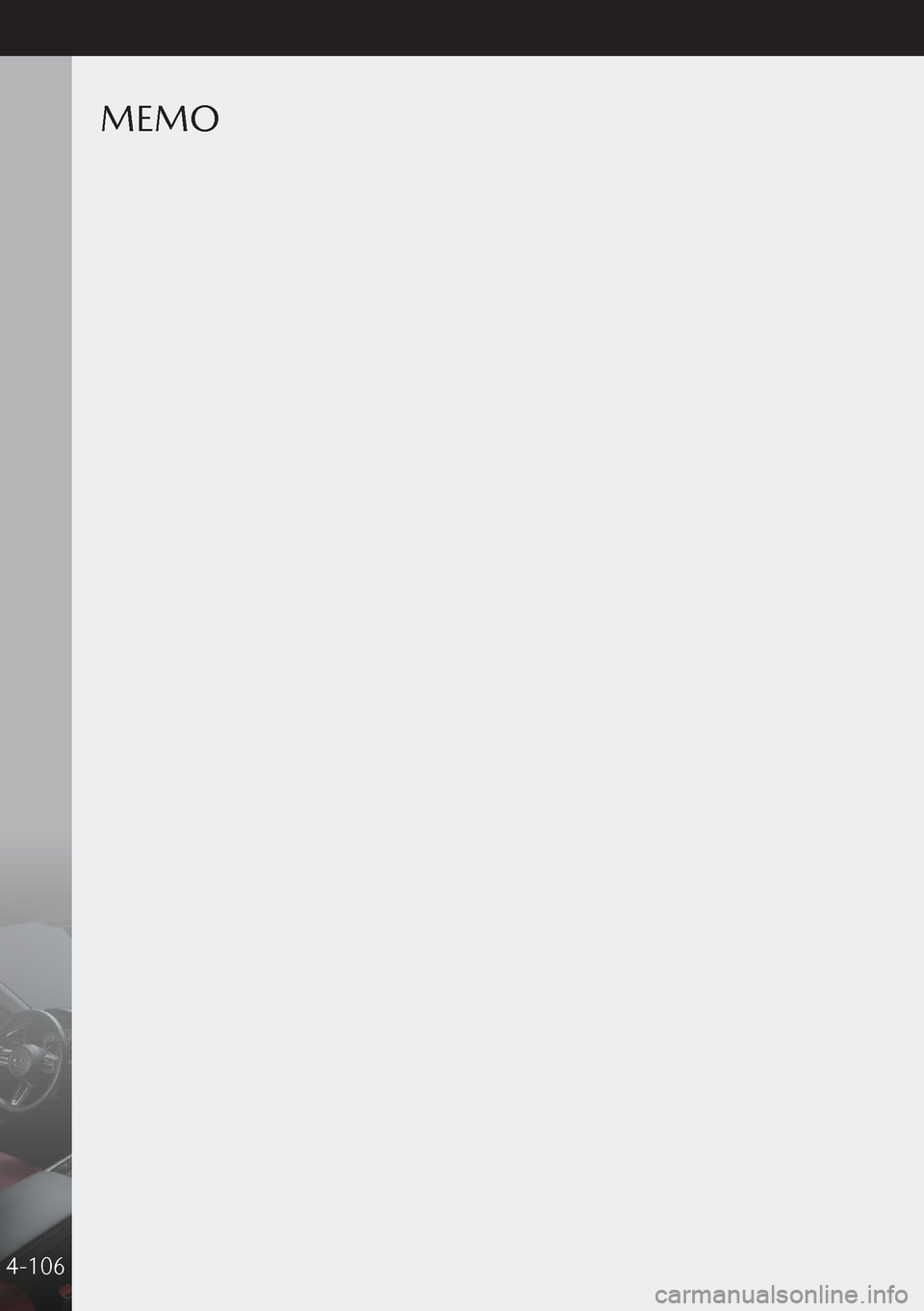

MEMO
4-106

Parte5
Funzioni
dell'interno

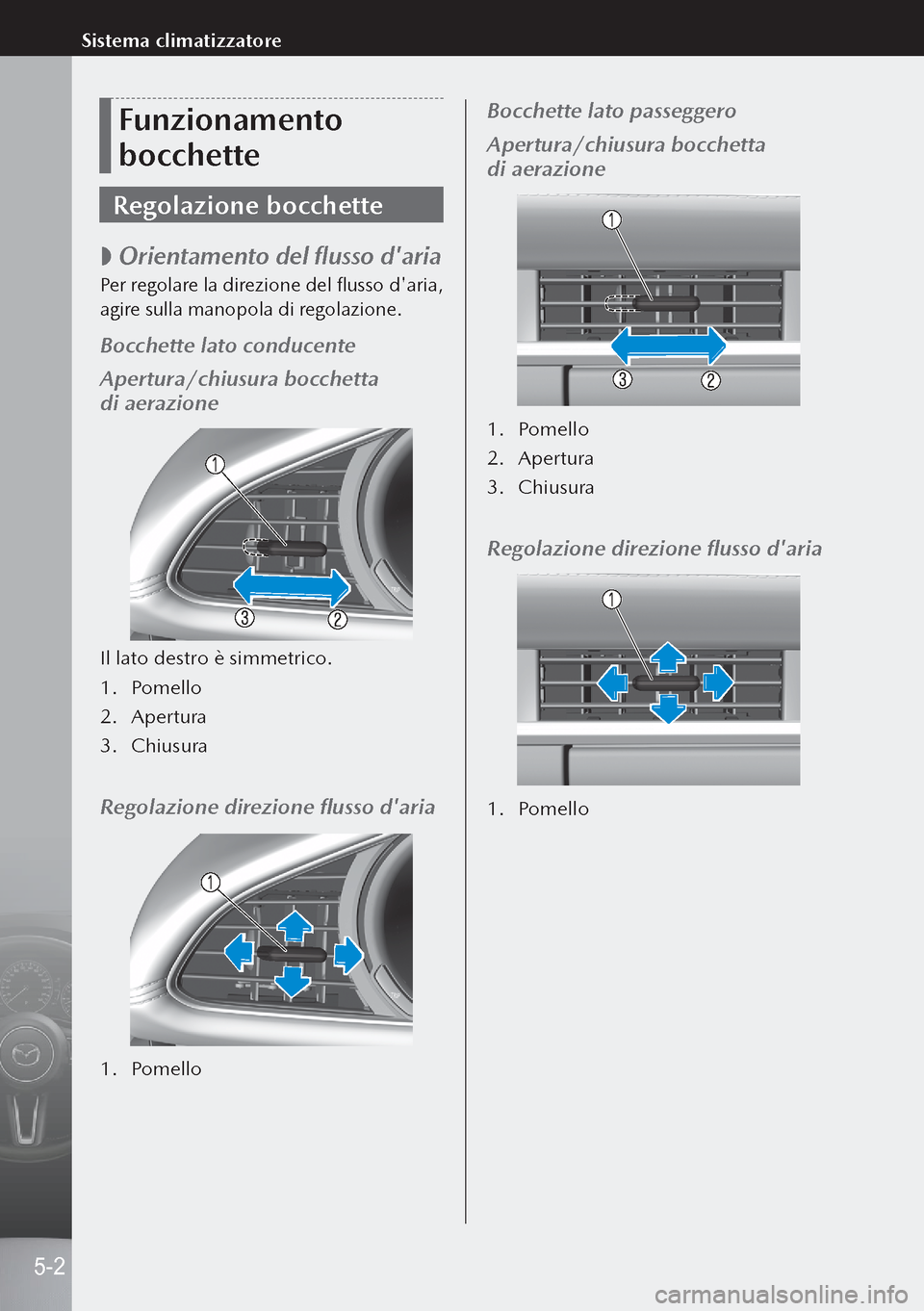

Funzionamento
bocchette
Regolazione bocchette

 Orientamento del flusso d'aria
Per regolare la direzione del flusso d'aria,
agire sulla manopola di regolazione.
Bocchette lato conducente
Apertura/chiusura bocchetta
di aerazione
Il lato destro è simmetrico.
1.
Pomello
2. Apertura
3. Chiusura
Regolazione direzione flusso d'aria
1. Pomello
Bocchette lato passeggero
Apertura/chiusura bocchetta
di aerazione
1. Pomello
2. Apertura
3. Chiusura
Regolazione direzione flusso d'aria
1. Pomello
5-2
Sistema climatizzatore

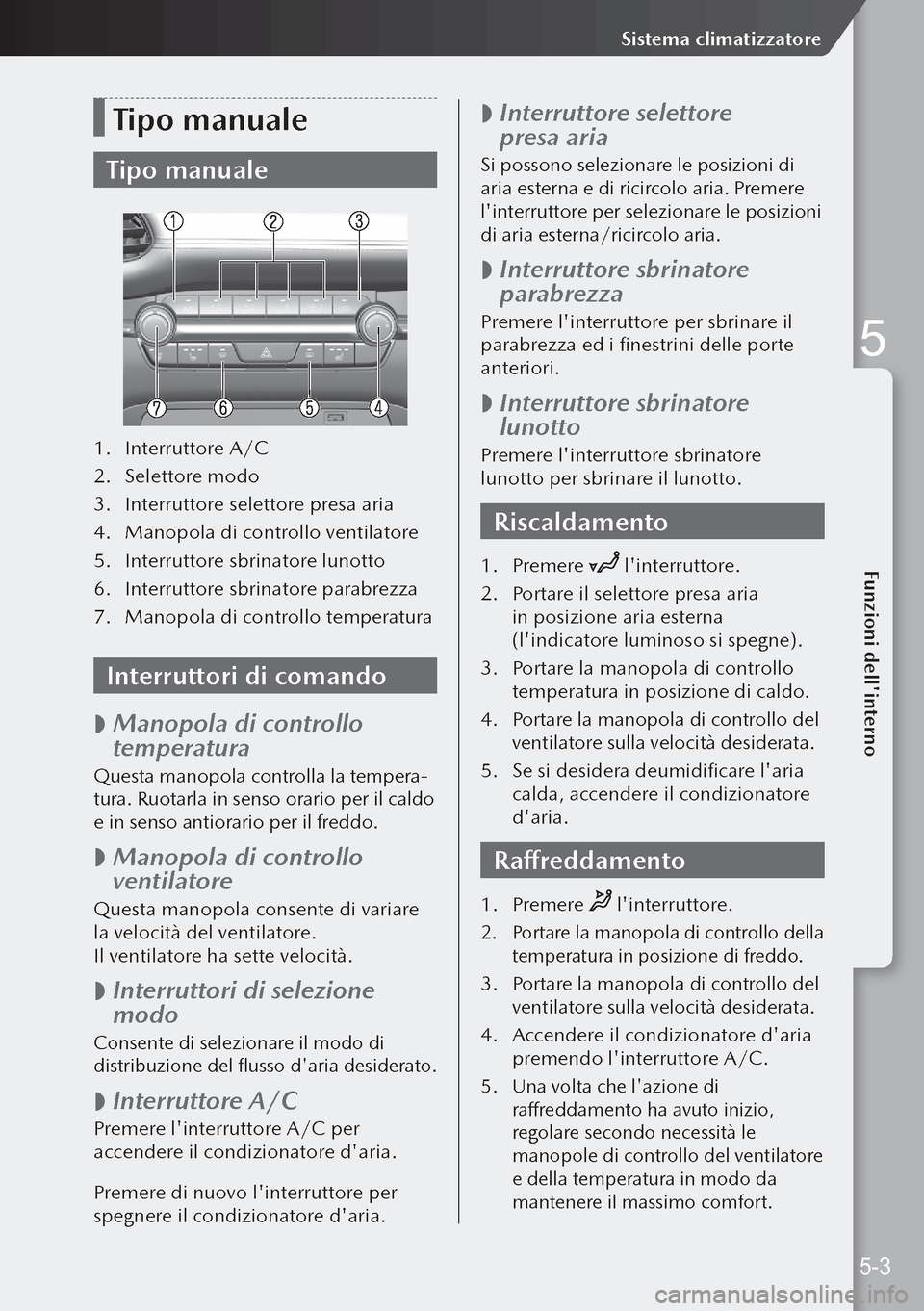

Tipo manuale
Tipo manuale
1. Interruttore A/C
2. Selettore modo
3. Interruttore selettore presa aria
4. Manopola di controllo ventilatore
5. Interruttore sbrinatore lunotto
6. Interruttore sbrinatore parabrezza
7. Manopola di controllo temperatura
Interruttori di comando

 Manopola di controllo
temperatura
Questa manopola controlla la tempera-
tura. Ruotarla in senso orario per il caldo
e in senso antiorario per il freddo.

 Manopola di controllo
ventilatore
Questa manopola consente di variare
la velocità del ventilatore.
Il ventilatore ha sette velocità.

 Interruttori di selezione
modo
Consente di selezionare il modo di
distribuzione del flusso d'aria desiderato.

 Interruttore A/C
Premere l'interruttore A/C per
accendere il condizionatore d'aria.
Premere di nuovo l'interruttore per
spegnere il condizionatore d'aria.

 Interruttore selettore
presa aria
Si possono selezionare le posizioni di
aria esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni
di aria esterna/ricircolo aria.

 Interruttore sbrinatore
parabrezza
Premere l'interruttore per sbrinare il
parabrezza ed i finestrini delle porte
anteriori.

 Interruttore sbrinatore
lunotto
Premere l'interruttore sbrinatore
lunotto per sbrinare il lunotto.
Riscaldamento
1.
Premere l'interruttore.
2. Portare il selettore presa aria
in posizione aria esterna
(l'indicatore luminoso si spegne).
3. Portare la manopola di controllo
temperatura in posizione di caldo.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
Raffreddamento
1. Premere l'interruttore.
2. Portare la manopola di controllo della
temperatura in posizione di freddo.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
5. Una volta che l'azione di
raffreddamento ha avuto inizio,
regolare secondo necessità le
manopole di controllo del ventilatore
e della temperatura in modo da
mantenere il massimo comfort.
5-3
Sistema climatizzatore
5
Funzioni dell'interno

Ventilazione
1. Premere l'interruttore.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo
della temperatura nella posizione
desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
Sbrinamento e
disappannamento
parabrezza
1. Premere l'interruttore.
2. Portare la manopola di controllo
della temperatura nella posizione
desiderata.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
Deumidificazione
Sfruttare il condizionatore d'aria
per disappannare più agevolmente
il parabrezza e i finestrini laterali
quando c'è fresco o fa freddo.
1. Premere l'interruttore del modo
che si desidera impostare.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo
della temperatura nella posizione
desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
5-4
Sistema climatizzatore

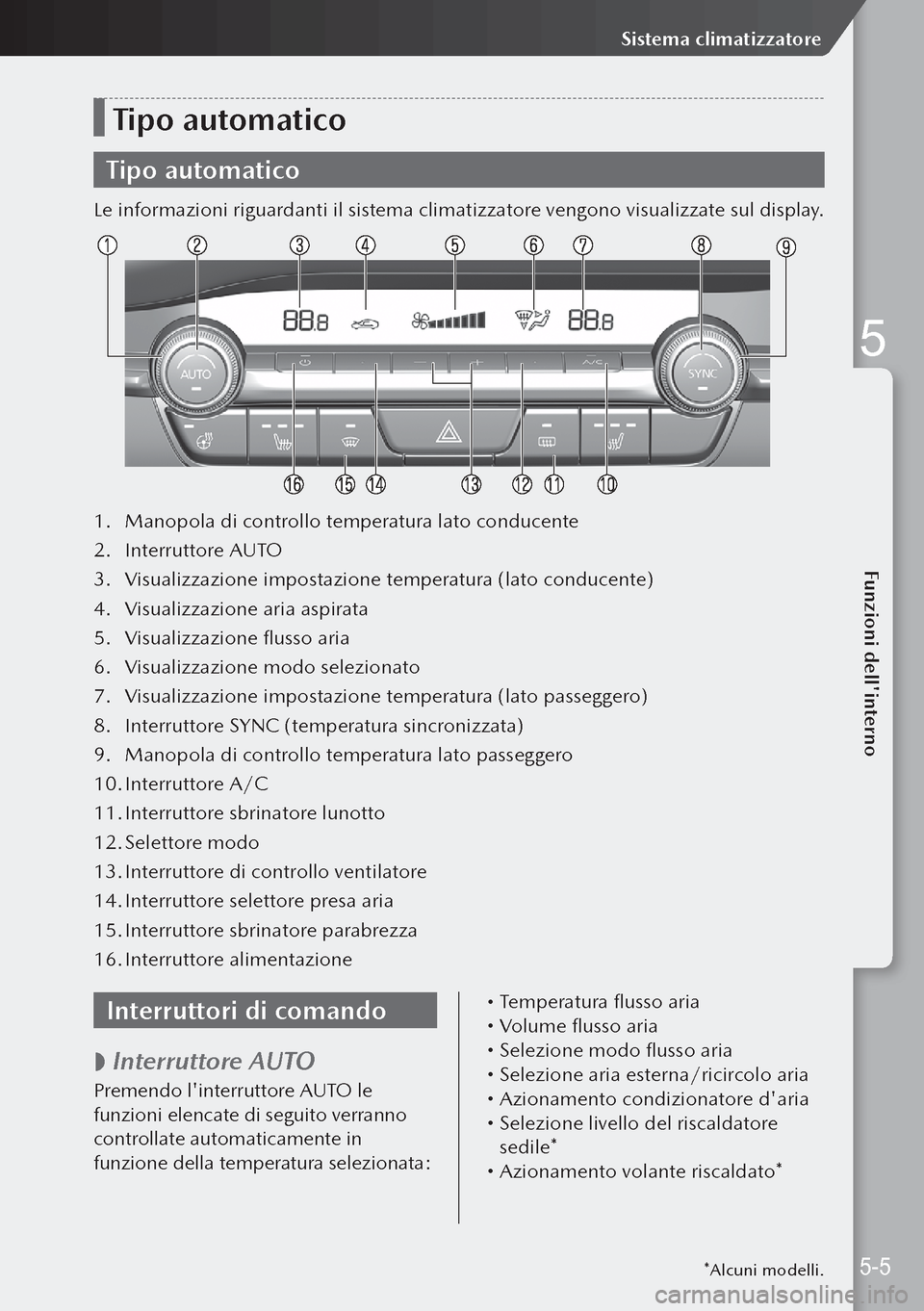

Tipo automatico
Tipo automatico
Le informazioni riguardanti il sistema climatizzatore vengono visualizzate sul display.
1. Manopola di controllo temperatura lato conducente
2. Interruttore AUTO
3. Visualizzazione impostazione temperatura (lato conducente)
4. Visualizzazione aria aspirata
5. Visualizzazione flusso aria
6. Visualizzazione modo selezionato
7. Visualizzazione impostazione temperatura (lato passeggero)
8. Interruttore SYNC (temperatura sincronizzata)
9. Manopola di controllo temperatura lato passeggero
10. Interruttore A/C
11. Interruttore sbrinatore lunotto
12. Selettore modo
13. Interruttore di controllo ventilatore
14. Interruttore selettore presa aria
15. Interruttore sbrinatore parabrezza
16. Interruttore alimentazione
Interruttori di comando

 Interruttore AUTO
Premendo l'interruttore AUTO le
funzioni elencate di seguito verranno
controllate automaticamente in
funzione della temperatura selezionata:

Temperatura flusso aria Volume flusso aria Selezione modo flusso aria Selezione aria esterna/ricircolo aria Azionamento condizionatore d'aria Selezione livello del riscaldatore
sedile*
 Azionamento volante riscaldato*
*Alcuni modelli.5-5
Sistema climatizzatore
5
Funzioni dell'interno

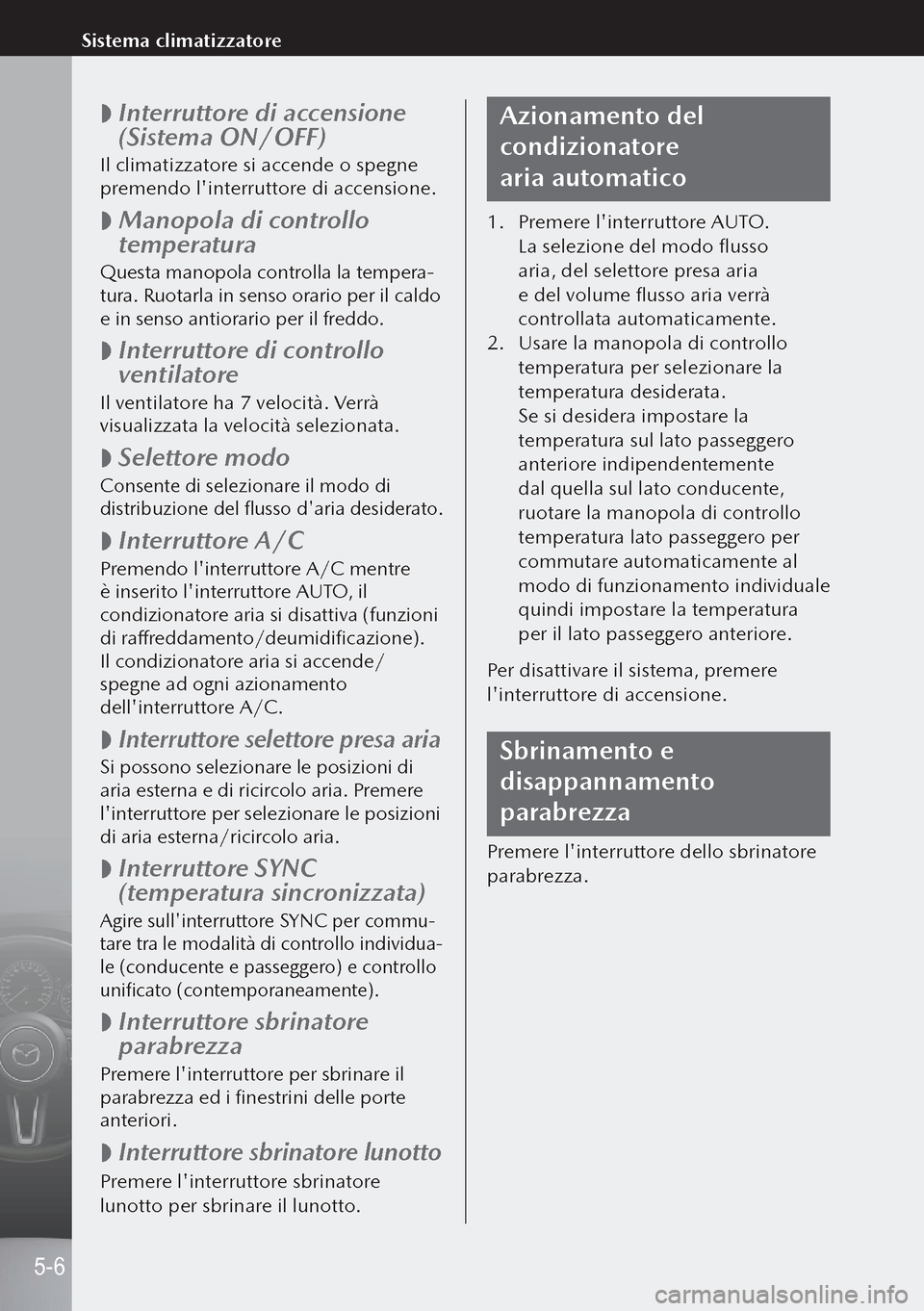

 Interruttore di accensione
(Sistema ON/OFF)
Il climatizzatore si accende o spegne
premendo l'interruttore di accensione.

 Manopola di controllo
temperatura
Questa manopola controlla la tempera-
tura. Ruotarla in senso orario per il caldo
e in senso antiorario per il freddo.

 Interruttore di controllo
ventilatore
Il ventilatore ha 7 velocità. Verrà
visualizzata la velocità selezionata.

 Selettore modo
Consente di selezionare il modo di
distribuzione del flusso d'aria desiderato.

 Interruttore A/C
Premendo l'interruttore A/C mentre
è inserito l'interruttore AUTO, il
condizionatore aria si disattiva (funzioni
di raffreddamento/deumidificazione).
Il condizionatore aria si accende/
spegne ad ogni azionamento
dell'interruttore A/C.

 Interruttore selettore presa aria
Si possono selezionare le posizioni di
aria esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni
di aria esterna/ricircolo aria.

 Interruttore SYNC
(temperatura sincronizzata)
Agire sull'interruttore SYNC per commu-
tare tra le modalità di controllo individua-
le (conducente e passeggero) e controllo
unificato (contemporaneamente).

 Interruttore sbrinatore
parabrezza
Premere l'interruttore per sbrinare il
parabrezza ed i finestrini delle porte
anteriori.

 Interruttore sbrinatore lunotto
Premere l'interruttore sbrinatore
lunotto per sbrinare il lunotto.
Azionamento del
condizionatore
aria automatico
1.
Premere l'interruttore AUTO.
La selezione del modo flusso
aria, del selettore presa aria
e del volume flusso aria verrà
controllata automaticamente.
2. Usare la manopola di controllo
temperatura per selezionare la
temperatura desiderata.
Se si desidera impostare la
temperatura sul lato passeggero
anteriore indipendentemente
dal quella sul lato conducente,
ruotare la manopola di controllo
temperatura lato passeggero per
commutare automaticamente al
modo di funzionamento individuale
quindi impostare la temperatura
per il lato passeggero anteriore.
Per disattivare il sistema, premere
l'interruttore di accensione.
Sbrinamento e
disappannamento
parabrezza
Premere l'interruttore dello sbrinatore
parabrezza.
5-6
Sistema climatizzatore

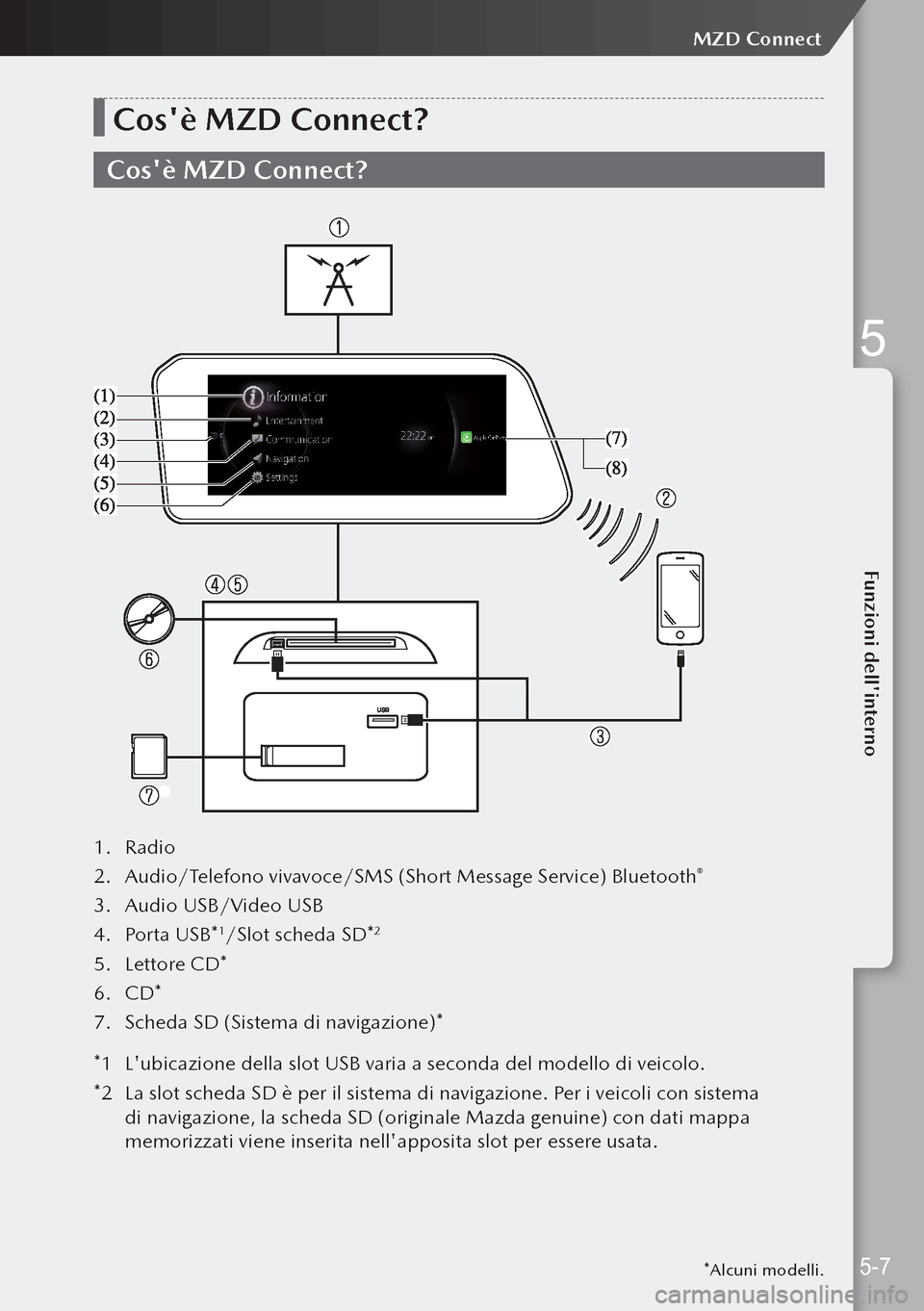

Cos'è MZD Connect?
Cos'è MZD Connect?
1. Radio
2. Audio/Telefono vivavoce/SMS (Short Message Service) Bluetooth
®
3. Audio USB/Video USB
4. Porta USB*
1/Slot scheda SD*2
5. Lettore CD*
6. CD*
7. Scheda SD (Sistema di navigazione)*
*1 L'ubicazione della slot USB varia a seconda del modello di veicolo.
*2 La slot scheda SD è per il sistema di navigazione. Per i veicoli con sistema
di navigazione, la scheda SD (originale Mazda genuine) con dati mappa
memorizzati viene inserita nell'apposita slot per essere usata.
*Alcuni modelli.5-7
MZD Connect
5
Funzioni dell'interno
