MAZDA MODEL 3 HATCHBACK 2019 Manuale del proprietario (in Italian)

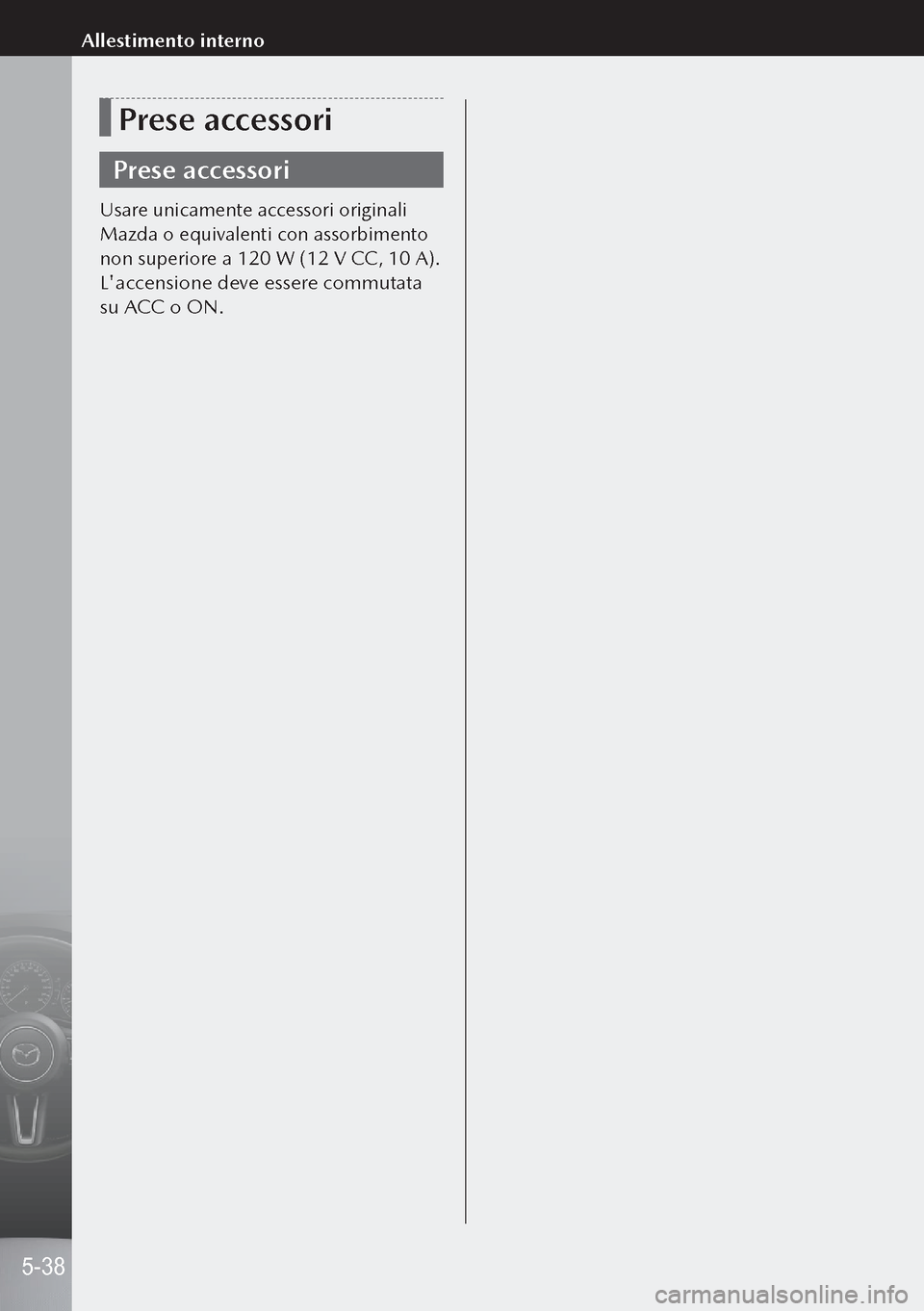

Prese accessori
Prese accessori
Usare unicamente accessori originali
Mazda o equivalenti con assorbimento
non superiore a 120 W (12 V CC, 10 A).
L'accensione deve essere commutata
su ACC o ON.
5-38
Allestimento interno

Parte6
Manutenzione
e cura

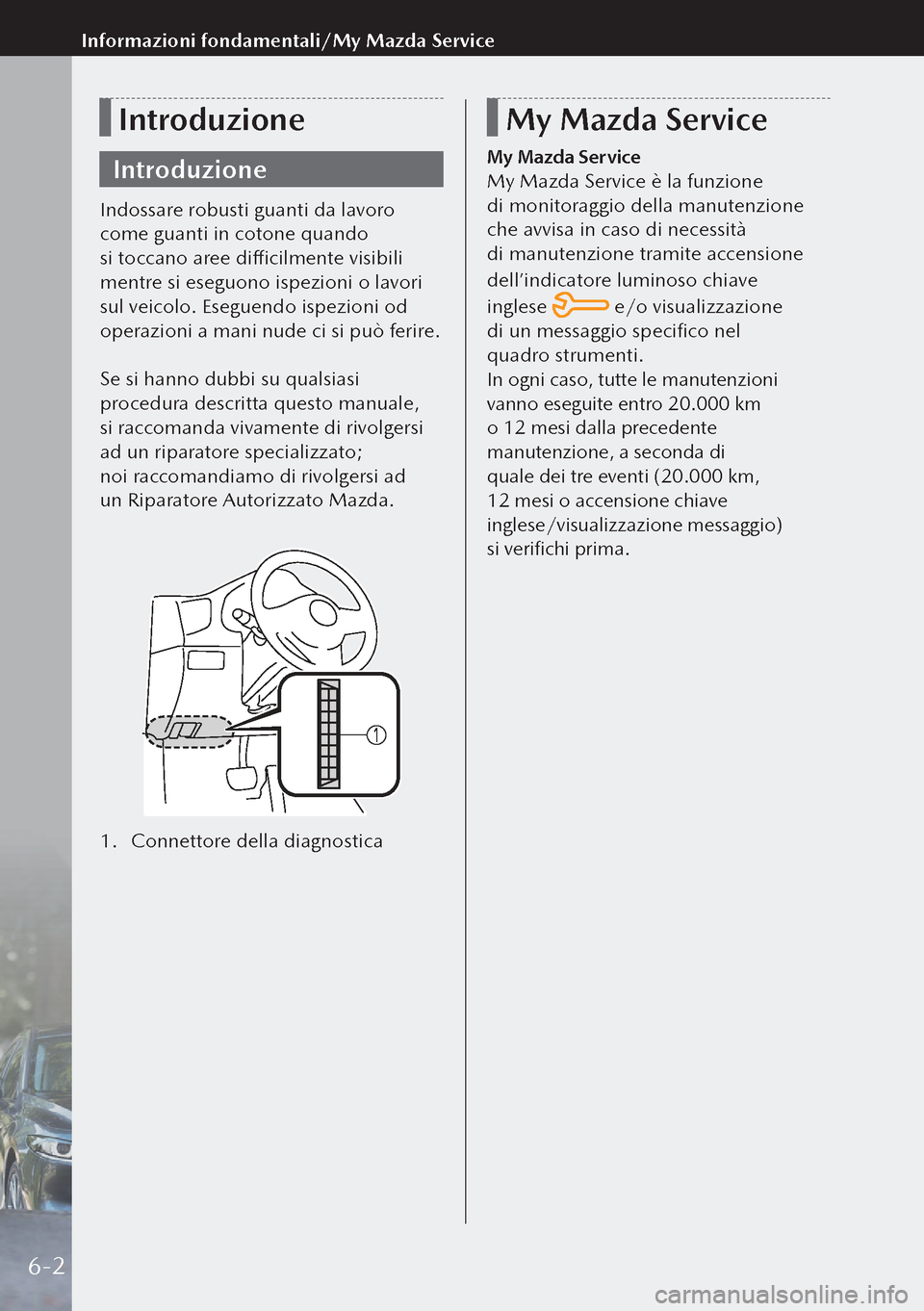

Introduzione
Introduzione
Indossare robusti guanti da lavoro
come guanti in cotone quando
si toccano aree difficilmente visibili
mentre si eseguono ispezioni o lavori
sul veicolo. Eseguendo ispezioni od
operazioni a mani nude ci si può ferire.
Se si hanno dubbi su qualsiasi
procedura descritta questo manuale,
si raccomanda vivamente di rivolgersi
ad un riparatore specializzato;
noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
1. Connettore della diagnostica
My Mazda Service
My Mazda Service
My Mazda Service è la funzione
di monitoraggio della manutenzione
che avvisa in caso di necessità
di manutenzione tramite accensione
dell’indicatore luminoso chiave
inglese
e/o visualizzazione
di un messaggio specifico nel
quadro strumenti.
In ogni caso, tutte le manutenzioni
vanno eseguite entro 20.000 km
o 12 mesi dalla precedente
manutenzione, a seconda di
quale dei tre eventi (20.000 km,
12 mesi o accensione chiave
inglese/visualizzazione messaggio)
si verifichi prima.
6-2
Informazioni fondamentali/My Mazda Service

Precauzioni
riguardanti la
manutenzione
periodica a cura
dell'utente
Precauzioni riguardanti
la manutenzione periodica
a cura dell'utente

 Manutenzione ordinaria
Si raccomanda vivamente di eseguire
i seguenti controlli quotidianamente
o quanto meno settimanalmente.

Livello olio motore Livello refrigerante motore Livello fluido freni e frizione Livello fluido lavavetri Manutenzione batteria Pressione di gonfiaggio pneumatici
Cofano
Apertura cofano
1. Con veicolo parcheggiato, tirare
la maniglia di sblocco per sbloccare
il cofano.

2. Introdurre la mano nell'apertura
del cofano, far scorrere verso
sinistra il gancio e sollevare
il cofano.


3. Per tenere aperto il cofano, afferrare
l'asta di sostegno nella zona
imbottita e fissarla nell'apposito
foro indicato dalla freccia.

1. Imbottitura
2. Asta di sostegno
6-3
Manutenzione e cura
Manutenzione a cura dell'utente
6

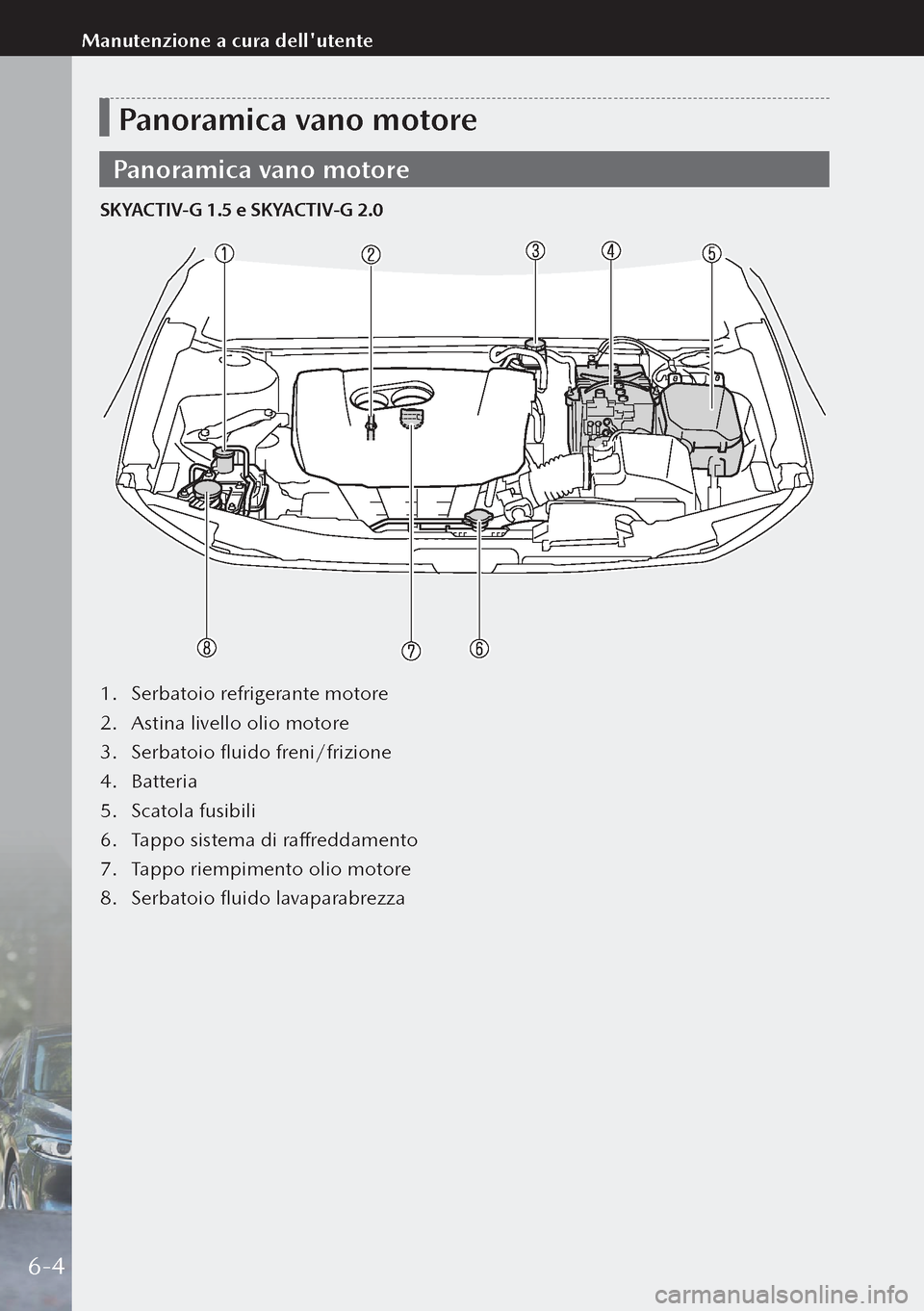

Panoramica vano motore
Panoramica vano motore
SKYACTIV-G 1.5 e SKYACTIV-G 2.0
1. Serbatoio refrigerante motore
2. Astina livello olio motore
3. Serbatoio fluido freni/frizione
4. Batteria
5. Scatola fusibili
6. Tappo sistema di raffreddamento
7. Tappo riempimento olio motore
8. Serbatoio fluido lavaparabrezza
6-4
Manutenzione a cura dell'utente

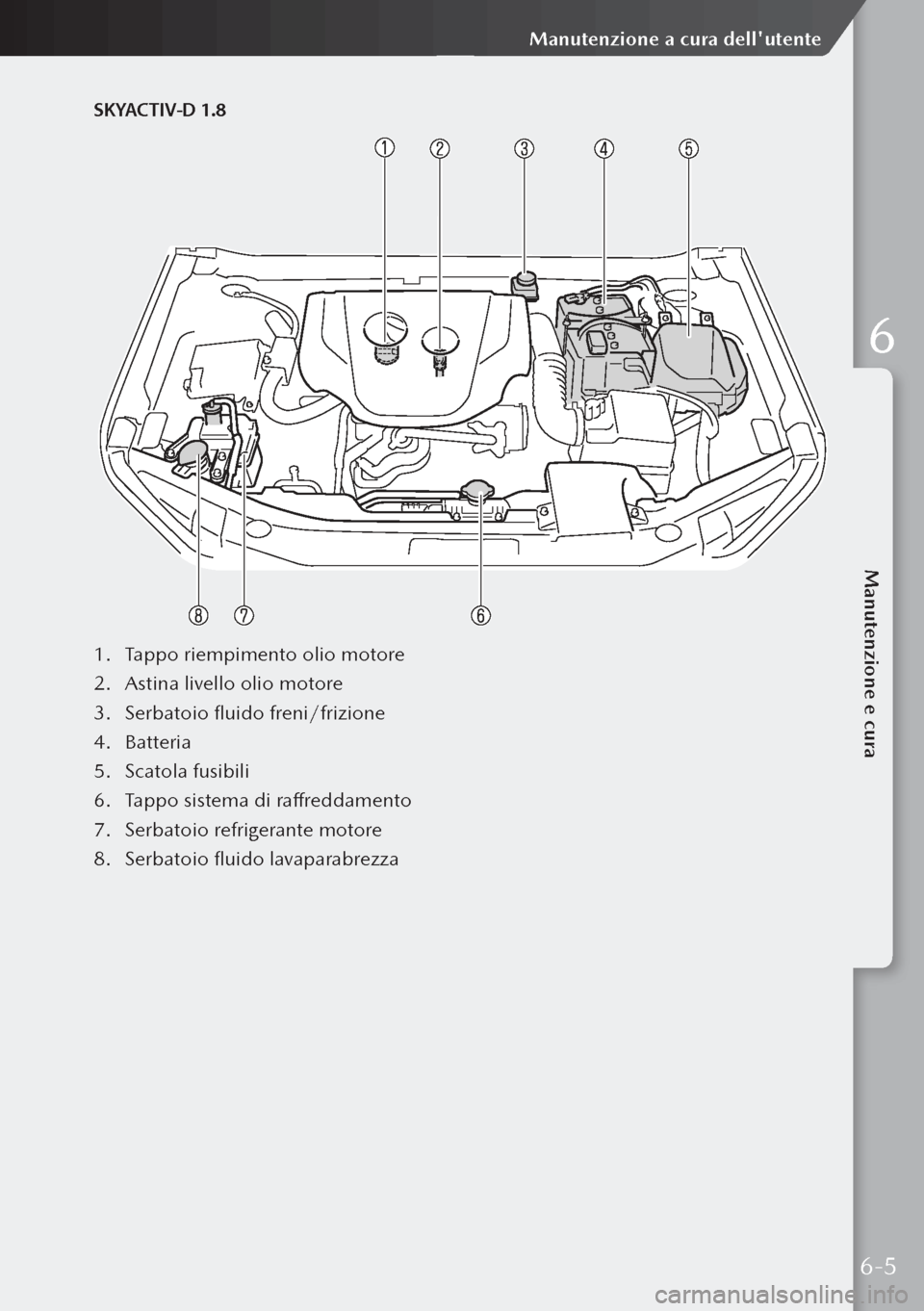

SKYACTIV-D 1.8
1. Tappo riempimento olio motore
2. Astina livello olio motore
3. Serbatoio fluido freni/frizione
4. Batteria
5. Scatola fusibili
6. Tappo sistema di raffreddamento
7. Serbatoio refrigerante motore
8. Serbatoio fluido lavaparabrezza
6-5
Manutenzione e cura
Manutenzione a cura dell'utente
6

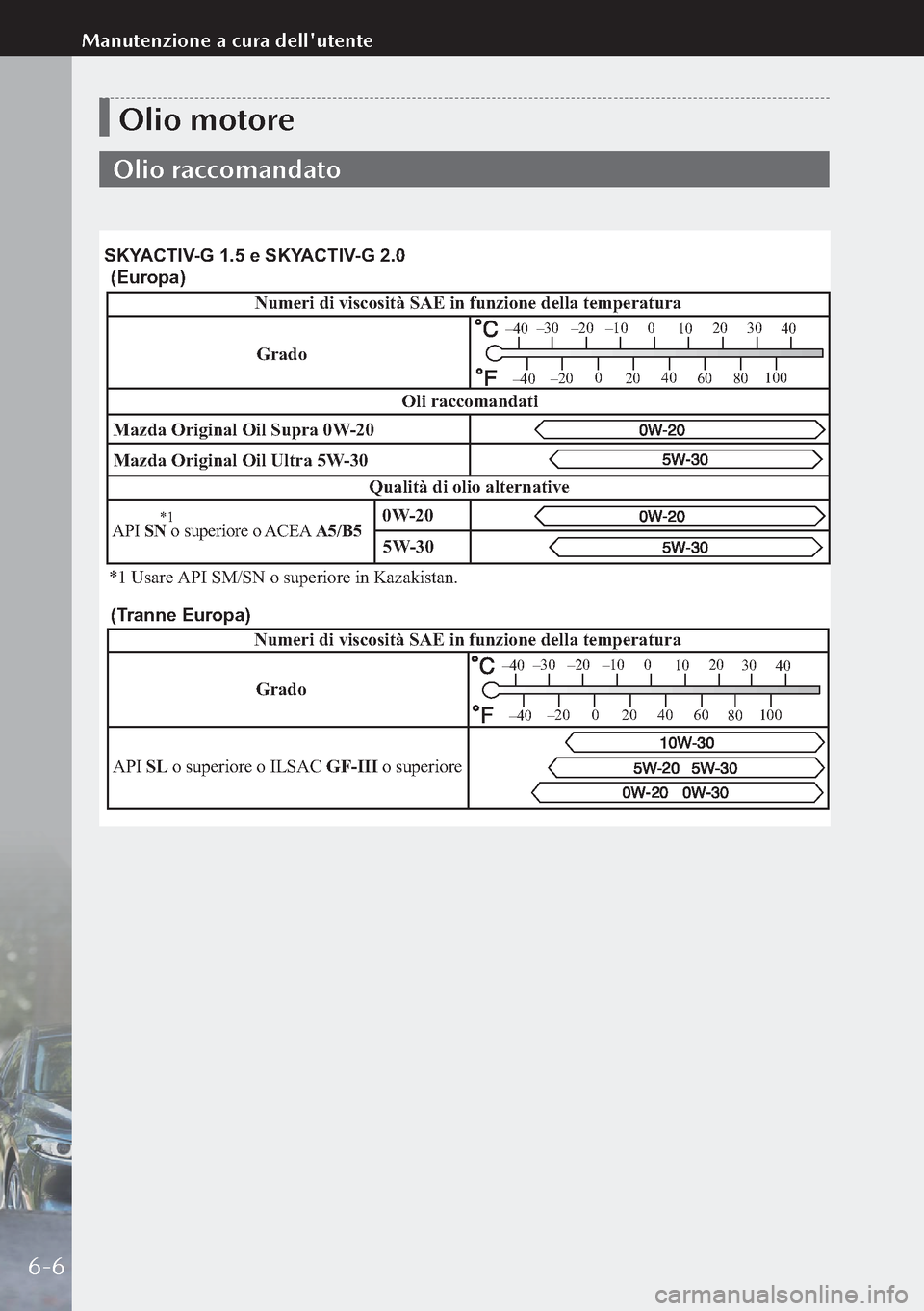

Olio motore
Olio raccomandato
Numeri di viscosità SAE in funzione della temperatura
Mazda Original Oil Supra 0W -20
Qualità di olio alternative Oli raccomandati
–30
–20–10 0
10 20
30
40
–20 0
20 40
60 80100
30
40
80100
–40
–40
Grado
*1 Usare API SM/SN o superiore in Kazakistan.
SKY ACTIV -G 1.5 e SKY ACTIV-G 2.0
API SN o superiore o ACEA A5/B5
(T ranne Europa)
(Europa)
Grado
Numeri di viscosità SAE in funzione della temperatura
API SL o superiore o ILSAC GF-III o superiore
–30–20–10 0
10 20
–20 0
20 40
60
–40
–40
5W -30
0W
-20
*1
Mazda Original Oil Ultra 5W -30
6-6
Manutenzione a cura dell'utente

(Tranne Europa)
Grado
Numeri di viscosità SAE in funzione della temperatura
ACEA C3
–30–20–10 0
10 20
30
40
–20 0
20 40
60 80100
–40
–40
SKY ACTIV -D 1.8
Mazda Original Oil Ultra DPF 5W-30
Mazda Original Oil Supra DPF
0W-30
Oli raccomandati
Qualità di olio alternative
(Europa)
Grado
Numeri di viscosità SAE in funzione della temperatura
ACEA C3
–30–20–10 0
10 20
30
40
–20 0
20 40
60 80100
–40
–40
(T ranne Europa)
NOTA
(SKYACTIV-D 1.8)
Controllare il livello dell'olio motore periodicamente. Quando si controlla
l'olio motore, se il livello eccede la marcatura "X" dell'astina, sostituire
l'olio motore. Questo dovrebbe essere eseguito da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda. Quando si sostituisce l'olio motore, tenerne
controllato il livello tramite l'astina e riempire finché il livello non viene
a trovarsi tra i riferimenti minimo e massimo come indicato in figura.
1. MIN
2. MAX
3. Marcatura "X"
6-7
Manutenzione e cura
Manutenzione a cura dell'utente
6

Controllo livello olio
motore
1. Sincerarsi che il veicolo sia su una
superficie piana.
2. Scaldare il motore fino alla normale
temperatura d'esercizio.
3. Spegnerlo ed attendere 5 minuti in
modo che l'olio rifluisca nella coppa.
4. Estrarre l'astina, pulirla, e reinserirla
fino in fondo.
SKYACTIV-G 1.5 e SKYACTIV-G 2.0

1. MAX
2. OK
3. MIN

SKYACTIV-D 1.8

1. Marcatura "X"
2. MAX
3. OK
4. MIN

5. Estrarre di nuovo l'astina
e controllare il livello.
Il livello normale è compreso tra
i limiti minimo e massimo.
Se è vicino o sotto al limite minimo,
aggiungere olio finché il livello non
raggiunge il limite massimo.
6. Verificare che l'O-ring sull'astina
sia correttamente posizionato
prima di reinserire l'astina.
7. Reinserire a fondo l'astina.
6-8
Manutenzione a cura dell'utente

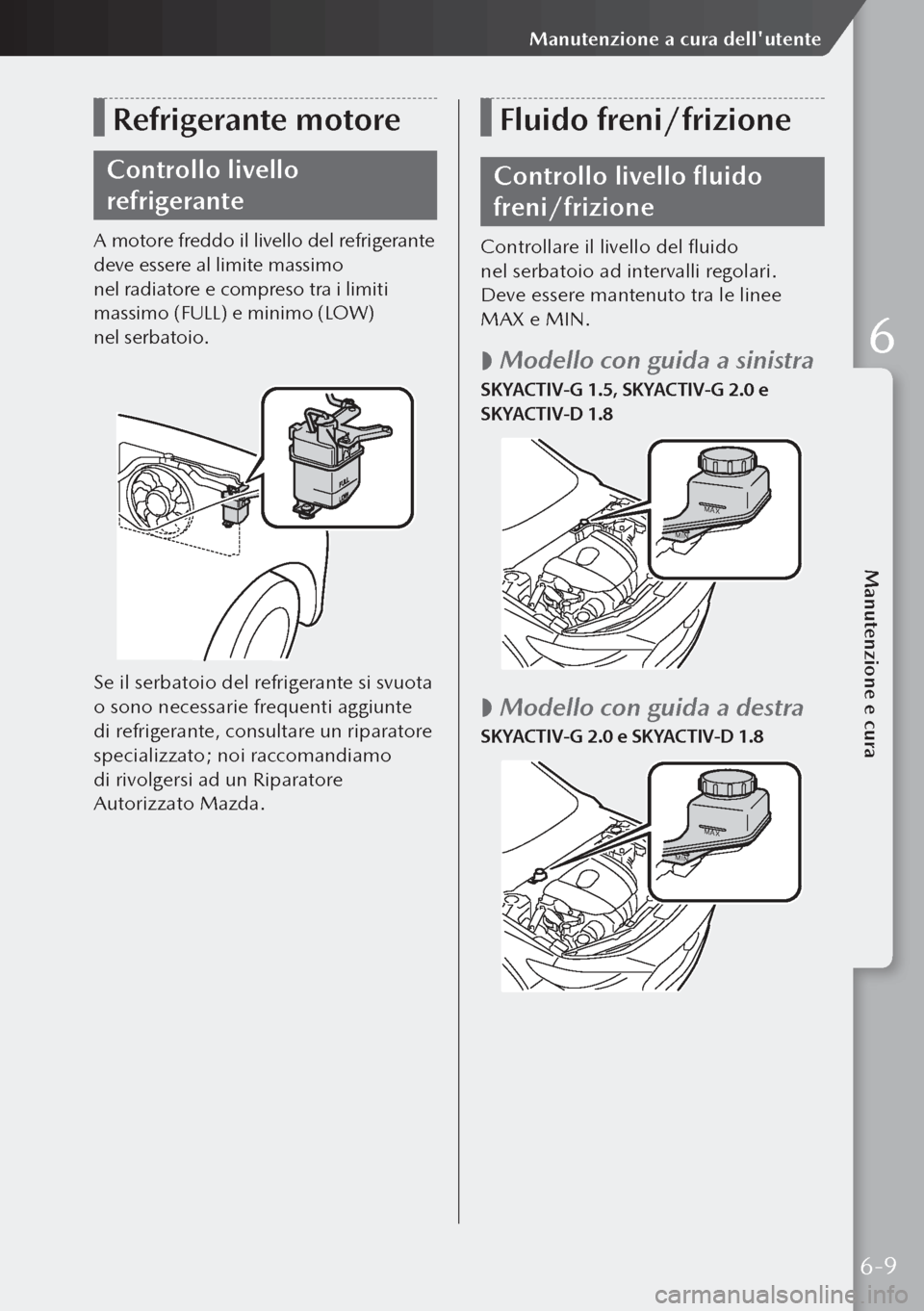

Refrigerante motore
Controllo livello
refrigerante
A motore freddo il livello del refrigerante
deve essere al limite massimo
nel radiatore e compreso tra i limiti
massimo (FULL) e minimo (LOW)
nel serbatoio.
Se il serbatoio del refrigerante si svuota
o sono necessarie frequenti aggiunte
di refrigerante, consultare un riparatore
specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore
Autorizzato Mazda.
Fluido freni/frizione
Controllo livello fluido
freni/frizione
Controllare il livello del fluido
nel serbatoio ad intervalli regolari.
Deve essere mantenuto tra le linee
MAX e MIN.

 Modello con guida a sinistra
SKYACTIV-G 1.5, SKYACTIV-G 2.0 e
SKYACTIV-D 1.8
MAX
MIN

 Modello con guida a destra
SKYACTIV-G 2.0 e SKYACTIV-D 1.8
MAX
MIN
6-9
Manutenzione e cura
Manutenzione a cura dell'utente
6
