NOTA
Il contachilometri totale e i
contachilometri parziali non possono
essere visualizzati quando l'accensione
è in posizione ACC o OFF, tuttavia
premendo il selettore può succedere che
i contachilometri parziali commutino o
si azzerino inavvertitamente per circa
dieci minuti nei casi seguenti:
•Dopo che l'accensione è stata
commutata dalla posizione ON alla
posizione OFF.
•Dopo che la porta del conducente è
stata aperta.
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale percorsa in due tragitti.
Una viene registrata nel contachilometri
parziale A, l'altra nel contachilometri
parziale B.

Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, premendo nuovamente il
selettore per meno di un secondo si passa
al modo contachilometri parziale B.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall'ultimo resettaggio. Per riportarlo su
"0.0", premere e tenere premuto il selettore
per un secondo o più. Usare questo
contachilometri per misurare la distanza
percorsa in un determinato tragitto e per
calcolare il consumo di carburante.
NOTA
•(Veicoli con audio di tipo C/tipo D)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio consumo di
carburante e il contachilometri parziale,
i dati del consumo di carburante e del
contachilometri parziale A vengono
resettati contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-94.
•Solo i contachilometri parziali
segnano anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si
scollega la batteria).
•La distanza percorsa supera i
9.999,9 km.
Al volante
Quadro strumenti e display
4-27

▼Contachilometri totale,
contachilometri parziale, computer
di viaggio e selettore contachilometri
parziale
*
La modalità del display può essere
alternativamente variata fra
contachilometri parziale A e
contachilometri parziale B premendo il
selettore quando è visualizzato uno dei
due. Verrà visualizzata la modalità
selezionata.
Selettore
Modo consumo di
carburante corrente Modo autonomia residua Contachilometri parziale B
Contachilometri parziale AContachilometri totale

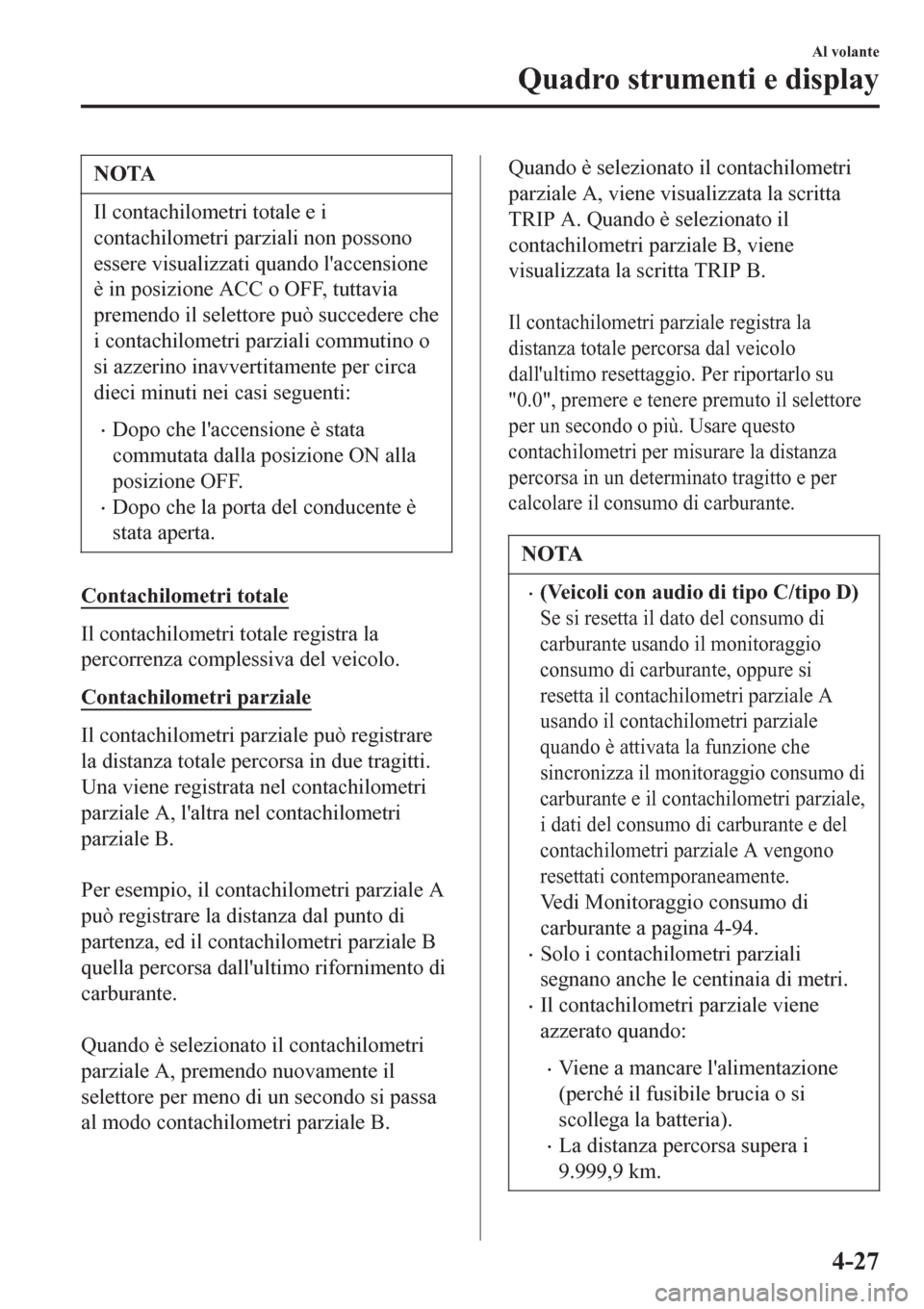

NOTA
Il contachilometri totale e i
contachilometri parziali non possono
essere visualizzati quando l'accensione
è in posizione ACC o OFF, tuttavia
premendo il selettore può succedere che
i contachilometri parziali commutino o
si azzerino inavvertitamente per circa
dieci minuti nei casi seguenti:
•Dopo che l'accensione è stata
commutata dalla posizione ON alla
posizione OFF.
•Dopo che la porta del conducente è
stata aperta.
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale percorsa in due tragitti.
Una viene registrata nel contachilometri
parziale A, l'altra nel contachilometri
parziale B.
Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.
Quando è selezionato il contachilometri
parziale A, premendo nuovamente il
selettore per meno di un secondo si passa
al modo contachilometri parziale B.
Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.
Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall'ultimo resettaggio. Per riportarlo su
"0.0" tenere premuto il selettore per 1
secondo o più. Usare questo
contachilometri per misurare la distanza
percorsa in un determinato tragitto e per
calcolare il consumo di carburante.
Al volante
Quadro strumenti e display
4-28*Alcuni modelli.

NOTA
•(Veicoli con audio di tipo C/tipo D)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio consumo
di carburante e il contachilometri
parziale, i dati del consumo di
carburante e del contachilometri
parziale A vengono resettati
contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-94.
•Solo i contachilometri parziali
segnano anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si
scollega la batteria).
•La distanza percorsa supera i
9.999,9 km.
Computer di viaggio
Premendo il selettore con l'accensione
commutata ON, si possono selezionare le
informazioni indicate di seguito.
•Autonomia residua approssimata con il
carburante rimasto
•Consumo di carburante corrente
Per qualsiasi problema con il computer di
viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora
percorrere con il carburante rimasto nel
serbatoio, calcolata in base al consumo di
carburante.
L'autonomia residua verrà calcolata e
visualizzata ogni secondo.
NOTA
•Anche se il display autonomia
residua indica che il carburante
rimasto è sufficiente per coprire la
distanza ancora da percorrere, se il
livello del carburante è piuttosto
basso o si accende la spia luminosa
della riserva fare rifornimento quanto
prima possibile.
•Il display potrebbe non cambiare se
non vengono aggiunti più di 9 L di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è
potenzialmente in grado di percorrere
prima che tutte le tacche indicanti la
quantità residua di carburante si
spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata
perché sono stati scollegati i cavi
della batteria, l'autonomia residua
reale potrebbe differire da quella
indicata.
Al volante
Quadro strumenti e display
4-29

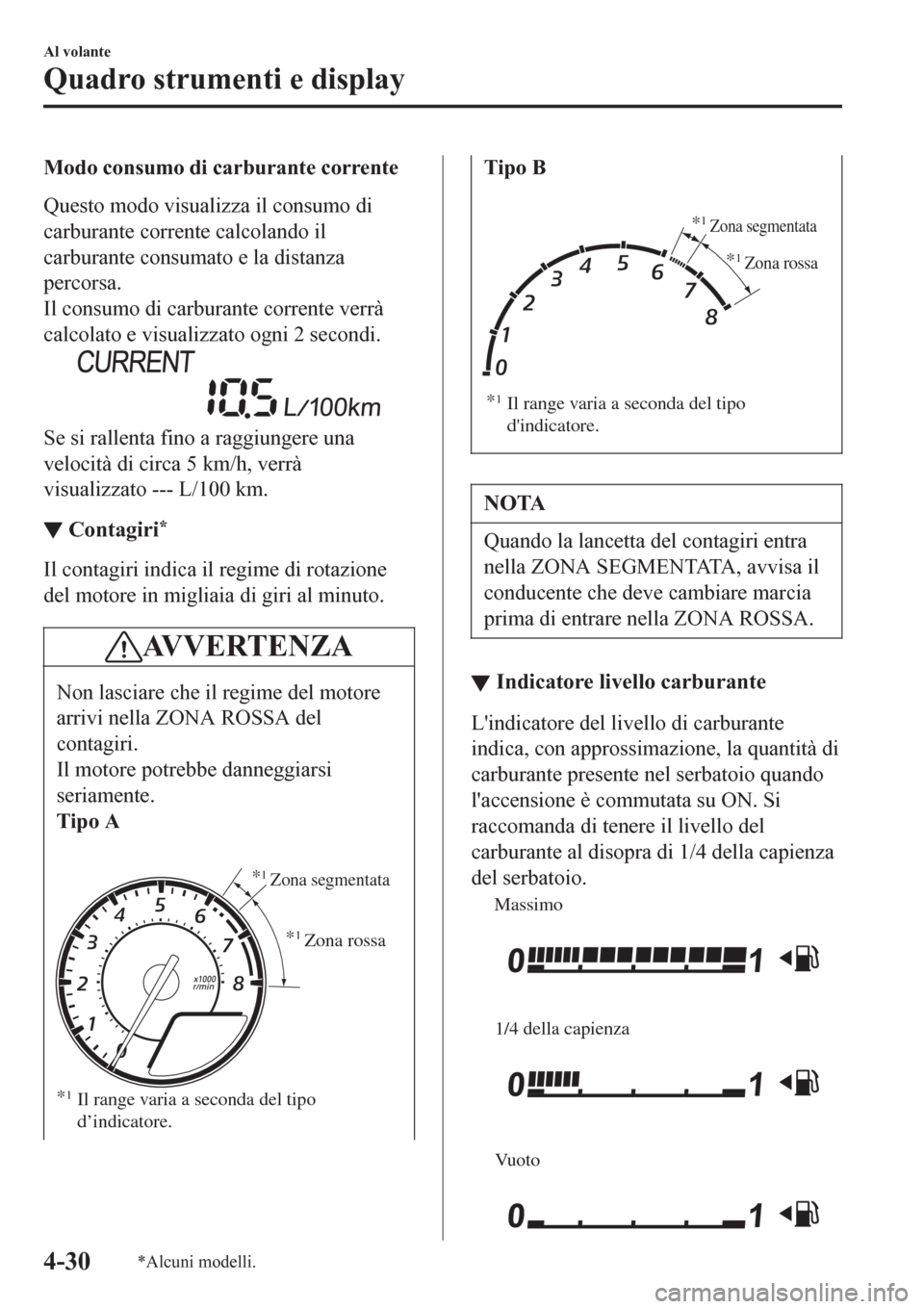

Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il
carburante consumato e la distanza
percorsa.
Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato --- L/100 km.
▼Contagiri*
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
AVVERTENZA
Non lasciare che il regime del motore
arrivi nella ZONA ROSSA del
contagiri.
Il motore potrebbe danneggiarsi
seriamente.
Tipo A

*1Il range varia a seconda del tipo
d’indicatore.*
1Zona segmentata
*1Zona rossa
Tipo B

*1Il range varia a seconda del tipo
d'indicatore.*
1Zona segmentata
*1Zona rossa
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
▼▼Indicatore livello carburante
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.
Massimo
1/4 della capienza
Vuoto
Al volante
Quadro strumenti e display
4-30*Alcuni modelli.

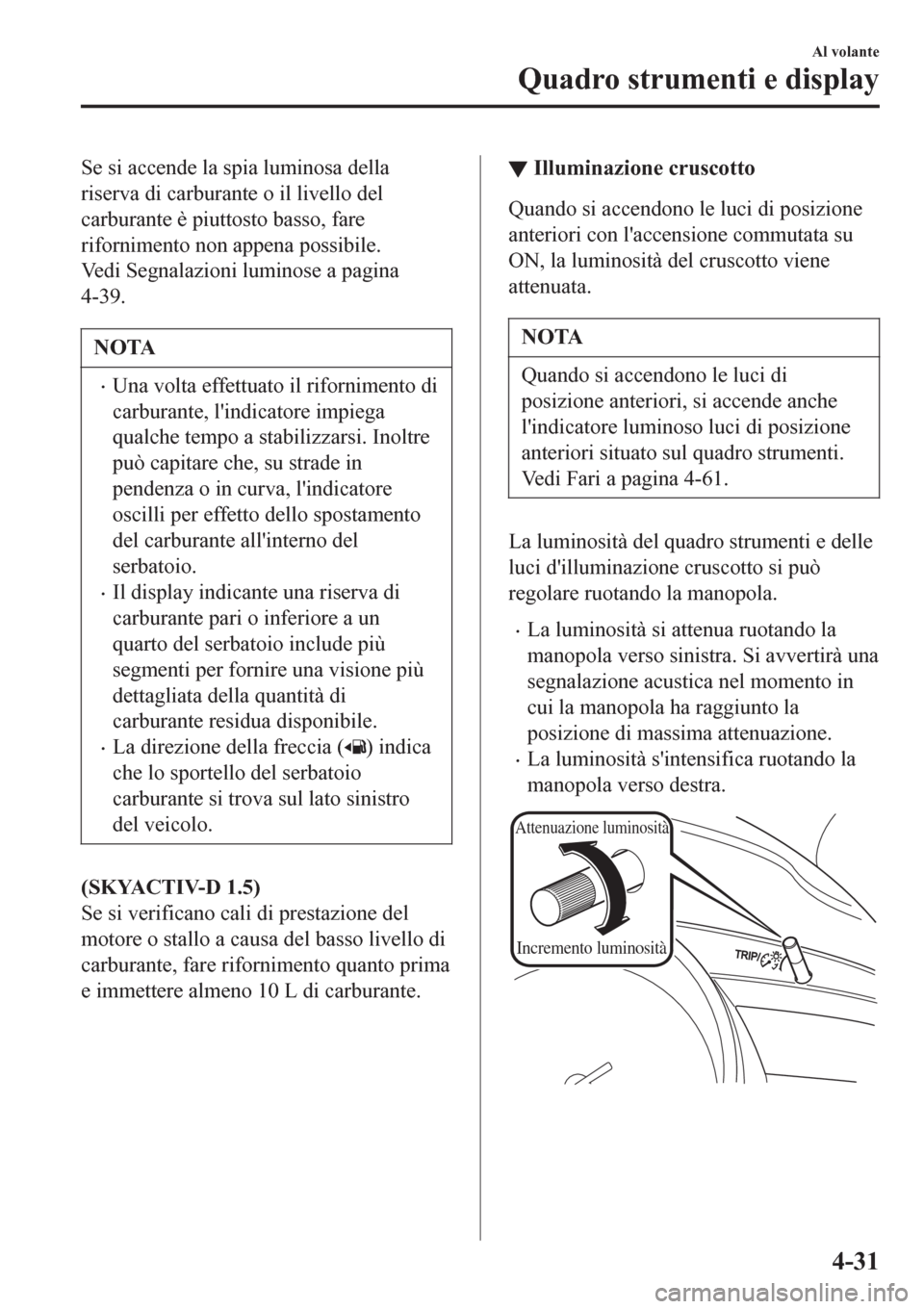

Se si accende la spia luminosa della
riserva di carburante o il livello del
carburante è piuttosto basso, fare
rifornimento non appena possibile.
Vedi Segnalazioni luminose a pagina
4-39.
NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in
pendenza o in curva, l'indicatore
oscilli per effetto dello spostamento
del carburante all'interno del
serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un
quarto del serbatoio include più
segmenti per fornire una visione più
dettagliata della quantità di
carburante residua disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro
del veicolo.
(SKYACTIV-D 1.5)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello di
carburante, fare rifornimento quanto prima
e immettere almeno 10 L di carburante.
▼Illuminazione cruscotto
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata.
NOTA
Quando si accendono le luci di
posizione anteriori, si accende anche
l'indicatore luminoso luci di posizione
anteriori situato sul quadro strumenti.
Vedi Fari a pagina 4-61.
La luminosità del quadro strumenti e delle
luci d'illuminazione cruscotto si può
regolare ruotando la manopola.
•La luminosità si attenua ruotando la
manopola verso sinistra. Si avvertirà una
segnalazione acustica nel momento in
cui la manopola ha raggiunto la
posizione di massima attenuazione.
•La luminosità s'intensifica ruotando la
manopola verso destra.
Attenuazione luminosità
Incremento luminosità
Al volante
Quadro strumenti e display
4-31

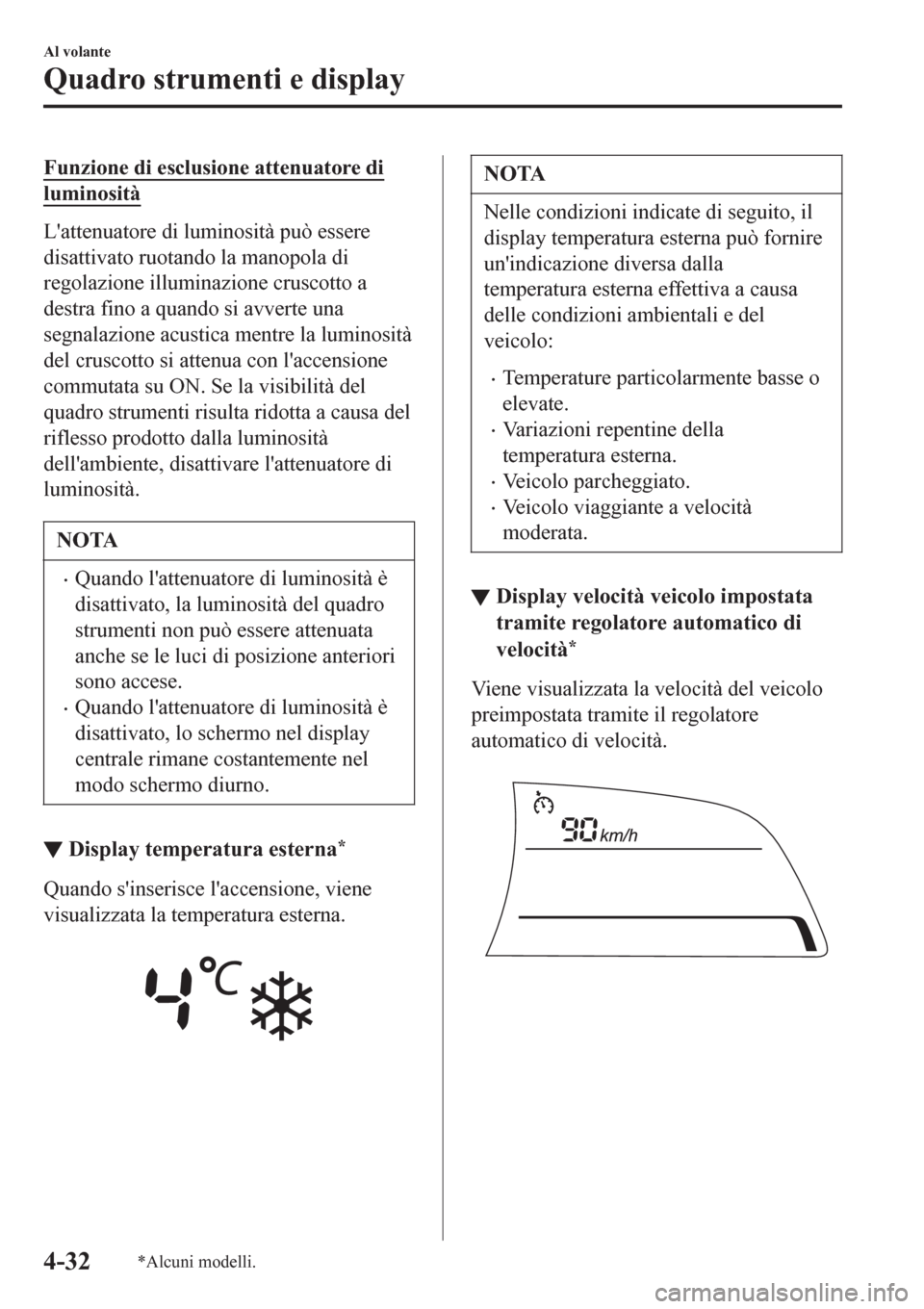

Funzione di esclusione attenuatore di
luminosità
L'attenuatore di luminosità può essere
disattivato ruotando la manopola di
regolazione illuminazione cruscotto a
destra fino a quando si avverte una
segnalazione acustica mentre la luminosità
del cruscotto si attenua con l'accensione
commutata su ON. Se la visibilità del
quadro strumenti risulta ridotta a causa del
riflesso prodotto dalla luminosità
dell'ambiente, disattivare l'attenuatore di
luminosità.
NOTA
•Quando l'attenuatore di luminosità è
disattivato, la luminosità del quadro
strumenti non può essere attenuata
anche se le luci di posizione anteriori
sono accese.
•Quando l'attenuatore di luminosità è
disattivato, lo schermo nel display
centrale rimane costantemente nel
modo schermo diurno.
▼Display temperatura esterna*
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
▼Display velocità veicolo impostata
tramite regolatore automatico di
velocità
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

Al volante
Quadro strumenti e display
4-32*Alcuni modelli.

▼Computer di viaggio e interruttore
INFO
*
Premendo la parte in alto o in basso
dell'interruttore INFO con l'accensione
commutata ON, si possono selezionare le
informazioni indicate di seguito.
•Autonomia residua approssimata con il
carburante rimasto
•Consumo di carburante medio
•Consumo di carburante corrente
•Velocità media veicolo
•Allarme superamento velocità*
Per qualsiasi problema con il computer di
viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora
percorrere con il carburante rimasto nel
serbatoio, calcolata in base al consumo di
carburante.

L'autonomia residua verrà calcolata e
visualizzata ogni secondo.
(Modello Europeo)
(Eccetto modello Europeo)
NOTA
•Anche se il display autonomia
residua indica che il carburante
rimasto è sufficiente per coprire la
distanza ancora da percorrere, se il
livello del carburante è piuttosto
basso o si accende la spia luminosa
della riserva fare rifornimento quanto
prima possibile.
•Il display potrebbe non cambiare se
non vengono aggiunti più di 9 L di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è
potenzialmente in grado di percorrere
prima che tutte le tacche
dell'indicatore di livello carburante
(indicanti la quantità residua di
carburante) si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata
perché sono stati scollegati i cavi
della batteria, l'autonomia residua
reale potrebbe differire da quella
indicata.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-33

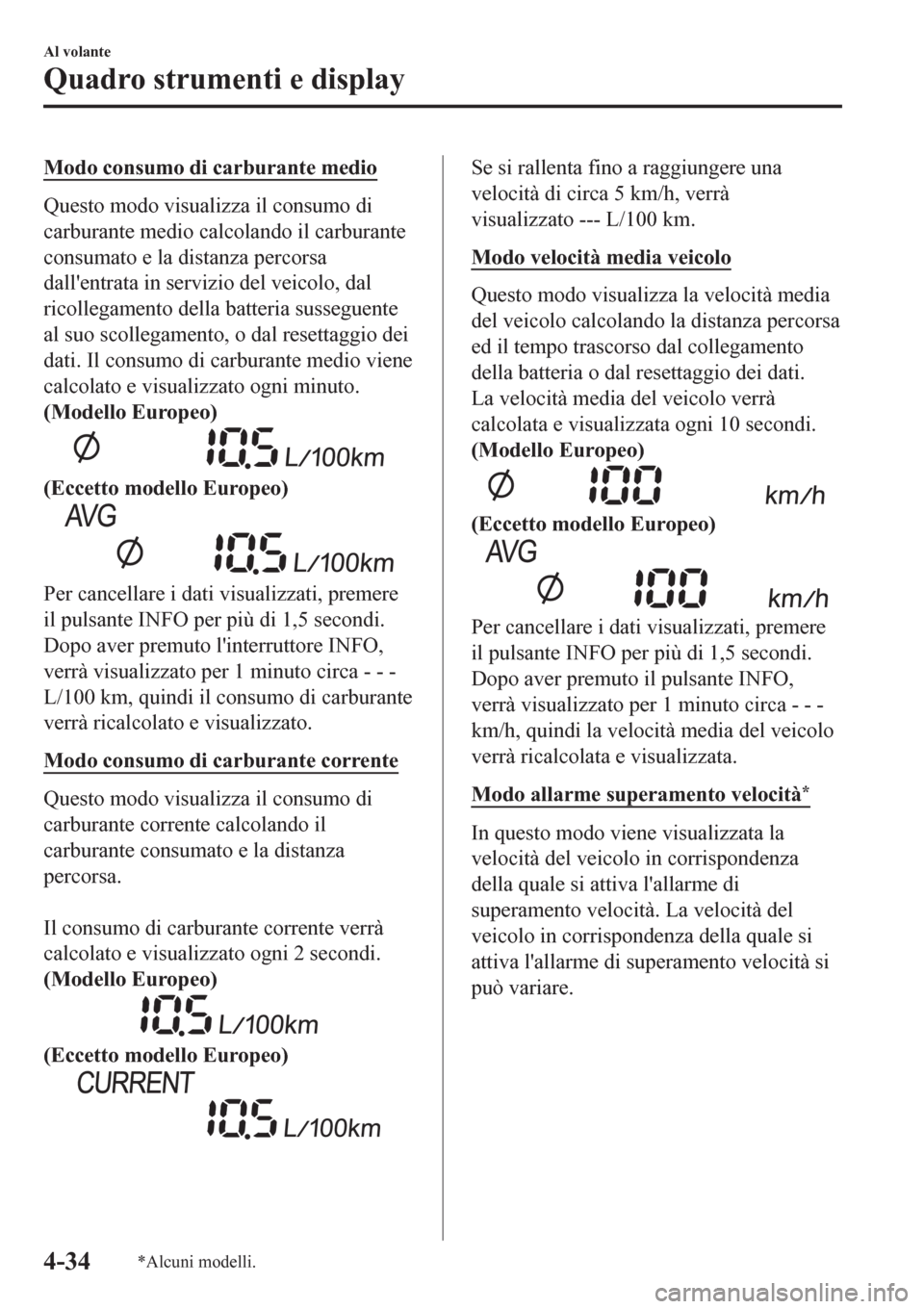

Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
(Modello Europeo)
(Eccetto modello Europeo)
Per cancellare i dati visualizzati, premere
il pulsante INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km, quindi il consumo di carburante
verrà ricalcolato e visualizzato.
Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il
carburante consumato e la distanza
percorsa.

Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.
(Modello Europeo)
(Eccetto modello Europeo)
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato --- L/100 km.
Modo velocità media veicolo
Questo modo visualizza la velocità media
del veicolo calcolando la distanza percorsa
ed il tempo trascorso dal collegamento
della batteria o dal resettaggio dei dati.
La velocità media del veicolo verrà
calcolata e visualizzata ogni 10 secondi.
(Modello Europeo)
(Eccetto modello Europeo)
Per cancellare i dati visualizzati, premere
il pulsante INFO per più di 1,5 secondi.
Dopo aver premuto il pulsante INFO,
verrà visualizzato per 1 minuto circa - - -
km/h, quindi la velocità media del veicolo
verrà ricalcolata e visualizzata.
Modo allarme superamento velocità
*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
Al volante
Quadro strumenti e display
4-34*Alcuni modelli.

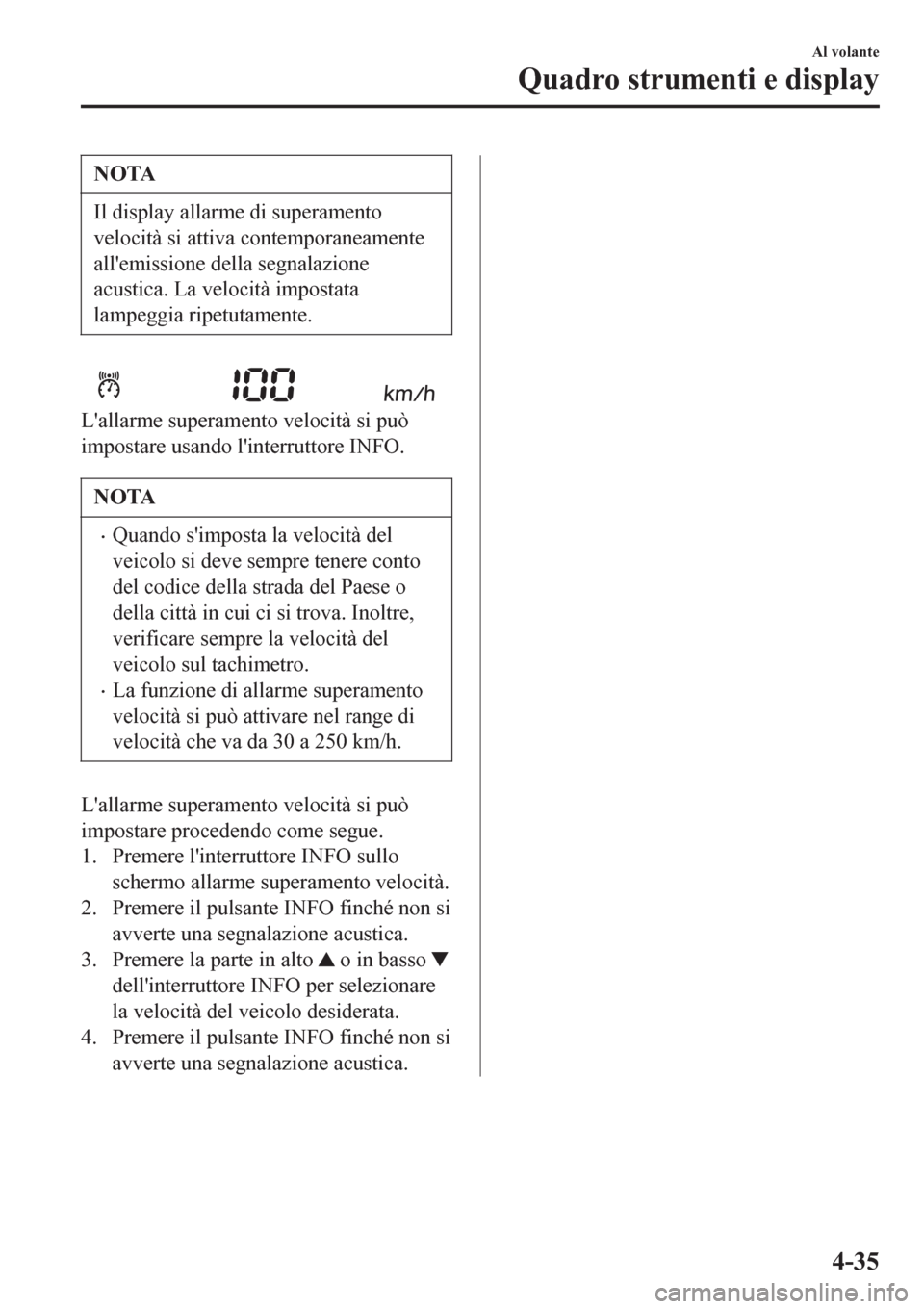

NOTA
Il display allarme di superamento
velocità si attiva contemporaneamente
all'emissione della segnalazione
acustica. La velocità impostata
lampeggia ripetutamente.
L'allarme superamento velocità si può
impostare usando l'interruttore INFO.
NOTA
•Quando s'imposta la velocità del
veicolo si deve sempre tenere conto
del codice della strada del Paese o
della città in cui ci si trova. Inoltre,
verificare sempre la velocità del
veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
L'allarme superamento velocità si può
impostare procedendo come segue.
1. Premere l'interruttore INFO sullo
schermo allarme superamento velocità.
2. Premere il pulsante INFO finché non si
avverte una segnalazione acustica.
3. Premere la parte in alto
o in basso
dell'interruttore INFO per selezionare
la velocità del veicolo desiderata.
4. Premere il pulsante INFO finché non si
avverte una segnalazione acustica.
Al volante
Quadro strumenti e display
4-35

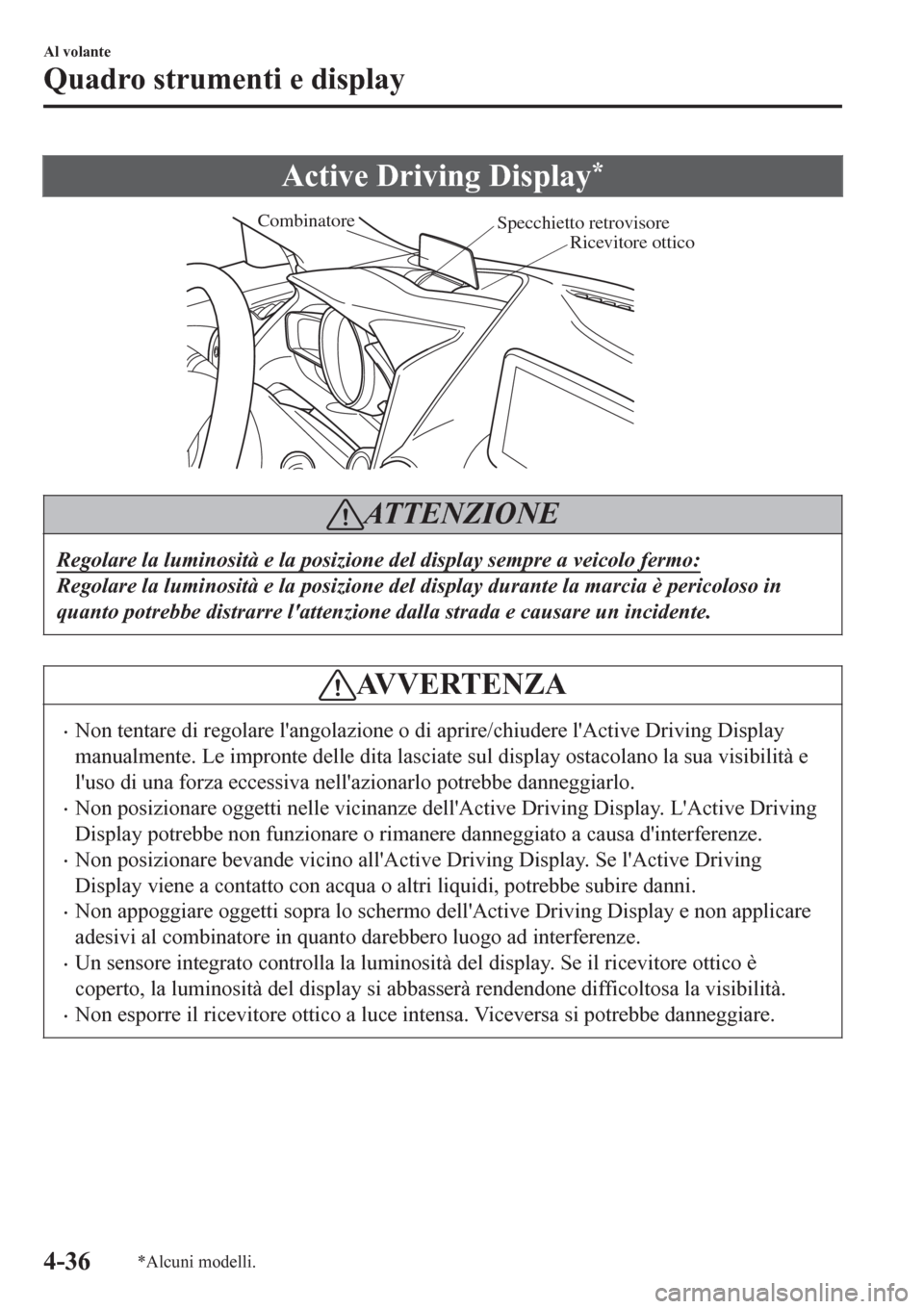

Active Driving Display*
Ricevitore ottico Specchietto retrovisore Combinatore
AT T E N Z I O N E
Regolare la luminosità e la posizione del display sempre a veicolo fermo:
Regolare la luminosità e la posizione del display durante la marcia è pericoloso in
quanto potrebbe distrarre l'attenzione dalla strada e causare un incidente.
AVVERTENZA
•Non tentare di regolare l'angolazione o di aprire/chiudere l'Active Driving Display
manualmente. Le impronte delle dita lasciate sul display ostacolano la sua visibilità e
l'uso di una forza eccessiva nell'azionarlo potrebbe danneggiarlo.
•Non posizionare oggetti nelle vicinanze dell'Active Driving Display. L'Active Driving
Display potrebbe non funzionare o rimanere danneggiato a causa d'interferenze.
•Non posizionare bevande vicino all'Active Driving Display. Se l'Active Driving
Display viene a contatto con acqua o altri liquidi, potrebbe subire danni.
•Non appoggiare oggetti sopra lo schermo dell'Active Driving Display e non applicare
adesivi al combinatore in quanto darebbero luogo ad interferenze.
•Un sensore integrato controlla la luminosità del display. Se il ricevitore ottico è
coperto, la luminosità del display si abbasserà rendendone difficoltosa la visibilità.
•Non esporre il ricevitore ottico a luce intensa. Viceversa si potrebbe danneggiare.
Al volante
Quadro strumenti e display
4-36*Alcuni modelli.
