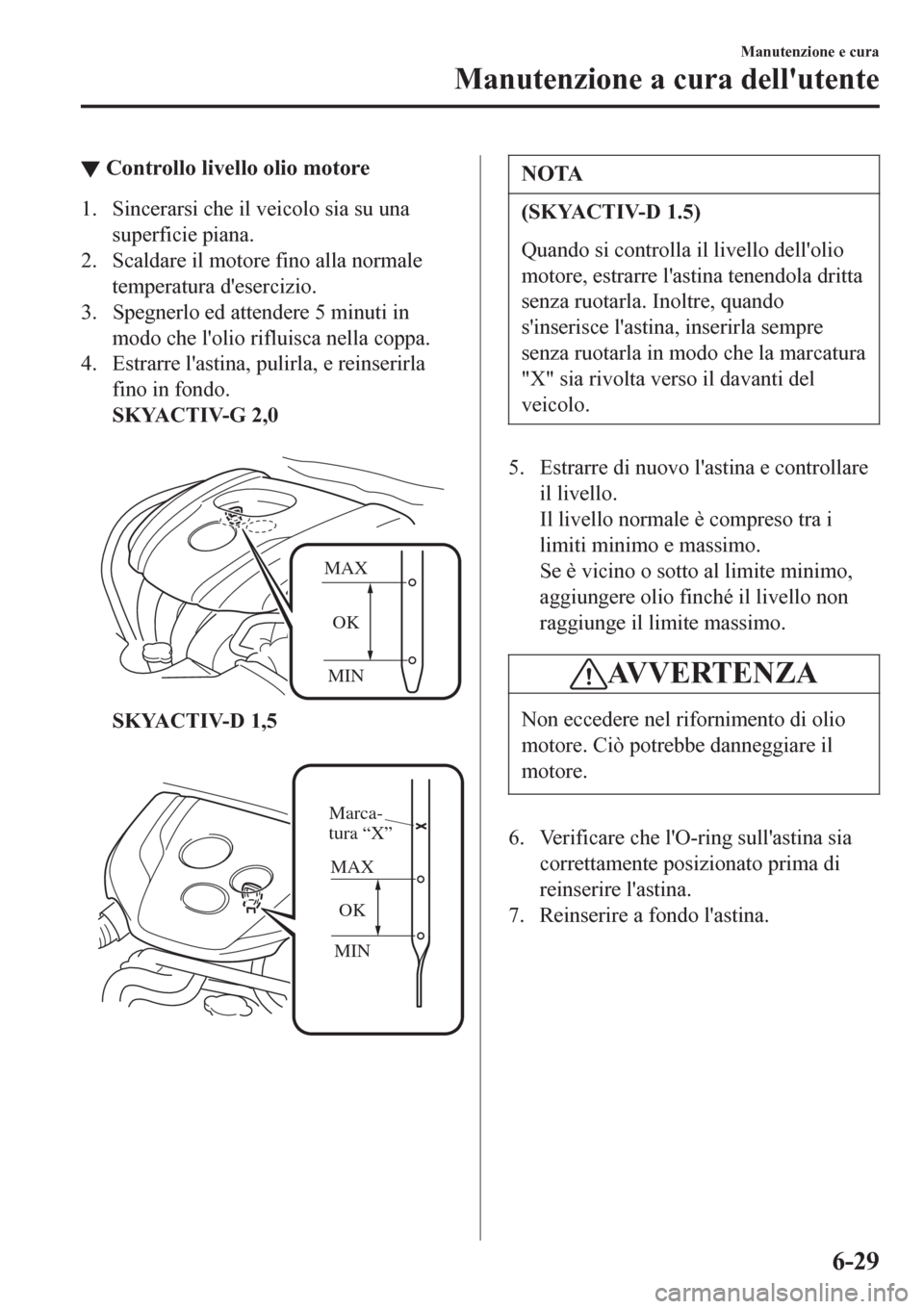

▼Controllo livello olio motore
1. Sincerarsi che il veicolo sia su una
superficie piana.
2. Scaldare il motore fino alla normale
temperatura d'esercizio.
3. Spegnerlo ed attendere 5 minuti in
modo che l'olio rifluisca nella coppa.
4. Estrarre l'astina, pulirla, e reinserirla
fino in fondo.
SKYACTIV-G 2,0
MAX
MINOK
SKYACTIV-D 1,5
MAX
OK
MIN Marca-
tura “X”
NOTA
(SKYACTIV-D 1.5)
Quando si controlla il livello dell'olio
motore, estrarre l'astina tenendola dritta
senza ruotarla. Inoltre, quando
s'inserisce l'astina, inserirla sempre
senza ruotarla in modo che la marcatura
"X" sia rivolta verso il davanti del
veicolo.
5. Estrarre di nuovo l'astina e controllare
il livello.
Il livello normale è compreso tra i
limiti minimo e massimo.
Se è vicino o sotto al limite minimo,
aggiungere olio finché il livello non
raggiunge il limite massimo.
AVVERTENZA
Non eccedere nel rifornimento di olio
motore. Ciò potrebbe danneggiare il
motore.
6. Verificare che l'O-ring sull'astina sia
correttamente posizionato prima di
reinserire l'astina.
7. Reinserire a fondo l'astina.
Manutenzione e cura
Manutenzione a cura dell'utente
6-29
Page 522 of 679

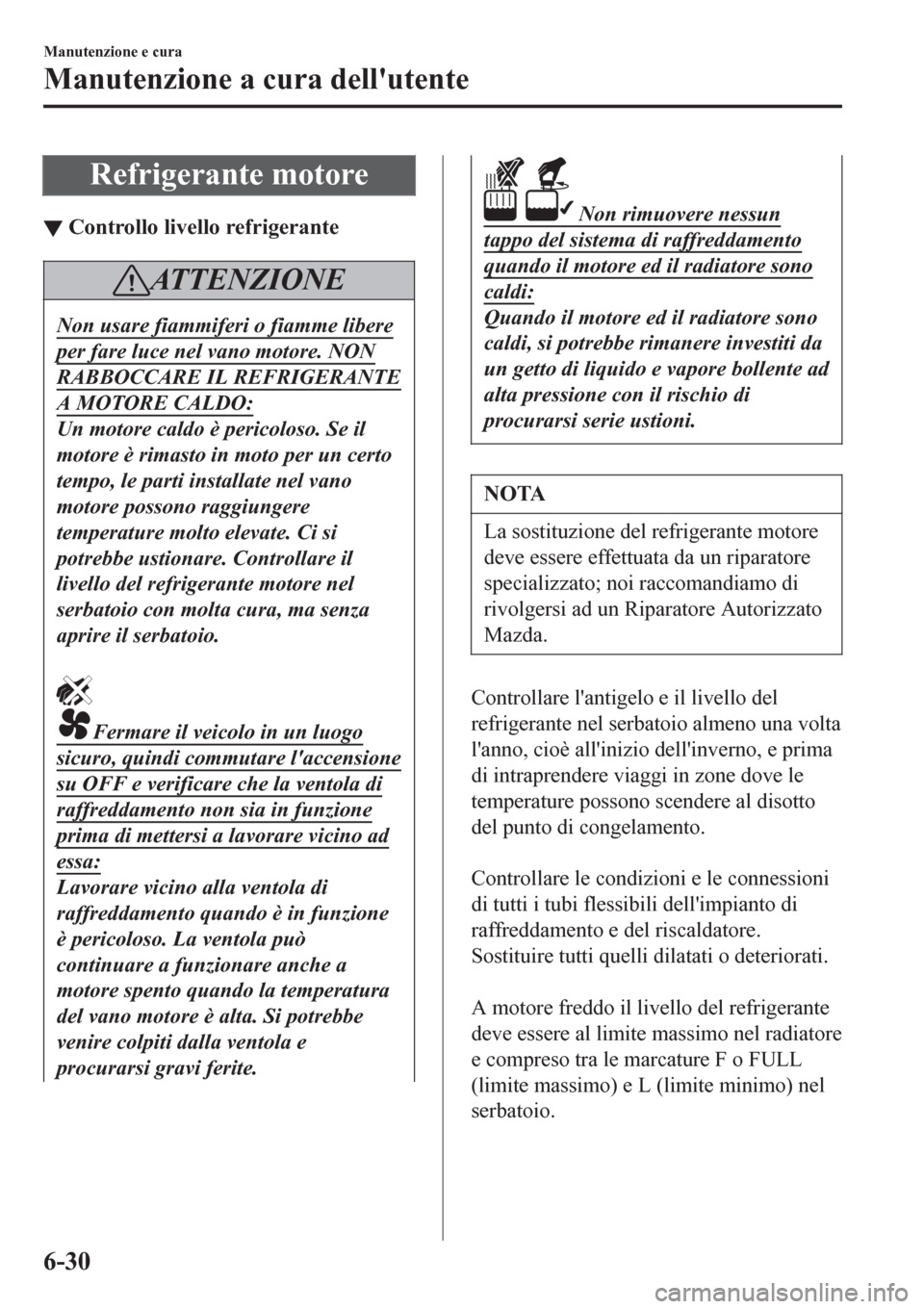

Refrigerante motore
▼Controllo livello refrigerante
ATTENZIONE
Non usare fiammiferi o fiamme libere
per fare luce nel vano motore. NON
RABBOCCARE IL REFRIGERANTE
A MOTORE CALDO:
Un motore caldo è pericoloso. Se il
motore è rimasto in moto per un certo
tempo, le parti installate nel vano
motore possono raggiungere
temperature molto elevate. Ci si
potrebbe ustionare. Controllare il
livello del refrigerante motore nel
serbatoio con molta cura, ma senza
aprire il serbatoio.
Fermare il veicolo in un luogo
sicuro, quindi commutare l'accensione
su OFF e verificare che la ventola di
raffreddamento non sia in funzione
prima di mettersi a lavorare vicino ad
essa:
Lavorare vicino alla ventola di
raffreddamento quando è in funzione
è pericoloso. La ventola può
continuare a funzionare anche a
motore spento quando la temperatura
del vano motore è alta. Si potrebbe
venire colpiti dalla ventola e
procurarsi gravi ferite.
Non rimuovere nessun
tappo del sistema di raffreddamento
quando il motore ed il radiatore sono
caldi:
Quando il motore ed il radiatore sono
caldi, si potrebbe rimanere investiti da
un getto di liquido e vapore bollente ad
alta pressione con il rischio di
procurarsi serie ustioni.
NOTA
La sostituzione del refrigerante motore
deve essere effettuata da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Controllare l'antigelo e il livello del
refrigerante nel serbatoio almeno una volta
l'anno, cioè all'inizio dell'inverno, e prima
di intraprendere viaggi in zone dove le
temperature possono scendere al disotto
del punto di congelamento.
Controllare le condizioni e le connessioni
di tutti i tubi flessibili dell'impianto di
raffreddamento e del riscaldatore.
Sostituire tutti quelli dilatati o deteriorati.
A motore freddo il livello del refrigerante
deve essere al limite massimo nel radiatore
e compreso tra le marcature F o FULL
(limite massimo) e L (limite minimo) nel
serbatoio.
Manutenzione e cura
Manutenzione a cura dell'utente
6-30
Page 523 of 679

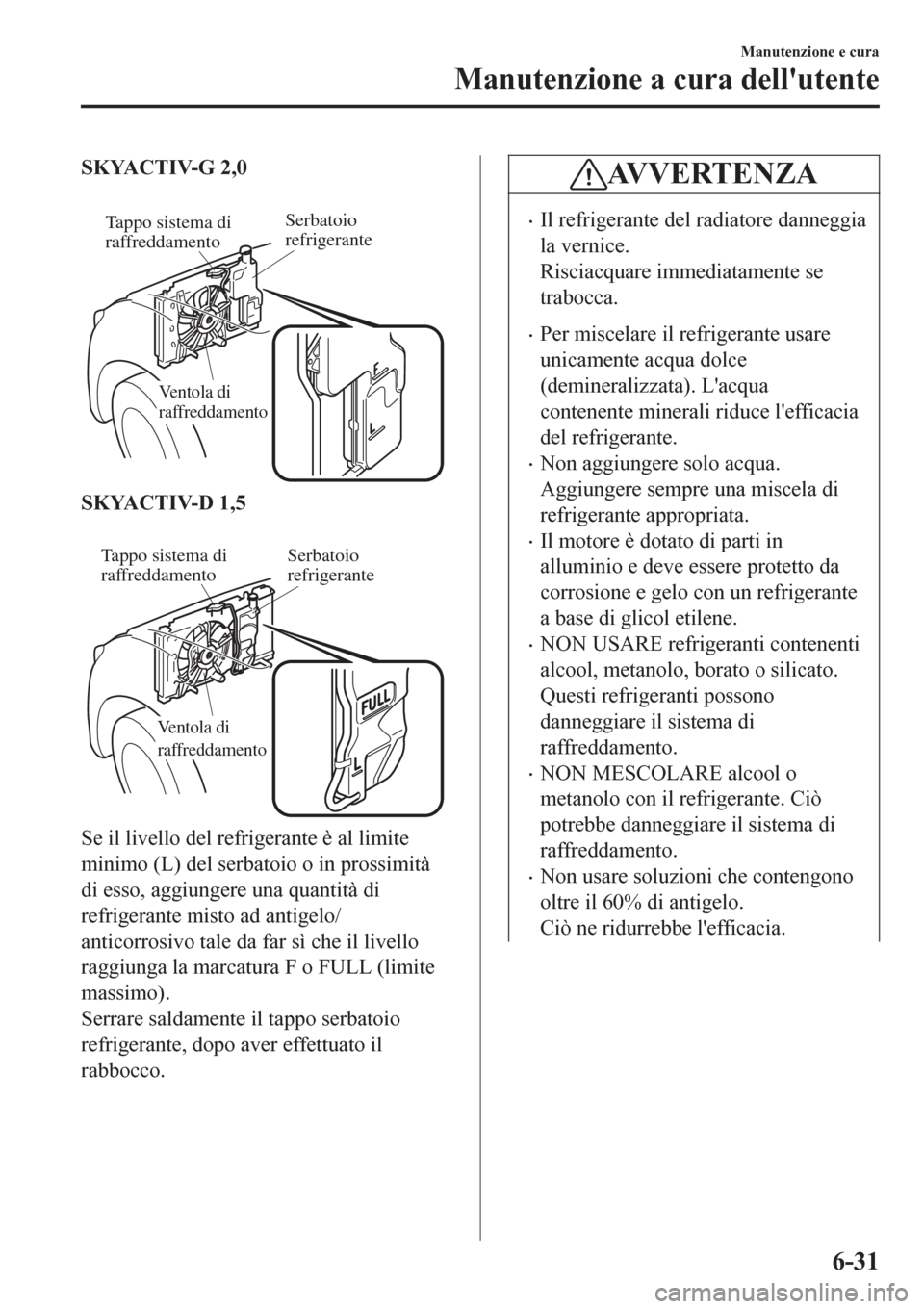

SKYACTIV-G 2,0
Tappo sistema di
raffreddamentoSerbatoio
refrigerante
Ventola di
raffreddamento
SKYACTIV-D 1,5
Tappo sistema di
raffreddamentoSerbatoio
refrigerante
Ventola di
raffreddamento
Se il livello del refrigerante è al limite
minimo (L) del serbatoio o in prossimità
di esso, aggiungere una quantità di
refrigerante misto ad antigelo/
anticorrosivo tale da far sì che il livello
raggiunga la marcatura F o FULL (limite
massimo).
Serrare saldamente il tappo serbatoio
refrigerante, dopo aver effettuato il
rabbocco.
AVVERTENZA
•Il refrigerante del radiatore danneggia
la vernice.
Risciacquare immediatamente se
trabocca.
•Per miscelare il refrigerante usare
unicamente acqua dolce
(demineralizzata). L'acqua
contenente minerali riduce l'efficacia
del refrigerante.
•Non aggiungere solo acqua.
Aggiungere sempre una miscela di
refrigerante appropriata.
•Il motore è dotato di parti in
alluminio e deve essere protetto da
corrosione e gelo con un refrigerante
a base di glicol etilene.
•NON USARE refrigeranti contenenti
alcool, metanolo, borato o silicato.
Questi refrigeranti possono
danneggiare il sistema di
raffreddamento.
•NON MESCOLARE alcool o
metanolo con il refrigerante. Ciò
potrebbe danneggiare il sistema di
raffreddamento.
•Non usare soluzioni che contengono
oltre il 60% di antigelo.
Ciò ne ridurrebbe l'efficacia.
Manutenzione e cura
Manutenzione a cura dell'utente
6-31
Page 524 of 679

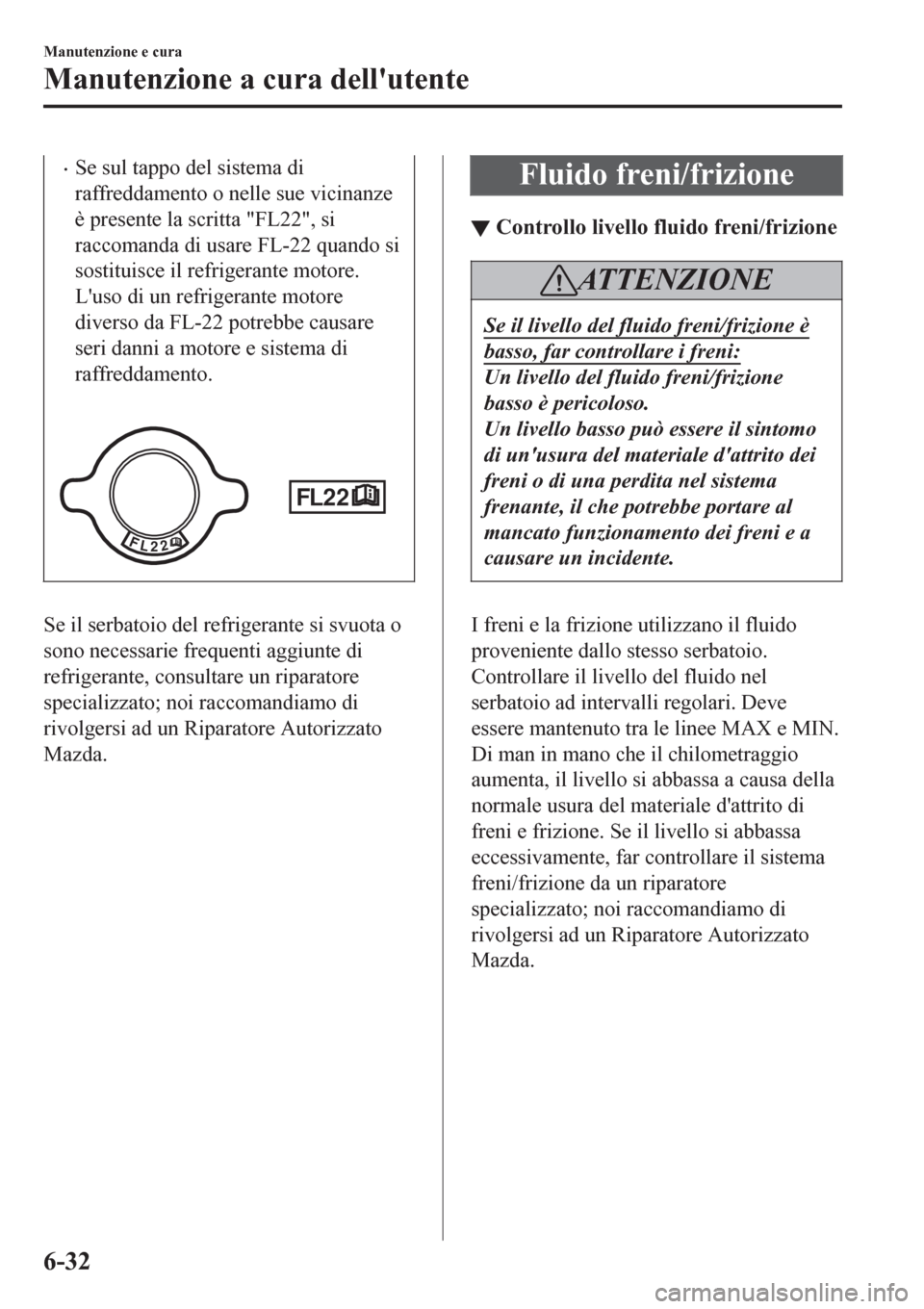

•Se sul tappo del sistema di
raffreddamento o nelle sue vicinanze
è presente la scritta "FL22", si
raccomanda di usare FL-22 quando si
sostituisce il refrigerante motore.
L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare
seri danni a motore e sistema di
raffreddamento.
Se il serbatoio del refrigerante si svuota o
sono necessarie frequenti aggiunte di
refrigerante, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Fluido freni/frizione
▼▼Controllo livello fluido freni/frizione
ATTENZIONE
Se il livello del fluido freni/frizione è
basso, far controllare i freni:
Un livello del fluido freni/frizione
basso è pericoloso.
Un livello basso può essere il sintomo
di un'usura del materiale d'attrito dei
freni o di una perdita nel sistema
frenante, il che potrebbe portare al
mancato funzionamento dei freni e a
causare un incidente.
I freni e la frizione utilizzano il fluido
proveniente dallo stesso serbatoio.
Controllare il livello del fluido nel
serbatoio ad intervalli regolari. Deve
essere mantenuto tra le linee MAX e MIN.
Di man in mano che il chilometraggio
aumenta, il livello si abbassa a causa della
normale usura del materiale d'attrito di
freni e frizione. Se il livello si abbassa
eccessivamente, far controllare il sistema
freni/frizione da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Manutenzione e cura
Manutenzione a cura dell'utente
6-32

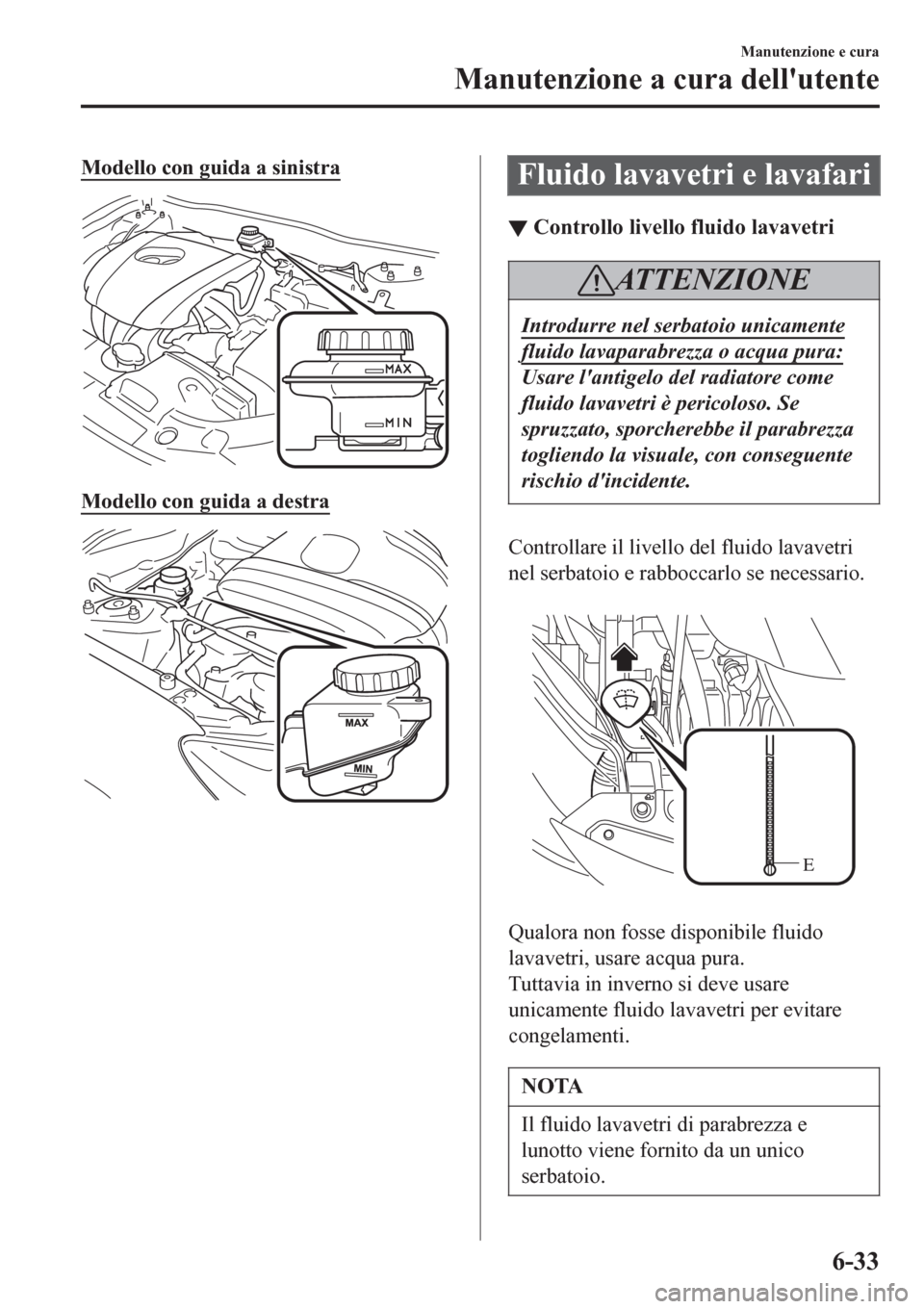

Page 525 of 679

Modello con guida a sinistra
Modello con guida a destra
Fluido lavavetri e lavafari
▼▼Controllo livello fluido lavavetri
ATTENZIONE
Introdurre nel serbatoio unicamente
fluido lavaparabrezza o acqua pura:
Usare l'antigelo del radiatore come
fluido lavavetri è pericoloso. Se
spruzzato, sporcherebbe il parabrezza
togliendo la visuale, con conseguente
rischio d'incidente.
Controllare il livello del fluido lavavetri
nel serbatoio e rabboccarlo se necessario.
E
Qualora non fosse disponibile fluido
lavavetri, usare acqua pura.
Tuttavia in inverno si deve usare
unicamente fluido lavavetri per evitare
congelamenti.
NOTA
Il fluido lavavetri di parabrezza e
lunotto viene fornito da un unico
serbatoio.
Manutenzione e cura
Manutenzione a cura dell'utente
6-33
Page 526 of 679

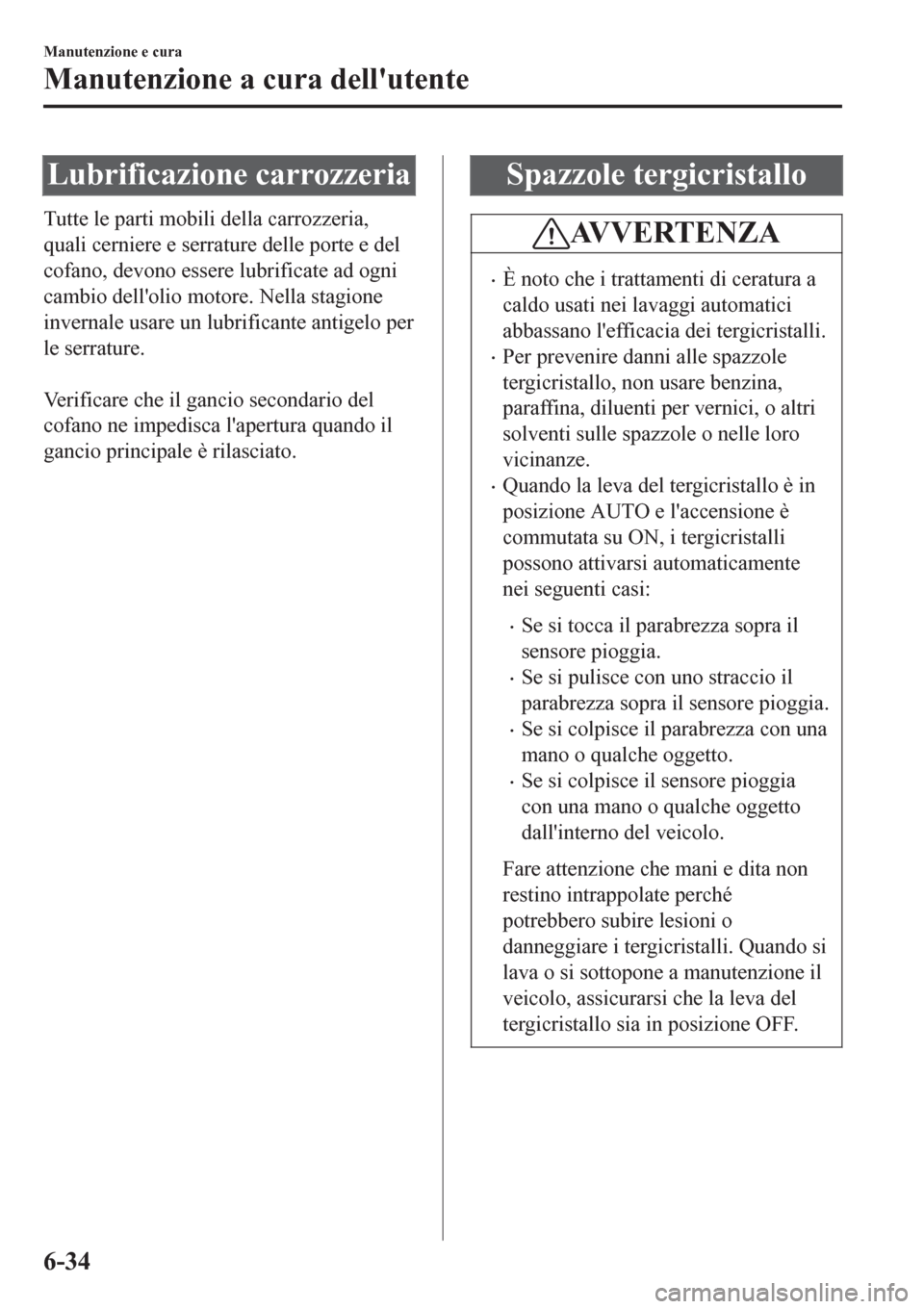

Lubrificazione carrozzeria
Tutte le parti mobili della carrozzeria,
quali cerniere e serrature delle porte e del
cofano, devono essere lubrificate ad ogni
cambio dell'olio motore. Nella stagione
invernale usare un lubrificante antigelo per
le serrature.
Verificare che il gancio secondario del
cofano ne impedisca l'apertura quando il
gancio principale è rilasciato.
Spazzole tergicristallo
AVVERTENZA
•È noto che i trattamenti di ceratura a
caldo usati nei lavaggi automatici
abbassano l'efficacia dei tergicristalli.
•Per prevenire danni alle spazzole
tergicristallo, non usare benzina,
paraffina, diluenti per vernici, o altri
solventi sulle spazzole o nelle loro
vicinanze.
•Quando la leva del tergicristallo è in
posizione AUTO e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente
nei seguenti casi:
•Se si tocca il parabrezza sopra il
sensore pioggia.
•Se si pulisce con uno straccio il
parabrezza sopra il sensore pioggia.
•Se si colpisce il parabrezza con una
mano o qualche oggetto.
•Se si colpisce il sensore pioggia
con una mano o qualche oggetto
dall'interno del veicolo.
Fare attenzione che mani e dita non
restino intrappolate perché
potrebbero subire lesioni o
danneggiare i tergicristalli. Quando si
lava o si sottopone a manutenzione il
veicolo, assicurarsi che la leva del
tergicristallo sia in posizione OFF.
Manutenzione e cura
Manutenzione a cura dell'utente
6-34
Page 527 of 679

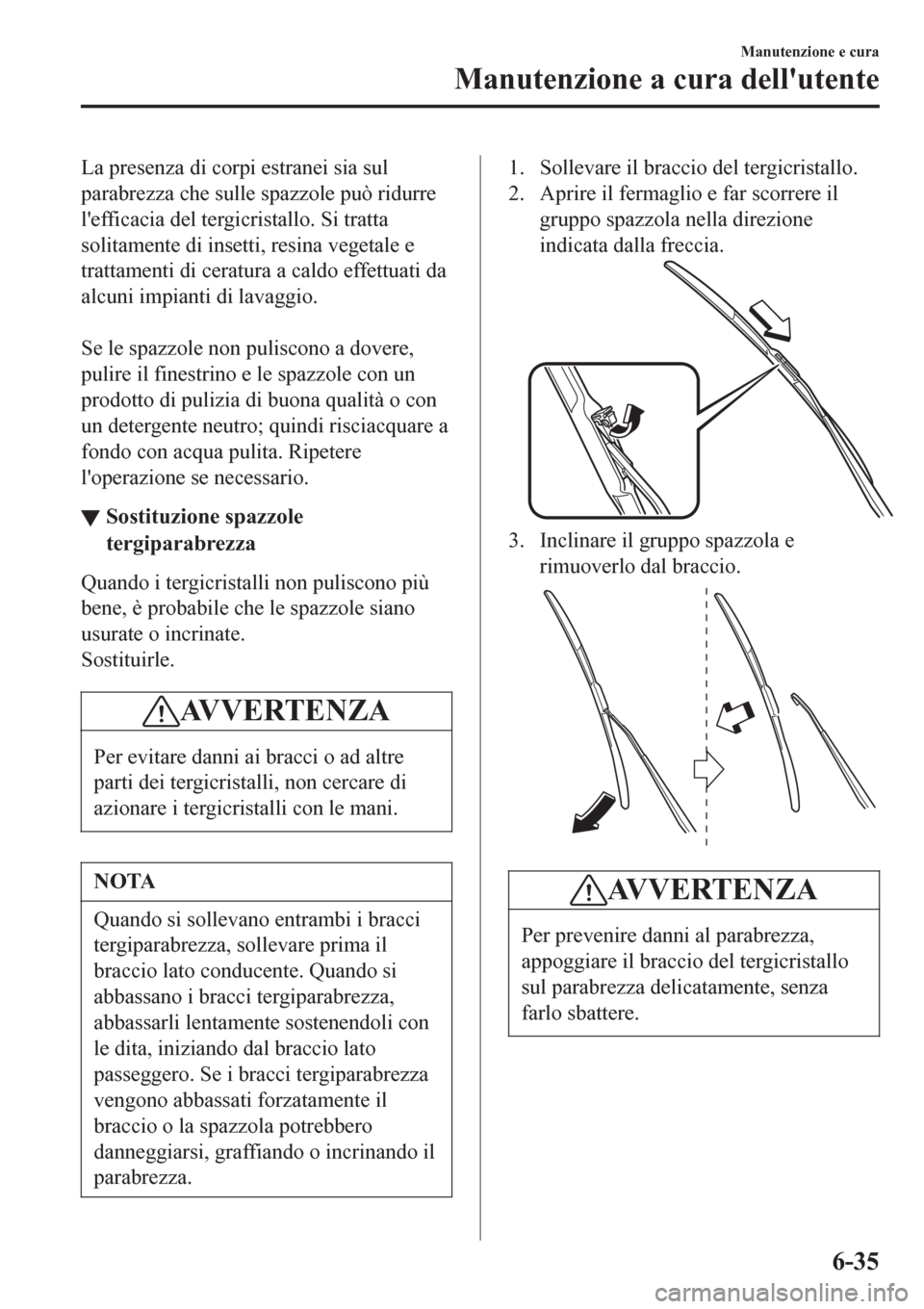

La presenza di corpi estranei sia sul
parabrezza che sulle spazzole può ridurre
l'efficacia del tergicristallo. Si tratta
solitamente di insetti, resina vegetale e
trattamenti di ceratura a caldo effettuati da
alcuni impianti di lavaggio.
Se le spazzole non puliscono a dovere,
pulire il finestrino e le spazzole con un
prodotto di pulizia di buona qualità o con
un detergente neutro; quindi risciacquare a
fondo con acqua pulita. Ripetere
l'operazione se necessario.
▼Sostituzione spazzole
tergiparabrezza
Quando i tergicristalli non puliscono più
bene, è probabile che le spazzole siano
usurate o incrinate.
Sostituirle.
AV V E R T E N Z A
Per evitare danni ai bracci o ad altre
parti dei tergicristalli, non cercare di
azionare i tergicristalli con le mani.
NOTA
Quando si sollevano entrambi i bracci
tergiparabrezza, sollevare prima il
braccio lato conducente. Quando si
abbassano i bracci tergiparabrezza,
abbassarli lentamente sostenendoli con
le dita, iniziando dal braccio lato
passeggero. Se i bracci tergiparabrezza
vengono abbassati forzatamente il
braccio o la spazzola potrebbero
danneggiarsi, graffiando o incrinando il
parabrezza.
1. Sollevare il braccio del tergicristallo.
2. Aprire il fermaglio e far scorrere il
gruppo spazzola nella direzione
indicata dalla freccia.
3. Inclinare il gruppo spazzola e
rimuoverlo dal braccio.
AVVERTENZA
Per prevenire danni al parabrezza,
appoggiare il braccio del tergicristallo
sul parabrezza delicatamente, senza
farlo sbattere.
Manutenzione e cura
Manutenzione a cura dell'utente
6-35
Page 528 of 679

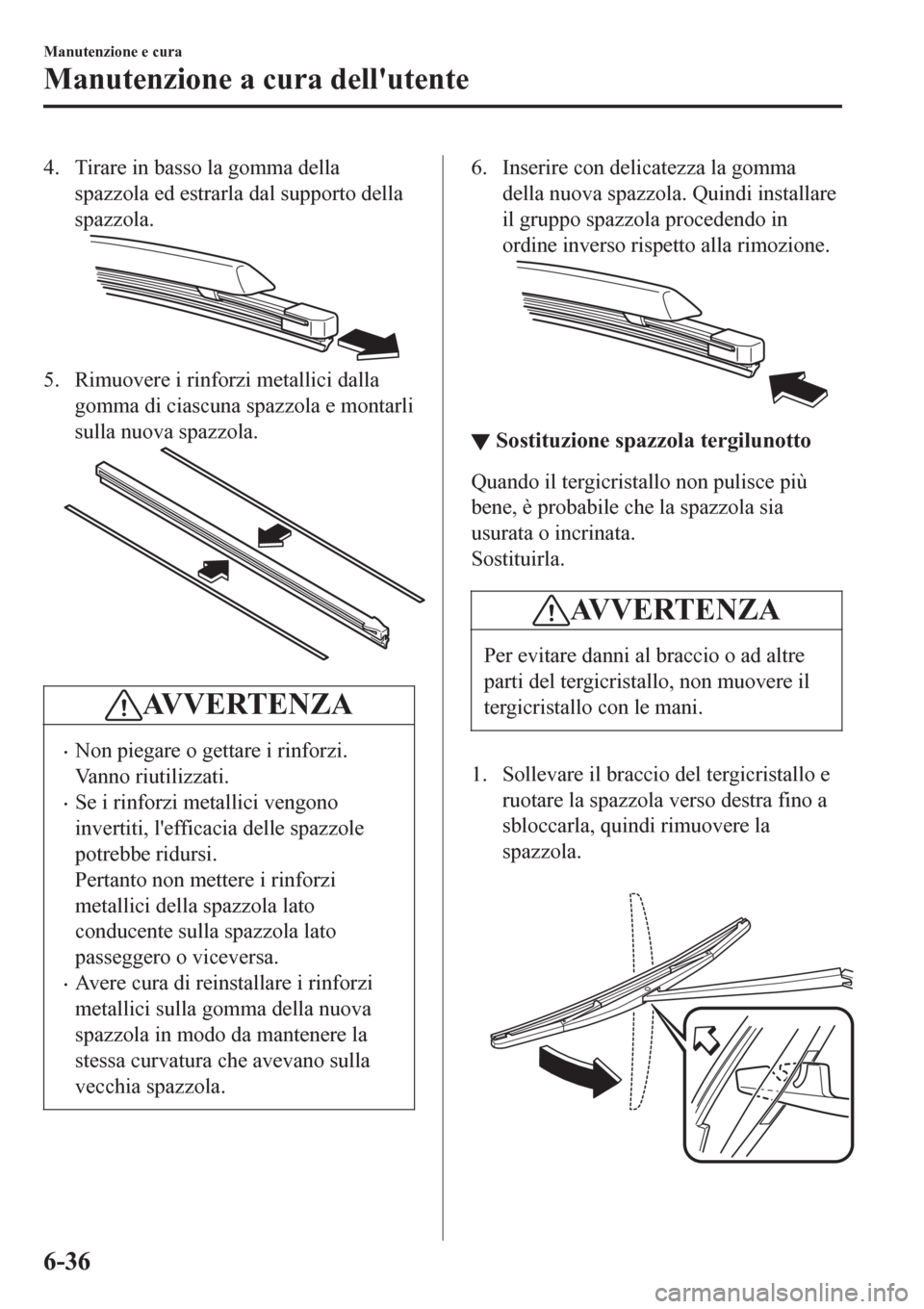

4. Tirare in basso la gomma della
spazzola ed estrarla dal supporto della
spazzola.
5. Rimuovere i rinforzi metallici dalla
gomma di ciascuna spazzola e montarli
sulla nuova spazzola.
AVVERTENZA
•Non piegare o gettare i rinforzi.
Vanno riutilizzati.
•Se i rinforzi metallici vengono
invertiti, l'efficacia delle spazzole
potrebbe ridursi.
Pertanto non mettere i rinforzi
metallici della spazzola lato
conducente sulla spazzola lato
passeggero o viceversa.
•Avere cura di reinstallare i rinforzi
metallici sulla gomma della nuova
spazzola in modo da mantenere la
stessa curvatura che avevano sulla
vecchia spazzola.
6. Inserire con delicatezza la gomma
della nuova spazzola. Quindi installare
il gruppo spazzola procedendo in
ordine inverso rispetto alla rimozione.
▼▼Sostituzione spazzola tergilunotto
Quando il tergicristallo non pulisce più
bene, è probabile che la spazzola sia
usurata o incrinata.
Sostituirla.
AVVERTENZA
Per evitare danni al braccio o ad altre
parti del tergicristallo, non muovere il
tergicristallo con le mani.
1. Sollevare il braccio del tergicristallo e
ruotare la spazzola verso destra fino a
sbloccarla, quindi rimuovere la
spazzola.
Manutenzione e cura
Manutenzione a cura dell'utente
6-36
Page 529 of 679

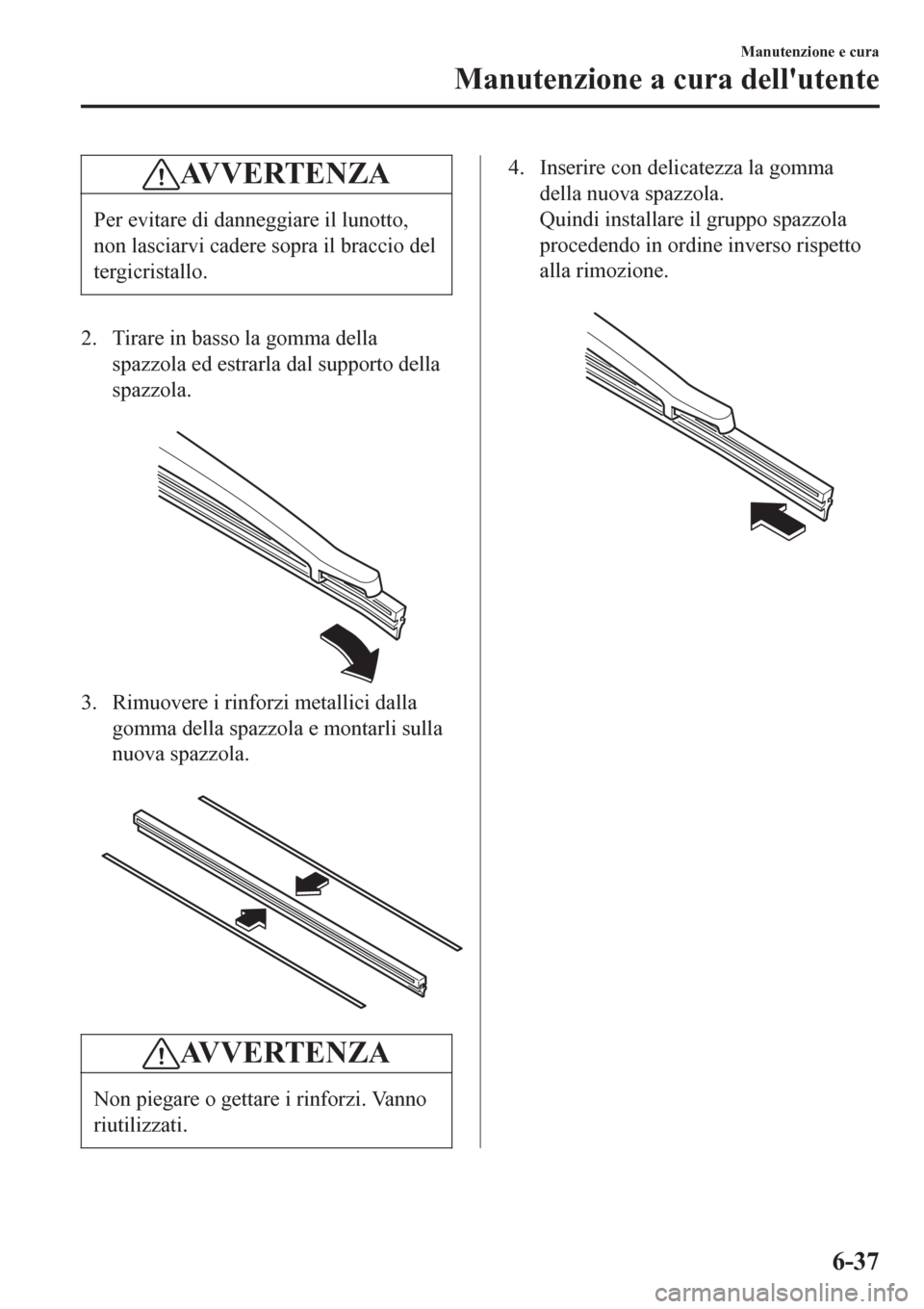

AV V E R T E N Z A
Per evitare di danneggiare il lunotto,
non lasciarvi cadere sopra il braccio del
tergicristallo.
2. Tirare in basso la gomma della
spazzola ed estrarla dal supporto della
spazzola.
3. Rimuovere i rinforzi metallici dalla
gomma della spazzola e montarli sulla
nuova spazzola.
AV V E R T E N Z A
Non piegare o gettare i rinforzi. Vanno
riutilizzati.
4. Inserire con delicatezza la gomma
della nuova spazzola.
Quindi installare il gruppo spazzola
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-37
Page 530 of 679

Batteria
AT T E N Z I O N E
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le
seguenti precauzioni prima di usare o ispezionare la batteria:
Proteggersi sempre gli occhi con occhiali quando si lavora vicino alla batteria:
Lavorare senza protezione per gli occhi è pericoloso. Il fluido della batteria contiene
ACIDO SOLFORICO che può accecare se finisce negli occhi. Inoltre, l'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far
esplodere la batteria.
Indossare sempre occhiali e guanti di protezione per prevenire il contatto con il
fluido della batteria:
Gli spruzzi di fluido della batteria sono pericolosi.
Il fluido della batteria contiene ACIDO SOLFORICO, che può causare serie lesioni se
penetra negli occhi o viene a contatto con la pelle o i vestiti. Se ciò avviene, lavarsi
immediatamente gli occhi con acqua per 15 minuti o lavarsi molto bene la pelle, quindi
sottoporsi a controllo medico.
Tenere sempre le batterie fuori dalla portata dei bambini:
Consentire ai bambini di giocare vicino ad una batteria è pericoloso. Se il fluido della
batteria finisce negli occhi o viene a contatto con la pelle, può causare serie lesioni.
Non avvicinare fiamme o scintille alle celle aperte di una batteria e impedire che
attrezzi metallici vadano a toccare i terminali positivo () o negativo () della batteria
quando si lavora vicino ad essa. Evitare che il terminale positivo () vada a contatto
con la carrozzeria del veicolo:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa.
L'idrogeno generato dalla batteria nel suo normale funzionamento potrebbe
incendiarsi e far esplodere la batteria. L'esplosione di una batteria può causare ustioni
e lesioni gravi. Non avvicinare fiamme, sigarette o scintille alle celle aperte di una
batteria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-38
