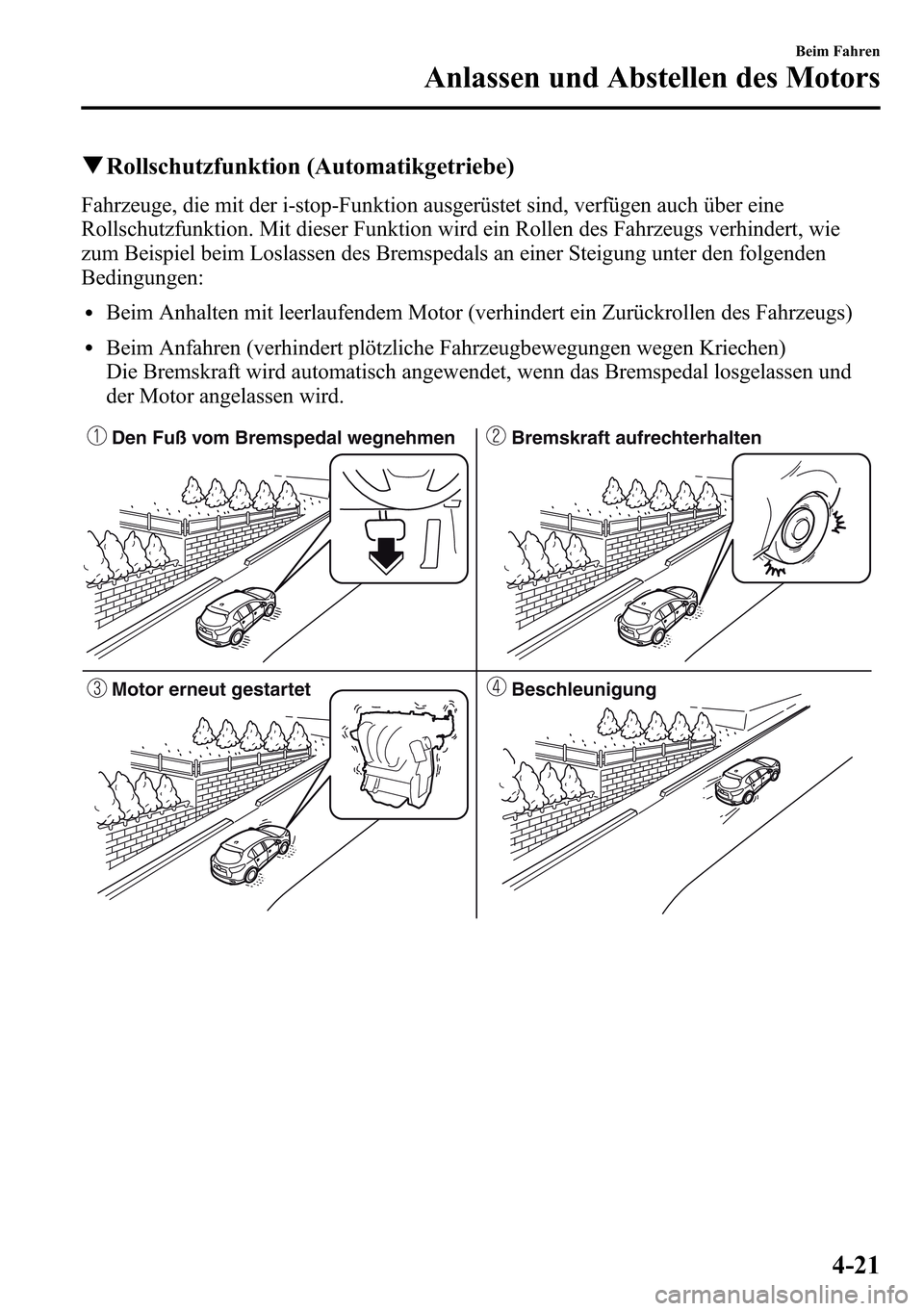

qRollschutzfunktion (Automatikgetriebe)
Fahrzeuge, die mit der i-stop-Funktion ausgerüstet sind, verfügen auch über eine
Rollschutzfunktion. Mit dieser Funktion wird ein Rollen des Fahrzeugs verhindert, wie
zum Beispiel beim Loslassen des Bremspedals an einer Steigung unter den folgenden
Bedingungen:
lBeim Anhalten mit leerlaufendem Motor (verhindert ein Zurückrollen des Fahrzeugs)
lBeim Anfahren (verhindert plötzliche Fahrzeugbewegungen wegen Kriechen)
Die Bremskraft wird automatisch angewendet, wenn das Bremspedal losgelassen und
der Motor angelassen wird.
Den Fuß vom Bremspedal wegnehmen Bremskraft aufrechterhalten
Motor erneut gestartet Beschleunigung
Beim Fahren
Anlassen und Abstellen des Motors
4-21

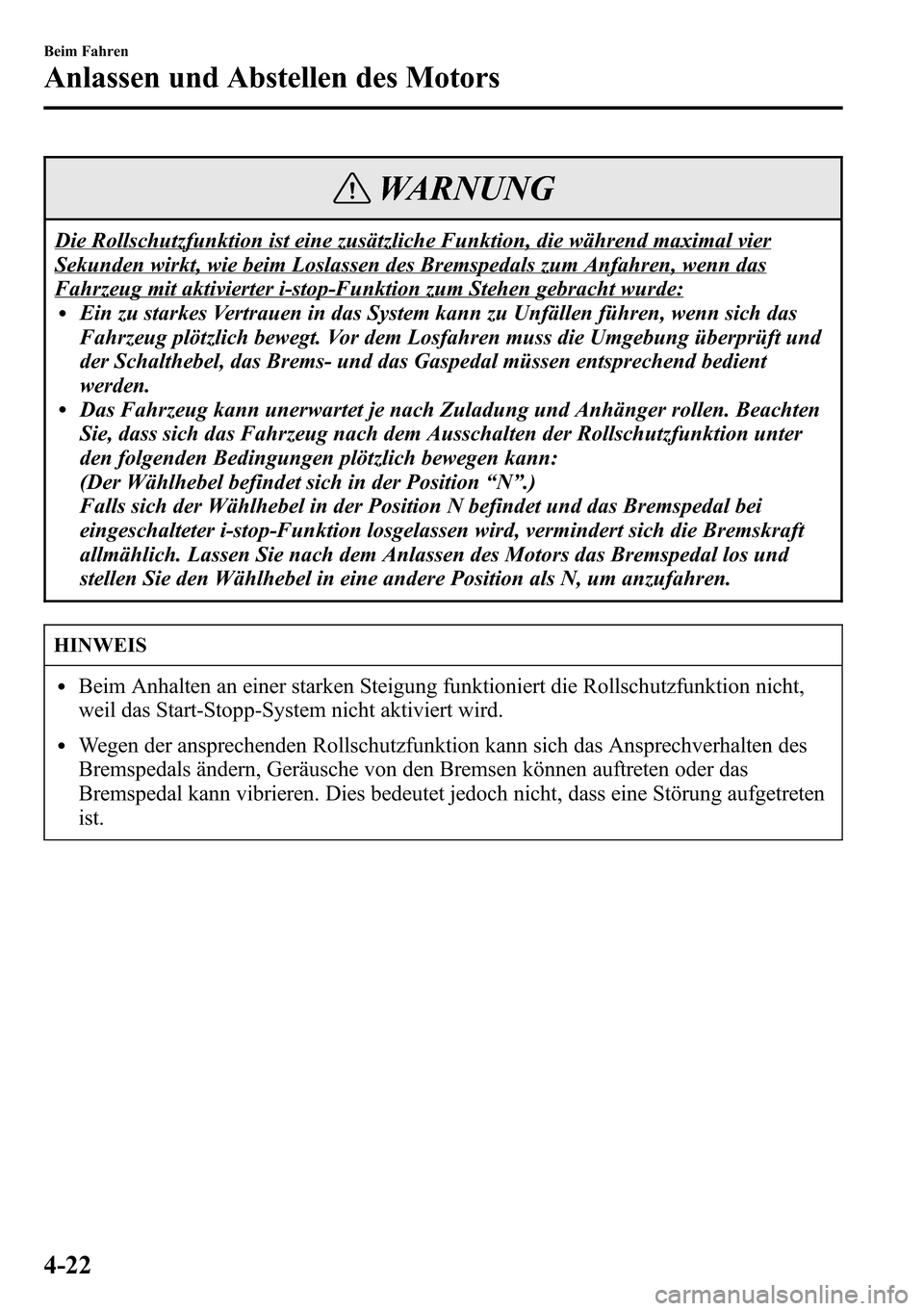

WARNUNG
Die Rollschutzfunktion ist eine zusätzliche Funktion, die während maximal vier
Sekunden wirkt, wie beim Loslassen des Bremspedals zum Anfahren, wenn das
Fahrzeug mit aktivierter i-stop-Funktion zum Stehen gebracht wurde:lEin zu starkes Vertrauen in das System kann zu Unfällen führen, wenn sich das
Fahrzeug plötzlich bewegt. Vor dem Losfahren muss die Umgebung überprüft und
der Schalthebel, das Brems- und das Gaspedal müssen entsprechend bedient
werden.
lDas Fahrzeug kann unerwartet je nach Zuladung und Anhänger rollen. Beachten
Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion unter
den folgenden Bedingungen plötzlich bewegen kann:
(Der Wählhebel befindet sich in der Position“N”.)
Falls sich der Wählhebel in der Position N befindet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Wählhebel in eine andere Position als N, um anzufahren.
HINWEIS
lBeim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil das Start-Stopp-System nicht aktiviert wird.
lWegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten des
Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.
4-22
Beim Fahren
Anlassen und Abstellen des Motors

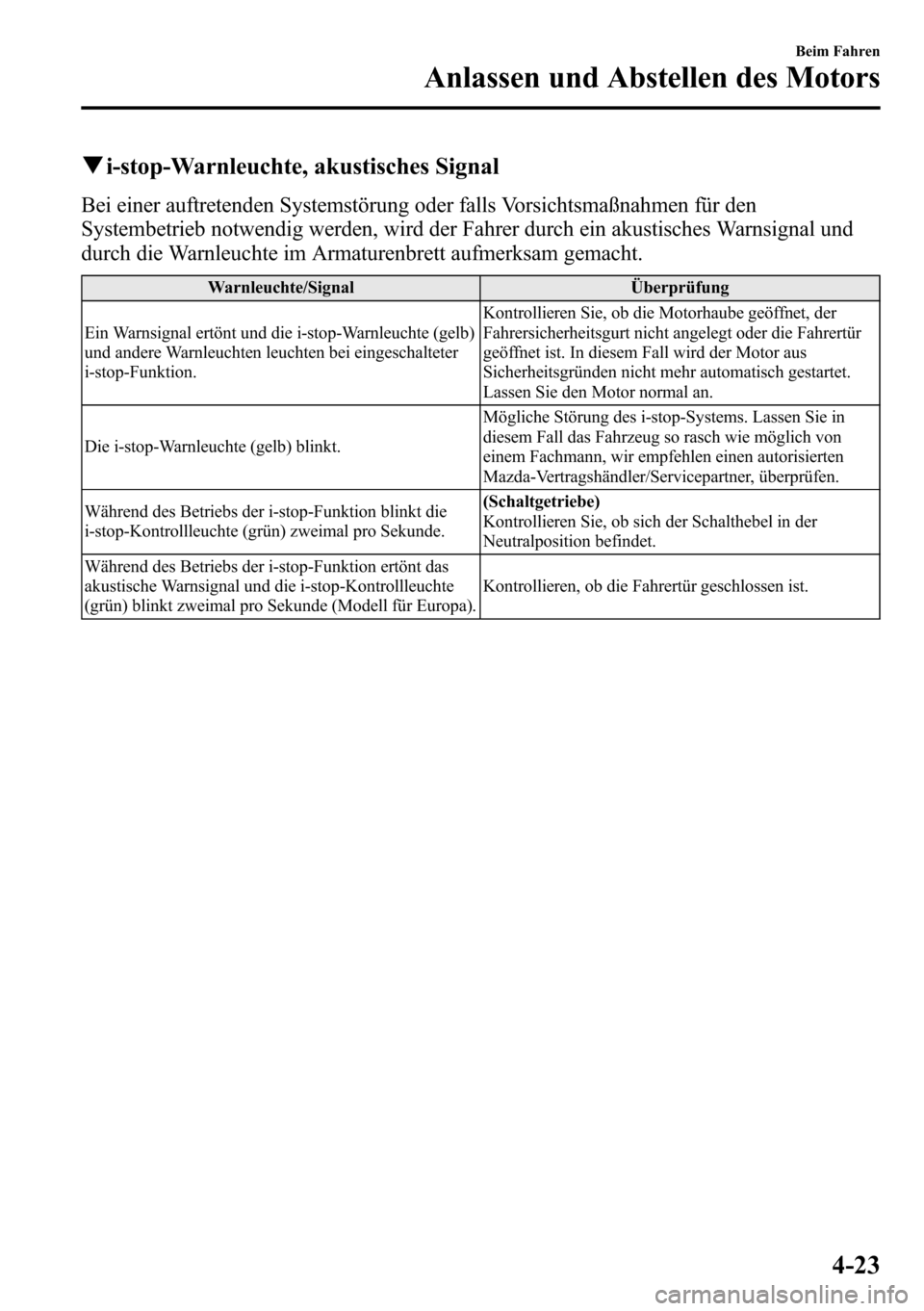

qi-stop-Warnleuchte, akustisches Signal
Bei einer auftretenden Systemstörung oder falls Vorsichtsmaßnahmen für den
Systembetrieb notwendig werden, wird der Fahrer durch ein akustisches Warnsignal und
durch die Warnleuchte im Armaturenbrett aufmerksam gemacht.
Warnleuchte/Signal Überprüfung
Ein Warnsignal ertönt und die i-stop-Warnleuchte (gelb)
und andere Warnleuchten leuchten bei eingeschalteter
i-stop-Funktion.Kontrollieren Sie, ob die Motorhaube geöffnet, der
Fahrersicherheitsgurt nicht angelegt oder die Fahrertür
geöffnet ist. In diesem Fall wird der Motor aus
Sicherheitsgründen nicht mehr automatisch gestartet.
Lassen Sie den Motor normal an.
Die i-stop-Warnleuchte (gelb) blinkt.Mögliche Störung des i-stop-Systems. Lassen Sie in
diesem Fall das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Während des Betriebs der i-stop-Funktion blinkt die
i-stop-Kontrollleuchte (grün) zweimal pro Sekunde.(Schaltgetriebe)
Kontrollieren Sie, ob sich der Schalthebel in der
Neutralposition befindet.
Während des Betriebs der i-stop-Funktion ertönt das
akustische Warnsignal und die i-stop-Kontrollleuchte
(grün) blinkt zweimal pro Sekunde (Modell für Europa).Kontrollieren, ob die Fahrertür geschlossen ist.
Beim Fahren
Anlassen und Abstellen des Motors
4-23

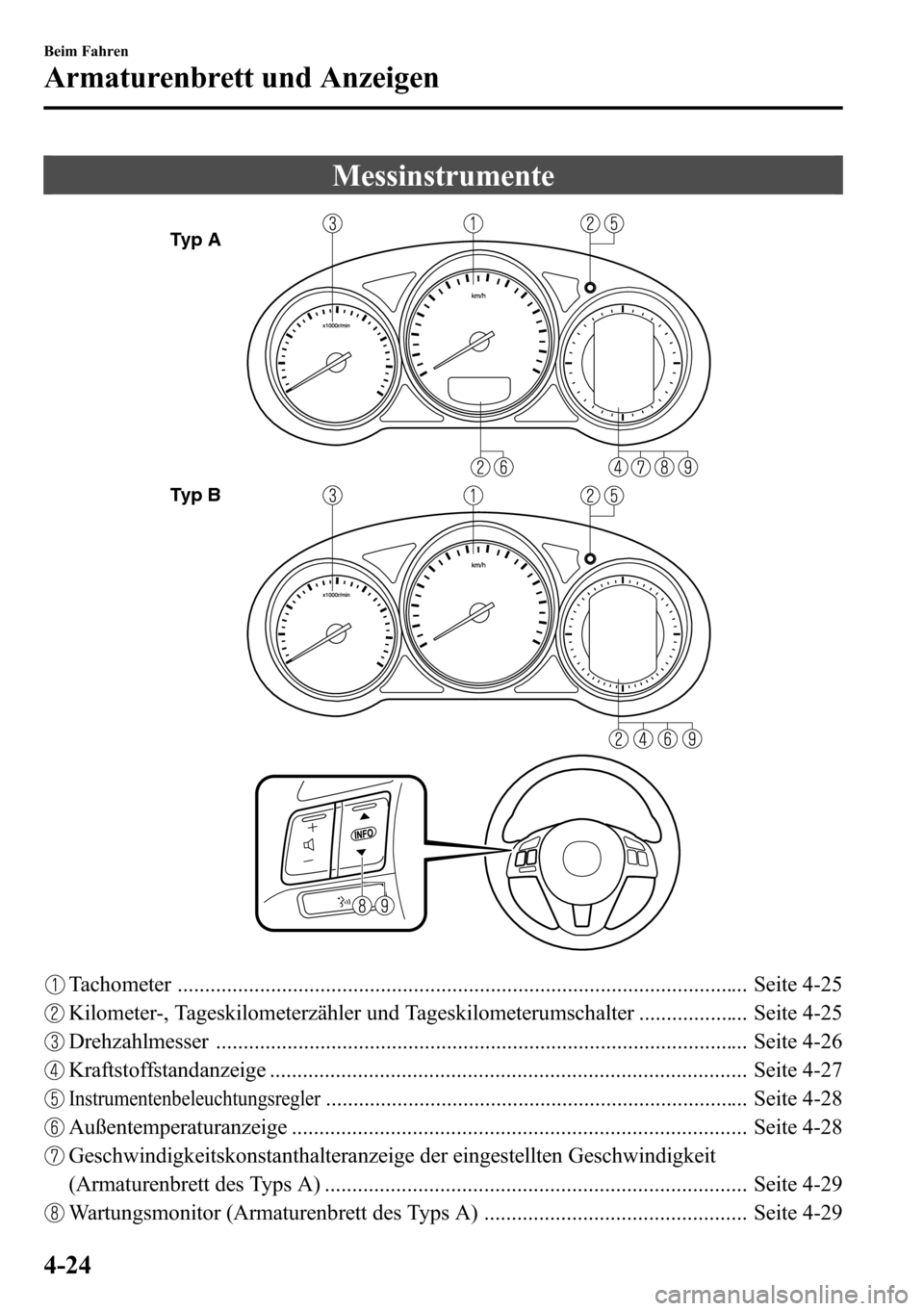

Messinstrumente
Typ A
Typ B
Tachometer ........................................................................................................ Seite 4-25
Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .................... Seite 4-25
Drehzahlmesser ................................................................................................. Seite 4-26
Kraftstoffstandanzeige ....................................................................................... Seite 4-27
Instrumentenbeleuchtungsregler............................................................................. Seite 4-28
Außentemperaturanzeige ................................................................................... Seite 4-28
Geschwindigkeitskonstanthalteranzeige der eingestellten Geschwindigkeit
(Armaturenbrett des Typs A) ............................................................................. Seite 4-29
Wartungsmonitor (Armaturenbrett des Typs A) ................................................ Seite 4-29
4-24
Beim Fahren
Armaturenbrett und Anzeigen

Bordcomputer und INFO-Schalter .................................................................... Seite 4-34

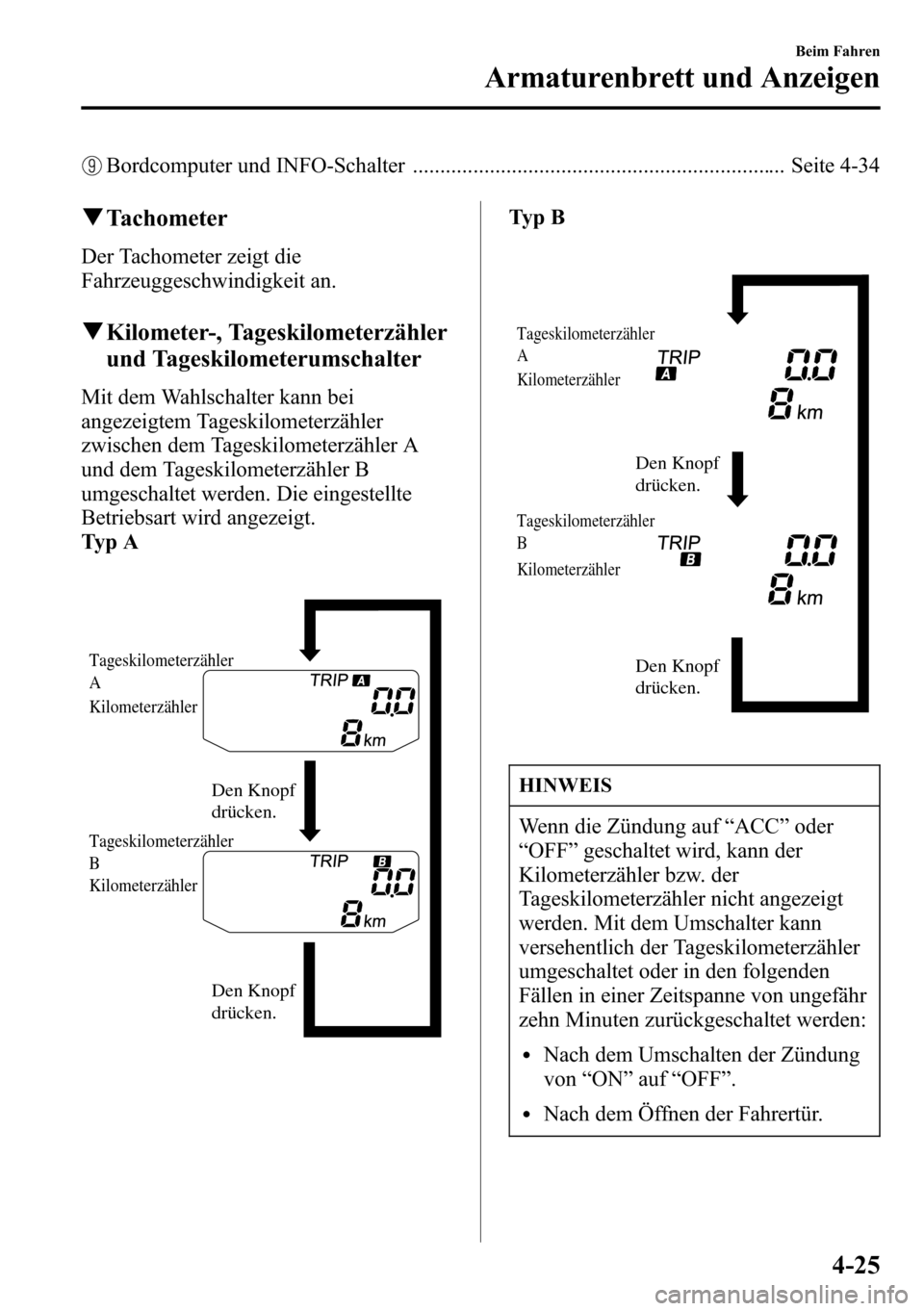

qTachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
qKilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Mit dem Wahlschalter kann bei
angezeigtem Tageskilometerzähler
zwischen dem Tageskilometerzähler A
und dem Tageskilometerzähler B
umgeschaltet werden. Die eingestellte
Betriebsart wird angezeigt.
Ty p A
Den Knopf
drücken. Den Knopf
drücken.
Tageskilometerzähler
A
Kilometerzähler
Tageskilometerzähler
B
Kilometerzähler
Ty p B
Den Knopf
drücken. Den Knopf
drücken.
Tageskilometerzähler
A
Kilometerzähler
Tageskilometerzähler
B
Kilometerzähler
HINWEIS
Wenn die Zündung auf“ACC”oder
“OFF”geschaltet wird, kann der
Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:
lNach dem Umschalten der Zündung
von“ON”auf“OFF”.
lNach dem Öffnen der Fahrertür.
Beim Fahren
Armaturenbrett und Anzeigen
4-25

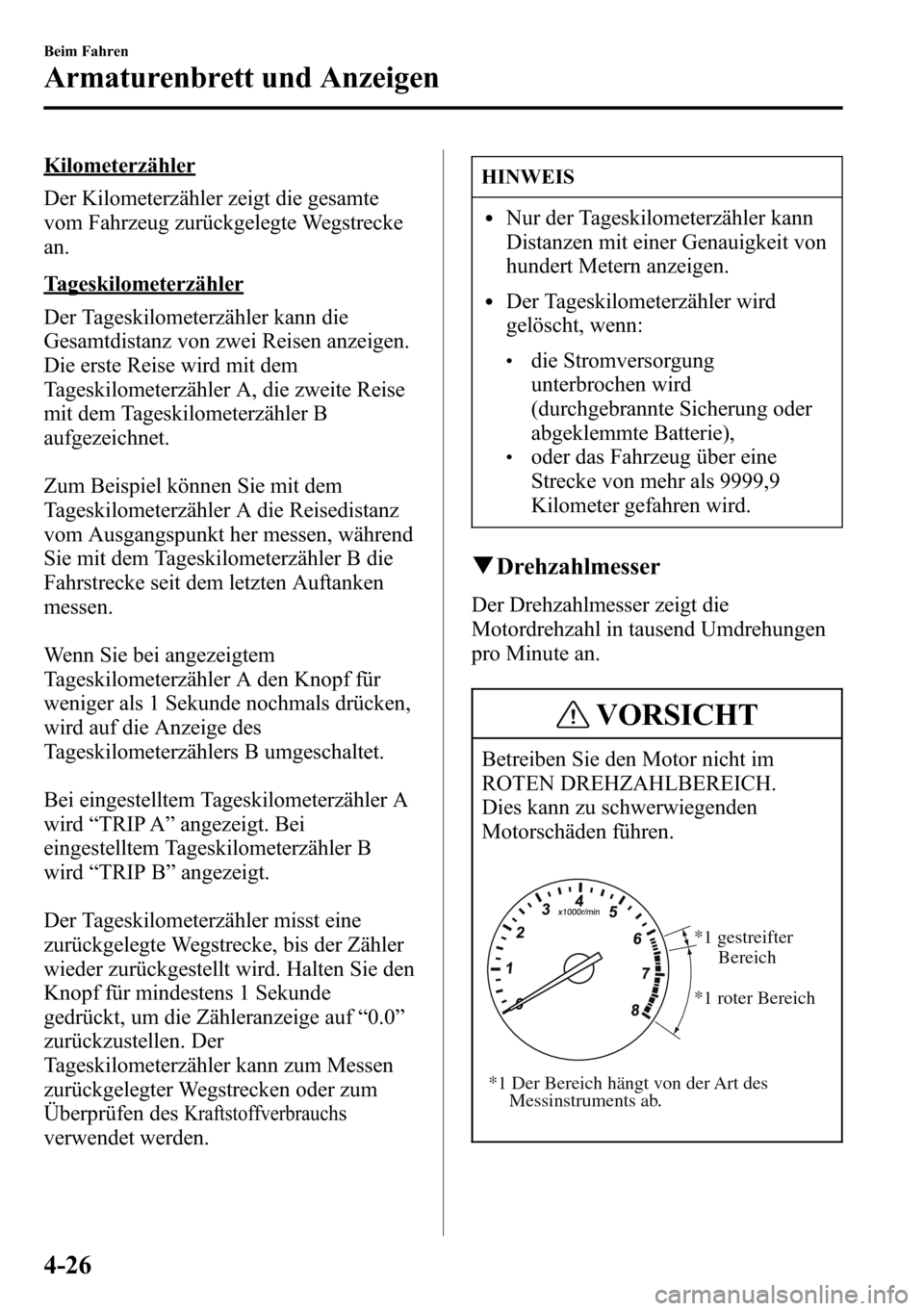

Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen anzeigen.
Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite Reise
mit dem Tageskilometerzähler B
aufgezeichnet.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf für
weniger als 1 Sekunde nochmals drücken,
wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.
Bei eingestelltem Tageskilometerzähler A
wird“TRIP A”angezeigt. Bei
eingestelltem Tageskilometerzähler B
wird“TRIP B”angezeigt.
Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie den
Knopf für mindestens 1 Sekunde
gedrückt, um die Zähleranzeige auf“0.0”
zurückzustellen. Der
Tageskilometerzähler kann zum Messen
zurückgelegter Wegstrecken oder zum
Überprüfen des
Kraftstoffverbrauchs
verwendet werden.
HINWEIS
lNur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
lDer Tageskilometerzähler wird
gelöscht, wenn:
ldie Stromversorgung
unterbrochen wird
(durchgebrannte Sicherung oder
abgeklemmte Batterie),
loder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.
qDrehzahlmesser
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.
*1 Der Bereich hängt von der Art des
Messinstruments ab.
*1 gestreifter
Bereich
*1 roter Bereich
4-26
Beim Fahren
Armaturenbrett und Anzeigen

HINWEIS
Wenn die Nadel des Drehzahlmessers in
den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.

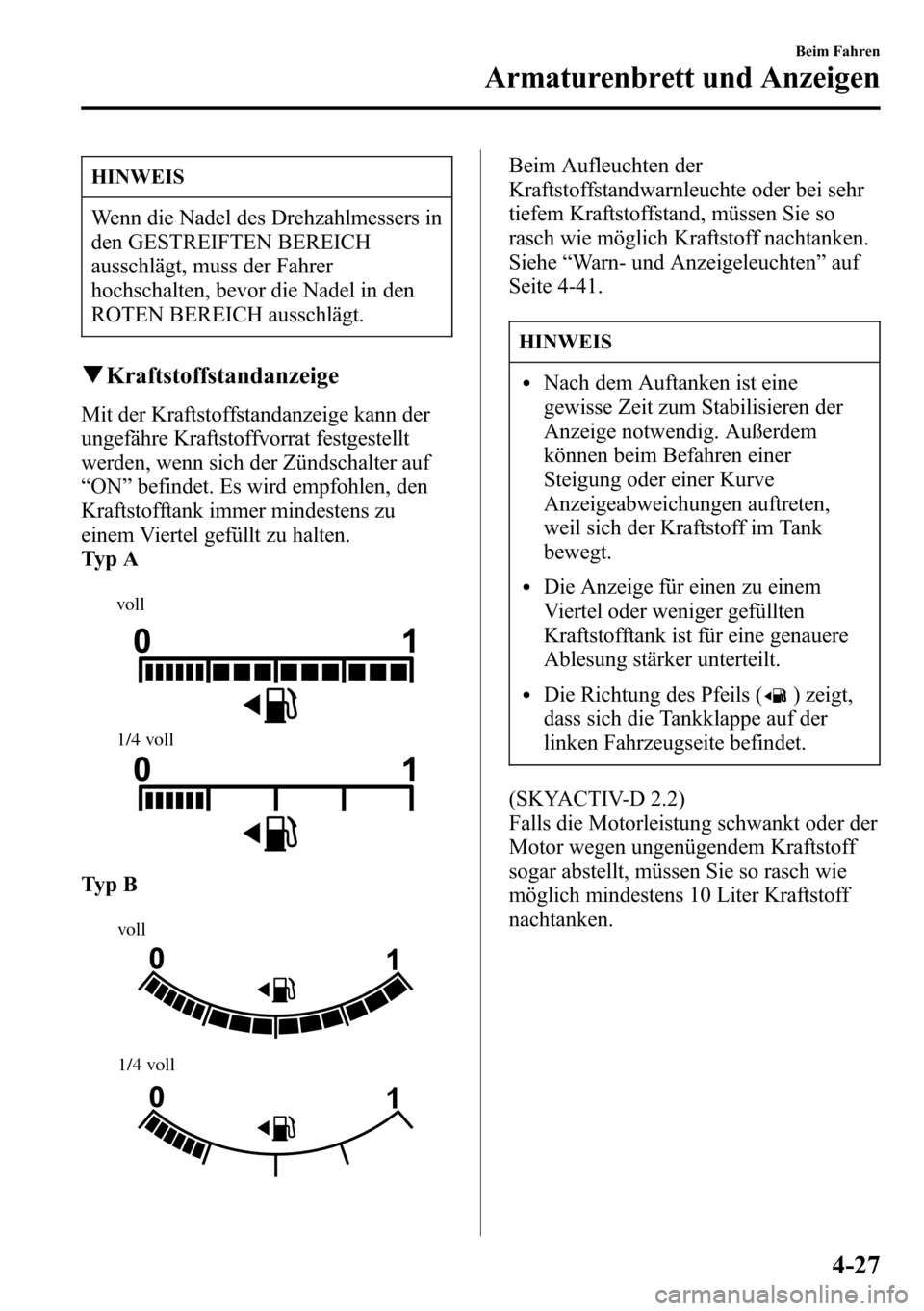

qKraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON”befindet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu
einem Viertel gefüllt zu halten.
Ty p A
voll
1/4 voll
Ty p B
voll
1/4 voll
Beim Aufleuchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-41.
HINWEIS
lNach dem Auftanken ist eine
gewisse Zeit zum Stabilisieren der
Anzeige notwendig. Außerdem
können beim Befahren einer
Steigung oder einer Kurve
Anzeigeabweichungen auftreten,
weil sich der Kraftstoff im Tank
bewegt.
lDie Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
lDie Richtung des Pfeils () zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite befindet.
(SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Beim Fahren
Armaturenbrett und Anzeigen
4-27

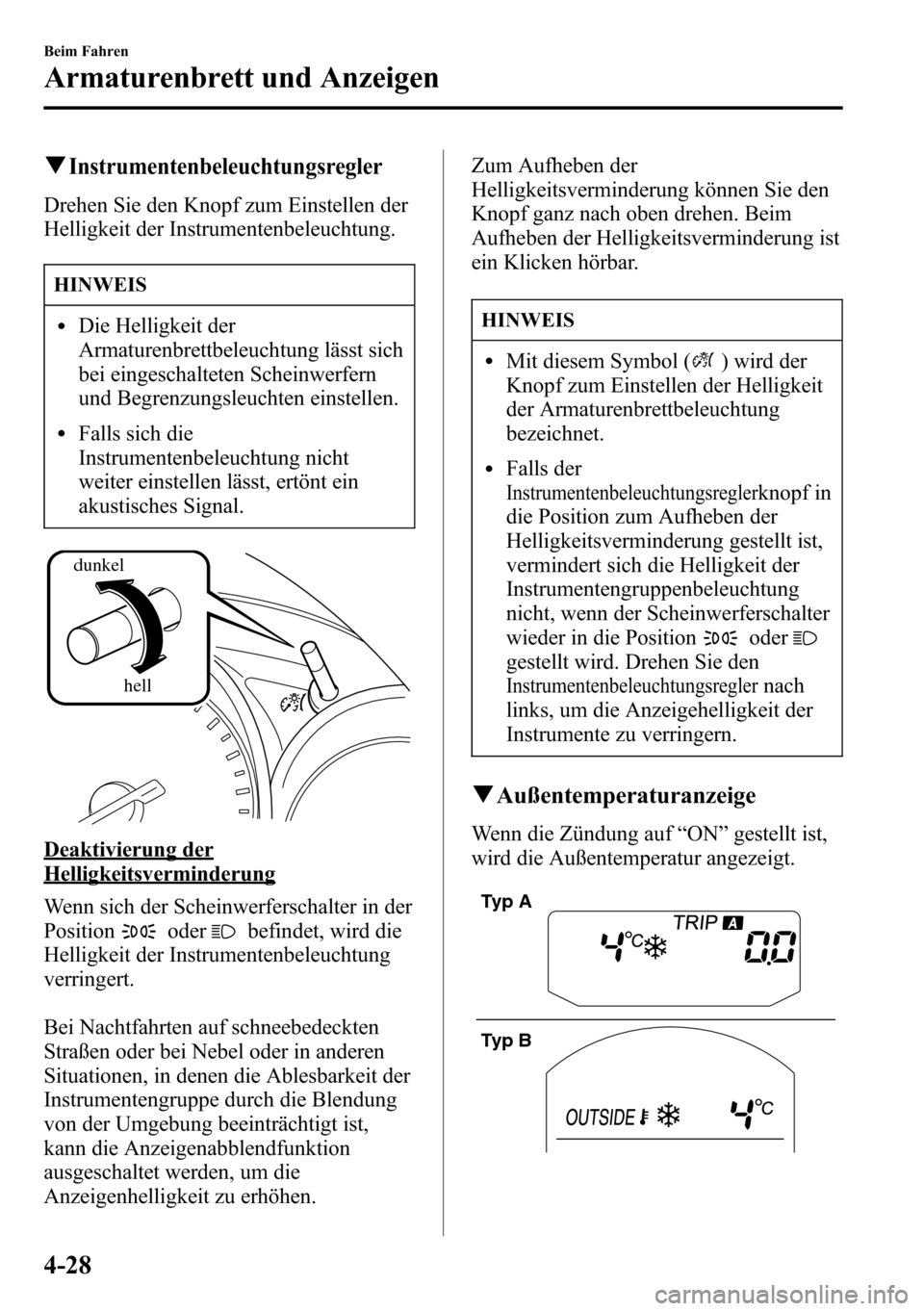

qInstrumentenbeleuchtungsregler
Drehen Sie den Knopf zum Einstellen der
Helligkeit der Instrumentenbeleuchtung.
HINWEIS
lDie Helligkeit der
Armaturenbrettbeleuchtung lässt sich
bei eingeschalteten Scheinwerfern
und Begrenzungsleuchten einstellen.
lFalls sich die
Instrumentenbeleuchtung nicht
weiter einstellen lässt, ertönt ein
akustisches Signal.
dunkel
hell
Deaktivierung der
Helligkeitsverminderung
Wenn sich der Scheinwerferschalter in der
Position
oderbefindet, wird die
Helligkeit der Instrumentenbeleuchtung
verringert.
Bei Nachtfahrten auf schneebedeckten
Straßen oder bei Nebel oder in anderen
Situationen, in denen die Ablesbarkeit der
Instrumentengruppe durch die Blendung
von der Umgebung beeinträchtigt ist,
kann die Anzeigenabblendfunktion
ausgeschaltet werden, um die
Anzeigenhelligkeit zu erhöhen.Zum Aufheben der
Helligkeitsverminderung können Sie den
Knopf ganz nach oben drehen. Beim
Aufheben der Helligkeitsverminderung ist
ein Klicken hörbar.
HINWEIS
lMit diesem Symbol () wird der
Knopf zum Einstellen der Helligkeit
der Armaturenbrettbeleuchtung
bezeichnet.
lFalls der
Instrumentenbeleuchtungsreglerknopf in
die Position zum Aufheben der
Helligkeitsverminderung gestellt ist,
vermindert sich die Helligkeit der
Instrumentengruppenbeleuchtung
nicht, wenn der Scheinwerferschalter
wieder in die Position
oder
gestellt wird. Drehen Sie den
Instrumentenbeleuchtungsreglernach
links, um die Anzeigehelligkeit der
Instrumente zu verringern.
qAußentemperaturanzeige
Wenn die Zündung auf“ON”gestellt ist,
wird die Außentemperatur angezeigt.
Typ A
Typ B
4-28
Beim Fahren
Armaturenbrett und Anzeigen

HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:
lSehr tiefe oder sehr hohe
Temperaturen.
lPlötzliche
Außentemperaturschwankungen.
lStillstehendes Fahrzeug.
lBei geringer Fahrgeschwindigkeit.

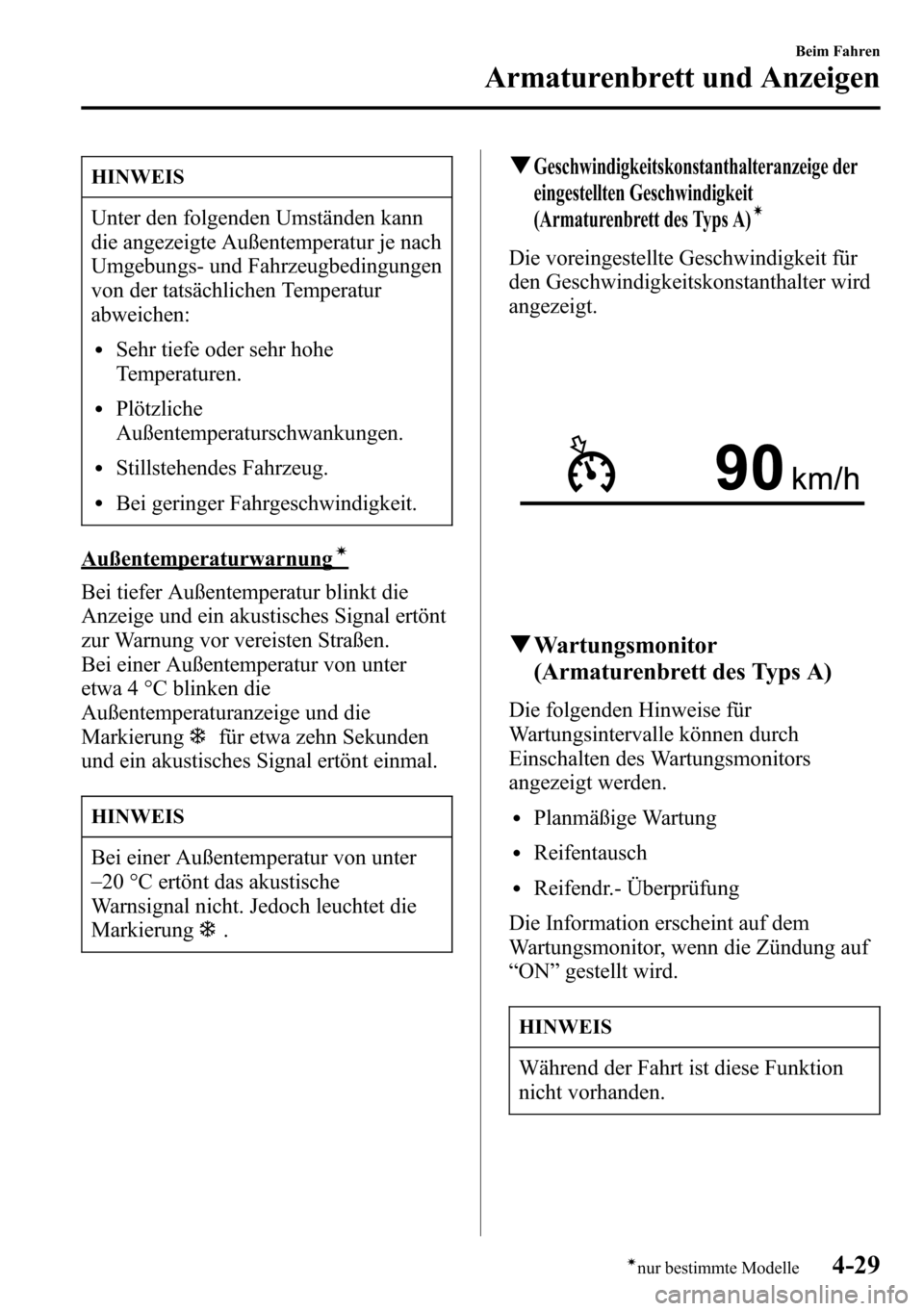

Außentemperaturwarnungí
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter
etwa 4 °C blinken die
Außentemperaturanzeige und die
Markierung
für etwa zehn Sekunden
und ein akustisches Signal ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
_
20 °C ertönt das akustische
Warnsignal nicht. Jedoch leuchtet die
Markierung
.
qGeschwindigkeitskonstanthalteranzeige der
eingestellten Geschwindigkeit
(Armaturenbrett des Typs A)
í
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
qWartungsmonitor
(Armaturenbrett des Typs A)
Die folgenden Hinweise für
Wartungsintervalle können durch
Einschalten des Wartungsmonitors
angezeigt werden.
lPlanmäßige Wartung
lReifentausch
lReifendr.- Überprüfung
Die Information erscheint auf dem
Wartungsmonitor, wenn die Zündung auf
“ON”gestellt wird.
HINWEIS
Während der Fahrt ist diese Funktion
nicht vorhanden.
Beim Fahren
Armaturenbrett und Anzeigen
4-29ínur bestimmte Modelle

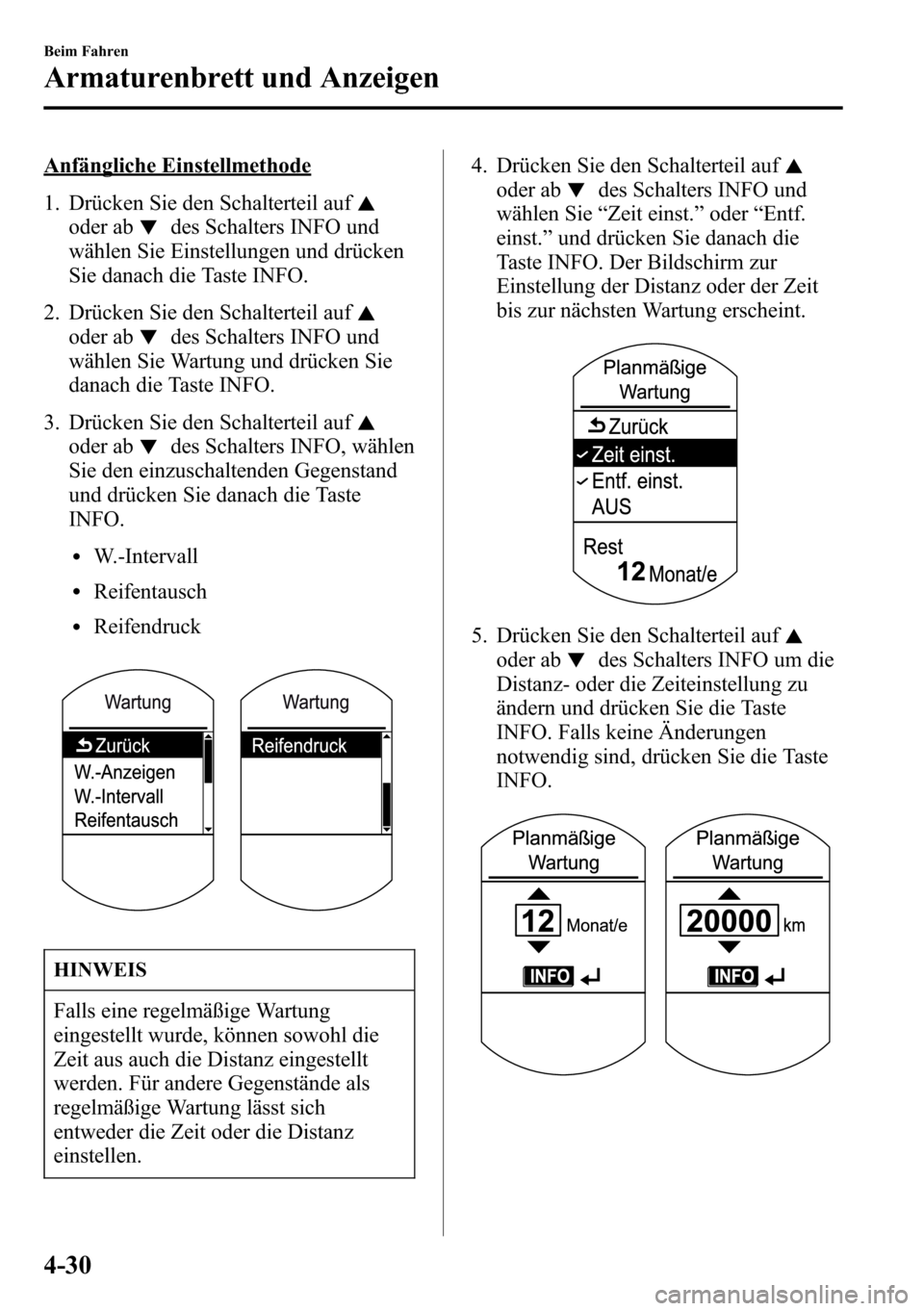

Anfängliche Einstellmethode
1. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie Einstellungen und drücken
Sie danach die Taste INFO.
2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie Wartung und drücken Sie
danach die Taste INFO.
3. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO, wählen
Sie den einzuschaltenden Gegenstand
und drücken Sie danach die Taste
INFO.
lW.-Intervall
lReifentausch
lReifendruck
HINWEIS
Falls eine regelmäßige Wartung
eingestellt wurde, können sowohl die
Zeit aus auch die Distanz eingestellt
werden. Für andere Gegenstände als
regelmäßige Wartung lässt sich
entweder die Zeit oder die Distanz
einstellen.4. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie“Zeit einst.”oder“Entf.
einst.”und drücken Sie danach die
Taste INFO. Der Bildschirm zur
Einstellung der Distanz oder der Zeit
bis zur nächsten Wartung erscheint.
5. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO um die
Distanz- oder die Zeiteinstellung zu
ändern und drücken Sie die Taste
INFO. Falls keine Änderungen
notwendig sind, drücken Sie die Taste
INFO.
4-30
Beim Fahren
Armaturenbrett und Anzeigen
