MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

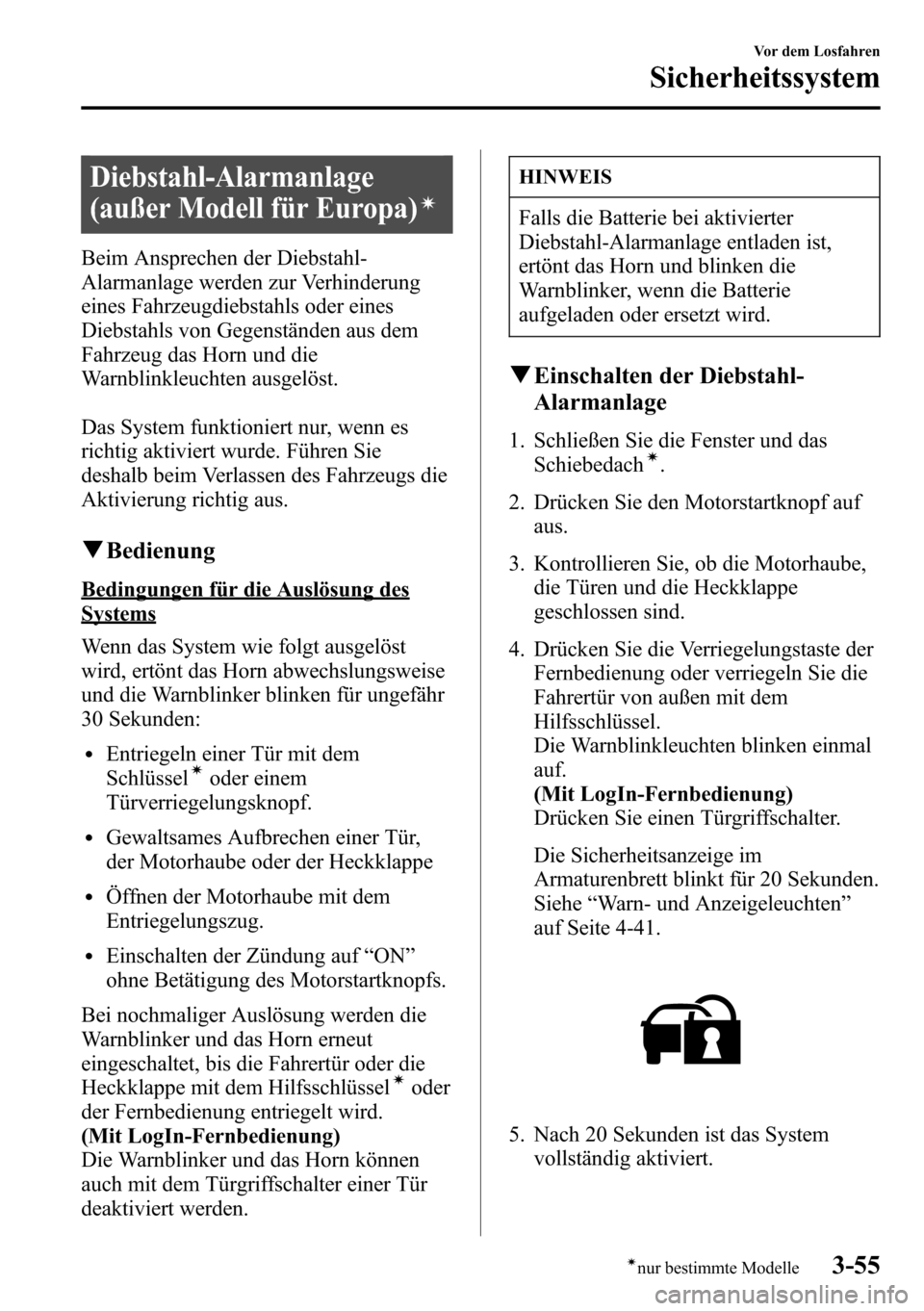

Diebstahl-Alarmanlage
(außer Modell für Europa)
í
Beim Ansprechen der Diebstahl-
Alarmanlage werden zur Verhinderung
eines Fahrzeugdiebstahls oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug das Horn und die
Warnblinkleuchten ausgelöst.
Das System funktioniert nur, wenn es
richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
qBedienung
Bedingungen für die Auslösung des
Systems
Wenn das System wie folgt ausgelöst
wird, ertönt das Horn abwechslungsweise
und die Warnblinker blinken für ungefähr
30 Sekunden:
lEntriegeln einer Tür mit dem
Schlüsselíoder einem
Türverriegelungsknopf.
lGewaltsames Aufbrechen einer Tür,
der Motorhaube oder der Heckklappe
lÖffnen der Motorhaube mit dem
Entriegelungszug.
lEinschalten der Zündung auf“ON”
ohne Betätigung des Motorstartknopfs.
Bei nochmaliger Auslösung werden die
Warnblinker und das Horn erneut
eingeschaltet, bis die Fahrertür oder die
Heckklappe mit dem Hilfsschlüssel
íoder
der Fernbedienung entriegelt wird.
(Mit LogIn-Fernbedienung)
Die Warnblinker und das Horn können
auch mit dem Türgriffschalter einer Tür
deaktiviert werden.
HINWEIS
Falls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt das Horn und blinken die
Warnblinker, wenn die Batterie
aufgeladen oder ersetzt wird.
qEinschalten der Diebstahl-
Alarmanlage
1. Schließen Sie die Fenster und das
Schiebedachí.
2. Drücken Sie den Motorstartknopf auf
aus.
3. Kontrollieren Sie, ob die Motorhaube,
die Türen und die Heckklappe
geschlossen sind.
4. Drücken Sie die Verriegelungstaste der
Fernbedienung oder verriegeln Sie die
Fahrertür von außen mit dem
Hilfsschlüssel.
Die Warnblinkleuchten blinken einmal
auf.
(Mit LogIn-Fernbedienung)
Drücken Sie einen Türgriffschalter.
Die Sicherheitsanzeige im
Armaturenbrett blinkt für 20 Sekunden.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-41.
5. Nach 20 Sekunden ist das System
vollständig aktiviert.
Vor dem Losfahren
Sicherheitssystem
3-55ínur bestimmte Modelle

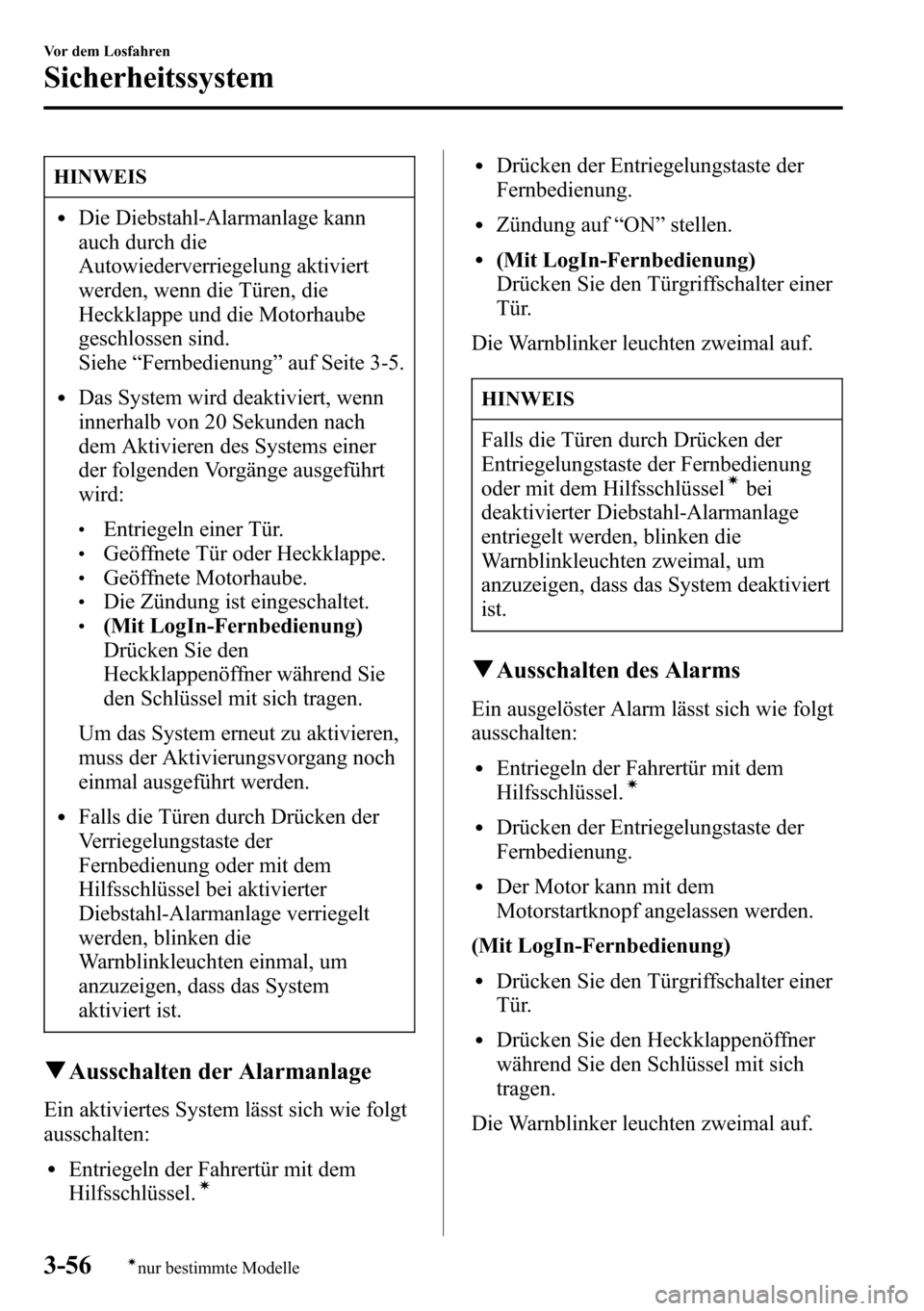

HINWEIS
lDie Diebstahl-Alarmanlage kann
auch durch die
Autowiederverriegelung aktiviert
werden, wenn die Türen, die
Heckklappe und die Motorhaube
geschlossen sind.
Siehe“Fernbedienung”auf Seite 3-5.
lDas System wird deaktiviert, wenn
innerhalb von 20 Sekunden nach
dem Aktivieren des Systems einer
der folgenden Vorgänge ausgeführt
wird:
lEntriegeln einer Tür.lGeöffnete Tür oder Heckklappe.lGeöffnete Motorhaube.lDie Zündung ist eingeschaltet.l(Mit LogIn-Fernbedienung)
Drücken Sie den
Heckklappenöffner während Sie
den Schlüssel mit sich tragen.
Um das System erneut zu aktivieren,
muss der Aktivierungsvorgang noch
einmal ausgeführt werden.
lFalls die Türen durch Drücken der
Verriegelungstaste der
Fernbedienung oder mit dem
Hilfsschlüssel bei aktivierter
Diebstahl-Alarmanlage verriegelt
werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System
aktiviert ist.
qAusschalten der Alarmanlage
Ein aktiviertes System lässt sich wie folgt
ausschalten:
lEntriegeln der Fahrertür mit dem
Hilfsschlüssel.í
lDrücken der Entriegelungstaste der
Fernbedienung.
lZündung auf“ON”stellen.
l(Mit LogIn-Fernbedienung)
Drücken Sie den Türgriffschalter einer
Tür.
Die Warnblinker leuchten zweimal auf.
HINWEIS
Falls die Türen durch Drücken der
Entriegelungstaste der Fernbedienung
oder mit dem Hilfsschlüssel
íbei
deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System deaktiviert
ist.
qAusschalten des Alarms
Ein ausgelöster Alarm lässt sich wie folgt
ausschalten:
lEntriegeln der Fahrertür mit dem
Hilfsschlüssel.í
lDrücken der Entriegelungstaste der
Fernbedienung.
lDer Motor kann mit dem
Motorstartknopf angelassen werden.
(Mit LogIn-Fernbedienung)
lDrücken Sie den Türgriffschalter einer
Tür.
lDrücken Sie den Heckklappenöffner
während Sie den Schlüssel mit sich
tragen.
Die Warnblinker leuchten zweimal auf.
3-56
Vor dem Losfahren
ínur bestimmte Modelle
Sicherheitssystem

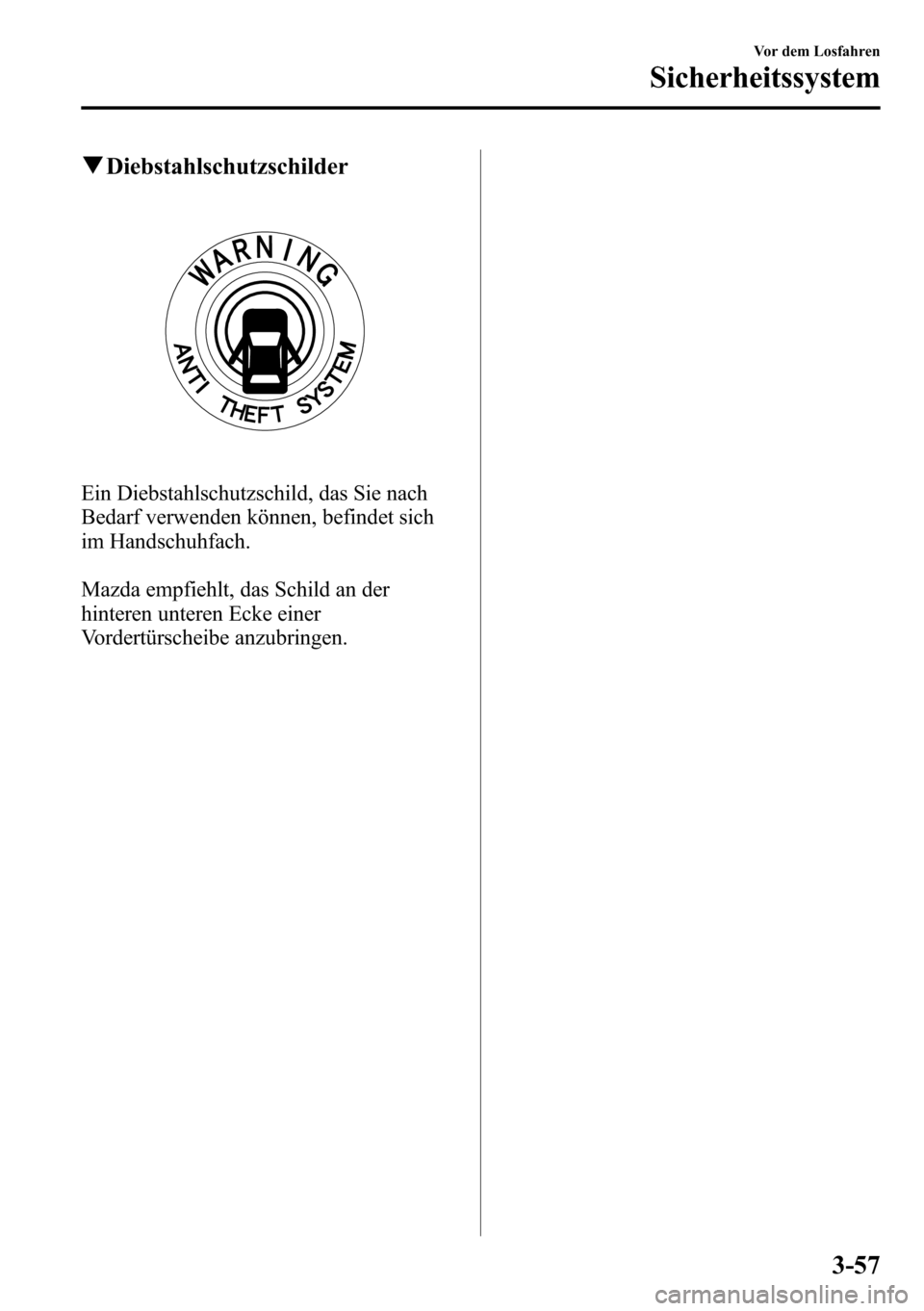

qDiebstahlschutzschilder
Ein Diebstahlschutzschild, das Sie nach
Bedarf verwenden können, befindet sich
im Handschuhfach.
Mazda empfiehlt, das Schild an der
hinteren unteren Ecke einer
Vordertürscheibe anzubringen.
Vor dem Losfahren
Sicherheitssystem
3-57

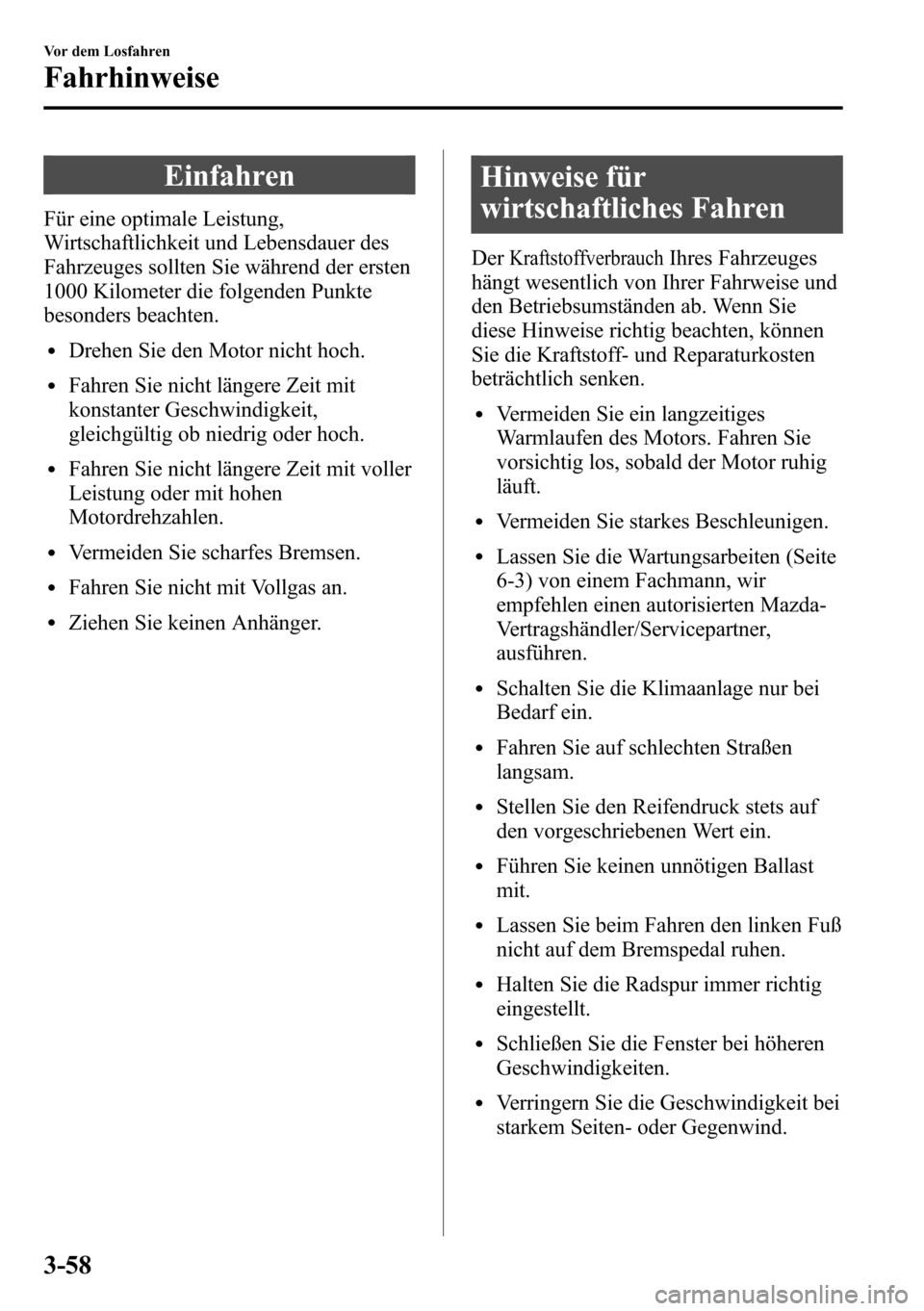

Einfahren
Für eine optimale Leistung,
Wirtschaftlichkeit und Lebensdauer des
Fahrzeuges sollten Sie während der ersten
1000 Kilometer die folgenden Punkte
besonders beachten.
lDrehen Sie den Motor nicht hoch.
lFahren Sie nicht längere Zeit mit
konstanter Geschwindigkeit,
gleichgültig ob niedrig oder hoch.
lFahren Sie nicht längere Zeit mit voller
Leistung oder mit hohen
Motordrehzahlen.
lVermeiden Sie scharfes Bremsen.
lFahren Sie nicht mit Vollgas an.
lZiehen Sie keinen Anhänger.
Hinweise für
wirtschaftliches Fahren
DerKraftstoffverbrauchIhres Fahrzeuges
hängt wesentlich von Ihrer Fahrweise und
den Betriebsumständen ab. Wenn Sie
diese Hinweise richtig beachten, können
Sie die Kraftstoff- und Reparaturkosten
beträchtlich senken.
lVermeiden Sie ein langzeitiges
Warmlaufen des Motors. Fahren Sie
vorsichtig los, sobald der Motor ruhig
läuft.
lVermeiden Sie starkes Beschleunigen.
lLassen Sie die Wartungsarbeiten (Seite
6-3) von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
ausführen.
lSchalten Sie die Klimaanlage nur bei
Bedarf ein.
lFahren Sie auf schlechten Straßen
langsam.
lStellen Sie den Reifendruck stets auf
den vorgeschriebenen Wert ein.
lFühren Sie keinen unnötigen Ballast
mit.
lLassen Sie beim Fahren den linken Fuß
nicht auf dem Bremspedal ruhen.
lHalten Sie die Radspur immer richtig
eingestellt.
lSchließen Sie die Fenster bei höheren
Geschwindigkeiten.
lVerringern Sie die Geschwindigkeit bei
starkem Seiten- oder Gegenwind.
3-58
Vor dem Losfahren
Fahrhinweise

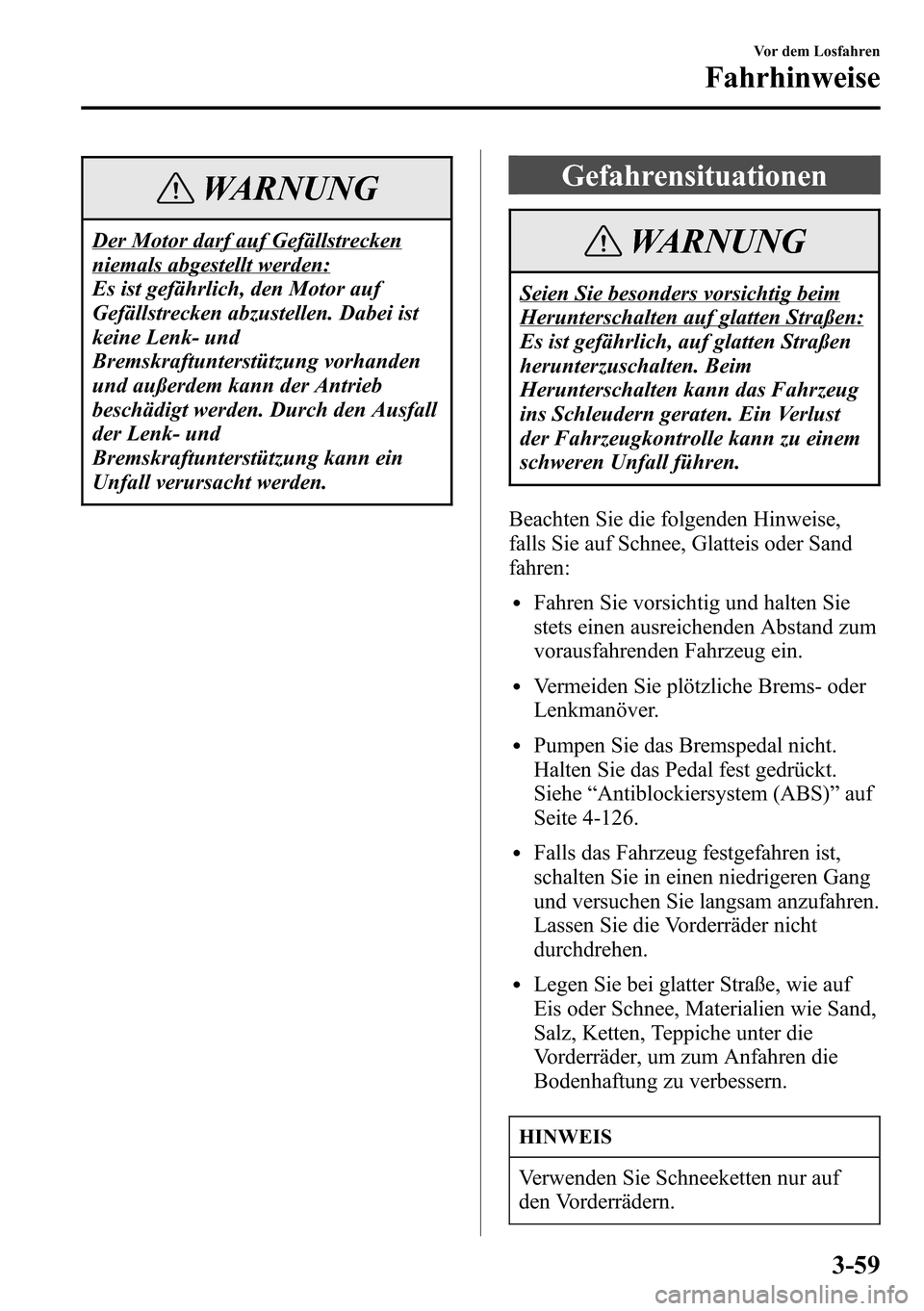

WARNUNG
Der Motor darf auf Gefällstrecken
niemals abgestellt werden:
Es ist gefährlich, den Motor auf
Gefällstrecken abzustellen. Dabei ist
keine Lenk- und
Bremskraftunterstützung vorhanden
und außerdem kann der Antrieb
beschädigt werden. Durch den Ausfall
der Lenk- und
Bremskraftunterstützung kann ein
Unfall verursacht werden.
Gefahrensituationen
WARNUNG
Seien Sie besonders vorsichtig beim
Herunterschalten auf glatten Straßen:
Es ist gefährlich, auf glatten Straßen
herunterzuschalten. Beim
Herunterschalten kann das Fahrzeug
ins Schleudern geraten. Ein Verlust
der Fahrzeugkontrolle kann zu einem
schweren Unfall führen.
Beachten Sie die folgenden Hinweise,
falls Sie auf Schnee, Glatteis oder Sand
fahren:
lFahren Sie vorsichtig und halten Sie
stets einen ausreichenden Abstand zum
vorausfahrenden Fahrzeug ein.
lVermeiden Sie plötzliche Brems- oder
Lenkmanöver.
lPumpen Sie das Bremspedal nicht.
Halten Sie das Pedal fest gedrückt.
Siehe“Antiblockiersystem (ABS)”auf
Seite 4-126.
lFalls das Fahrzeug festgefahren ist,
schalten Sie in einen niedrigeren Gang
und versuchen Sie langsam anzufahren.
Lassen Sie die Vorderräder nicht
durchdrehen.
lLegen Sie bei glatter Straße, wie auf
Eis oder Schnee, Materialien wie Sand,
Salz, Ketten, Teppiche unter die
Vorderräder, um zum Anfahren die
Bodenhaftung zu verbessern.
HINWEIS
Verwenden Sie Schneeketten nur auf
den Vorderrädern.
Vor dem Losfahren
Fahrhinweise
3-59

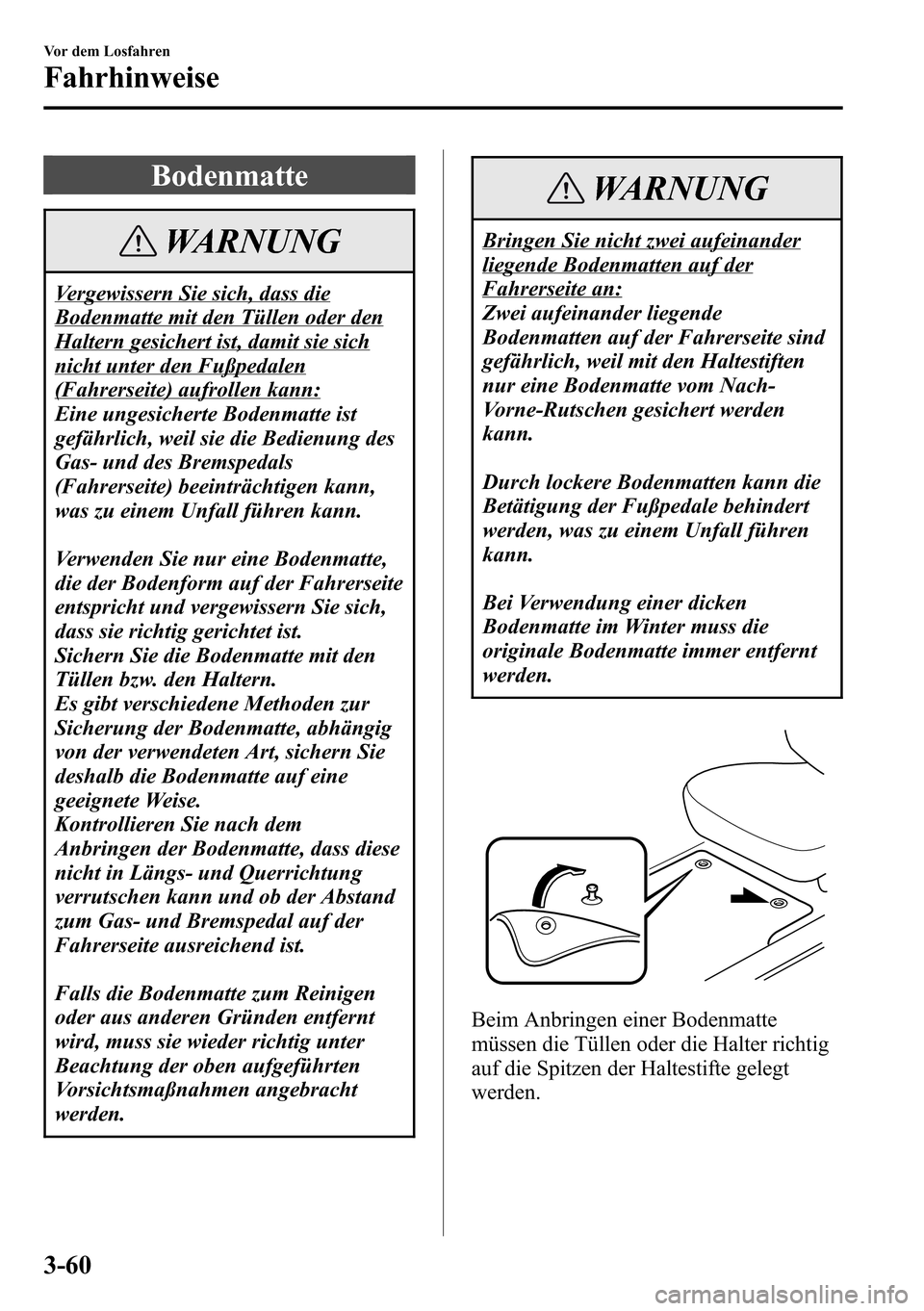

Bodenmatte
WARNUNG
Vergewissern Sie sich, dass die
Bodenmatte mit den Tüllen oder den
Haltern gesichert ist, damit sie sich
nicht unter den Fußpedalen
(Fahrerseite) aufrollen kann:
Eine ungesicherte Bodenmatte ist
gefährlich, weil sie die Bedienung des
Gas- und des Bremspedals
(Fahrerseite) beeinträchtigen kann,
was zu einem Unfall führen kann.
Verwenden Sie nur eine Bodenmatte,
die der Bodenform auf der Fahrerseite
entspricht und vergewissern Sie sich,
dass sie richtig gerichtet ist.
Sichern Sie die Bodenmatte mit den
Tüllen bzw. den Haltern.
Es gibt verschiedene Methoden zur
Sicherung der Bodenmatte, abhängig
von der verwendeten Art, sichern Sie
deshalb die Bodenmatte auf eine
geeignete Weise.
Kontrollieren Sie nach dem
Anbringen der Bodenmatte, dass diese
nicht in Längs- und Querrichtung
verrutschen kann und ob der Abstand
zum Gas- und Bremspedal auf der
Fahrerseite ausreichend ist.
Falls die Bodenmatte zum Reinigen
oder aus anderen Gründen entfernt
wird, muss sie wieder richtig unter
Beachtung der oben aufgeführten
Vorsichtsmaßnahmen angebracht
werden.
WARNUNG
Bringen Sie nicht zwei aufeinander
liegende Bodenmatten auf der
Fahrerseite an:
Zwei aufeinander liegende
Bodenmatten auf der Fahrerseite sind
gefährlich, weil mit den Haltestiften
nur eine Bodenmatte vom Nach-
Vorne-Rutschen gesichert werden
kann.
Durch lockere Bodenmatten kann die
Betätigung der Fußpedale behindert
werden, was zu einem Unfall führen
kann.
Bei Verwendung einer dicken
Bodenmatte im Winter muss die
originale Bodenmatte immer entfernt
werden.
Beim Anbringen einer Bodenmatte
müssen die Tüllen oder die Halter richtig
auf die Spitzen der Haltestifte gelegt
werden.
3-60
Vor dem Losfahren
Fahrhinweise

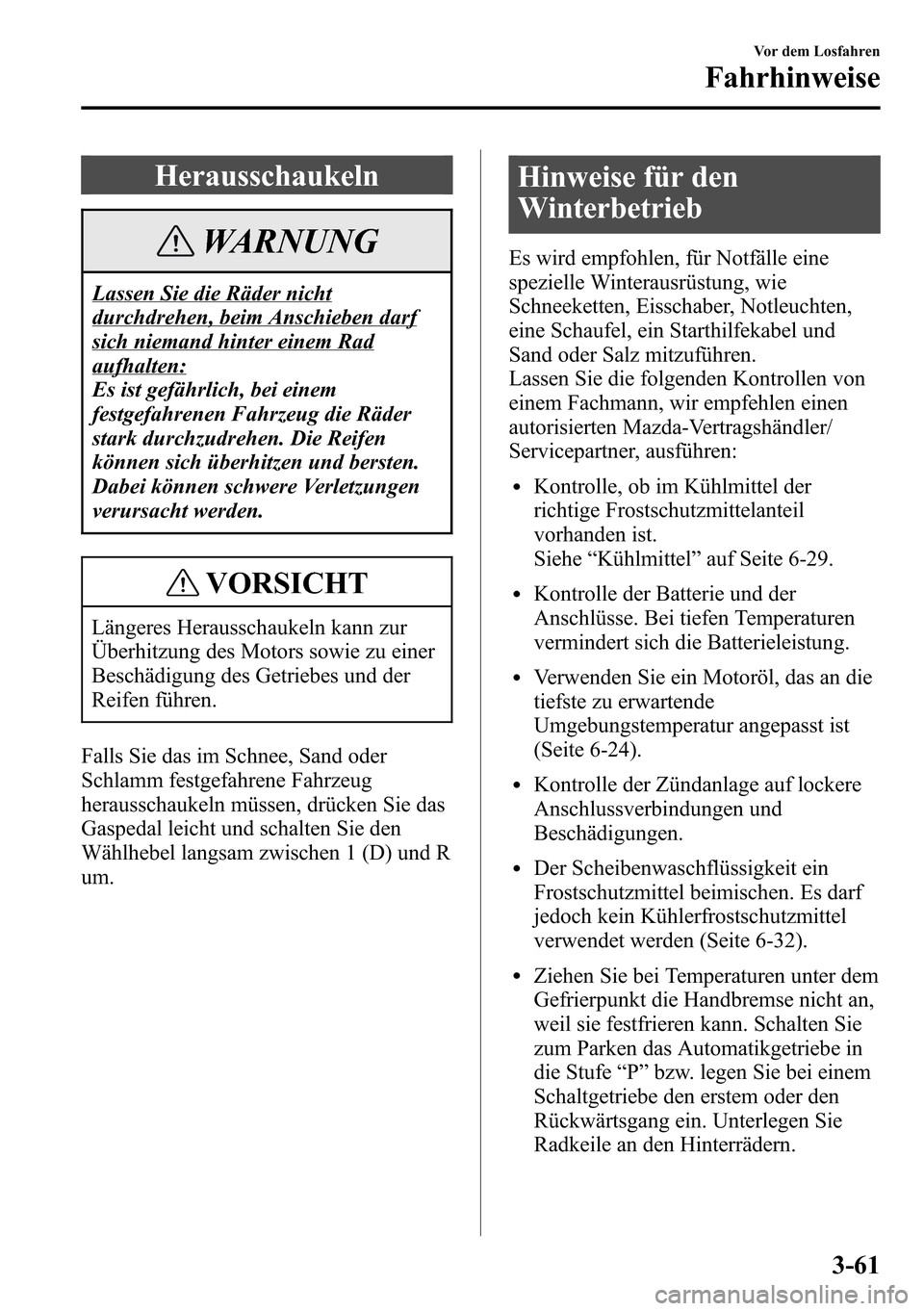

Herausschaukeln
WARNUNG
Lassen Sie die Räder nicht
durchdrehen, beim Anschieben darf
sich niemand hinter einem Rad
aufhalten:
Es ist gefährlich, bei einem
festgefahrenen Fahrzeug die Räder
stark durchzudrehen. Die Reifen
können sich überhitzen und bersten.
Dabei können schwere Verletzungen
verursacht werden.
VORSICHT
Längeres Herausschaukeln kann zur
Überhitzung des Motors sowie zu einer
Beschädigung des Getriebes und der
Reifen führen.
Falls Sie das im Schnee, Sand oder
Schlamm festgefahrene Fahrzeug
herausschaukeln müssen, drücken Sie das
Gaspedal leicht und schalten Sie den
Wählhebel langsam zwischen 1 (D) und R
um.
Hinweise für den
Winterbetrieb
Es wird empfohlen, für Notfälle eine
spezielle Winterausrüstung, wie
Schneeketten, Eisschaber, Notleuchten,
eine Schaufel, ein Starthilfekabel und
Sand oder Salz mitzuführen.
Lassen Sie die folgenden Kontrollen von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, ausführen:
lKontrolle, ob im Kühlmittel der
richtige Frostschutzmittelanteil
vorhanden ist.
Siehe“Kühlmittel”auf Seite 6-29.
lKontrolle der Batterie und der
Anschlüsse. Bei tiefen Temperaturen
vermindert sich die Batterieleistung.
lVerwenden Sie ein Motoröl, das an die
tiefste zu erwartende
Umgebungstemperatur angepasst ist
(Seite 6-24).
lKontrolle der Zündanlage auf lockere
Anschlussverbindungen und
Beschädigungen.
lDer Scheibenwaschflüssigkeit ein
Frostschutzmittel beimischen. Es darf
jedoch kein Kühlerfrostschutzmittel
verwendet werden (Seite 6-32).
lZiehen Sie bei Temperaturen unter dem
Gefrierpunkt die Handbremse nicht an,
weil sie festfrieren kann. Schalten Sie
zum Parken das Automatikgetriebe in
die Stufe“P”bzw. legen Sie bei einem
Schaltgetriebe den erstem oder den
Rückwärtsgang ein. Unterlegen Sie
Radkeile an den Hinterrädern.
Vor dem Losfahren
Fahrhinweise
3-61

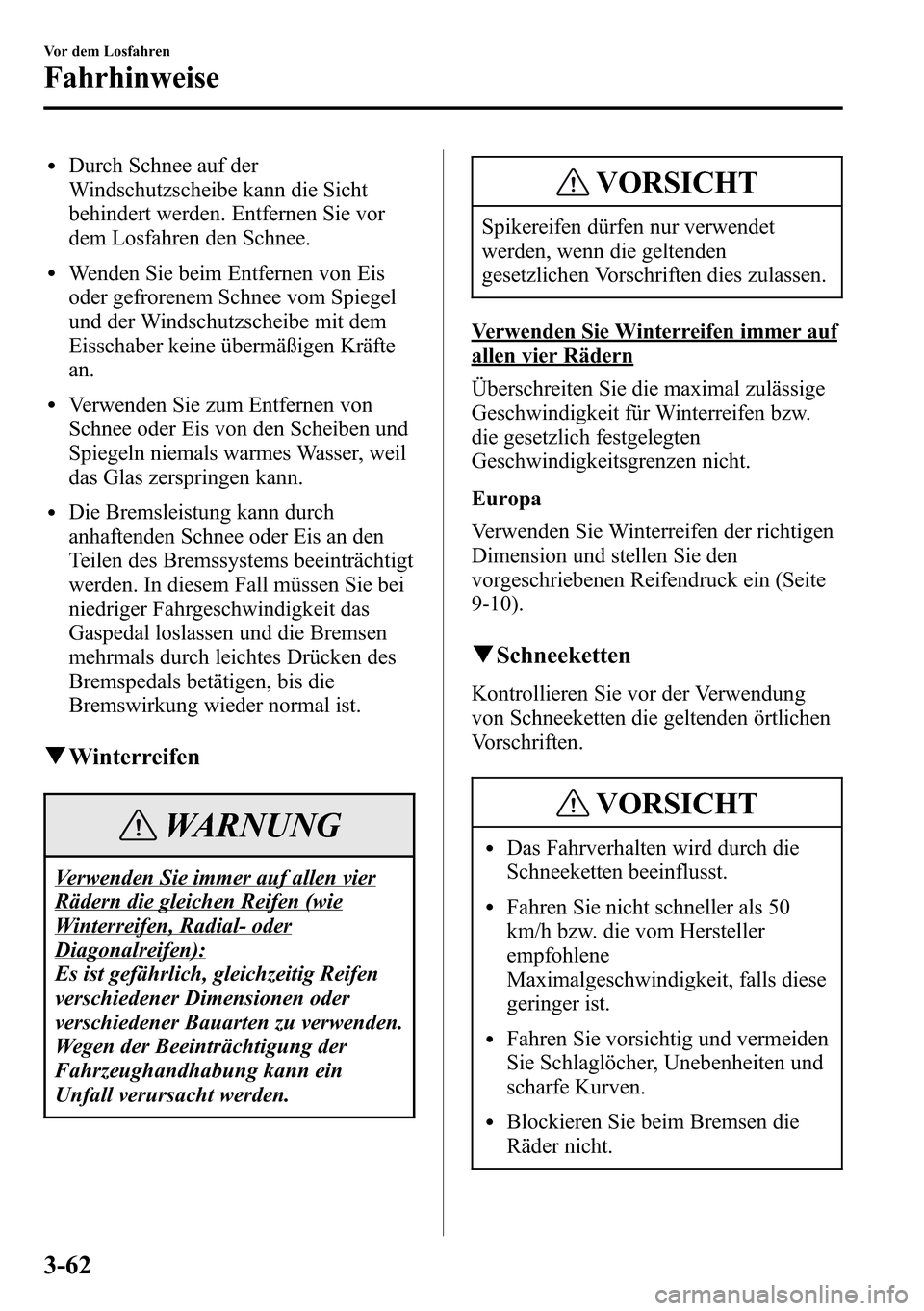

lDurch Schnee auf der
Windschutzscheibe kann die Sicht
behindert werden. Entfernen Sie vor
dem Losfahren den Schnee.
lWenden Sie beim Entfernen von Eis
oder gefrorenem Schnee vom Spiegel
und der Windschutzscheibe mit dem
Eisschaber keine übermäßigen Kräfte
an.
lVerwenden Sie zum Entfernen von
Schnee oder Eis von den Scheiben und
Spiegeln niemals warmes Wasser, weil
das Glas zerspringen kann.
lDie Bremsleistung kann durch
anhaftenden Schnee oder Eis an den
Teilen des Bremssystems beeinträchtigt
werden. In diesem Fall müssen Sie bei
niedriger Fahrgeschwindigkeit das
Gaspedal loslassen und die Bremsen
mehrmals durch leichtes Drücken des
Bremspedals betätigen, bis die
Bremswirkung wieder normal ist.
qWinterreifen
WARNUNG
Verwenden Sie immer auf allen vier
Rädern die gleichen Reifen (wie
Winterreifen, Radial- oder
Diagonalreifen):
Es ist gefährlich, gleichzeitig Reifen
verschiedener Dimensionen oder
verschiedener Bauarten zu verwenden.
Wegen der Beeinträchtigung der
Fahrzeughandhabung kann ein
Unfall verursacht werden.
VORSICHT
Spikereifen dürfen nur verwendet
werden, wenn die geltenden
gesetzlichen Vorschriften dies zulassen.
Verwenden Sie Winterreifen immer auf
allen vier Rädern
Überschreiten Sie die maximal zulässige
Geschwindigkeit für Winterreifen bzw.
die gesetzlich festgelegten
Geschwindigkeitsgrenzen nicht.
Europa
Verwenden Sie Winterreifen der richtigen
Dimension und stellen Sie den
vorgeschriebenen Reifendruck ein (Seite
9-10).
qSchneeketten
Kontrollieren Sie vor der Verwendung
von Schneeketten die geltenden örtlichen
Vorschriften.
VORSICHT
lDas Fahrverhalten wird durch die
Schneeketten beeinflusst.
lFahren Sie nicht schneller als 50
km/h bzw. die vom Hersteller
empfohlene
Maximalgeschwindigkeit, falls diese
geringer ist.
lFahren Sie vorsichtig und vermeiden
Sie Schlaglöcher, Unebenheiten und
scharfe Kurven.
lBlockieren Sie beim Bremsen die
Räder nicht.
3-62
Vor dem Losfahren
Fahrhinweise

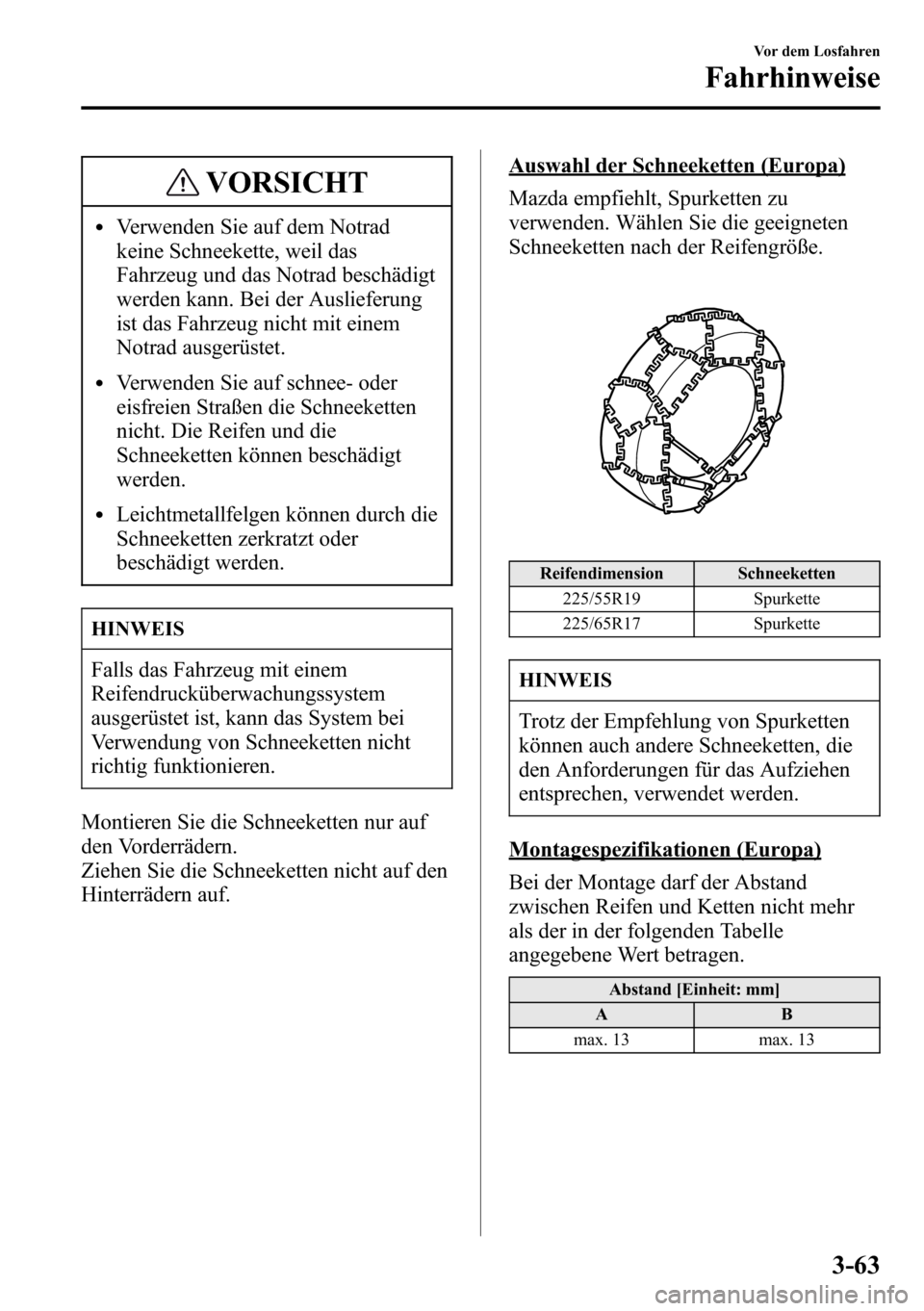

VORSICHT
lVerwenden Sie auf dem Notrad
keine Schneekette, weil das
Fahrzeug und das Notrad beschädigt
werden kann. Bei der Auslieferung
ist das Fahrzeug nicht mit einem
Notrad ausgerüstet.
lVerwenden Sie auf schnee- oder
eisfreien Straßen die Schneeketten
nicht. Die Reifen und die
Schneeketten können beschädigt
werden.
lLeichtmetallfelgen können durch die
Schneeketten zerkratzt oder
beschädigt werden.
HINWEIS
Falls das Fahrzeug mit einem
Reifendrucküberwachungssystem
ausgerüstet ist, kann das System bei
Verwendung von Schneeketten nicht
richtig funktionieren.
Montieren Sie die Schneeketten nur auf
den Vorderrädern.
Ziehen Sie die Schneeketten nicht auf den
Hinterrädern auf.
Auswahl der Schneeketten (Europa)
Mazda empfiehlt, Spurketten zu
verwenden. Wählen Sie die geeigneten
Schneeketten nach der Reifengröße.
Reifendimension Schneeketten
225/55R19 Spurkette
225/65R17 Spurkette
HINWEIS
Trotz der Empfehlung von Spurketten
können auch andere Schneeketten, die
den Anforderungen für das Aufziehen
entsprechen, verwendet werden.
Montagespezifikationen (Europa)
Bei der Montage darf der Abstand
zwischen Reifen und Ketten nicht mehr
als der in der folgenden Tabelle
angegebene Wert betragen.
Abstand [Einheit: mm]
AB
max. 13 max. 13
Vor dem Losfahren
Fahrhinweise
3-63

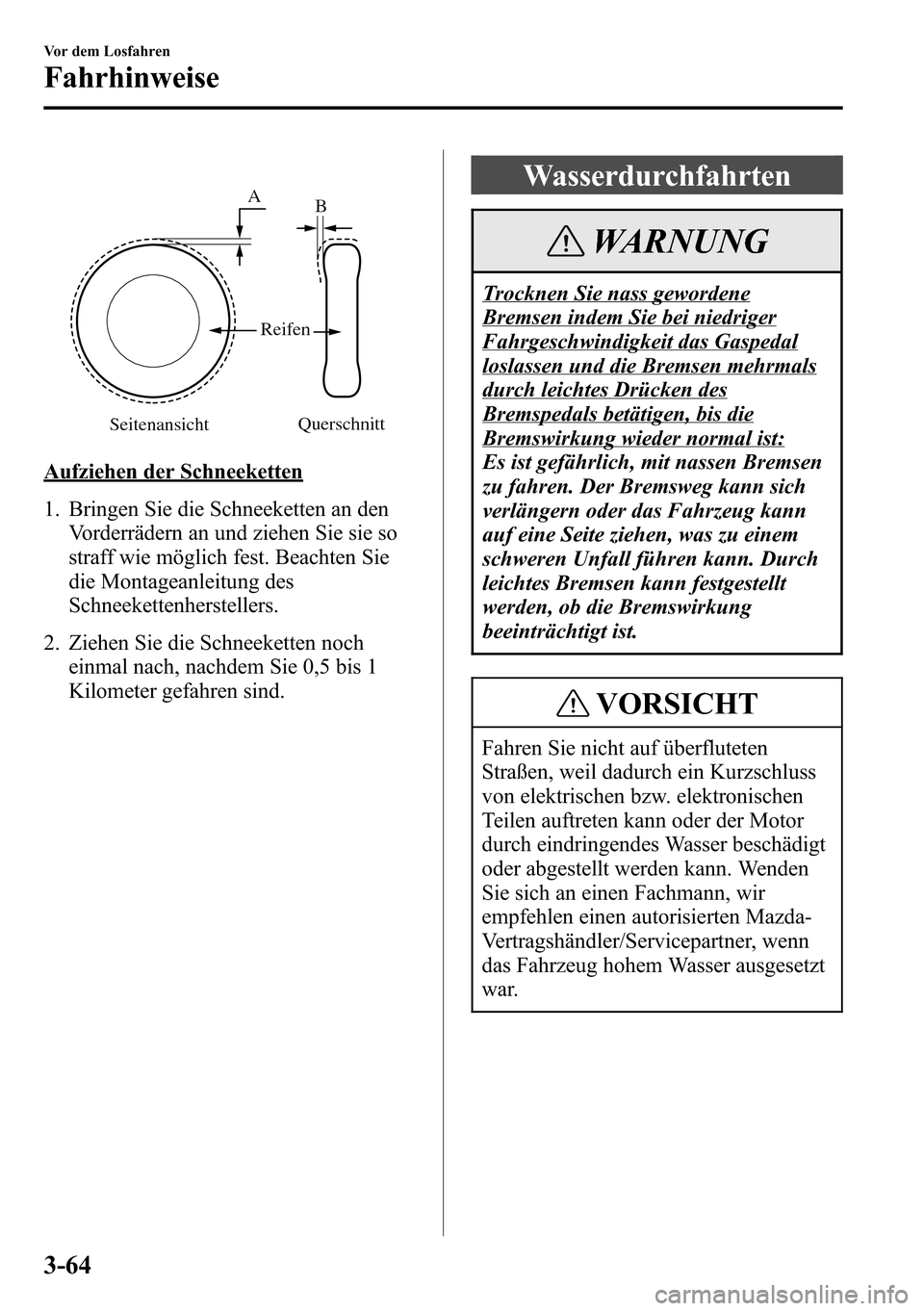

SeitenansichtQuerschnitt Reifen
A
B
Aufziehen der Schneeketten
1. Bringen Sie die Schneeketten an den
Vorderrädern an und ziehen Sie sie so
straff wie möglich fest. Beachten Sie
die Montageanleitung des
Schneekettenherstellers.
2. Ziehen Sie die Schneeketten noch
einmal nach, nachdem Sie 0,5 bis 1
Kilometer gefahren sind.
Wasserdurchfahrten
WARNUNG
Trocknen Sie nass gewordene
Bremsen indem Sie bei niedriger
Fahrgeschwindigkeit das Gaspedal
loslassen und die Bremsen mehrmals
durch leichtes Drücken des
Bremspedals betätigen, bis die
Bremswirkung wieder normal ist:
Es ist gefährlich, mit nassen Bremsen
zu fahren. Der Bremsweg kann sich
verlängern oder das Fahrzeug kann
auf eine Seite ziehen, was zu einem
schweren Unfall führen kann. Durch
leichtes Bremsen kann festgestellt
werden, ob die Bremswirkung
beeinträchtigt ist.
VORSICHT
Fahren Sie nicht auf überfluteten
Straßen, weil dadurch ein Kurzschluss
von elektrischen bzw. elektronischen
Teilen auftreten kann oder der Motor
durch eindringendes Wasser beschädigt
oder abgestellt werden kann. Wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn
das Fahrzeug hohem Wasser ausgesetzt
war.
3-64
Vor dem Losfahren
Fahrhinweise
