MAZDA MODEL CX-5 2013 Brukerhåndbok (in Norwegian)

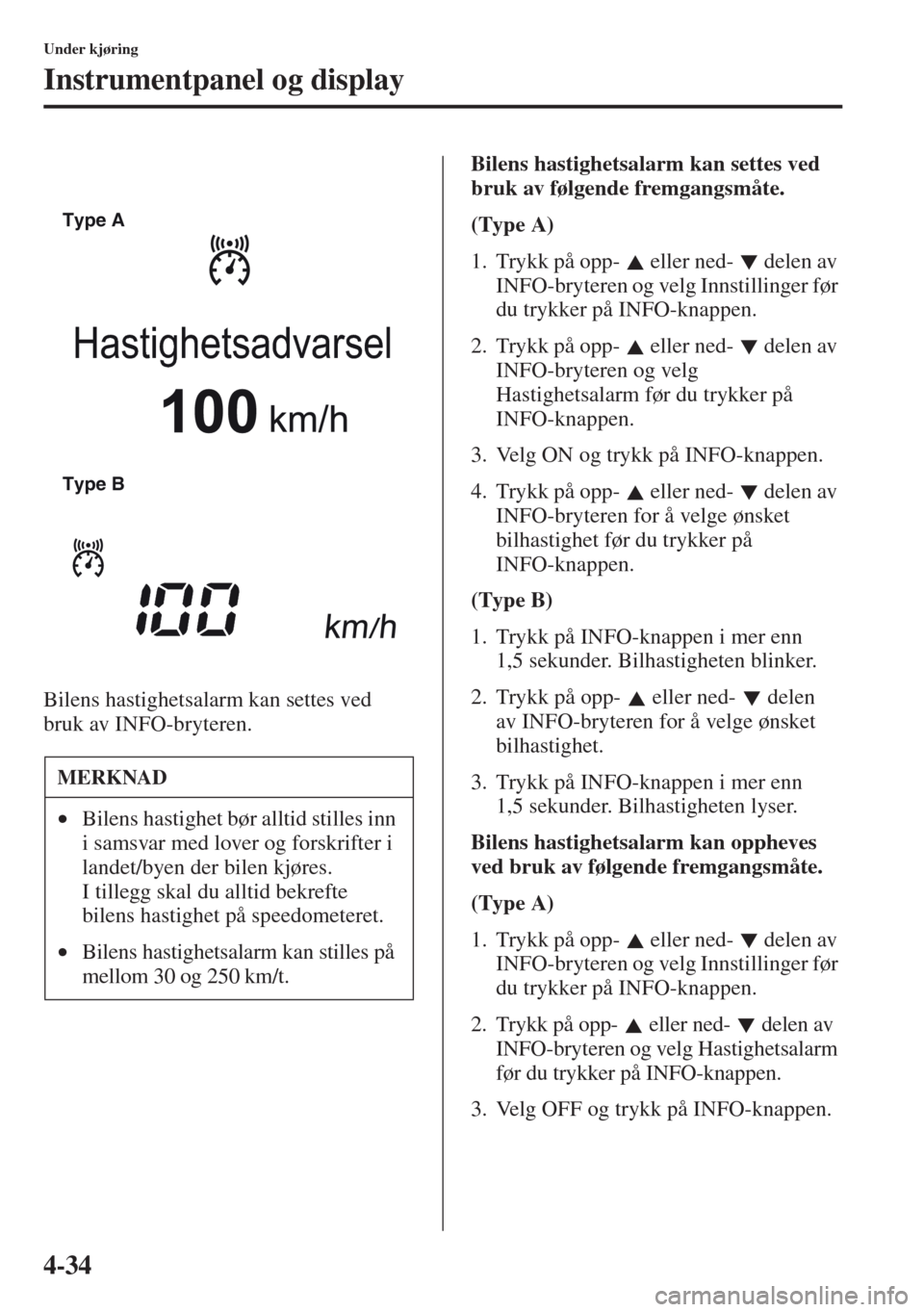

4-34
Under kjøring
Instrumentpanel og display
Bilens hastighetsalarm kan settes ved
bruk av INFO-bryteren.Bilens hastighetsalarm kan settes ved
bruk av følgende fremgangsmåte.
(Type A)
1. Trykk på opp- eller ned- delen av
INFO-bryteren og velg Innstillinger før
du trykker på INFO-knappen.
2. Trykk på opp- eller ned- delen av
INFO-bryteren og velg
Hastighetsalarm før du trykker på
INFO-knappen.
3. Velg ON og trykk på INFO-knappen.
4. Trykk på opp- eller ned- delen av
INFO-bryteren for å velge ønsket
bilhastighet før du trykker på
INFO-knappen.
(Type B)
1. Trykk på INFO-knappen i mer enn
1,5 sekunder. Bilhastigheten blinker.
2. Trykk på opp- eller ned- delen
av INFO-bryteren for å velge ønsket
bilhastighet.
3. Trykk på INFO-knappen i mer enn
1,5 sekunder. Bilhastigheten lyser.
Bilens hastighetsalarm kan oppheves
ved bruk av følgende fremgangsmåte.
(Type A)
1. Trykk på opp- eller ned- delen av
INFO-bryteren og velg Innstillinger før
du trykker på INFO-knappen.
2. Trykk på opp- eller ned- delen av
INFO-bryteren og velg Hastighetsalarm
før du trykker på INFO-knappen.
3. Velg OFF og trykk på INFO-knappen.
MERKNAD
•Bilens hastighet bør alltid stilles inn
i samsvar med lover og forskrifter i
landet/byen der bilen kjøres.
I tillegg skal du alltid bekrefte
bilens hastighet på speedometeret.
•Bilens hastighetsalarm kan stilles på
mellom 30 og 250 km/t.
Type A
Type B
Hastighetsadvarsel

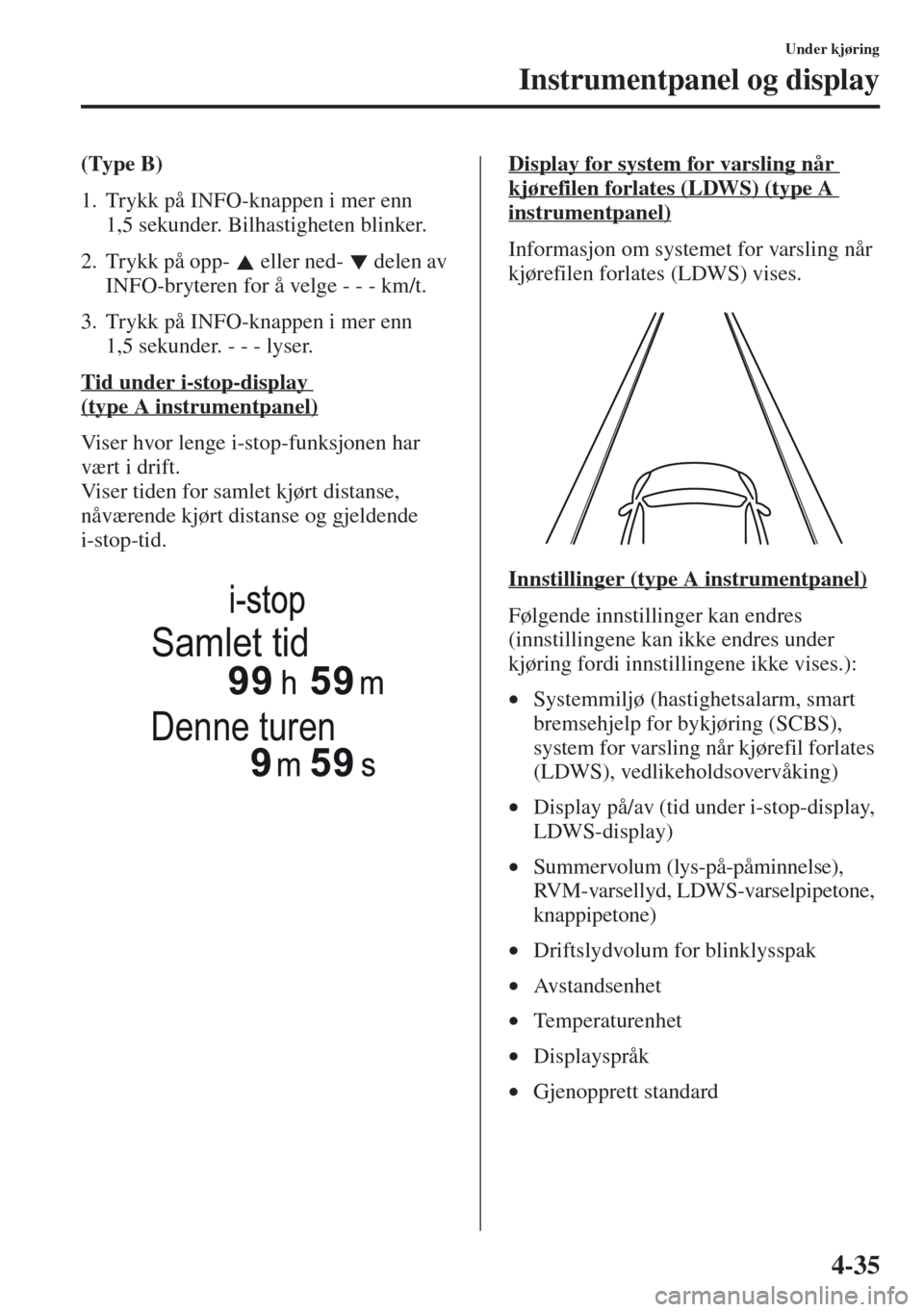

4-35
Under kjøring
Instrumentpanel og display
(Type B)
1. Trykk på INFO-knappen i mer enn
1,5 sekunder. Bilhastigheten blinker.
2. Trykk på opp- eller ned- delen av
INFO-bryteren for å velge - - - km/t.
3. Trykk på INFO-knappen i mer enn
1,5 sekunder. - - - lyser.
Tid under i-stop-display
(type A instrumentpanel)
Viser hvor lenge i-stop-funksjonen har
vært i drift.
Viser tiden for samlet kjørt distanse,
nåværende kjørt distanse og gjeldende
i-stop-tid.Display for system for varsling når
kjørefilen forlates (LDWS) (type A
instrumentpanel)
Informasjon om systemet for varsling når
kjørefilen forlates (LDWS) vises.
Innstillinger (type A instrumentpanel)
Følgende innstillinger kan endres
(innstillingene kan ikke endres under
kjøring fordi innstillingene ikke vises.):
•Systemmiljø (hastighetsalarm, smart
bremsehjelp for bykjøring (SCBS),
system for varsling når kjørefil forlates
(LDWS), vedlikeholdsovervåking)
•Display på/av (tid under i-stop-display,
LDWS-display)
•Summervolum (lys-på-påminnelse),
RVM-varsellyd, LDWS-varselpipetone,
knappipetone)
•Driftslydvolum for blinklysspak
•Avstandsenhet
•Temperaturenhet
•Displayspråk
•Gjenopprett standard
Samlet tid
Denne turen

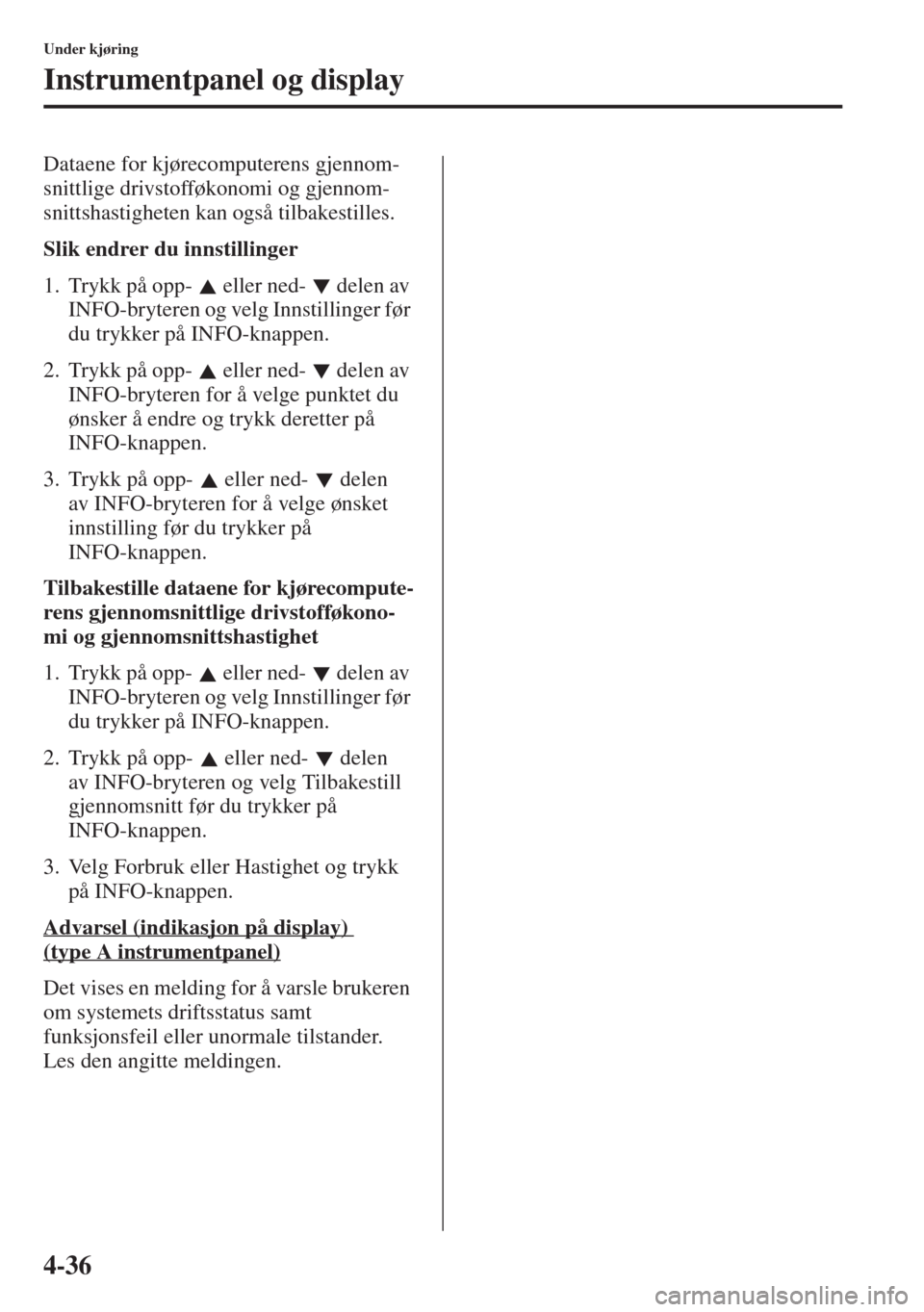

4-36
Under kjøring
Instrumentpanel og display
Dataene for kjørecomputerens gjennom-
snittlige drivstofføkonomi og gjennom-
snittshastigheten kan også tilbakestilles.
Slik endrer du innstillinger
1. Trykk på opp- eller ned- delen av
INFO-bryteren og velg Innstillinger før
du trykker på INFO-knappen.
2. Trykk på opp- eller ned- delen av
INFO-bryteren for å velge punktet du
ønsker å endre og trykk deretter på
INFO-knappen.
3. Trykk på opp- eller ned- delen
av INFO-bryteren for å velge ønsket
innstilling før du trykker på
INFO-knappen.
Tilbakestille dataene for kjørecompute-
rens gjennomsnittlige drivstofføkono-
mi og gjennomsnittshas
tighet
1. Trykk på opp- eller ned- delen av
INFO-bryteren og velg Innstillinger før
du trykker på INFO-knappen.
2. Trykk på opp- eller ned- delen
av INFO-bryteren og velg Tilbakestill
gjennomsnitt før du trykker på
INFO-knappen.
3. Velg Forbruk eller Hastighet og trykk
på INFO-knappen.
Advarsel (indikasjon på display)
(type A instrumentpanel)
Det vises en melding for å varsle brukeren
om systemets driftsstatus samt
funksjonsfeil eller unormale tilstander.
Les den angitte meldingen.

4-37
Under kjøring
Instrumentpanel og display
tType A
(Displayeksempel)
Vises som følger:
Indikasjon i display og hovedvarsellampe i instrumentpanelet tennes samtidig
Dette indikerer at det er en funksjonsfeil i bilsystemet. Kontroller meldingen som vises på
displayet og be om råd fra et ekspertverksted, vi anbefaler et autorisert Mazda-verksted. Du
finner detaljer i forklaringen av varsel-/indikatorlampene, i delen om varsel-/indikatorlamper,
som tilsvarer symbolet i øvre del av displayet. Hvis en melding ikke vises i displayet, må du
bruke INFO-bryteren til å vise skjermbildet ”Warning” (advarsel).
Varsel-/indikatorlamper
Varsel-/indikatorlamper vil vises i et av de fremhevede områdene.
Feil i
ladesystem.
Fare for
motorstans.
Hovedvarsellampe

4-38
Under kjøring
Instrumentpanel og display
Multiinformasjonsdisplay
En melding, om for eksempel systemets driftsstatus, en svikt eller noe unormalt, vises.
•(Når et symbol og en melding vises i displayet)
Du finner detaljer om symbolene som vises i øvre del av skjermen i listen for indikasjon
og tiltaksmetode.
•(Når det bare vises en melding i displayet)
Følg instruksene på displayet.
Hvis noe av innholdet i følgende illustrasjoner vises, kan det være et problem med bilen.
Tiltaksmetoden kan variere avhengig av meldingen.
Kontroller følgende illustrasjoner nedenfor.
Tiltak: Parker bilen med én gang, se på symbolet som vises i øvre del av skjermen og
se deretter ”listen med indikasjon og metode for tiltak” som inneholder symbolet, for
å se hvilket tiltak som skal treffes.
Tiltak: Kontakt et autorisert Mazda-verksted for å få bilen undersøkt. Se på symbolet
som vises i øvre del av skjermen og se på ”listen med indikasjon og metode for tiltak”
som inneholder symbolet, for å se hvilket tiltak som skal treffes.
Indikasjon på display
Indikasjon på display
Feil i
ladesystem.
Fare for
motorstans.Lavt oljetrykk
Fare for
motorskade
Sjekk oljenivåInspeksjon av
bremser
nødvendigFeil ved
servostyring.
Styringen kan bli
svært tung.
Stopp bilen
på sikkert sted
Inspeksjon av
motor nødvendigAutomatkasse
Oppsøk verksted!Nøkkelløst
system
inspeksjon
nødvendigDPF inspeksjon
nødvendig
HBC inspeksjon
nødvendigLDWS inspeksjon
nødvendig4WD system
inspeksjon
nødvendigTPMS inspeksjon
nødvendig

4-39
Under kjøring
Instrumentpanel og display
Tiltak: Kontakt et autorisert Mazda-verksted for å få bilen undersøkt.
Liste med indikasjon og metode for tiltak
Indikasjon på display
SignalVarsel-/indikatorlamperSide
Hovedvarsellampe 4-45
Varsellampe for bremsesystem 4-45
ABS-varsellampe 4-46
Varselindikator for ladesystem 4-47
Varselindikator for motorolje 4-47
Sjekk motorlampe 4-48
Varsellampe for høy kjølevæsketemperatur (rød) 4-48
Varsellampe for i-stop (gul) / indikatorlampe (grønn) for i-stop 4-49
Varsellampe (gul) / indikatorlampe (grønn) for system for overvåkning av
kjøretøy bak (RVM)4-51
Varsellampe (gul) / indikatorlampe (grønn) for varslingssystem når kjørefilen
forlates (LDWS)4-51
Varselindikator for 4-hjulsdrift 4-52
FSC
inspeksjon
nødvendigSCBS inspeksjon
nødvendigBatteri
kontrollsystem
inspeksjon
nødvendigBremsesystem
prioritetfunksjon
inspeksjon
nødvendig
Kjøretøysystem
inspeksjon
nødvendig

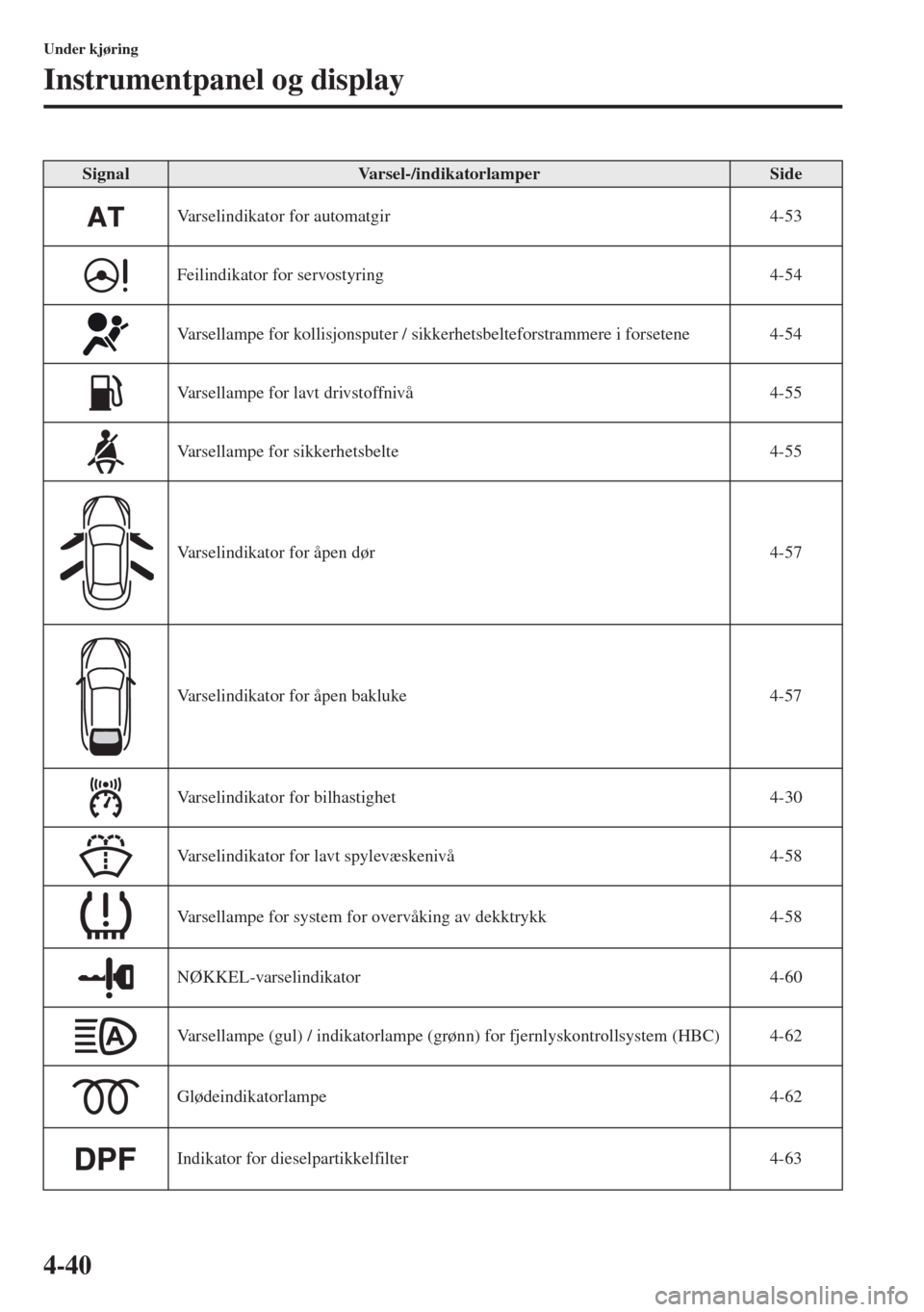

4-40
Under kjøring
Instrumentpanel og display
SignalVarsel-/indikatorlamperSide
Varselindikator for automatgir 4-53
Feilindikator for servostyring 4-54
Varsellampe for kollisjonsputer / sikkerhetsbelteforstrammere i forsetene 4-54
Varsellampe for lavt drivstoffnivå 4-55
Varsellampe for sikkerhetsbelte 4-55
Varselindikator for åpen dør 4-57
Varselindikator for åpen bakluke 4-57
Varselindikator for bilhastighet 4-30
Varselindikator for lavt spylevæskenivå 4-58
Varsellampe for system for overvåking av dekktrykk 4-58
NØKKEL-varselindikator 4-60
Varsellampe (gul) / indikatorlampe (grønn) for fjernlyskontrollsystem (HBC) 4-62
Glødeindikatorlampe 4-62
Indikator for dieselpartikkelfilter 4-63

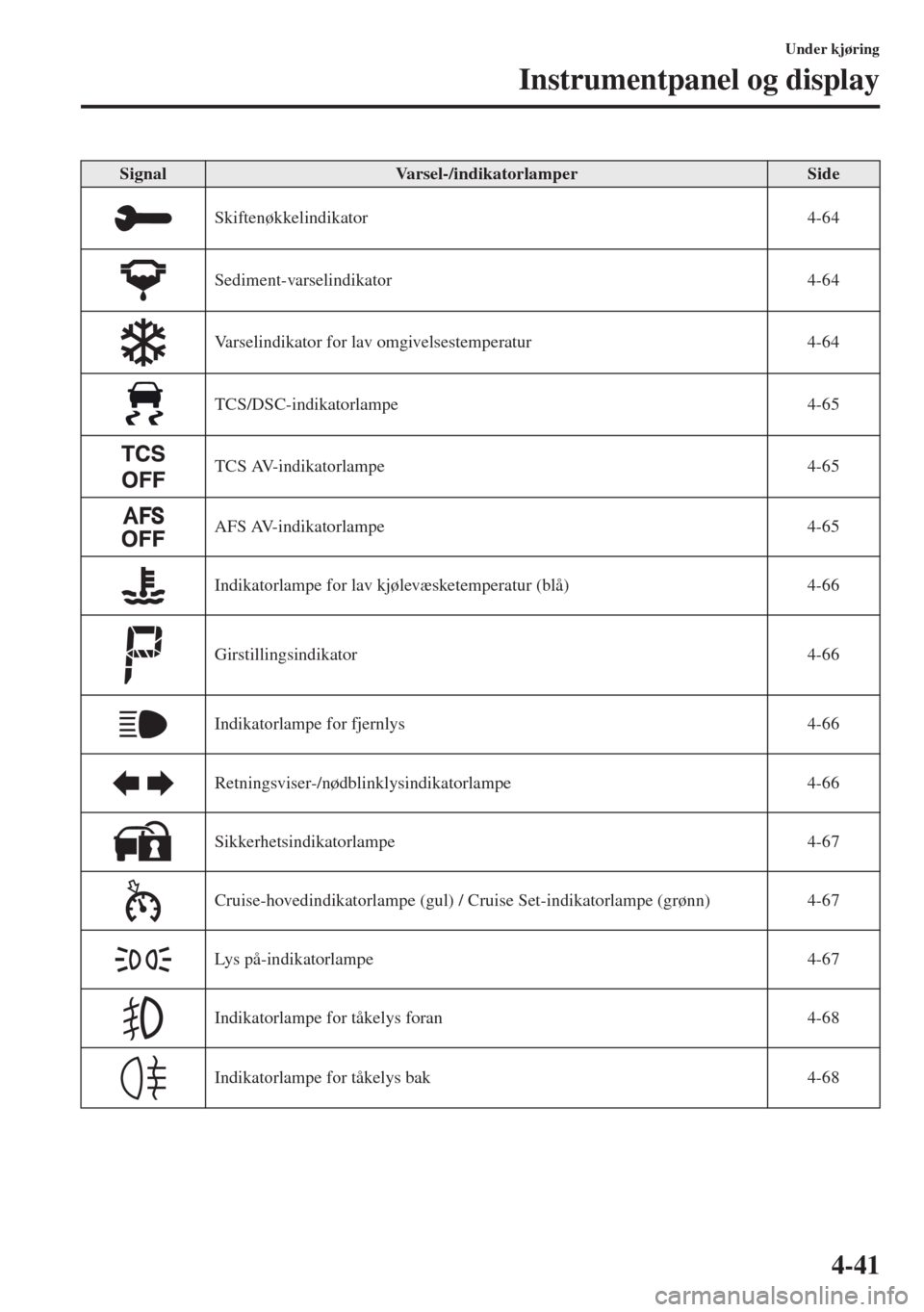

4-41
Under kjøring
Instrumentpanel og display
SignalVarsel-/indikatorlamperSide
Skiftenøkkelindikator 4-64
Sediment-varselindikator 4-64
Varselindikator for lav omgivelsestemperatur 4-64
TCS/DSC-indikatorlampe 4-65
TCS AV-indikatorlampe 4-65
AFS AV-indikatorlampe 4-65
Indikatorlampe for lav kjølevæsketemperatur (blå) 4-66
Girstillingsindikator 4-66
Indikatorlampe for fjernlys 4-66
Retningsviser-/nødblinklysindikatorlampe 4-66
Sikkerhetsindikatorlampe 4-67
Cruise-hovedindikatorlampe (gul) / Cruise Set-indikatorlampe (grønn) 4-67
Lys på-indikatorlampe 4-67
Indikatorlampe for tåkelys foran 4-68
Indikatorlampe for tåkelys bak 4-68

4-42
Under kjøring
Instrumentpanel og display
tType B
SignalVarsel-/indikatorlamperSide
Hovedvarsellampe 4-45
Varsellampe for bremsesystem 4-45
ABS-varsellampe 4-46
Varsellampe for ladesystem 4-47
Varsellampe for motorolje 4-47
Sjekk motorlampe 4-48
Varsellampe for høy kjølevæsketemperatur (rød) 4-48
Varsellampe for i-stop (gul) / indikatorlampe (grønn) for i-stop 4-49
Varsellampe (gul) / indikatorlampe (grønn) for system for overvåkning av
kjøretøy bak (RVM)4-51
Varsellampe (gul) / indikatorlampe (grønn) for varslingssystem når kjørefilen
forlates (LDWS)4-51
Varsellampe for 4-hjulsdrift 4-52
Varsel-/indikatorlamper vil vises i et av de fremhevede områdene.

4-43
Under kjøring
Instrumentpanel og display
SignalVarsel-/indikatorlamperSide
Varsellampe for automatgir 4-53
Feillampe for servostyringen 4-54
Varsellampe for kollisjonsputer / sikkerhetsbelteforstrammere i forsetene 4-54
Varsellampe for lavt drivstoffnivå 4-55
Varsellampe for sikkerhetsbelte 4-55
Varsellampe for åpen dør 4-57
Varsellampe for 120 km/t 4-58
Varselindikator for bilhastighet 4-30
Varsellampe for lavt spylevæskenivå 4-58
Varsellampe for system for overvåking av dekktrykk 4-58
KEY-varsellampe (rød)/-indikatorlampe (grønn) 4-60
Varsellampe (gul) / indikatorlampe (grønn) for fjernlyskontrollsystem (HBC) 4-62
Glødeindikatorlampe 4-62
Indikatorlampe for dieselpartikkelfilter 4-63
Skiftenøkkel-indikatorlampe 4-64
Varselindikator for lav omgivelsestemperatur 4-64
