MAZDA MODEL CX-5 2013 Brukerhåndbok (in Norwegian)

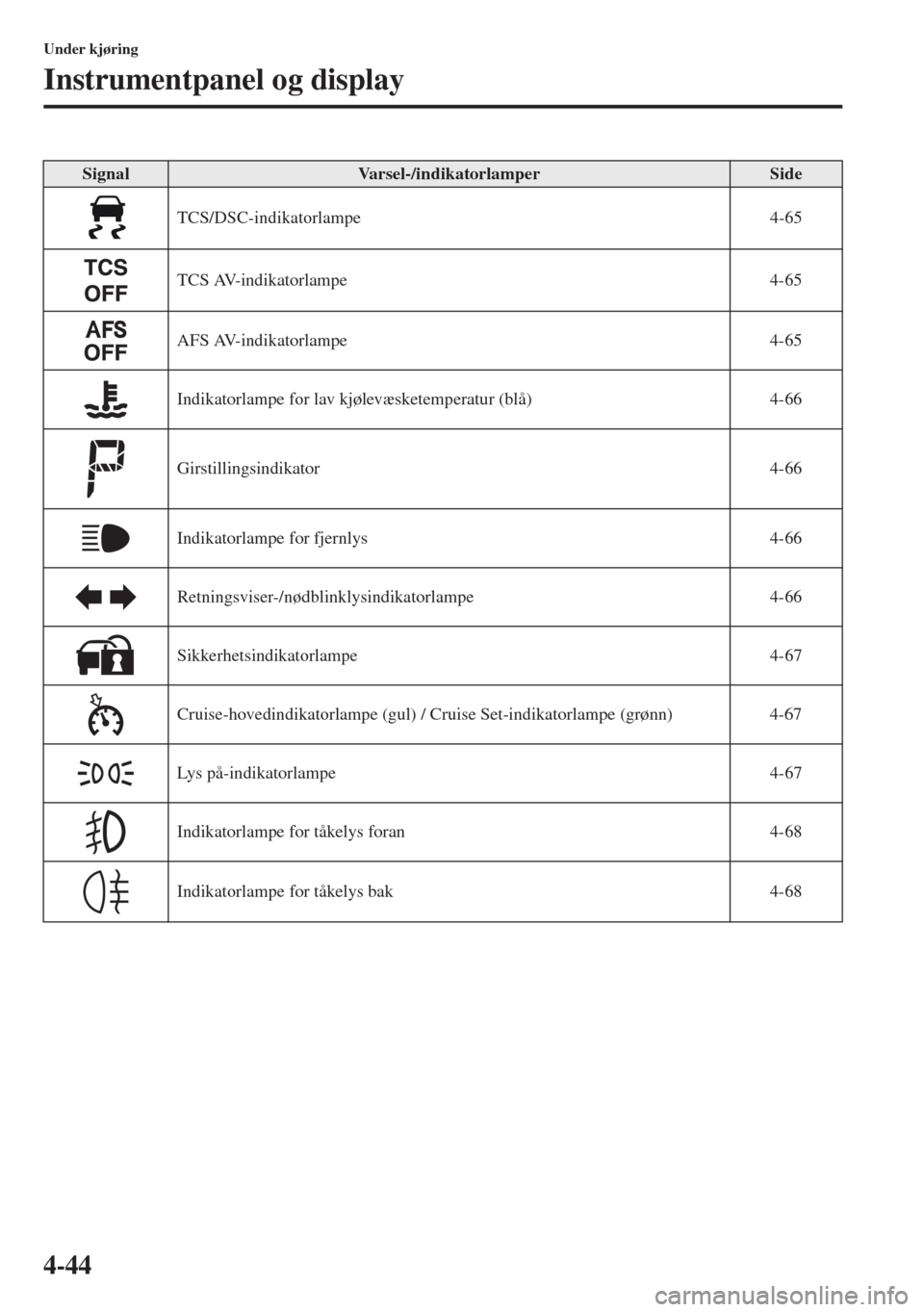

4-44
Under kjøring
Instrumentpanel og display
SignalVarsel-/indikatorlamperSide
TCS/DSC-indikatorlampe 4-65
TCS AV-indikatorlampe 4-65
AFS AV-indikatorlampe 4-65
Indikatorlampe for lav kjølevæsketemperatur (blå) 4-66
Girstillingsindikator 4-66
Indikatorlampe for fjernlys 4-66
Retningsviser-/nødblinklysindikatorlampe 4-66
Sikkerhetsindikatorlampe 4-67
Cruise-hovedindikatorlampe (gul) / Cruise Set-indikatorlampe (grønn) 4-67
Lys på-indikatorlampe 4-67
Indikatorlampe for tåkelys foran 4-68
Indikatorlampe for tåkelys bak 4-68

4-45
Under kjøring
Instrumentpanel og display
tHovedvarsellampe
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).
Type A
Vises når det er nødvendig å varsle om
funksjonsfeil i systemet.
Kontroller meldingen som vises på displayet
og be om råd fra et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
Type B
Lampen lyser kontinuerlig hvis ett av
følgende inntreffer. Be om råd fra et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted.
•Det er en funksjonsfeil i
batteristyringssystemet.
•Det er en svikt i bremsebryteren.
(SKYACTIV-D 2.2)
•Det er en funksjonsfeil i motorens
hydraulikkstyring.
•Det er en funksjonsfeil i motorens
registerkjede.
•Det er en funksjonsfeil i varmeviften.
tVarsellampe for bremsesystem
Denne varsellampen har følgende
funksjoner:
Advarsel om parkeringsbrems/
undersøkelse av varsellampe
Lyset tennes når parkeringsbremsen settes
på mens tenningen står i stillingen START
eller ON. Den slukkes når
parkeringsbremsen er helt utløst.
Varsel om lavt bremsevæskenivå
Hvis bremsevarsellampen fortsatt lyser
selv om parkeringsbremsen er koplet ut,
kan det være lite bremsevæske eller et
problem med bremsesystemet. Parker
bilen på et trygt sted med en gang og
kontakt et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.

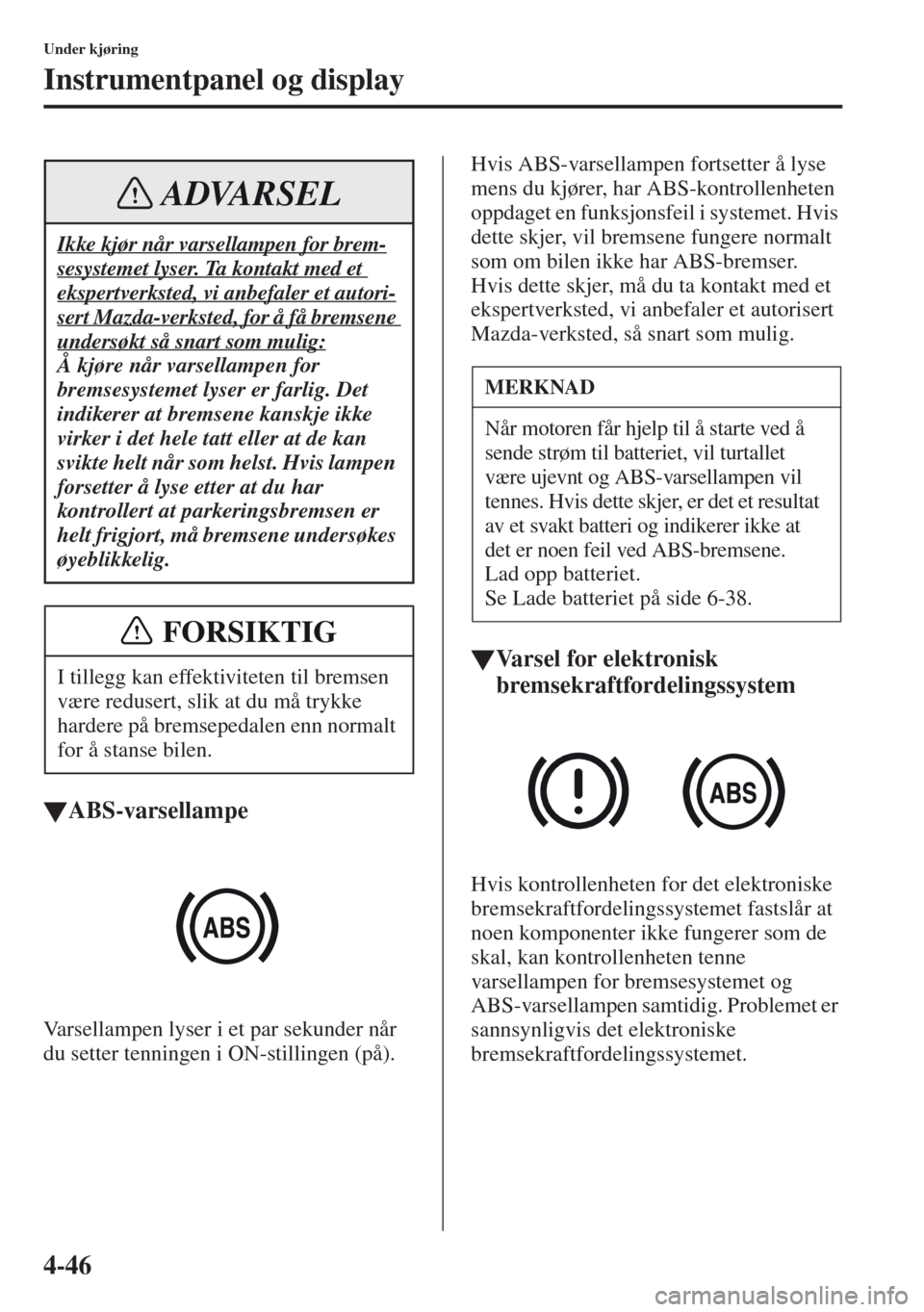

4-46
Under kjøring
Instrumentpanel og display
tABS-varsellampe
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).Hvis ABS-varsellampen fortsetter å lyse
mens du kjører, har ABS-kontrollenheten
oppdaget en funksjonsfeil i systemet. Hvis
dette skjer, vil bremsene fungere normalt
som om bilen ikke har ABS-bremser.
Hvis dette skjer, må du ta kontakt med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, så snart som mulig.
tVarsel for elektronisk
bremsekraftfordelingssystem
Hvis kontrollenheten for det elektroniske
bremsekraftfordelingssystemet fastslår at
noen komponenter ikke fungerer som de
skal, kan kontrollenheten tenne
varsellampen for bremsesystemet og
ABS-varsellampen samtidig. Problemet er
sannsynligvis det elektroniske
bremsekraftfordelingssystemet.
Ikke kjør når varsellampen for brem-
sesystemet lyser. Ta kontakt med et
ekspertverksted, vi anbefaler et autori-
sert Mazda-verksted, for å få bremsene
undersøkt så snart som mulig:
Å kjøre når varsellampen for
bremsesystemet lyser er farlig. Det
indikerer at bremsene kanskje ikke
virker i det hele tatt eller at de kan
svikte helt når som helst. Hvis lampen
forsetter å lyse etter at du har
kontrollert at parkeringsbremsen er
helt frigjort, må bremsene undersøkes
øyeblikkelig.
I tillegg kan effektiviteten til bremsen
være redusert, slik at du må trykke
hardere på bremsepedalen enn normalt
for å stanse bilen.
ADVARSEL
FORSIKTIG
MERKNAD
Når motoren får hjelp til å starte ved å
sende strøm til batteriet, vil turtallet
være ujevnt og ABS-varsellampen vil
tennes. Hvis dette skjer, er det et resultat
av et svakt batteri og indikerer ikke at
det er noen feil ved ABS-bremsene.
Lad opp batteriet.
Se Lade batteriet på side 6-38.

4-47
Under kjøring
Instrumentpanel og display
tVarselindikator/varsellampe for
ladesystem
Type B
Denne varsellampen tennes når tenningen
settes i ON-stillingen (på) og slukkes når
motoren er startet.
Type A/Type B
Hvis varsellampen/-indikatoren tennes
under kjøring, indikerer det at det er en
funksjonsfeil i generatoren eller i
ladesystemet.
Kjør til siden og parker utenfor kjørebanen.
Be om råd fra et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
tVarselindikator/varsellampe for
motorolje
Type B
Denne varsellampen tennes når tenningen
settes i ON-stillingen (på) og slukkes når
motoren er startet.
Type A/Type B
Denne varsellampen/varselindikatoren
tennes ved lavt motoroljetrykk.
For SKYACTIV-D 2.2 lyser dessuten
varsellampen/varselindikatoren for
motorolje hvis motoroljen er sterkt forringet.
Hvis lampen tennes eller
varselindikatoren vises under kjøring:
1. Kjør til siden og parker utenfor
kjørebanen på flat mark.
Ikke kjør når både ABS-varsellampen
og bremsevarsellampen lyser. Få
bilen tauet til et ekspertverksted, vi
anbefaler et autorisert Mazda-
verksted, for å få bremsene undersøkt
så snart som mulig:
Å kjøre når både varsellampen for
bremsesystemet og ABS-varsellampen
lyser samtidig er farlig.
Når begge lampene er tent, kan
bakhjulene låses raskere ved en
nødstopp enn under normale forhold.
ADVARSEL
Ikke fortsett å kjøre når varsellampen
for ladesystemet lyser, fordi motoren
kan stanse uventet.
Ikke la motoren gå hvis oljetrykket er
for lavt. Ellers kan det føre til
omfattende skade på motoren.
FORSIKTIG
FORSIKTIG

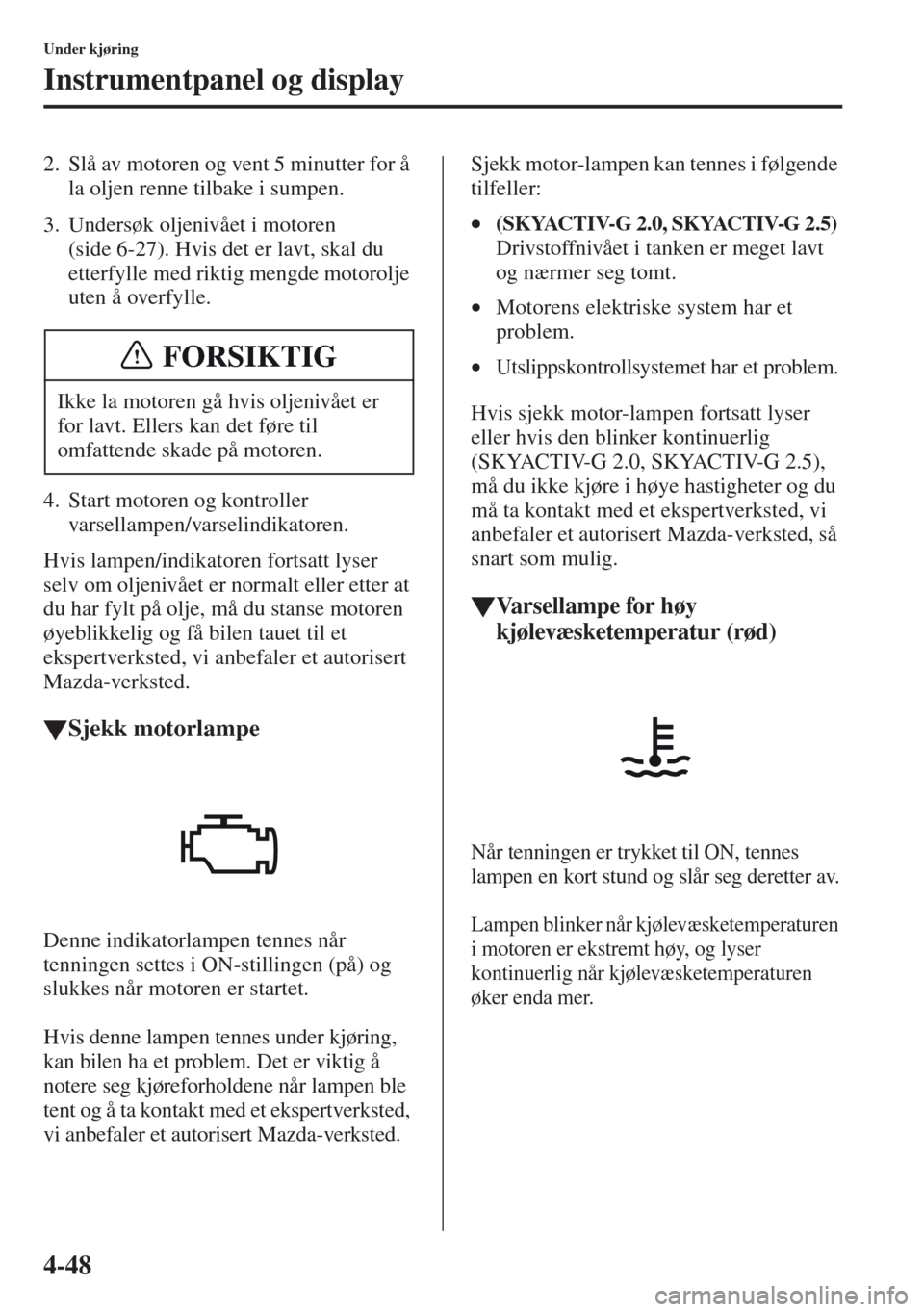

4-48
Under kjøring
Instrumentpanel og display
2. Slå av motoren og vent 5 minutter for å
la oljen renne tilbake i sumpen.
3. Undersøk oljenivået i motoren
(side 6-27). Hvis det er lavt, skal du
etterfylle med riktig mengde motorolje
uten å overfylle.
4. Start motoren og kontroller
varsellampen/varselindikatoren.
Hvis lampen/indikatoren fortsatt lyser
selv om oljenivået er normalt eller etter at
du har fylt på olje, må du stanse motoren
øyeblikkelig og få bilen tauet til et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted.
tSjekk motorlampe
Denne indikatorlampen tennes når
tenningen settes i ON-stillingen (på) og
slukkes når motoren er startet.
Hvis denne lampen tennes under kjøring,
kan bilen ha et problem. Det er viktig å
notere seg kjøreforholdene når lampen ble
tent og å ta kontakt med et ekspertverksted,
vi anbefaler et autorisert Mazda-verksted.Sjekk motor-lampen kan tennes i følgende
tilfeller:
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Drivstoffnivået i tanken er meget lavt
og nærmer seg tomt.
•Motorens elektriske system har et
problem.
•Utslippskontrollsystemet har et problem.
Hvis sjekk motor-lampen fortsatt lyser
eller hvis den blinker kontinuerlig
(SKYACTIV-G 2.0, SKYACTIV-G 2.5),
må du ikke kjøre i høye hastigheter og du
må ta kontakt med et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, så
snart som mulig.
tVarsellampe for høy
kjølevæsketemperatur (rød)
Når tenningen er trykket til ON, tennes
lampen en kort stund og slår seg deretter av.
Lampen blinker når kjølevæsketemperaturen
i motoren er ekstremt høy, og lyser
kontinuerlig når kjølevæsketemperaturen
øker enda mer.
Ikke la motoren gå hvis oljenivået er
for lavt. Ellers kan det føre til
omfattende skade på motoren.
FORSIKTIG

4-49
Under kjøring
Instrumentpanel og display
Fremgangsmåte
Blinkende lampe
Kjør sakte for å redusere belastningen på
motoren, inntil du kan finne et trygt sted å
stanse bilen for å vente på at motoren
avkjøles.
Lysende lampe
Dette indikerer muligheten for
overoppheting. Parker bilen umiddelbart
på et sikkert sted og slå av motoren.
Se Overoppheting (side 7-26).
tVarsellampe (gul)/Indikatorlampe
(grønn) for i-stop*
For å sørge for trygg og komfortabel bruk
av bilen, overvåker i-stop-funksjonen hva
føreren gjør, miljøet inne i og utenfor
bilen samt bilens driftsstatus, og bruker
i-stop-varsellampen (gul) og i-stop-
indikatorlampen (grønn) til å informere
føreren om driftsstatus for i-stop-systemet
eller relaterte advarsler.i-stop-varsellampe (gul)
Når den lyser
•Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).
•Varsellampen tennes når i-stop OFF-
bryteren trykkes inn for å slå av systemet.
•Varsellampen tennes hvis en av
følgende handlinger utføres etter at
motoren er blitt automatisk stanset.
Hvis dette skjer, vil ikke motoren starte
igjen automatisk av sikkerhetsgrunner,
selv om clutchpedalen trykkes inn
(manuelt gir) eller bremsepedalen
slippes (automatgir). Bruk vanlig
fremgangsmåte for start av motoren.
•Panseret åpnes.
•Føreren har til hensikt å stige ut av
bilen mens girspaken står i D/M
(ikke andre gir fast modus) (unntatt
europeiske modeller)
(sikkerhetsbeltet i førersetet låses
opp og førerdøren åpnes).
•Hvis i-stop-varsellampen (gul)
fortsetter å lyse selv etter kontinuerlig
trykk på i-stop-av-bryteren under andre
forhold enn når panseret er åpnet eller
føreren har gått ut av bilen mens
girspaken står på D/M (ikke fast modus
i andre gir) (unntatt europeiske
modeller) (førerens sikkerhetsbelte er
tatt av og førerdøren åpnet), må du
kontakte et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted. Ikke kjør bilen når varsellampen for
høy kjølevæsketemperatur lyser.
Ellers kan motoren bli skadet.
FORSIKTIG
*Noen modeller.

4-50
Under kjøring
Instrumentpanel og display
Når den blinker
Lampen blinker hvis det er en
funksjonsfeil i i-stop-systemet. Be om råd
fra et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
i-stop-indikatorlampe (grønn)
Når den lyser
Denne lampen tennes mens i-stop-
funksjonen kan aktiveres (unntatt europeiske
modeller) eller er aktiv og motoren er stanset
automatisk. Lyset slukkes når motoren
startes automatisk på nytt.
Når den blinker
•Hvis en av følgende forhold inntreffer,
vil lampen blinke to ganger i sekundet
for å varsle føreren.
•(Europeisk modell)
Lampen blinker når førerdøren åpnes
og slås av etter at den er blitt lukket.
•(Manuelt gir)
Lampen blinker når girspaken settes
i en annen posisjon enn fri uten å
trykke inn clutchpedalen, og slås av
når girspaken settes i fri.•(Europeisk modell)
Hvis en av følgende forhold inntreffer,
vil lampen blinke én gang i sekundet i
en periode på tre sekunder for å varsle
føreren om at motoren er i ferde med å
starte automatisk, og deretter slås av
etter at motoren er startet.
•(Helautomatisk klimaanlegg)
Temperaturinnstillingsbryteren for
klimaanlegget på førersiden står i
stillingen for maksimal oppvarming
eller avkjøling.
•(Helautomatisk klimaanlegg)
Det er stor forskjell på
kupétemperaturen og temperaturen
som klimaanlegget er innstilt på.
•Defrosterbryteren for frontruten er
påslått.
•Det har gått to minutter siden i-stop-
funksjonen begynte å virke.
•Batteriet er tomt.
•(Europeisk modell)
Denne lampen blinker en gang i
sekundet hvis bremsepedalen ikke
trykkes inn med nok kraft. Det kan
hende du ikke har brukt nok
bremsekraft. I så fall, trykk
bremsepedalen litt lenger inn.

4-51
Under kjøring
Instrumentpanel og display

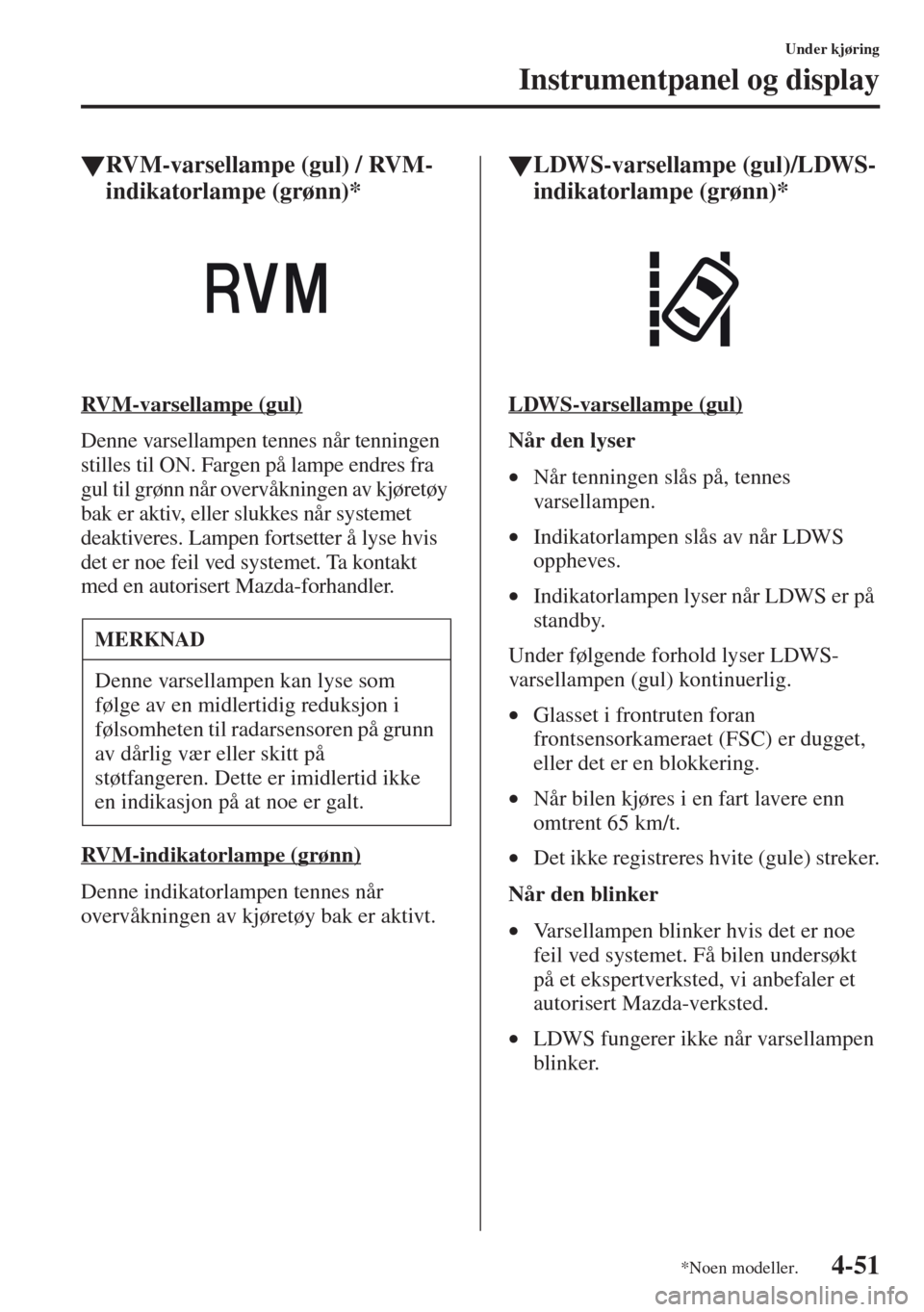

tRVM-varsellampe (gul) / RVM-
indikatorlampe (gr

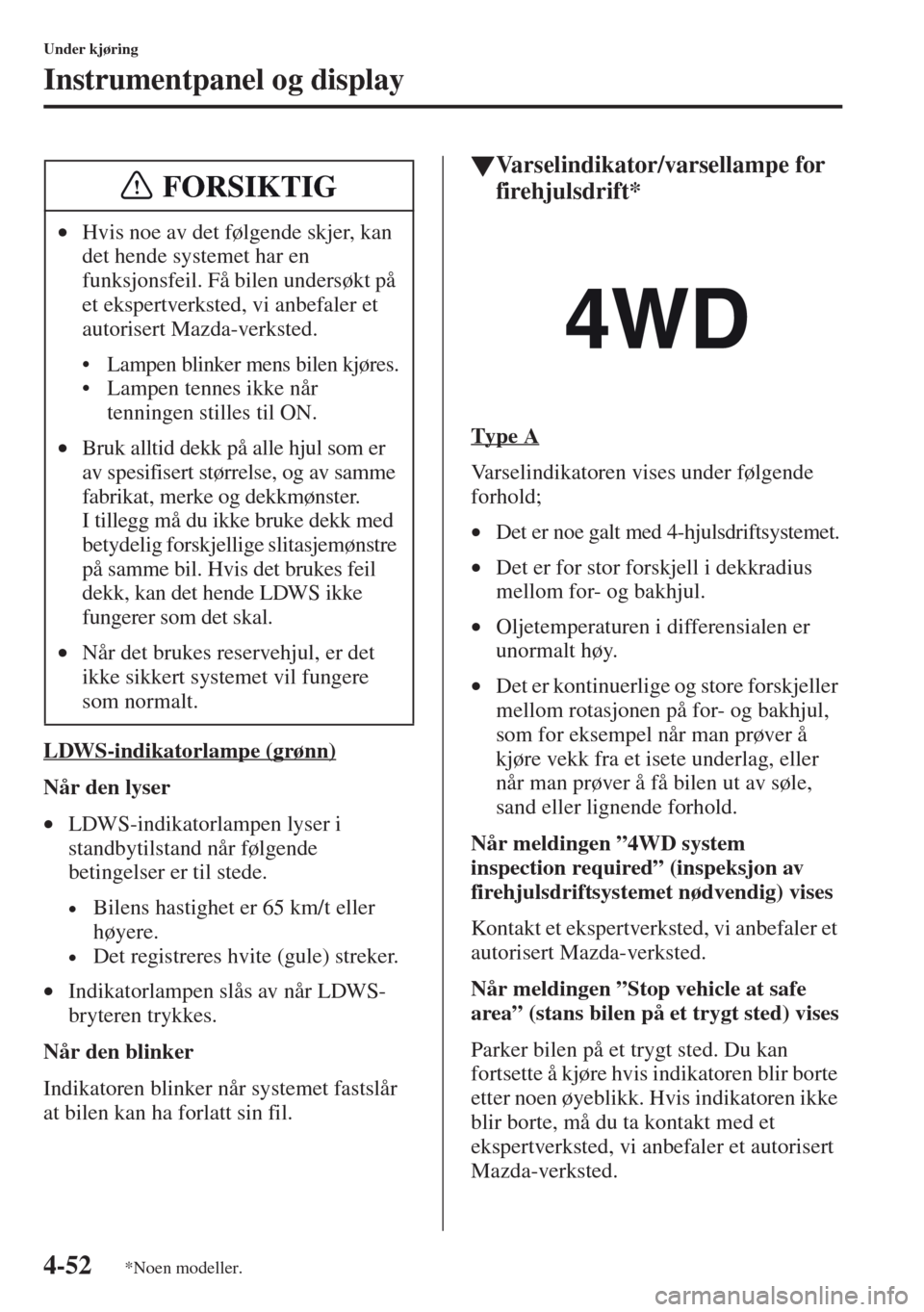

4-52
Under kjøring
Instrumentpanel og display
LDWS-indikatorlampe (grønn)
Når den lyser
•LDWS-indikatorlampen lyser i
standbytilstand når følgende
betingelser er til stede.
•Bilens hastighet er 65 km/t eller
høyere.
•Det registreres hvite (gule) streker.
•Indikatorlampen slås av når LDWS-
bryteren trykkes.
Når den blinker
Indikatoren blinker når systemet fastslår
at bilen kan ha forlatt sin fil.
tVarselindikator/varsellampe for
firehjulsdrift*
Type A
Varselindikatoren vises under følgende
forhold;
•Det er noe galt med 4-hjulsdriftsystemet.
•Det er for stor forskjell i dekkradius
mellom for- og bakhjul.
•Oljetemperaturen i differensialen er
unormalt høy.
•Det er kontinuerlige og store forskjeller
mellom rotasjonen på for- og bakhjul,
som for eksempel når man prøver å
kjøre vekk fra et isete underlag, eller
når man prøver å få bilen ut av søle,
sand eller lignende forhold.
Når meldingen ”4WD system
inspection required” (inspeksjon av
firehjulsdriftsystemet nødvendig) vises
Kontakt et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
Når meldingen ”Stop vehicle at safe
area” (stans bilen på et trygt sted) vises
Parker bilen på et trygt sted. Du kan
fortsette å kjøre hvis indikatoren blir borte
etter noen øyeblikk. Hvis indikatoren ikke
blir borte, må du ta kontakt med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted. •Hvis noe av det følgende skjer, kan
det hende systemet har en
funksjonsfeil. Få bilen undersøkt på
et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
• Lampen blinker mens bilen kjøres.
• Lampen tennes ikke når
tenningen stilles til ON.
•Bruk alltid dekk på alle hjul som er
av spesifisert størrelse, og av samme
fabrikat, merke og dekkmønster.
I tillegg må du ikke bruke dekk med
betydelig forskjellige slitasjemønstre
på samme bil. Hvis det brukes feil
dekk, kan det hende LDWS ikke
fungerer som det skal.
•Når det brukes reservehjul, er det
ikke sikkert systemet vil fungere
som normalt.
FORSIKTIG
*Noen modeller.

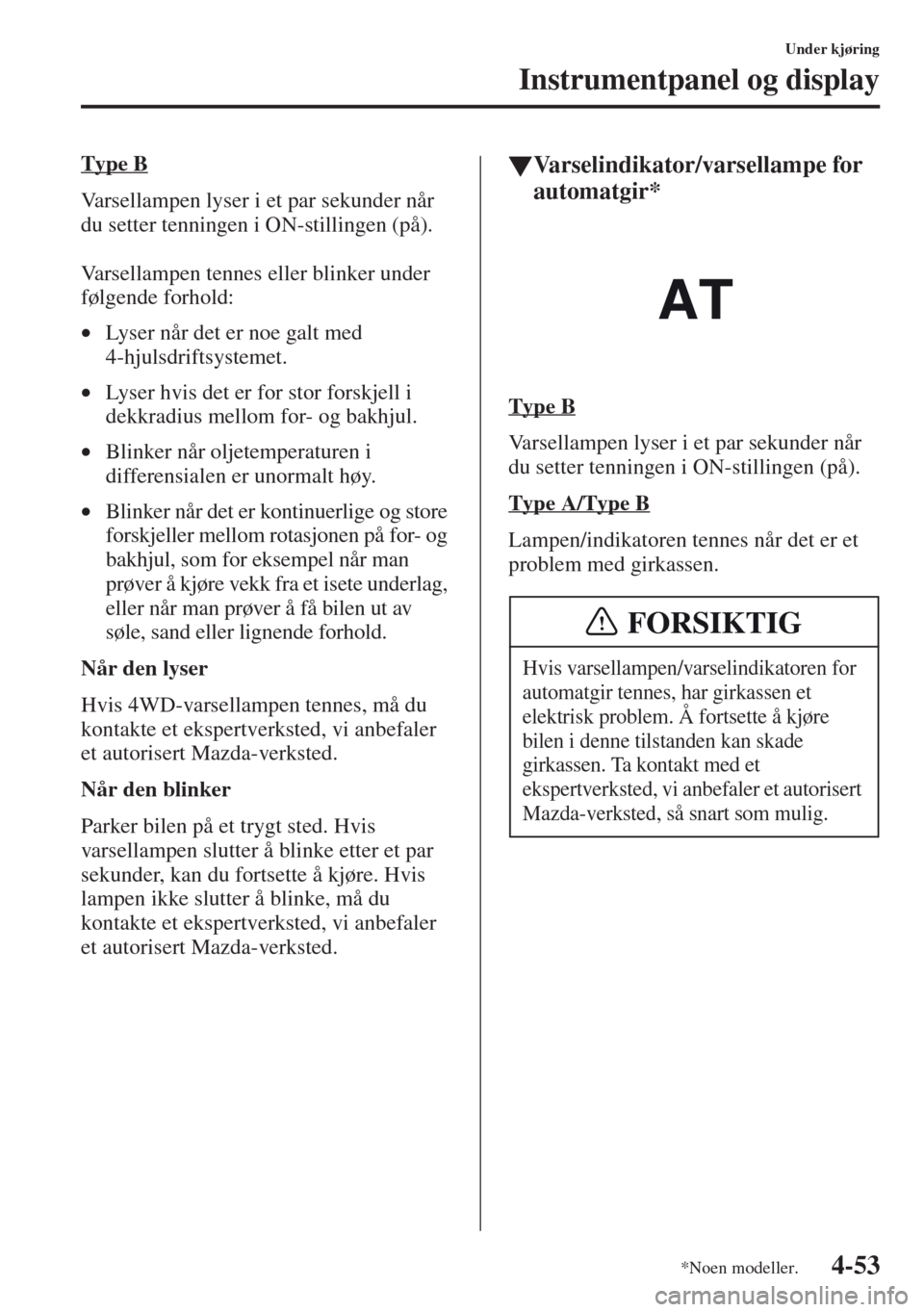

4-53
Under kjøring
Instrumentpanel og display
Type B
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).
Varsellampen tennes eller blinker under
følgende forhold:
•Lyser når det er noe galt med
4-hjulsdriftsystemet.
•Lyser hvis det er for stor forskjell i
dekkradius mellom for- og bakhjul.
•Blinker når oljetemperaturen i
differensialen er unormalt høy.
•Blinker når det er kontinuerlige og store
forskjeller mellom rotasjonen på for- og
bakhjul, som for eksempel når man
prøver å kjøre vekk fra et isete underlag,
eller når man prøver å få bilen ut av
søle, sand eller lignende forhold.
Når den lyser
Hvis 4WD-varsellampen tennes, må du
kontakte et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted.
Når den blinker
Parker bilen på et trygt sted. Hvis
varsellampen slutter å blinke etter et par
sekunder, kan du fortsette å kjøre. Hvis
lampen ikke slutter å blinke, må du
kontakte et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted.
tVarselindikator/varsellampe for
automatgir*
Type B
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).
Type A/Type B
Lampen/indikatoren tennes når det er et
problem med girkassen.
Hvis varsellampen/varselindikatoren for
automatgir tennes, har girkassen et
elektrisk problem. Å fortsette å kjøre
bilen i denne tilstanden kan skade
girkassen. Ta kontakt med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, så snart som mulig.
FORSIKTIG
*Noen modeller.
