MAZDA MODEL CX-5 2013 Brukerhåndbok (in Norwegian)

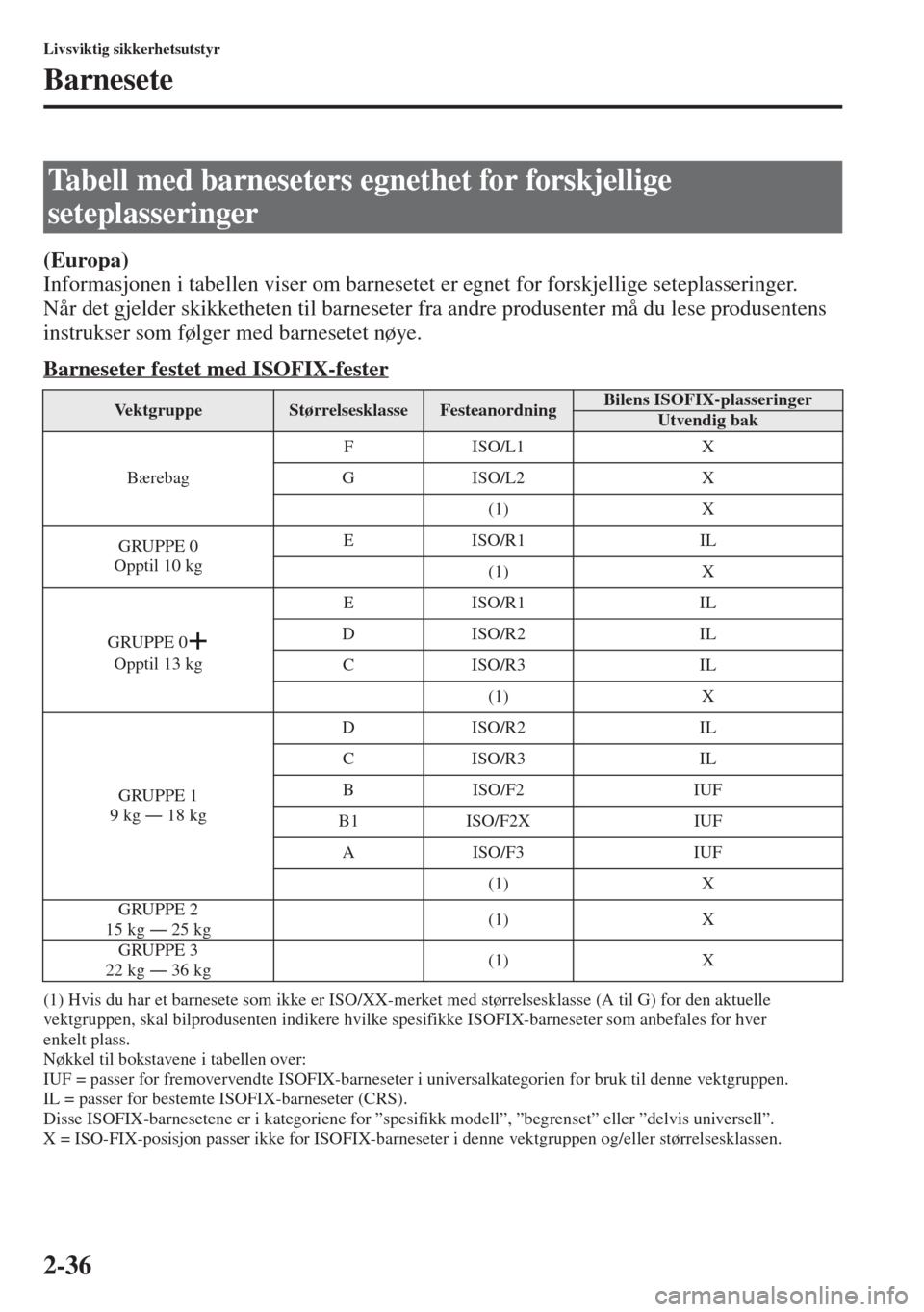

2-36
Livsviktig sikkerhetsutstyr
Barnesete
(Europa)
Informasjonen i tabellen viser om barnesetet er egnet for forskjellige seteplasseringer.
Når det gjelder skikketheten til barneseter fra andre produsenter må du lese produsentens
instrukser som følger med barnesetet nøye.
Barneseter festet med ISOFIX-fester
(1) Hvis du har et barnesete som ikke er ISO/XX-merket med størrelsesklasse (A til G) for den aktuelle
vektgruppen, skal bilprodusenten indikere hvilke spesifikke ISOFIX-barneseter som anbefales for hver
enkelt plass.
Nøkkel til bokstavene i tabellen over:
IUF = passer for fremovervendte ISOFIX-barneseter i universalkategorien for bruk til denne vektgruppen.
IL = passer for bestemte ISOFIX-barneseter (CRS).
Disse ISOFIX-barnesetene er i kategoriene for ”spesifikk modell”, ”begrenset” eller ”delvis universell”.
X = ISO-FIX-posisjon passer ikke for ISOFIX-barneseter i denne vektgruppen og/eller størrelsesklassen.
Tabell med barneseters egnethet for forskjellige
seteplasseringer
VektgruppeStørrelsesklasseFesteanordningBilens ISOFIX-plasseringerUtvendig bak
BærebagFISO/L1 X
GISO/L2 X
(1) X
GRUPPE 0
Opptil 10 kgEISO/R1 IL
(1) X
GRUPPE 0
Opptil 13 kgEISO/R1 IL
DISO/R2 IL
CISO/R3 IL
(1) X
GRUPPE 1
9 kg  18 kgDISO/R2 IL
CISO/R3 IL
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 IUF
(1) X
GRUPPE 2
15 kg  25 kg(1) X
GRUPPE 3
22 kg  36 kg(1) X

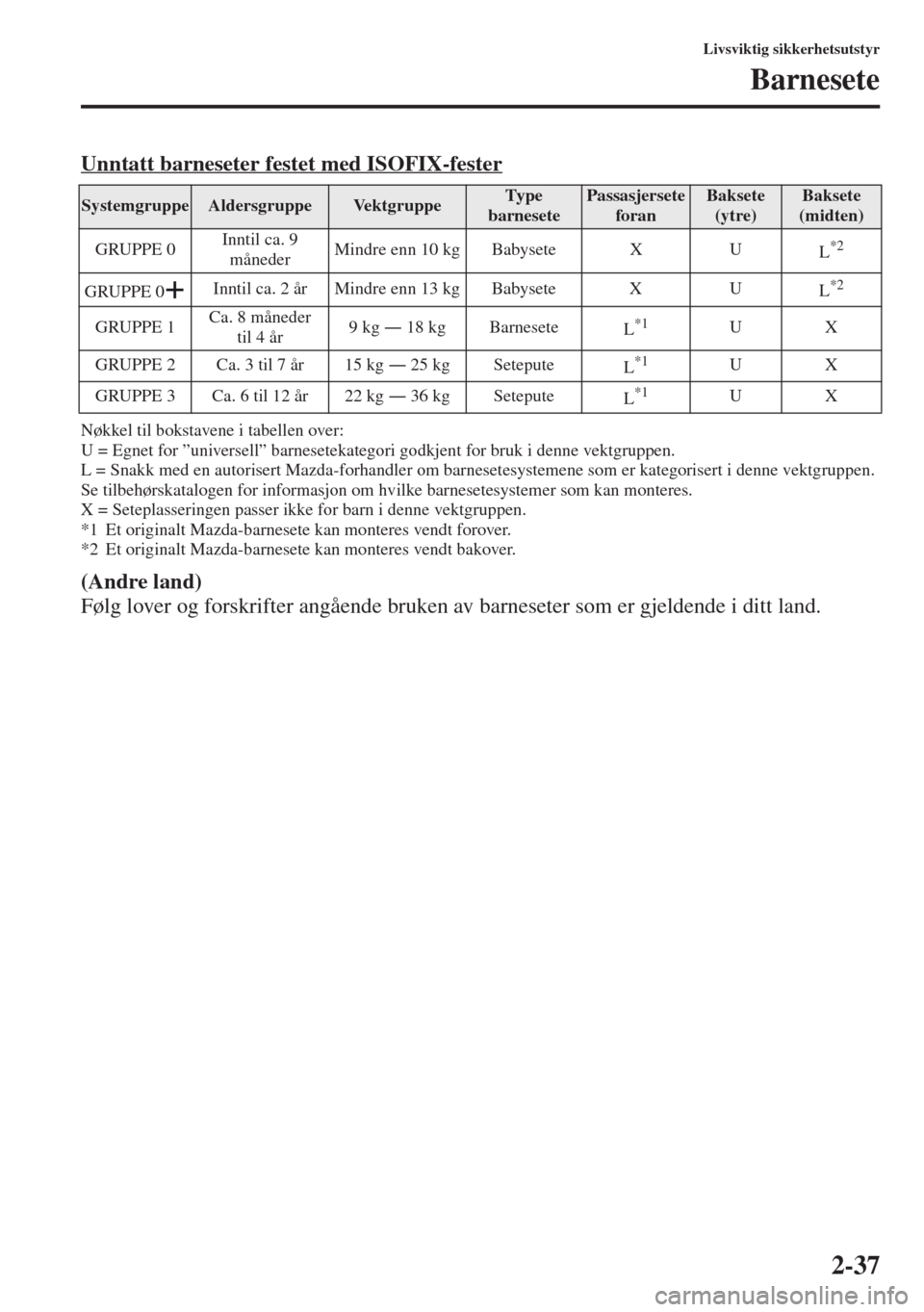

2-37
Livsviktig sikkerhetsutstyr
Barnesete
Unntatt barneseter festet med ISOFIX-fester
Nøkkel til bokstavene i tabellen over:
U = Egnet for ”universell” barnesetekategori godkjent for bruk i denne vektgruppen.
L = Snakk med en autorisert Mazda-forhandler om barnesetesystemene som er kategorisert i denne vektgruppen.
Se tilbehørskatalogen for informasjon om hvilke barnesetesystemer som kan monteres.
X = Seteplasseringen passer ikke for barn i denne vektgruppen.
*1 Et originalt Mazda-barnesete kan monteres vendt forover.
*2 Et originalt Mazda-barnesete kan monteres vendt bakover.
(Andre land)
Følg lover og forskrifter angående bruken av barneseter som er gjeldende i ditt land.
SystemgruppeAldersgruppeVektgruppeType
barnesetePassasjersete
foranBaksete
(ytre)Baksete
(midten)
GRUPPE 0Inntil ca. 9
månederMindre enn 10 kg Babysete X U
L
*2
GRUPPE 0Inntil ca. 2 år Mindre enn 13 kg Babysete X U
L*2
GRUPPE 1Ca. 8 måneder
til 4 år9 kg  18 kg Barnesete
L*1UX
GRUPPE 2 Ca. 3 til 7 år 15 kg  25 kg Setepute
L
*1UX
GRUPPE 3 Ca. 6 til 12 år 22 kg  36 kg Setepute
L
*1UX

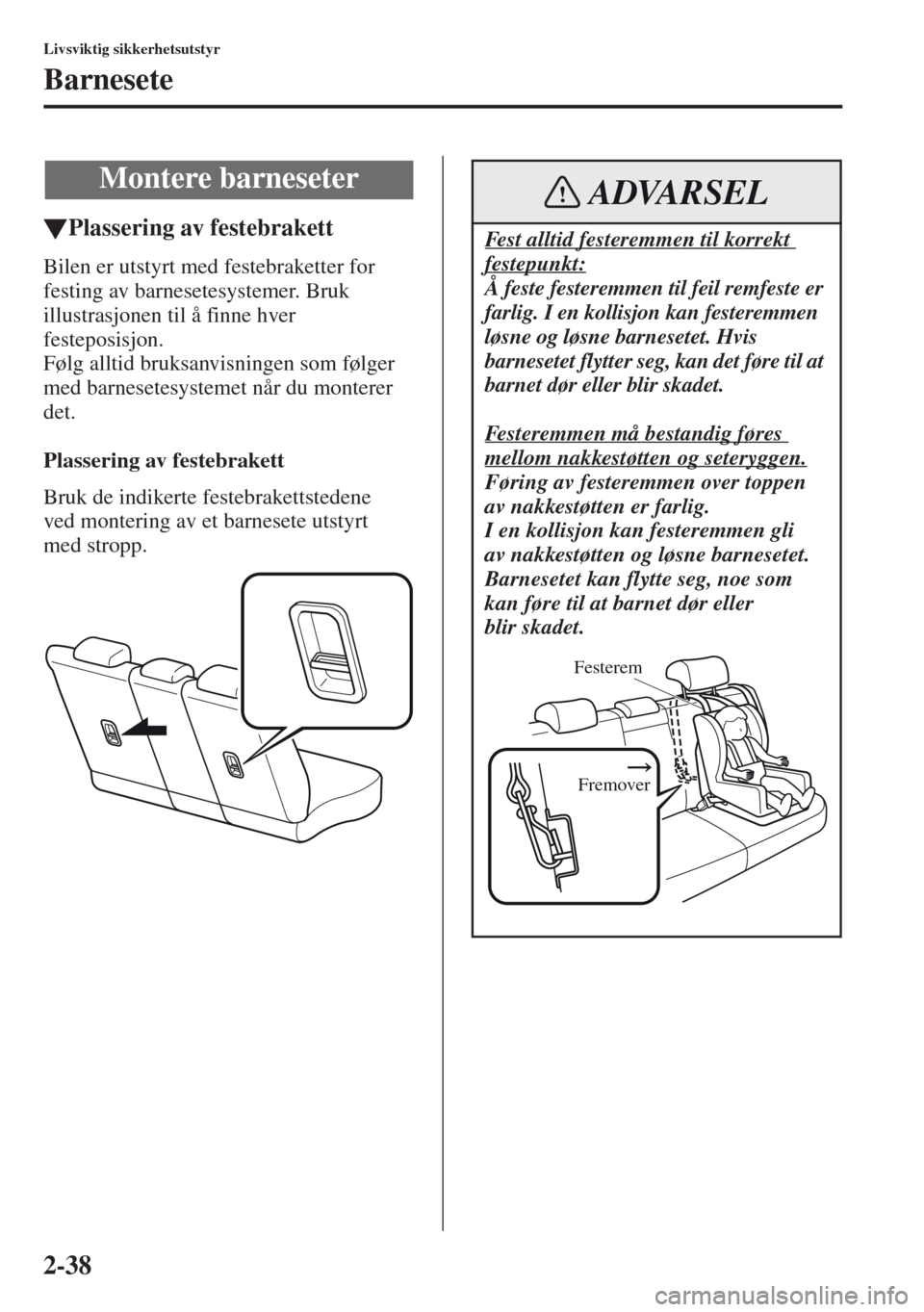

2-38
Livsviktig sikkerhetsutstyr
Barnesete
tPlassering av festebrakett
Bilen er utstyrt med festebraketter for
festing av barnesetesystemer. Bruk
illustrasjonen til å finne hver
festeposisjon.
Følg alltid bruksanvisningen som følger
med barnesetesystemet når du monterer
det.
Plassering av festebrakett
Bruk de indikerte festebrakettstedene
ved montering av et barnesete utstyrt
med stropp.
Montere barneseter
Fest alltid festeremmen til korrekt
festepunkt:
Å feste festeremmen til feil remfeste er
farlig. I en kollisjon kan festeremmen
løsne og løsne barnesetet. Hvis
barnesetet flytter seg, kan det føre til at
barnet dør eller blir skadet.
Festeremmen må bestandig føres
mellom nakkestøtten og seteryggen.
Føring av festeremmen over toppen
av nakkestøtten er farlig.
I en kollisjon kan festeremmen gli
av nakkestøtten og løsne barnesetet.
Barnesetet kan flytte seg, noe som
kan føre til at barnet dør eller
blir skadet.
ADVARSEL
Festerem
Fremover

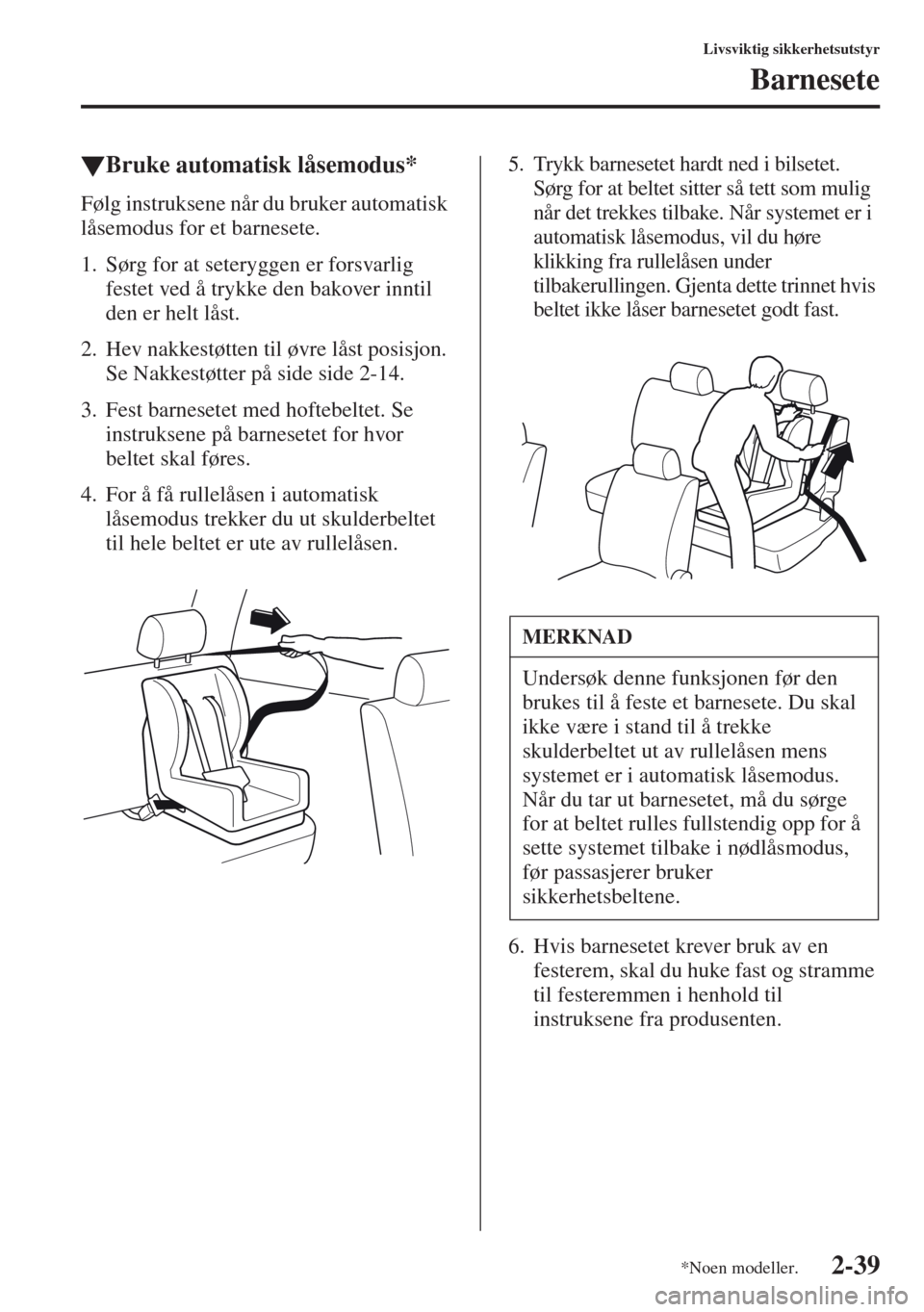

2-39
Livsviktig sikkerhetsutstyr
Barnesete
tBruke automatisk l

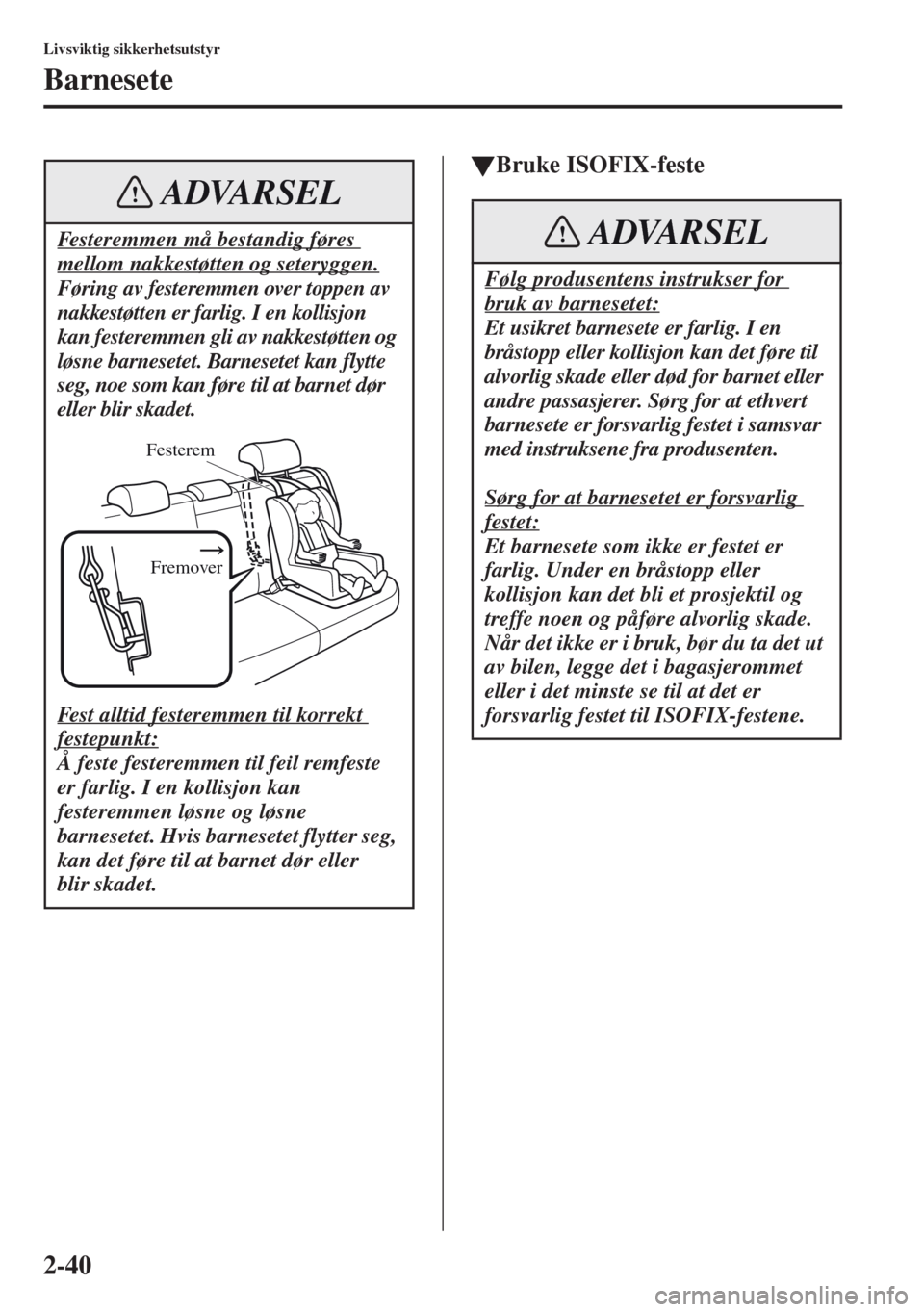

2-40
Livsviktig sikkerhetsutstyr
Barnesete
tBruke ISOFIX-feste
Festeremmen må bestandig føres
mellom nakkestøtten og seteryggen.
Føring av festeremmen over toppen av
nakkestøtten er farlig. I en kollisjon
kan festeremmen gli av nakkestøtten og
løsne barnesetet. Barnesetet kan flytte
seg, noe som kan føre til at barnet dør
eller blir skadet.
Fest alltid festeremmen til korrekt
festepunkt:
Å feste festeremmen til feil remfeste
er farlig. I en kollisjon kan
festeremmen løsne og løsne
barnesetet. Hvis barnesetet flytter seg,
kan det føre til at barnet dør eller
blir skadet.
ADVARSEL
Festerem
Fremover
Følg produsentens instrukser for
bruk av barnesetet:
Et usikret barnesete er farlig. I en
bråstopp eller kollisjon kan det føre til
alvorlig skade eller død for barnet eller
andre passasjerer. Sørg for at ethvert
barnesete er forsvarlig festet i samsvar
med instruksene fra produsenten.
Sørg for at barnesetet er forsvarlig
festet:
Et barnesete som ikke er festet er
farlig. Under en bråstopp eller
kollisjon kan det bli et prosjektil og
treffe noen og påføre alvorlig skade.
Når det ikke er i bruk, bør du ta det ut
av bilen, legge det i bagasjerommet
eller i det minste se til at det er
forsvarlig festet til ISOFIX-festene.
ADVARSEL

2-41
Livsviktig sikkerhetsutstyr
Barnesete
1. Først må du regulere forsetet slik at det
blir en klaring mellom barnesetet og
forsetet (side 2-5).
2. Sørg for at seteryggen er forsvarlig
festet ved å trykke den bakover inntil
den er helt låst.3. Utvid området mellom bunnen av setet
og seteryggen litt for å bekrefte hvor
ISOFIX-festet er.
4. Hev nakkestøtten til øvre låst posisjon.
Se Nakkestøtter på side 2-14.
5. Fest barnesetet til ISOFIX-festet i
henhold til instruksene fra produsenten
av barnesetet.
6. Hvis barnesetet er utstyrt med en rem,
betyr det antagelig at det er meget
viktig for barnets sikkerhet å feste
remmen på en forsvarlig måte. Vær
nøye med å følge instruksene fra
produsenten av barnesetet ved
montering av remmer (side 2-38).
Sørg for at det ikke er noen
sikkerhetsbelter eller
fremmedlegemer nær eller rundt
barneseter med ISOFIX-fester:
Det er farlig å ikke følge
barneseteprodusentens instrukser når
du monterer barnesetet. Hvis
sikkerhetsbeltene eller et
fremmedlegeme forhindrer barnesetet
fra å bli forsvarlig festet til
ISOFIX-festene og barnesetet er
uforsvarlig montert, kan barnesetet
bevege seg under en bråstopp eller
kollisjon og barnet eller andre
passasjerer kan bli alvorlig skadet
eller drept. Når du monterer
barnesetet, må du sørge for at det ikke
befinner seg noen sikkerhetsbelter
eller fremmedlegemer rundt
ISOFIX-festene. Du må alltid
følge instruksene fra produsenten
av barnesetet.
ADVARSEL
MERKNAD
Merkene over ISOFIX-festene
indikerer plassene på ISOFIX-festene
for feste av et barnesete.

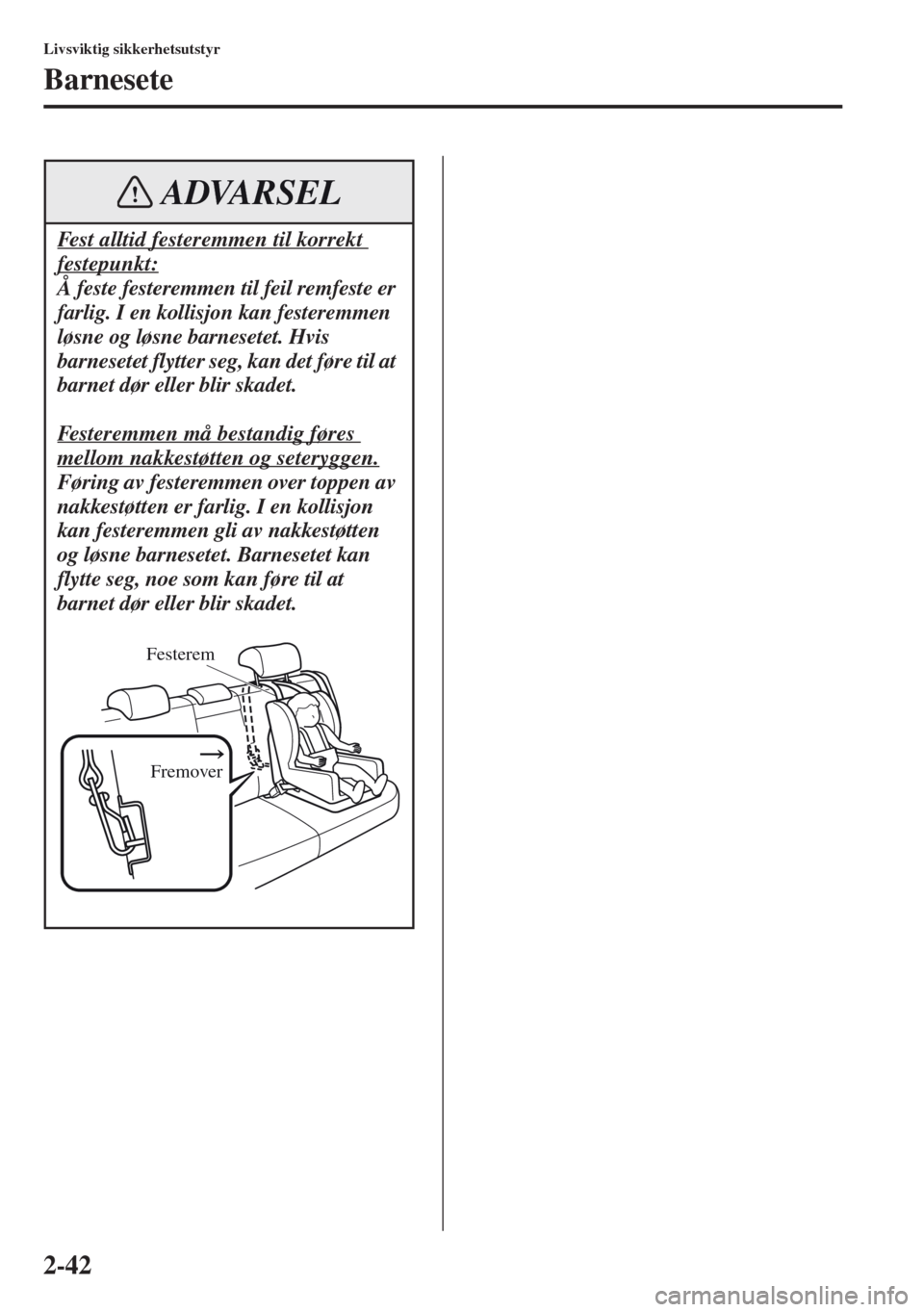

2-42
Livsviktig sikkerhetsutstyr
Barnesete
Fest alltid festeremmen til korrekt
festepunkt:
Å feste festeremmen til feil remfeste er
farlig. I en kollisjon kan festeremmen
løsne og løsne barnesetet. Hvis
barnesetet flytter seg, kan det føre til at
barnet dør eller blir skadet.
Festeremmen må bestandig føres
mellom nakkestøtten og seteryggen.
Føring av festeremmen over toppen av
nakkestøtten er farlig. I en kollisjon
kan festeremmen gli av nakkestøtten
og løsne barnesetet. Barnesetet kan
flytte seg, noe som kan føre til at
barnet dør eller blir skadet.
ADVARSEL
Festerem
Fremover

2-43
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
Tilleggssikkerhetssystemene (SRS) foran og på siden omfatter opptil 6 kollisjonsputer.
Bekreft hva slags kollisjonsputer din bil er utstyrt med ved å finne indikatormerkene
”SRS AIRBAG”. Disse indikatorene er synlige i området der kollisjonsputene er montert.
Kollisjonsputene er montert i følgende områder:
•Rattnavet (førers kollisjonspute)
•Instrumentpanelet på passasjersiden (forsetepassasjerens kollisjonspute)
•På utsiden av forseteryggene (sidekollisjonsputer)
•Vindusstolpene foran og bak og på takkanten langs begge sider (gardinkollisjonsputer)
Kollisjonsputene er designet for kun å gi tilleggsbeskyttelse i visse situasjoner, så
sikkerhetsbelter blir viktige på følgende måter:
Uten belter gir ikke kollisjonsputene tilstrekkelig beskyttelse hvis det inntreffer en ulykke.
Sikkerhetsbelter er nødvendige for:
•Å
forhindre at passasjeren blir kastet inn i en oppblåsende kollisjonspute.
•Å redusere muligheten for skade i en ulykke som kollisjonsputer ikke er beregnet på,
som for eksempel at bilen ruller rundt eller blir påkjørt bakfra.
•Å redusere muligheten for skade ved front-, nær front- eller sidekollisjoner som ikke er
alvorlige nok til å aktivere kollisjonsputene.
•Å redusere muligheten for å bli kastet ut av bilen.
•Å redusere muligheten for skade på nedre del av kroppen eller bena i en ulykke fordi
kollisjonsputene ikke gir noen beskyttelse for disse kroppsdelene.
•Å holde føreren i en stilling som gir ham/henne mulighet til å kontrollere bilen.
Et barn som er for lite til å bruke sikkerhetsbelte må beskyttes på en forsvarlig måte
gjennom bruk av et barnesete (side 2-26).
Du må nøye vurdere hvilket barnesete som kreves for ditt barn og følge
monteringsinstruksene i denne håndboken, samt instruksene fra produsenten av barnesetet.
Forholdsregler for supplerende sikringssystemer (SRS)

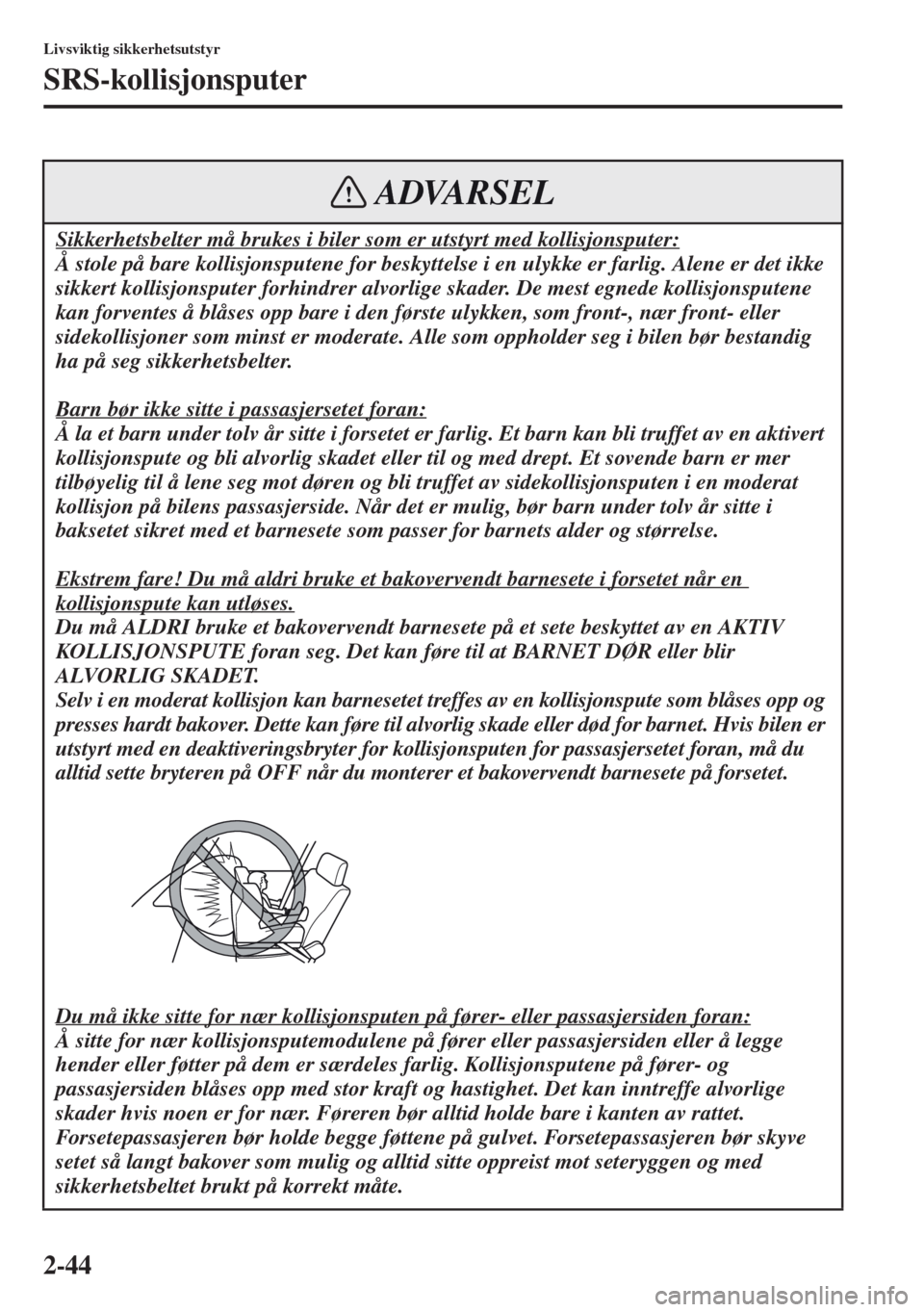

2-44
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
Sikkerhetsbelter må brukes i biler som er utstyrt med kollisjonsputer:
Å stole på bare kollisjonsputene for beskyttelse i en ulykke er farlig. Alene er det ikke
sikkert kollisjonsputer forhindrer alvorlige skader. De mest egnede kollisjonsputene
kan forventes å blåses opp bare i den første ulykken, som front-, nær front- eller
sidekollisjoner som minst er moderate. Alle som oppholder seg i bilen bør bestandig
ha på seg sikkerhetsbelter.
Barn bør ikke sitte i passasjersetet foran:
Å la et barn under tolv år sitte i forsetet er farlig. Et barn kan bli truffet av en aktivert
kollisjonspute og bli alvorlig skadet eller til og med drept. Et sovende barn er mer
tilbøyelig til å lene seg mot døren og bli truffet av sidekollisjonsputen i en moderat
kollisjon på bilens passasjerside. Når det er mulig, bør barn under tolv år sitte i
baksetet sikret med et barnesete som passer for barnets alder og størrelse.
Ekstrem fare! Du må aldri bruke et bakovervendt barnesete i forsetet når en
kollisjonspute kan utløses.
Du må ALDRI bruke et bakovervendt barnesete på et sete beskyttet av en AKTIV
KOLLISJONSPUTE foran seg. Det kan føre til at BARNET DØR eller blir
ALVORLIG SKADET.
Selv i en moderat kollisjon kan barnesetet treffes av en kollisjonspute som blåses opp og
presses hardt bakover. Dette kan føre til alvorlig skade eller død for barnet. Hvis bilen er
utstyrt med en deaktiveringsbryter for kollisjonsputen for passasjersetet foran, må du
alltid sette bryteren på OFF når du monterer et bakovervendt barnesete på forsetet.
Du må ikke sitte for nær kollisjonsputen på fører- eller passasjersiden foran:
Å sitte for nær kollisjonsputemodulene på fører eller passasjersiden eller å legge
hender eller føtter på dem er særdeles farlig. Kollisjonsputene på fører- og
passasjersiden blåses opp med stor kraft og hastighet. Det kan inntreffe alvorlige
skader hvis noen er for nær. Føreren bør alltid holde bare i kanten av rattet.
Forsetepassasjeren bør holde begge føttene på gulvet. Forsetepassasjeren bør skyve
setet så langt bakover som mulig og alltid sitte oppreist mot seteryggen og med
sikkerhetsbeltet brukt på korrekt måte.
ADVARSEL

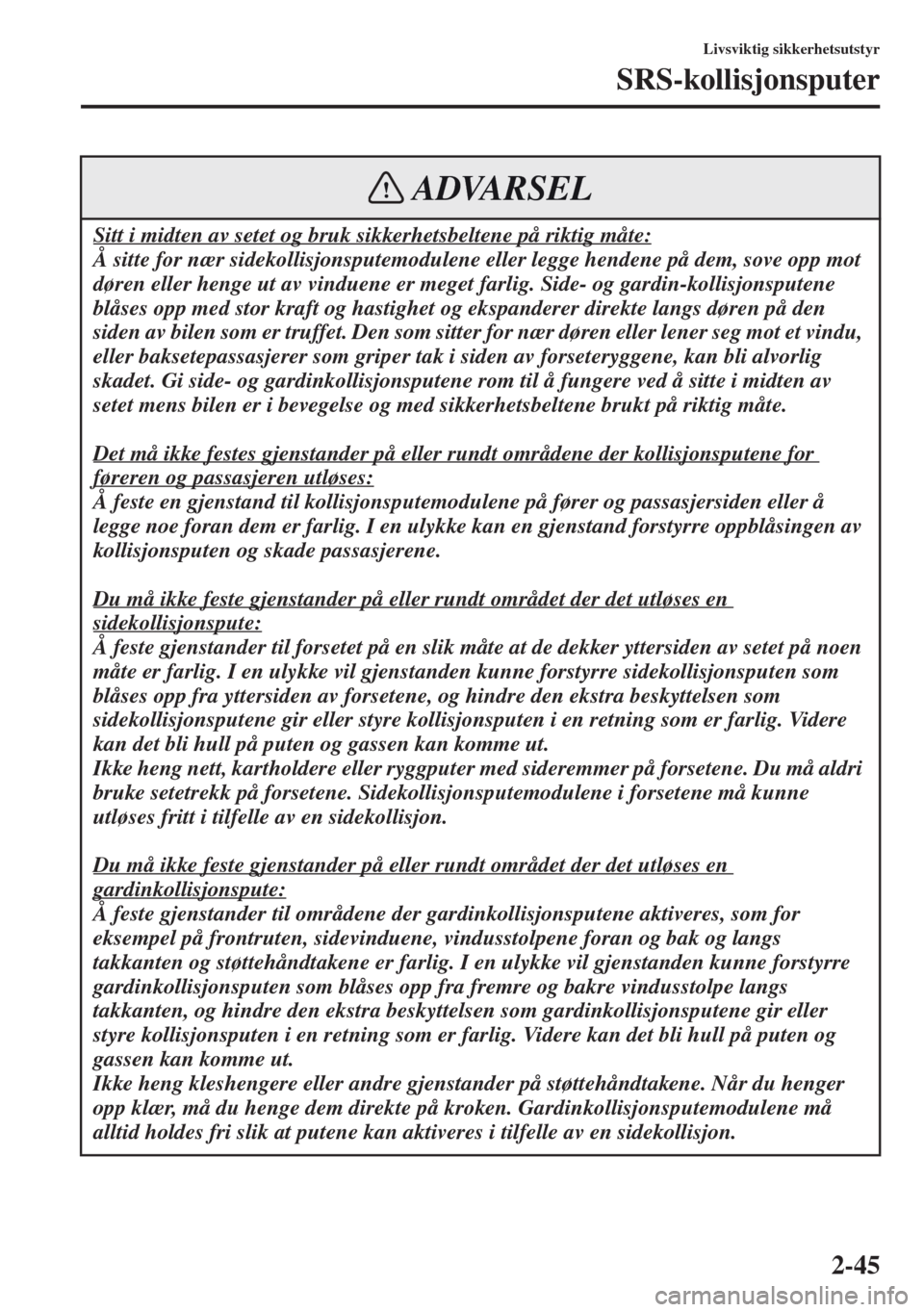

2-45
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
Sitt i midten av setet og bruk sikkerhetsbeltene på riktig måte:
Å sitte for nær sidekollisjonsputemodulene eller legge hendene på dem, sove opp mot
døren eller henge ut av vinduene er meget farlig. Side- og gardin-kollisjonsputene
blåses opp med stor kraft og hastighet og ekspanderer direkte langs døren på den
siden av bilen som er truffet. Den som sitter for nær døren eller lener seg mot et vindu,
eller baksetepassasjerer som griper tak i siden av forseteryggene, kan bli alvorlig
skadet. Gi side- og gardinkollisjonsputene rom til å fungere ved å sitte i midten av
setet mens bilen er i bevegelse og med sikkerhetsbeltene brukt på riktig måte.
Det må ikke festes gjenstander på eller rundt områdene der kollisjonsputene for
føreren og passasjeren utløses:
Å feste en gjenstand til kollisjonsputemodulene på fører og passasjersiden eller å
legge noe foran dem er farlig. I en ulykke kan en gjenstand forstyrre oppblåsingen av
kollisjonsputen og skade passasjerene.
Du må ikke feste gjenstander på eller rundt området der det utløses en
sidekollisjonspute:
Å feste gjenstander til forsetet på en slik måte at de dekker yttersiden av setet på noen
måte er farlig. I en ulykke vil gjenstanden kunne forstyrre sidekollisjonsputen som
blåses opp fra yttersiden av forsetene, og hindre den ekstra beskyttelsen som
sidekollisjonsputene gir eller styre kollisjonsputen i en retning som er farlig. Videre
kan det bli hull på puten og gassen kan komme ut.
Ikke heng nett, kartholdere eller ryggputer med sideremmer på forsetene. Du må aldri
bruke setetrekk på forsetene. Sidekollisjonsputemodulene i forsetene må kunne
utløses fritt i tilfelle av en sidekollisjon.
Du må ikke feste gjenstander på eller rundt området der det utløses en
gardinkollisjonspute:
Å feste gjenstander til områdene der gardinkollisjonsputene aktiveres, som for
eksempel på frontruten, sidevinduene, vindusstolpene foran og bak og langs
takkanten og støttehåndtakene er farlig. I en ulykke vil gjenstanden kunne forstyrre
gardinkollisjonsputen som blåses opp fra fremre og bakre vindusstolpe langs
takkanten, og hindre den ekstra beskyttelsen som gardinkollisjonsputene gir eller
styre kollisjonsputen i en retning som er farlig. Videre kan det bli hull på puten og
gassen kan komme ut.
Ikke heng kleshengere eller andre gjenstander på støttehåndtakene. Når du henger
opp klær, må du henge dem direkte på kroken. Gardinkollisjonsputemodulene må
alltid holdes fri slik at putene kan aktiveres i tilfelle av en sidekollisjon.
ADVARSEL
