MAZDA MODEL CX-5 2013 Manuale del proprietario (in Italian)

2-46

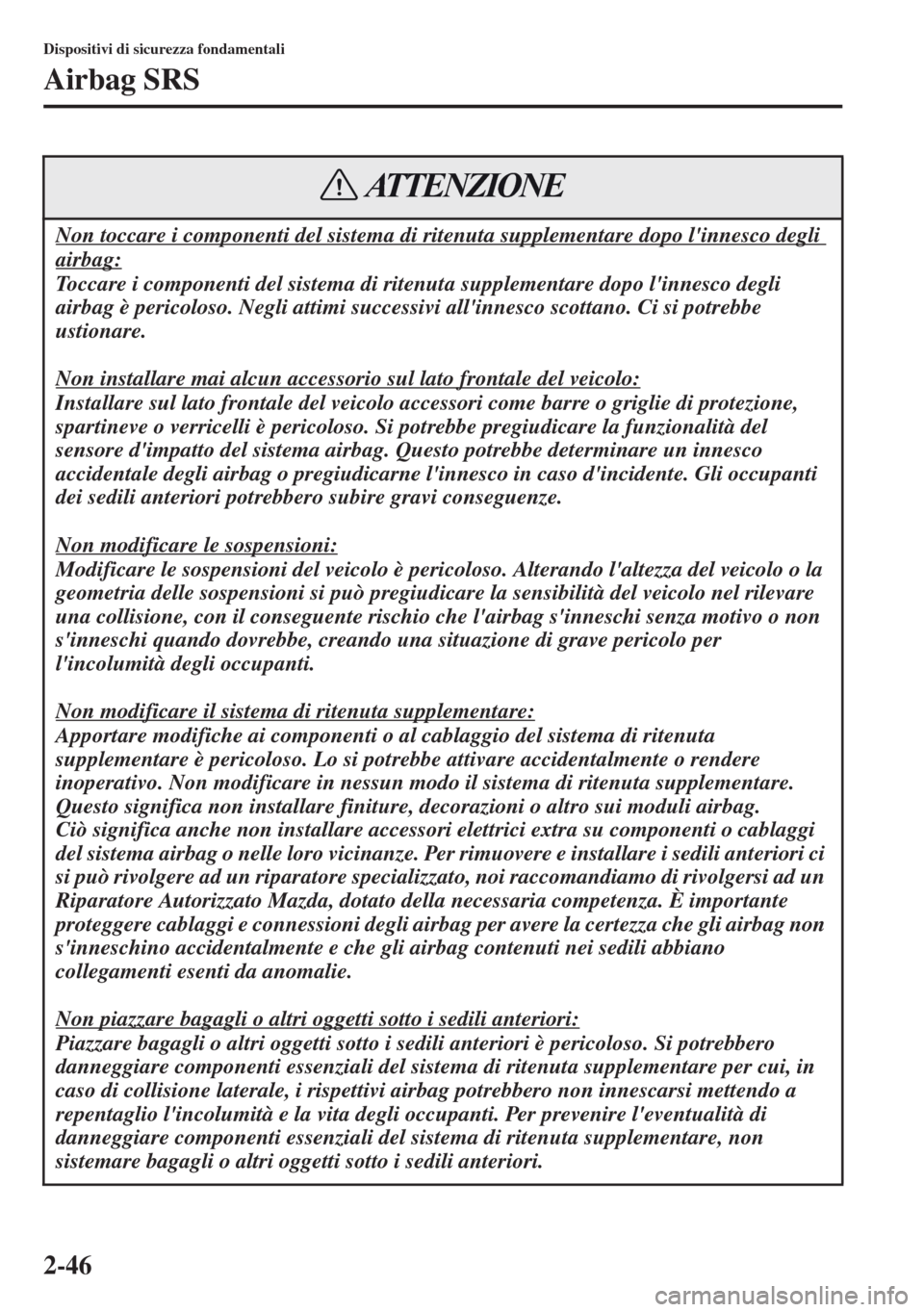

Dispositivi di sicurezza fondamentali
Airbag SRS
Non toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli
airbag:
Toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli
airbag è pericoloso. Negli attimi successivi all'innesco scottano. Ci si potrebbe
ustionare.
Non installare mai alcun accessorio sul lato frontale del veicolo:
Installare sul lato frontale del veicolo accessori come barre o griglie di protezione,
spartineve o verricelli è pericoloso. Si potrebbe pregiudicare la funzionalità del
sensore d'impatto del sistema airbag. Questo potrebbe determinare un innesco
accidentale degli airbag o pregiudicarne l'innesco in caso d'incidente. Gli occupanti
dei sedili anteriori potrebbero subire gravi conseguenze.
Non modificare le sospensioni:
Modificare le sospensioni del veicolo è pericoloso. Alterando l'altezza del veicolo o la
geometria delle sospensioni si può pregiudicare la sensibilità del veicolo nel rilevare
una collisione, con il conseguente rischio che l'airbag s'inneschi senza motivo o non
s'inneschi quando dovrebbe, creando una situazione di grave pericolo per
l'incolumità degli occupanti.
Non modificare il sistema di ritenuta supplementare:
Apportare modifiche ai componenti o al cablaggio del sistema di ritenuta
supplementare è pericoloso. Lo si potrebbe attivare accidentalmente o rendere
inoperativo. Non modificare in nessun modo il sistema di ritenuta supplementare.
Questo significa non installare finiture, decorazioni o altro sui moduli airbag.
Ciò significa anche non installare accessori elettrici extra su componenti o cablaggi
del sistema airbag o nelle loro vicinanze. Per rimuovere e installare i sedili anteriori ci
si può rivolgere ad un riparatore specializzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, dotato della necessaria competenza. È importante
proteggere cablaggi e connessioni degli airbag per avere la certezza che gli airbag non
s'inneschino accidentalmente e che gli airbag contenuti nei sedili abbiano
collegamenti esenti da anomalie.
Non piazzare bagagli o altri oggetti sotto i sedili anteriori:
Piazzare bagagli o altri oggetti sotto i sedili anteriori è pericoloso. Si potrebbero
danneggiare componenti essenziali del sistema di ritenuta supplementare per cui, in
caso di collisione laterale, i rispettivi airbag potrebbero non innescarsi mettendo a
repentaglio l'incolumità e la vita degli occupanti. Per prevenire l'eventualità di
danneggiare componenti essenziali del sistema di ritenuta supplementare, non
sistemare bagagli o altri oggetti sotto i sedili anteriori.
ATTENZIONE

2-47
Dispositivi di sicurezza fondamentali
Airbag SRS

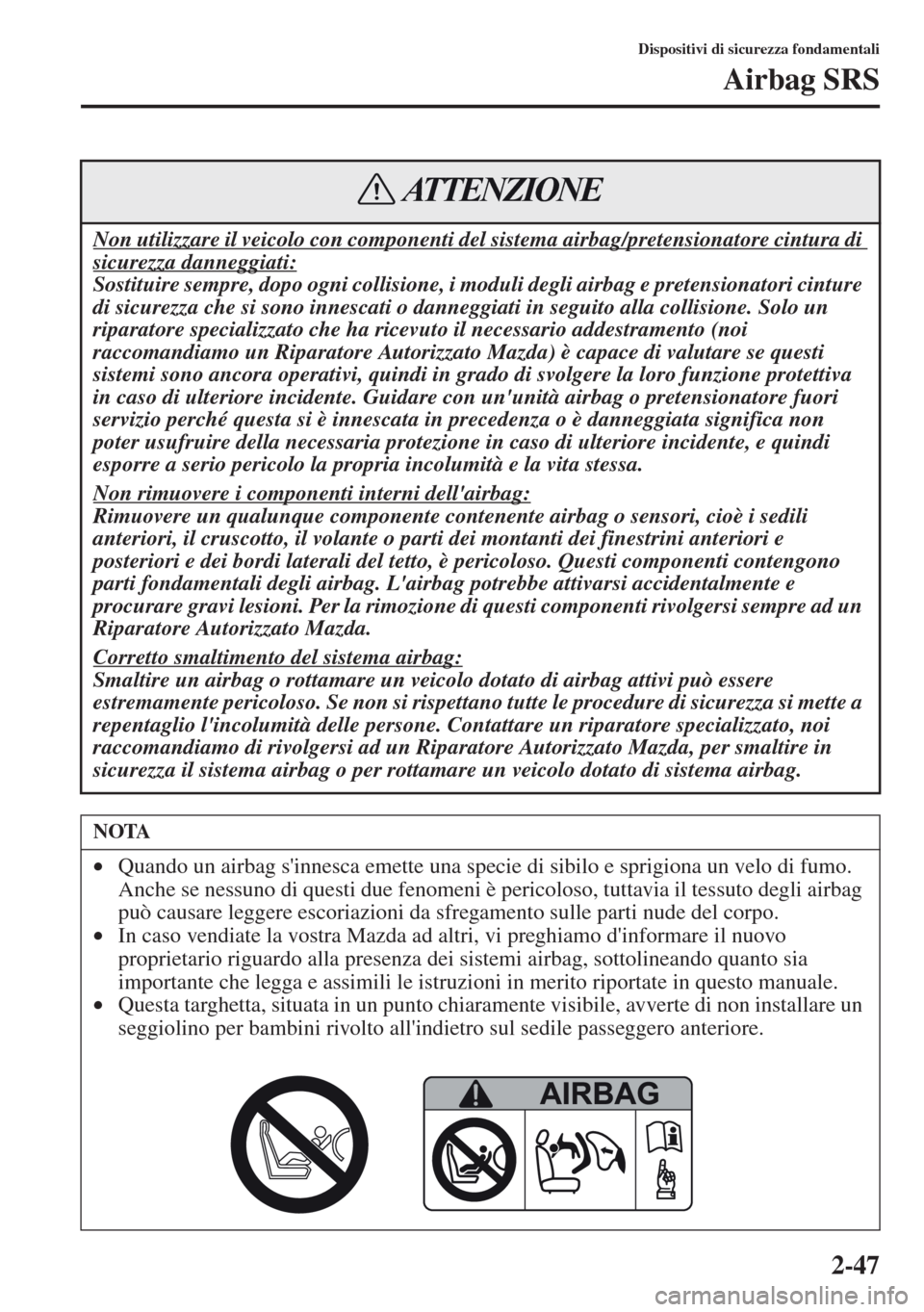

Non utilizzare il veicolo con componenti del sistema airbag/pretensionatore cintura di
sicurezza danneggiati:
Sostituire sempre, dopo ogni collisione, i moduli degli airbag e pretensionatori cinture
di sicurezza che si sono innescati o danneggiati in seguito alla collisione. Solo un
riparatore specializzato che ha ricevuto il necessario addestramento (noi
raccomandiamo un Riparatore Autorizzato Mazda) è capace di valutare se questi
sistemi sono ancora operativi, quindi in grado di svolgere la loro funzione protettiva
in caso di ulteriore incidente. Guidare con un'unità airbag o pretensionatore fuori
servizio perché questa si è innescata in precedenza o è danneggiata significa non
poter usufruire della necessaria protezione in caso di ulteriore incidente, e quindi
esporre a serio pericolo la propria incolumità e la vita stessa.
Non rimuovere i componenti interni dell'airbag:
Rimuovere un qualunque componente contenente airbag o sensori, cioè i sedili
anteriori, il cruscotto, il volante o parti dei montanti dei finestrini anteriori e
posteriori e dei bordi laterali del tetto, è pericoloso. Questi componenti contengono
parti fondamentali degli airbag. L'airbag potrebbe attivarsi accidentalmente e
procurare gravi lesioni. Per la rimozione di questi componenti rivolgersi sempre ad un
Riparatore Autorizzato Mazda.
Corretto smaltimento del sistema airbag:
Smaltire un airbag o rottamare un veicolo dotato di airbag attivi può essere
estremamente pericoloso. Se non si rispettano tutte le procedure di sicurezza si mette a
repentaglio l'incolumità delle persone. Contattare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, per smaltire in
sicurezza il sistema airbag o per rottamare un veicolo dotato di sistema airbag.
NOTA
•Quando un airbag s'innesca emette una specie di sibilo e sprigiona un velo di fumo.
Anche se nessuno di questi due fenomeni è pericoloso, tuttavia il tessuto degli airbag
può causare leggere escoriazioni da sfregamento sulle parti nude del corpo.
•In c
aso vendiate la vostra Mazda ad altri, vi preghiamo d'informare il nuovo
proprietario riguardo alla presenza dei sistemi airbag, sottolineando quanto sia
importante che legga e assimili le istruzioni in merito riportate in questo manuale.
•Questa targhetta, situata in un punto chiaramente visibile, avverte di non installare un
seggiolino per bambini rivolto all'indietro sul sedile passeggero anteriore.
ATTENZIONE

2-48
Dispositivi di sicurezza fondamentali
Airbag SRS

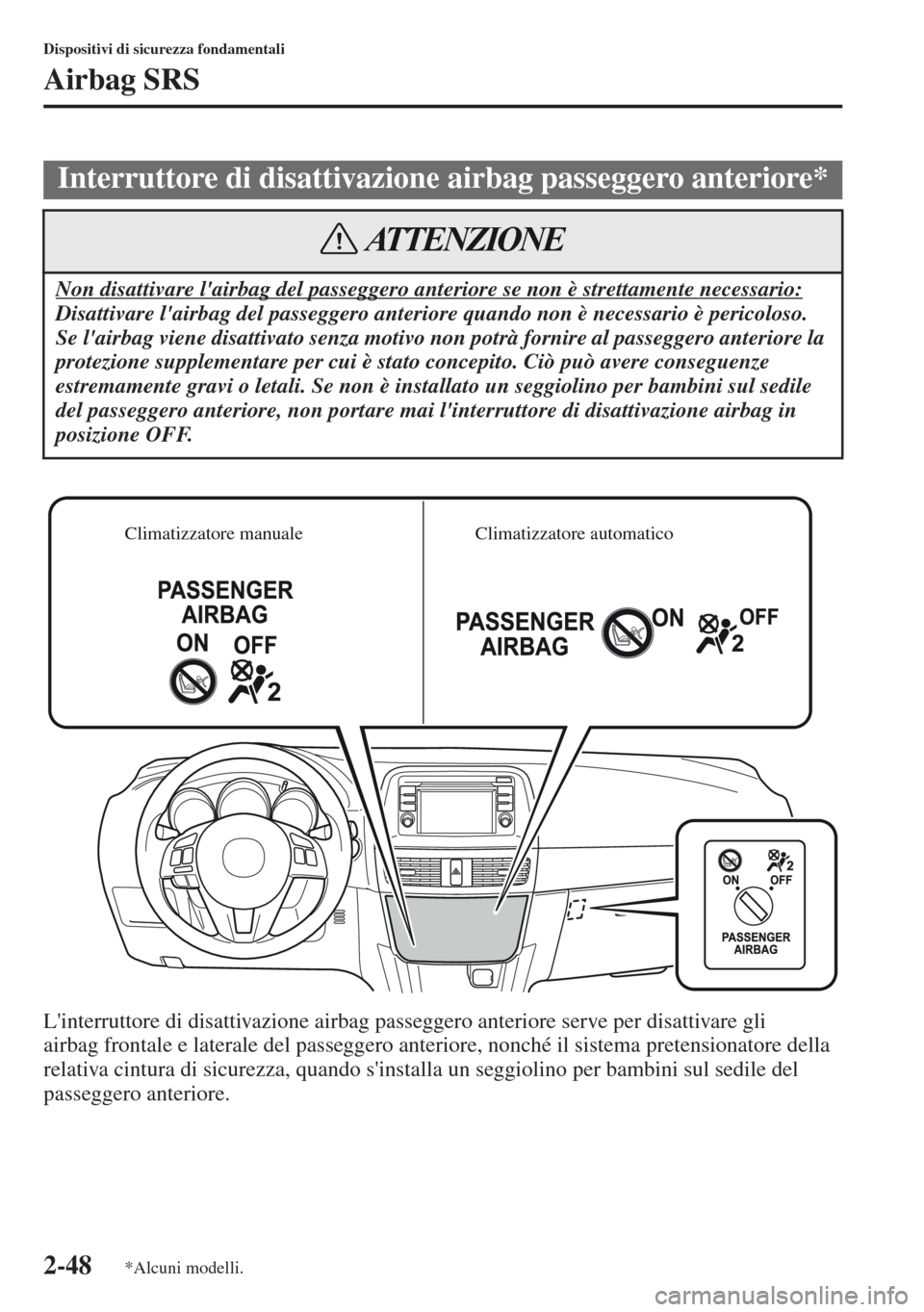

L'interruttore di disattivazione airbag passeggero anteriore serve per disattivare gli
airbag frontale e laterale del passeggero anteriore, nonché il sistema pretensionatore della
relativa cintura di sicurezza, quando s'installa un seggiolino per bambi
ni sul sedile del
passeggero anteriore.
Interruttore di disattivazione airbag passeggero anteriore*
Non disattivare l'airbag del passeggero anteriore se non è strettamente necessario:
Disattivare l'airbag del passeggero anteriore quando non è necessario è pericoloso.
Se l'airbag viene disattivato senza motivo non potrà fornire al passeggero anteriore la
protezione supplementare per cui è stato concepito. Ciò può avere conseguenze
estremamente gravi o letali. Se non è installato un seggiolino per bambini sul sedile
del passeggero anteriore, non portare mai l'interruttore di disattivazione airbag in
posizione OFF.
ATTENZIONE
Climatizzatore automatico Climatizzatore manuale
*Alcuni modelli.

2-49
Dispositivi di sicurezza fondamentali
Airbag SRS

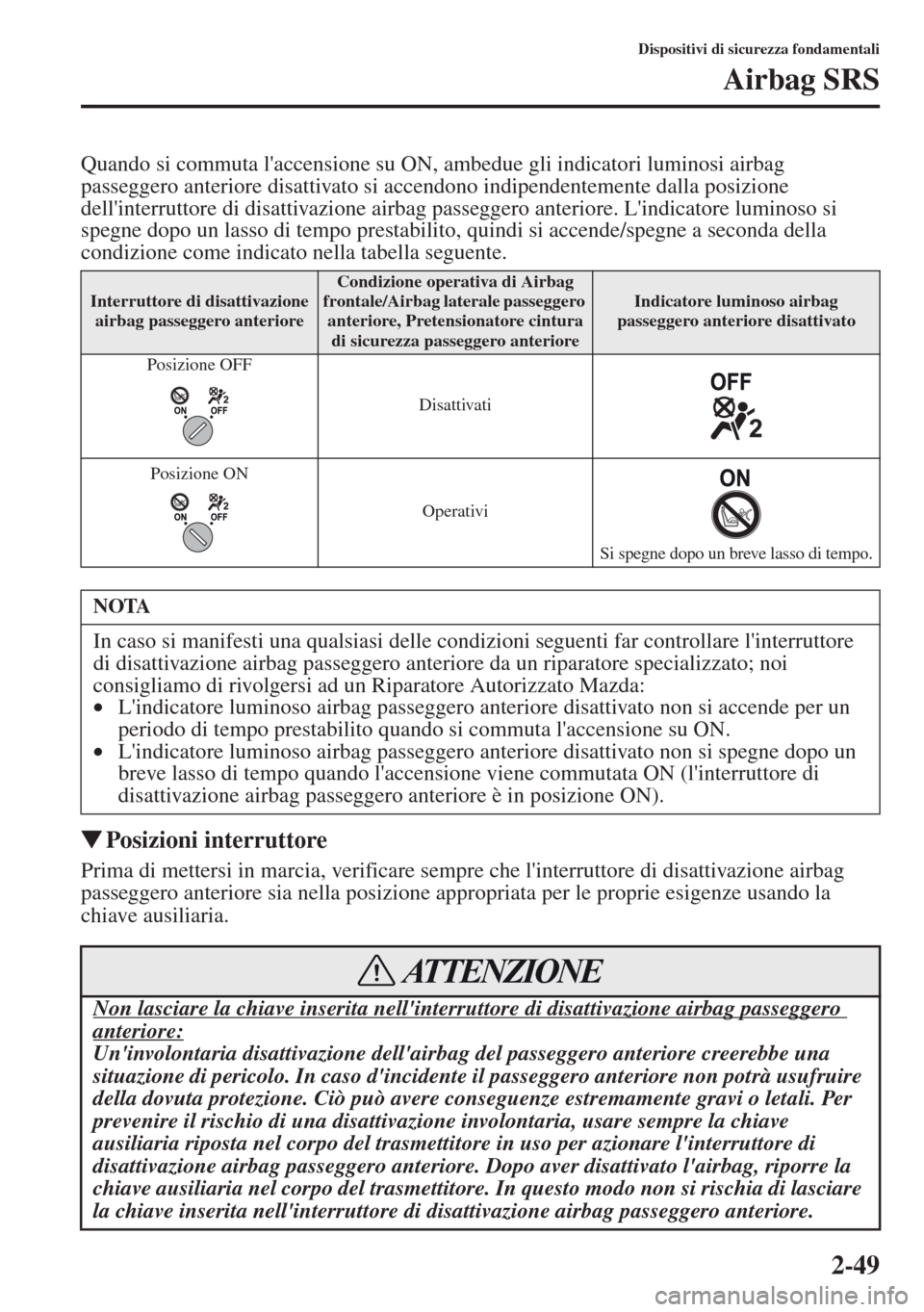

Quando si commuta l'accensione su ON, ambedue gli indicatori luminosi airbag
passeggero anteriore disattivato si accendono indipendentemente dalla posizione
dell'interruttore di disattivazione airbag passeggero anteriore. L'ind
icatore luminoso si
spegne dopo un lasso di tempo prestabilito, quindi si accende/spegne a seconda della
condizione come indicato nella tabella seguente.
tPosizioni interruttore
Prima di mettersi in marcia, verificare sempre che l'interruttore di disattivazione airbag
passeggero anteriore sia nella posizione appropriata per le proprie esigenze usando la
chiave ausiliaria.
Interruttore di disattivazione
airbag passeggero anterioreCondizione operativa di Airbag
frontale/Airbag laterale passeggero
anteriore, Pretensionatore cintura
di sicurezza passeggero anterioreIndicatore luminoso airbag
passeggero anteriore disattivato
Posizione OFF
Disattivati
Posizione ON
Operativi
Si spegne dopo un breve lasso di tempo.
NOTA
In caso si manifesti una qualsiasi delle condizioni seguenti far controllare l'interruttore
di disattivazione airbag passeggero anteriore da un riparatore specializzato; noi
consigliamo di rivolgersi ad un Riparatore Autor
izzato Mazda:
•L'indicatore luminoso airbag passeggero anteriore disattivato non si accende per un
periodo di tempo prestabilito quando si commuta l'accensione su ON.
•L'indicatore luminoso airbag passeggero anteriore disattivato non si spegne dopo un
breve lasso di tempo quando l'accensione viene commutata ON (l'interruttore di
disattivazione airbag passeggero anteriore è in posizione ON).
Non lasciare la chiave inserita nell'interruttore di disattivazione airbag passeggero
anteriore:
Un'involontaria disattivazione dell'airbag del passeggero anteriore creerebbe una
situazione di pericolo. In caso d'incidente il passeggero anteriore non potrà usufruire
della dovuta protezione. Ciò può avere conseguenze estremamente gravi o letali. Per
prevenire il rischio di una disattivazione involontaria, usare sempre la chiave
ausiliaria riposta nel corpo del trasmettitore in uso per azionare l'interruttore di
disattivazione airbag passeggero anteriore. Dopo aver disattivato l'airbag, riporre la
chiave ausiliaria nel corpo del trasmettitore. In questo modo non si rischia di lasciare
la chiave inserita nell'interruttore di disattivazione airbag passeggero anteriore.
ATTENZIONE

2-50
Dispositivi di sicurezza fondamentali
Airbag SRS
OFF

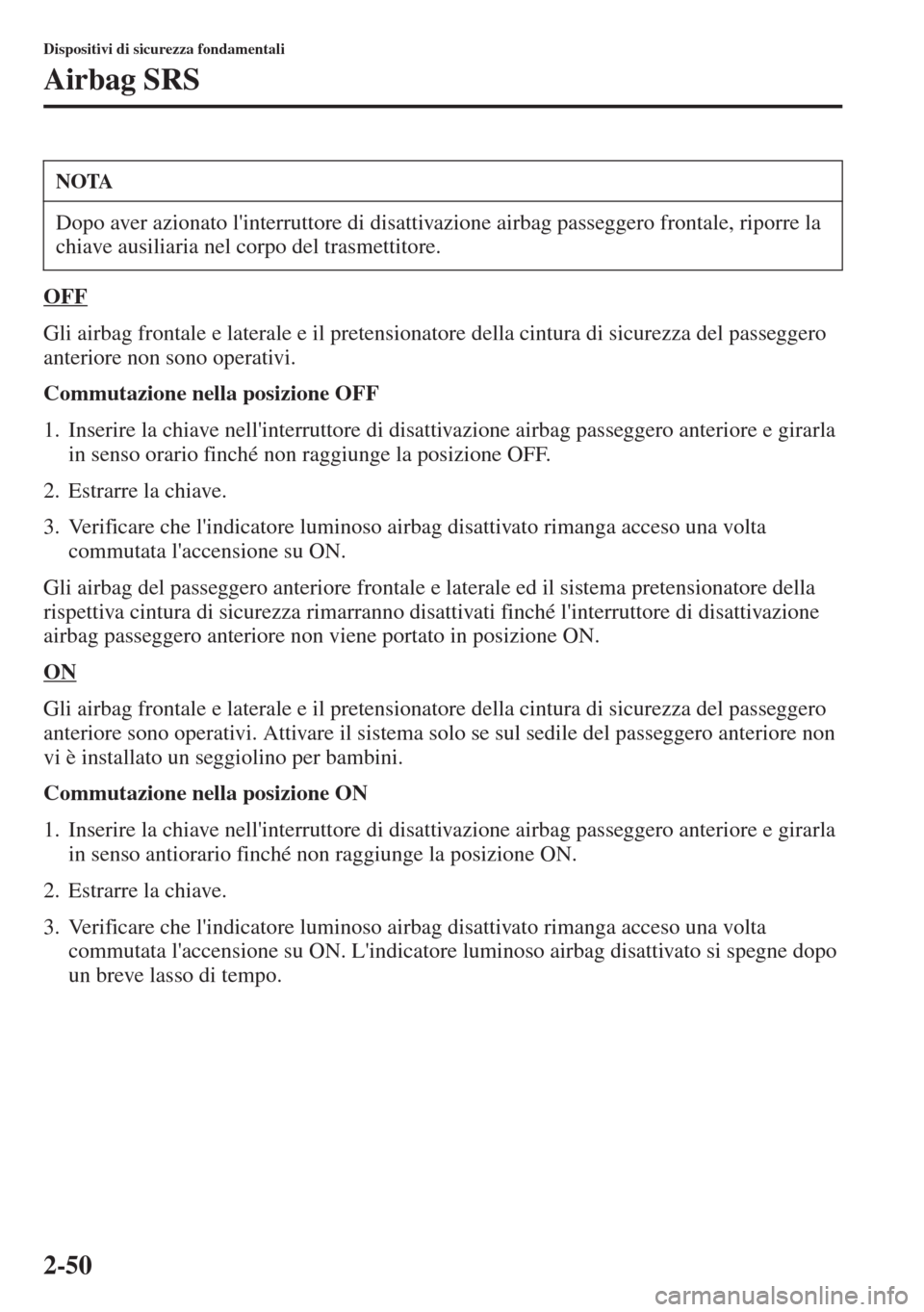

Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza del passeggero
anteriore non sono operativi.
Commutazione nella posizione OFF
1. Inserire la chiave nell'interruttore di disattivazione airbag passeggero anteriore e girarla
in senso orar
io finché non raggiunge
la posizione OFF.
2.Estrarre la chiave.
3. Verificare che l'indicatore luminoso airbag disattivato rimanga acceso una volta
commutata l'accensione su ON.
Gli airbag del passeggero anteriore frontale e laterale ed il si
stema pretensionatore della
rispettiva cintura di sicurezza rimarranno disattivati finché l'interruttore di disattivazione
airbag passeggero anteriore non viene portato in posizione ON.
ON
Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza del passeggero
anteriore sono operativi. Attivare il sistema solo se sul sedile del passeggero anteriore non
vi è installato un seggiolino per bambini.
Commutazione nella posizione ON
1. Inserire la chia
ve nell'interruttore di disattivazione airbag passeggero anteriore e girarla
in senso antiorario finché non raggiunge la posizione ON.
2.Estrarre la chiave.
3. Verificare che l'indic
atore luminoso airbag disattivato rimanga
acceso una volta
commutata l'accensione su ON. L'indicatore luminoso airbag disattivato si spegne dopo
un breve lasso di tempo.
NOTA
Dopo aver azionato l'interruttore di disattivazione airbag passeggero frontale, riporre la
chiave ausiliaria nel corpo del trasmettitore.

2-51
Dispositivi di sicurezza fondamentali
Airbag SRS
1Dispositivi di innesco e airbag conducente/passeggero anteriore
2Sensori d'impatto e centralina diagnostica (unità SAS)
3Pretensionatori cinture di sicurezza anteriori (pagina 2-22)
4Sensori air
bag frontali
5Sensori d'impatto la
terale
6
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza anteriore (pagina 4-37)
7Dispositivi di innesco e airbag laterali e a tendina
8Indicatore luminoso airbag passeggero anteriore disattivato* (pagina 2-48)
9Interruttore di disattivazione airbag passeggero anteriore* (pagina 2-48)

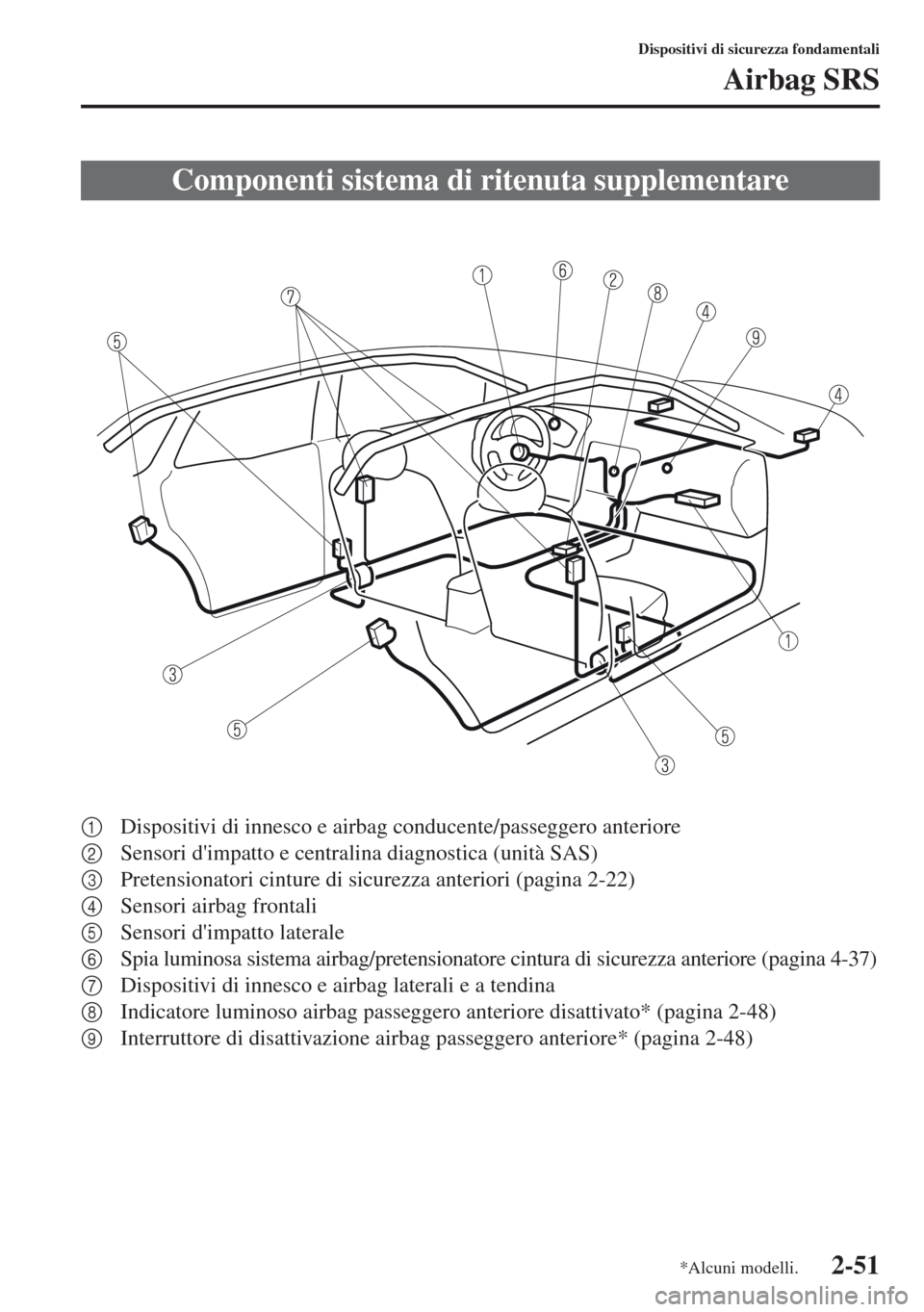

Componenti sistema di ritenuta supplementare
*Alcuni modelli.

2-52
Dispositivi di sicurezza fondamentali
Airbag SRS

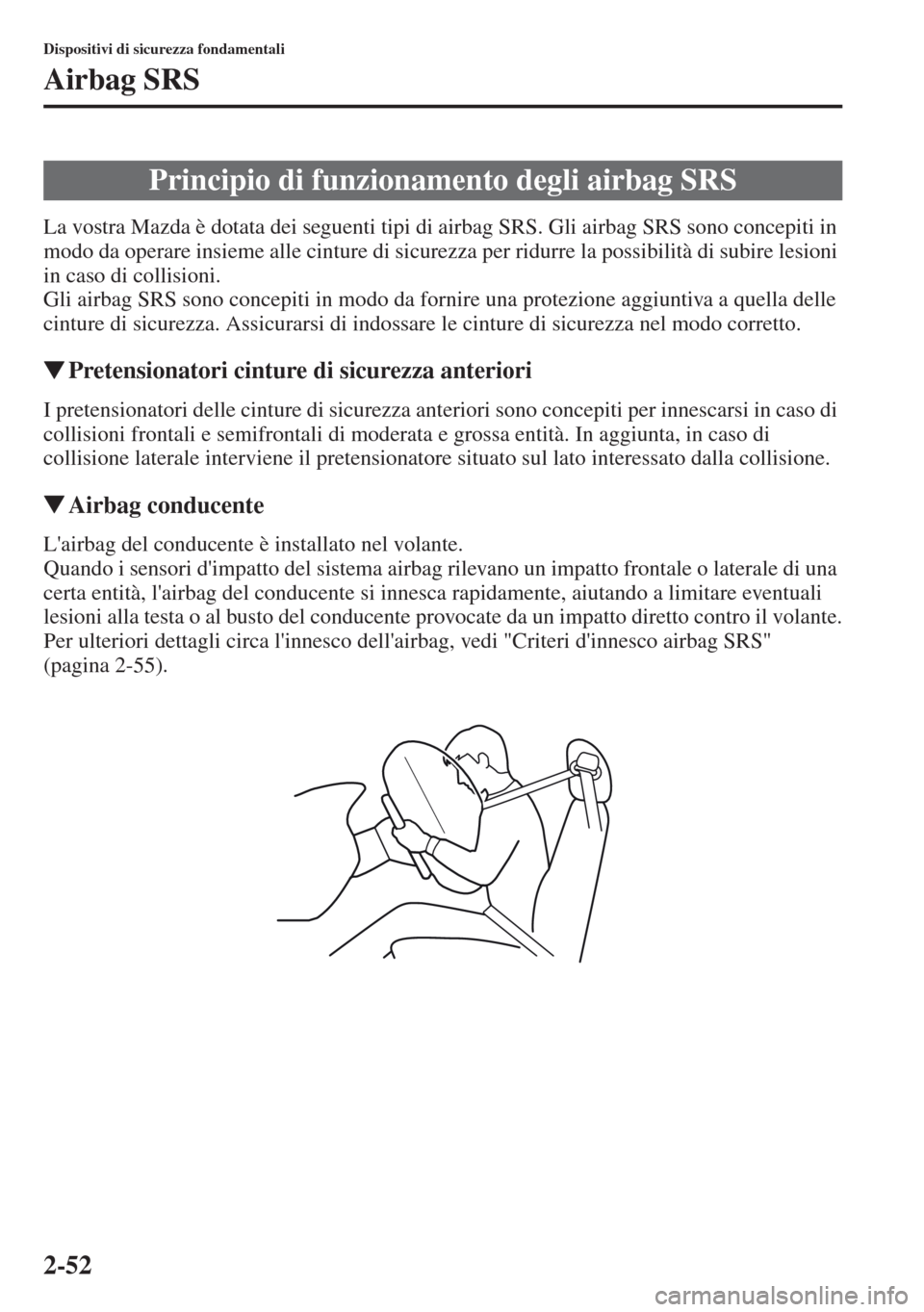

La vostra Mazda è dotata dei seguenti tipi di airbag SRS. Gli airbag SRS sono concepiti in
modo da operare insieme alle cinture di sicurezza per ridurre la possibilità di subire lesioni
in caso di collisioni.
Gli airbag SRS sono concep
iti in modo da fornire una protezione aggiuntiva a quella delle
cinture di sicurezza. Assicurarsi di indossare le cinture di sicurezza nel modo corretto.
tPretensionatori cinture di sicurezza anteriori
I pretensionatori delle cinture di sicurezza anteriori sono concepiti per innescarsi in caso di
collisioni frontali e semifrontali di moderata e grossa entità. In aggiunta, in caso di
collisione laterale interviene il pretension
atore situato s
ul lato interessato dalla collisione.
tAirbag conducente
L'airbag del conducente è installato nel volante.
Quando i sensori d'impatto del sistema airbag rilevano un impatto frontale o laterale di una
certa entità, l'airbag del conducente si innesca rapidamente, aiutando a limitare eventuali
lesioni alla testa o al busto del conducente provocate da un impatto diretto contro il volante.
Per ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS"
(pagina 2-55).
Principio di funzionamento degli airbag SRS

2-53
Dispositivi di sicurezza fondamentali
Airbag SRS

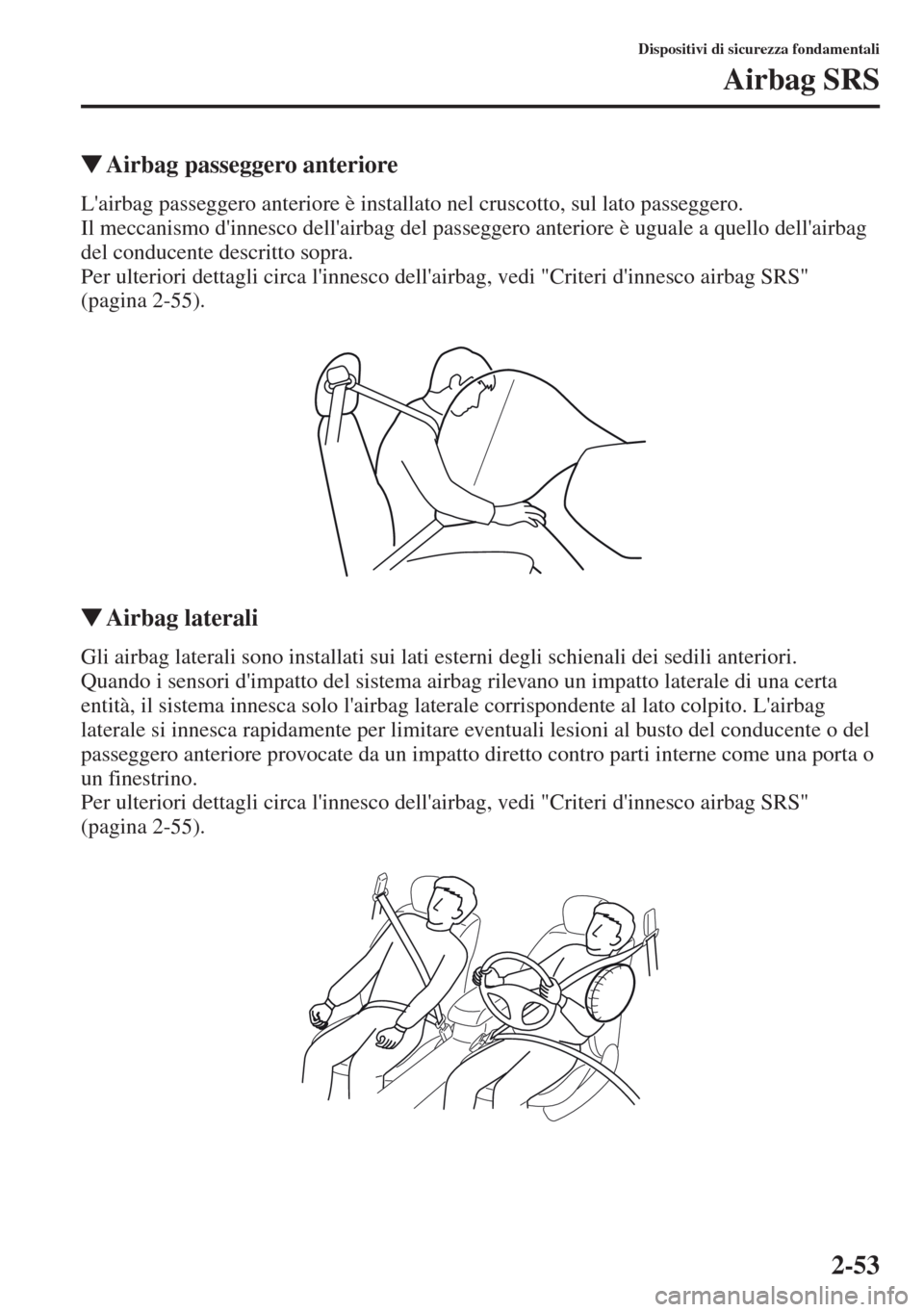

tAirbag passeggero anteriore
L'airbag passeggero anteriore è installato nel cruscotto, sul lato passeggero.
Il meccanismo d'innesco dell'airbag del passeggero anteriore è uguale a quello dell'airbag
del conducente descritto sopra.
Per ulteriori dettagli circa l'innesco dell'airbag, vedi "Cr
iteri d'innesco airbag SRS"
(pagina 2-55).
tAirbag laterali
Gli airbag laterali sono installati sui lati esterni degli schienali dei sedili anteriori.
Quando i sensori d'impatto del sistema airbag rilevano un impatto laterale di una certa
entità, il sistema innesca solo l'
airbag laterale corrispondente al lato colpito. L'airbag
laterale si innesca rapidamente per limitare eventuali lesioni al busto del conducente o del
passeggero anter
iore provocate da un impatto diretto contro parti interne come una porta o
un finestrino.
Per
ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS"
(pagina 2-55).

2-54
Dispositivi di sicurezza fondamentali
Airbag SRS

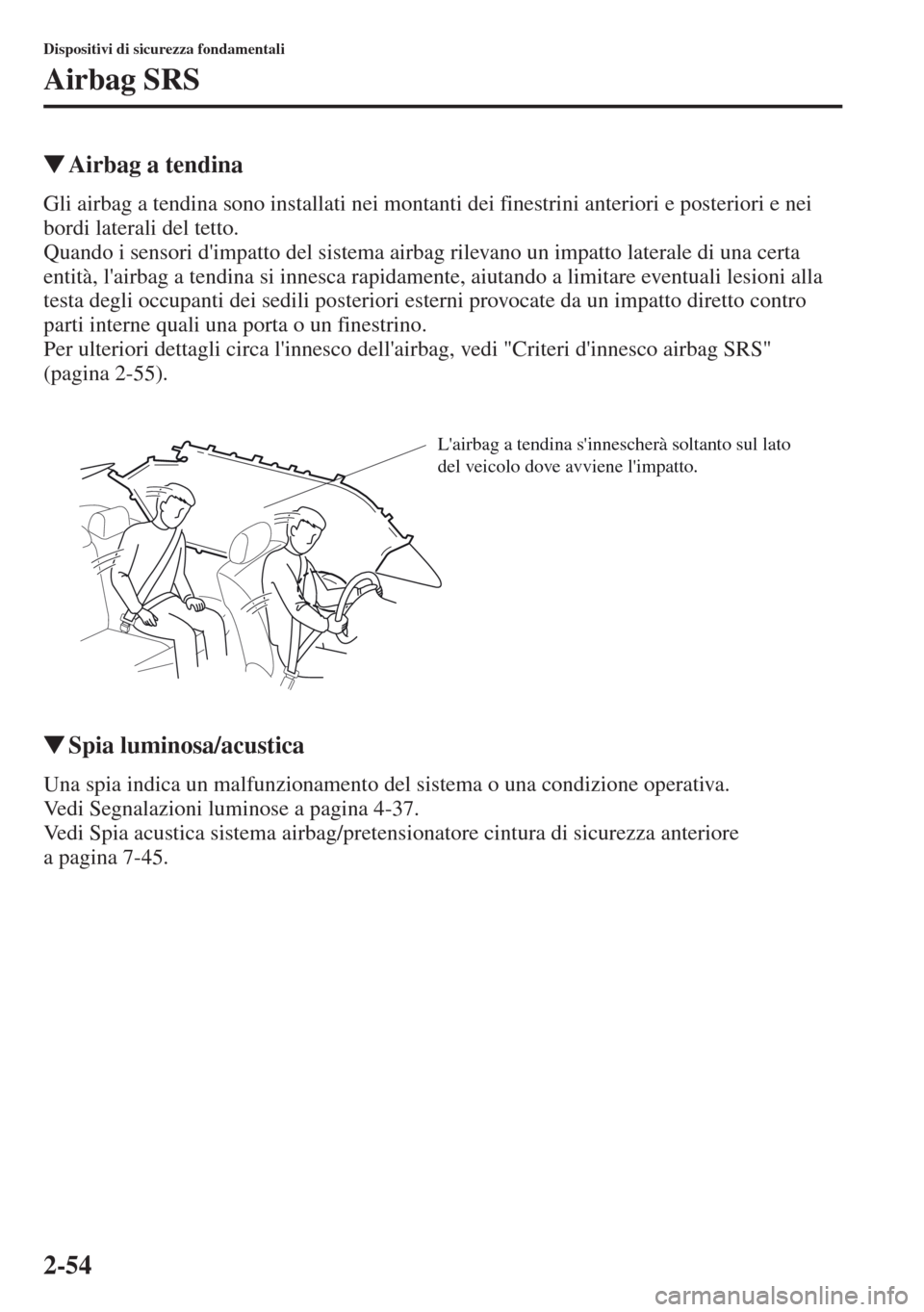

tAirbag a tendina
Gli airbag a tendina sono installati nei montanti dei finestrini anteriori e posteriori e nei
bordi laterali del tetto.
Quando i sensori d'impatto del sistema airbag rilevano un impatto laterale di una certa
entità,
l'airbag a tendina si innesca rapidamente, aiutando a limitare eventuali lesioni alla
testa degli occupanti dei sedili posteriori esterni provocate da un impatto diretto contro
parti interne quali una porta o un finestrino.
P
er ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS"
(pagina 2-55).
tSpia luminosa/acustica
Una spia indica un malfunzionamento del sistema o una condizione operativa.
Ve di Segnalazioni luminose a pagina 4-37.
Ve di Spia acustica sistema airbag/pretensionatore cintura di sicurezza anteriore
a pagina 7-45.
L'airbag a tendina s'innescherà soltanto sul lato
del veicolo dove avviene l'impatto.

2-55
Dispositivi di sicurezza fondamentali
Airbag SRS

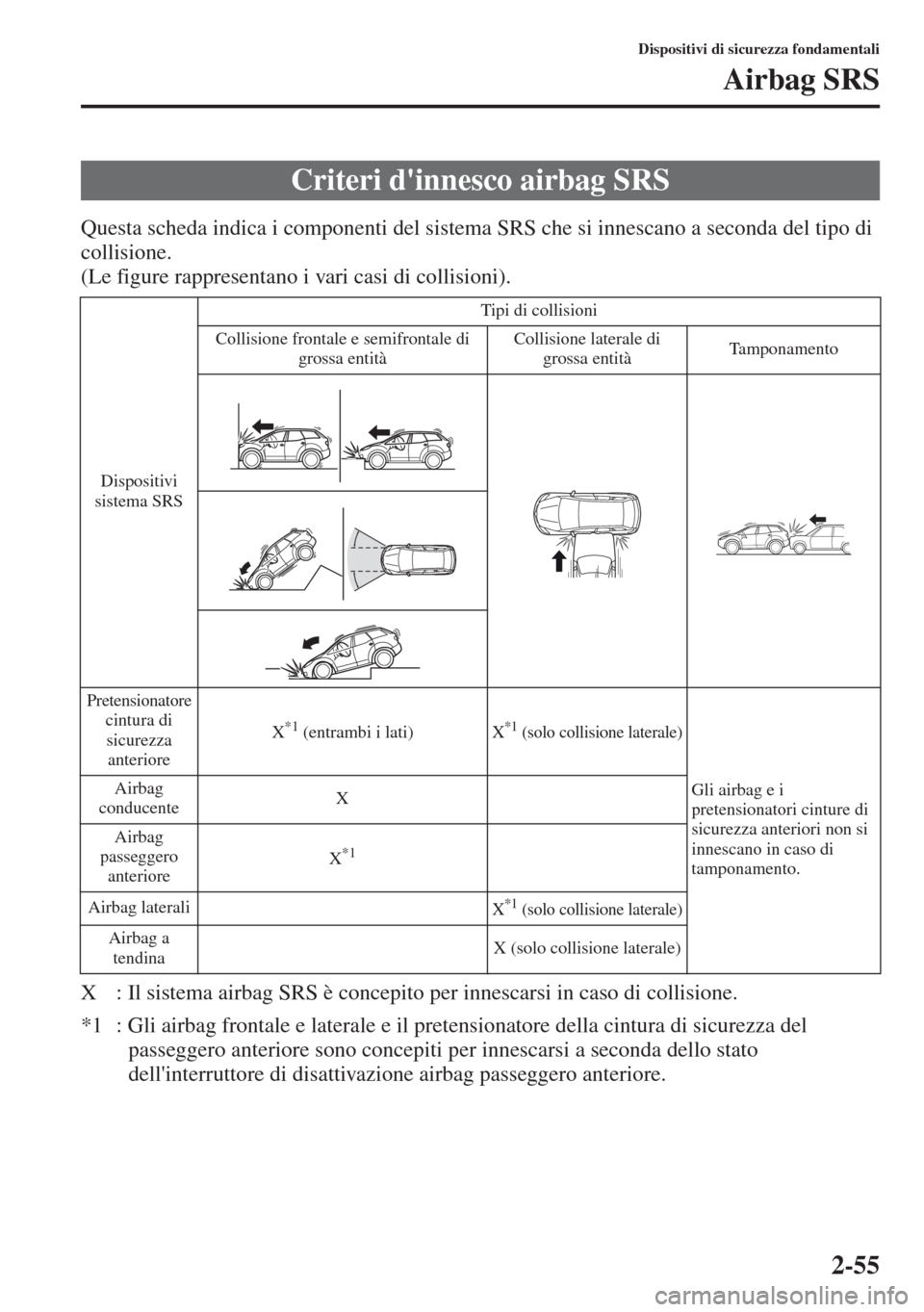

Questa scheda indica i componenti del sistema SRS che si innescano a seconda del tipo di
collisione.
(Le figure rappresentano i vari casi di collisioni).
X: Il sistema airbag SRS è concepito per innescarsi in caso di collisione.
*
1: Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza del
passeggero anteriore sono concepiti per innescarsi a seconda dello stato
dell'interruttore di disattivazione airbag passeggero anteriore.
Criteri d'innesco airbag SRS
Dispositivi
sistema SRSTipi di collisioni
Collisione frontale e semifrontale di
grossa entitàCollisione laterale di
grossa entitàTamponamento
Pretensionatore
cintura di
sicurezza
anterioreX
*1 (entrambi i lati)X*1 (solo collisione laterale)
Gli airbag e i
pretensionatori cinture di
sicurezza anteriori non si
innescano in caso di
tamponamento. Airbag
conducenteX
Airbag
passeggero
anterioreX
*1
Airbag lateraliX*1 (solo collisione laterale)
Airbag a
tendinaX (solo collisione laterale)
