MAZDA MODEL CX-5 2013 Manuel du propriétaire (in French)

Black plate (381,1)

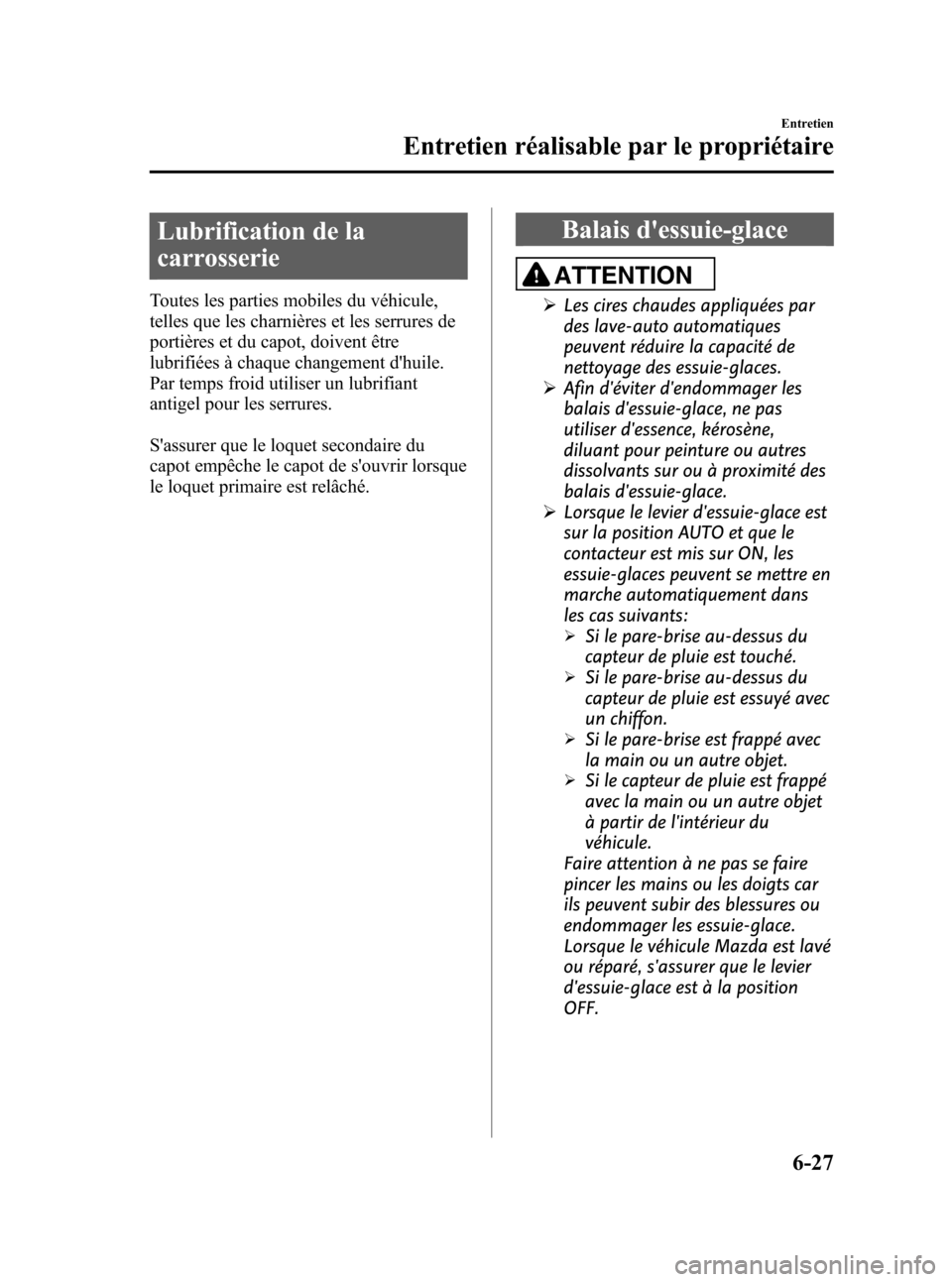

Lubrification de la
carrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.
S'assurer que le loquet secondaire du
capot empêche le capot de s'ouvrir lorsque
le loquet primaire est relâché.
Balais d'essuie-glace
ATTENTION
ØLes cires chaudes appliquées par
des lave-auto automatiques
peuvent réduire la capacité de
nettoyage des essuie-glaces.
ØAfin d'éviter d'endommager les
balais d'essuie-glace, ne pas
utiliser d'essence, kérosène,
diluant pour peinture ou autres
dissolvants sur ou à proximité des
balais d'essuie-glace.
ØLorsque le levier d'essuie-glace est
sur la position AUTO et que le
contacteur est mis sur ON, les
essuie-glaces peuvent se mettre en
marche automatiquement dans
les cas suivants:
ØSi le pare-brise au-dessus du
capteur de pluie est touché.
ØSi le pare-brise au-dessus du
capteur de pluie est essuyé avec
un chiffon.
ØSi le pare-brise est frappé avec
la main ou un autre objet.
ØSi le capteur de pluie est frappé
avec la main ou un autre objet
à partir de l'intérieur du
véhicule.
Faire attention à ne pas se faire
pincer les mains ou les doigts car
ils peuvent subir des blessures ou
endommager les essuie-glace.
Lorsque le véhicule Mazda est lavé
ou réparé, s'assurer que le levier
d'essuie-glace est à la position
OFF.
Entretien
Entretien réalisable par le propriétaire
6-27
CX-5_8CA6-EC-11L_Edition1 Page381
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (382,1)

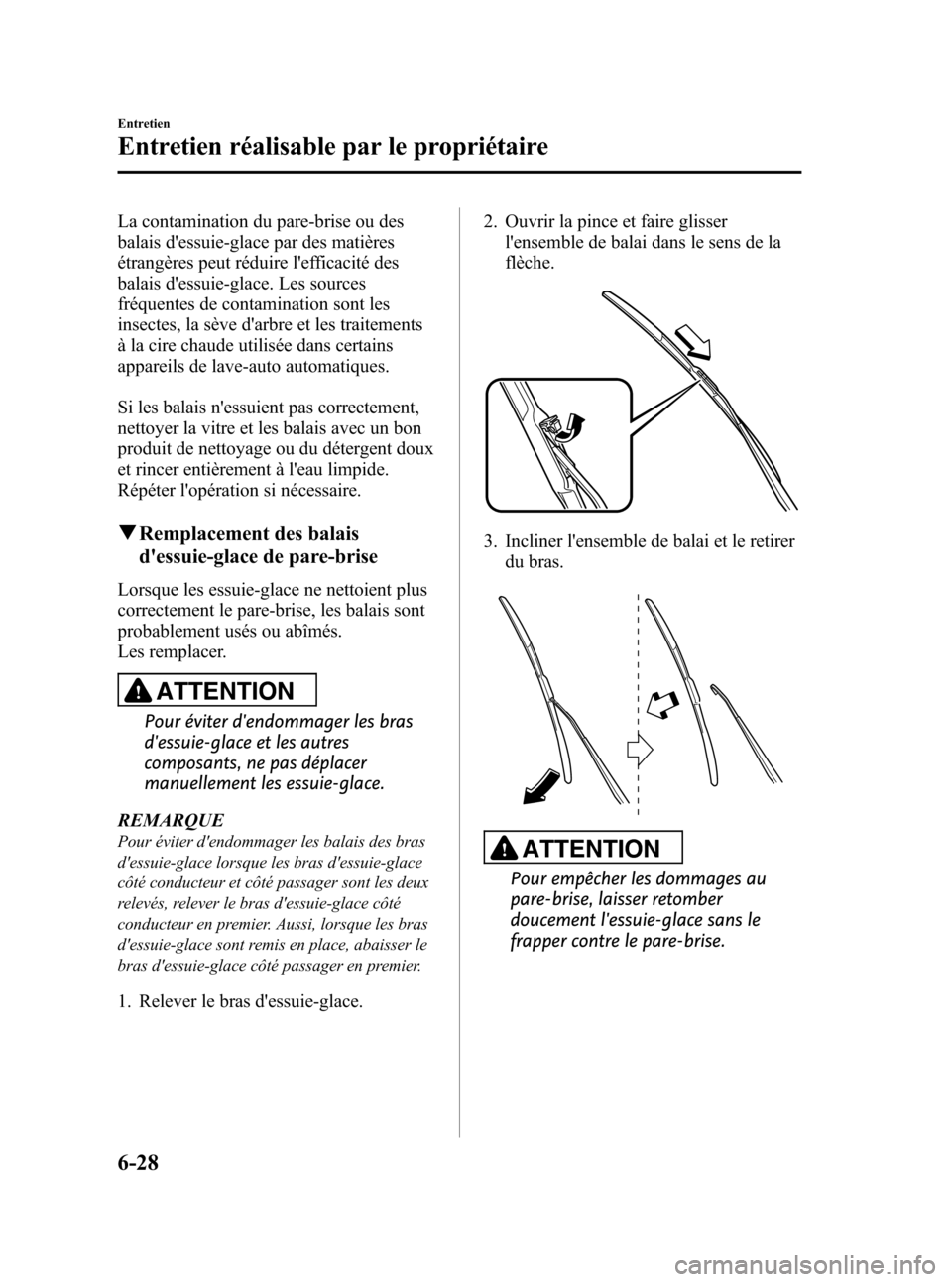

La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
qRemplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION
Pour éviter d'endommager les bras
d'essuie-glace et les autres
composants, ne pas déplacer
manuellement les essuie-glace.
REMARQUE
Pour éviter d'endommager les balais des bras
d'essuie-glace lorsque les bras d'essuie-glace
côté conducteur et côté passager sont les deux
relevés, relever le bras d'essuie-glace côté
conducteur en premier. Aussi, lorsque les bras
d'essuie-glace sont remis en place, abaisser le
bras d'essuie-glace côté passager en premier.
1. Relever le bras d'essuie-glace.2. Ouvrir la pince et faire glisser
l'ensemble de balai dans le sens de la
flèche.
3. Incliner l'ensemble de balai et le retirer
du bras.
ATTENTION
Pour empêcher les dommages au
pare-brise, laisser retomber
doucement l'essuie-glace sans le
frapper contre le pare-brise.
6-28
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page382
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (383,1)

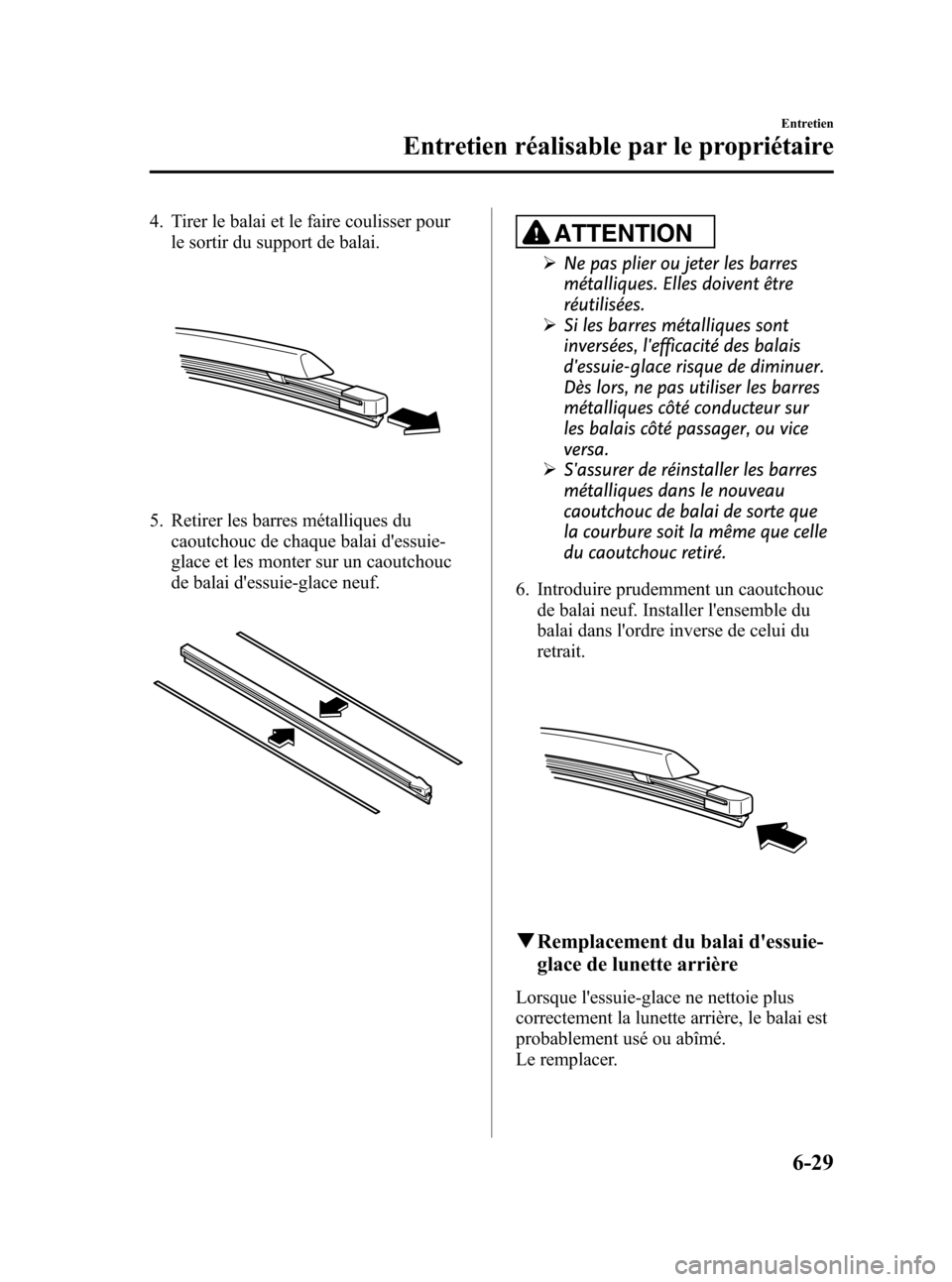

4. Tirer le balai et le faire coulisser pour
le sortir du support de balai.
5. Retirer les barres métalliques du
caoutchouc de chaque balai d'essuie-
glace et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
ATTENTION
ØNe pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.
ØSi les barres métalliques sont
inversées, l'efficacité des balais
d'essuie-glace risque de diminuer.
Dès lors, ne pas utiliser les barres
métalliques côté conducteur sur
les balais côté passager, ou vice
versa.
ØS'assurer de réinstaller les barres
métalliques dans le nouveau
caoutchouc de balai de sorte que
la courbure soit la même que celle
du caoutchouc retiré.
6. Introduire prudemment un caoutchouc
de balai neuf. Installer l'ensemble du
balai dans l'ordre inverse de celui du
retrait.
qRemplacement du balai d'essuie-
glace de lunette arrière
Lorsque l'essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
Entretien
Entretien réalisable par le propriétaire
6-29
CX-5_8CA6-EC-11L_Edition1 Page383
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (384,1)

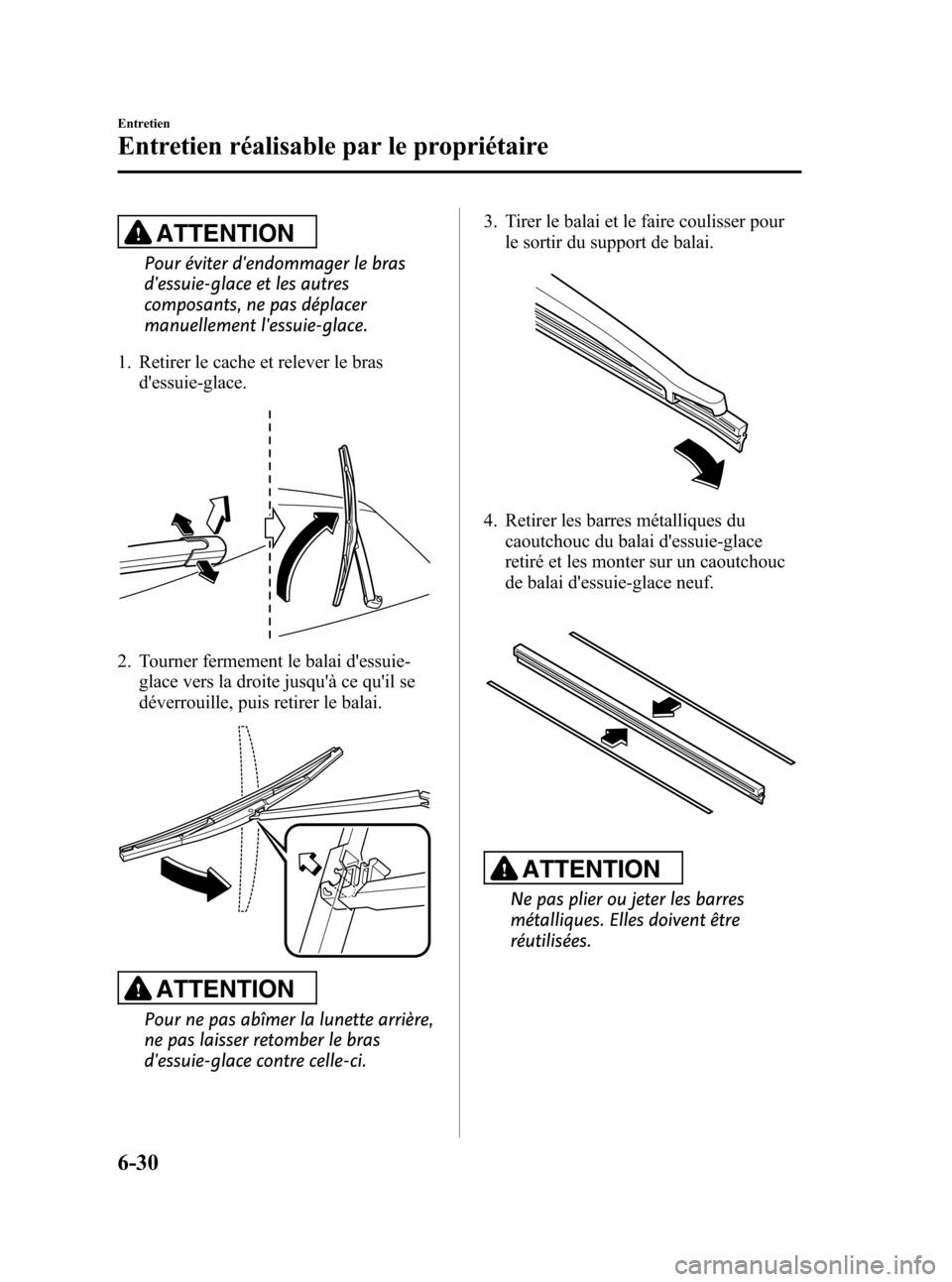

ATTENTION
Pour éviter d'endommager le bras
d'essuie-glace et les autres
composants, ne pas déplacer
manuellement l'essuie-glace.
1. Retirer le cache et relever le bras
d'essuie-glace.
2. Tourner fermement le balai d'essuie-
glace vers la droite jusqu'à ce qu'il se
déverrouille, puis retirer le balai.
ATTENTION
Pour ne pas abîmer la lunette arrière,
ne pas laisser retomber le bras
d'essuie-glace contre celle-ci.3. Tirer le balai et le faire coulisser pour
le sortir du support de balai.
4. Retirer les barres métalliques du
caoutchouc du balai d'essuie-glace
retiré et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
ATTENTION
Ne pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.
6-30
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page384
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (385,1)

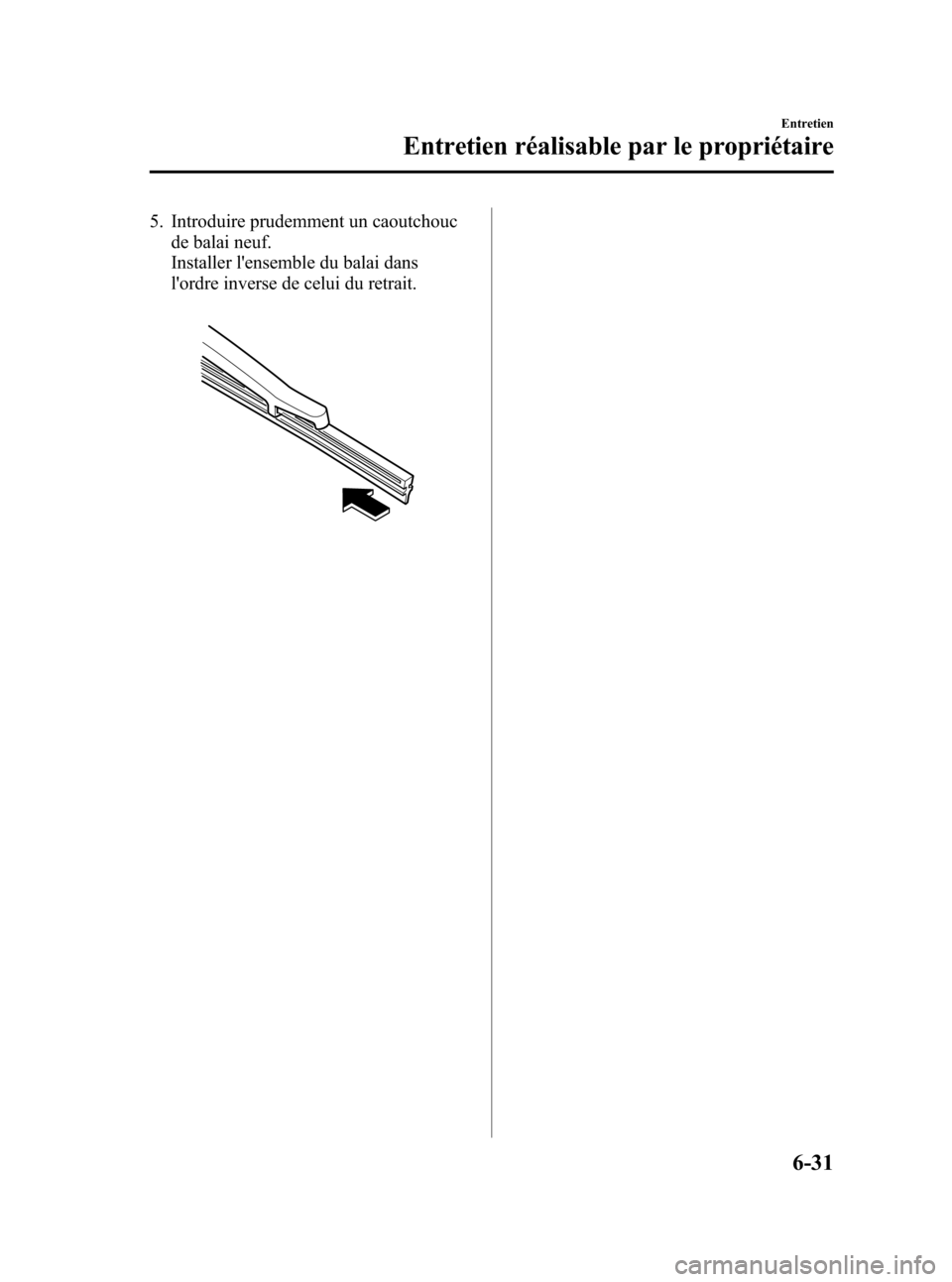

5. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
Entretien
Entretien réalisable par le propriétaire
6-31
CX-5_8CA6-EC-11L_Edition1 Page385
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (386,1)

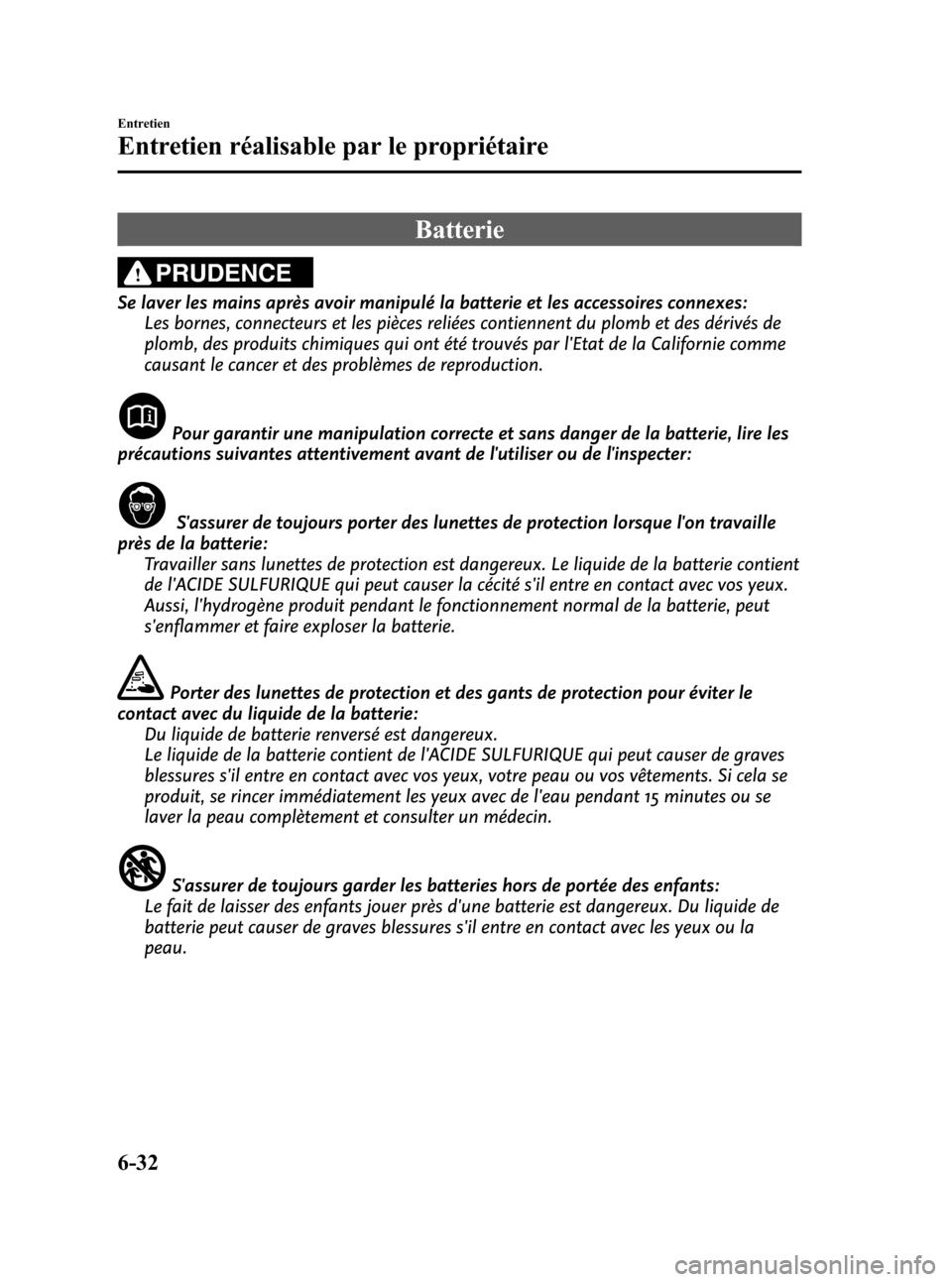

Batterie
PRUDENCE
Se laver les mains après avoir manipulé la batterie et les accessoires connexes:
Les bornes, connecteurs et les pièces reliées contiennent du plomb et des dérivés de
plomb, des produits chimiques qui ont été trouvés par l'Etat de la Californie comme
causant le cancer et des problèmes de reproduction.
Pour garantir une manipulation correcte et sans danger de la batterie, lire les
précautions suivantes attentivement avant de l'utiliser ou de l'inspecter:
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux.
Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le
contact avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves
blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se
produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se
laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la
peau.
6-32
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page386
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (387,1)

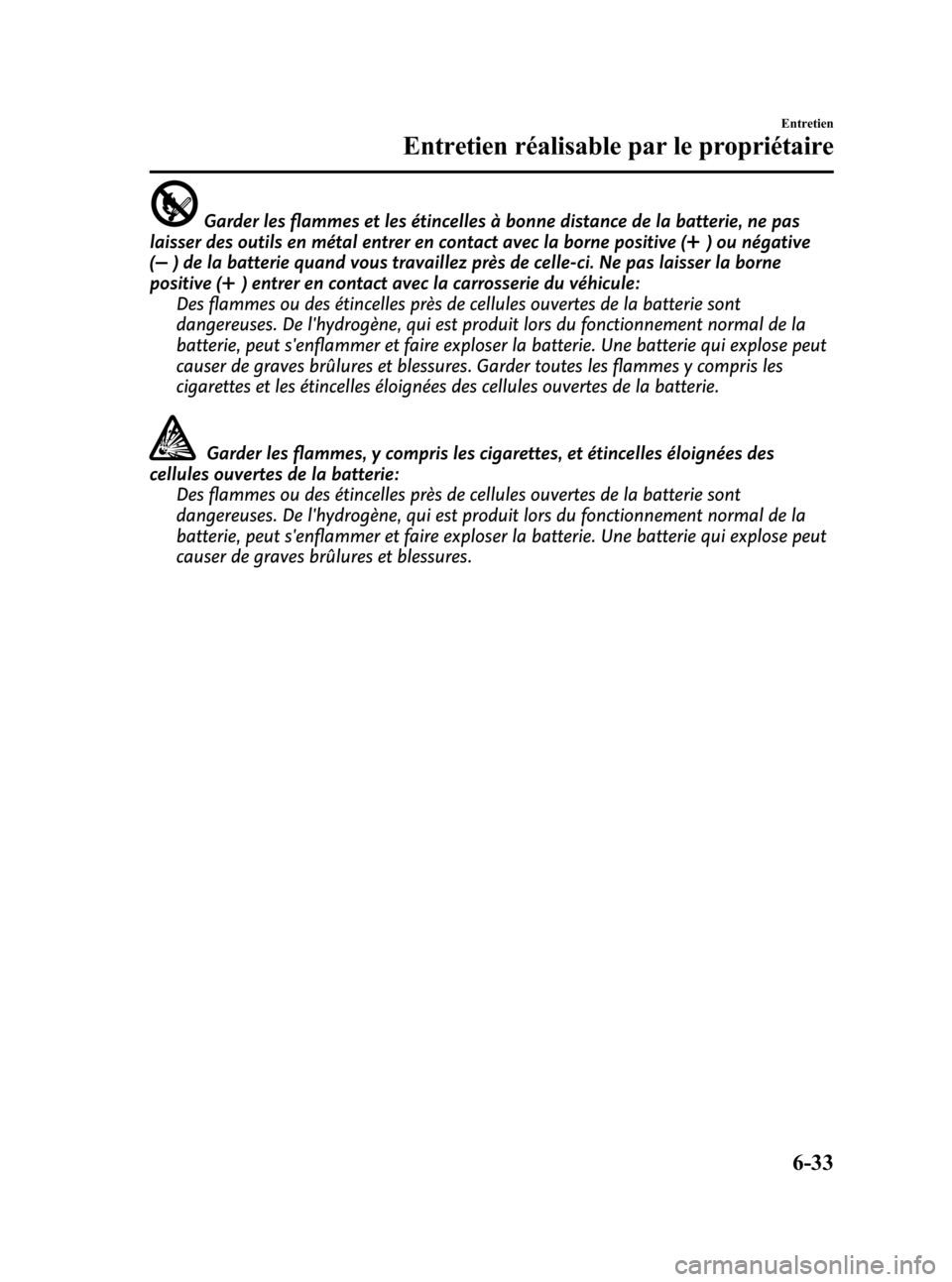

Garder les flammes et les étincelles à bonne distance de la batterie, ne pas
laisser des outils en métal entrer en contact avec la borne positive (
) ou négative
(
) de la batterie quand vous travaillez près de celle-ci. Ne pas laisser la borne
positive (
) entrer en contact avec la carrosserie du véhicule:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Garder toutes les flammes y compris les
cigarettes et les étincelles éloignées des cellules ouvertes de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
Entretien
Entretien réalisable par le propriétaire
6-33
CX-5_8CA6-EC-11L_Edition1 Page387
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (388,1)

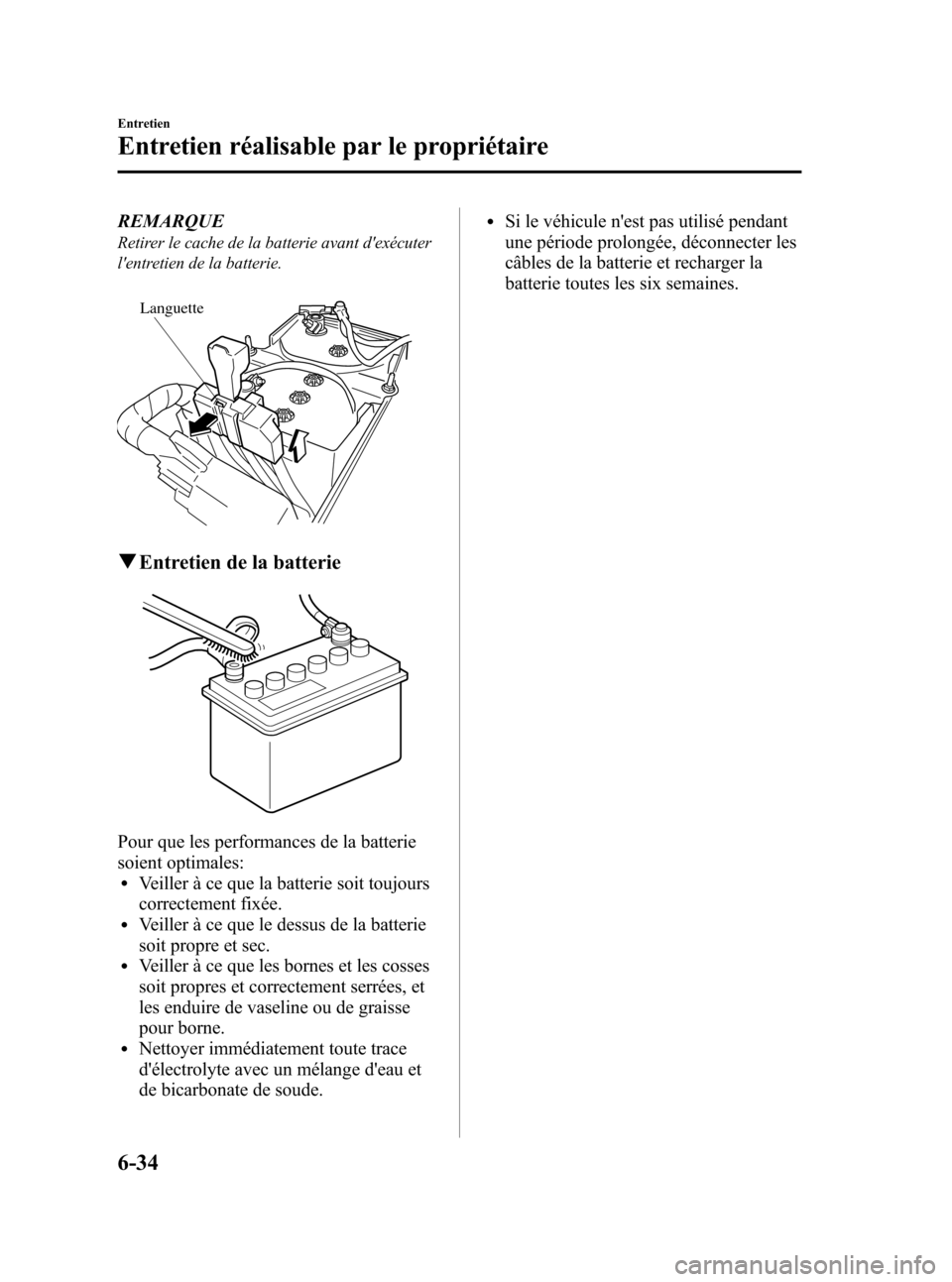

REMARQUE
Retirer le cache de la batterie avant d'exécuter
l'entretien de la batterie.
Languette
qEntretien de la batterie
Pour que les performances de la batterie
soient optimales:
lVeiller à ce que la batterie soit toujours
correctement fixée.
lVeiller à ce que le dessus de la batterie
soit propre et sec.
lVeiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
lNettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et
de bicarbonate de soude.
lSi le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter les
câbles de la batterie et recharger la
batterie toutes les six semaines.
6-34
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page388
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (389,1)
Remplacer la pile
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne clignote pas, la pile est
peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
ATTENTION
ØVérifier si la pile est bien installée
correctement. La pile risque de
couler si elle n'est pas installée
correctement.
ØLors du remplacement de la pile,
veiller à ne pas toucher de circuits
internes ni de bornes électriques, à
ne pas tordre des bornes
électriques et à ne pas laisser de la
saleté pénétrer dans la
télécommande, car cela pourrait
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
compteur de type A, les messages
s'affichent sur le tableau de bord).
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions ci-dessous.
Remplacement de la pile de la clé
1. Retirer la clé auxiliaire.
Entretien
Entretien réalisable par le propriétaire
6-35
CX-5_8CA6-EC-11L_Edition1 Page389
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (390,1)
2. Insérer un petit tournevis plat dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
3. Insérer le petit tournevis plat dans
l'écart entre le couvercle et la
télécommande, puis tourner le
tournevis pour détacher le couvercle.
4. Retirer le capuchon de pile, puis retirer
la pile.
5. Insérer une pile neuve en orientant sa
polarité positive vers le haut, puis
recouvrir la pile avec le capuchon de
pile.
6. Fermer le couvercle.
6-36
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page390
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L
