MAZDA MODEL CX-5 2013 Manuel du propriétaire (in French)

Black plate (371,1)

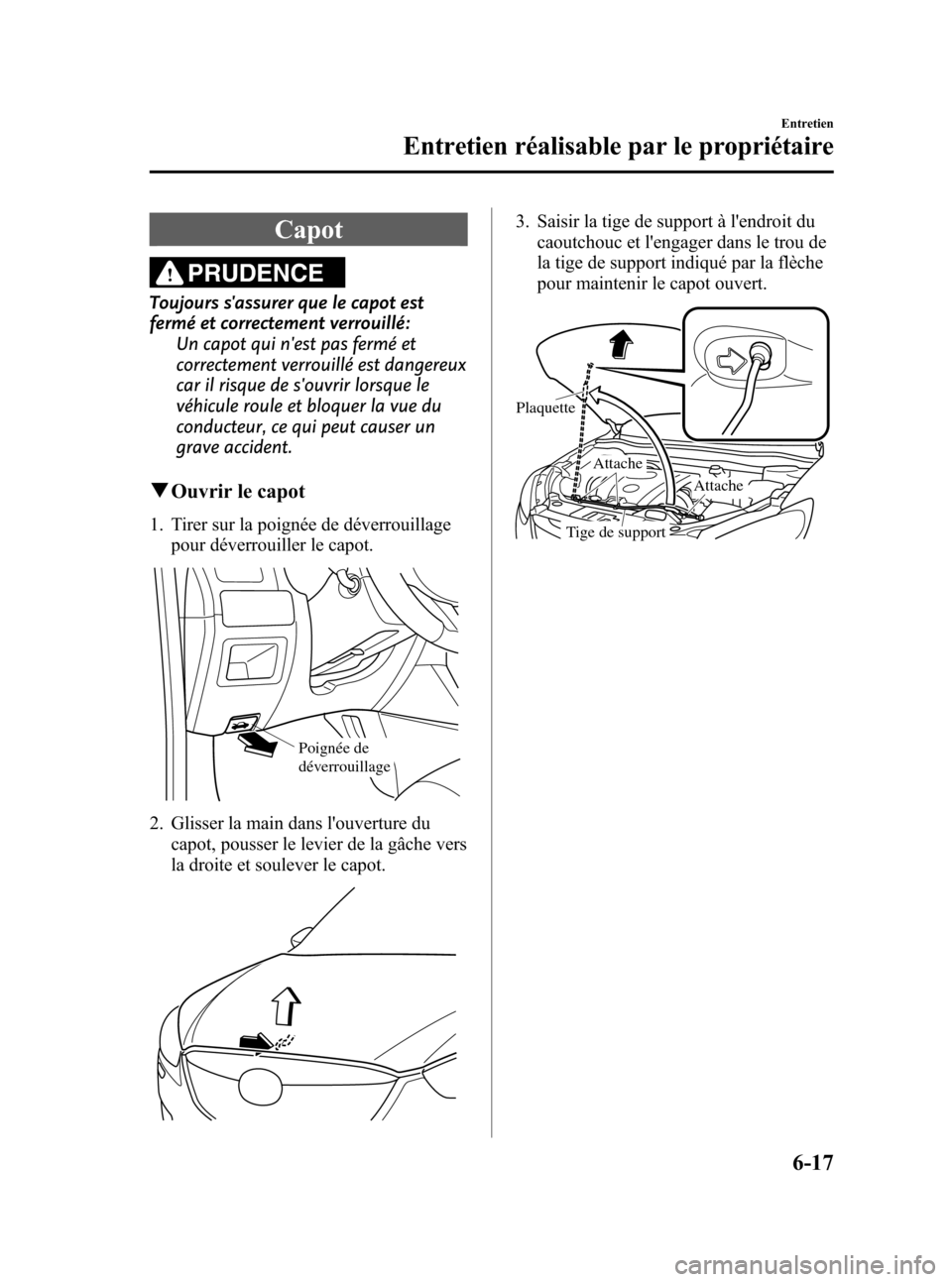

Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche vers
la droite et soulever le capot.
3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou de
la tige de support indiqué par la flèche
pour maintenir le capot ouvert.
Plaquette
Attache
Attache
Tige de support
Entretien
Entretien réalisable par le propriétaire
6-17
CX-5_8CA6-EC-11L_Edition1 Page371
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (372,1)

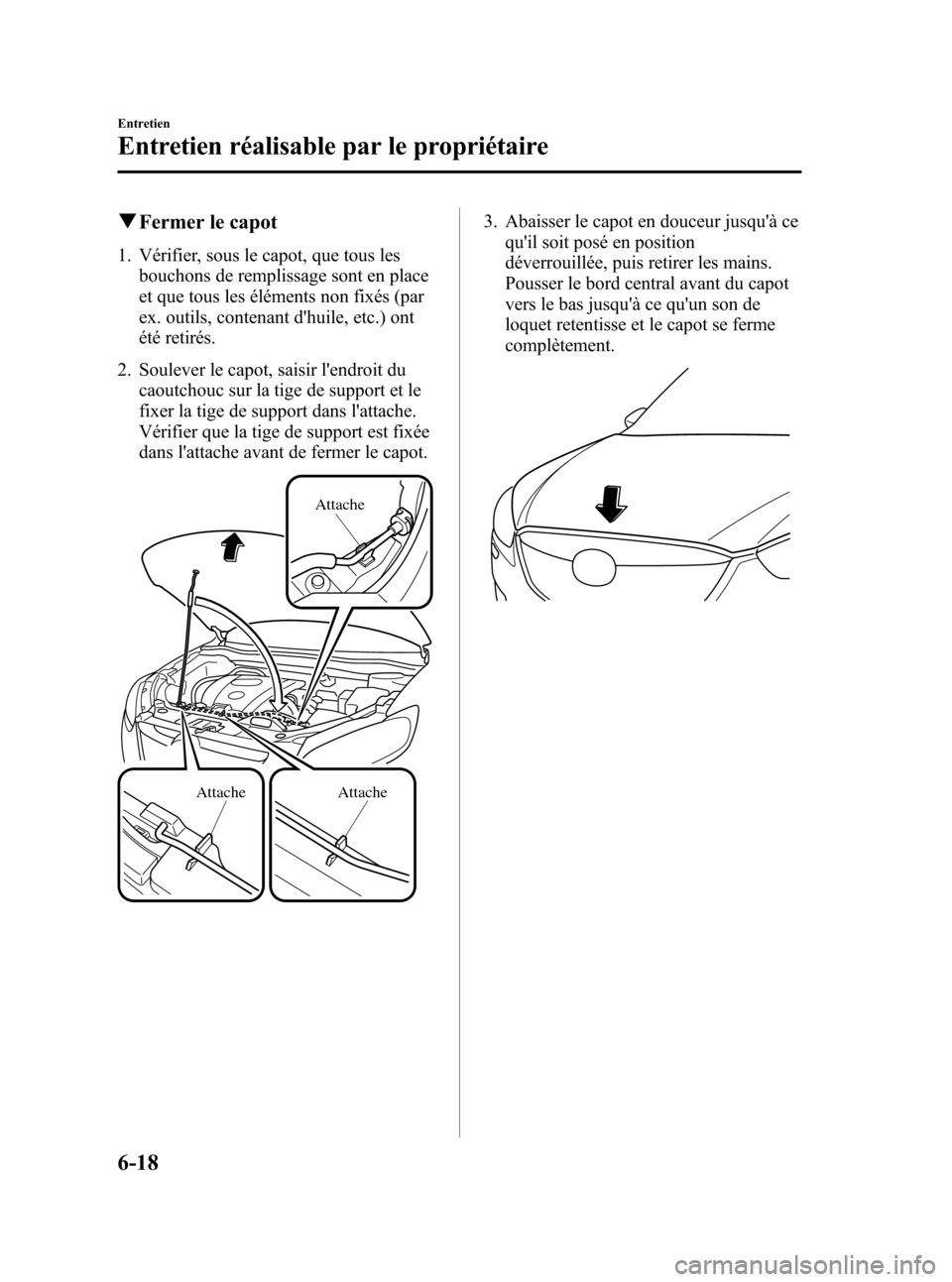

qFermer le capot
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Soulever le capot, saisir l'endroit du
caoutchouc sur la tige de support et le
fixer la tige de support dans l'attache.
Vérifier que la tige de support est fixée
dans l'attache avant de fermer le capot.
Attache
AttacheAttache
3. Abaisser le capot en douceur jusqu'à ce
qu'il soit posé en position
déverrouillée, puis retirer les mains.
Pousser le bord central avant du capot
vers le bas jusqu'à ce qu'un son de
loquet retentisse et le capot se ferme
complètement.
6-18
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page372
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (373,1)

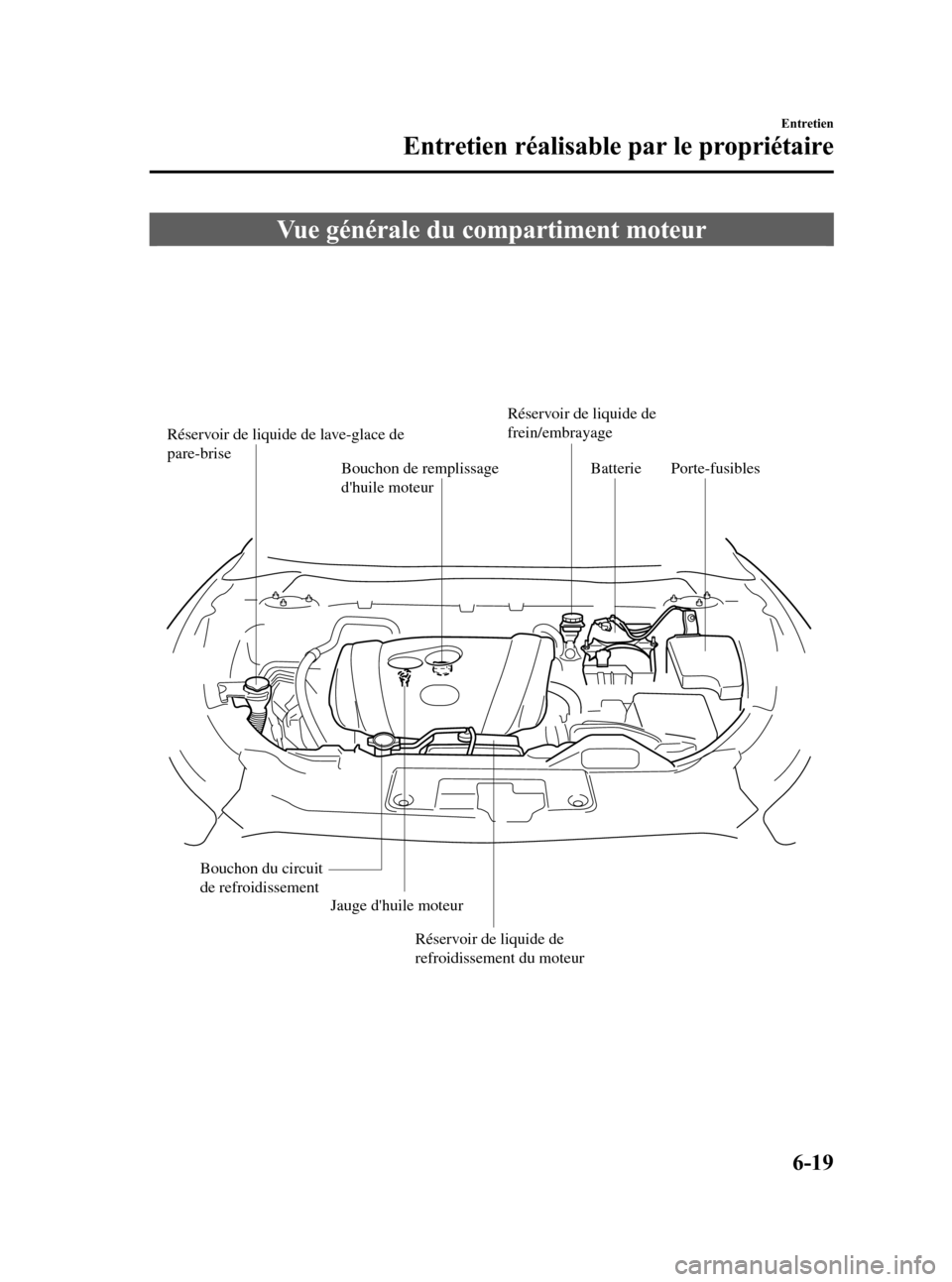

Vue générale du compartiment moteur
Réservoir de liquide de lave-glace de
pare-brise
Bouchon de remplissage
d'huile moteurRéservoir de liquide de
frein/embrayage
Jauge d'huile moteurBatterie
Réservoir de liquide de
refroidissement du moteurPorte-fusibles
Bouchon du circuit
de refroidissement
Entretien
Entretien réalisable par le propriétaire
6-19
CX-5_8CA6-EC-11L_Edition1 Page373
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (374,1)

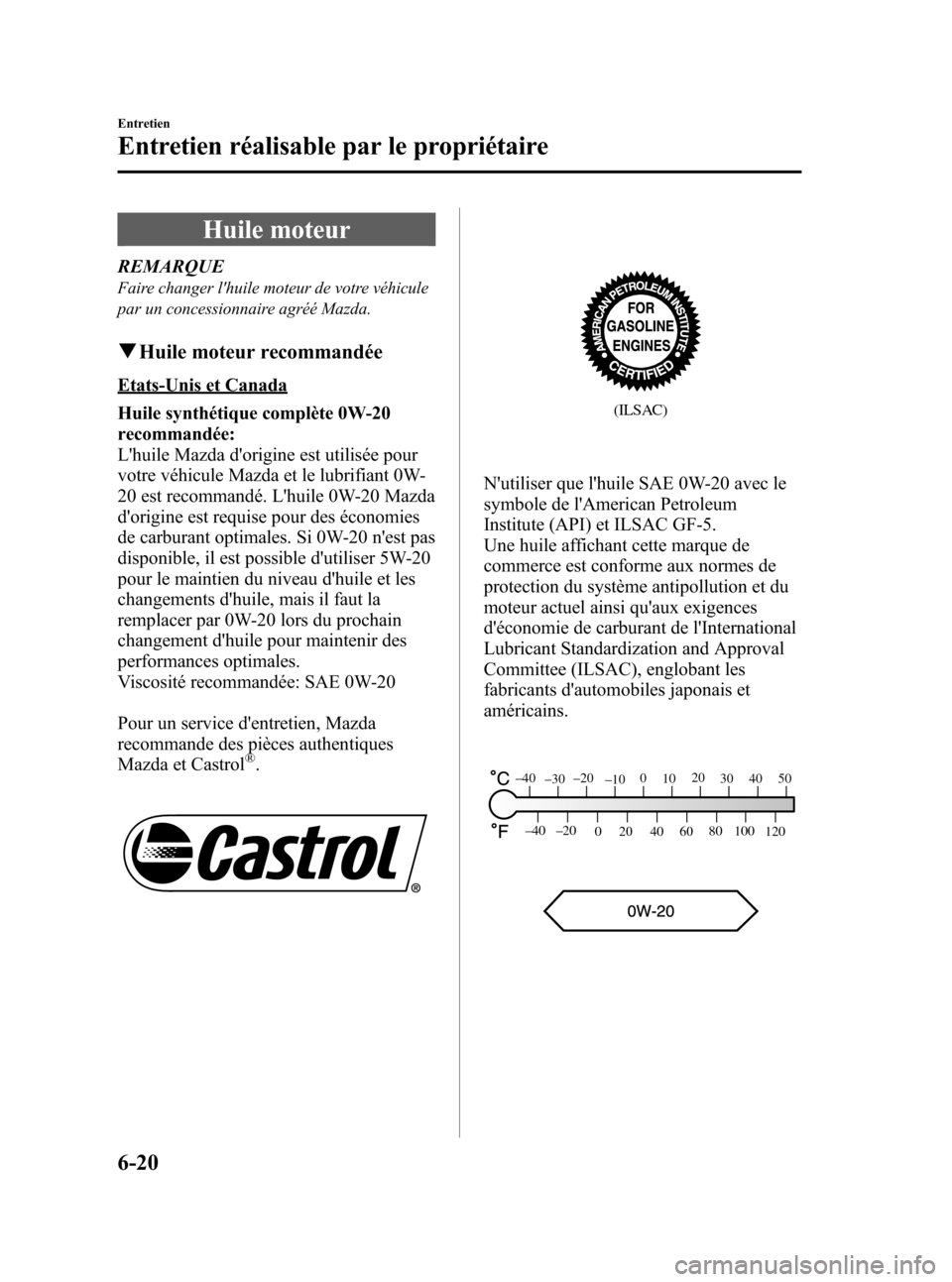

Huile moteur
REMARQUE
Faire changer l'huile moteur de votre véhicule
par un concessionnaire agréé Mazda.
qHuile moteur recommandée
Etats-Unis et Canada
Huile synthétique complète 0W-20
recommandée:
L'huile Mazda d'origine est utilisée pour
votre véhicule Mazda et le lubrifiant 0W-
20 est recommandé. L'huile 0W-20 Mazda
d'origine est requise pour des économies
de carburant optimales. Si 0W-20 n'est pas
disponible, il est possible d'utiliser 5W-20
pour le maintien du niveau d'huile et les
changements d'huile, mais il faut la
remplacer par 0W-20 lors du prochain
changement d'huile pour maintenir des
performances optimales.
Viscosité recommandée: SAE 0W-20
Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®.
(ILSAC)
N'utiliser que l'huile SAE 0W-20 avec le
symbole de l'American Petroleum
Institute (API) et ILSAC GF-5.
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.
80
60
40 20
0 –40 –20
30
120 100
50 40 20
10 0
–10 –20
–30 –40
6-20
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page374
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (375,1)

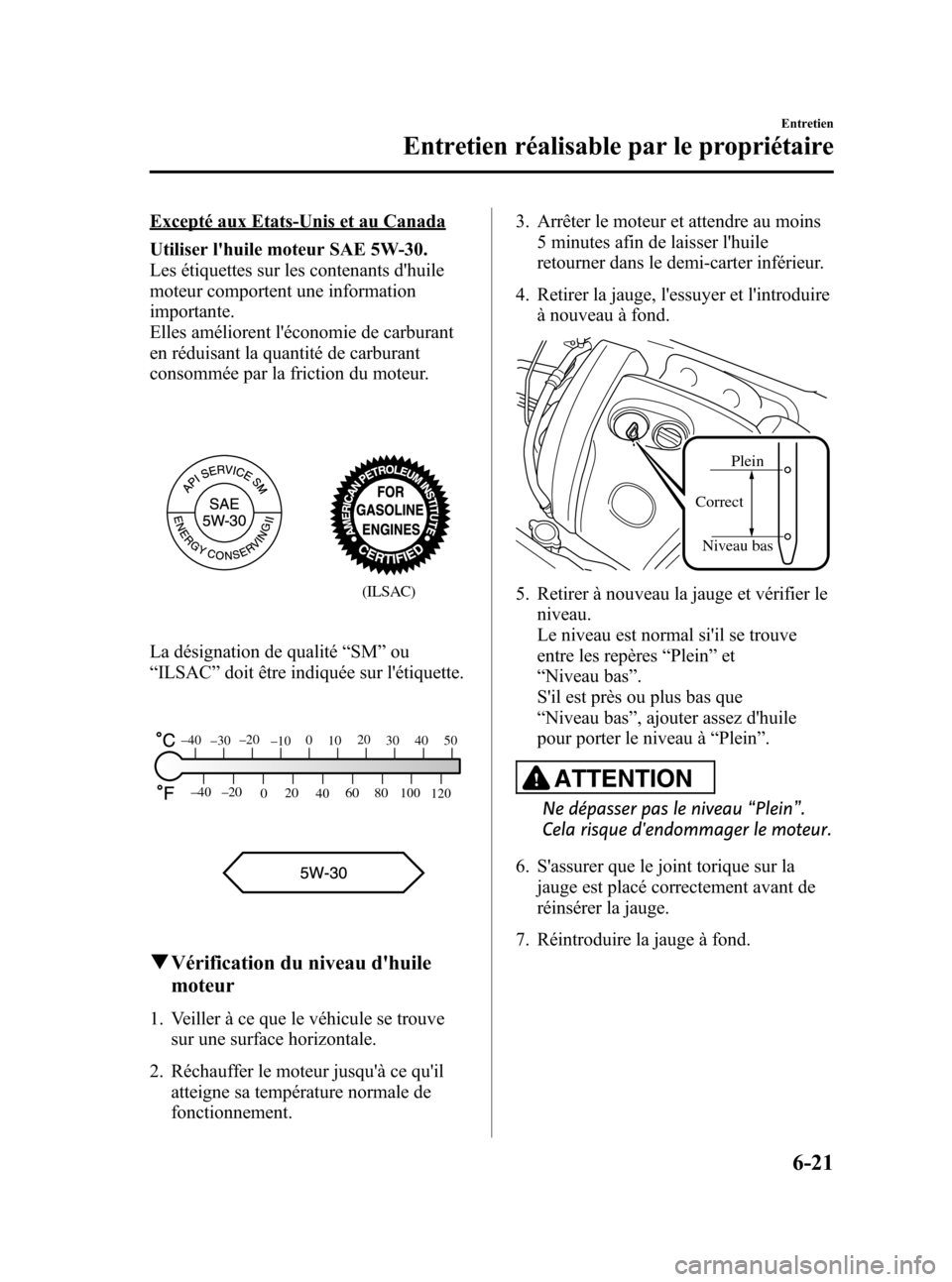

Excepté aux Etats-Unis et au Canada
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
(ILSAC)
La désignation de qualité“SM”ou
“ILSAC”doit être indiquée sur l'étiquette.
80
60
40 20
0 –40 –20
30
120 100
50 40 20
10 0
–10 –20
–30 –40
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Plein
Correct
Niveau bas
5. Retirer à nouveau la jauge et vérifier le
niveau.
Le niveau est normal si'il se trouve
entre les repères“Plein”et
“Niveau bas”.
S'il est près ou plus bas que
“Niveau bas”, ajouter assez d'huile
pour porter le niveau à“Plein”.
ATTENTION
Ne dépasser pas le niveau“Plein”.
Cela risque d'endommager le moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
7. Réintroduire la jauge à fond.
Entretien
Entretien réalisable par le propriétaire
6-21
CX-5_8CA6-EC-11L_Edition1 Page375
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (376,1)
Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
PRUDENCE
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de refroidissement
du moteur devraient être faits par un
concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an―au début de
l'hiver―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.
6-22
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page376
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (377,1)

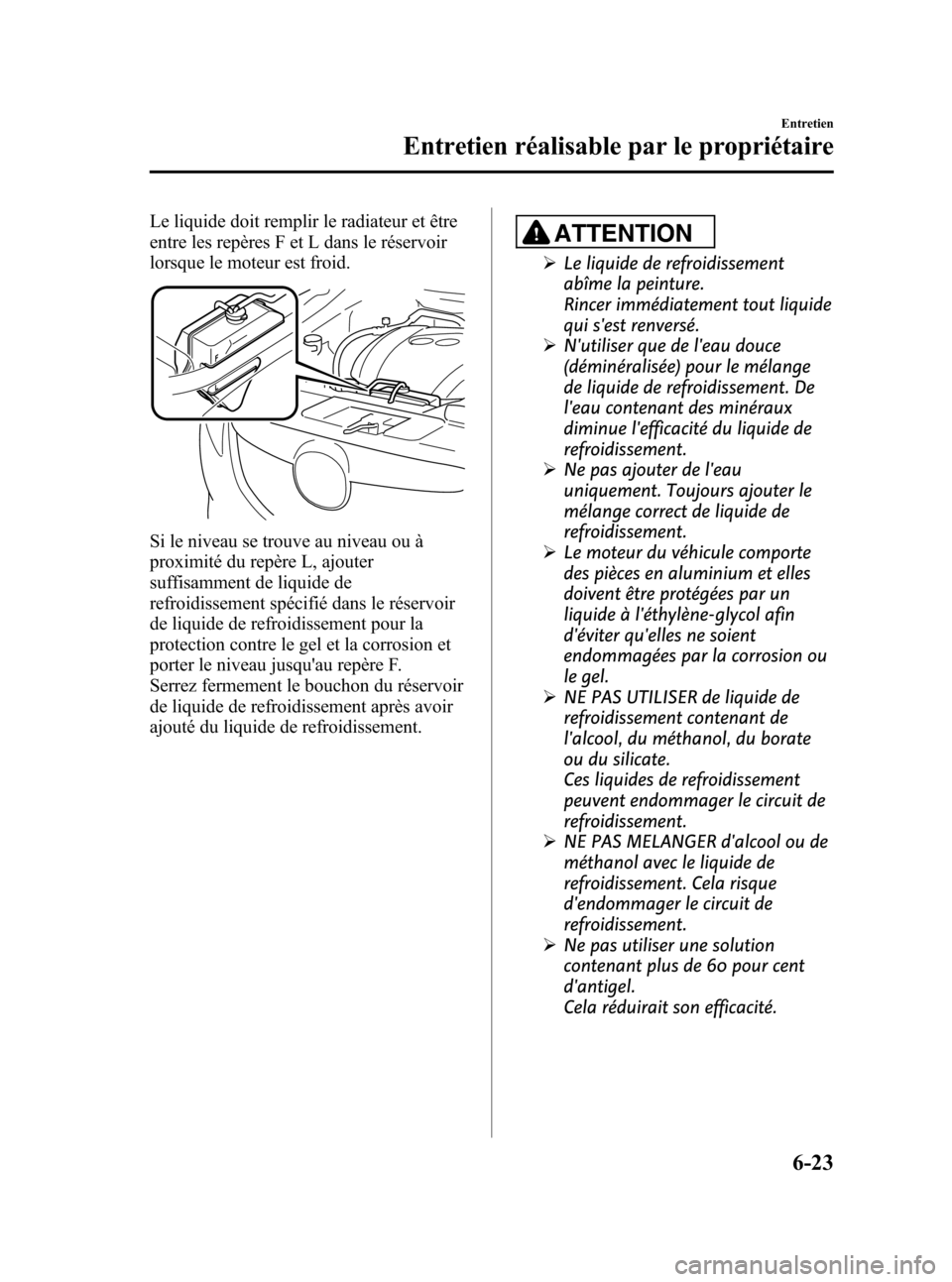

Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.
Si le niveau se trouve au niveau ou à
proximité du repère L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroidissement après avoir
ajouté du liquide de refroidissement.
ATTENTION
ØLe liquide de refroidissement
abîme la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
ØN'utiliser que de l'eau douce
(déminéralisée) pour le mélange
de liquide de refroidissement. De
l'eau contenant des minéraux
diminue l'efficacité du liquide de
refroidissement.
ØNe pas ajouter de l'eau
uniquement. Toujours ajouter le
mélange correct de liquide de
refroidissement.
ØLe moteur du véhicule comporte
des pièces en aluminium et elles
doivent être protégées par un
liquide à l'éthylène-glycol afin
d'éviter qu'elles ne soient
endommagées par la corrosion ou
le gel.
ØNE PAS UTILISER de liquide de
refroidissement contenant de
l'alcool, du méthanol, du borate
ou du silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
ØNE PAS MELANGER d'alcool ou de
méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
ØNe pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.
Entretien
Entretien réalisable par le propriétaire
6-23
CX-5_8CA6-EC-11L_Edition1 Page377
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (378,1)

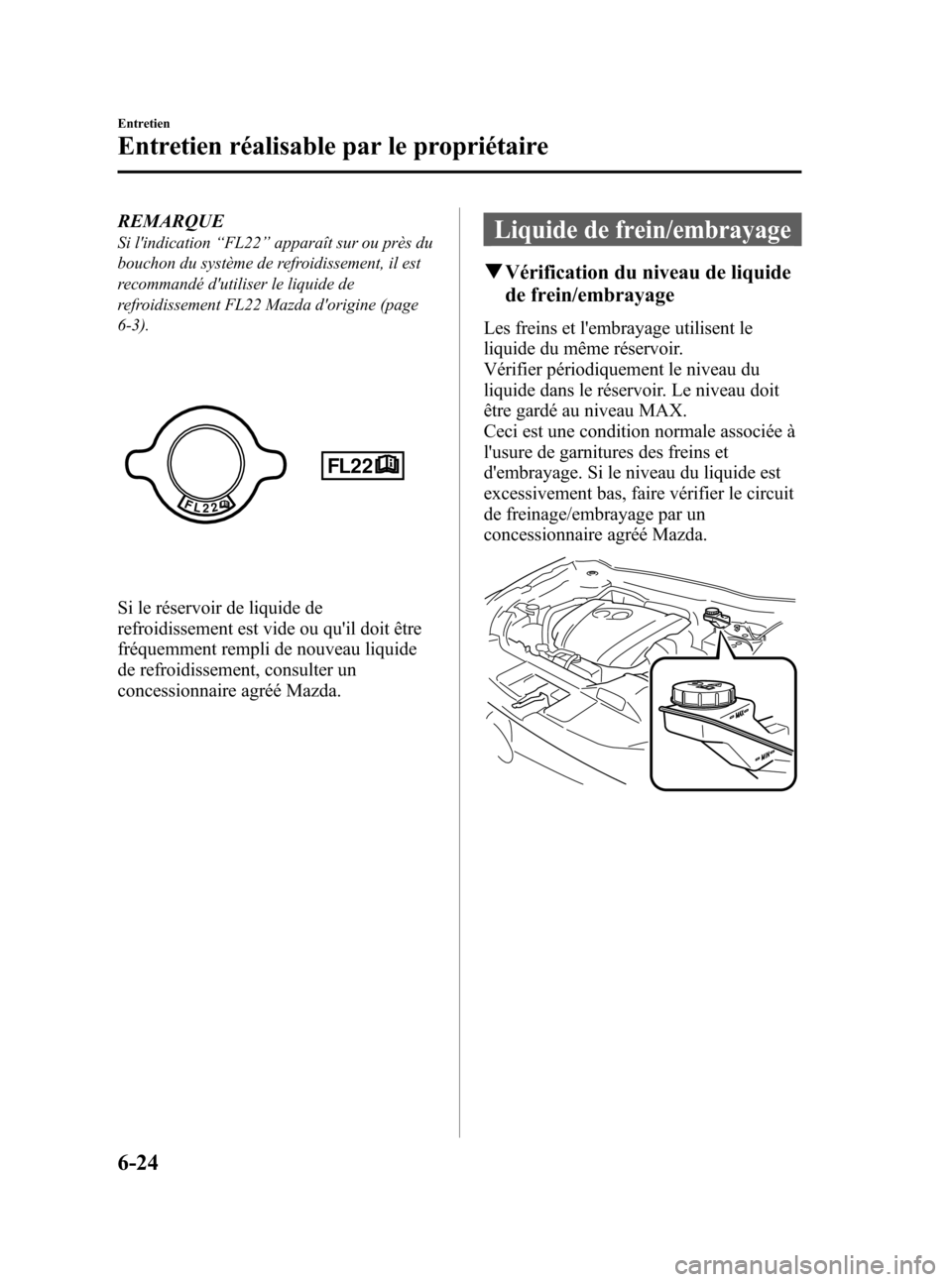

REMARQUE
Si l'indication“FL22”apparaît sur ou près du
bouchon du système de refroidissement, il est
recommandé d'utiliser le liquide de
refroidissement FL22 Mazda d'origine (page
6-3).
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
Liquide de frein/embrayage
qVérification du niveau de liquide
de frein/embrayage
Les freins et l'embrayage utilisent le
liquide du même réservoir.
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé au niveau MAX.
Ceci est une condition normale associée à
l'usure de garnitures des freins et
d'embrayage. Si le niveau du liquide est
excessivement bas, faire vérifier le circuit
de freinage/embrayage par un
concessionnaire agréé Mazda.
6-24
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page378
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (379,1)

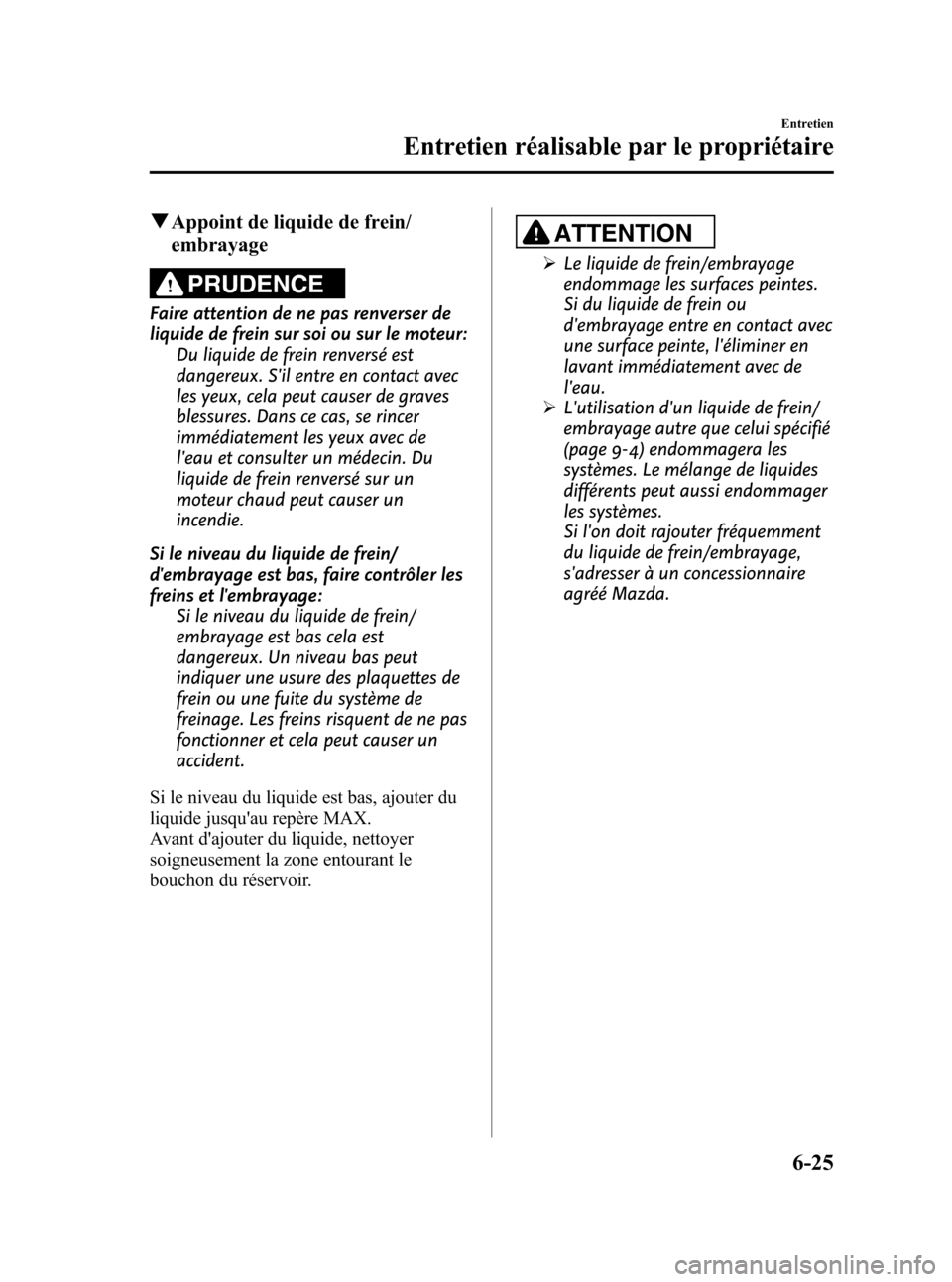

qAppoint de liquide de frein/
embrayage
PRUDENCE
Faire attention de ne pas renverser de
liquide de frein sur soi ou sur le moteur:
Du liquide de frein renversé est
dangereux. S'il entre en contact avec
les yeux, cela peut causer de graves
blessures. Dans ce cas, se rincer
immédiatement les yeux avec de
l'eau et consulter un médecin. Du
liquide de frein renversé sur un
moteur chaud peut causer un
incendie.
Si le niveau du liquide de frein/
d'embrayage est bas, faire contrôler les
freins et l'embrayage:
Si le niveau du liquide de frein/
embrayage est bas cela est
dangereux. Un niveau bas peut
indiquer une usure des plaquettes de
frein ou une fuite du système de
freinage. Les freins risquent de ne pas
fonctionner et cela peut causer un
accident.
Si le niveau du liquide est bas, ajouter du
liquide jusqu'au repère MAX.
Avant d'ajouter du liquide, nettoyer
soigneusement la zone entourant le
bouchon du réservoir.
ATTENTION
ØLe liquide de frein/embrayage
endommage les surfaces peintes.
Si du liquide de frein ou
d'embrayage entre en contact avec
une surface peinte, l'éliminer en
lavant immédiatement avec de
l'eau.
ØL'utilisation d'un liquide de frein/
embrayage autre que celui spécifié
(page 9-4) endommagera les
systèmes. Le mélange de liquides
différents peut aussi endommager
les systèmes.
Si l'on doit rajouter fréquemment
du liquide de frein/embrayage,
s'adresser à un concessionnaire
agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
6-25
CX-5_8CA6-EC-11L_Edition1 Page379
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (380,1)

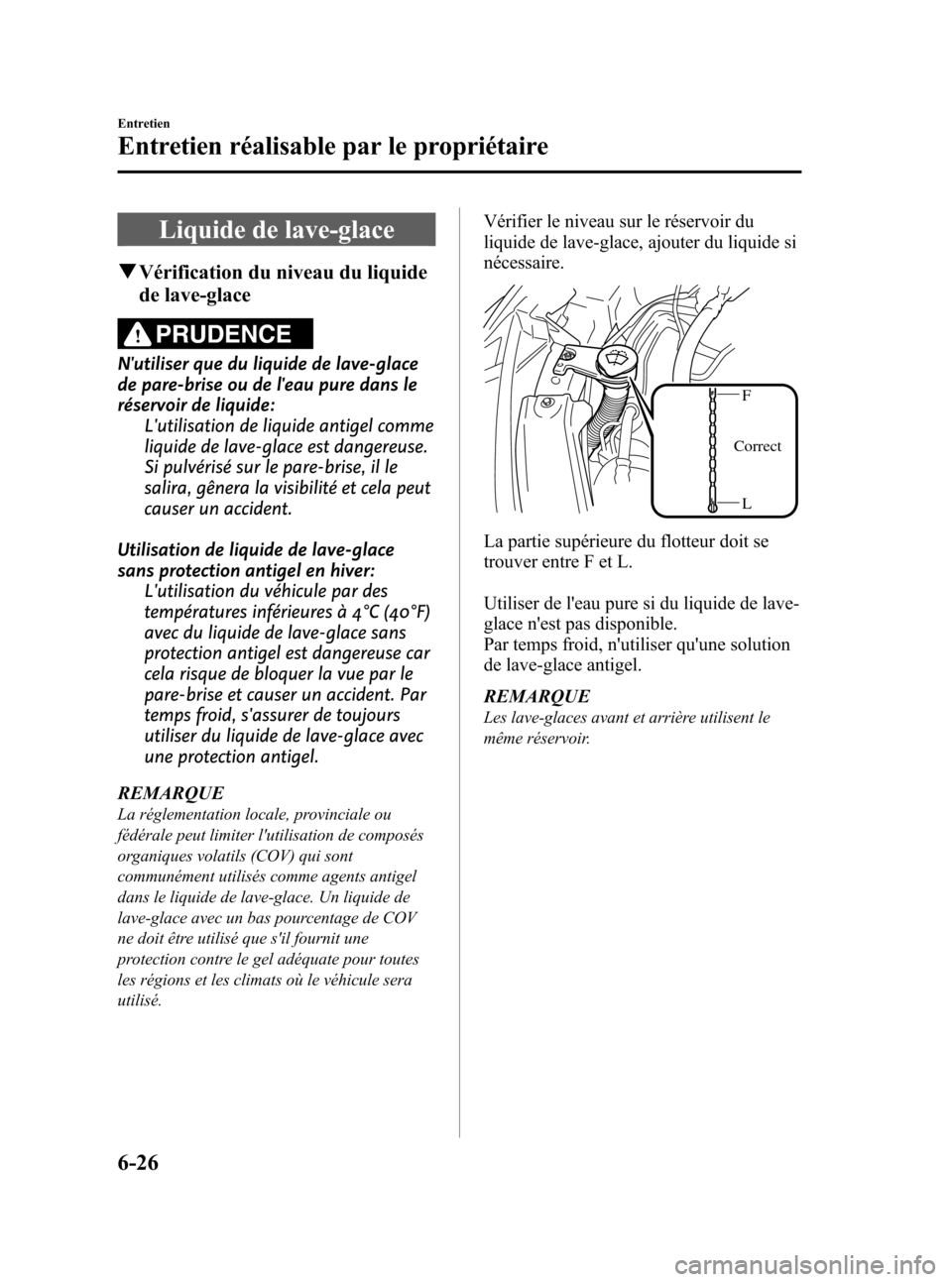

Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glace
sans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale ou
fédérale peut limiter l'utilisation de composés
organiques volatils (COV) qui sont
communément utilisés comme agents antigel
dans le liquide de lave-glace. Un liquide de
lave-glace avec un bas pourcentage de COV
ne doit être utilisé que s'il fournit une
protection contre le gel adéquate pour toutes
les régions et les climats où le véhicule sera
utilisé.
Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
L F
Correct
La partie supérieure du flotteur doit se
trouver entre F et L.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent le
même réservoir.
6-26
Entretien
Entretien réalisable par le propriétaire
CX-5_8CA6-EC-11L_Edition1 Page380
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L
