MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

4-93
Al volante
Interruttori e comandi
Controllo automatico tergicristalli
Con la leva del tergicristallo in posizione
, il sensore pioggia rileva l’intensità
della pioggia battente sul parabrezza e
attiva o disattiva automaticamente
(off – intermittente – bassa velocità –
alta velocità) i tergicristalli.
La sensibilità del sensore pioggia può
essere regolata ruotando l’interruttore
sulla leva del tergicristallo.
Dalla posizione centrale (normale),
ruotare l’interruttore verso il basso per
aumentare la sensibilità (anticipare
l’intervento) o verso l’alto per diminuire
la sensibilità (ritardare l’intervento).
Posizione interruttoreFunzionamento
tergicristalliN°Tipo ATipo B
Opera mentre si
solleva la leva
Controllo automatico
Bassa velocità
Alta velocità
Maggiore sensibilità
Minore sensibilitàInterruttore
Posizione
centrale
•Non oscurare il sensore pioggia
affiggendo adesivi o etichette sul
parabrezza. Viceversa il sensore
pioggia non funzionerà
correttamente.
•Quando la leva del tergicristallo è
in posizione AUTO e l’accensione
è commutata su ON, i tergicristalli
possono attivarsi automaticamente
nei seguenti casi:
• Se si pulisce con uno straccio o si
tocca il parabrezza sopra il
sensore pioggia.
• Se si colpisce il parabrezza con una
mano o un oggetto sia dall’esterno
che dall’interno del veicolo.
Non toccare il parabrezza con le
mani o raschietti quando la leva del
tergicristallo è in posizione AUTO e
l’accensione è ON per evitare che le
dita restino schiacciate o i tergicristalli
e le relative spazzole si danneggino.
Se si vuole pulire il parabrezza,
verificare che i tergicristalli siano
completamente disattivati, soprattutto
quando si deve rimuovere ghiaccio o
neve, vale a dire in situazioni ove si
tende a tenere acceso il motore.
AVVERTENZA

4-94
Al volante
Interruttori e comandi
WLavaparabrezza
Per spruzzare il fluido lavavetri, tirare
la leva del tergicristallo verso di sé e
tenerla in questa posizione.
Se il lavavetri non funziona, controllare
il livello del fluido (pagina 6-34). Se è OK
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
•Se la leva del tergicristallo viene por-
tata dalla posizione alla posi-
zione a veicolo in marcia, il
tergiparabrezza esegue un ciclo, dopo-
diché assume la modalità operativa
sensibile all’intensità della pioggia.
•Il controllo automatico dei tergicri-
stalli può non funzionare quando la
temperatura del sensore pioggia è
pari o inferiore a circa -10 °C oppure
pari o superiore a circa 85 °C.
•Se il parabrezza è trattato con un
rivestimento idrorepellente, il sensore
pioggia potrebbe non essere in grado
di rilevare l’intensità della pioggia
correttamente, per cui il controllo
automatico del tergicristallo potrebbe
non funzionare a dovere.
•Se sul parabrezza, sopra il sensore di
pioggia, si deposita della sporcizia o
qualche corpo estraneo (es. ghiaccio
o poltiglia contenente acqua salata)
oppure il parabrezza congela, i tergi-
cristalli potrebbero azionarsi automa-
ticamente. Tuttavia se i tergicristalli
non sono in grado di rimuovere tale
ghiaccio, sporcizia o corpi estranei, il
controllo automatico s’interromperà.
In tal caso, smistare la leva del tergi-
cristallo in posizione di azionamento
manuale a bassa velocità o ad alta
velocità, oppure rimuovere ghiaccio,
sporcizia e corpi estranei a mano e
ripristinare il funzionamento automa-
tico-tergicristallo.
•Se la leva del tergicristallo viene
lasciata in posizione , i tergicri-
stalli potrebbero entrare in funzione
automaticamente in seguito all’effetto
prodotto da una forte sorgente lumi-
nosa, onde elettromagnetiche o luce
ad infrarossi, in quanto il sensore
pioggia è un sensore ottico. Si racco-
manda di lasciare sempre la leva del
tergicristallo in posizione , salvo
quando si guida sotto la pioggia.
NOTA
•Le funzioni di controllo automatico
del tergicristallo si possono
disattivare.
Vedi Opzioni personalizzate a
pagina9-12.
NOTA
Se il lavaparabrezza viene attivato
mentre i tergiparabrezza nono sono
operanti, questi eseguono alcuni cicli.
Lavavetri OFF

4-95
Al volante
Interruttori e comandi
L’accensione deve essere commutata ON.

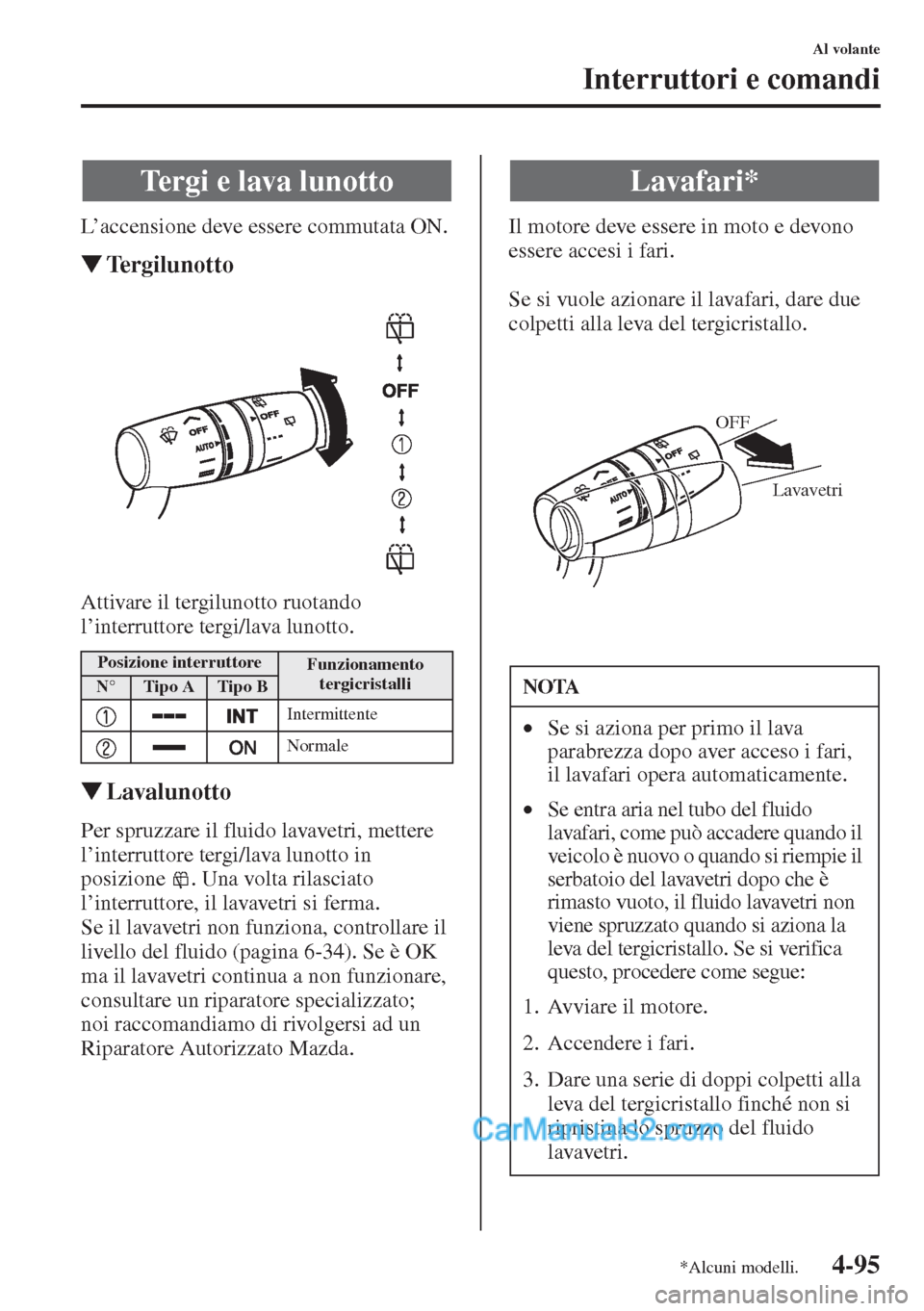

WTergilunotto
Attivare il tergilunotto ruotando
l’interruttore tergi/lava lunotto.
WLavalunotto
Per spruzzare il fluido lavavetri, mettere
l’interruttore tergi/lava lunotto in
posizione . Una volta rilasciato
l’interruttore, il lavavetri si ferma.
Se il lavavetri non funziona, controllare il
livello del fluido (pagina 6-34). Se è OK
ma il lavavetri continua a non funzionare,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.Il motore deve essere in moto e devono
essere accesi i fari.
Se si vuole azionare il lavafari, dare due
colpetti alla leva del tergicristallo.
Tergi e lava lunotto
Posizione interruttoreFunzionamento
tergicristalliN°Tipo ATipo B
Intermittente
Normale
Lavafari*
NOTA
•Se si aziona per primo il lava
parabrezza dopo aver acceso i fari,
il lavafari opera automaticamente.
•Se entra aria nel tubo del fluido
lavafari, come può accadere quando il
veicolo è nuovo o quando si riempie il
serbatoio del lavavetri dopo che è
rimasto vuoto, il fluido lavavetri non
viene spruzzato quando si aziona la
leva del tergicristallo. Se si verifica
questo, procedere come segue:
1. Avviare il motore.
2. Accendere i fari.
3. Dare una serie di doppi colpetti alla
leva del tergicristallo finché non si
ripristina lo spruzzo del fluido
lavavetri.
Lavavetri OFF
*Alcuni modelli.

4-96
Al volante
Interruttori e comandi

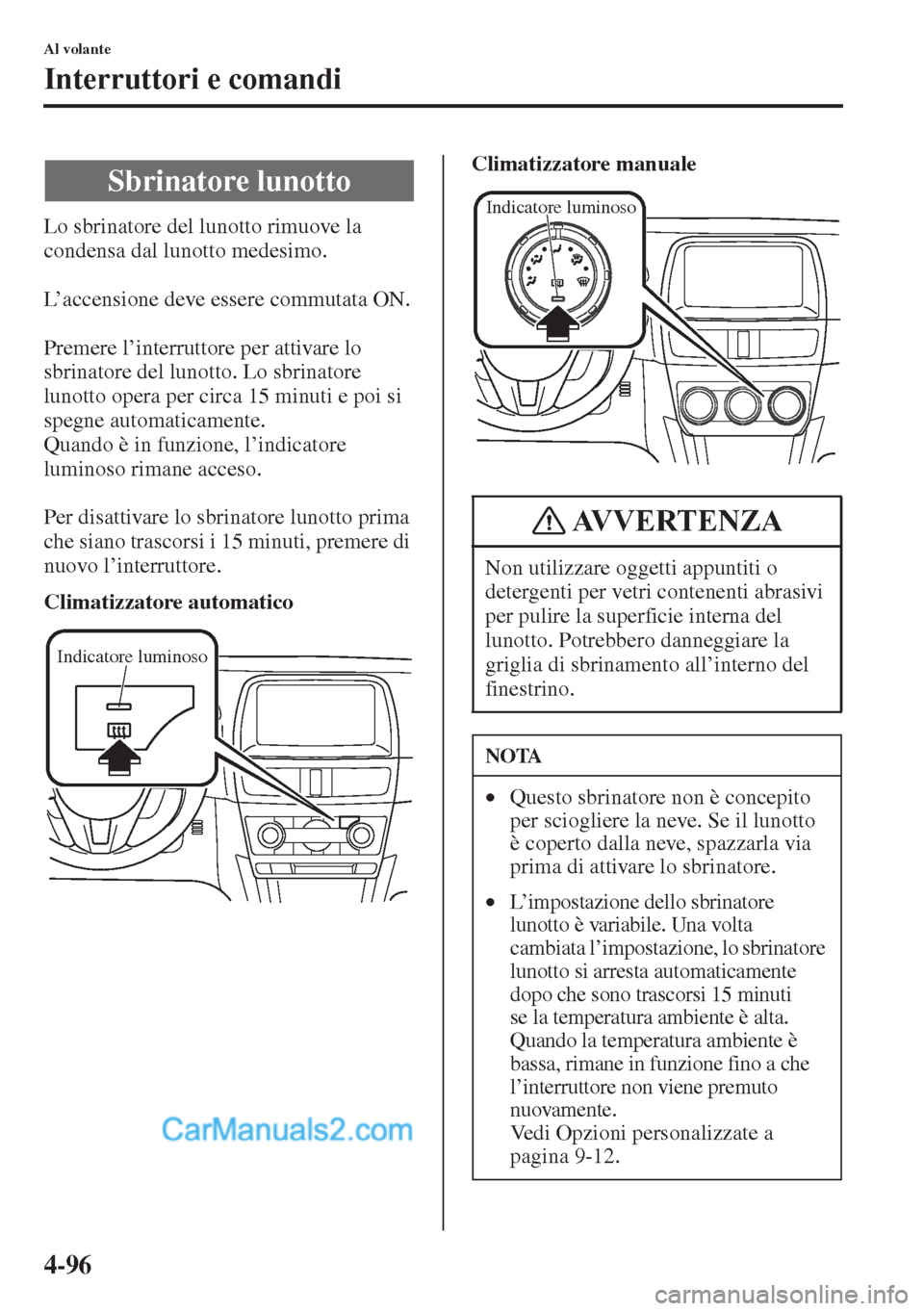

Lo sbrinatore del lunotto rimuove la
condensa dal lunotto medesimo.
L’accensione deve essere commutata ON.
Premere l’interruttore per attivare lo
sbrinatore del lunotto. Lo sbrinatore
lunotto opera per circa 15 minuti e poi si
spegne automaticamente.
Quando è in funzione, l’indicatore
luminoso rimane acceso.
Per disattivare lo sbrinatore lunotto prima
che siano trascorsi i 15 minuti, premere di
nuovo l’interruttore.
Climatizzatore automaticoClimatizzatore manuale
Sbrinatore lunotto
Indicatore luminoso
Non utilizzare oggetti appuntiti o
detergenti per vetri contenenti abrasivi
per pulire la superficie interna del
lunotto. Potrebbero danneggiare la
griglia di sbrinamento all’interno del
finestrino.
NOTA
•Questo sbrinatore non è concepito
per sciogliere la neve. Se il lunotto
è coperto dalla neve, spazzarla via
prima di attivare lo sbrinatore.
•
L’impostazione dello sbrinatore
lunotto è variabile. Una volta
cambiata l’impostazione, lo sbrinatore
lunotto si arresta automaticamente
dopo che sono trascorsi 15 minuti
se la temperatura ambiente è alta.
Quando la temperatura ambiente è
bassa, rimane in funzione fino a che
l’interruttore non viene premuto
nuovamente.
Vedi Opzioni personalizzate a
pagina 9-12.
Indicatore luminoso
AVVERTENZA

4-97
Al volante
Interruttori e comandi

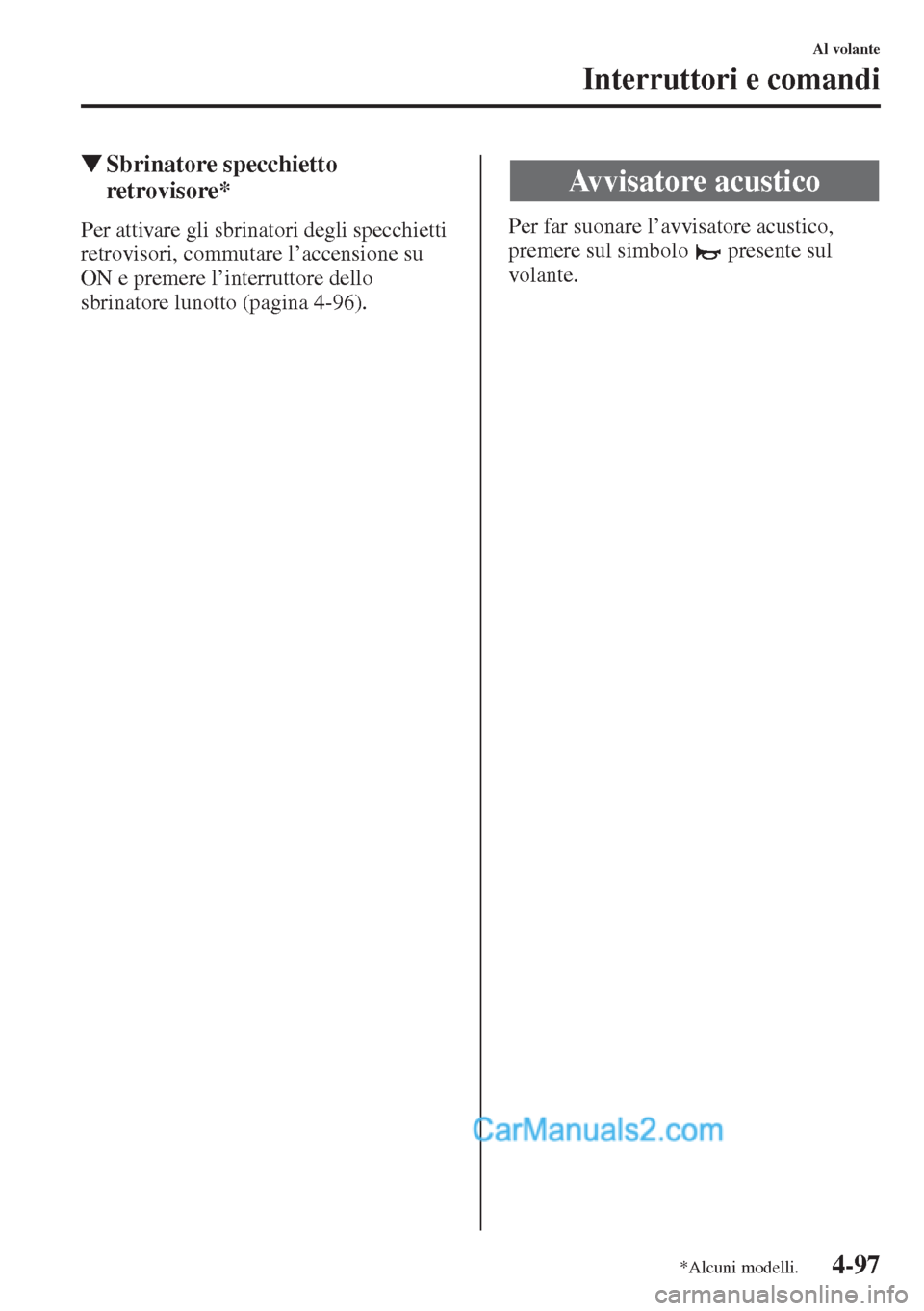

WSbrinatore specchietto
retrovisore*
Per attivare gli sbrinatori degli specchietti
retrovisori, commutare l’accensione su
ON e premere l’interruttore dello
sbrinatore lunotto (pagina 4-96).Per far suonare l’avvisatore acustico,
premere sul simbolo presente sul
volante.
Avvisatore acustico
*Alcuni modelli.

4-98
Al volante
Interruttori e comandi

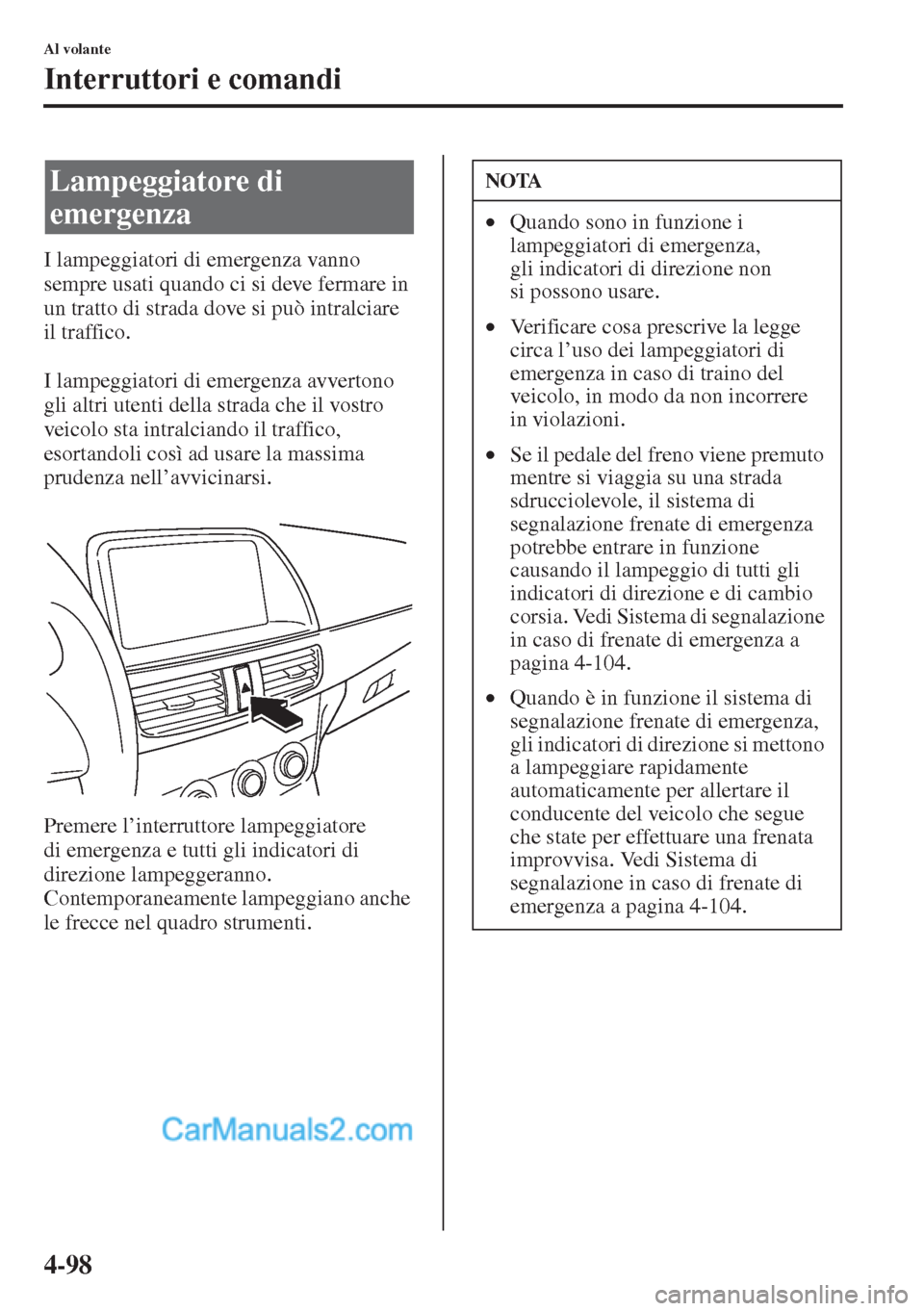

I lampeggiatori di emergenza vanno
sempre usati quando ci si deve fermare in
un tratto di strada dove si può intralciare
il traffico.
I lampeggiatori di emergenza avvertono
gli altri utenti della strada che il vostro
veicolo sta intralciando il traffico,
esortandoli così ad usare la massima
prudenza nell’avvicinarsi.
Premere l’interruttore lampeggiatore
di emergenza e tutti gli indicatori di
direzione lampeggeranno.
Contemporaneamente lampeggiano anche
le frecce nel quadro strumenti.
Lampeggiatore di
emergenzaNOTA
•Quando sono in funzione i
lampeggiatori di emergenza,
gli indicatori di direzione non
si possono usare.
•Verificare cosa prescrive la legge
circa l’uso dei lampeggiatori di
emergenza in caso di traino del
veicolo, in modo da non incorrere
in violazioni.
•Se il pedale del freno viene premuto
mentre si viaggia su una strada
sdrucciolevole, il sistema di
segnalazione frenate di emergenza
potrebbe entrare in funzione
causando il lampeggio di tutti gli
indicatori di direzione e di cambio
corsia. Vedi Sistema di segnalazione
in caso di frenate di emergenza a
pagina 4-104.
•Quando è in funzione il sistema di
segnalazione frenate di emergenza,
gli indicatori di direzione si mettono
a lampeggiare rapidamente
automaticamente per allertare il
conducente del veicolo che segue
che state per effettuare una frenata
improvvisa. Vedi Sistema di
segnalazione in caso di frenate di
emergenza a pagina 4-104.

4-99
Al volante
Freno

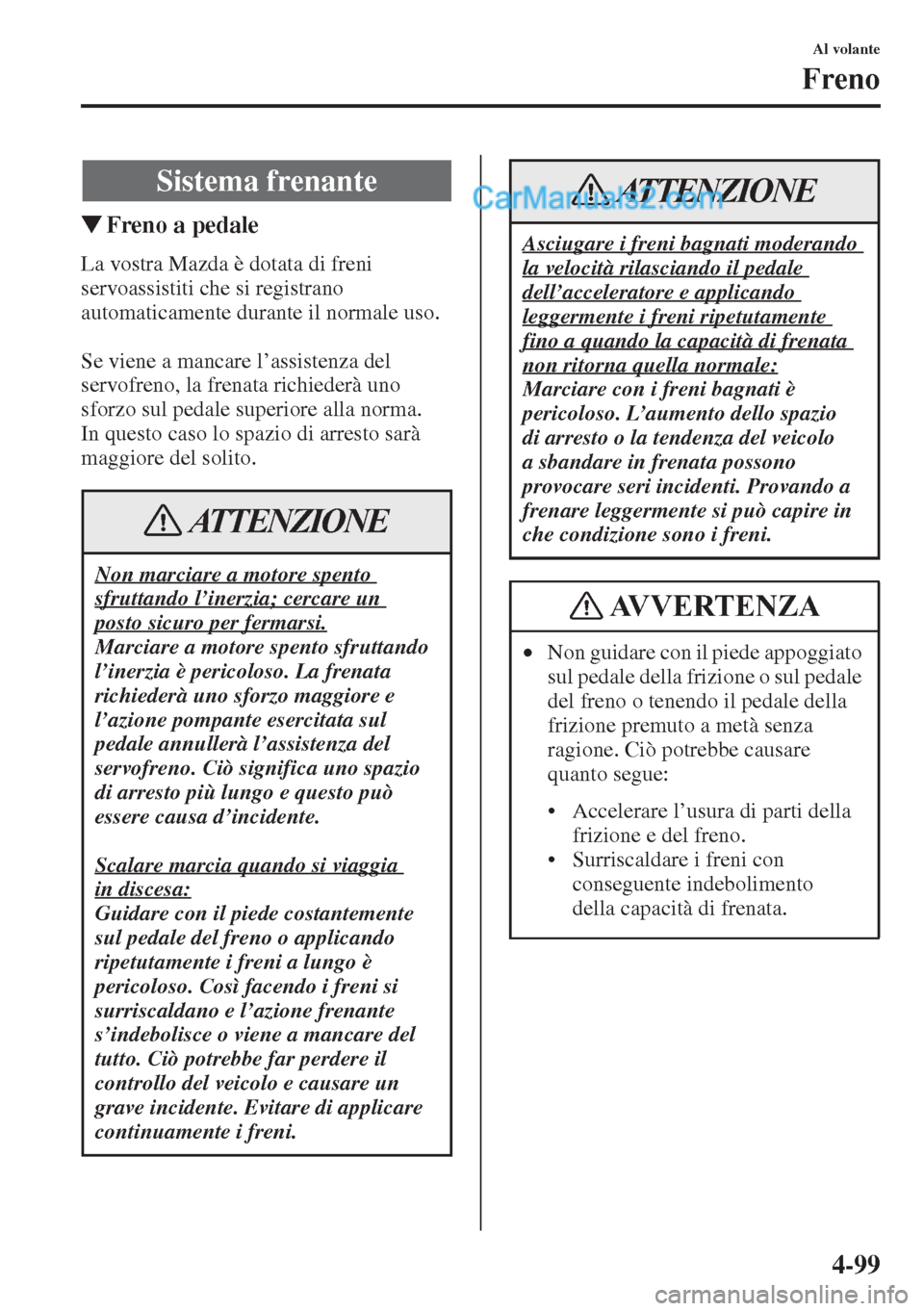

WFreno a pedale
La vostra Mazda è dotata di freni
servoassistiti che si registrano
automaticamente durante il normale uso.
Se viene a mancare l’assistenza del
servofreno, la frenata richiederà uno
sforzo sul pedale superiore alla norma.
In questo caso lo spazio di arresto sarà
maggiore del solito.
Sistema frenante
Non marciare a motore spento
sfruttando l’inerzia; cercare un
posto sicuro per fermarsi.
Marciare a motore spento sfruttando
l’inerzia è pericoloso. La frenata
richiederà uno sforzo maggiore e
l’azione pompante esercitata sul
pedale annullerà l’assistenza del
servofreno. Ciò significa uno spazio
di arresto più lungo e questo può
essere causa d’incidente.
Scalare marcia quando si viaggia
in discesa:
Guidare con il piede costantemente
sul pedale del freno o applicando
ripetutamente i freni a lungo è
pericoloso. Così facendo i freni si
surriscaldano e l’azione frenante
s’indebolisce o viene a mancare del
tutto. Ciò potrebbe far perdere il
controllo del veicolo e causare un
grave incidente. Evitare di applicare
continuamente i freni.
ATTENZIONE
Asciugare i freni bagnati moderando
la velocit

4-100
Al volante
Freno

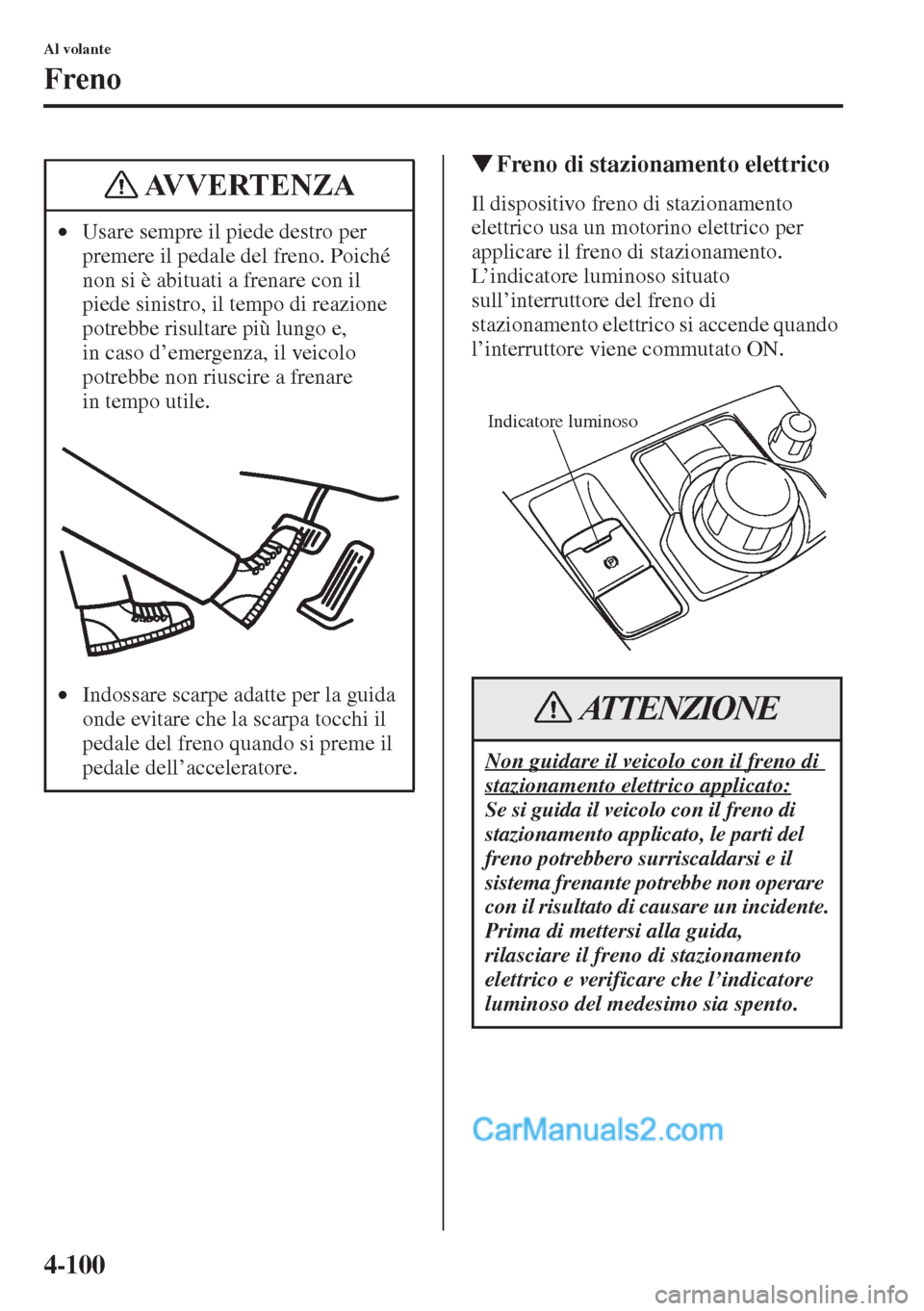

WFreno di stazionamento elettrico
Il dispositivo freno di stazionamento
elettrico usa un motorino elettrico per
applicare il freno di stazionamento.
L’indicatore luminoso situato
sull’interruttore del freno di
stazionamento elettrico si accende quando
l’interruttore viene commutato ON. •Usare sempre il piede destro per
premere il pedale del freno. Poiché
non si è abituati a frenare con il
piede sinistro, il tempo di reazione
potrebbe risultare più lungo e,
in caso d’emergenza, il veicolo
potrebbe non riuscire a frenare
in tempo utile.
•Indossare scarpe adatte per la guida
onde evitare che la scarpa tocchi il
pedale del freno quando si preme il
pedale dell’acceleratore.AVVERTENZA
Non guidare il veicolo con il freno di
stazionamento elettrico applicato:
Se si guida il veicolo con il freno di
stazionamento applicato, le parti del
freno potrebbero surriscaldarsi e il
sistema frenante potrebbe non operare
con il risultato di causare un incidente.
Prima di mettersi alla guida,
rilasciare il freno di stazionamento
elettrico e verificare che l’indicatore
luminoso del medesimo sia spento.
Indicatore luminoso
ATTENZIONE

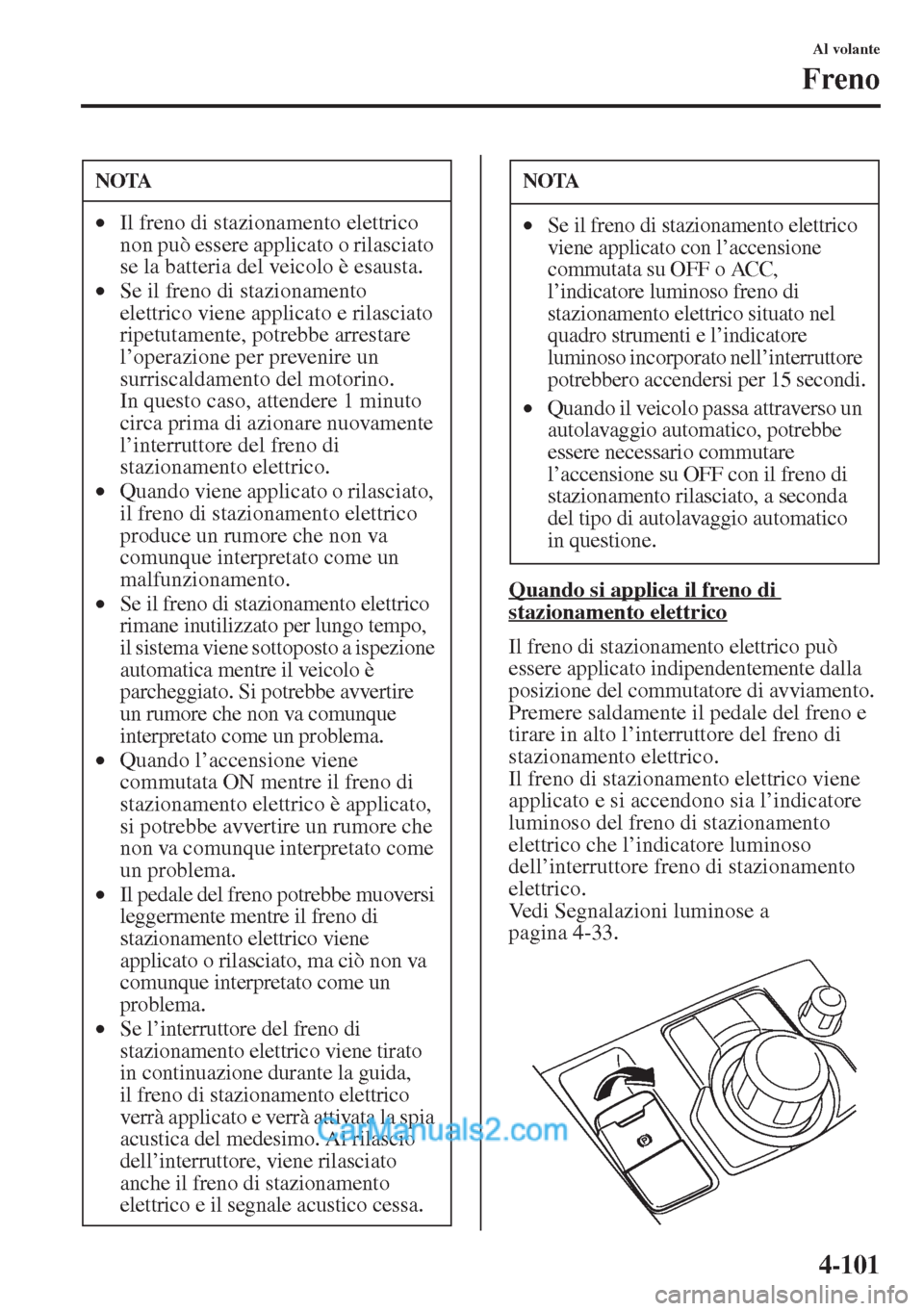

4-101
Al volante
Freno
Quando si applica il freno di stazionamento elettrico
Il freno di stazionamento elettrico può
essere applicato indipendentemente dalla
posizione del commutatore di avviamento.
Premere saldamente il pedale del freno e
tirare in alto l’interruttore del freno di
stazionamento elettrico.
Il freno di stazionamento elettrico viene
applicato e si accendono sia l’indicatore
luminoso del freno di stazionamento
elettrico che l’indicatore luminoso
dell’interruttore freno di stazionamento
elettrico.
Vedi Segnalazioni luminose a
pagina 4-33.
NOTA
•Il freno di stazionamento elettrico
non può essere applicato o rilasciato
se la batteria del veicolo è esausta.
•Se il freno di stazionamento
elettrico viene applicato e rilasciato
ripetutamente, potrebbe arrestare
l’operazione per prevenire un
surriscaldamento del motorino.
In questo caso, attendere 1 minuto
circa prima di azionare nuovamente
l’interruttore del freno di
stazionamento elettrico.
•Quando viene applicato o rilasciato,
il freno di stazionamento elettrico
produce un rumore che non va
comunque interpretato come un
malfunzionamento.
•Se il freno di stazionamento elettrico
rimane inutilizzato per lungo tempo,
il sistema viene sottoposto a ispezione
automatica mentre il veicolo è
parcheggiato. Si potrebbe avvertire
un rumore che non va comunque
interpretato come un problema.
•Quando l’accensione viene
commutata ON mentre il freno di
stazionamento elettrico è applicato,
si potrebbe avvertire un rumore che
non va comunque interpretato come
un problema.
•Il pedale del freno potrebbe muoversi
leggermente mentre il freno di
stazionamento elettrico viene
applicato o rilasciato, ma ciò non va
comunque interpretato come un
problema.
•Se l’interruttore del freno di
stazionamento elettrico viene tirato
in continuazione durante la guida,
il freno di stazionamento elettrico
verrà applicato e verrà attivata la spia
acustica del medesimo. Al rilascio
dell’interruttore, viene rilasciato
anche il freno di stazionamento
elettrico e il segnale acustico cessa.
NOTA
•Se il freno di stazionamento elettrico
viene applicato con l’accensione
commutata su OFF o ACC,
l’indicatore luminoso freno di
stazionamento elettrico situato nel
quadro strumenti e l’indicatore
luminoso incorporato nell’interruttore
potrebbero accendersi per 15 secondi.
•Quando il veicolo passa attraverso un
autolavaggio automatico, potrebbe
essere necessario commutare
l’accensione su OFF con il freno di
stazionamento rilasciato, a seconda
del tipo di autolavaggio automatico
in questione.

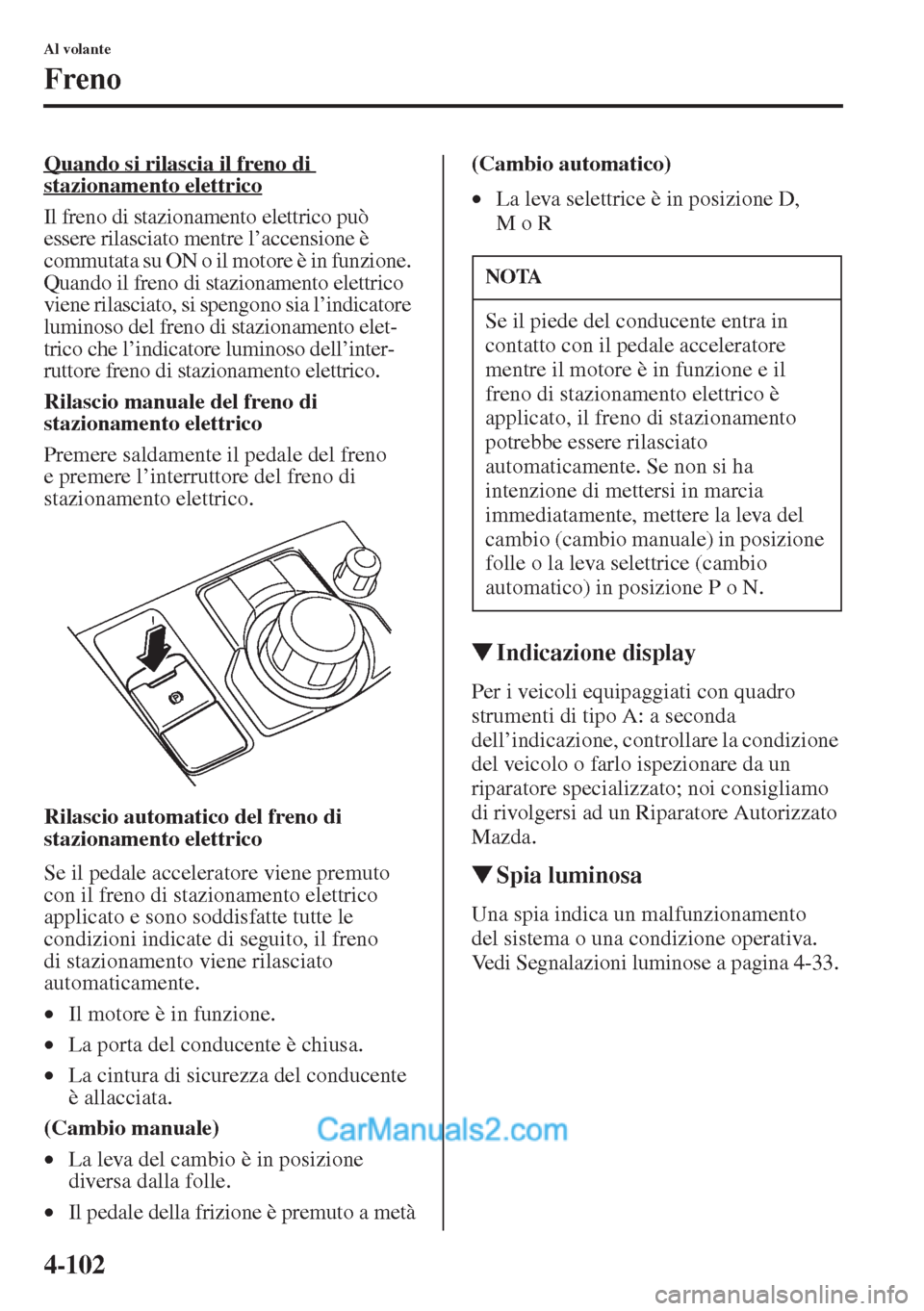

4-102
Al volante
Freno
Quando si rilascia il freno di
stazionamento elettrico
Il freno di stazionamento elettrico può
essere rilasciato mentre l’accensione è
commutata su ON o il motore è in funzione.
Quando il freno di stazionamento elettrico
viene rilasciato, si spengono sia l’indicatore
luminoso del freno di stazionamento elet-
trico che l’indicatore luminoso dell’inter-
ruttore freno di stazionamento elettrico.
Rilascio manuale del freno di
stazionamento elettrico
Premere saldamente il pedale del freno
e premere l’interruttore del freno di
stazionamento elettrico.
Rilascio automatico del freno di
stazionamento elettrico
Se il pedale acceleratore viene premuto
con il freno di stazionamento elettrico
applicato e sono soddisfatte tutte le
condizioni indicate di seguito, il freno
di stazionamento viene rilasciato
automaticamente.
•Il motore è in funzione.
•La porta del conducente è chiusa.
•La cintura di sicurezza del conducente
è allacciata.
(Cambio manuale)
•La leva del cambio è in posizione
diversa dalla folle.
•Il pedale della frizione è premuto a metà(Cambio automatico)
•La leva selettrice è in posizione D,
MoR
WIndicazione display
Per i veicoli equipaggiati con quadro
strumenti di tipo A: a seconda
dell’indicazione, controllare la condizione
del veicolo o farlo ispezionare da un
riparatore specializzato; noi consigliamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
WSpia luminosa
Una spia indica un malfunzionamento
del sistema o una condizione operativa.
Vedi Segnalazioni luminose a pagina 4-33.
NOTA
Se il piede del conducente entra in
contatto con il pedale acceleratore
mentre il motore è in funzione e il
freno di stazionamento elettrico è
applicato, il freno di stazionamento
potrebbe essere rilasciato
automaticamente. Se non si ha
intenzione di mettersi in marcia
immediatamente, mettere la leva del
cambio (cambio manuale) in posizione
folle o la leva selettrice (cambio
automatico) in posizione P o N.
