MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

4-83
Al volante
Interruttori e comandi
Controllo luci automatico
Quando l’interruttore fari è in posizione e l’accensione è in posizione ON,
il sensore luce rileva se c’è luminosità o oscurità e di conseguenza accende o
spegne automaticamente i fari, le altre luci esterne e l’illuminazione del cruscotto
(vedi tabella sopra).
•Non oscurare il sensore luce affiggendo adesivi o etichette sul parabrezza. In tal caso
il sensore luce non funzionerà correttamente.
•Il sensore luce agisce anche come sensore pioggia per il comando automatico dei
tergicristalli. Non toccare il parabrezza con le mani o raschietti quando la leva del
tergicristallo è in posizione e l’accensione è ON per evitare che le dita restino
schiacciate o i tergicristalli e le relative spazzole si danneggino. Se si vuole pulire il
parabrezza, verificare che i tergicristalli siano completamente disattivati, soprattutto
quando si deve rimuovere ghiaccio o neve, vale a dire in situazioni ove si tende a
tenere acceso il motore.
AVVERTENZA

4-84
Al volante
Interruttori e comandi
WLuce abbagliante-
anabbagliante faro
Spingere la leva in avanti per accendere
le luci abbaglianti.
Riportare la leva nella posizione iniziale
per le luci anabbaglianti.
Quando le luci abbaglianti dei fari
vengono accese, si accende anche il
rispettivo indicatore luminoso situato
sul quadro strumenti.
WLampeggio fari
Si può usare quando l’accensione è
commutata su ON.
Per far lampeggiare i fari, tirare la leva
completamente verso di sé (non è
necessario che i fari siano accesi).
Contemporaneamente, si accende
l’indicatore luminoso luci abbaglianti
fari-nel quadro strumenti. Al rilascio
la leva ritornerà automaticamente in
posizione di riposo.
NOTA
•I fari, le altre luci esterne e l’illuminazione del cruscotto potrebbero non spegnersi
immediatamente quando l’ambiente esterno diventa luminoso; ciò in quanto il
sensore luce determina che è notte se l’ambiente esterno rimane a lungo in condizioni
di oscurità, come avviene ad esempio quando si percorrono lunghe gallerie, quando si
rimane fermi in galleria a causa del traffico o quando ci si trova in parcheggi chiusi.
In questo caso, le luci si spengono mettendo l’interruttore luci in posizione .
•La luminosità del cruscotto può essere regolata ruotando la manopola sul cruscotto
medesimo. Inoltre, la modalità antiabbagliamento può essere variata ruotando la
manopola finché non si sente una segnalazione acustica. Per regolare l’intensità
d’illuminazione del cruscotto:
Vedi Illuminazione cruscotto a pagina 4-25.
•La sensibilità delle luci automatiche può essere variata.
Vedi Opzioni personalizzate a pagina9-12.
Luce
abbagliante
Luce anab-
bagliante
OFF
Lampeggio

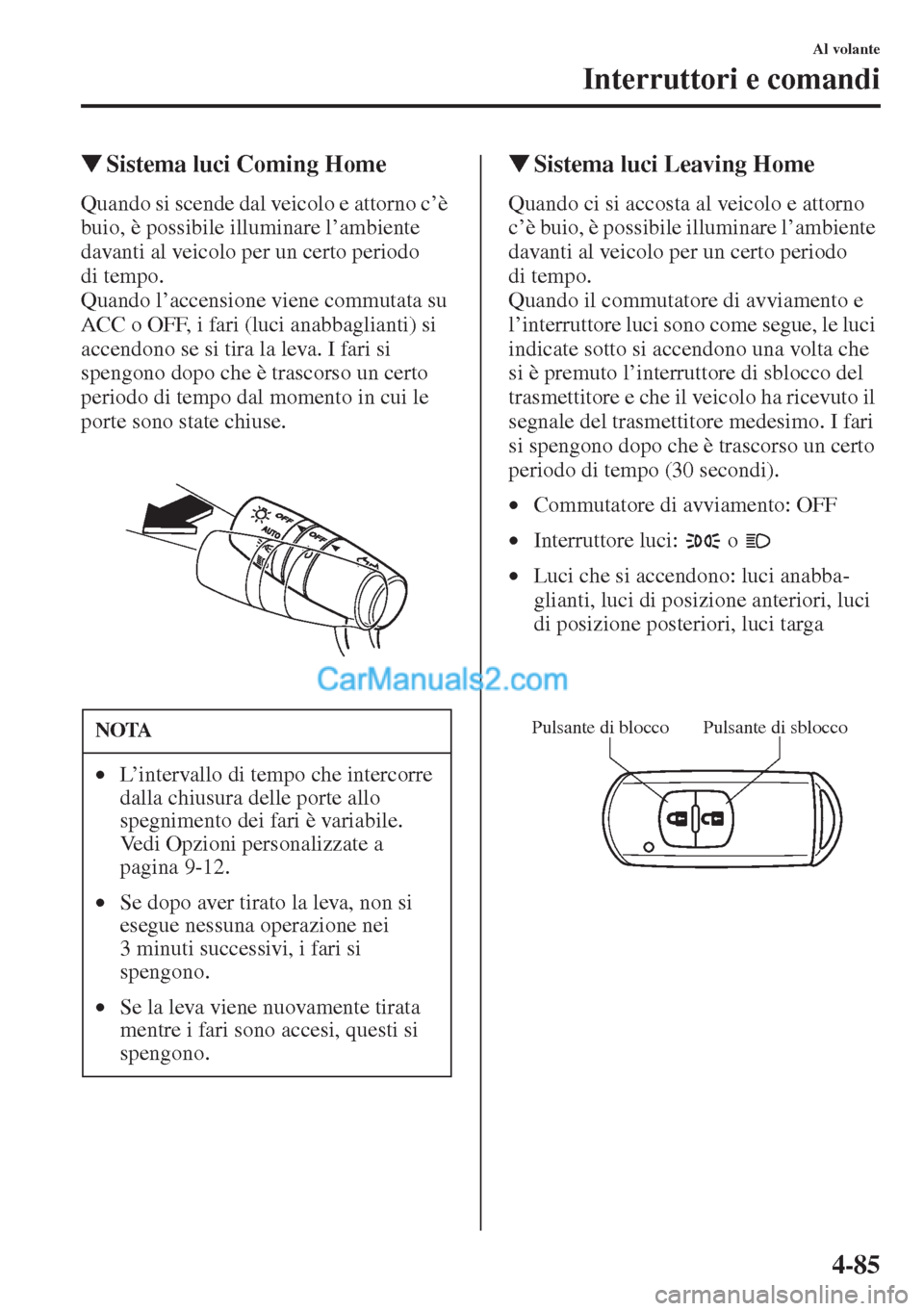

4-85
Al volante
Interruttori e comandi
WSistema luci Coming Home
Quando si scende dal veicolo e attorno c’è
buio, è possibile illuminare l’ambiente
davanti al veicolo per un certo periodo
di tempo.
Quando l’accensione viene commutata su
ACC o OFF, i fari (luci anabbaglianti) si
accendono se si tira la leva. I fari si
spengono dopo che è trascorso un certo
periodo di tempo dal momento in cui le
porte sono state chiuse.
WSistema luci Leaving Home
Quando ci si accosta al veicolo e attorno
c’è buio, è possibile illuminare l’ambiente
davanti al veicolo per un certo periodo
di tempo.
Quando il commutatore di avviamento e
l’interruttore luci sono come segue, le luci
indicate sotto si accendono una volta che
si è premuto l’interruttore di sblocco del
trasmettitore e che il veicolo ha ricevuto il
segnale del trasmettitore medesimo. I fari
si spengono dopo che è trascorso un certo
periodo di tempo (30 secondi).
•Commutatore di avviamento: OFF
•Interruttore luci: o
•Luci che si accendono: luci anabba-
glianti, luci di posizione anteriori, luci
di posizione posteriori, luci targa
NOTA
•L’intervallo di tempo che intercorre
dalla chiusura delle porte allo
spegnimento dei fari è variabile.
Vedi Opzioni personalizzate a
pagina 9-12.
•Se dopo aver tirato la leva, non si
esegue nessuna operazione nei
3 minuti successivi, i fari si
spengono.
•Se la leva viene nuovamente tirata
mentre i fari sono accesi, questi si
spengono.
Pulsante di bloccoPulsante di sblocco

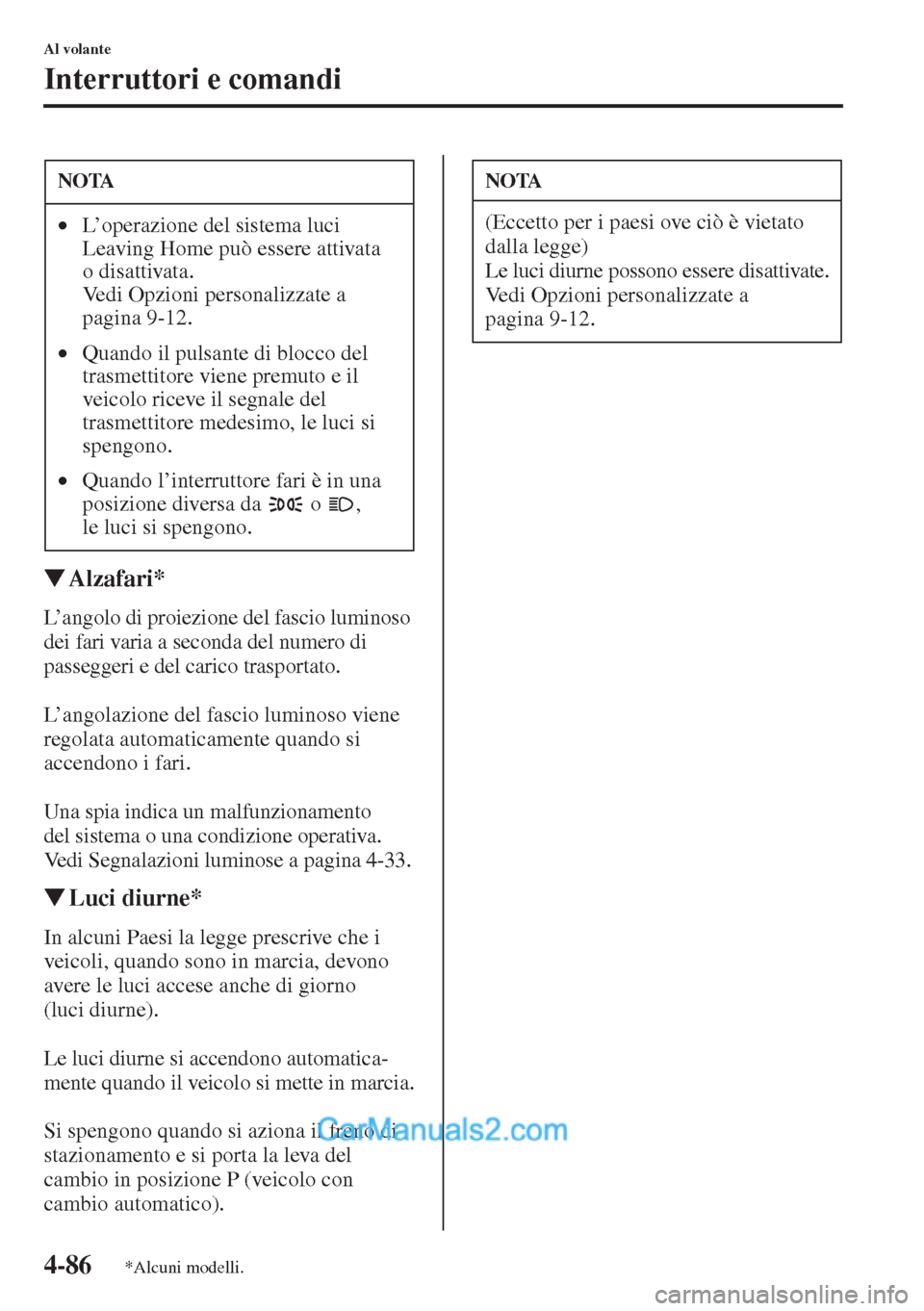

4-86
Al volante
Interruttori e comandi
WAlzafari*
L’angolo di proiezione del fascio luminoso
dei fari varia a seconda del numero di
passeggeri e del carico trasportato.
L’angolazione del fascio luminoso viene
regolata automaticamente quando si
accendono i fari.
Una spia indica un malfunzionamento
del sistema o una condizione operativa.
Vedi Segnalazioni luminose a pagina 4-33.
WLuci diurne*
In alcuni Paesi la legge prescrive che i
veicoli, quando sono in marcia, devono
avere le luci accese anche di giorno
(luci diurne).
Le luci diurne si accendono automatica-
mente quando il veicolo si mette in marcia.
Si spengono quando si aziona il freno di
stazionamento e si porta la leva del
cambio in posizione P (veicolo con
cambio automatico).
NOTA
•L’operazione del sistema luci
Leaving Home può essere attivata
o disattivata.
Vedi Opzioni personalizzate a
pagina 9-12.
•Quando il pulsante di blocco del
trasmettitore viene premuto e il
veicolo riceve il segnale del
trasmettitore medesimo, le luci si
spengono.
•Quando l’interruttore fari è in una
posizione diversa da o ,
le luci si spengono.
NOTA
(Eccetto per i paesi ove ciò è vietato
dalla legge)
Le luci diurne possono essere disattivate.
Vedi Opzioni personalizzate a
pagina9-12.
*Alcuni modelli.

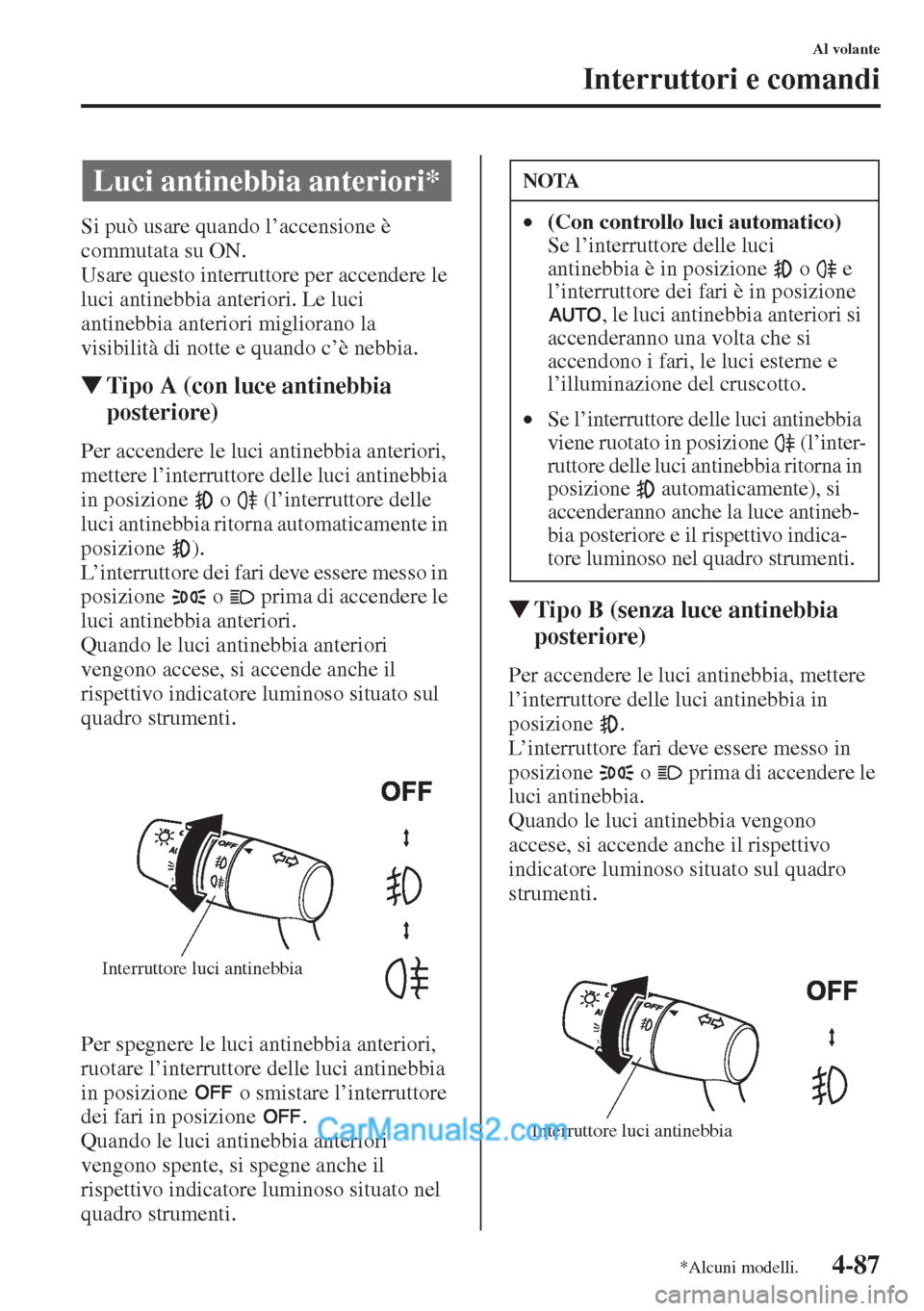

4-87
Al volante
Interruttori e comandi
Si può usare quando l’accensione è
commutata su ON.
Usare questo interruttore per accendere le
luci antinebbia anteriori. Le luci
antinebbia anteriori migliorano la
visibilità di notte e quando c’è nebbia.
WTipo A (con luce antinebbia
posteriore)
Per accendere le luci antinebbia anteriori,
mettere l’interruttore delle luci antinebbia
in posizione o (l’interruttore delle
luci antinebbia ritorna automaticamente in
posizione ).
L’interruttore dei fari deve essere messo in
posizione o prima di accendere le
luci antinebbia anteriori.
Quando le luci antinebbia anteriori
vengono accese, si accende anche il
rispettivo indicatore luminoso situato sul
quadro strumenti.
Per spegnere le luci antinebbia anteriori,
ruotare l’interruttore delle luci antinebbia
in posizione o smistare l’interruttore
dei fari in posizione .
Quando le luci antinebbia anteriori
vengono spente, si spegne anche il
rispettivo indicatore luminoso situato nel
quadro strumenti.
WTipo B (senza luce antinebbia
posteriore)
Per accendere le luci antinebbia, mettere
l’interruttore delle luci antinebbia in
posizione .
L’interruttore fari deve essere messo in
posizione o prima di accendere le
luci antinebbia.
Quando le luci antinebbia vengono
accese, si accende anche il rispettivo
indicatore luminoso situato sul quadro
strumenti.
Luci antinebbia anteriori*
Interruttore luci antinebbia
NOTA
•(Con controllo luci automatico)
Se l’interruttore delle luci
antinebbia è in posizione o e
l’interruttore dei fari è in posizione
, le luci antinebbia anteriori si
accenderanno una volta che si
accendono i fari, le luci esterne e
l’illuminazione del cruscotto.
•Se l’interruttore delle luci antinebbia
viene ruotato in posizione (l’inter-
ruttore delle luci antinebbia ritorna in
posizione automaticamente), si
accenderanno anche la luce antineb-
bia posteriore e il rispettivo indica-
tore luminoso nel quadro strumenti.
Interruttore luci antinebbia
*Alcuni modelli.

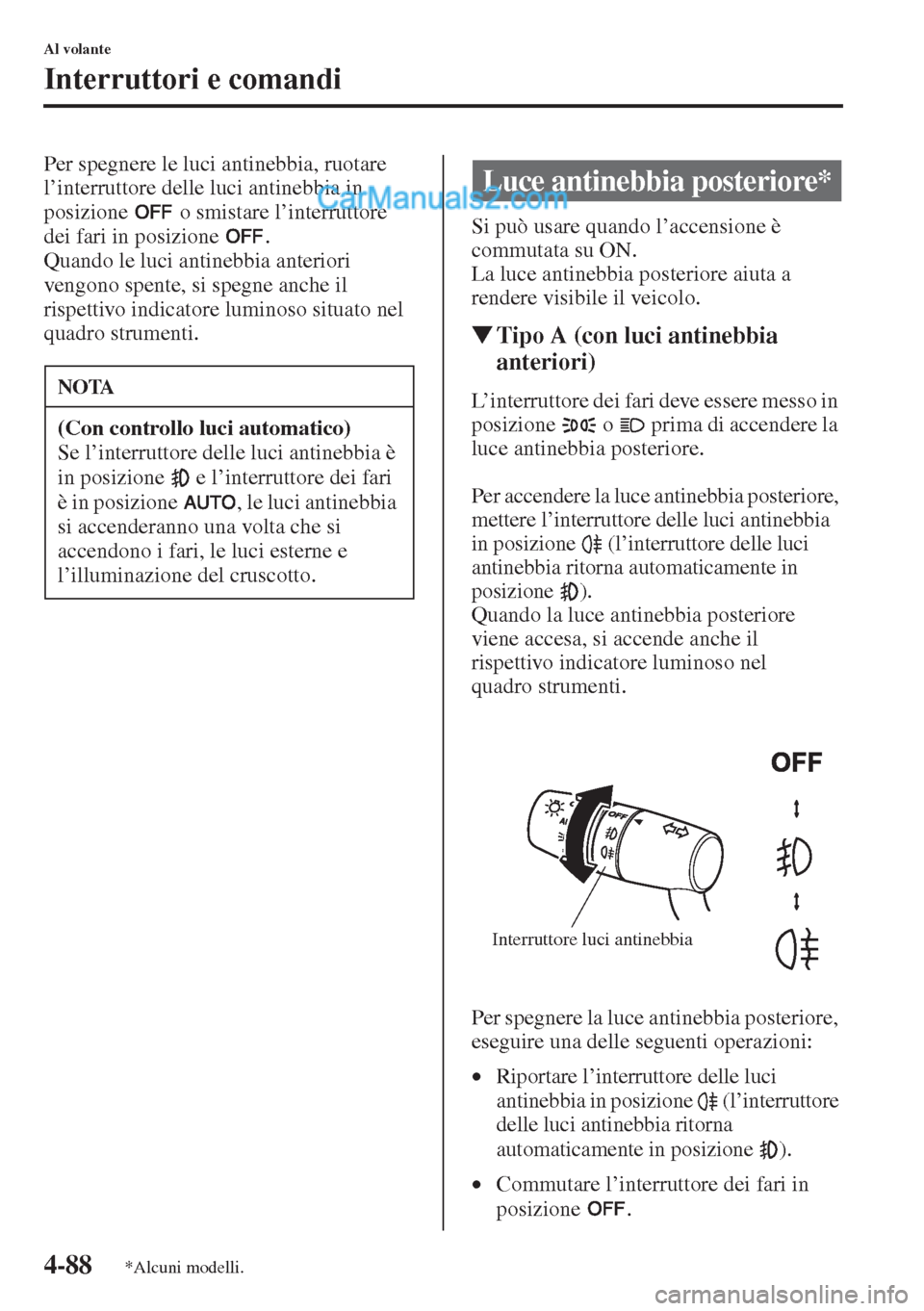

4-88
Al volante
Interruttori e comandi
Per spegnere le luci antinebbia, ruotare
l’interruttore delle luci antinebbia in
posizione o smistare l’interruttore
dei fari in posizione .
Quando le luci antinebbia anteriori
vengono spente, si spegne anche il
rispettivo indicatore luminoso situato nel
quadro strumenti.Si può usare quando l’accensione è
commutata su ON.
La luce antinebbia posteriore aiuta a
rendere visibile il veicolo.
WTipo A (con luci antinebbia
anteriori)
L’interruttore dei fari deve essere messo in
posizione o prima di accendere la
luce antinebbia posteriore.
Per accendere la luce antinebbia posteriore,
mettere l’interruttore delle luci antinebbia
in posizione (l’interruttore delle luci
antinebbia ritorna automaticamente in
posizione ).
Quando la luce antinebbia posteriore
viene accesa, si accende anche il
rispettivo indicatore luminoso nel
quadro strumenti.
Per spegnere la luce antinebbia posteriore,
eseguire una delle seguenti operazioni:
•Riportare l’interruttore delle luci
antinebbia in posizione (l’interruttore
delle luci antinebbia ritorna
automaticamente in posizione ).
•Commutare l’interruttore dei fari in
posizione .NOTA
(Con controllo luci automatico)
Se l’interruttore delle luci antinebbia è
in posizione e l’interruttore dei fari
è in posizione , le luci antinebbia
si accenderanno una volta che si
accendono i fari, le luci esterne e
l’illuminazione del cruscotto.
Luce antinebbia posteriore*
Interruttore luci antinebbia
*Alcuni modelli.

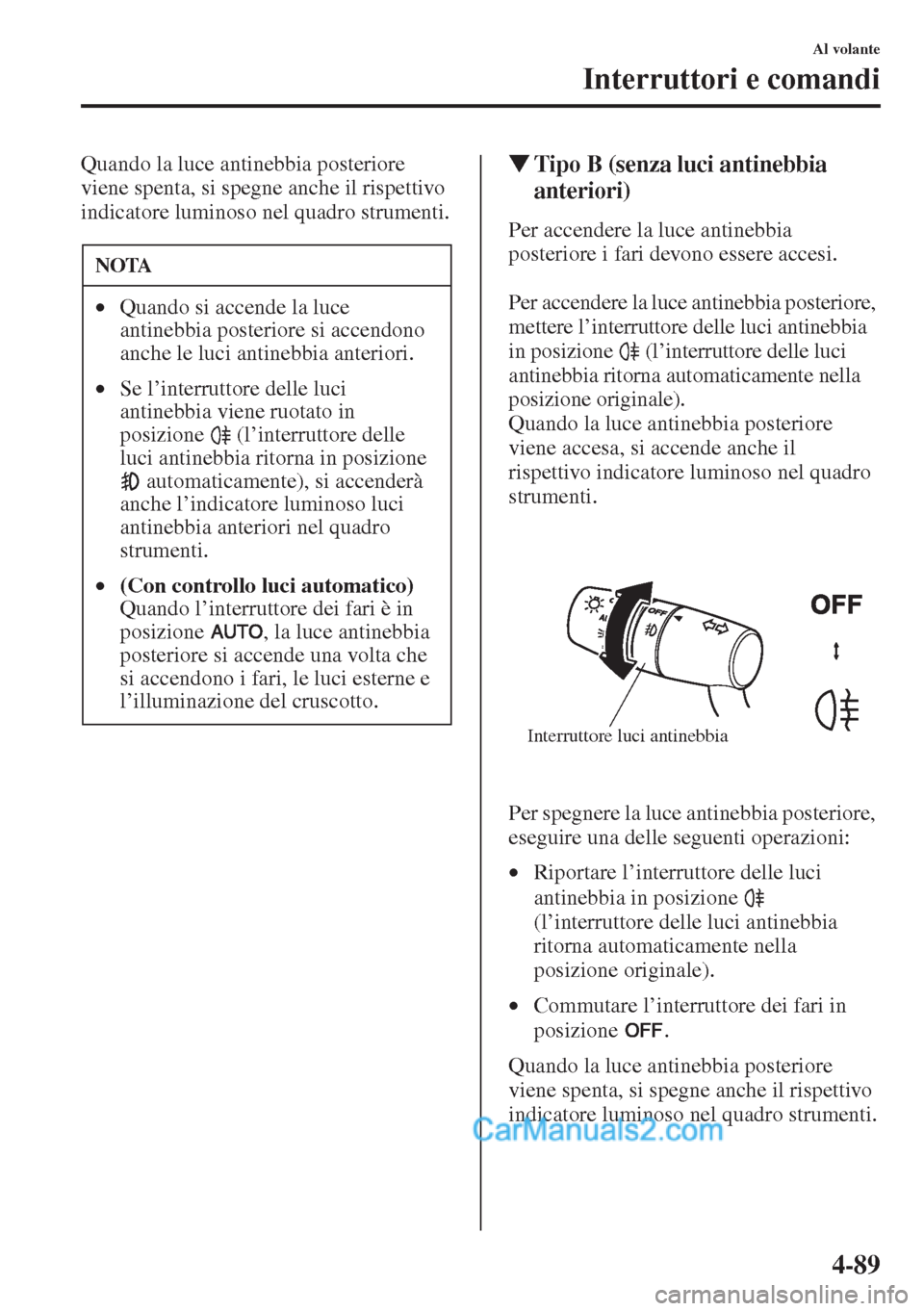

4-89
Al volante
Interruttori e comandi
Quando la luce antinebbia posteriore
viene spenta, si spegne anche il rispettivo
indicatore luminoso nel quadro strumenti.WTipo B (senza luci antinebbia
anteriori)
Per accendere la luce antinebbia
posteriore i fari devono essere accesi.
Per accendere la luce antinebbia posteriore,
mettere l’interruttore delle luci antinebbia
in posizione (l’interruttore delle luci
antinebbia ritorna automaticamente nella
posizione originale).
Quando la luce antinebbia posteriore
viene accesa, si accende anche il
rispettivo indicatore luminoso nel quadro
strumenti.
Per spegnere la luce antinebbia posteriore,
eseguire una delle seguenti operazioni:
•Riportare l’interruttore delle luci
antinebbia in posizione
(l’interruttore delle luci antinebbia
ritorna automaticamente nella
posizione originale).
•Commutare l’interruttore dei fari in
posizione .
Quando la luce antinebbia posteriore
viene spenta, si spegne anche il rispettivo
indicatore luminoso nel quadro strumenti.
NOTA
•Quando si accende la luce
antinebbia posteriore si accendono
anche le luci antinebbia anteriori.
•Se l’interruttore delle luci
antinebbia viene ruotato in
posizione (l’interruttore delle
luci antinebbia ritorna in posizione
automaticamente), si accenderà
anche l’indicatore luminoso luci
antinebbia anteriori nel quadro
strumenti.
•(Con controllo luci automatico)
Quando l’interruttore dei fari è in
posizione , la luce antinebbia
posteriore si accende una volta che
si accendono i fari, le luci esterne e
l’illuminazione del cruscotto.
Interruttore luci antinebbia

4-90
Al volante
Interruttori e comandi
WIndicatori di direzione
Spingere la leva in basso (per svoltare
a sinistra) o in alto (per svoltare a destra)
a fine corsa. La segnalazione si disattiverà
automaticamente una volta completata
la svolta.
Se la freccia continua a lampeggiare
una volta effettuata la svolta, riportare
manualmente la leva nella sua posizione
originale.
Le frecce verdi situate sul cruscotto
segnalano quale indicatore di direzione
è in funzione.
NOTA
(Con controllo luci automatico)
Se l’interruttore dei fari è in posizione
, la luce antinebbia posteriore
si può accendere una volta che si
accendono i fari, le luci esterne e
l’illuminazione del cruscotto.
Indicatori di direzione e di
cambio corsia
NOTA
•Se un indicatore lampeggia in modo
anomalo, significa che la lampadina
di uno degli indicatori di direzione
potrebbe essere bruciata.
•Una funzione personalizzata
consente di variare il volume sonoro
delle frecce.
Vedi Opzioni personalizzate a
pagina9-12.
Svolta a destra
Svolta a sinistra Cambio di corsia
a destra
Cambio di corsia
a sinistra OFF

4-91
Al volante
Interruttori e comandi

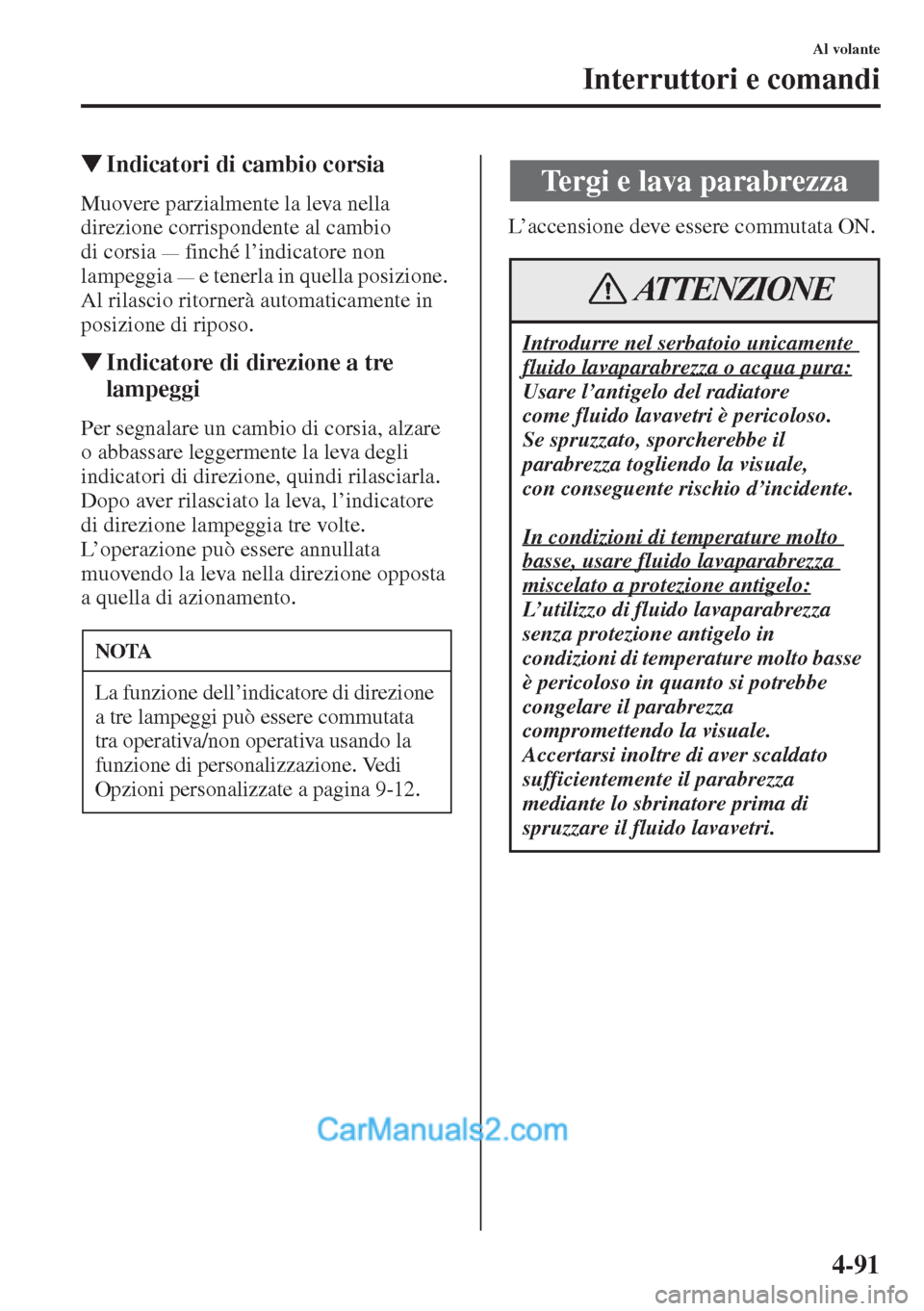

WIndicatori di cambio corsia
Muovere parzialmente la leva nella
direzione corrispondente al cambio
di corsia
— finché l’indicatore non
lampeggia
— e tenerla in quella posizione.
Al rilascio ritornerà automaticamente in
posizione di riposo.
WIndicatore di direzione a tre
lampeggi
Per segnalare un cambio di corsia, alzare
o abbassare leggermente la leva degli
indicatori di direzione, quindi rilasciarla.
Dopo aver rilasciato la leva, l’indicatore
di direzione lampeggia tre volte.
L’operazione può essere annullata
muovendo la leva nella direzione opposta
a quella di azionamento.L’accensione deve essere commutata ON.
NOTA
La funzione dell’indicatore di direzione
a tre lampeggi può essere commutata
tra operativa/non operativa usando la
funzione di personalizzazione. Vedi
Opzioni personalizzate a pagina9-12.
Tergi e lava parabrezza
Introdurre nel serbatoio unicamente
fluido lavaparabrezza o acqua pura:
Usare l’antigelo del radiatore
come fluido lavavetri è pericoloso.
Se spruzzato, sporcherebbe il
parabrezza togliendo la visuale,
con conseguente rischio d’incidente.
In condizioni di temperature molto
basse, usare fluido lavaparabrezza
miscelato a protezione antigelo:
L’utilizzo di fluido lavaparabrezza
senza protezione antigelo in
condizioni di temperature molto basse
è pericoloso in quanto si potrebbe
congelare il parabrezza
compromettendo la visuale.
Accertarsi inoltre di aver scaldato
sufficientemente il parabrezza
mediante lo sbrinatore prima di
spruzzare il fluido lavavetri.
ATTENZIONE

4-92
Al volante
Interruttori e comandi

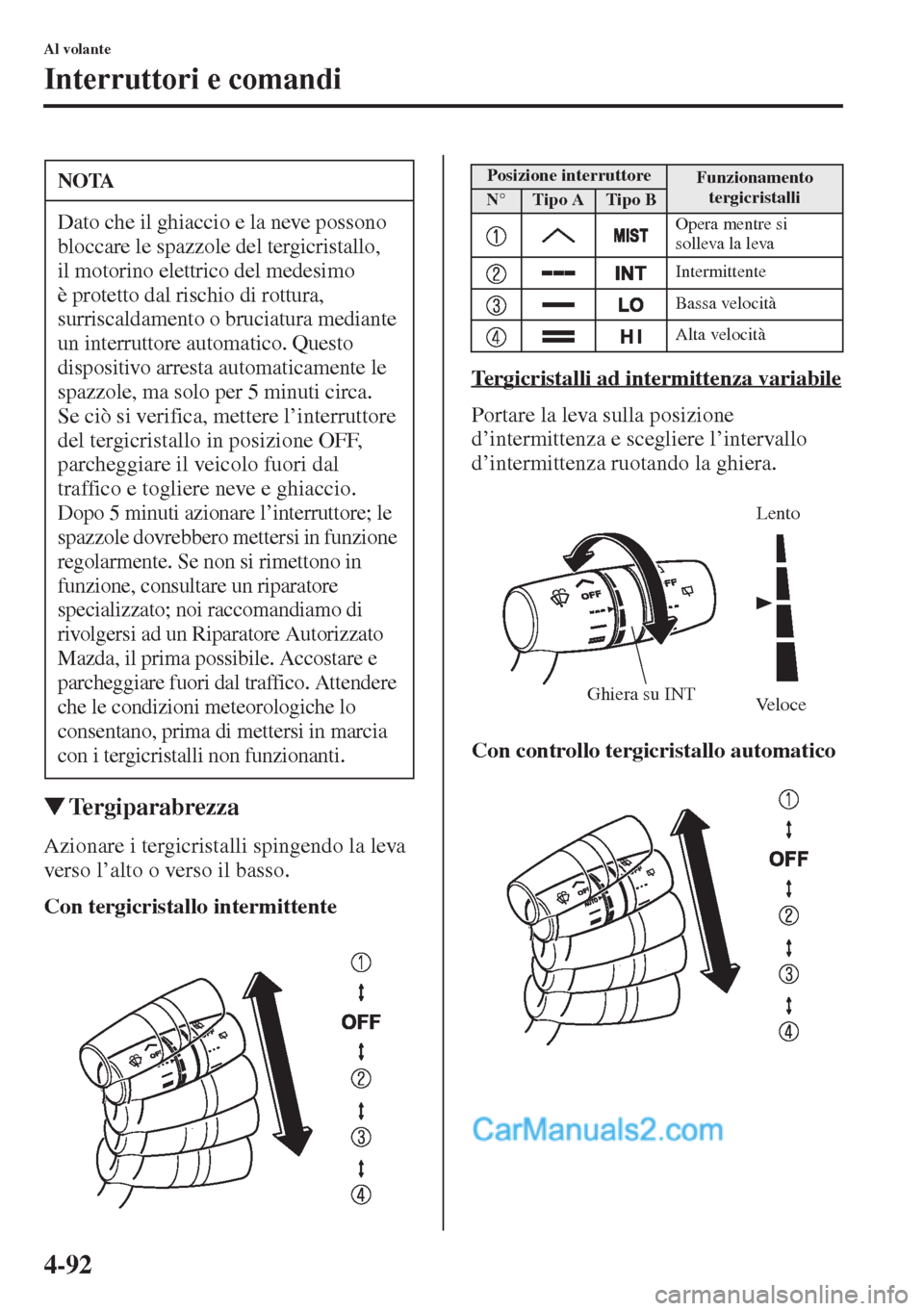

WTergiparabrezza
Azionare i tergicristalli spingendo la leva
verso l’alto o verso il basso.
Con tergicristallo intermittenteTergicristalli ad intermittenza variabile
Portare la leva sulla posizione
d’intermittenza e scegliere l’intervallo
d’intermittenza ruotando la ghiera.
Con controllo tergicristallo automatico
NOTA
Dato che il ghiaccio e la neve possono
bloccare le spazzole del tergicristallo,
il motorino elettrico del medesimo
è protetto dal rischio di rottura,
surriscaldamento o bruciatura mediante
un interruttore automatico. Questo
dispositivo arresta automaticamente le
spazzole, ma solo per 5 minuti circa.
Se ciò si verifica, mettere l’interruttore
del tergicristallo in posizione OFF,
parcheggiare il veicolo fuori dal
traffico e togliere neve e ghiaccio.
Dopo 5 minuti azionare l’interruttore; le
spazzole dovrebbero mettersi in funzione
regolarmente. Se non si rimettono in
funzione, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile. Accostare e
parcheggiare fuori dal traffico. Attendere
che le condizioni meteorologiche lo
consentano, prima di mettersi in marcia
con i tergicristalli non funzionanti.
Posizione interruttoreFunzionamento
tergicristalliN°Tipo ATipo B
Opera mentre si
solleva la leva
Intermittente
Bassa velocità
Alta velocità
Ghiera su INTVeloce
Lento
