Page 181 of 733
4-33
În timp ce conduce i
Bordul úi afi úajul
WTip A
(Exemplu de afi úaj)
Afi úeaz dup cum urmeaz:
Indica ia din afi úaj úi lampa de avertizare principal din bord se aprind în acela úi timp
Aceasta indic o defec iune a sistemului vehiculului. Verifica i mesajul indicat în afi úaj úi
consulta i un service autorizat, recomandarea noastr fiind un reprezentant autorizat
Mazda. Pentru detalii, consulta i explica iile pentru lmpile de avertizare/indicatoarele
luminoase din sec iunea despre lmpile de avertizare/indicatoarele luminoase care se
potrivesc cu simbolul din partea de sus a afi úajului. Dac un mesaj nu este indicat pe afi úaj,
ac iona i butonul INFO pentru a afi úa ecranul „Warning” (avertisment).
Lmpile de avertizare/indicatoarele luminoase
Lămpile de avertizare/indicatoarele luminoase sunt dispuse în zonele marcate în imagine.
Stop Vehicle
at safe areaLampă de
avertizare
principală
Page 182 of 733
4-34
În timp ce conduce i
Bordul úi afi úajul
Afi úajul pentru informa ii multiple
Este indicat un mesaj precum starea de operare a sistemului, o defec iune sau o anomalie.
•(Atunci când un simbol úi un mesaj sunt indicate în afi úaj)
Pentru detalii despre simbolurile indicate în partea de sus a ecranului, verifica i indica ia
úi metoda pentru lista cu msurile de luat.
•(Atunci când numai un mesaj este indicat în afi úaj)
Urma i instruc iunile indicate pe afi úaj.
Dac este indicat con inutul din oricare din ilustra iile de mai jos, poate exista o problem
cu vehiculul. Metoda de ac ionare difer în func ie de indica ie.
Ve r i f i c a i ilustra iile de mai jos.
Ac iune: parca i imediat vehiculul, verifica i simbolul indicat în partea de sus a
ecranului úi apoi consulta i „Lista cu indica iile úi metodele de ac ionare” care
con ine simbolul pentru a vedea ce ac iune ar trebui s se desf úoare.
Ac iune: pentru verificarea vehiculului, consulta i un reprezentant autorizat Mazda.
Verifica i simbolul indicat în partea de sus a ecranului úi apoi consulta i „Lista cu
indica iile úi metodele de ac
ionare” care con
ine simbolul pentru a vedea ce ac iune
ar trebui s fie desf úurat.
Indica ia pe afi úaj
Defec iune a sistemului de
încrcare: motorul s-ar putea opri
pe nea úteptate.Defec iune a servodirec iei:
func ionarea direc iei va fi
foarte dificil.Sarcin ridicat a sistemului
de trac iune integrat:
defec iune a sistemului de trac iune
integral. Parca i vehiculul
într-un loc sigur.
Indica ia pe afi úaj
Defec iune TA:
transmisia automat
trebuie s fie verificat.Defec iune a sistemului
fr cheie: sistemul fr
cheie trebuie s fie
verificat.Defec iune DFP: filtrul
de particule diesel trebuie
s fie verificat.Defec iune a sistemului
de trac iune integral:
defec iune a sistemului de
trac iune integral.
Sistemul de trac iune
integral trebuie s fie
Stop Vehicle
at safe areaPower Steering
malfunction4WD system
high-load
AT
malfunctionKeyless system
malfunctionDPF
DPF
malfunction4WD system
malfunction
Page 183 of 733
4-35
În timp ce conduce i
Bordul úi afi úajul
Ac iune: pentru verificarea vehiculului, consulta i un reprezentant autorizat Mazda.
Lista cu indica iile úi metodele de ac ionare
Indica ia pe afi úaj
Defec iune a sistemului
de monitorizare a punctelor
moarte (BSM):
sistemul de monitorizare a punctelor
moarte (BSM) trebuie s fie verificat.
Defec iune a sistemului de
management al bateriei:
sistemul de management al bateriei
trebuie s fie verificat.Defec iune a sistemului de
antiblocare a accelera iei: sistemul
de antiblocare a accelera iei trebuie
s fie verificat.
Indica ia pe afi úaj
Defec iune a sistemului
vehiculului:
sistemul vehiculului trebuie
s fie verificat.Defec iune i-ELOOP:
sistemul i-ELOOP trebuie
s fie verificat.
Defec iune SBS:
sistemul inteligent de
asisten la frânare trebuie
s fie verificat.Defec iune a SCBS [din
fa ]: sistemul inteligent
de asisten la frânarea în
mediul urban trebuie s
fie verificat.
Defec iune a SCBS
[din spate]: sistemul
inteligent de asisten la
frânarea în mediul urban [din
spate] trebuie s fie verificat.
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lamp de avertizare principal4-42
Lampa de avertizare a sistemului de frânare 4-42
Lampa de avertizare ABS 4-43
Indicatorul luminos al frânei de parcare electrice 4-44
BSM
malfunctionBattery
Management System
malfunctionBrake Override
System malfunction
Vehicle System
malfunctioni-ELOOP
malfunctionSBS
malfunctionSCBS
Forward
malfunction
SCBS
Reverse
malfunction
Page 184 of 733

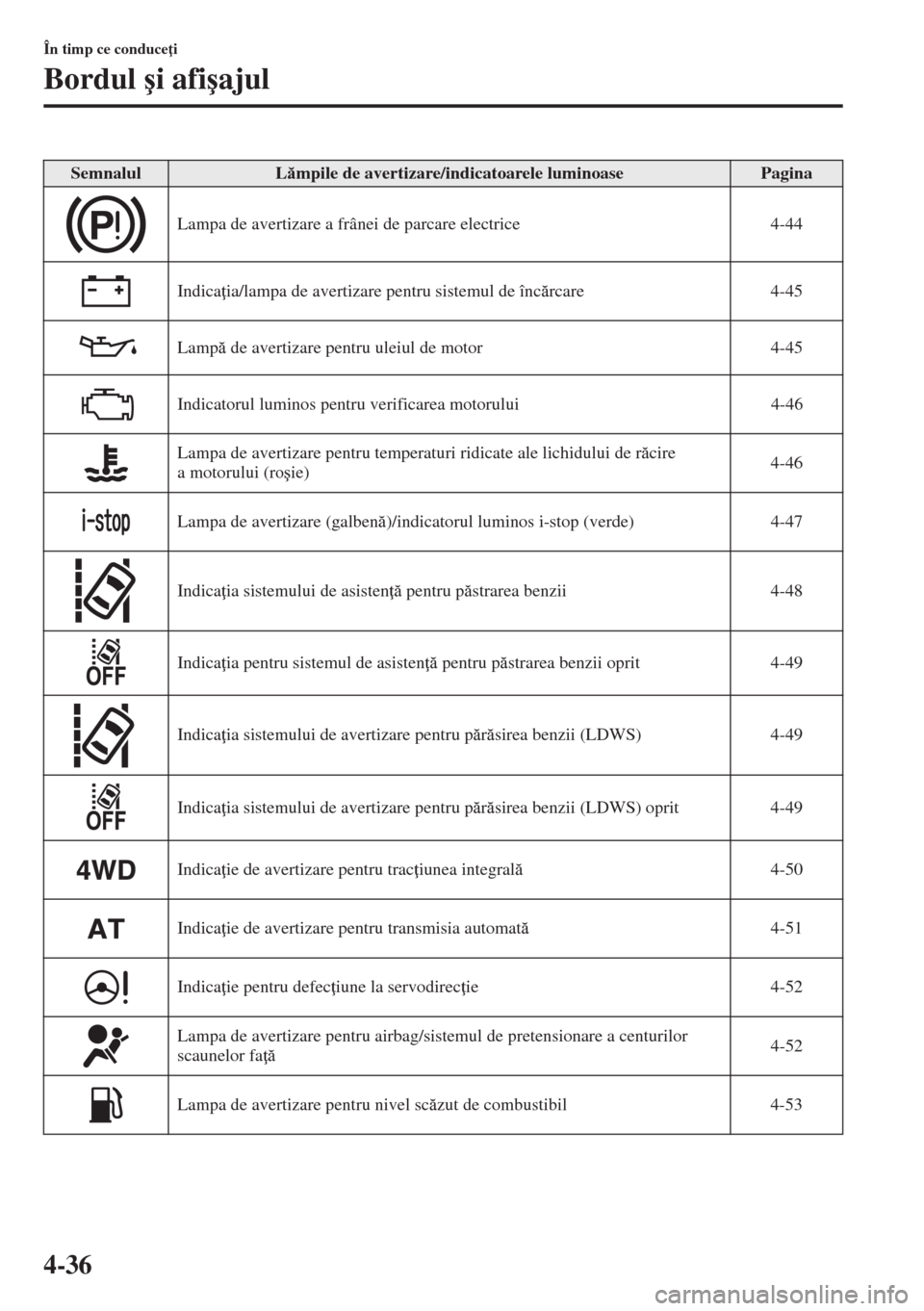

4-36
În timp ce conduce i
Bordul úi afi úajul
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lampa de avertizare a frânei de parcare electrice 4-44
Indica ia/lampa de avertizare pentru sistemul de încrcare 4-45
Lamp de avertizare pentru uleiul de motor 4-45
Indicatorul luminos pentru verificarea motorului 4-46
Lampa de avertizare pentru temperaturi ridicate ale lichidului de rcire
a motorului (ro úie)4-46
Lampa de avertizare (galben)/indicatorul luminos i-stop (verde) 4-47
Indica ia sistemului de asisten pentru pstrarea benzii 4-48
Indica ia pentru sistemul de asisten pentru pstrarea benzii oprit 4-49
Indica ia sistemului de avertizare pentru prsirea benzii (LDWS) 4-49
Indica ia sistemului de avertizare pentru prsirea benzii (LDWS) oprit 4-49
Indica ie de avertizare pentru trac iunea integral4-50
Indica ie de avertizare pentru transmisia automat4-51
Indica ie pentru defec iune la servodirec ie 4-52
Lampa de avertizare pentru airbag/sistemul de pretensionare a centurilor
scaunelor fa 4-52
Lampa de avertizare pentru nivel sczut de combustibil 4-53
Page 185 of 733
4-37
În timp ce conduce i
Bordul úi afi úajul
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lamp de avertizare pentru centura de siguran 4-53
Indica ie de avertizare pentru u úa întredeschis4-54
Indica ie de avertizare pentru hayonul întredeschis 4-55
Lampa de avertizare pentru 120 km/h 4-27
Indica ie de avertizare pentru viteza vehiculului
Indica ie de avertizare pentru nivelul sczut al lichidului de splare 4-55
Lampa de avertizare pentru sistemul de monitorizare a presiunii din pneuri 4-56
Indica ie KEY (cheie) 4-58
Lampa de avertizare (galben)/indicatorul luminos (verde) pentru farurile
adaptive cu leduri4-60
Lampa de avertizare (galben)/indicatorul luminos (verde) pentru sistemul de
control al fazei lungi (HBC)4-60
Indicatorul luminos pentru bujii incandescente 4-61
Indica ie pentru filtrul de particule diesel 4-61
Indica ie pentru cheie fix4-62
Indica ie de avertizare pentru temperatura ambiant sczut4-62
Page 186 of 733

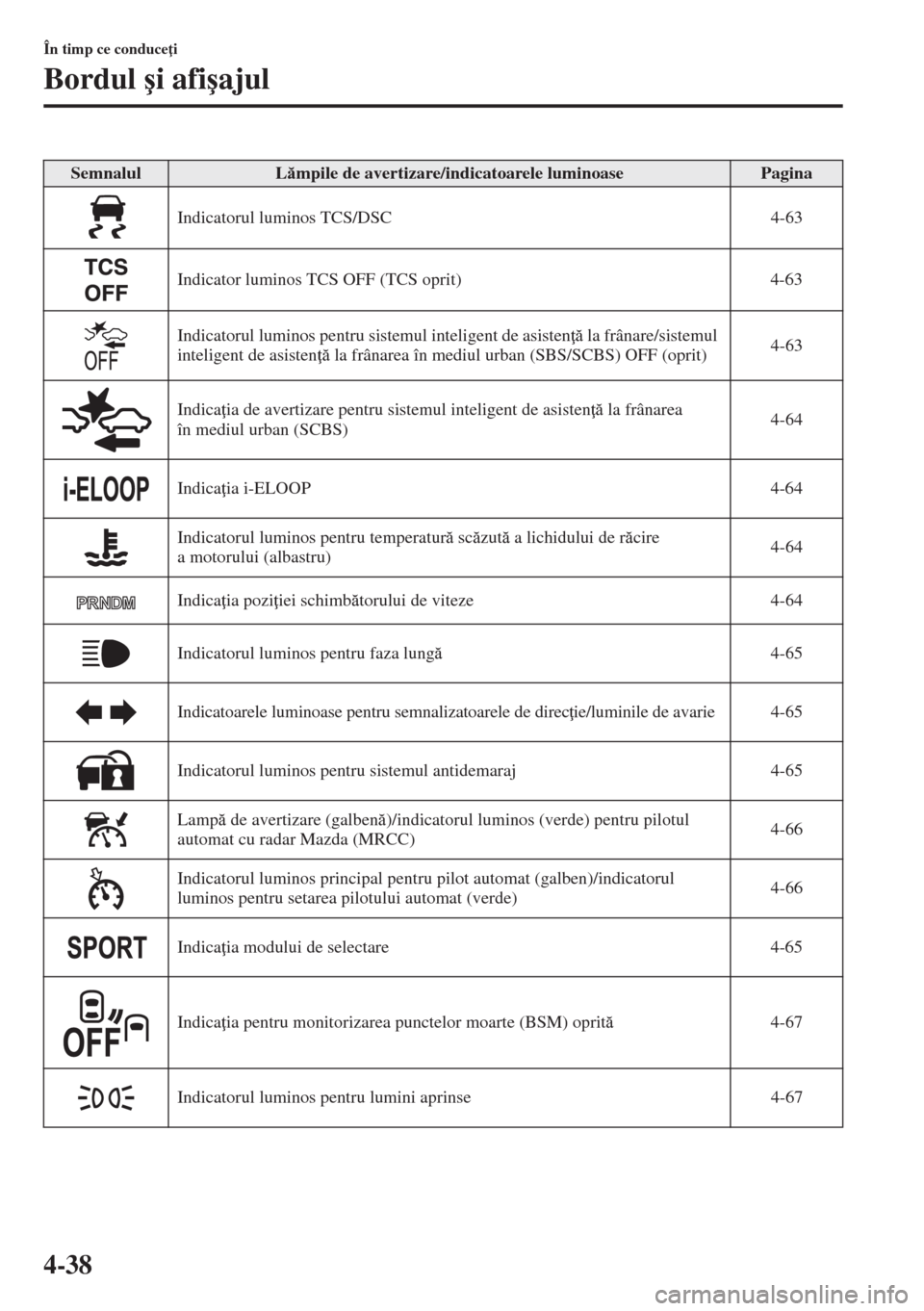

4-38
În timp ce conduce i
Bordul úi afi úajul
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Indicatorul luminos TCS/DSC 4-63
Indicator luminos TCS OFF (TCS oprit) 4-63
Indicatorul luminos pentru sistemul inteligent de asisten la frânare/sistemul
inteligent de asisten la frânarea în mediul urban (SBS/SCBS) OFF (oprit)4-63
Indica ia de avertizare pentru sistemul inteligent de asisten la frânarea
în mediul urban (SCBS)4-64
Indica ia i-ELOOP 4-64
Indicatorul luminos pentru temperatur sczut a lichidului de rcire
a motorului (albastru)4-64
Indica ia pozi iei schimbtorului de viteze 4-64
Indicatorul luminos pentru faza lung4-65
Indicatoarele luminoase pentru semnalizatoarele de direc ie/luminile de avarie 4-65
Indicatorul luminos pentru sistemul antidemaraj 4-65
Lamp de avertizare (galben)/indicatorul luminos (verde) pentru pilotul
automat cu radar Mazda (MRCC)4-66
Indicatorul luminos principal pentru pilot automat (galben)/indicatorul
luminos pentru setarea pilotului automat (verde)4-66
Indica ia modului de selectare 4-65
Indica ia pentru monitorizarea punctelor moarte (BSM) oprit4-67
Indicatorul luminos pentru lumini aprinse 4-67
Page 187 of 733
4-39
În timp ce conduce i
Bordul úi afi úajul
WTipul B
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lampa de avertizare pentru faruri cu leduri 4-68
Indicatorul luminos al farurilor de cea 4-68
Indicatorul luminos pentru lampa de cea spate 4-68
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lamp de avertizare principal4-42
Lampa de avertizare a sistemului de frânare 4-42
Lampa de avertizare ABS 4-43
Indicatorul luminos al frânei de parcare electrice 4-44
Lampa de avertizare a frânei de parcare electrice 4-44
Indicatorul luminos al solicitrii de func ionare a pedalei de frân4-45
Lămpile de avertizare/indicatoarele luminoase sunt dispuse în zonele marcate în imagine.
Page 188 of 733

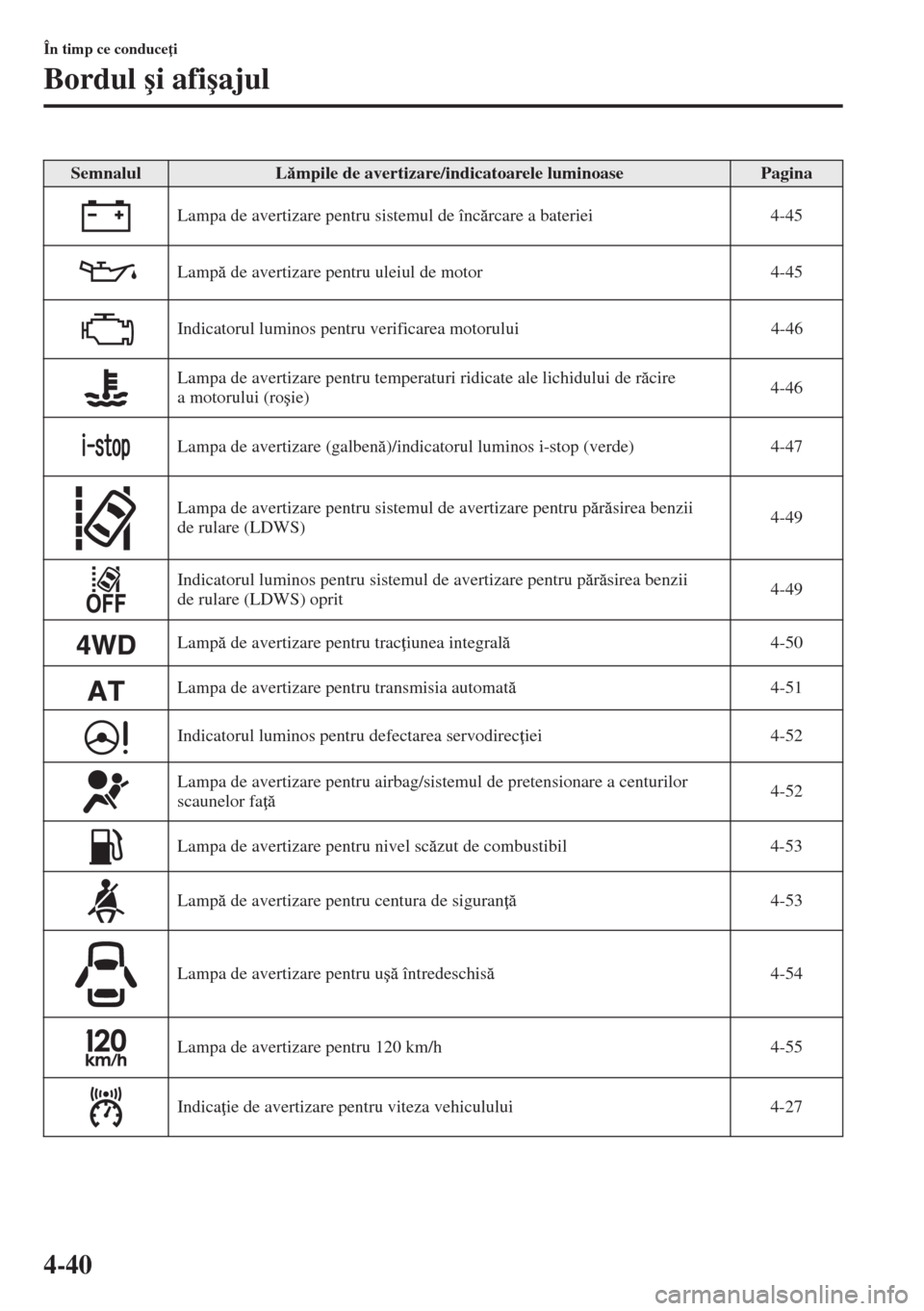

4-40
În timp ce conduce i
Bordul úi afi úajul
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lampa de avertizare pentru sistemul de încrcare a bateriei 4-45
Lamp de avertizare pentru uleiul de motor 4-45
Indicatorul luminos pentru verificarea motorului 4-46
Lampa de avertizare pentru temperaturi ridicate ale lichidului de rcire
a motorului (ro úie)4-46
Lampa de avertizare (galben)/indicatorul luminos i-stop (verde) 4-47
Lampa de avertizare pentru sistemul de avertizare pentru prsirea benzii
de rulare (LDWS)4-49
Indicatorul luminos pentru sistemul de avertizare pentru prsirea benzii
de rulare (LDWS) oprit4-49
Lamp de avertizare pentru trac iunea integral4-50
Lampa de avertizare pentru transmisia automat4-51
Indicatorul luminos pentru defectarea servodirec iei 4-52
Lampa de avertizare pentru airbag/sistemul de pretensionare a centurilor
scaunelor fa 4-52
Lampa de avertizare pentru nivel sczut de combustibil 4-53
Lamp de avertizare pentru centura de siguran 4-53
Lampa de avertizare pentru u ú întredeschis4-54
Lampa de avertizare pentru 120 km/h 4-55
Indica ie de avertizare pentru viteza vehiculului 4-27
Page 189 of 733
4-41
În timp ce conduce i
Bordul úi afi úajul
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Lampa de avertizare pentru nivel sczut al lichidului de cur are 4-55
Lampa de avertizare pentru sistemul de monitorizare a presiunii din pneuri 4-56
Lampa de avertizare (ro úie)/indicatorul luminos (verde) KEY (cheie) 4-58
Lampa de avertizare (galben)/indicatorul luminos (verde) pentru sistemul
de control al fazei lungi (HBC)4-60
Indicatorul luminos pentru bujii incandescente 4-61
Indicatorul luminos pentru filtrul de particule diesel 4-61
Indicator luminos pentru cheie 4-62
Indica ie de avertizare pentru temperatura ambiant sczut4-62
Indicatorul luminos TCS/DSC 4-63
Indicator luminos TCS OFF (TCS oprit) 4-63
Indicatorul luminos pentru temperatur sczut a lichidului de rcire
a motorului (albastru)4-64
Indica ia pozi iei schimbtorului de viteze 4-64
Indicatorul luminos pentru faza lung4-65
Indicatoarele luminoase pentru semnalizatoarele de direc ie/luminile de avarie 4-65
Indicatorul luminos pentru sistemul antidemaraj 4-65
Indicatorul luminos principal pentru pilot automat (galben)/indicatorul
luminos pentru setarea pilotului automat (verde)4-66
Page 190 of 733
4-42
În timp ce conduce i
Bordul úi afi úajul
WLamp de avertizare principal
Tip A
Afi úeaz atunci când este necesar o
notificare a defec iunilor sistemului.
Ve r i f i c a i mesajul indicat în afi úaj
úi consulta i un service autorizat,
recomandarea noastr fiind un
reprezentant autorizat Mazda.
Tip B
Aceast lamp lumineaz continuu în
oricare din situa iile urmtoare. Consulta i
un service autorizat, recomandarea noastr
fiind un reprezentant autorizat Mazda.
•Exist o defec iune la sistemul de
management al bateriei.•Exist o defec iune la butonul frânei.
(SKYACTIV-D 2.2)
•Exist o defec iune la controlul
hidraulic al motorului.
•Exist o defec iune la lan ul de
distribu ie al motorului.
•Exist o defec iune la înclzitorul
de purjare.
WLamp de avertizare a sistemului
de frânare
Aceast lamp de avertizare are
urmtoarele func ii:
Aceast lamp de avertizare se aprinde
atunci când contactul este în pozi ia ON
(pornit) úi se stinge dup ce porne úte
motorul.
SemnalulLmpile de avertizare/indicatoarele luminoasePagina
Indica ia modului de selectare 4-65
Indicatorul luminos pentru monitorizarea punctelor moarte (BSM) oprit4-67
Indicatorul luminos pentru lumini aprinse 4-67
Lampa de avertizare pentru faruri cu leduri 4-68
Indicatorul luminos al farurilor de cea 4-68
Indicatorul luminos pentru lampa de cea spate 4-68
