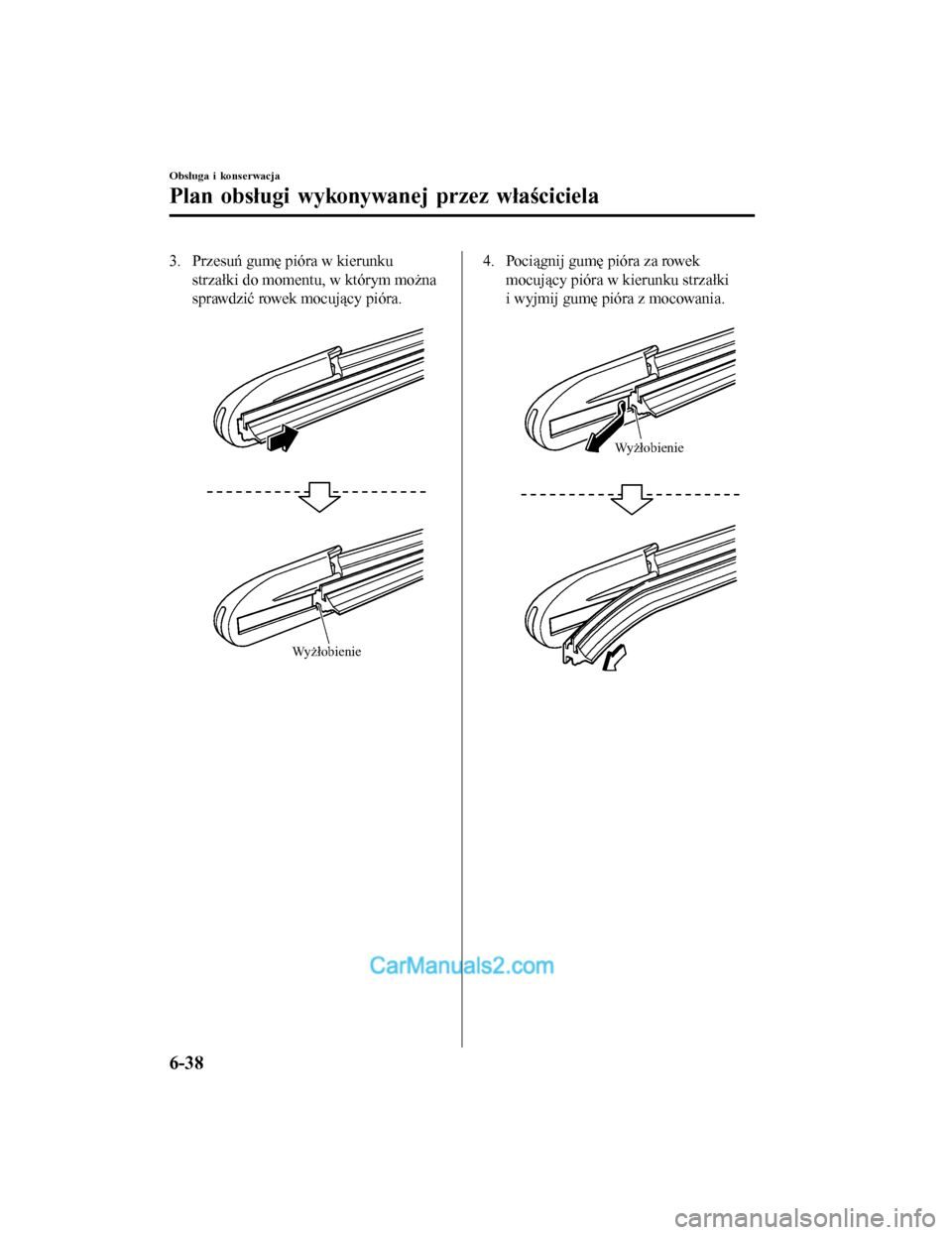

3. Przesuń gumę pióra w kierunkustrzałki do momentu, w którym można
sprawdzić rowek mocujący pióra.

Wyżłobienie
4. Pociągnij gumę pióra za rowekmocujący pióra w kierunku strzałki
i wyjmij gumę pióra z mocowania.

Wyżłobienie
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-38
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

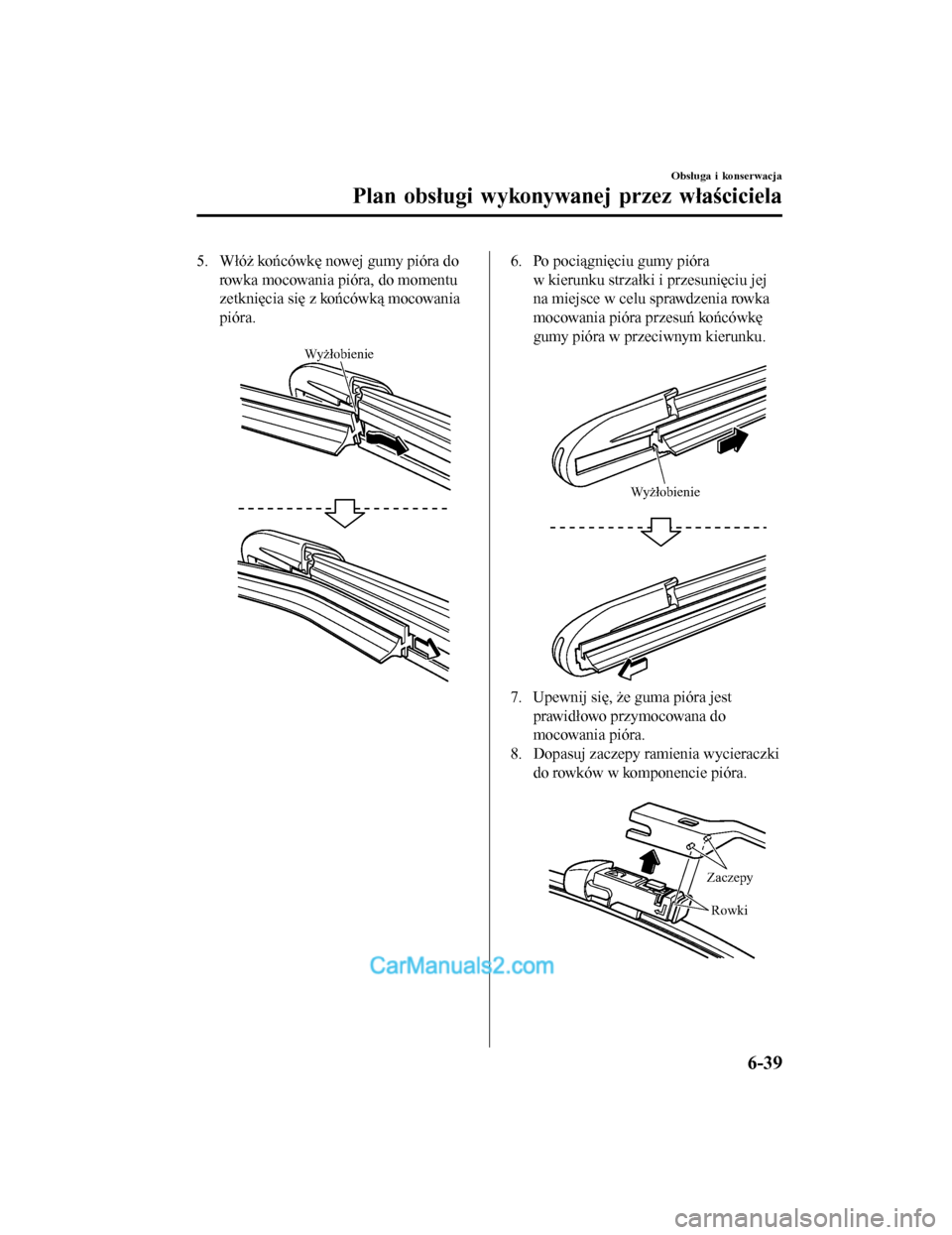

5. Włóż końcówkę nowej gumy pióra dorowka mocowania pióra, do momentu
zetknięcia się z końcówką mocowania
pióra.

Wyżłobienie
6. Po pociągnięciu gumy pióraw kierunku strzałki i przesunięciu jej
na miejsce w celu sprawdzenia rowka
mocowania pióra przesuń końcówkę
gumy pióra w przeciwnym kierunku.

Wyżłobienie
7. Upewnij się, że guma pióra jestprawidłowo przymocowana do
mocowania pióra.
8. Dopasuj zaczepy ramienia wycieraczki do rowków w komponencie pióra.

Zaczepy
Rowki
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-39
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

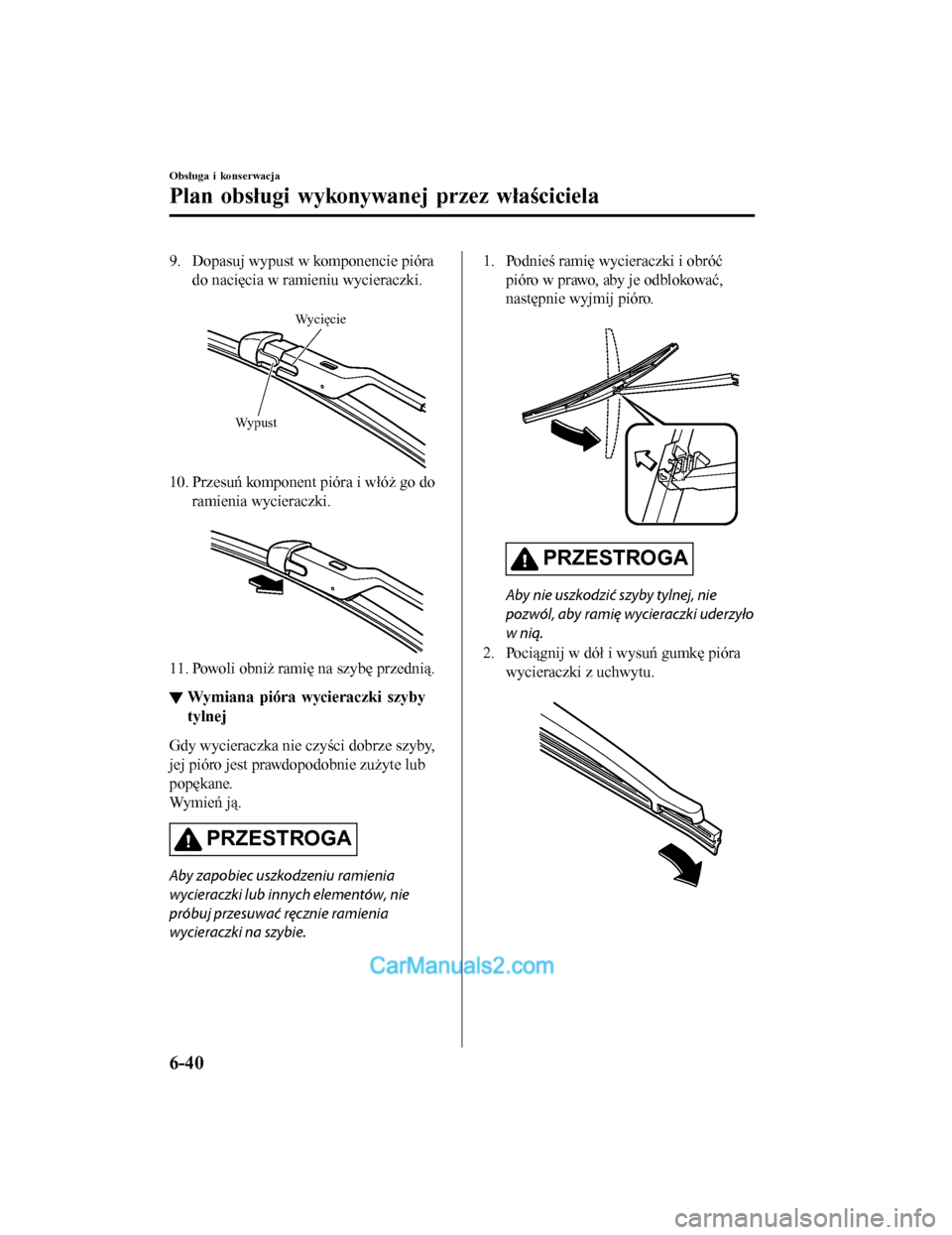

9. Dopasuj wypust w komponencie piórado nacięcia w ramieniu wycieraczki.

Wycięcie
Wypust
10. Przesuń komponent pióra i włóż go do ramienia wycieraczki.

11. Powoli obniż ramię na szybę przednią.
▼Wymiana pióra wycieraczki szyby
tylnej
Gdy wycieraczka nie czyści dobrze szyby,
jej pióro jest prawdopodobnie zużyte lub
popękane.
Wy m i e Å„ j Ä… .
PRZESTROGA
Aby zapobiec uszkodzeniu ramienia
wycieraczki lub innych elementów, nie
próbuj przesuwać ręcznie ramienia
wycieraczki na szybie.
1. Podnieś ramię wycieraczki i obróć
pióro w prawo, aby je odblokować,
następnie wyjmij pióro.

PRZESTROGA
Aby nie uszkodzić szyby tylnej, nie
pozwól, aby ramię wycieraczki uderzyło
w ni\b.
2. Pociągnij w dół i wysuń gumkę pióra wycieraczki z uchwytu.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-40
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

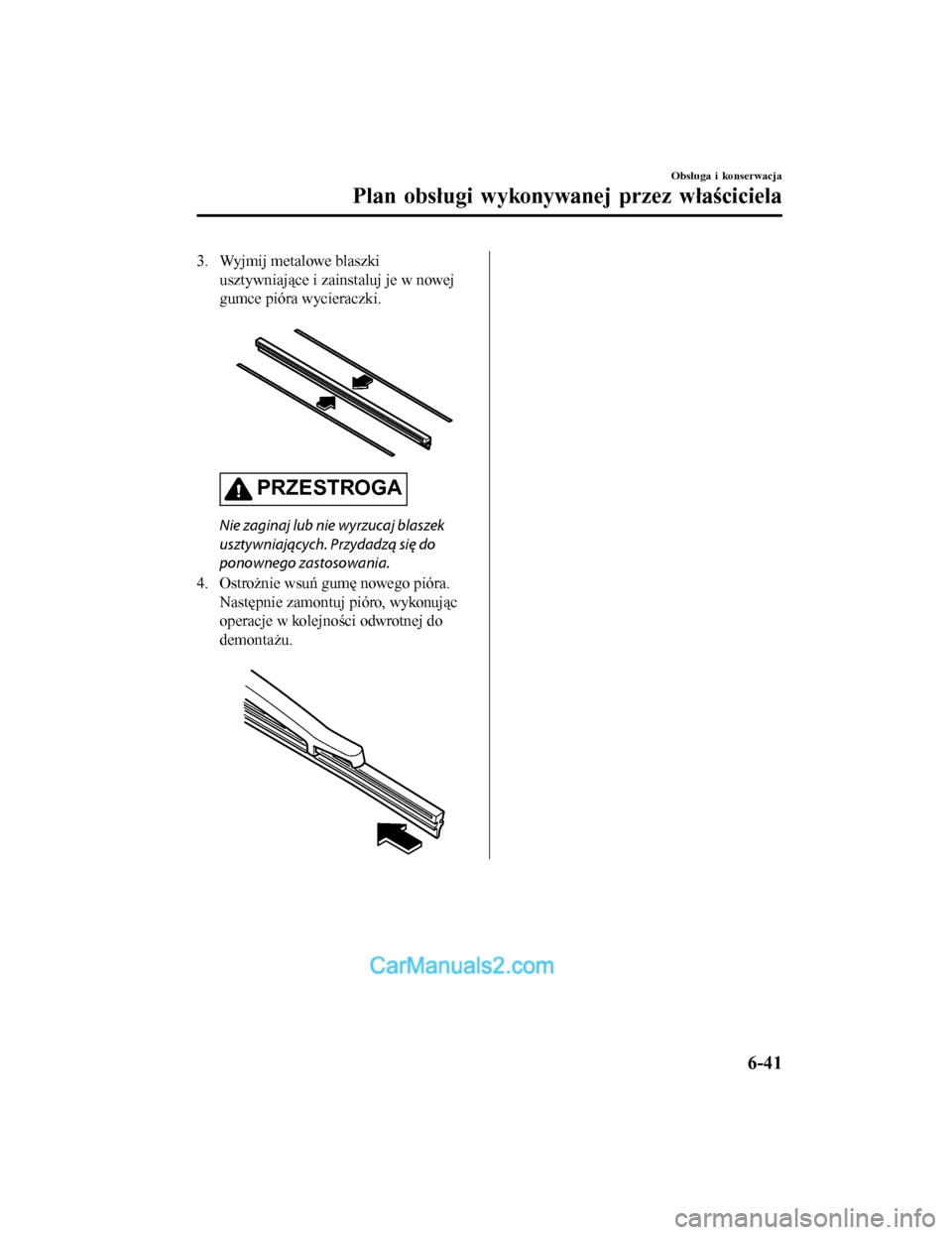

3. Wyjmij metalowe blaszkiusztywniajÄ…ce i zainstaluj je w nowej
gumce pióra wycieraczki.

PRZESTROGA
Nie zaginaj lub nie wyrzucaj blaszek
usztywniaj\bcych. Przydadz\b siÄ™ do
ponownego zastosowania.
4. Ostrożnie wsuń gumę nowego pióra. Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-41
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

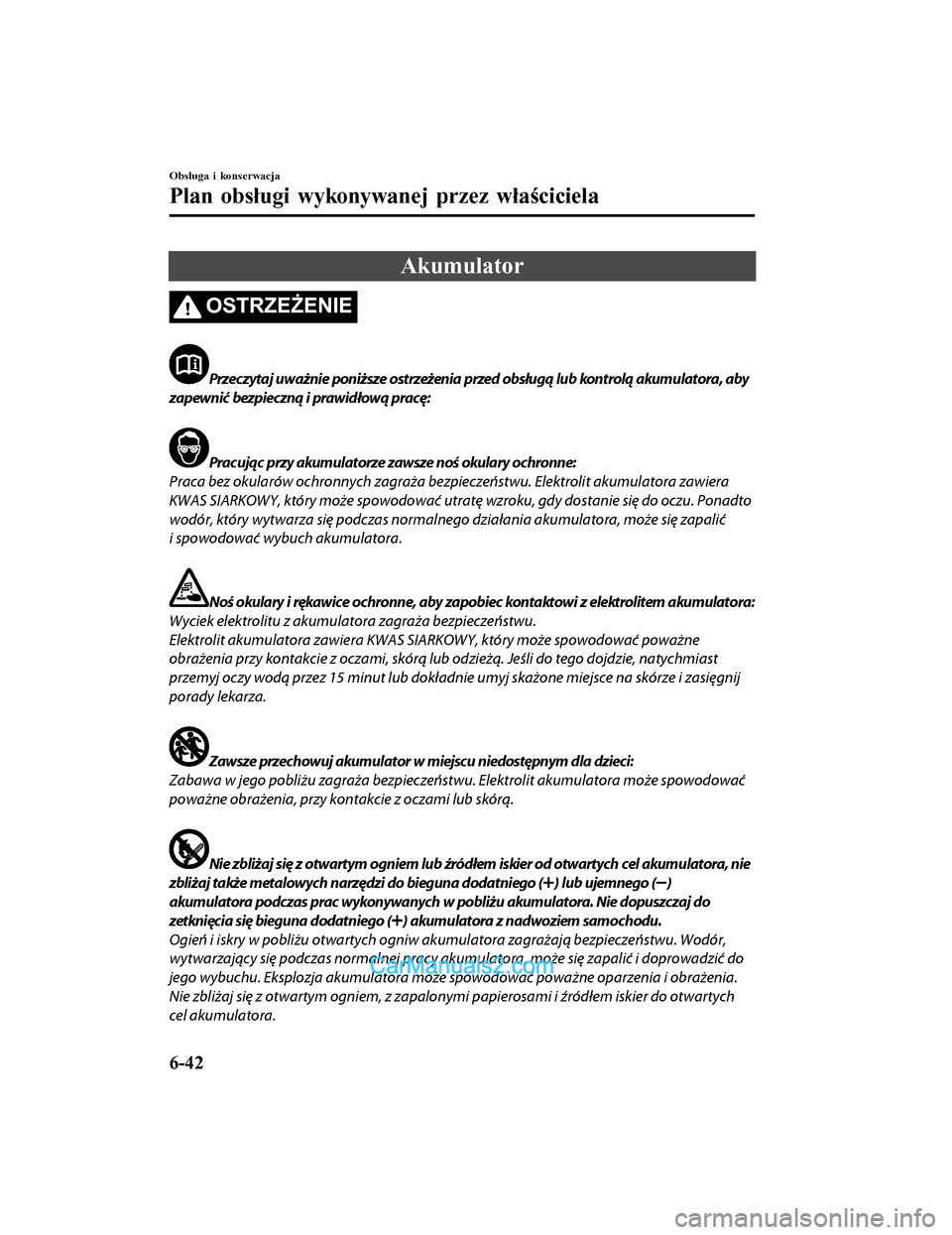

Akumulator
OSTRZEŻENIE
Przeczytaj uważnie poniższe ostrzeżenia przed obsługą lub kontrolą akumulatora, aby
zapewnić bezpieczną i prawidłową pracę:
PracujÄ…c przy akumulatorze zawsze no\b okulary ochronne:
Praca bez okularów ochronnych zagraża bezpieczeństwu. Elektrolit akumulatora zawiera
KWAS SIARKOWY, który może spowodować utratę wzroku, gdy dostanie się do oczu. Ponadto
wodór, który wytwarza się podczas normalnego działania akumulatora, może się zapalić
i spowodować wybuch akumulatora.
No\b okulary i rękawice ochronne, aby zapobiec kontaktowi z elektrolitem akumulatora:
Wyciek elektrolitu z akumulat ora zagraża bezpieczeństwu.
Elektrolit akumulatora zawiera KWAS SI ARKOWY, który może spowodować poważne
obrażenia przy kontakcie z oczami, skór\b lub od zież\b. Jeśli do tego dojdzie, natychmiast
przemyj oczy wod\b przez 15 minut lub dokładnie umyj skażone miejsce na skórze i zasięgnij
porady lekarza.
Zawsze przechowuj akumulator w miejscu niedostępnym dla dzieci:
Zabawa w jego pobliżu zagraża bezpieczeńst wu. Elektrolit akumulatora może spowodować
poważne obrażenia, przy kontakcie z oczami lub skór\b.
Nie zbliżaj się z otwartym ogniem lub źródłem iskier od otwartych cel akumulatora, nie
zbliżaj także metalowych narzędzi do bieguna dodatniego (
) lub ujemnego ()
akumulatora podczas prac wykonywanych w pobliżu akumulatora. Nie dopuszczaj do
zetknięcia się bieguna dodatniego (
) akumulatora z nadwoziem samochodu.
Ogień i iskry w pobliżu otwartych ogniw ak umulatora zagrażaj\b bezpieczeństwu. Wodór,
wytwarzaj\bcy się podczas normalnej pracy akumulatora, może się zapalić i doprowadzić do
jego wybuchu. Eksplozja akumulatora może spowodować poważne oparzenia i obrażenia.
Nie zbliżaj się z otwartym ogniem, z zapalonymi papierosami i źródłem iskier do otwartych
cel akumulatora.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-42
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

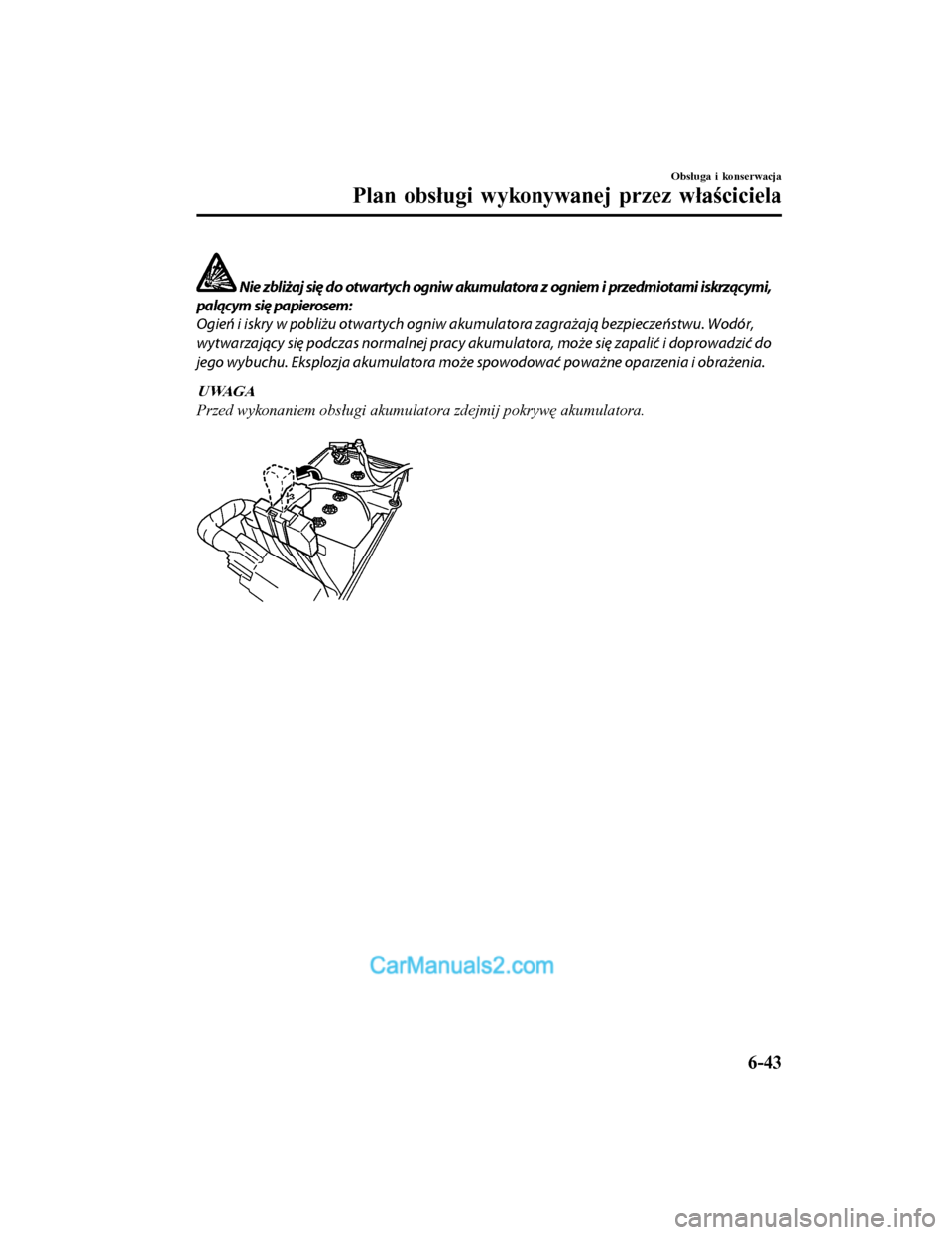

Nie zbliżaj się do otwartych ogniw akumulatora z ogniem i przedmiotami iskrzącymi,
palÄ…cym siÄ™ papierosem:
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażaj\b be zpieczeństwu. Wodór,
wytwarzaj\bcy się podczas normalnej pracy akumulatora, może się zapalić i doprowadzić do
jego wybuchu. Eksplozja akumulatora może spowodować poważne oparzenia i obrażenia.
UWAGA
Przed wykonaniem obsługi akumulatora zdejmij pokrywę akumulatora.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-43
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

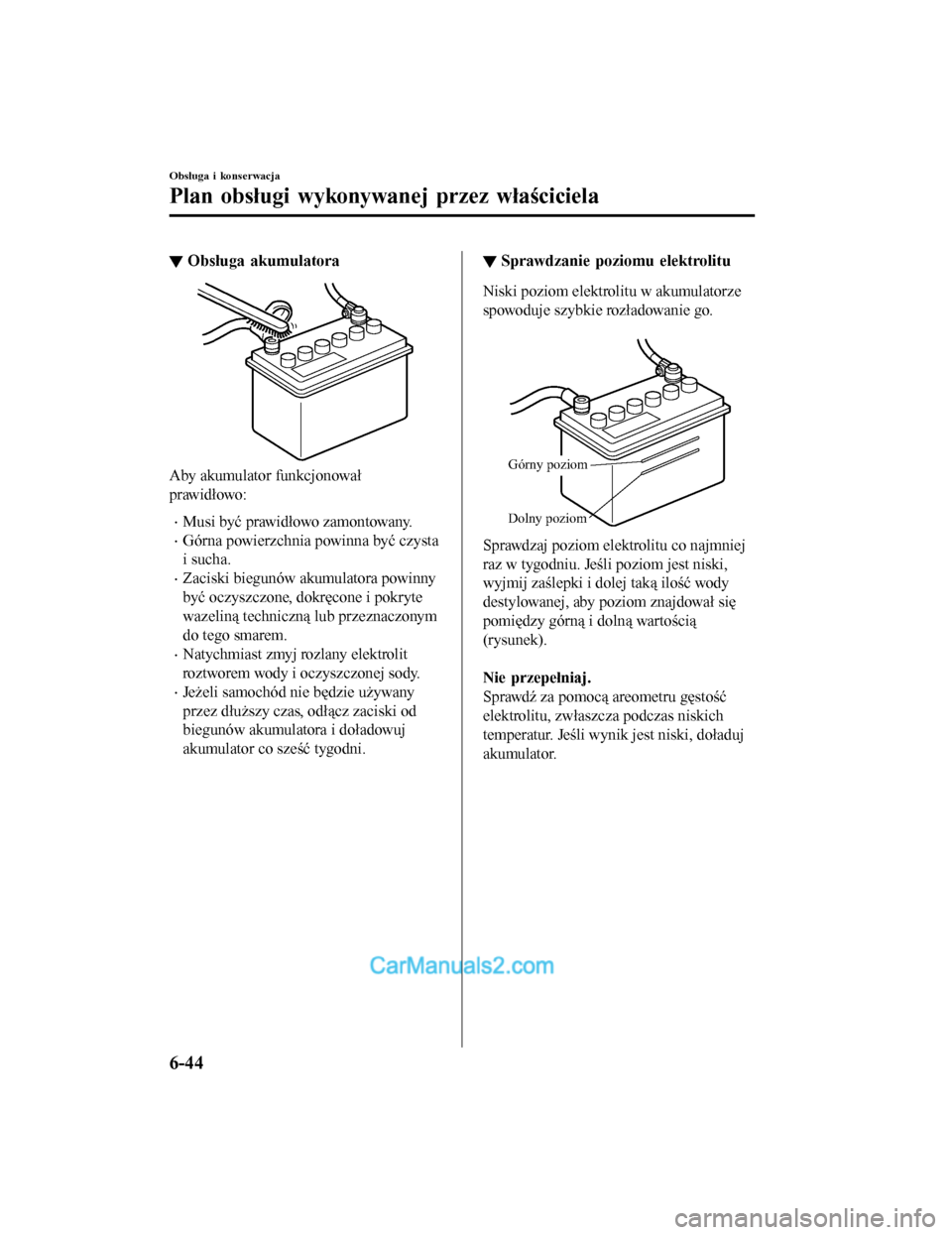

▼Obsługa akumulatora
Aby akumulator funkcjonował
prawidłowo:
•Musi być prawidłowo zamontowany.
•Górna powierzchnia powinna być czysta
i sucha.
•Zaciski biegunów akumulatora powinny
być oczyszczone, dokręcone i pokryte
wazelinÄ… technicznÄ… lub przeznaczonym
do tego smarem.
•Natychmiast zmyj rozlany elektrolit
roztworem wody i oczyszczonej sody.
•Jeżeli samochód nie będzie używany
przez dłuższy czas, odłącz zaciski od
biegunów akumulatora i doładowuj
akumulator co sześć tygodni.
â–¼ Sprawdzanie poziomu elektrolitu
Niski poziom elektrolitu w akumulatorze
spowoduje szybkie rozładowanie go.

Górny poziom
Dolny poziom
Sprawdzaj poziom elektrolitu co najmniej
raz w tygodniu. Jeśli poziom jest niski,
wyjmij zaślepki i dolej taką ilość wody
destylowanej, aby poziom znajdował się
pomiędzy górną i dolną wartością
(rysunek).

Nie przepełniaj.
Sprawdź za pomocą areometru gęstość
elektrolitu, zwłaszcza podczas niskich
temperatur. Jeśli wynik jest niski, doładuj
akumulator.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-44
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

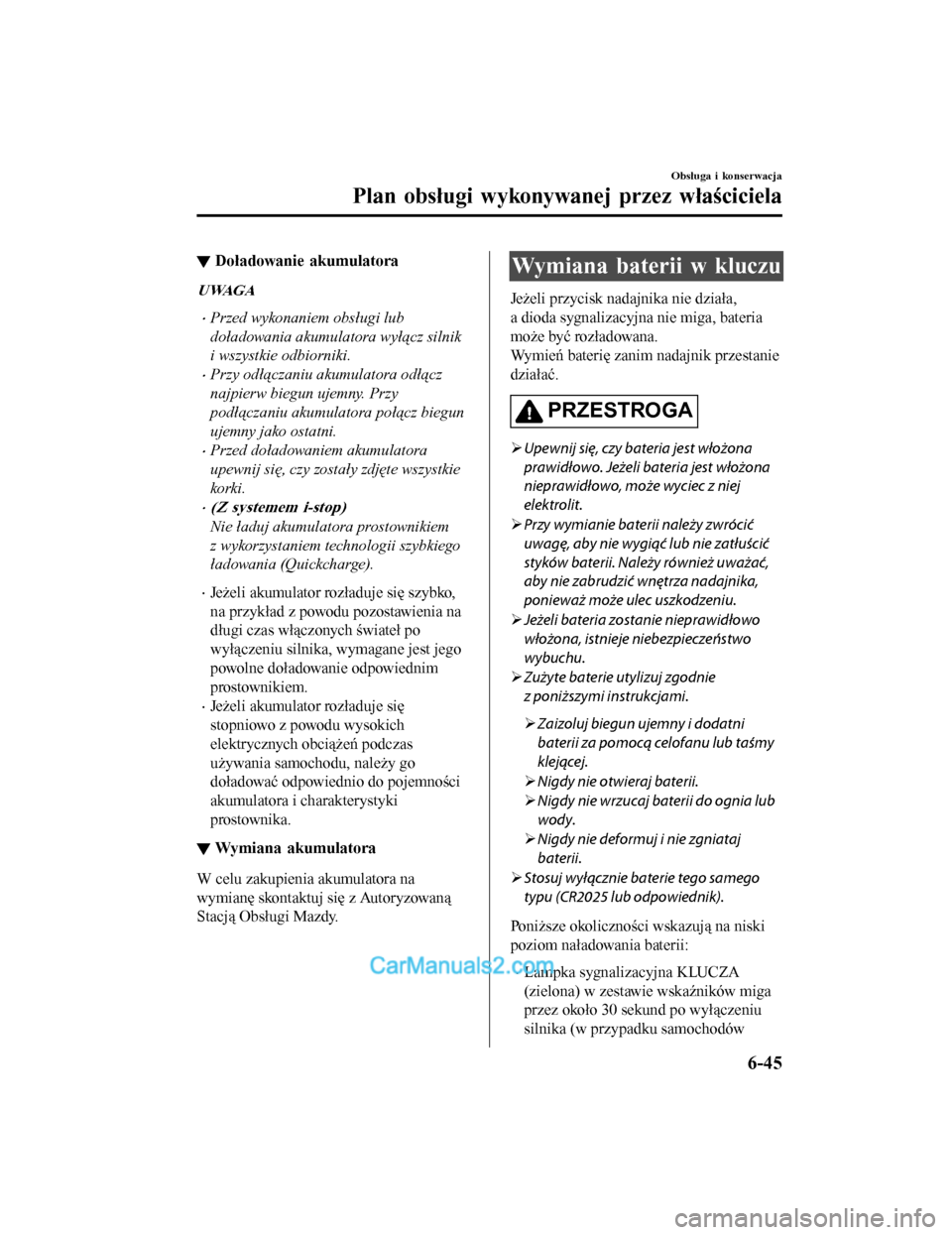

▼Doładowanie akumulatora
UWAGA
•Przed wykonaniem obsługi lub
doładowania akumulatora wył\bcz silnik
i wszystkie odbiorniki.
•Przy odł\bczaniu akumulatora odł\bcz
najpierw biegun ujemny. Przy
podł\bczaniu akumulatora poł\bcz biegun
ujemny jako ostatni.
•Przed doładowaniem akumulatora
upewnij się, czy zostały zdjęte wszystkie
korki.
•(Z systemem i-stop)
Nie Å‚aduj akumulatora prostownikiem
z wykorzystaniem technologii szybkiego
Å‚adowania (Quickcharge).
•Jeżeli akumulator rozładuje się szybko,
na przykład z powodu pozostawienia na
długi czas włączonych świateł po
wyłączeniu silnika, wymagane jest jego
powolne doładowanie odpowiednim
prostownikiem.
•Jeżeli akumulator rozładuje się
stopniowo z powodu wysokich
elektrycznych obciążeń podczas
używania samochodu, należy go
doładować odpowiednio do pojemności
akumulatora i charakterystyki
prostownika.
â–¼Wymiana akumulatora
W celu zakupienia akumulatora na
wymianÄ™ skontaktuj siÄ™ z AutoryzowanÄ…
Stacją Obsługi Mazdy.
Wymiana baterii w kluczu
Jeżeli przycisk nadajnika nie działa,
a dioda sygnalizacyjna nie miga, bateria
może być rozładowana.
Wymień baterię zanim nadajnik przestanie
działać.
PRZESTROGA

Upewnij się, czy bateria jest włożona
prawidłowo. Jeżeli bateria jest włożona
nieprawidłowo, może wyciec z niej
elektrolit.
 Przy wymianie baterii należy zwrócić
uwagę, aby nie wygi\bć lub nie zatłuścić
styków baterii. Należy również uważać,
aby nie zabrudzić wnętrza nadajnika,
ponieważ może ulec uszkodzeniu.
 Jeżeli bateria zostanie nieprawidłowo
włożona, istnieje niebezpieczeństwo
wybuchu.
 Zużyte baterie utylizuj zgodnie
z poniższymi instrukcjami.
 Zaizoluj biegun ujemny i dodatni
baterii za pomoc\b celofanu lub taśmy
klej\bcej.
 Nigdy nie otwieraj baterii.
 Nigdy nie wrzucaj baterii do ognia lub
wody.
 Nigdy nie deformuj i nie zgniataj
baterii.
 Stosuj wył\bcznie baterie tego samego
typu (CR2025 lub odpowiednik).
Poniższe okoliczności wskazują na niski
poziom naładowania baterii:
•Lampka sygnalizacyjna KLUCZA
(zielona) w zestawie wskaźników miga
przez około 30 sekund po wyłączeniu
silnika (w przypadku samochodów
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-45
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

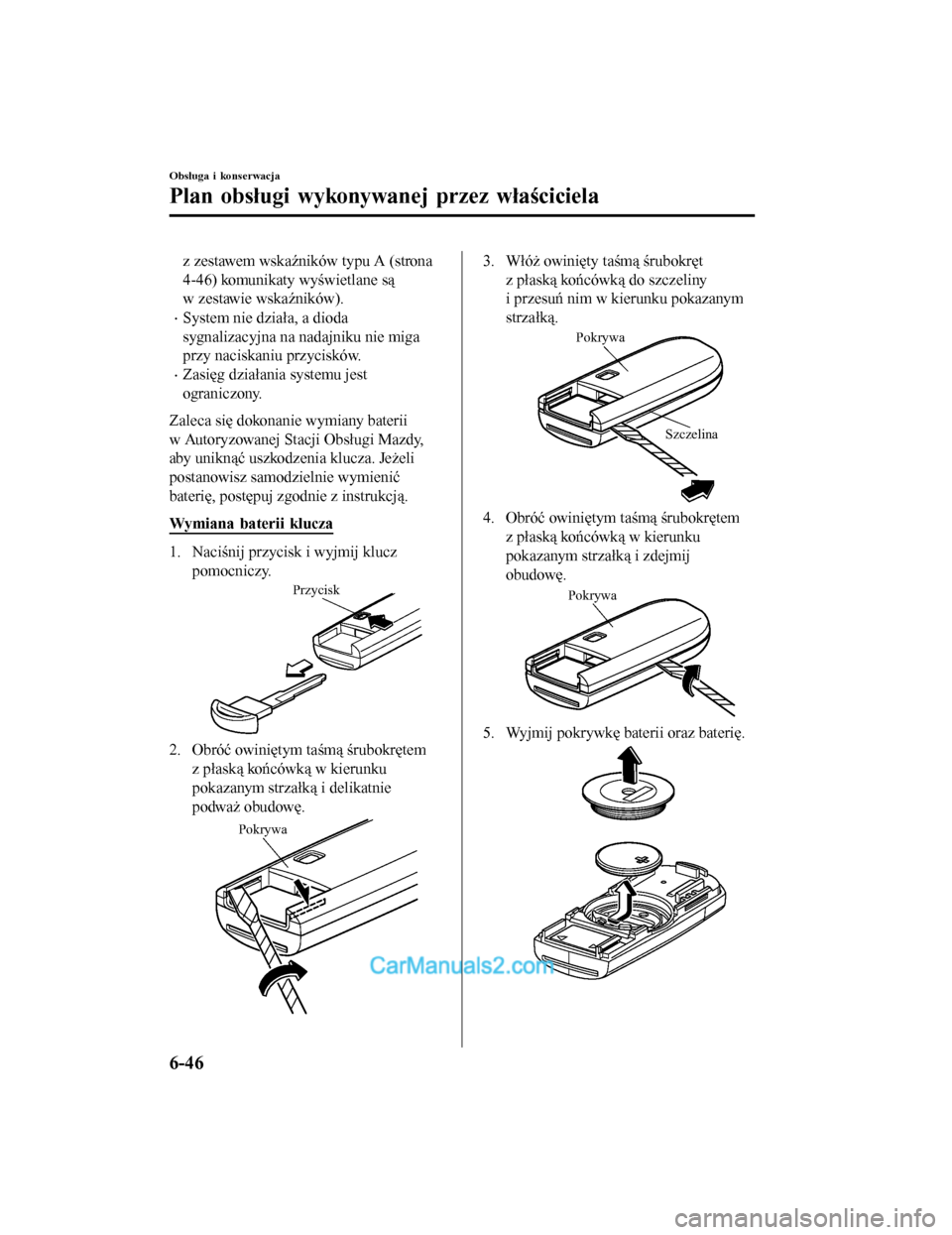

z zestawem wskaźników typu A (strona
4-46) komunikaty wyświetlane są
w zestawie wskaźników).
•System nie działa, a dioda
sygnalizacyjna na nadajniku nie miga
przy naciskaniu przycisków.
•Zasięg działania systemu jest
ograniczony.
Zaleca siÄ™ dokonanie wymiany baterii
w Autoryzowanej Stacji Obsługi Mazdy,
aby uniknąć uszkodzenia klucza. Jeżeli
postanowisz samodzielnie wymienić
baterię, postępuj zgodnie z instrukcją.
Wymiana baterii klucza
1. Naciśnij przycisk i wyjmij klucz pomocniczy.
Przycisk
2. Obróć owiniętym taśmą śrubokrętemz płaską końcówką w kierunku
pokazanym strzałką i delikatnie
podważ obudowę.
Pokrywa
3. Włóż owinięty taśmą śrubokrętz płaską końcówką do szczeliny
i przesuń nim w kierunku pokazanym
strzałką.
Pokrywa
Szczelina
4. Obróć owiniętym taśmą śrubokrętemz płaską końcówką w kierunku
pokazanym strzałką i zdejmij
obudowÄ™.
Pokrywa
5. Wyjmij pokrywkÄ™ baterii oraz bateriÄ™.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-46
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

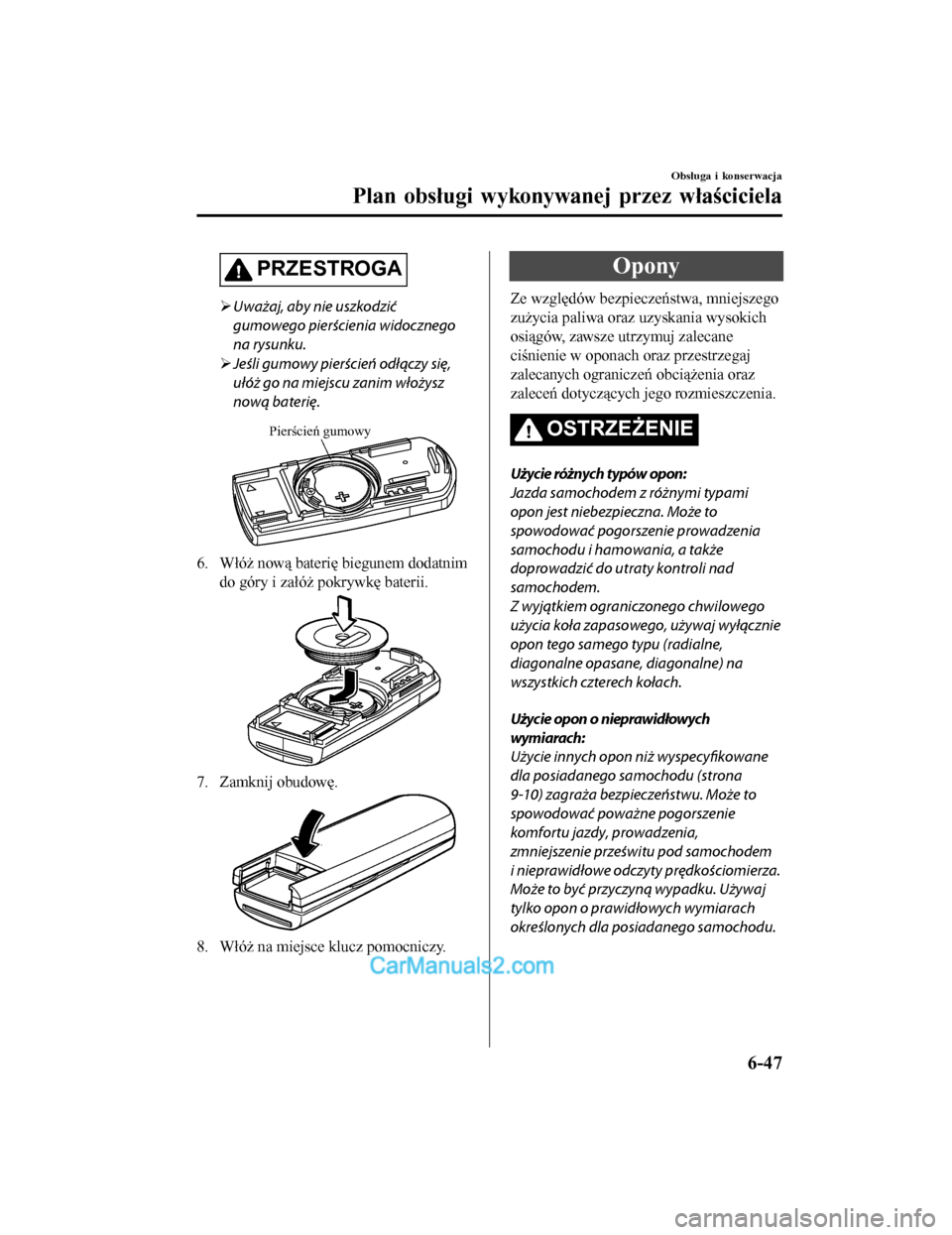

PRZESTROGA
Uważaj, aby nie uszkodzić
gumowego pierścienia widocznego
na rysunku.
 Jeśli gumowy pierścień odł\bczy się,
ułóż go na miejscu zanim włożysz
now\b bateriÄ™.
Pierścień gumowy
6. Włóż nową baterię biegunem dodatnim
do góry i załóż pokrywkę baterii.
7. Zamknij obudowÄ™.
8. Włóż na miejsce klucz pomocniczy.
Opony
Ze względów bezpieczeństwa, mniejszego
zużycia paliwa oraz uzyskania wysokich
osiągów, zawsze utrzymuj zalecane
ciśnienie w oponach oraz przestrzegaj
zalecanych ograniczeń obciążenia oraz
zaleceń dotyczących jego rozmieszczenia.
OSTRZE ŻENIE
Użycie różnych typów opon:
Jazda samochodem z różnymi typami
opon jest niebezpieczna. Może to
spowodować pogorszenie prowadzenia
samochodu i hamowania, a także
doprowadzić do utraty kontroli nad
samochodem.
Z wyj\btkiem ograniczonego chwilowego
użycia koła zapasowego, używaj wył\bcznie
opon tego samego typu (radialne,
diagonalne opasane, diagonalne) na
wszystkich czterech kołach.
Użycie opon o nieprawidłowych
wymiarach:
Użycie innych opon niż wyspecyfikowane
dla posiadanego samochodu (strona
9-10) zagraża bezpieczeństwu. Może to
spowodować poważne pogorszenie
komfortu jazdy, prowadzenia,
zmniejszenie prześwitu pod samochodem
i nieprawidłowe odczyty prędkościomierza.
Może to być przyczyn\b wypadku. Używaj
tylko opon o prawidłowych wymiarach
określonych dla posiadanego samochodu.
