MAZDA MODEL CX-5 2017 Instrukcja Obsługi (in Polish)

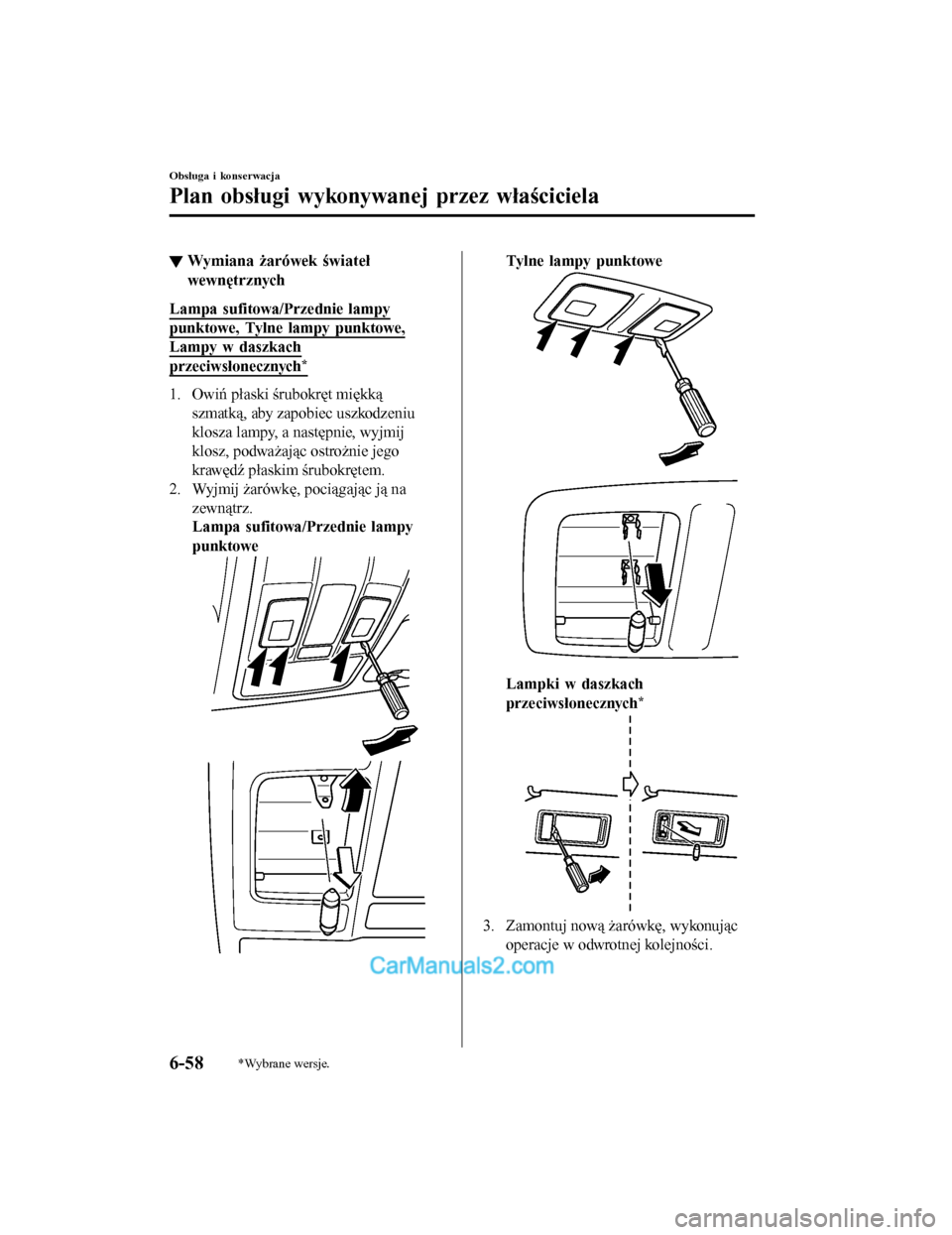

▼Wymiana żarówek świateł
wewnętrznych
Lampa sufitowa/Przednie lampy
punktowe, Tylne lampy punktowe,
Lampy w daszkach
przeciwsłonecznych*
1. Owiń płaski śrubokręt miękką
szmatką, aby zapobiec uszkodzeniu
klosza lampy, a następnie, wyjmij
klosz, podważając ostrożnie jego
krawędź płaskim śrubokrętem.
2. Wyjmij żarówkę, pociągając ją na zewnątrz.
Lampa sufitowa/Przednie lampy
punktowe
Tylne lampy punktowe
Lampki w daszkach
przeciwsłonecznych
*
3. Zamontuj nową żarówkę, wykonującoperacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-58*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

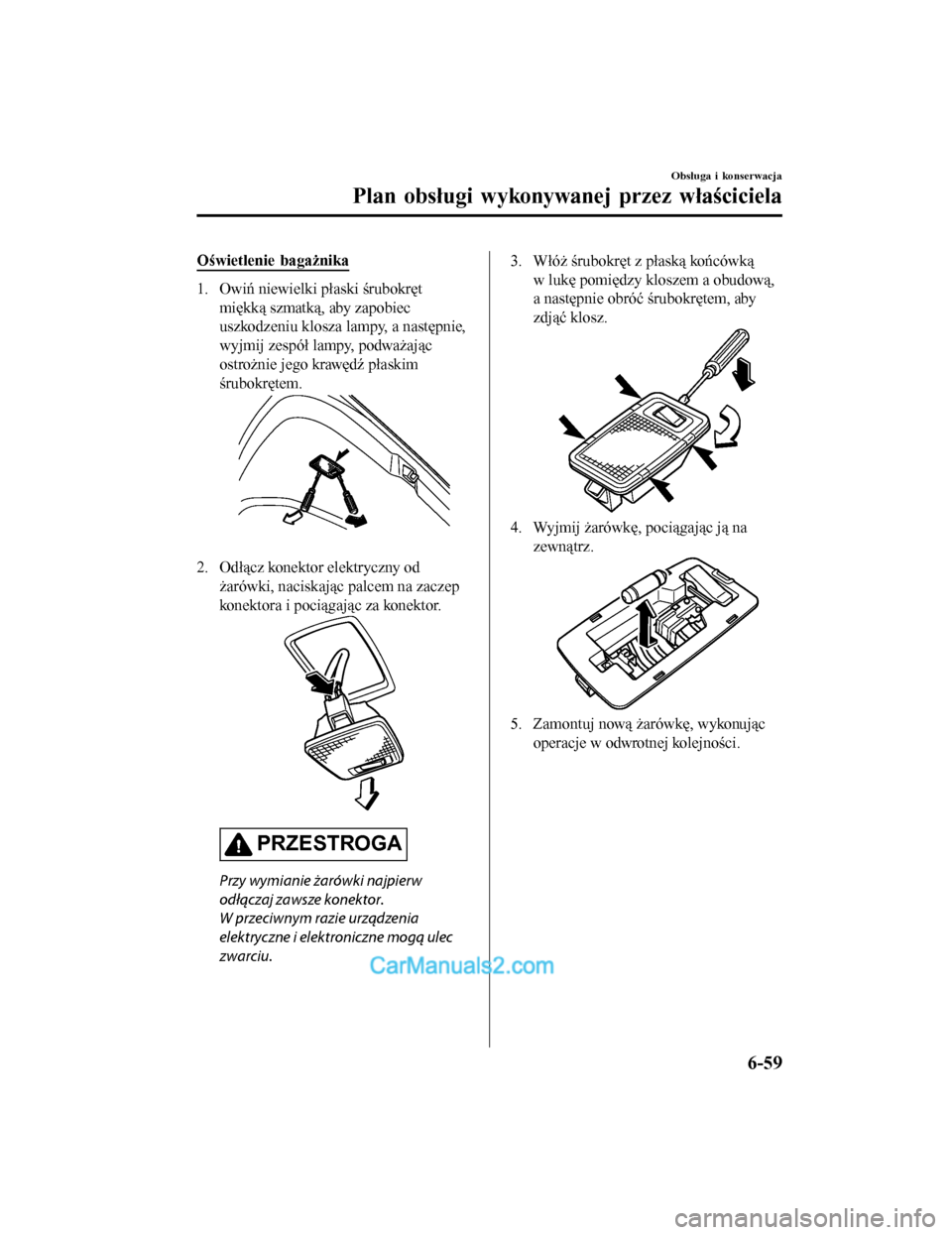

Oświetlenie bagażnika
1. Owiń niewielki płaski śrubokrętmiękką szmatką, aby zapobiec
uszkodzeniu klosza lampy, a następnie,
wyjmij zespół lampy, podważając
ostrożnie jego krawędź płaskim
śrubokrętem.
2. Odłącz konektor elektryczny odżarówki, naciskając palcem na zaczep
konektora i pociągając za konektor.
PRZESTROGA
Przy wymianie żarówki najpierw
odł\bczaj zawsze konektor.
W przeciwnym razie urz\bdzenia
elektryczne i elektroniczne mog\b ulec
zwarciu.
3. Włóż śrubokręt z płaską końcówką
w lukę pomiędzy kloszem a obudową,
a następnie obróć śrubokrętem, aby
zdjąć klosz.
4. Wyjmij żarówkę, pociągając ją nazewnątrz.
5. Zamontuj nową żarówkę, wykonującoperacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-59
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

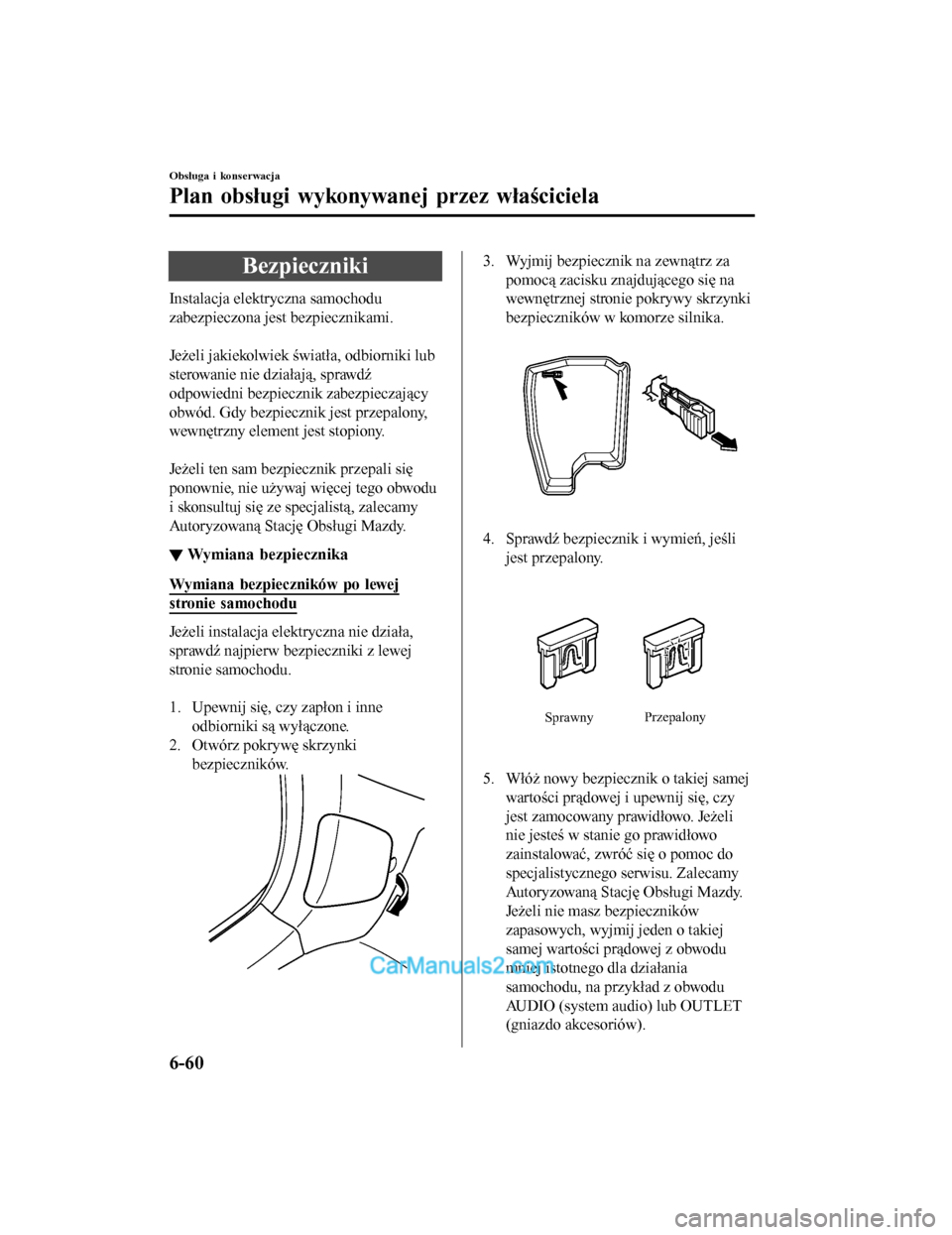

Bezpieczniki
Instalacja elektryczna samochodu
zabezpieczona jest bezpiecznikami.

Jeżeli jakiekolwiek światła, odbiorniki lub
sterowanie nie działają, sprawdź
odpowiedni bezpiecznik zabezpieczający
obwód. Gdy bezpiecznik jest przepalony,
wewnętrzny element jest stopiony.

Jeżeli ten sam bezpiecznik przepali się
ponownie, nie używaj więcej tego obwodu
i skonsultuj się ze specjalistą, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
▼Wymiana bezpiecznika
Wymiana bezpieczników po lewej
stronie samochodu
Jeżeli instalacja elektryczna nie działa,
sprawdź najpierw bezpieczniki z lewej
stronie samochodu.

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Otwórz pokrywę skrzynki
bezpieczników.
3. Wyjmij bezpiecznik na zewnątrz zapomocą zacisku znajdującego się na
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika.
4. Sprawdź bezpiecznik i wymień, jeślijest przepalony.
Sprawny Przepalony
5. Włóż nowy bezpiecznik o takiej samej
wartości prądowej i upewnij się, czy
jest zamocowany prawidłowo. Jeżeli
nie jesteś w stanie go prawidłowo
zainstalować, zwróć się o pomoc do
specjalistycznego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Jeżeli nie masz bezpieczników
zapasowych, wyjmij jeden o takiej
samej wartości prądowej z obwodu
mniej istotnego dla działania
samochodu, na przykład z obwodu
AUDIO (system audio) lub OUTLET
(gniazdo akcesoriów).
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-60
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

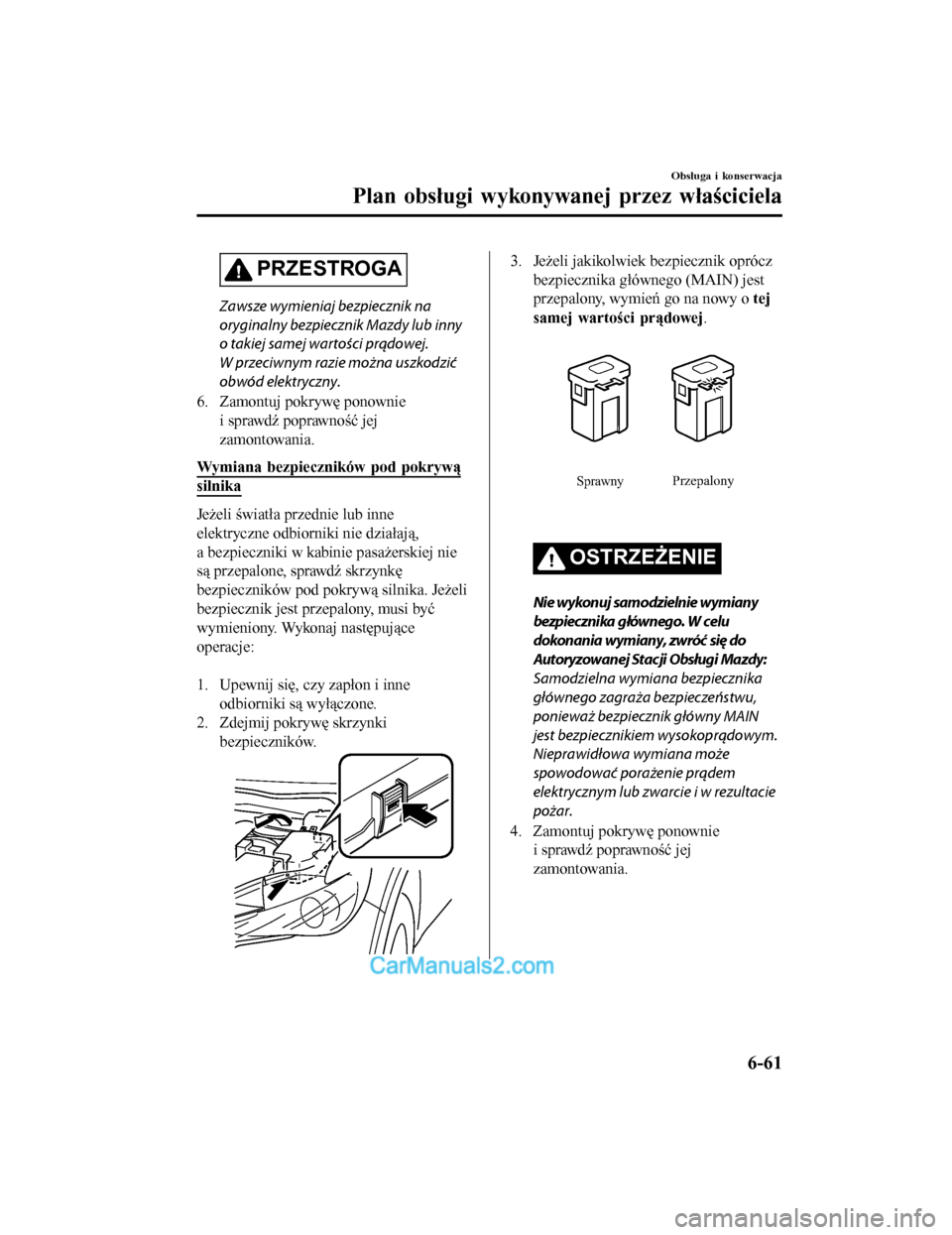

PRZESTROGA
Zawsze wymieniaj bezpiecznik na
oryginalny bezpiecznik Mazdy lub inny
o takiej samej wartości pr\bdowej.
W przeciwnym razie można uszkodzić
obwód elektryczny.
6. Zamontuj pokrywę ponownie i sprawdź poprawność jej
zamontowania.
Wymiana bezpieczników pod pokrywą
silnika
Jeżeli światła przednie lub inne
elektryczne odbiorniki nie działają,
a bezpieczniki w kabinie pasażerskiej nie
są przepalone, sprawdź skrzynkę
bezpieczników pod pokrywą silnika. Jeżeli
bezpiecznik jest przepalony, musi być
wymieniony. Wykonaj następujące
operacje:

1. Upewnij się, czy zapłon i inne odbiorniki są wyłączone.
2. Zdejmij pokrywę skrzynki
bezpieczników.
3. Jeżeli jakikolwiek bezpiecznik opróczbezpiecznika głównego (MAIN) jest
przepalony, wymień go na nowy o tej
samej wartości prądowej .
SprawnyPrzepalony
OSTRZEŻENIE
Nie wykonuj samodzielnie wymiany
bezpiecznika głównego. W celu
dokonania wymiany, zwróć się do
Autoryzowanej Stacji Obsługi Mazdy:
Samodzielna wymiana bezpiecznika
głównego zagraża bezpieczeństwu,
ponieważ bezpiecznik główny MAIN
jest bezpiecznikiem wysokopr\bdowym.
Nieprawidłowa wymiana może
spowodować porażenie pr\bdem
elektrycznym lub zwarcie i w rezultacie
pożar.
4. Zamontuj pokrywę ponownie i sprawdź poprawność jej
zamontowania.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-61
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

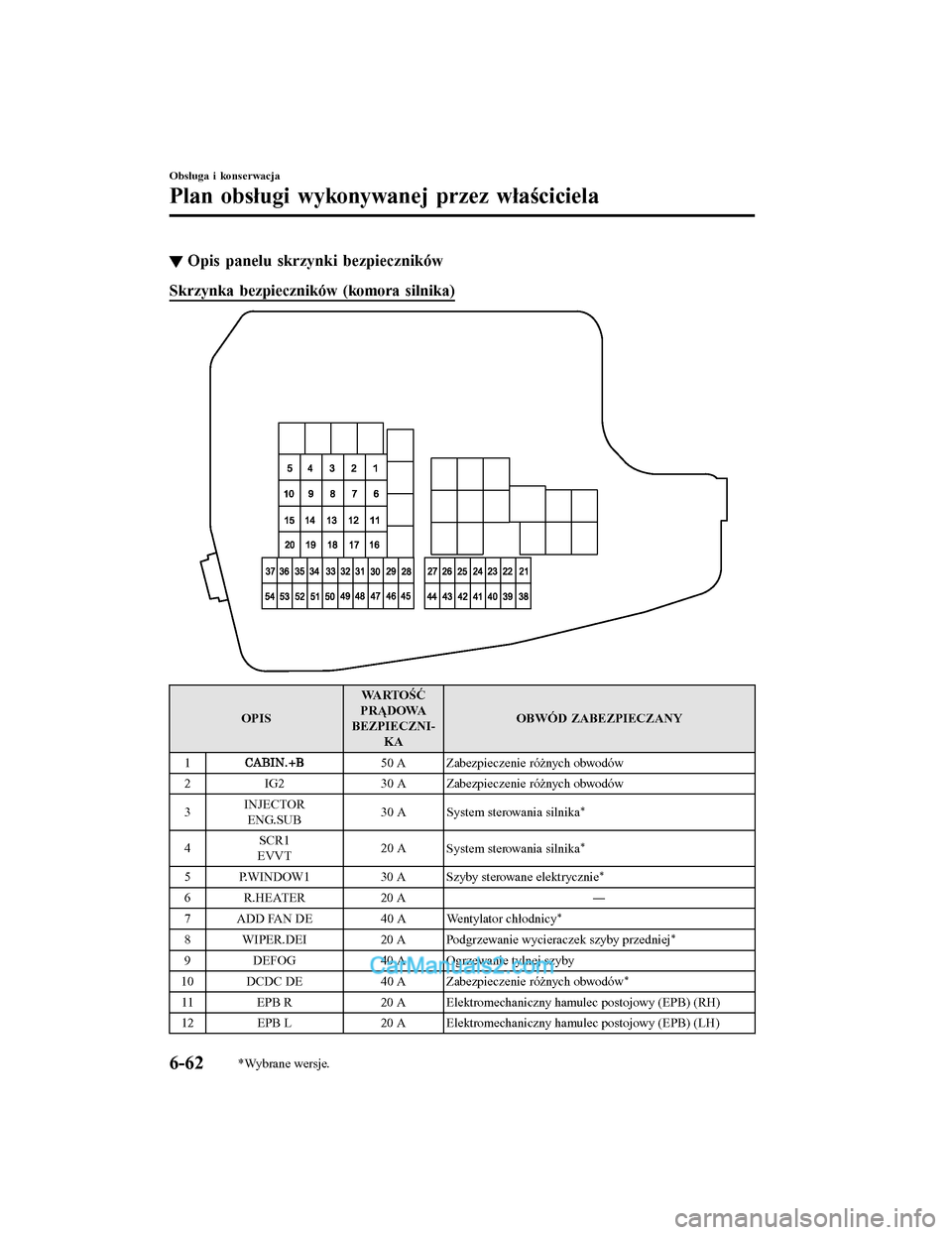

▼Opis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPIS WA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
1
50 A Zabezpieczenie różnych obwodów
2 IG2 30 A Zabezpieczenie różnych obwodów
3 INJECTOR
ENG.SUB 30 A
System sterowania silnika
*
4 SCR1
EVVT 20 A
System sterowania silnika*
5 P.WINDOW1 30 A
Szyby sterowane elektrycznie*
6R.HEATER 20 A ―
7 ADD FAN DE 40 A Wentylator chłodnicy
*
8 WIPER.DEI20 A
Podgrzewanie wycieraczek szyby przedniej*
9 DEFOG 40 A Ogrzewanie tylnej szyby
10 DCDC DE 40 A
Zabezpieczenie różnych obwodów
*
11 EPB R 20 A Elektromechaniczny hamulec postojowy (EPB) (RH)
12 EPB L 20 A Elektromechaniczny hamulec postojowy (EPB) (LH)
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-62*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
13 AU D I O
DCDC REG 30 A
System audio
*
14 FAN GE 30 A
Wentylator chłodnicy*
15 ENG.MAIN 40 A System sterowania silnika
16 ABS/DSC M 50 A System ABS, system DSC
17 FAN DE 40 A Wentylator chłodnicy
*
18 WIPER 20 A Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 A Układ klimatyzacji
20 ADD FAN GE 30 A
Wentylator chłodnicy
*
21 ENGINE.IG1 7,5 A System sterowania silnika
22 C/U IG1 15 A Zabezpieczenie różnych obwodów
23 AUDIO2 7,5 A System audio
24 METER2 7,5 A
Zestaw wskaźników
*
25 ENGINE3 15 A System sterowania silnika
26 ENGINE2 15 A System sterowania silnika
27 ENGINE1 15 A
System sterowania silnika
*
28 AT 15 A
System sterowania skrzynią biegów*, Włącznik zapłonu
29 H/CLEAN 20 A Spryskiwacz reflektora
*
30A/C 7,5 A
Układ klimatyzacji*
31 AT PUMP 15 A
System sterowania skrzyni biegów*
32 HORN 15 A Sygnał dźwiękowy
33 R.WIPER 15 A Wycieraczka tylnej szyby
34 H/L HI 20 A Światło drogowe
35 ST.HEATER 15 A
Ogrzewana kierownica
*
36 FOG 15 A
Światła przeciwmgielne*
377,5 A System sterowania silnika
38 H/L LOW L 15 A Światło mijania (strona lewa)
39 ENGINE4 15 A
System sterowania silnika
*
40 ―― ―
41 METER1 10 A Zestaw wskaźników
42 SRS1 7,5 A Poduszki powietrzne
43 BOSE 25 ASystem audio Bose
® - tylko w przypadku modeli wyposa-
żonych*
44 AUDIO1 15 A System audio
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-63
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

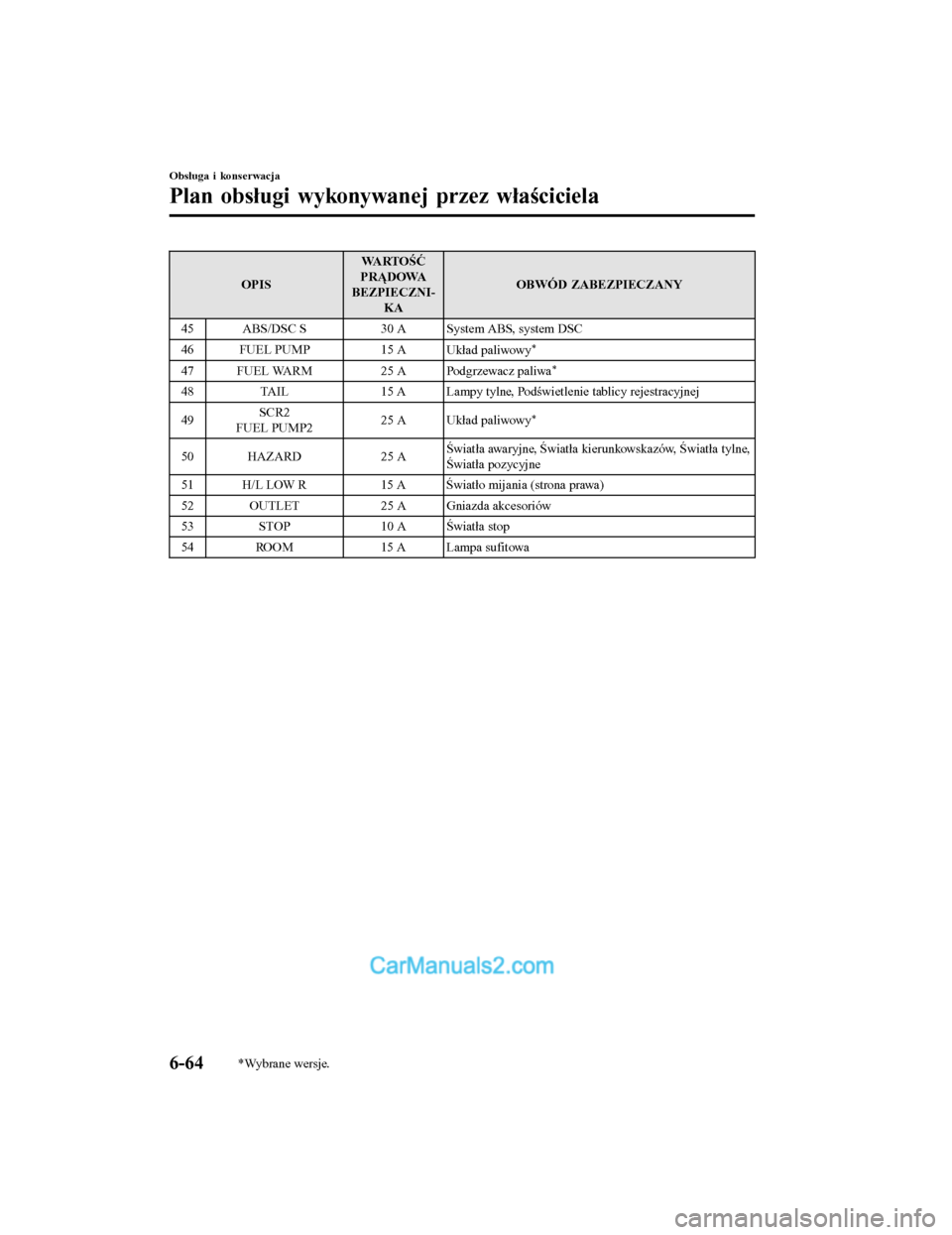

OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
45 ABS/DSC S 30 A System ABS, system DSC
46 FUEL PUMP 15 A
Układ paliwowy
*
47 FUEL WARM 25 A
Podgrzewacz paliwa*
48 TAIL 15 A Lampy tylne, Podświetlenie tablicy rejestracyjnej
49 SCR2
FUEL PUMP2 25 A
Układ paliwowy
*
50 HAZARD 25 AŚwiatła awaryjne, Światła kierunkowskazów, Światła tylne,
Światła pozycyjne
51 H/L LOW R 15 A Światło mijania (strona prawa)
52 OUTLET 25 A Gniazda akcesoriów
53 STOP 10 A Światła stop
54 ROOM 15 A Lampa sufitowa
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-64*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

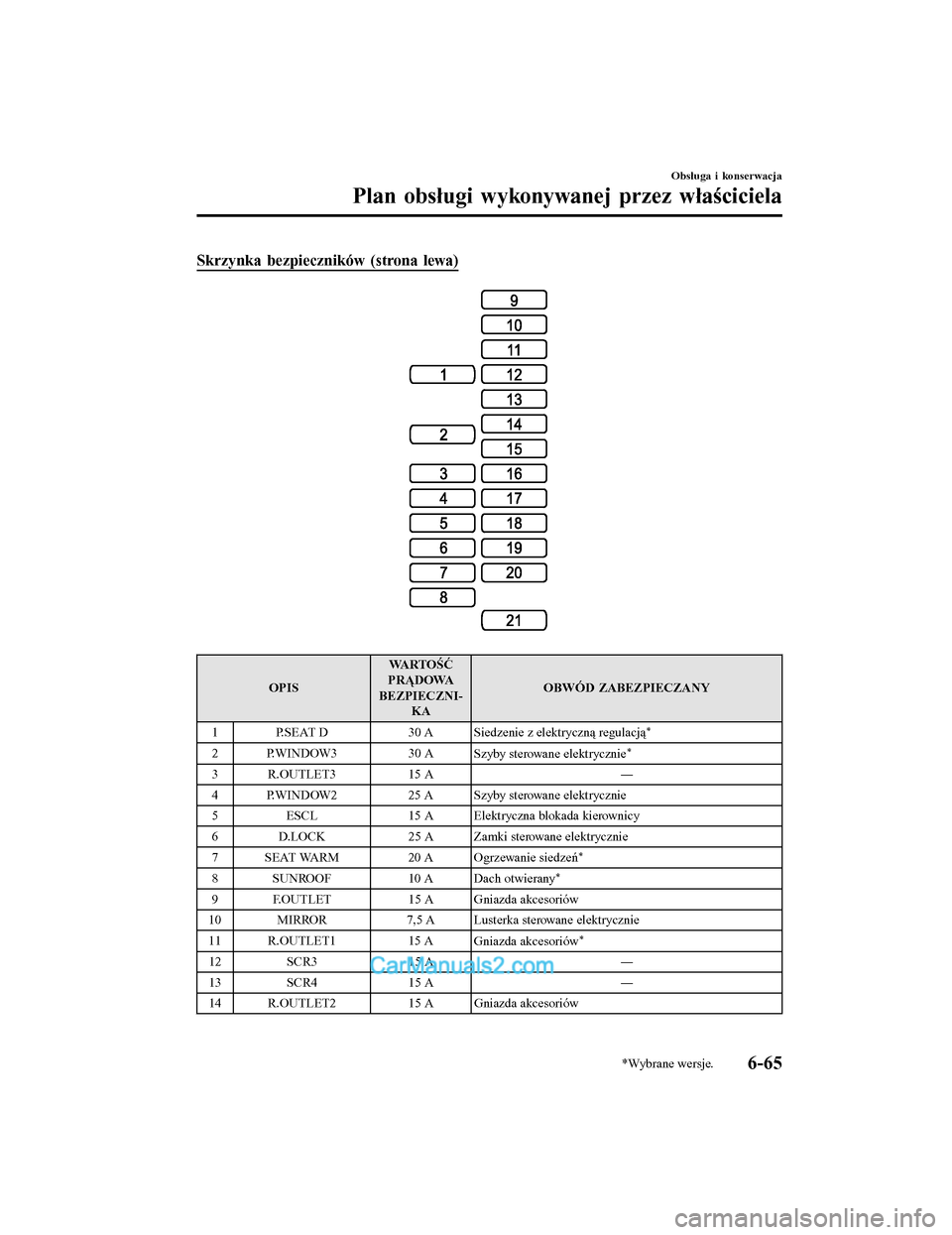

Skrzynka bezpieczników (strona lewa)
OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
1P.SEAT D 30 A Siedzenie z elektryczną regulacją
*
2 P.WINDOW330 A
Szyby sterowane elektrycznie*
3 R.OUTLET3 15 A ―
4 P.WINDOW2 25 A Szyby sterowane elektrycznie
5 ESCL 15 A Elektryczna blokada kierownicy
6 D.LOCK 25 A Zamki sterowane elektrycznie
7SEAT WARM 20 A Ogrzewanie siedzeń
*
8 SUNROOF10 A
Dach otwierany*
9 F.OUTLET 15 A Gniazda akcesoriów
10 MIRROR 7,5 A Lusterka sterowane elektrycznie
11 R.OUTLET1 15 A
Gniazda akcesoriów
*
12 SCR3 15 A ―
13 SCR4 15 A ―
14 R.OUTLET2 15 A Gniazda akcesoriów
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-65
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

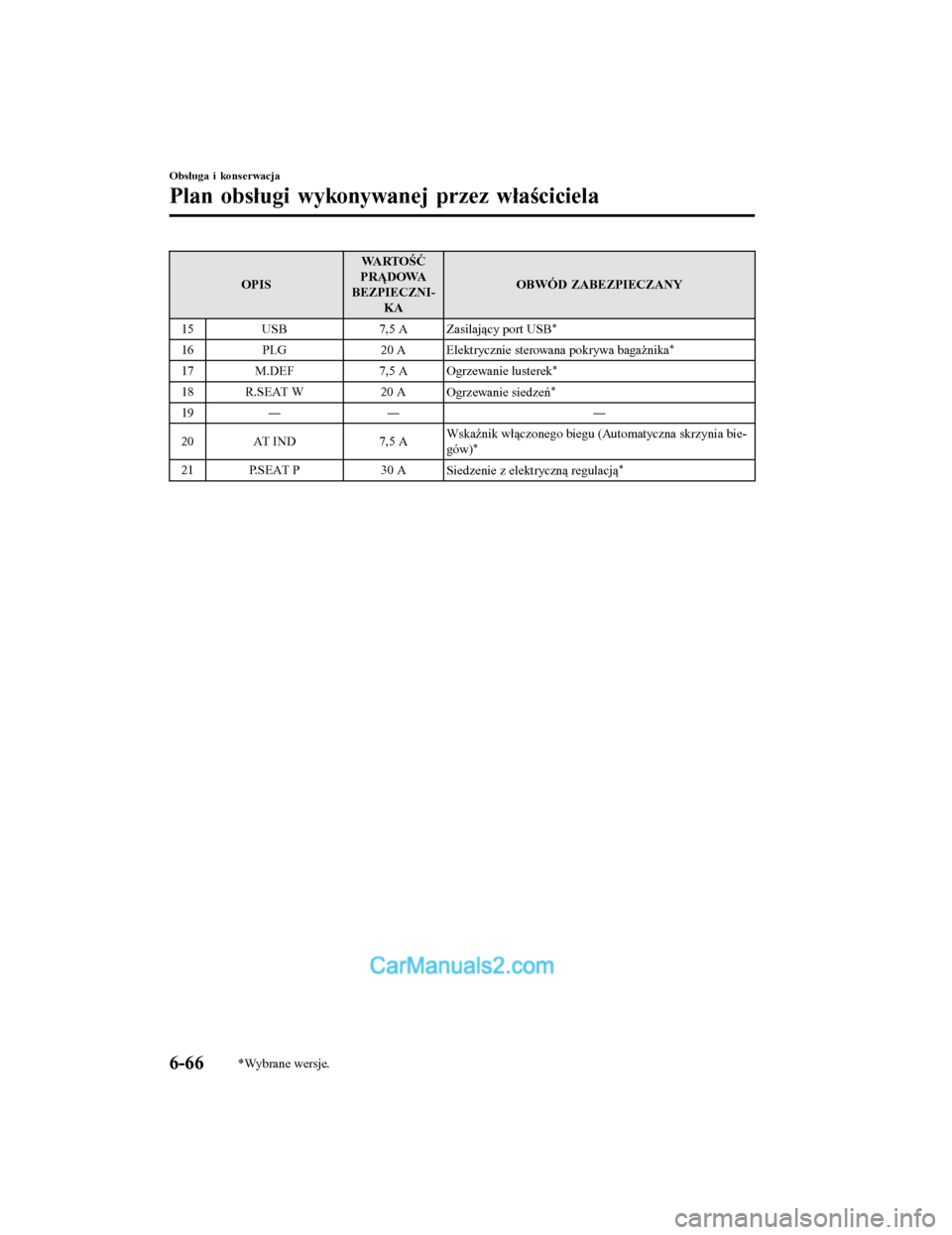

OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
15 USB 7,5 A
Zasilający port USB
*
16 PLG 20 A Elektrycznie sterowana pokrywa bagażnika*
17 M.DEF 7,5 A
Ogrzewanie lusterek*
18 R.SEAT W 20 A
Ogrzewanie siedzeń*
19 ―― ―
20 AT IND 7,5 AWskaźnik włączonego
biegu (Automatyczna skrzynia bie-
gów)
*
21 P.SEAT P 30 A
Siedzenie z elektryczną regulacją*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-66*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

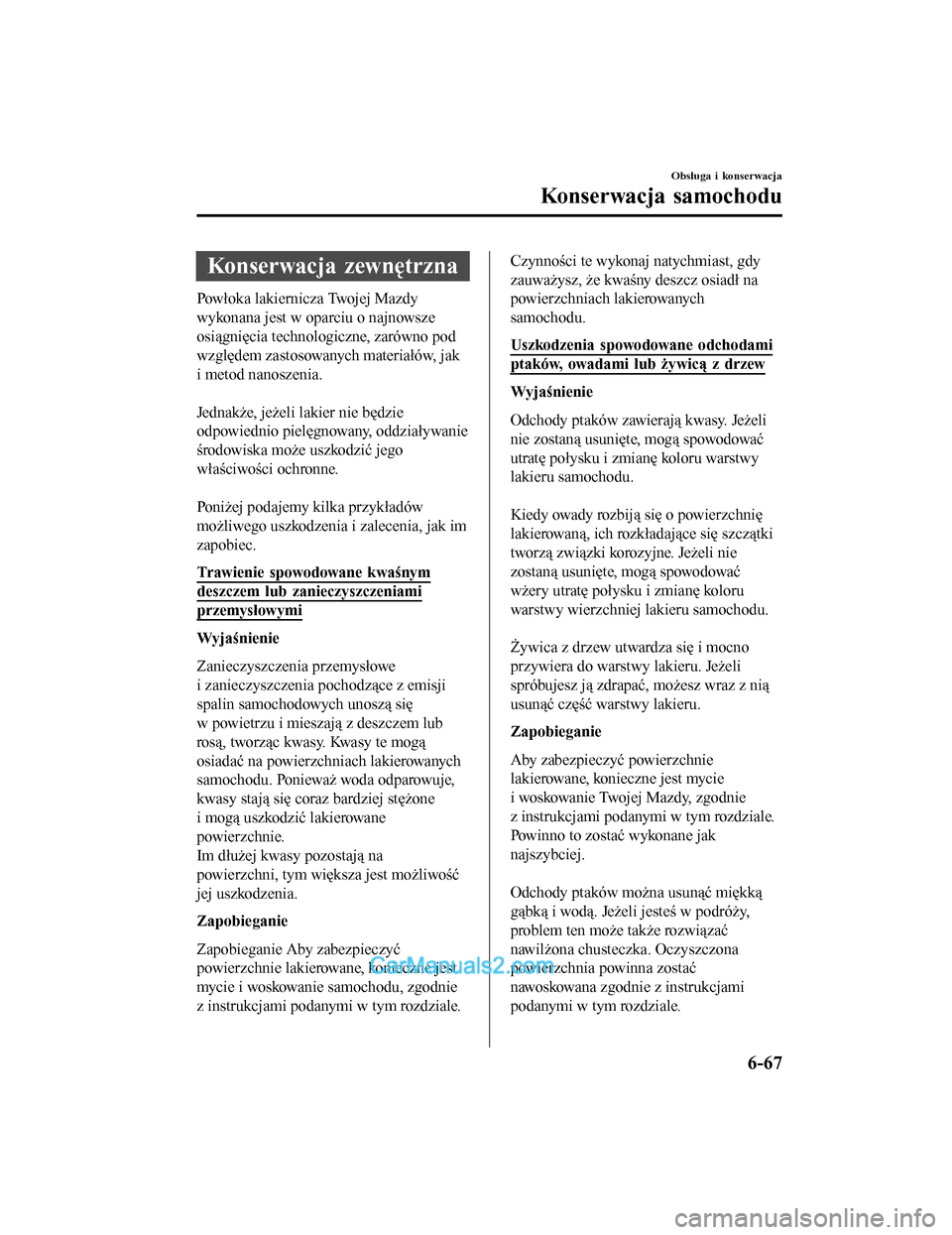

Konserwacja zewnętrzna
Powłoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osiągnięcia technologiczne, zarówno pod
względem zastosowanych materiałów, jak
i metod nanoszenia.

Jednakże, jeżeli lakier nie będzie
odpowiednio pielęgnowany, oddziaływanie
środowiska może uszkodzić jego
właściwości ochronne.

Poniżej podajemy kilka przykładów
możliwego uszkodzenia i zalecenia, jak im
zapobiec.
Trawienie spowodowane kwaśnym
deszczem lub zanieczyszczeniami
przemysłowymi
Wyjaśnienie
Zanieczyszczenia przemysłowe
i zanieczyszczenia pochodzące z emisji
spalin samochodowych unoszą się
w powietrzu i mieszają z deszczem lub
rosą, tworząc kwasy. Kwasy te mogą
osiadać na powierzchniach lakierowanych
samochodu. Ponieważ woda odparowuje,
kwasy stają się coraz bardziej stężone
i mogą uszkodzić lakierowane
powierzchnie.
Im dłużej kwasy pozostają na
powierzchni, tym większa jest możliwość
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast, gdy
zauważysz, że kwaśny deszcz osiadł na
powierzchniach lakierowanych
samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub żywicą z drzew
Wyjaśnienie
Odchody ptaków zawierają kwasy. Jeżeli
nie zostaną usunięte, mogą spowodować
utratę połysku i zmianę koloru warstwy
lakieru samochodu.

Kiedy owady rozbiją się o powierzchnię
lakierowaną, ich rozkładające się szczątki
tworzą związki korozyjne. Jeżeli nie
zostaną usunięte, mogą spowodować
wżery utratę połysku i zmianę koloru
warstwy wierzchniej lakieru samochodu.

\bywica z drzew utwardza się i mocno
przywiera do warstwy lakieru. Jeżeli
spróbujesz ją zdrapać, możesz wraz z nią
usunąć część warstwy lakieru.
Zapobieganie
Aby zabezpieczyć powierzchnie
lakierowane, konieczne jest mycie
i woskowanie Twojej Mazdy, zgodnie
z instrukcjami podanymi w tym rozdziale.
Powinno to zostać wykonane jak
najszybciej.

Odchody ptaków można usunąć miękką
gąbką i wodą. Jeżeli jesteś w podróży,
problem ten może także rozwiązać
nawilżona chusteczka. Oczyszczona
powierzchnia powinna zostać
nawoskowana zgodnie z instrukcjami
podanymi w tym rozdziale.
Obsługa i konserwacja
Konserwacja samochodu
6-67
2017-7-17 16:09:52Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
