MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

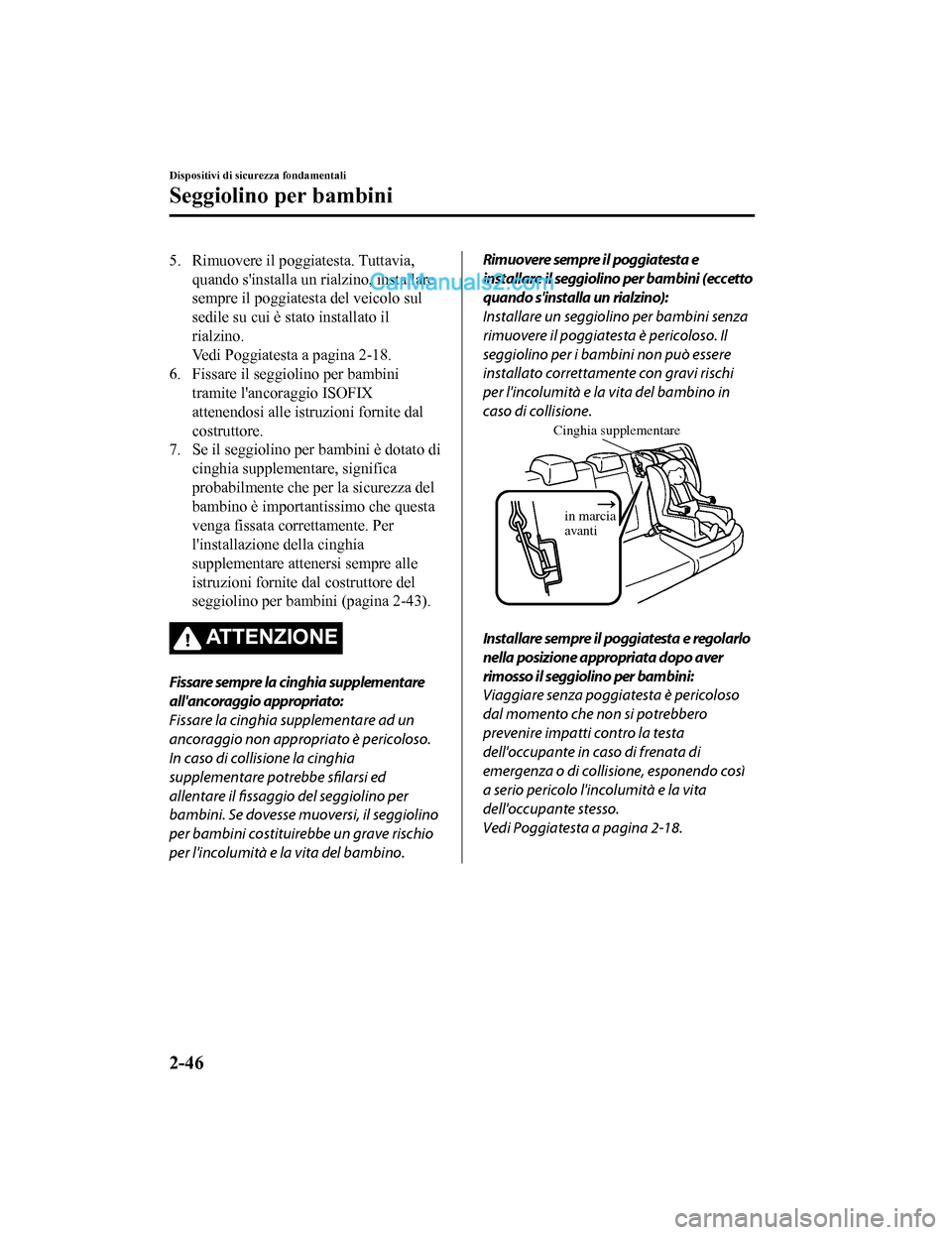

5. Rimuovere il poggiatesta. Tuttavia,quando s'installa un rialzino, installare
sempre il poggiatesta del veicolo sul
sedile su cui è stato installato il
rialzino.
Vedi Poggiatesta a pagina 2-18.
6. Fissare il seggiolino per bambini tramite l'ancoraggio ISOFIX
attenendosi alle istruzioni fornite dal
costruttore.
7. Se il seggiolino per bambini è dotato di
cinghia supplementare, significa
probabilmente che per la sicurezza del
bambino è importantissimo che questa
venga fissata correttamente. Per
l'installazione della cinghia
supplementare attenersi sempre alle
istruzioni fornite dal costruttore del
seggiolino per bambini (pagina 2-43).
AT T E N Z I O N E
Fissare sempre la cinghia supplementare
all'ancoraggio appropriato:
Fissare la cinghia supplementare ad un
ancoraggio non appropriato è pericoloso.
In caso di collisione la cinghia
supplementare potrebbe sfilarsi ed
allentare il fissaggio del seggiolino per
bambini. Se dovesse muoversi, il seggiolino
per bambini costituirebbe un grave rischio
per l'incolumità e la vita del bambino.
Rimuovere sempre il poggiatesta e
installare il seggiolino per bambini (eccetto
quando s'installa un rialzino):
Installare un seggiolino per bambini senza
rimuovere il poggiatesta è pericoloso. Il
seggiolino per i bambini non può essere
installato correttamente con gravi rischi
per l'incolumità e la vita del bambino in
caso di collisione.
Cinghia supplementare
in marcia
avanti
Installare sempre il poggiatesta e regolarlo
nella posizione appropriata dopo aver
rimosso il seggiolino per bambini:
Viaggiare senza poggiatesta è pericoloso
dal momento che non si potrebbero
prevenire impatti contro la testa
dell'occupante in caso di frenata di
emergenza o di collisione, esponendo così
a serio pericolo l'incolumità e la vita
dell'occupante stesso.
Vedi Poggiatesta a pagina 2-18.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-46
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Precauzioni riguardanti i sistemi di ritenutasupplementari (SRS)
I sistemi di ritenuta supplementari frontale e laterale (SRS) comprendono diversi tipi di
airbag. Verificare i differenti tipi di airbag in dotazione al veicolo individuando dove si
trovano le marcature indicanti "SRS AIRBAG". Questi indicatori sono visibili nell'area
d'installazione degli airbag.
Gli airbag sono installati nei seguenti punti:
•Mozzo del volante (airbag conducente)
•Cruscotto lato passeggero (a irbag passeggero anteriore)
•Lati esterni schienali sedili anteriori (airbag laterali)
•Montanti finestrini anteriori e posteriori e bordi latera li del tetto (airbag a tendina)

I veicoli per la Russia hanno un sensore che rileva l'imminenza di un incidente da
cappottamento.

I sistemi di ritenuta supplementari sono concep iti per fornire una protezione supplementare
solo in determinate situazioni, da cui si deduce l'importanza che continuano ad avere le
cinture di sicurezza per i motivi evidenziati di seguito:

Senza il contributo delle cinture di sicurezza gli airbag non sono in grado di fornire una
protezione adeguata in caso d'incidente. L'uso della cintura di sicurezza è indispensabile per:
•Impedire che l'occupante venga proiettato verso un airbag in fase d'innesco.
•Ridurre le possibilità di subire lesioni in caso d'incidenti che non prevedono l'intervento
degli airbag, come ad esempio tamponamenti.
•Ridurre le possibilità di subire lesioni in caso di collisioni frontali, semifrontali, laterali o
cappottamenti non sufficientemente violente d'attivare gli airbag.
•Ridurre le possibilità di essere scaraventati fuori dal veicolo.
•Ridurre le possibilità di ferite alle gambe o alla parte inferiore del corpo in caso
d'incidente dal momento che tali parti non sono protette dagli airbag.
•Mantenere il conducente in una posizione che gli permetta di non perdere il controllo del
veicolo.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-47
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

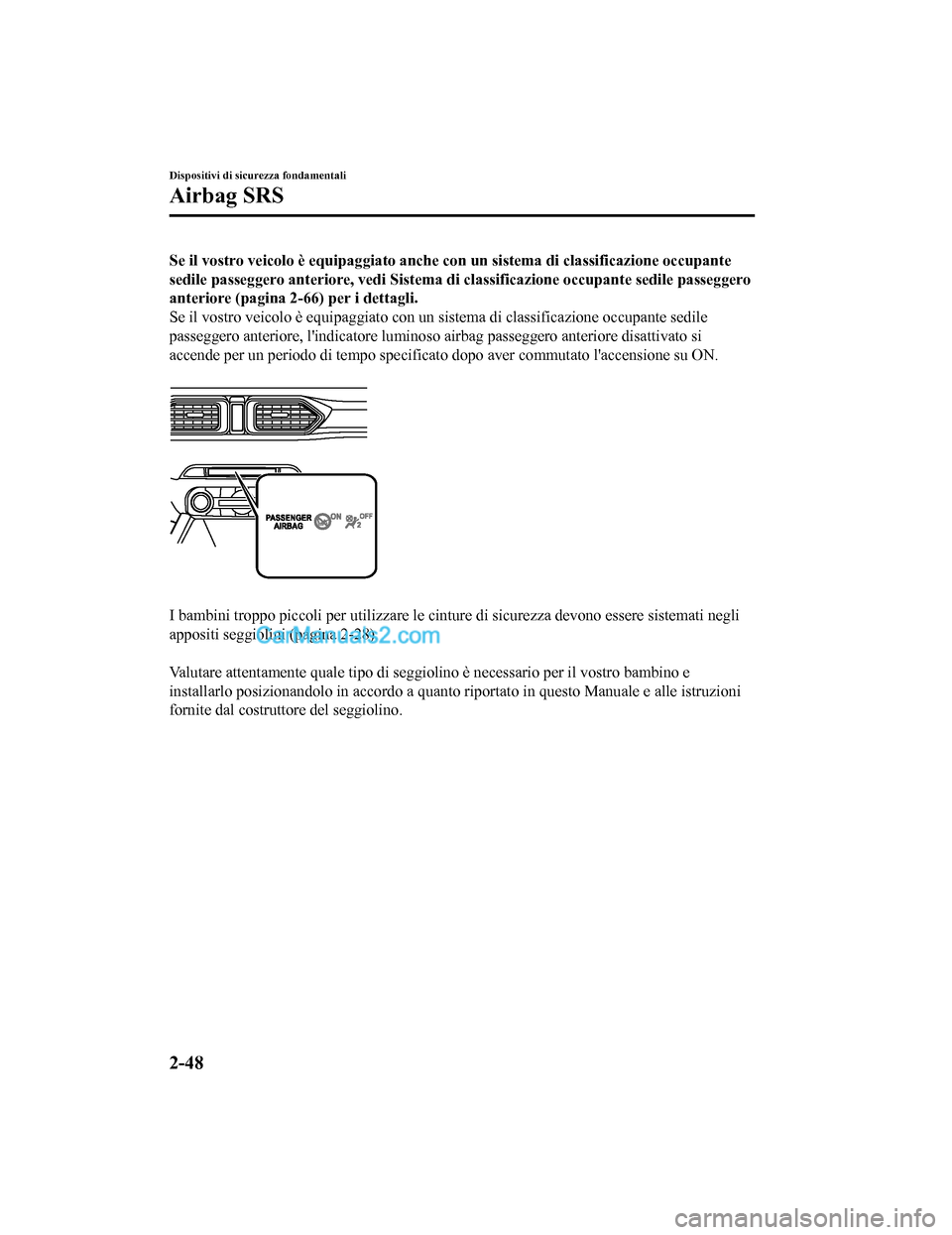

Se il vostro veicolo è equipaggiato anche con un sistema di classificazione occupante
sedile passeggero anteriore, vedi Sistema di classificazione occupante sedile passeggero
anteriore (pagina 2-66) per i dettagli.
Se il vostro veicolo è equipaggiato con un si stema di classificazione occupante sedile
passeggero anteriore, l'indica tore luminoso airbag passeggero anteriore disattivato si
accende per un periodo di tempo specificato dopo aver commutato l'accensione su ON.


I bambini troppo piccoli per utili zzare le cinture di sicurezza devono essere sistemati negli
appositi seggiolini (pagina 2-28).

Valutare attentamente quale tipo di seggiol ino è necessario per il vostro bambino e
installarlo posizionandolo in accordo a quanto riportato in questo Manuale e alle istruzioni
fornite dal costruttore del seggiolino.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-48
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

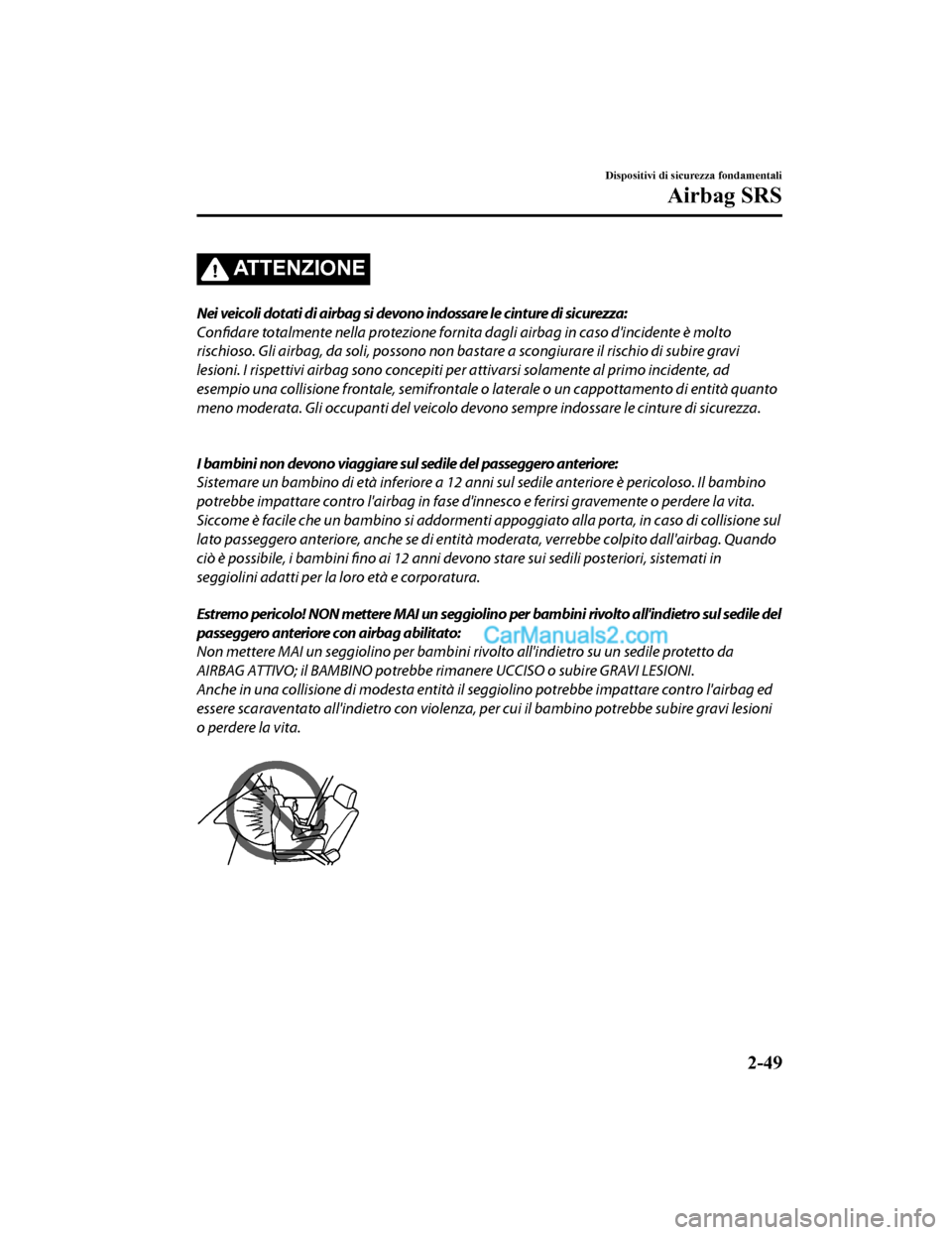

ATTENZIONE
Nei veicoli dotati di airbag si devono indossare le cinture di sicurezza:
Confidare totalmente nella protezione fornita dagli airbag in caso d'incidente è molto
rischioso. Gli airbag, da soli, possono non bastare a scongiurare il rischio di subire gravi
lesioni. I rispettivi airbag sono concepiti per attivarsi solamente al primo incidente, ad
esempio una collisione frontale, semifrontale o laterale o un cappottamento di entità quanto
meno moderata. Gli occupanti del veicolo devono sempre indossare le cinture di sicurezza.

I bambini non devono viaggiare sul sedile del passeggero anteriore:
Sistemare un bambino di età inferiore a 12 anni sul sedile anteriore è pericoloso. Il bambino
potrebbe impattare contro l'airbag in fase d'i nnesco e ferirsi gravemente o perdere la vita.
Siccome è facile che un bambino si addormenti appoggiato alla porta, in caso di collisione sul
lato passeggero anteriore, anche se di entità moderata, verrebbe colpito dall'airbag. Quando
ciò è possibile, i bambini fino ai 12 anni devono stare sui sedili posteriori, sistemati in
seggiolini adatti per la loro età e corporatura.
Estremo pericolo! NON mettere MAI un seggiolino per bambini rivolto all'indietro sul sedile del
passeggero anteriore con airbag abilitato:
Non mettere MAI un seggiolino per bambini rivolto all'indietro su un sedile protetto da
AIRBAG ATTIVO; il BAMBINO potrebbe rimanere UCCISO o subire GRAVI LESIONI.
Anche in una collisione di modesta entità il seggiolino potrebbe impattare contro l'airbag ed
essere scaraventato all'indietro con violenza, p er cui il bambino potrebbe subire gravi lesioni
o perdere la vita.

Dispositivi di sicurezza fondamentali
Airbag SRS
2-49
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

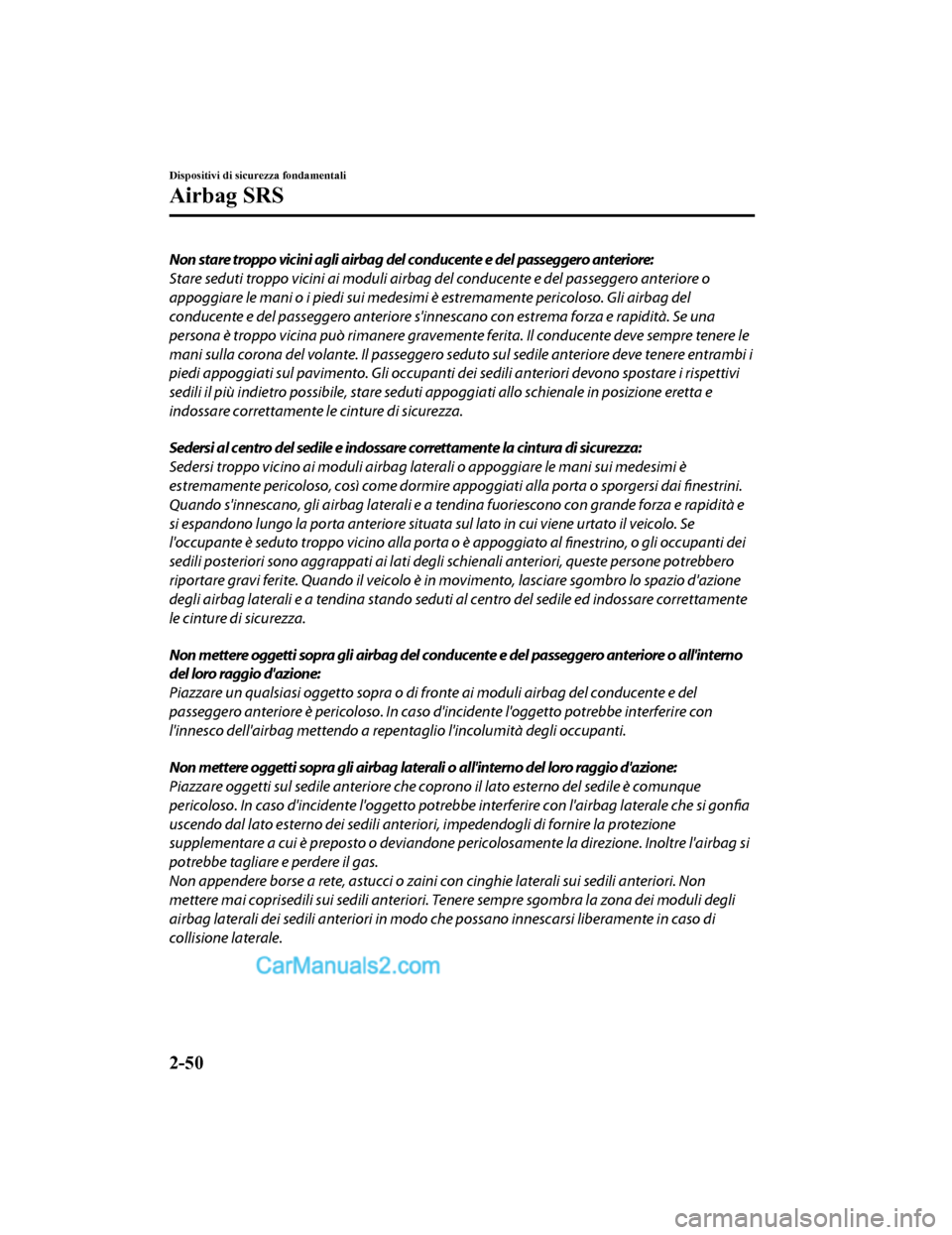

Non stare troppo vicini agli airbag del conducente e del passeggero anteriore:
Stare seduti troppo vicini ai moduli airbag del conducente e del passeggero anteriore o
appoggiare le mani o i piedi sui medesimi è estremamente pericoloso. Gli airbag del
conducente e del passeggero anteriore s'inne scano con estrema forza e rapidità. Se una
persona è troppo vicina può rimanere gravemente ferita. Il conducente deve sempre tenere le
mani sulla corona del volante. Il passeggero sedu to sul sedile anteriore deve tenere entrambi i
piedi appoggiati sul pavimento. Gli occupanti de i sedili anteriori devono spostare i rispettivi
sedili il più indietro possibile, stare seduti appo ggiati allo schienale in posizione eretta e
indossare correttamente le cinture di sicurezza.
Sedersi al centro del sedile e indossare correttamente la cintura di sicurezza:
Sedersi troppo vicino ai moduli airbag la terali o appoggiare le mani sui medesimi è
estremamente pericoloso, così come dormire ap poggiati alla porta o sporgersi dai finestrini.
Quando s'innescano, gli airbag laterali e a tendina fuoriescono con grande forza e rapidità e
si espandono lungo la porta anteriore situata sul lato in cui viene urtato il veicolo. Se
l'occupante è seduto troppo vicino alla porta o è appoggiato al finestrino, o gli occupanti dei
sedili posteriori sono aggrappati ai lati degli schienali anteriori, queste persone potrebbero
riportare gravi ferite. Quando il veicolo è in movimento, lasciare sgombro lo spazio d'azione
degli airbag laterali e a tendin a stando seduti al centro del sedile ed indossare correttamente
le cinture di sicurezza.
Non mettere oggetti sopra gli airbag del conducente e del passeggero anteriore o all'interno
del loro raggio d'azione:
Piazzare un qualsiasi oggetto sopra o di fronte ai moduli airbag del conducente e del
passeggero anteriore è pericoloso. In caso d' incidente l'oggetto potrebbe interferire con
l'innesco dell'airbag mettendo a repent aglio l'incolumità degli occupanti.
Non mettere oggetti sopra gli airbag laterali o all'interno del loro raggio d'azione:
Piazzare oggetti sul sedile anteriore che co prono il lato esterno del sedile è comunque
pericoloso. In caso d'incidente l'oggetto potrebbe interferire con l'ai rbag laterale che si
gonfia
uscendo dal lato esterno dei sedili anterior i, impedendogli di fornire la protezione
supplementare a cui è preposto o deviandone p ericolosamente la direzione. Inoltre l'airbag si
potrebbe tagliare e perdere il gas.
Non appendere borse a rete, astucci o zaini co n cinghie laterali sui sedili anteriori. Non
mettere mai coprisedili sui sedili anteriori. Te nere sempre sgombra la zona dei moduli degli
airbag laterali dei sedili anteriori in modo che possano innescarsi liberamente in caso di
collisione laterale.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-50
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Non mettere oggetti sopra gli airbag a tendina o all'interno del loro raggio d'azione:
Piazzare oggetti nel raggio d'azione degli airbag a tendina, come sul parabrezza, sui finestrini
laterali, sui montanti dei finestrini anteriori e posteriori, lungo i bordi esterni del tetto e sulle
maniglie d'appiglio è pericoloso. In caso d'in cidente l'oggetto potrebbe interferire con l'airbag
a tendina che si gonfia uscendo dai montanti dei finestrini anteriore e posteriore lungo il
bordo laterale del tetto, impedendogli di forni re la protezione supplementare a cui è preposto
o deviandone pericolosamente la direzione. Inoltre l'airbag si potrebbe tagliare e perdere il
gas.
Non attaccare appendiabiti o qualsiasi altro og getto sulle maniglie d'appiglio. Quando si
appende un abito, appenderlo direttamente a ll'apposito gancio. Tenere sempre sgombra la
zona dei moduli airbag a tendina in modo che possano innescarsi liberamente in caso di
collisione laterale o cappottamento.
Non toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli airbag:
Toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli airbag è
pericoloso. Negli attimi successivi all'inne sco scottano. Ci si potrebbe ustionare.
Non installare mai alcun accessorio sul lato frontale del veicolo:
Installare sul lato frontale del veicolo accessori come barre o griglie di protezione, spartineve
o verricelli è pericoloso. Si potrebbe pregiudicare la funzionalità del sensore d'impatto del
sistema airbag. Questo potrebbe determina re un innesco accidentale degli airbag o
pregiudicarne l'innesco in caso d'incidente. Gli occupanti dei se dili anteriori potrebbero subire
gravi conseguenze.
Non modificare le sospensioni:
Modificare le sospensioni del veicolo è peri coloso. Alterando l'altezza del veicolo o la
geometria delle sospensioni si può pregiudicare la sensibilità del veicolo nel rilevare una
collisione o un cappottamento, con il conseguente rischio che l'airbag s'inneschi senza
motivo o non s'inneschi quando dovrebbe, c reando una situazione di grave pericolo per
l'incolumità degli occupanti.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-51
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Onde evitare un falso rilevamento dal parte del sistema sensore airbag, osservare quanto
segue:
Non utilizzare pneumatici o ruote diversi da quelli specificati per la vostra Mazda:
L'utilizzo di pneumatici o ruote diversi da qu elli specificati per la vostra Mazda (pagina
9-9) è pericoloso. L'utilizzo di tali ruote impedirà al sistema di rilevamento incidente del
veicolo di rilevare una collisione o un cappottamento in modo corretto, con il conseguente
rischio che l'airbag s'inneschi senza motivo o non s'inneschi quando dovrebbe, creando
una situazione di grave pericolo per l'incolumità degli occupanti.
 Non sovraccaricare il veicolo:
Un sovraccarico del veicolo è pericoloso po iché potrebbe impedire al sistema sensore
impatto airbag di rilevare correttamente una collisione o un cappottamento con il
conseguente rischio che l'airbag s'innesc hi senza motivo o non s'inneschi quando
dovrebbe, creando una situazio ne di grave pericolo per l'incolumità degli occupanti.
L'indice di peso lordo sull'assale(GAWR) e l'indi ce di peso lordo del veicolo (GVWR) del vostro
veicolo sono riportati sull'etichetta della norma di sicurezza per i veicoli a motore situata
sul telaio della porta del conducente. Non superare questi indici.
 Non guidare il veicolo su percorsi fuori-strada:
La guida fuoristrada è pericolosa poiché il veicolo non è stato progettato per questo tipo di
guida. La guida fuoristrada pot rebbe impedire al sistema sensore impatto airbag di rilevare
correttamente una collisione o un cappottamento con il conseguente rischio che l'airbag
s'inneschi senza motivo o non s'inneschi quando dovrebbe, creando una situazione di
grave pericolo per l'incolumità degli occupanti.

Non apportare modifiche a una porta anteriore e non lasciarla senza riparazione qualora
danneggiata. Far sempre ispezionare una porta anteriore danneggiata da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda:
Modificare una porta anteriore o lasciarla senza riparazione qualora danneggiata è
pericoloso. Ciascuna porta anteriore ha un se nsore d'impatto laterale che è un componente
del sistema di ritenuta supple mentare. Se vengono praticati fori in una porta anteriore,
l'altoparlante della porta viene rimosso senz a reinstallarlo o la porta non viene riparata
qualora danneggiata, si potrebb ero avere ripercussioni negative sulla capacità del sensore di
rilevare correttamente la pressi one generata dall'impatto dura nte una collisione laterale. Se
un sensore non è in grado di rilevare correttament e un impatto laterale, gli airbag laterale e a
tendina e il pretensionatore della cintura di sicurezza anteriore potrebbero non operare
normalmente esponendo gli occupanti al rischio di riportare serie lesioni.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-52
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Non modificare il sistema di ritenuta supplementare:
Apportare modifiche ai componenti o al cablaggio del sistema di ritenuta supplementare è
pericoloso. Lo si potrebbe attivare accidentalmente o rendere inoperativo. Non modificare in
nessun modo il sistema di rite nuta supplementare. Questo significa non installare finiture,
decorazioni o altro sui moduli airbag. Ciò sign ifica anche non installare accessori elettrici
extra su componenti o cablaggi del sistema airbag o nelle loro vicinanze. Per rimuovere e
installare i sedili anteriori ci si può rivolgere ad un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, dotato della necessaria
competenza. È importante proteggere cablag gi e connessioni degli airbag per avere la
certezza che gli airbag non s'inneschino accide ntalmente, che il sensore di posizione slitta
sedile del conducente non subisca danni e ch e gli airbag contenuti nei sedili abbiano
collegamenti esenti da anomalie.
Non piazzare bagagli o altri og getti sotto i sedili anteriori:
Piazzare bagagli o altri oggetti sotto i sedili anteriori è pericoloso. Si potrebbero danneggiare
componenti essenziali del sistema di ritenuta supplementare per cui, in caso di collisione
laterale, i rispettivi airbag potrebbero non innescarsi mettendo a repentaglio l'incolumità e la
vita degli occupanti. Per prevenire l'eventu alità di danneggiare componenti essenziali del
sistema di ritenuta supplementare, non sist emare bagagli o altri oggetti sotto i sedili
anteriori.
Non utilizzare il veicolo con componenti del sistema airbag/pretensionatore cintura di
sicurezza danneggiati:
Sostituire sempre, dopo ogni collisione, i modu li degli airbag e pretensionatori cinture di
sicurezza che si sono innescati o danneggiati in seguito alla collisione. Solo un riparatore
specializzato che ha ricevuto il necessario ad destramento (noi raccomandiamo un Riparatore
Autorizzato Mazda) è capace di valutare se ques ti sistemi sono ancora operativi, quindi in
grado di svolgere la loro funzio ne protettiva in caso di ulteriore incidente. Guidare con
un'unità airbag o pretensionatore fuori servizio perché questa si è innescata in precedenza o è
danneggiata significa non poter usufruire della necessaria protezione in caso di ulteriore
incidente, e quindi esporre a serio pericolo la propria incolumità e la vita stessa.
Non rimuovere i componenti interni dell'airbag:
Rimuovere un qualunque componente contenente airbag o sensori, cioè i sedili anteriori, il
cruscotto, il volante o parti dei montanti dei fin estrini anteriori e posteriori e dei bordi laterali
del tetto, è pericoloso. Questi componenti co ntengono parti fondamentali degli airbag.
L'airbag potrebbe attivarsi accidentalmente e procurare gravi lesioni. Per la rimozione di
questi componenti rivolgersi sempre ad un Riparatore Autorizzato Mazda.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-53
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

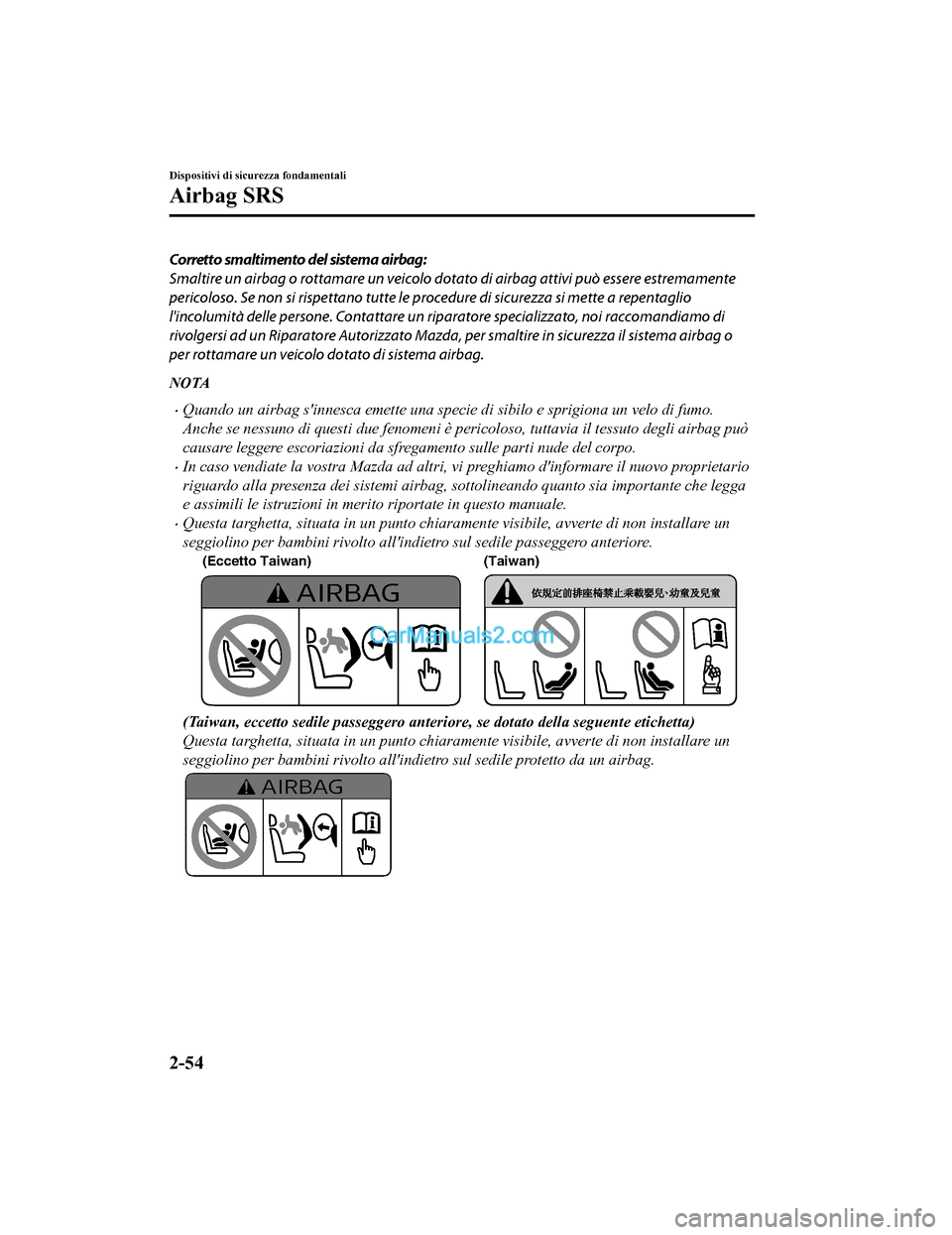

Corretto smaltimento del sistema airbag:
Smaltire un airbag o rottamare un veicolo dotato di airbag attivi può essere estremamente
pericoloso. Se non si rispettano tutte le procedure di sicurezza si mette a repentaglio
l'incolumità delle persone. Contattare un riparatore specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda, pe r smaltire in sicurezza il sistema airbag o
per rottamare un veicolo dotato di sistema airbag.
NOTA
•Quando un airbag s'innesca emette una specie di sibilo e sprigiona un velo di fumo.
Anche se nessuno di questi due fenomeni è pericoloso, tuttavia il tessuto degli airbag può
causare leggere escoriazioni da sfregamento sulle parti nude del corpo.
•In caso vendiate la vostra Mazda ad altri, vi preghiamo d'informare il nuovo proprietario
riguardo alla presenza dei sistemi airbag, sottolineando quanto sia importante che legga
e assimili le istruzioni in merito riportate in questo manuale.
•Questa targhetta, situata in un punto chiaramente visibile, avverte di non installare un
seggiolino per bambini rivolto all'indietro sul sedile passeggero anteriore.
(Eccetto Taiwan) (Taiwan)
(Taiwan, eccetto sedile passeggero anteriore, se dotato della seguente etichetta)
Questa targhetta, situata in un punto chiaramente visibile, avverte di non installare un
seggiolino per bambini rivolto all'indietro sul sedile protetto da un airbag.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-54
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

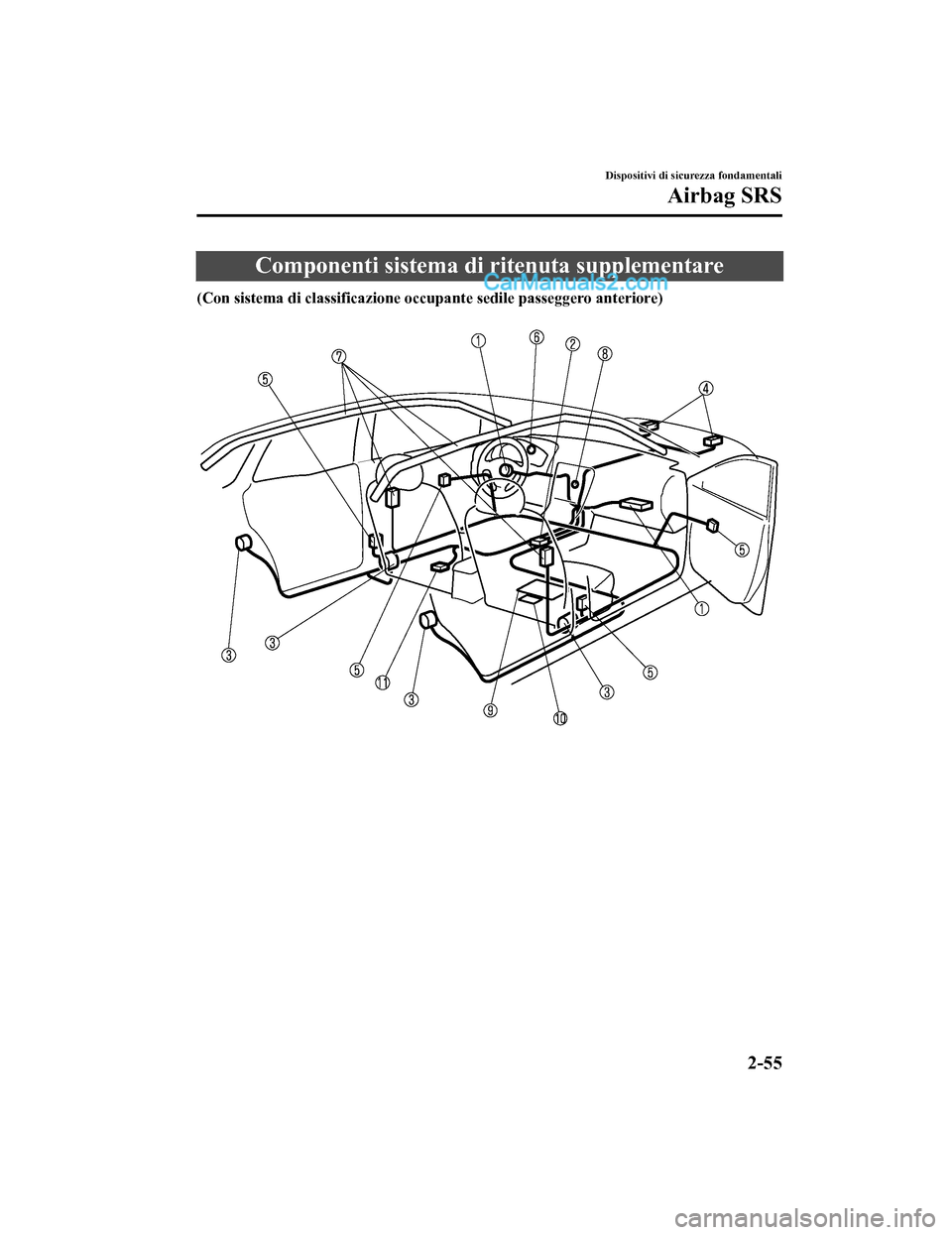

Componenti sistema di ritenuta supplementare
(Con sistema di classificazione occupante sedile passeggero anteriore)

Dispositivi di sicurezza fondamentali
Airbag SRS
2-55
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
