MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

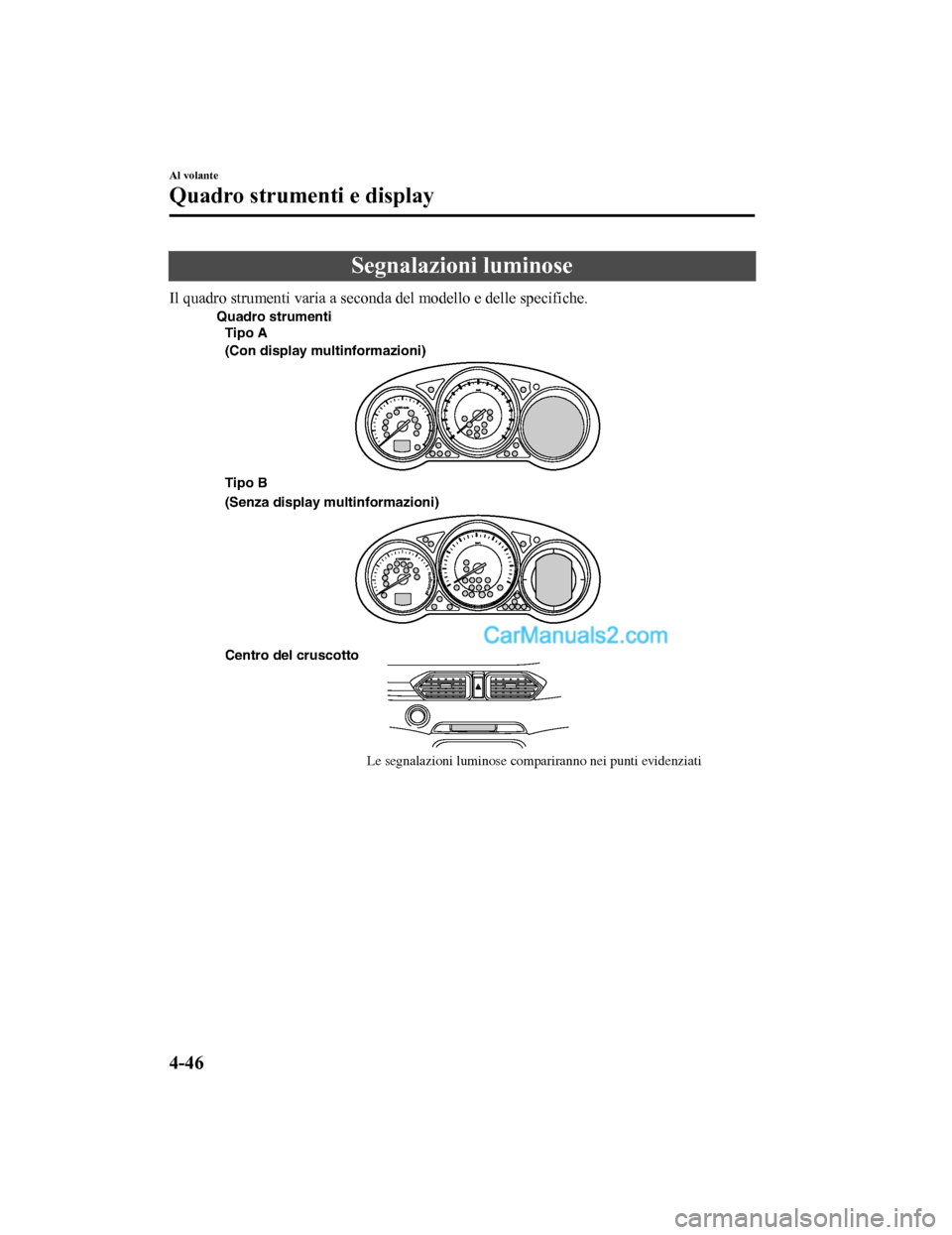

Segnalazioni luminose
Il quadro strumenti varia a seconda del modello e delle specifiche.
Centro del cruscottoLe segnalazioni luminose compariranno nei punti evidenziati
Tipo A
(Con display multinformazioni)
(Senza display multinformazioni)
Quadro strumenti
Tipo B
Al volante
Quadro strumenti e display
4-46
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

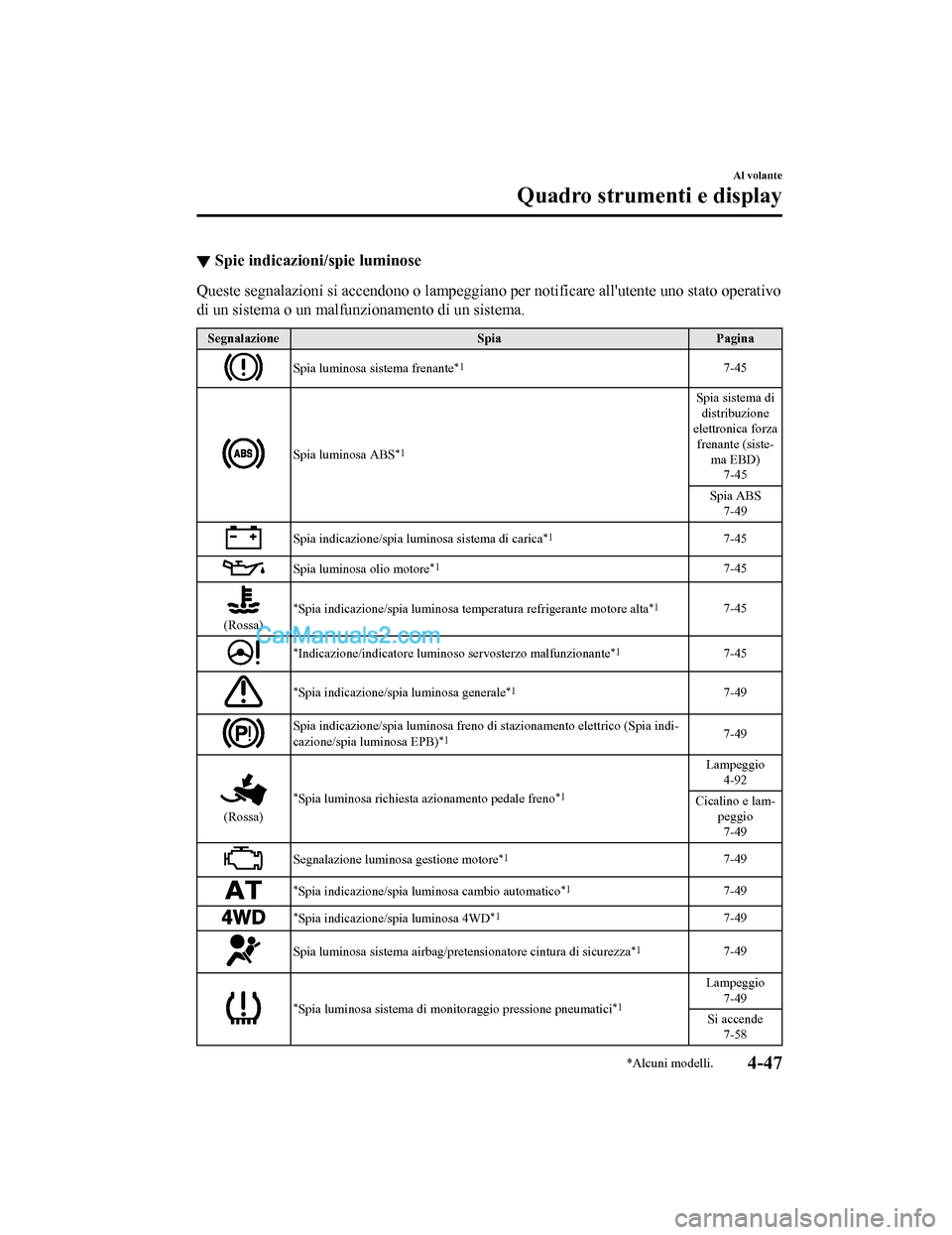

▼Spie indicazioni/spie luminose
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunz
ionamento di un sistema.
Segnalazione SpiaPagina
Spia luminosa sistema frenante*17-45
Spia luminosa ABS*1
Spia sistema di
distribuzione
elettronica forza
frenante (siste- ma EBD)7-45
Spia ABS 7-49
Spia indicazione/spia luminosa sistema di carica*17-45
Spia luminosa olio motore*17-45
(Rossa)
*Spia indicazione/spia luminosa temp eratura refrigerante motore alta*17-45
*Indicazione/indicatore luminoso servosterzo malfunzionante*17-45
*Spia indicazione/spia luminosa generale*17-49
Spia indicazione/spia luminosa freno di stazionamento elettrico (Spia indi-
cazione/spia luminosa EPB)*17-49
(Rossa)
*Spia luminosa richiesta azionamento pedale freno*1
Lampeggio 4-92
Cicalino e lam- peggio7-49
Segnalazione luminosa gestione motore*17-49
*Spia indicazione/spia luminosa cambio automatico*17-49
*Spia indicazione/spia luminosa 4WD*17-49
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza*17-49
*Spia luminosa sistema di mon itoraggio pressione pneumatici*1
Lampeggio
7-49
Si accende 7-58
Al volante
Quadro strumenti e display
*Alcuni modelli.4-47
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

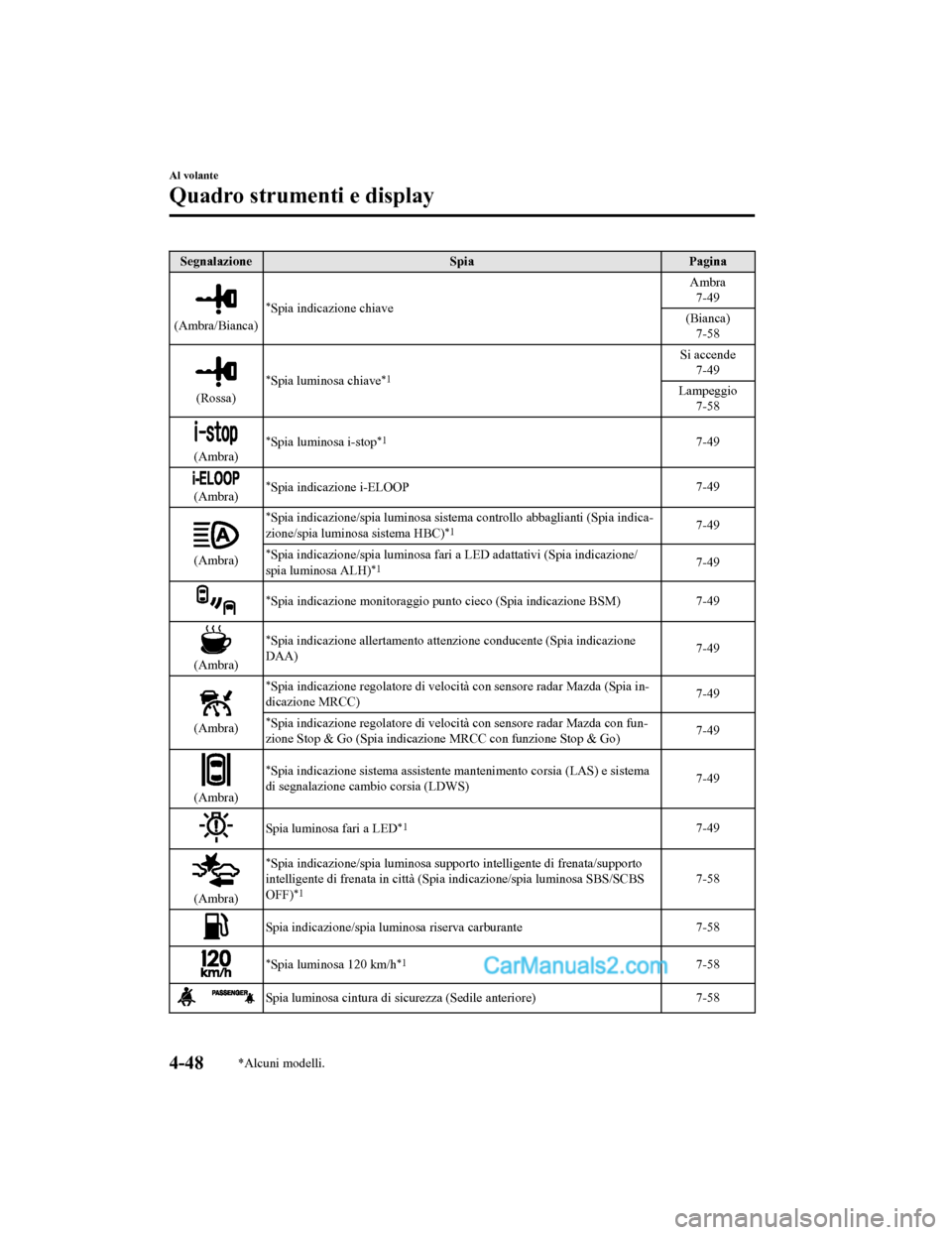

SegnalazioneSpiaPagina
(Ambra/Bianca)
*Spia indicazione chiave Ambra
7-49
(Bianca) 7-58
(Rossa)
*Spia luminosa chiave*1
Si accende 7-49
Lampeggio 7-58
(Ambra)
*Spia luminosa i-stop*17-49
(Ambra)*Spia indicazione i-ELOOP 7-49
(Ambra)
*Spia indicazione/spia luminosa sistema controllo abbaglianti (Spia indica-
zione/spia luminosa sistema HBC)*17-49
*Spia indicazione/spia luminosa fari a LED adattativi (Spia indicazione/
spia luminosa ALH)*17-49
*Spia indicazione monitoraggio punto cieco (Spia indicazione BSM) 7-49
(Ambra)
*Spia indicazione allertamento atte
nzione conducente (Spia indicazione
DAA) 7-49
(Ambra)
*Spia indicazione regolatore di veloc
ità con sensore radar Mazda (Spia in-
dicazione MRCC) 7-49
*Spia indicazione regolatore di velocità con sensore radar Mazda con fun-
zione Stop & Go (Spia indicazione MRCC con funzione Stop & Go) 7-49
(Ambra)
*Spia indicazione sistema assistente mantenimento corsia (LAS) e sistema
di segnalazione cambio corsia (LDWS) 7-49
Spia luminosa fari a LED*17-49
(Ambra)
*Spia indicazione/spia luminosa supporto
intelligente di frenata/supporto
intelligente di frenata in città (Spi a indicazione/spia luminosa SBS/SCBS
OFF)
*17-58
Spia indicazione/spia lumino sa riserva carburante 7-58
*Spia luminosa 120 km/h*17-58
Spia luminosa cintura di sicurezza (Sedile anteriore) 7-58
Al volante
Quadro strumenti e display
4-48*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

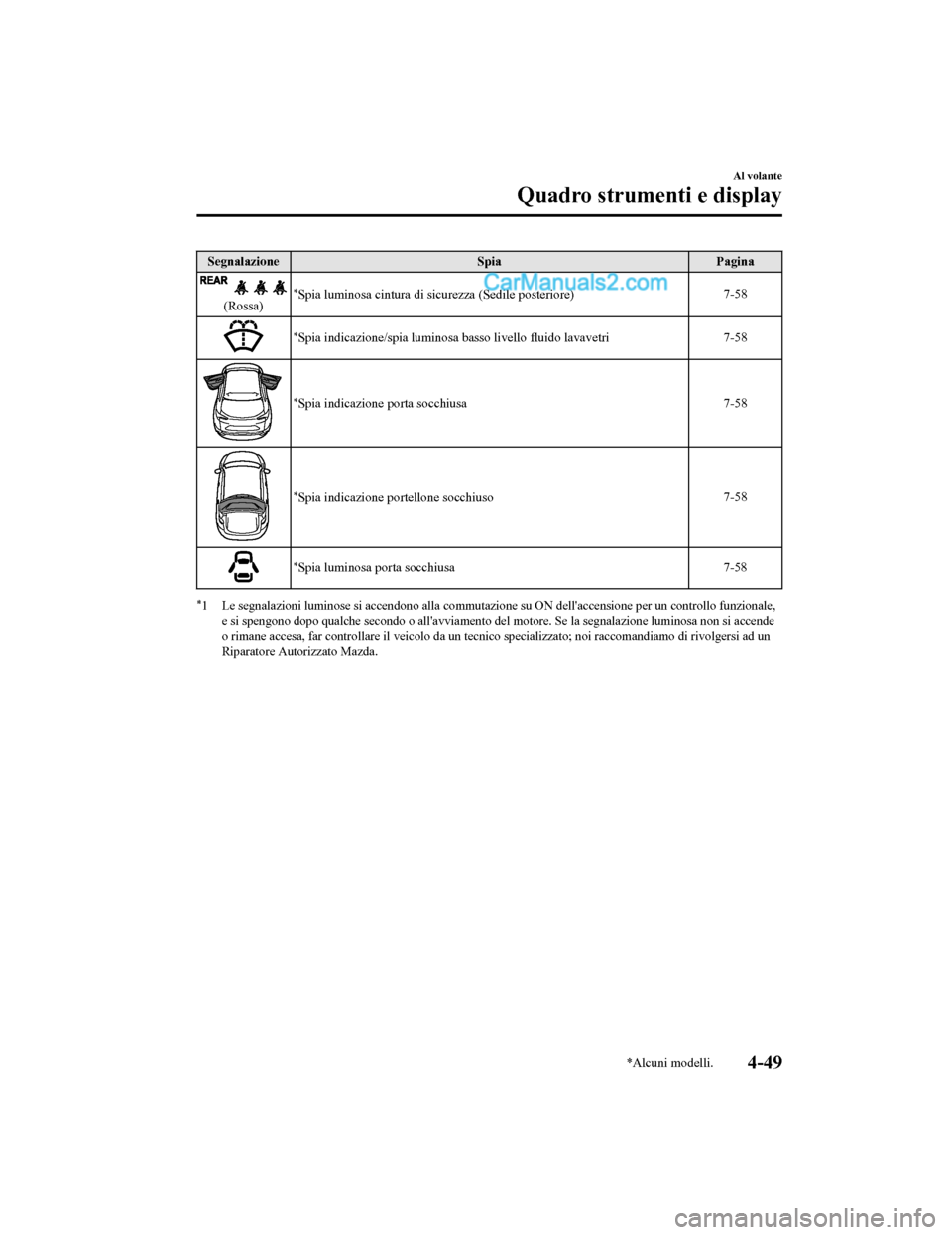

SegnalazioneSpiaPagina
(Rossa)*Spia luminosa cintura di sicurezza (Sedile posteriore) 7-58
*Spia indicazione/spia luminosa basso livello fluido lavavetri
7-58
*Spia indicazione porta socchiusa7-58
*Spia indicazione portellone socchiuso7-58
*Spia luminosa
porta socchiusa 7-58
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-49
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

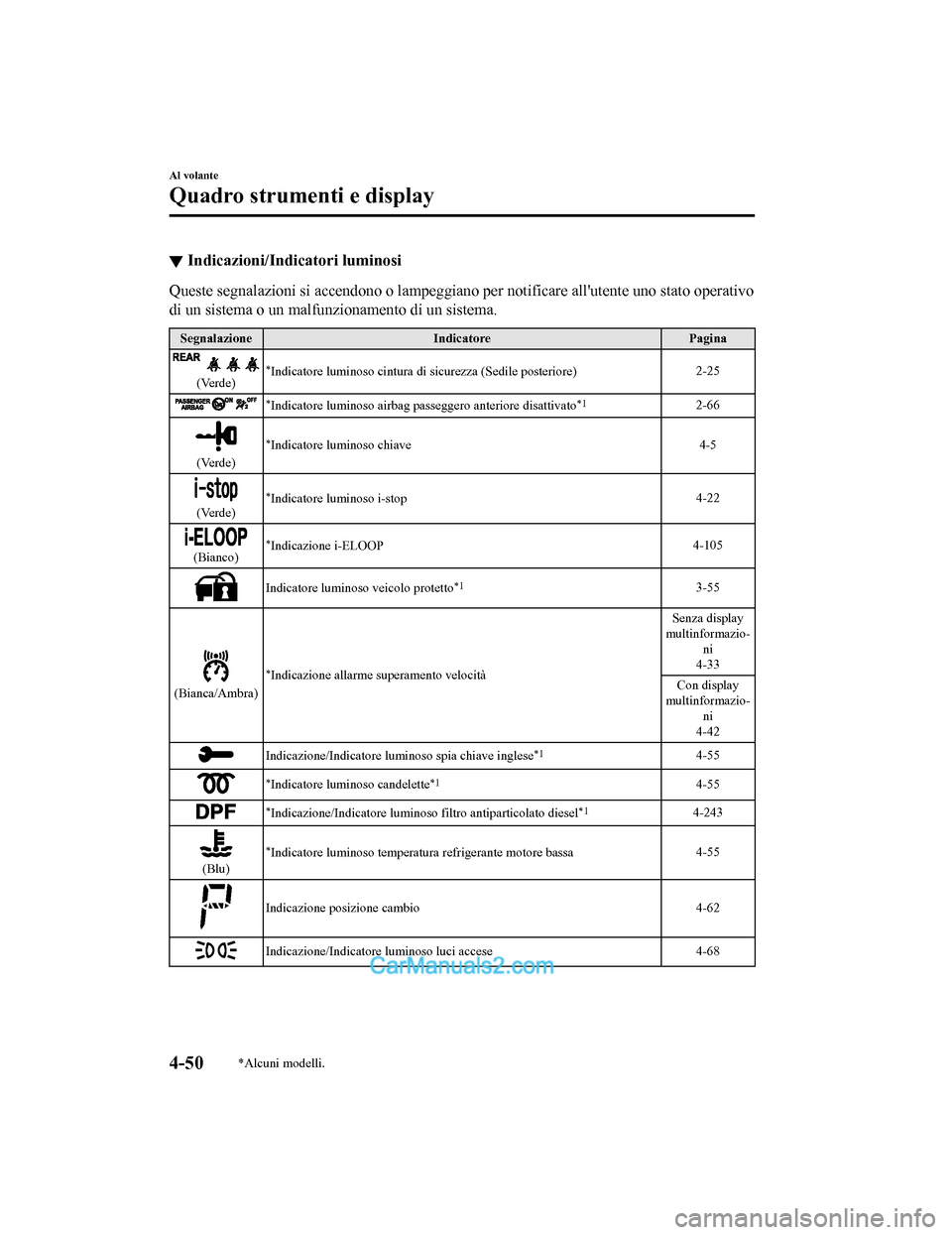

▼Indicazioni/Indicatori luminosi
Queste segnalazioni si accendono o lampeggiano
per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Indicatore Pagina
(Verde)*Indicatore luminoso cintura di sicurezza (Sedile posteriore) 2-25
*Indicatore luminoso airbag pa
sseggero anteriore disattivato*12-66
(Verde)
*Indicatore luminoso chiave 4-5
(Verde)
*Indicatore luminoso i-stop4-22
(Bianco)*Indicazione i-ELOOP
4-105
Indicatore luminoso veicolo protetto*13-55
(Bianca/Ambra)
*Indicazione allarme superamento velocitàSenza display
multinformazio- ni
4-33
Con display
multinformazio- ni
4-42
Indicazione/Indicatore lumino so spia chiave inglese*14-55
*Indicatore luminoso candelette*14-55
*Indicazione/Indicatore luminoso filtro antiparticolato diesel*14-243
(Blu)
*Indicatore luminoso temperatur a refrigerante motore bassa 4-55
Indicazione posizione cambio
4-62
Indicazione/Indicatore luminoso luci accese4-68
Al volante
Quadro strumenti e display
4-50*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

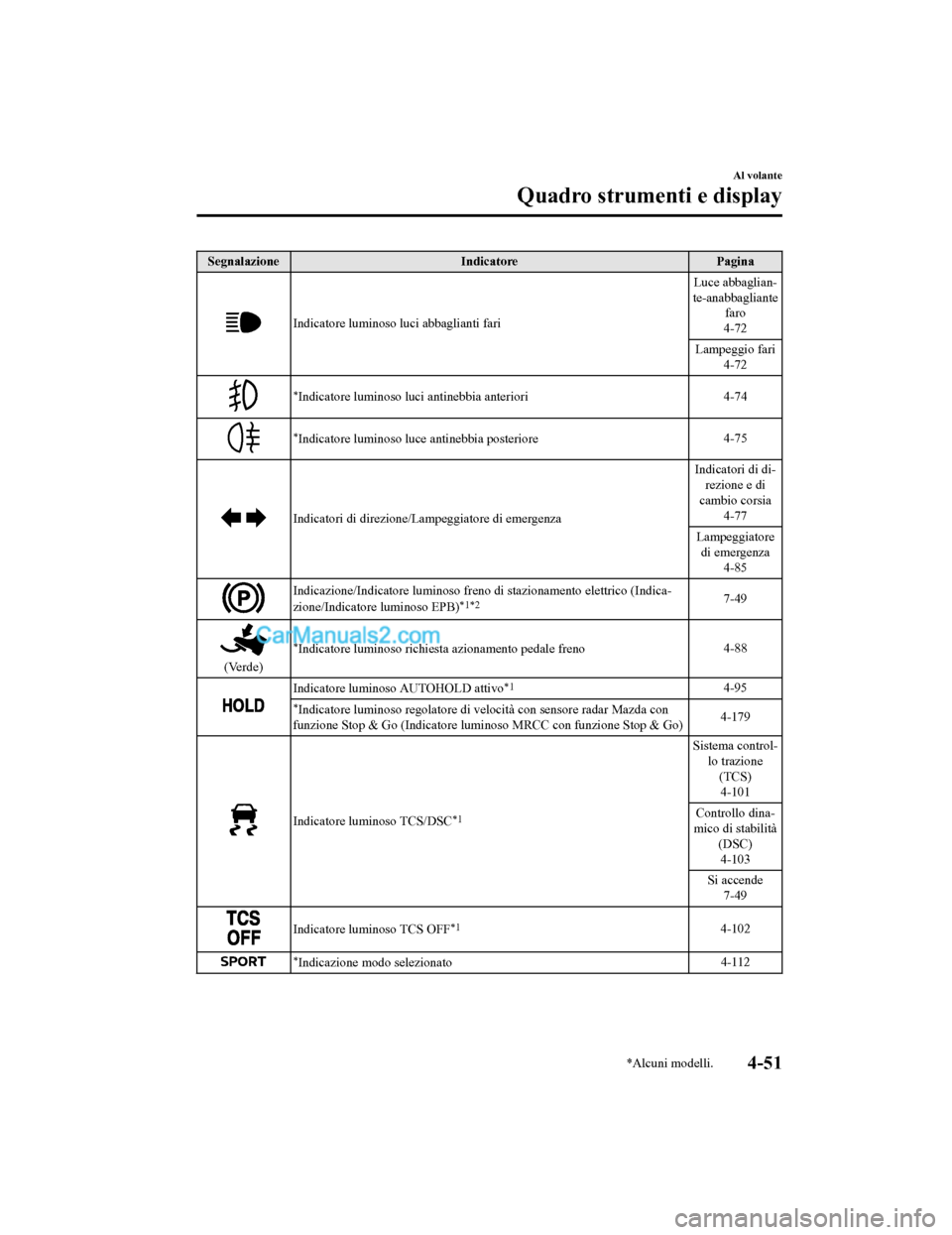

SegnalazioneIndicatore Pagina
Indicatore luminoso luci abbaglianti fari Luce abbaglian-
te-anabbagliante faro
4-72
Lampeggio fari 4-72
*Indicatore luminoso luci antinebbia anteriori 4-74
*Indicatore luminoso lu
ce antinebbia posteriore 4-75
Indicatori di direzione/Lampeggiatore di emergenza Indicatori di di-
rezione e di
cambio corsia
4-77
Lampeggiatore di emergenza 4-85
Indicazione/Indicatore luminoso freno di stazionamento elettrico (Indica-
zione/Indicatore luminoso EPB)*1*27-49
(Verde)
*Indicatore luminoso richiest a azionamento pedale freno 4-88
Indicatore luminoso AUTOHOLD attivo*14-95
*Indicatore luminoso regolatore di velocità con sensore radar Mazda con
funzione Stop & Go (Indicatore luminoso MRCC con funzione Stop & Go) 4-179
Indicatore luminoso TCS/DSC*1
Sistema control-
lo trazione(TCS)4-101
Controllo dina-
mico di stabilità (DSC)
4-103
Si accende 7-49
Indicatore luminoso TCS OFF*14-102
*Indicazione modo selezionato 4-112
Al volante
Quadro strumenti e display
*Alcuni modelli.4-51
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

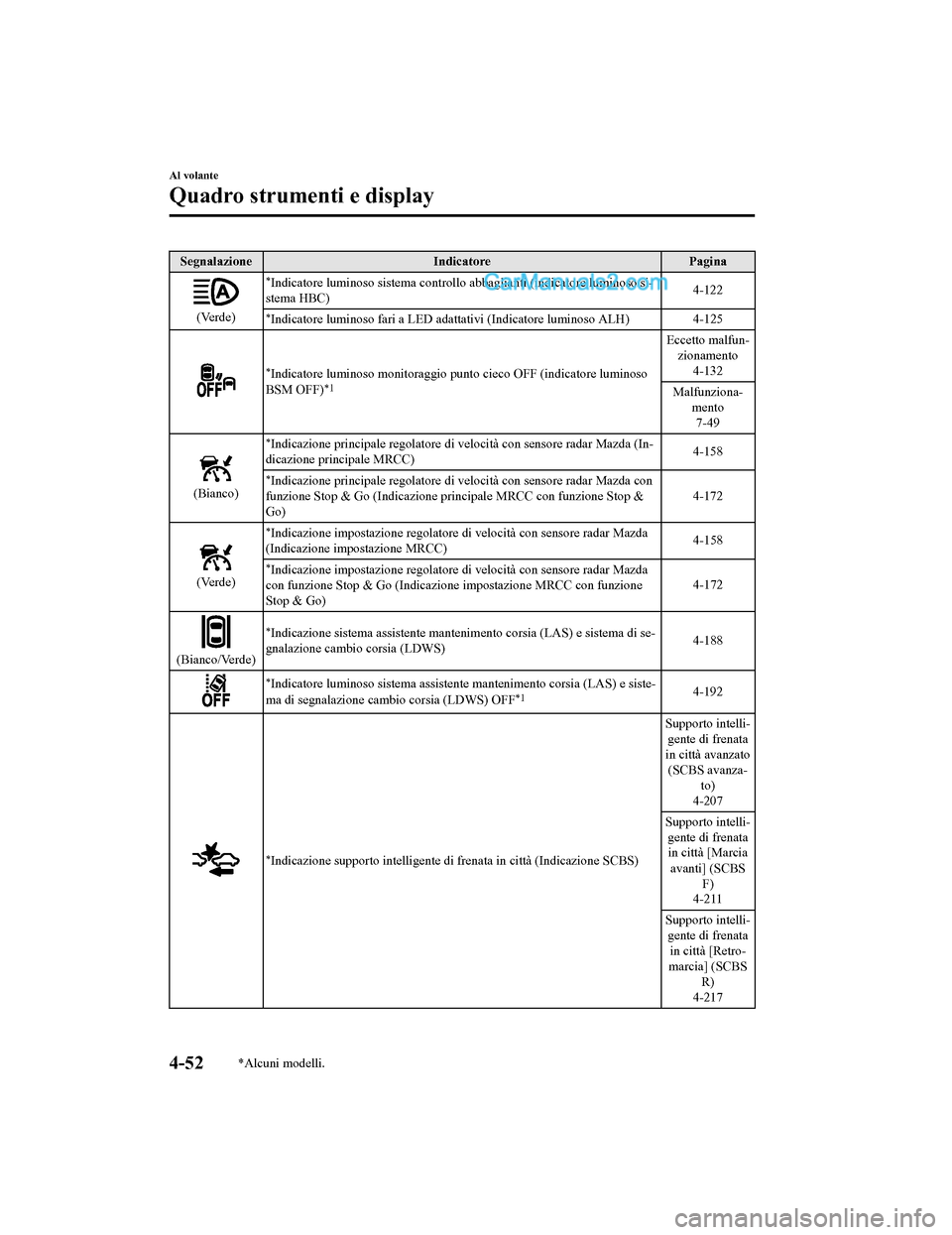

SegnalazioneIndicatore Pagina
(Verde)
*Indicatore luminoso sistema controllo abbaglianti (indicatore luminoso si-
stema HBC) 4-122
*Indicatore luminoso fari a LED ad
attativi (Indicatore luminoso ALH) 4-125
*Indicatore luminoso monitoraggio punto cieco OFF (indicatore luminoso
BSM OFF)*1
Eccetto malfun- zionamento 4-132
Malfunziona- mento7-49
(Bianco)
*Indicazione principale regolatore di velocità con sensore radar Mazda (In-
dicazione principale MRCC) 4-158
*Indicazione principale regolatore di
velocità con sensore radar Mazda con
funzione Stop & Go (Indicazione pr incipale MRCC con funzione Stop &
Go) 4-172
(Verde)
*Indicazione impostazione regolatore di
velocità con sensore radar Mazda
(Indicazione impostazione MRCC) 4-158
*Indicazione impostazione regolatore di
velocità con sensore radar Mazda
con funzione Stop & Go (Indicazi one impostazione MRCC con funzione
Stop & Go) 4-172
(Bianco/Verde)
*Indicazione sistema assistente mantenim
ento corsia (LAS) e sistema di se-
gnalazione cambio corsia (LDWS) 4-188
*Indicatore luminoso sistema assistente
mantenimento corsia (LAS) e siste-
ma di segnalazione cambio corsia (LDWS) OFF*14-192
*Indicazione supporto intelligente di frenata in città (Indicazione SCBS) Supporto intelli-
gente di frenata
in città avanzato (SCBS avanza- to)
4-207
Supporto intelli- gente di frenatain città [Marcia
avanti] (SCBS F)
4-211
Supporto intelli- gente di frenatain città [Retro-
marcia] (SCBS R)
4-217
Al volante
Quadro strumenti e display
4-52*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

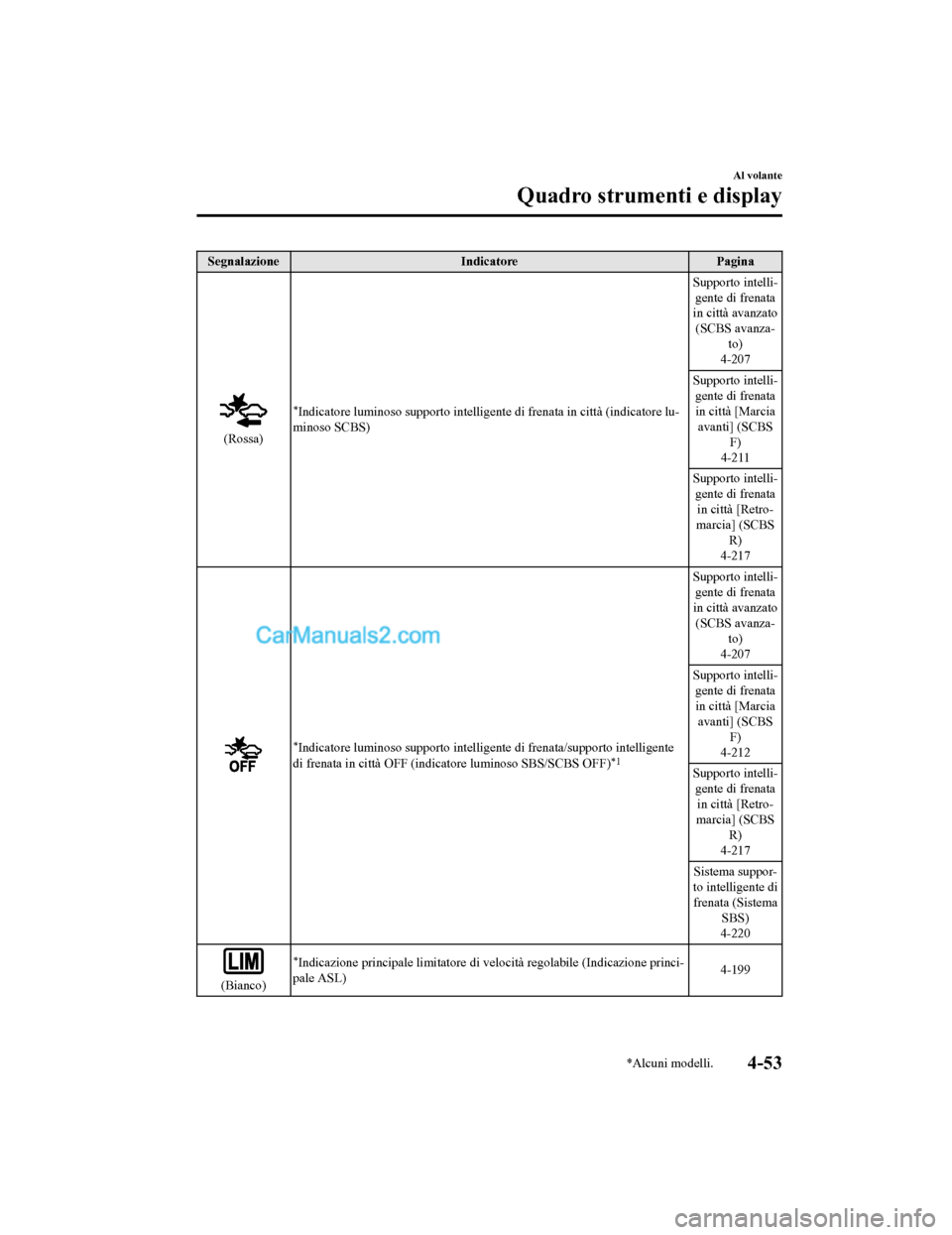

SegnalazioneIndicatore Pagina
(Rossa)
*Indicatore luminoso supporto intelligente di frenat a in città (indicatore lu-
minoso SCBS) Supporto intelli-
gente di frenata
in città avanzato
(SCBS avanza- to)
4-207
Supporto intelli- gente di frenatain città [Marcia avanti] (SCBS F)
4-211
Supporto intelli- gente di frenatain città [Retro-
marcia] (SCBS R)
4-217
*Indicatore luminoso supporto intelligente di fren ata/supporto intelligente
di frenata in città OFF (indicatore luminoso SBS/SCBS OFF)*1
Supporto intelli- gente di frenata
in città avanzato
(SCBS avanza- to)
4-207
Supporto intelli- gente di frenatain città [Marcia avanti] (SCBS F)
4-212
Supporto intelli- gente di frenatain città [Retro-
marcia] (SCBS R)
4-217
Sistema suppor-
to intelligente di frenata (Sistema SBS)
4-220
(Bianco)
*Indicazione principale limitatore di velo cità regolabile (Indicazione princi-
pale ASL) 4-199
Al volante
Quadro strumenti e display
*Alcuni modelli.4-53
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

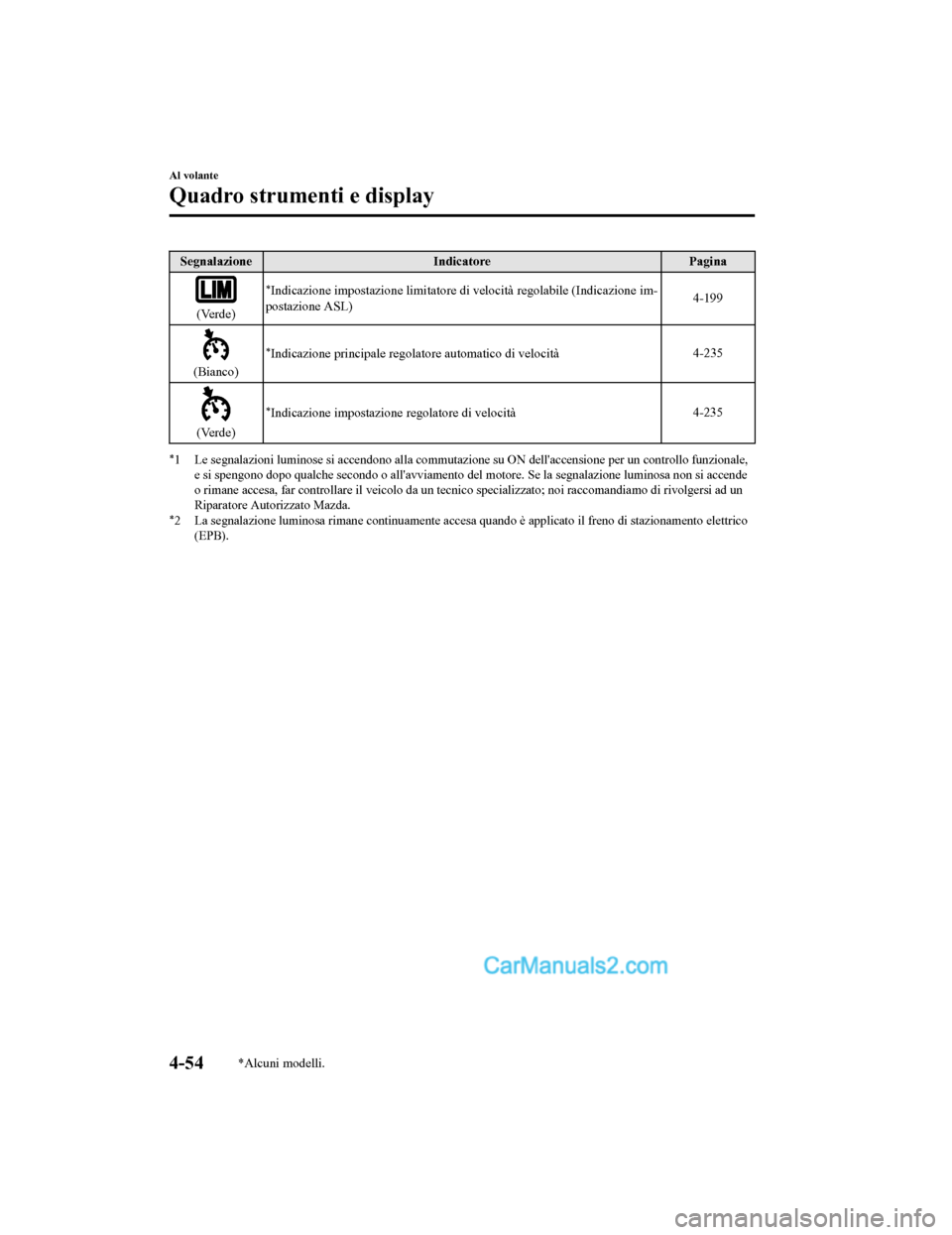

SegnalazioneIndicatore Pagina
(Verde)
*Indicazione impostazione limitatore di velocità regolabile (Indicazione im-
postazione ASL) 4-199
(Bianco)
*Indicazione principale regolato
re automatico di velocità 4-235
(Verde)
*Indicazione impostazione regolatore di velocità
4-235
*1 Le segnalazioni luminose si accendono alla commutazione
su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecn ico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
*2 La segnalazione luminosa rimane continuamente accesa quando è applicato il freno di stazionamento elettrico (EPB).
Al volante
Quadro strumenti e display
4-54*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

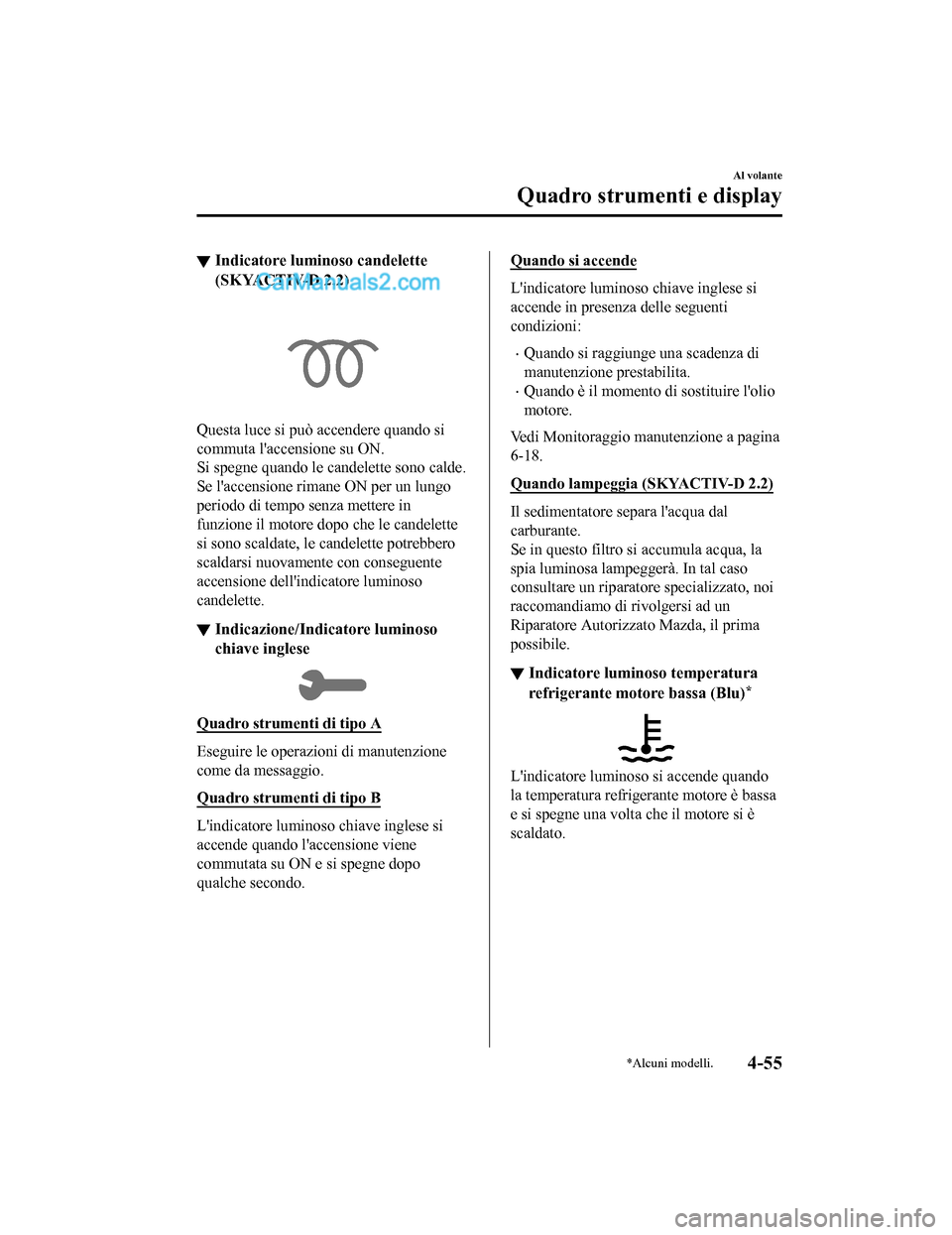

▼Indicatore luminoso candelette
(SKYACTIV-D 2.2)
Questa luce si può accendere quando si
commuta l'accensione su ON.
Si spegne quando le candelette sono calde.
Se l'accensione rimane ON per un lungo
periodo di tempo senza mettere in
funzione il motore dopo che le candelette
si sono scaldate, le candelette potrebbero
scaldarsi nuovamente con conseguente
accensione dell'indicatore luminoso
candelette.
▼Indicazione/Indicatore luminoso
chiave inglese
Quadro strumenti di tipo A
Eseguire le operazioni di manutenzione
come da messaggio.
Quadro strumenti di tipo B
L'indicatore luminoso chiave inglese si
accende quando l'accensione viene
commutata su ON e si spegne dopo
qualche secondo.
Quando si accende
L'indicatore luminoso chiave inglese si
accende in presenza delle seguenti
condizioni:
•Quando si raggiunge una scadenza di
manutenzione prestabilita.
•Quando è il momento di sostituire l'olio
motore.
Vedi Monitoraggio ma nutenzione a pagina
6-18.
Quando lampeggia (SKYACTIV-D 2.2)
Il sedimentatore separa l'acqua dal
carburante.
Se in questo filtro si accumula acqua, la
spia luminosa lampeggerà. In tal caso
consultare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, il prima
possibile.
▼ Indicatore luminoso temperatura
refrigerante motore bassa (Blu)*
L'indicatore luminoso si accende quando
la temperatura refrigerante motore è bassa
e si spegne una volta che il motore si è
scaldato.

Al volante
Quadro strumenti e display
*Alcuni modelli.4-55
