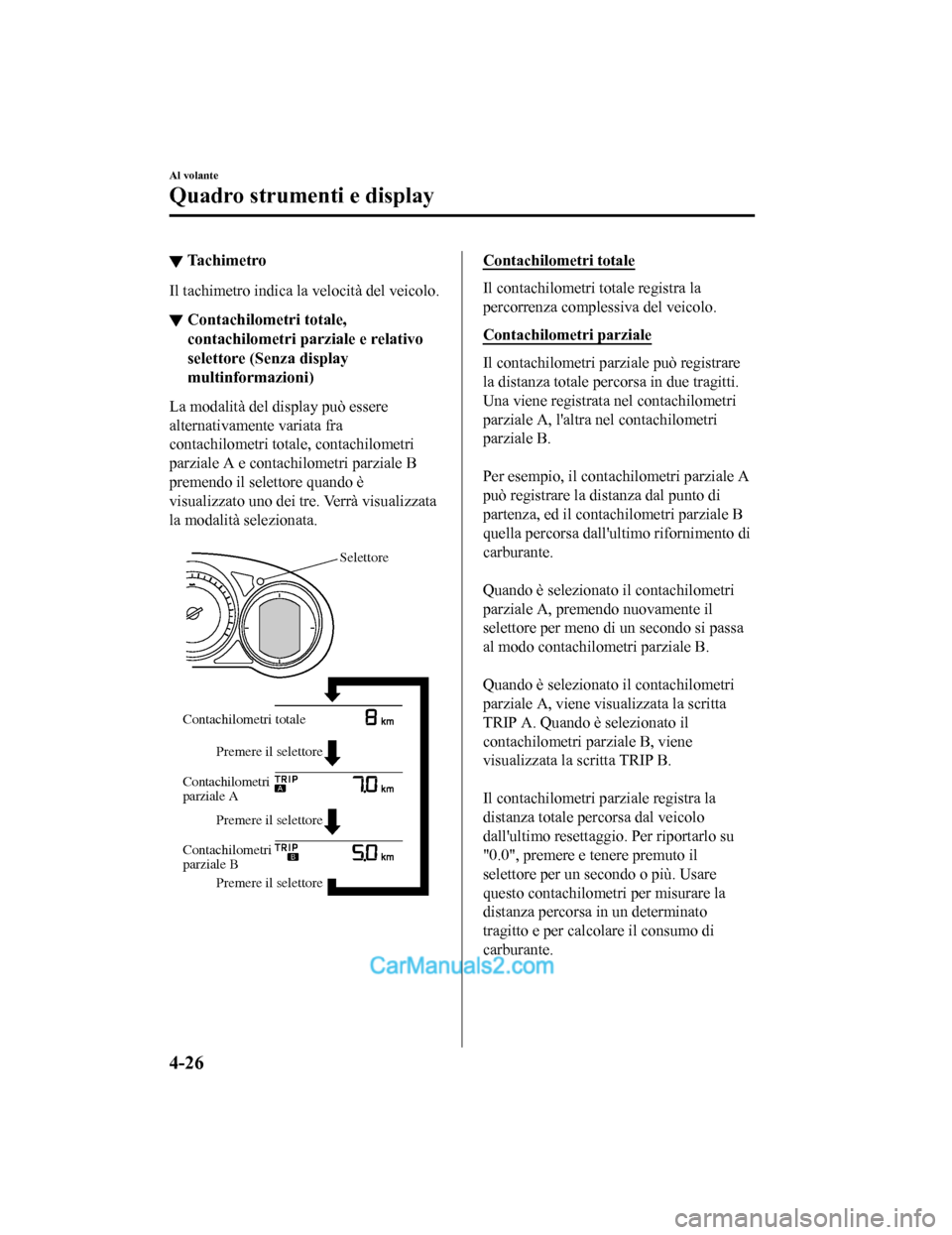

▼Tachimetro
Il tachimetro indica la velocità del veicolo.
▼Contachilometri totale,
contachilometri parziale e relativo
selettore (Senza display
multinformazioni)
La modalità del display può essere
alternativamente variata fra
contachilometri totale, contachilometri
parziale A e contachilometri parziale B
premendo il selettore quando è
visualizzato uno dei tre.
Verrà visualizzata
la modalità selezionata.

Selettore
Premere il selettore Premere il selettore
Premere il selettore
Contachilometri totale
Contachilometri
parziale A
Contachilometri
parziale B

Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale percorsa in due tragitti.
Una viene registrata nel contachilometri
parziale A, l'altra nel contachilometri
parziale B.

Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, premendo nuovamente il
selettore per meno di un secondo si passa
al modo contachilometri parziale B.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall'ultimo resettaggi
o. Per riportarlo su
"0.0", premere e tenere premuto il
selettore per un secondo o più. Usare
questo contachilometri per misurare la
distanza percorsa in un determinato
tragitto e per calcolare il consumo di
carburante.
Al volante
Quadro strumenti e display
4-26
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

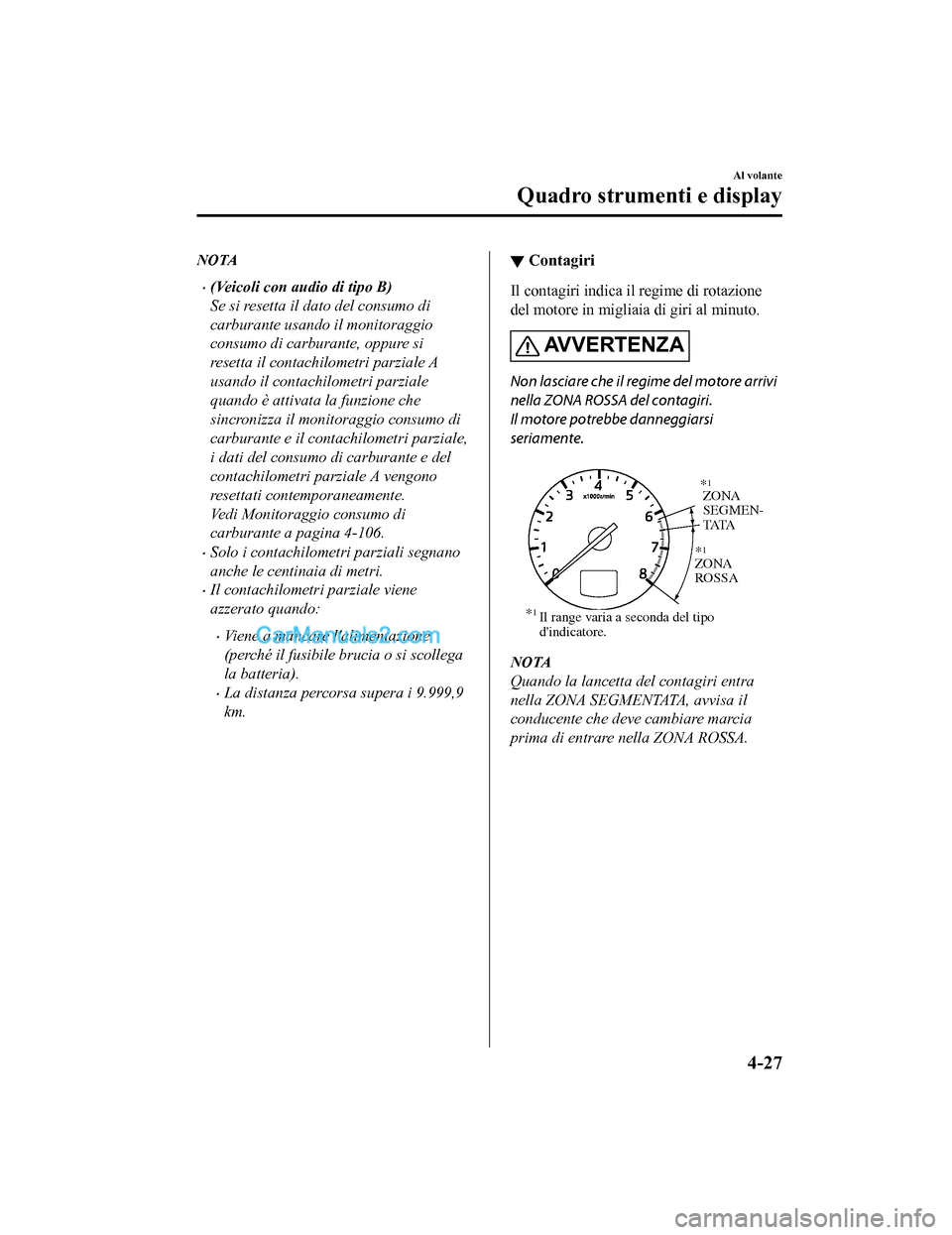

NOTA
•(Veicoli con audio di tipo B)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio consumo di
carburante e il contachilometri parziale,
i dati del consumo di carburante e del
contachilometri parziale A vengono
resettati contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-106.
•Solo i contachilometri parziali segnano
anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si scollega
la batteria).
•La distanza percorsa supera i 9.999,9
km.
▼ Contagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
AV V E R T E N Z A
Non lasciare che il regime del motore arrivi
nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.

ZONA
SEGMEN-
TATA
ZONA
ROSSA
*
1Il range varia a seconda del tipo
d'indicatore. *
1
*1
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
Al volante
Quadro strumenti e display
4-27
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

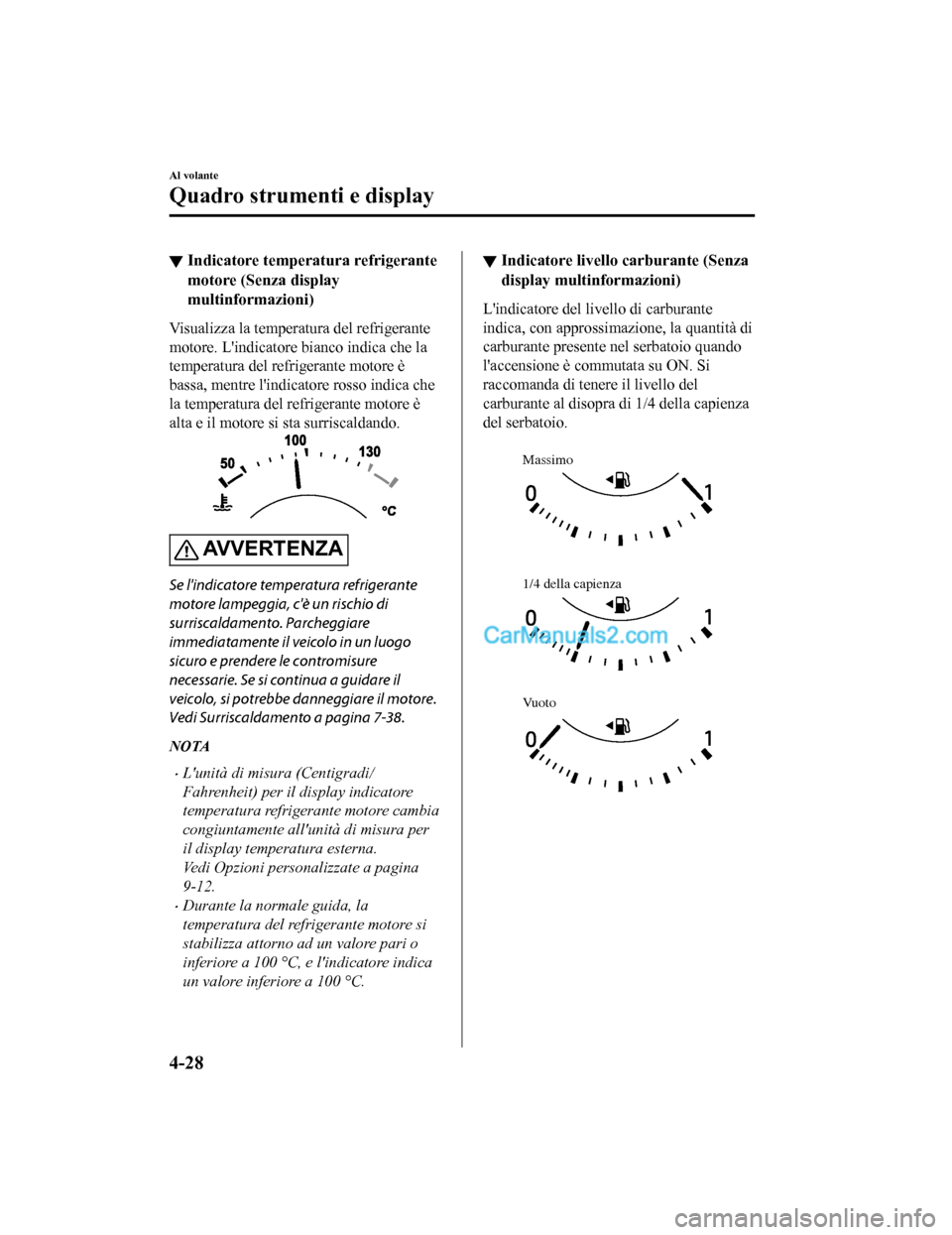

▼Indicatore temperatura refrigerante
motore (Senza display
multinformazioni)
Visualizza la temperatura del refrigerante
motore. L'indicatore bianco indica che la
temperatura del ref
rigerante motore è
bassa, mentre l'indicatore rosso indica che
la temperatura del refrigerante motore è
alta e il motore si sta surriscaldando.
AVVERTENZA
Se l'indicatore temperatura refrigerante
motore lampeggia, c'è un rischio di
surriscaldamento. Parcheggiare
immediatamente il veicolo in un luogo
sicuro e prendere le contromisure
necessarie. Se si continua a guidare il
veicolo, si potrebbe danneggiare il motore.
Vedi Surriscaldamento a pagina 7-38.
NOTA
•L'unità di misura (Centigradi/
Fahrenheit) per il display indicatore
temperatura refrigerante motore cambia
congiuntamente all'un ità di misura per
il display temperatura esterna.
Vedi Opzioni personalizzate a pagina
9-12.
•Durante la normale guida, la
temperatura del refrigerante motore si
stabilizza attorno ad un valore pari o
inferiore a 100 °C, e l'indicatore indica
un valore inferiore a 100 °C.
▼ Indicatore livello carburante (Senza
display multinformazioni)
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.

Massimo
1/4 della capienza
Vuoto
Al volante
Quadro strumenti e display
4-28
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

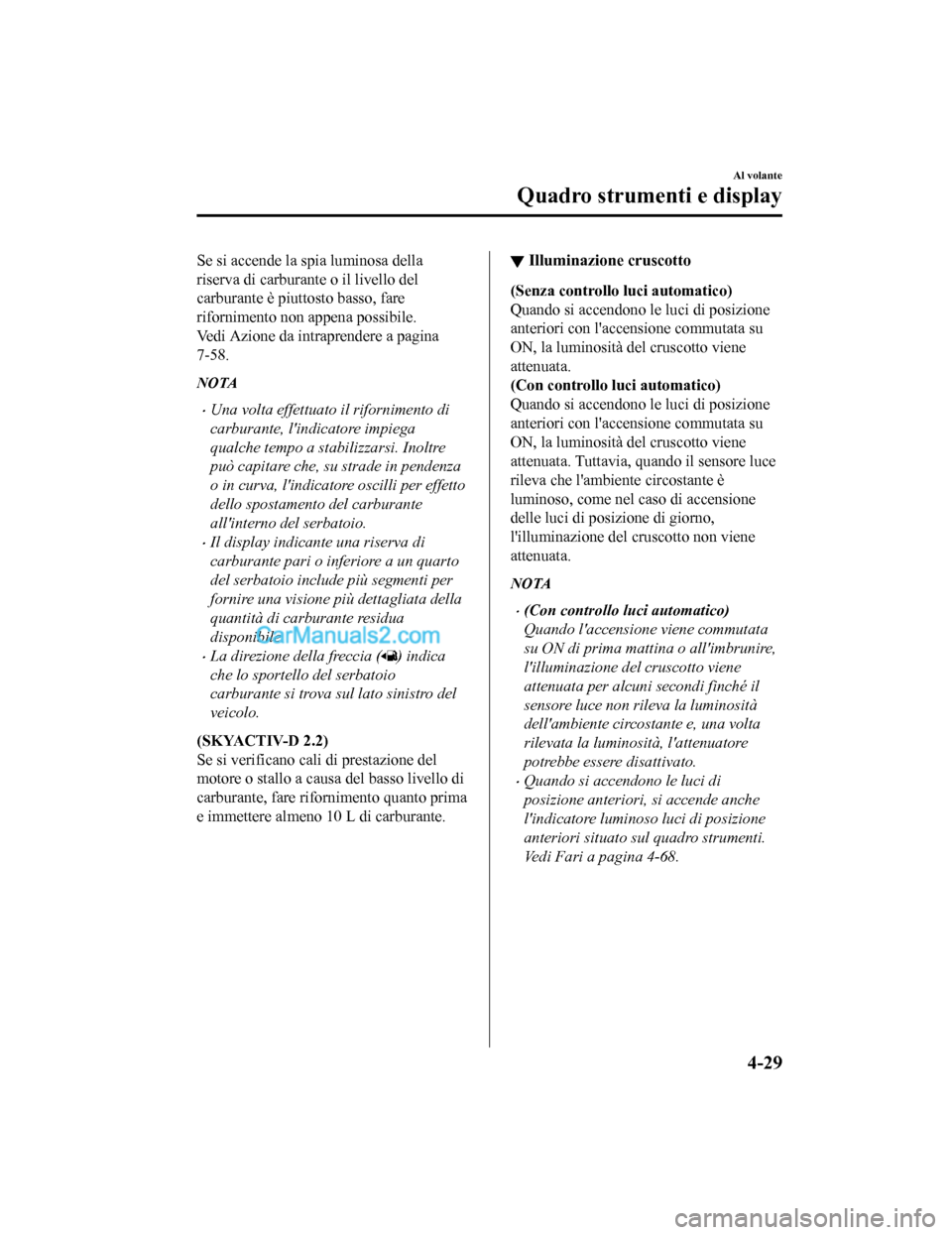

Se si accende la spia luminosa della
riserva di carburante o il livello del
carburante è piuttosto basso, fare
rifornimento non appena possibile.
Vedi Azione da intraprendere a pagina
7-58.
NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un quarto
del serbatoio include più segmenti per
fornire una visione più dettagliata della
quantità di carburante residua
disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro del
veicolo.
(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a caus a del basso livello di
carburante, fare rifornimento quanto prima
e immettere almeno 10 L di carburante.
▼ Illuminazione cruscotto
(Senza controllo luci automatico)
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata.
(Con controllo luci automatico)
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata. Tuttavia, quando il sensore luce
rileva che l'ambiente circostante è
luminoso, come nel caso di accensione
delle luci di posizione di giorno,
l'illuminazione del cruscotto non viene
attenuata.
NOTA
•(Con controllo luci automatico)
Quando l'accensione viene commutata
su ON di prima mattina o all'imbrunire,
l'illuminazione del cruscotto viene
attenuata per alcuni secondi finché il
sensore luce non rileva la luminosità
dell'ambiente circostante e, una volta
rilevata la luminosità, l'attenuatore
potrebbe essere disattivato.
•Quando si accendono le luci di
posizione anteriori, si accende anche
l'indicatore luminoso luci di posizione
anteriori situato sul quadro strumenti.
Vedi Fari a pagina 4-68.
Al volante
Quadro strumenti e display
4-29
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

La luminosità del quadro strumenti e delle
luci d'illuminazione cruscotto si può
regolare ruotando la manopola.
•La luminosità si attenua ruotando la
manopola verso sinistra. Si avvertirà una
segnalazione acustica nel momento in
cui la manopola ha raggiunto la
posizione di massima attenuazione.
•La luminosità s'intensifica ruotando la
manopola verso destra.
Attenuazione luminosità
Incremento luminosità
Funzione di esclusione attenuatore di
luminosità
L'attenuatore di luminosità può essere
disattivato ruotando la manopola di
regolazione illuminazione cruscotto a
destra fino a quando si avverte una
segnalazione acustica mentre la luminosità
del cruscotto si attenua con l'accensione
commutata su ON. Se la visibilità del
quadro strumenti risulta ridotta a causa del
riflesso prodotto dalla luminosità
dell'ambiente, disattivare l'attenuatore di
luminosità.
NOTA
•(Con display multinformazioni)
L'attenuatore di luminosità può essere
disattivato premendo la manopola di
regolazione illuminazione cruscotto.
•Quando l'attenuatore di luminosità è
disattivato, la luminosità del quadro
strumenti non può essere attenuata
anche se le luci di posizione anteriori
sono accese.
•Quando l'attenuatore di luminosità è
disattivato, lo schermo nel display
centrale rimane costantemente nel modo
schermo diurno.
▼ Display temperatura esterna (Senza
display multinformazioni)
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
•Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
Al volante
Quadro strumenti e display
4-30
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

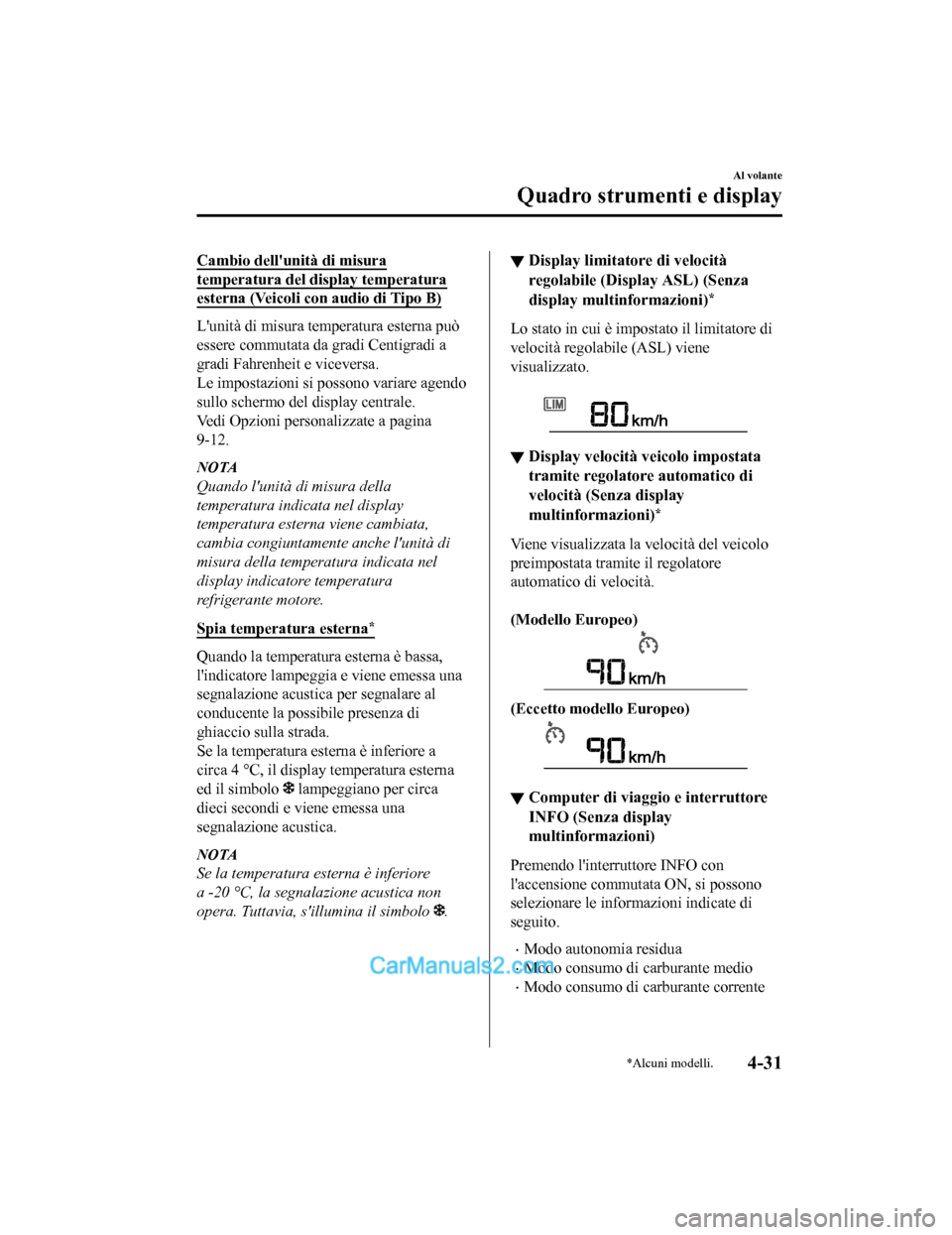

Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con audio di Tipo B)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Opzioni personalizzate a pagina
9-12.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Spia temperatura esterna
*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
▼ Display limitatore di velocità
regolabile (Display ASL) (Senza
display multinformazioni)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato.

▼Display velocità veicolo impostata
tramite regolatore automatico di
velocità (Senza display
multinformazioni)
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

(Modello Europeo)
(Eccetto modello Europeo)
▼Computer di viaggio e interruttore
INFO (Senza display
multinformazioni)
Premendo l'interruttore INFO con
l'accensione commutata ON, si possono
selezionare le informazioni indicate di
seguito.
•Modo autonomia residua
•Modo consumo di carburante medio
•Modo consumo di carburante corrente
Al volante
Quadro strumenti e display
*Alcuni modelli.4-31
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

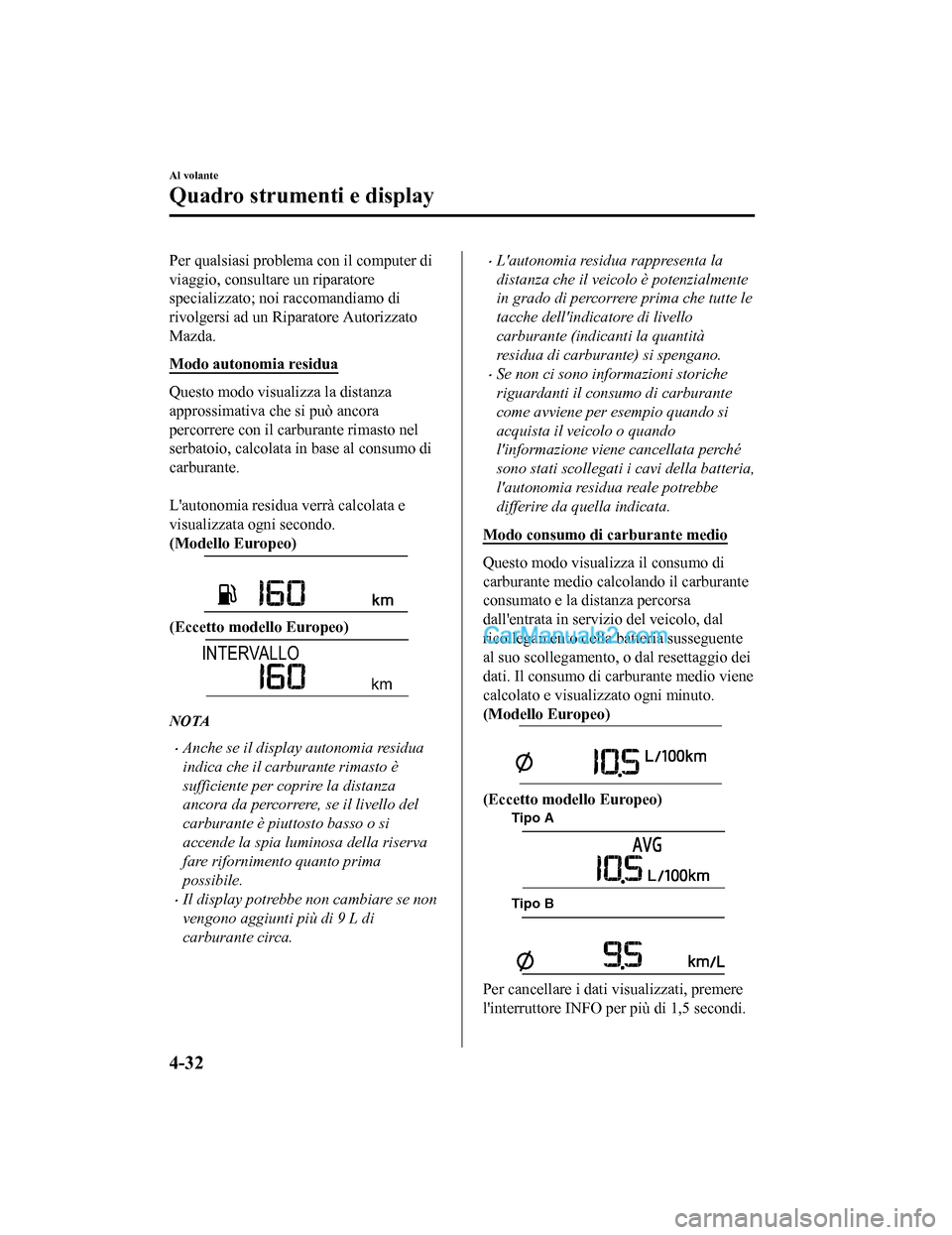

Per qualsiasi problema con il computer di
viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora
percorrere con il carburante rimasto nel
serbatoio, calcolata in base al consumo di
carburante.

L'autonomia residua verrà calcolata e
visualizzata ogni secondo.
(Modello Europeo)
(Eccetto modello Europeo)
INTERVALLO
km
NOTA
•Anche se il display autonomia residua
indica che il carburante rimasto è
sufficiente per coprire la distanza
ancora da percorrere, se il livello del
carburante è piuttosto basso o si
accende la spia luminosa della riserva
fare rifornimento quanto prima
possibile.
•Il display potrebbe non cambiare se non
vengono aggiunti più di 9 L di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è potenzialmente
in grado di percorrere prima che tutte le
tacche dell'indicatore di livello
carburante (indicanti la quantità
residua di carburante) si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata perché
sono stati scollegati i cavi della batteria,
l'autonomia residua reale potrebbe
differire da quella indicata.
Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
(Modello Europeo)
(Eccetto modello Europeo)
Tipo A
Tipo B
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Al volante
Quadro strumenti e display
4-32
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

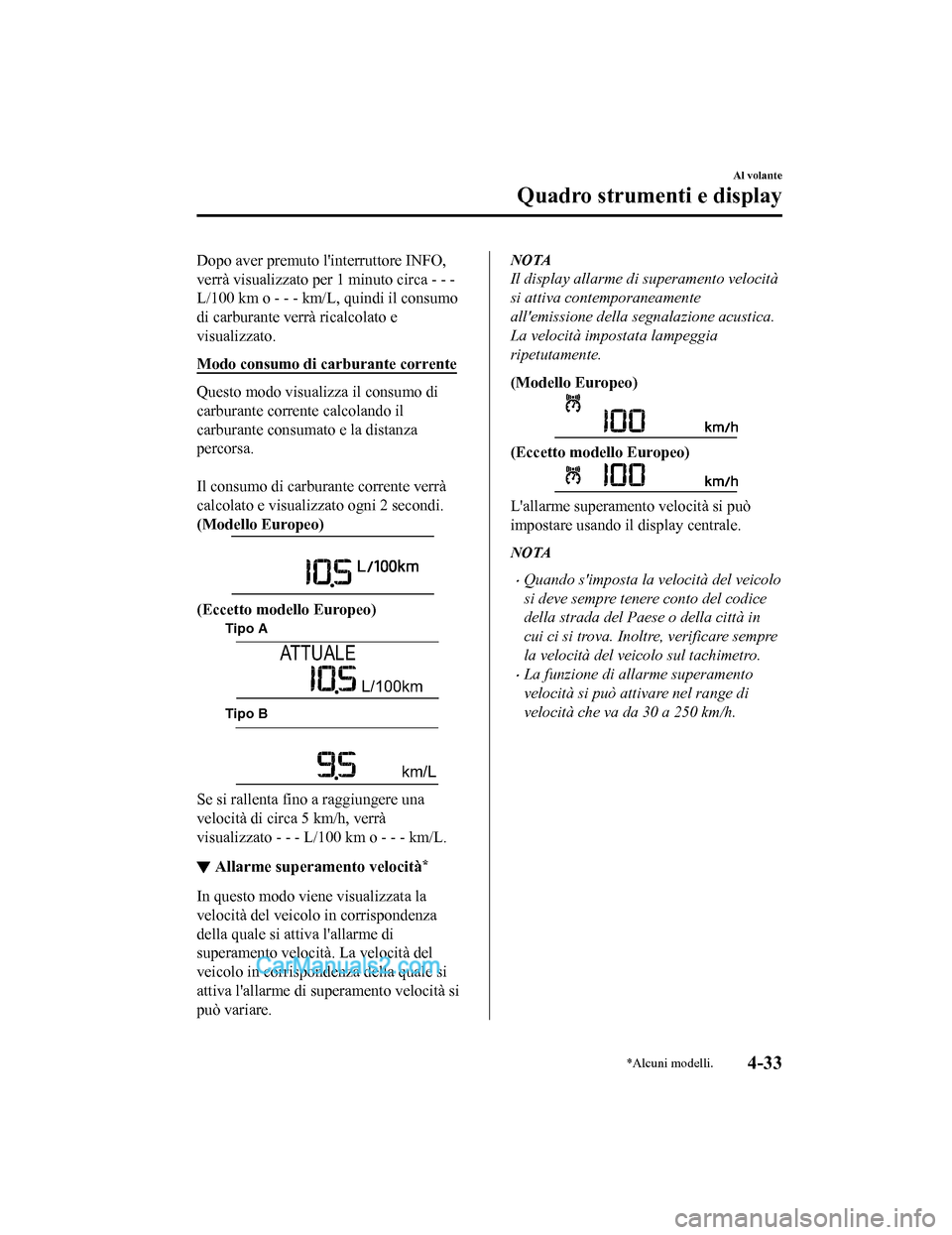

Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km o - - - km/L, quindi il consumo
di carburante verrà ricalcolato e
visualizzato.
Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il
carburante consumato e la distanza
percorsa.

Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.
(Modello Europeo)
(Eccetto modello Europeo)
Tipo A
Tipo B
ATTUALE
L/100kmkm/L
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato - - - L/100 km o - - - km/L.
▼Allarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento velocità
si attiva contemporaneamente
all'emissione della segnalazione acustica.
La velocità impostata lampeggia
ripetutamente.
(Modello Europeo)
(Eccetto modello Europeo)
L'allarme superamento velocità si può
impostare usando il display centrale.
NOTA
•Quando s'imposta la velocità del veicolo
si deve sempre tenere conto del codice
della strada del Paese o della città in
cui ci si trova. Inoltre, verificare sempre
la velocità del veico
lo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-33
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

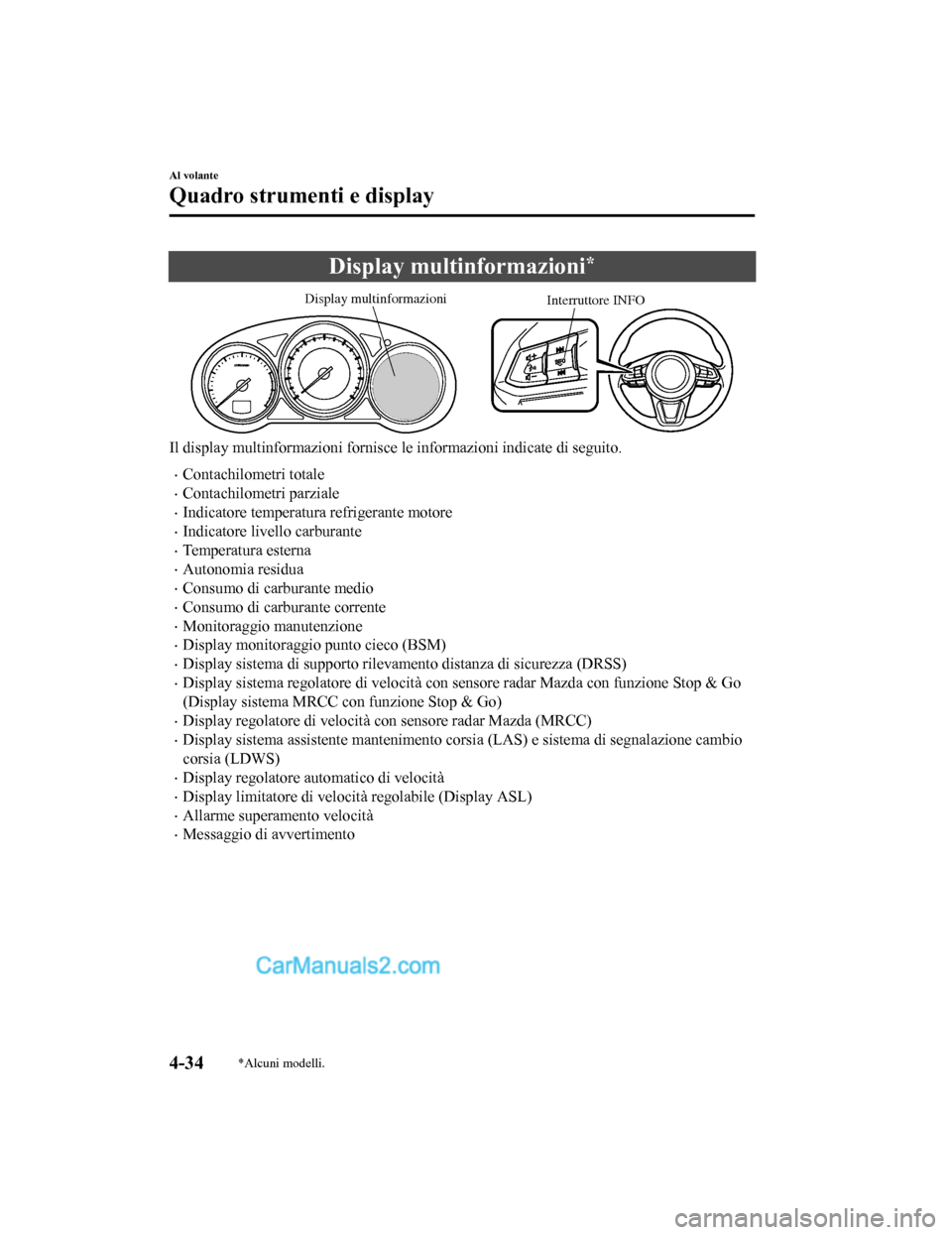

Display multinformazioni*
Interruttore INFO
Display multinformazioni
Il display multinformazioni fornisce
le informazioni indicate di seguito.
•Contachilometri totale
•Contachilometri parziale
•Indicatore temperatura refrigerante motore
•Indicatore livello carburante
•Temperatura esterna
•Autonomia residua
•Consumo di carburante medio
•Consumo di carburante corrente
•Monitoraggio manutenzione
•Display monitoraggio punto cieco (BSM)
•Display sistema di supporto rilevamento distanza di sicurezza (DRSS)
•Display sistema regolatore di velocità con sensore radar Mazda con funzione Stop & Go
(Display sistema MRCC con funzione Stop & Go)
•Display regolatore di velocità con sensore radar Mazda (MRCC)
•Display sistema assistente mantenimento corsia (LAS) e sistema di segnalazione cambio
corsia (LDWS)
•Display regolatore automatico di velocità
•Display limitatore di velocità regolabile (Display ASL)
•Allarme superamento velocità
•Messaggio di avvertimento
Al volante
Quadro strumenti e display
4-34*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

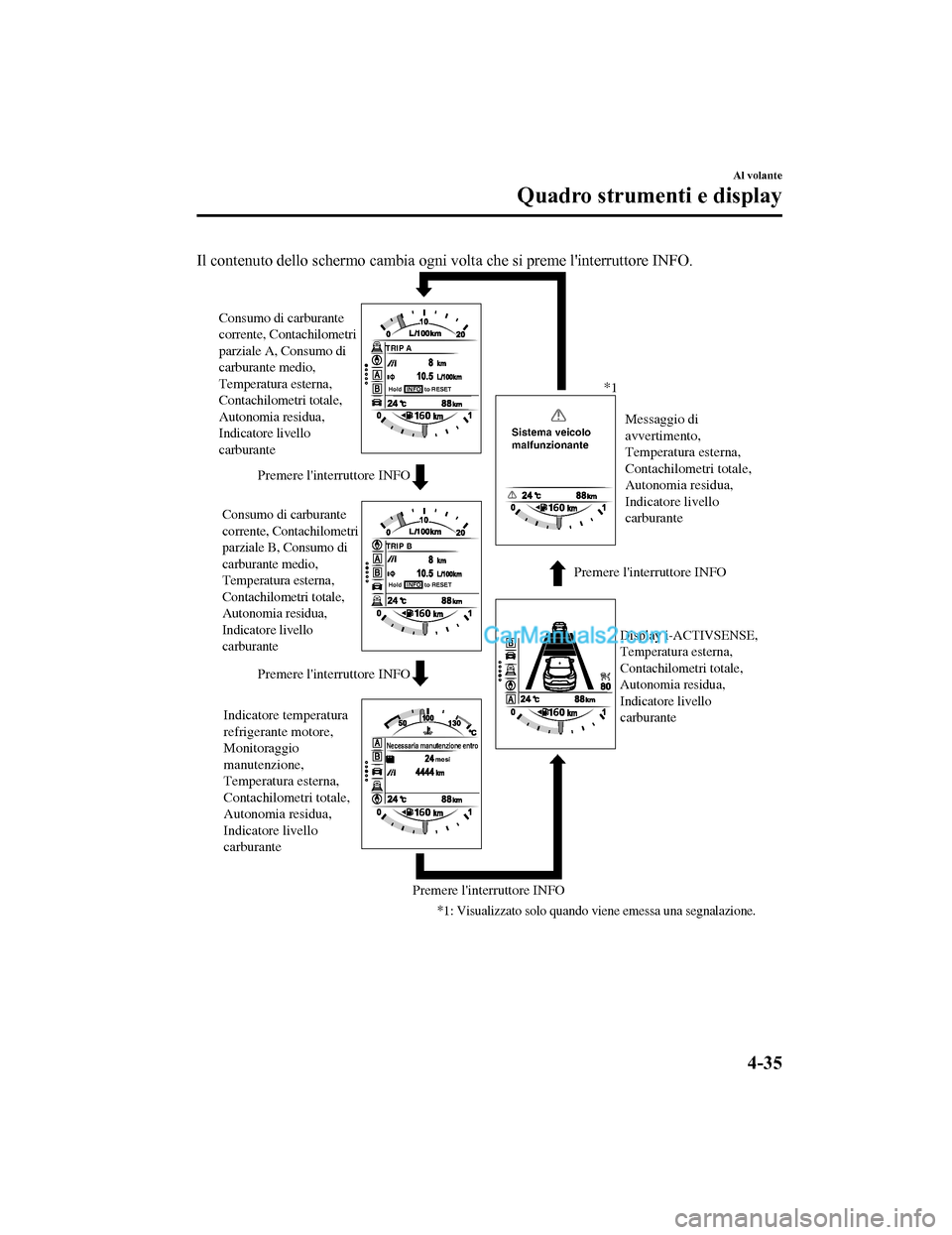

Il contenuto dello schermo cambia ogni volta che si preme l'interruttore INFO.
Premere l'interruttore INFO Premere l'interruttore INFOPremere l'interruttore INFO
Premere l'interruttore INFO
Consumo di carburante
corrente, Contachilometri
parziale A, Consumo di
carburante medio,
Temperatura esterna,
Contachilometri totale,
Autonomia residua,
Indicatore livello
carburante
Consumo di carburante
corrente, Contachilometri
parziale B, Consumo di
carburante medio,
Temperatura esterna,
Contachilometri totale,
Autonomia residua,
Indicatore livello
carburante
Indicatore temperatura
refrigerante motore,
Monitoraggio
manutenzione,
Temperatura esterna,
Contachilometri totale,
Autonomia residua,
Indicatore livello
carburante
Display i-ACTIVSENSE,
Temperatura esterna,
Contachilometri totale,
Autonomia residua,
Indicatore livello
carburante
Messaggio di
avvertimento,
Temperatura esterna,
Contachilometri totale,
Autonomia residua,
Indicatore livello
carburante
*1
*1: Visualizzato solo quando viene emessa una segnalazione.
TRIP A
TRIP B
Necessaria manutenzione entro
Hold INFO to RESET
Hold INFO to RESET
mesi
Sistema veicolo
malfunzionante
Al volante
Quadro strumenti e display
4-35
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
