MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

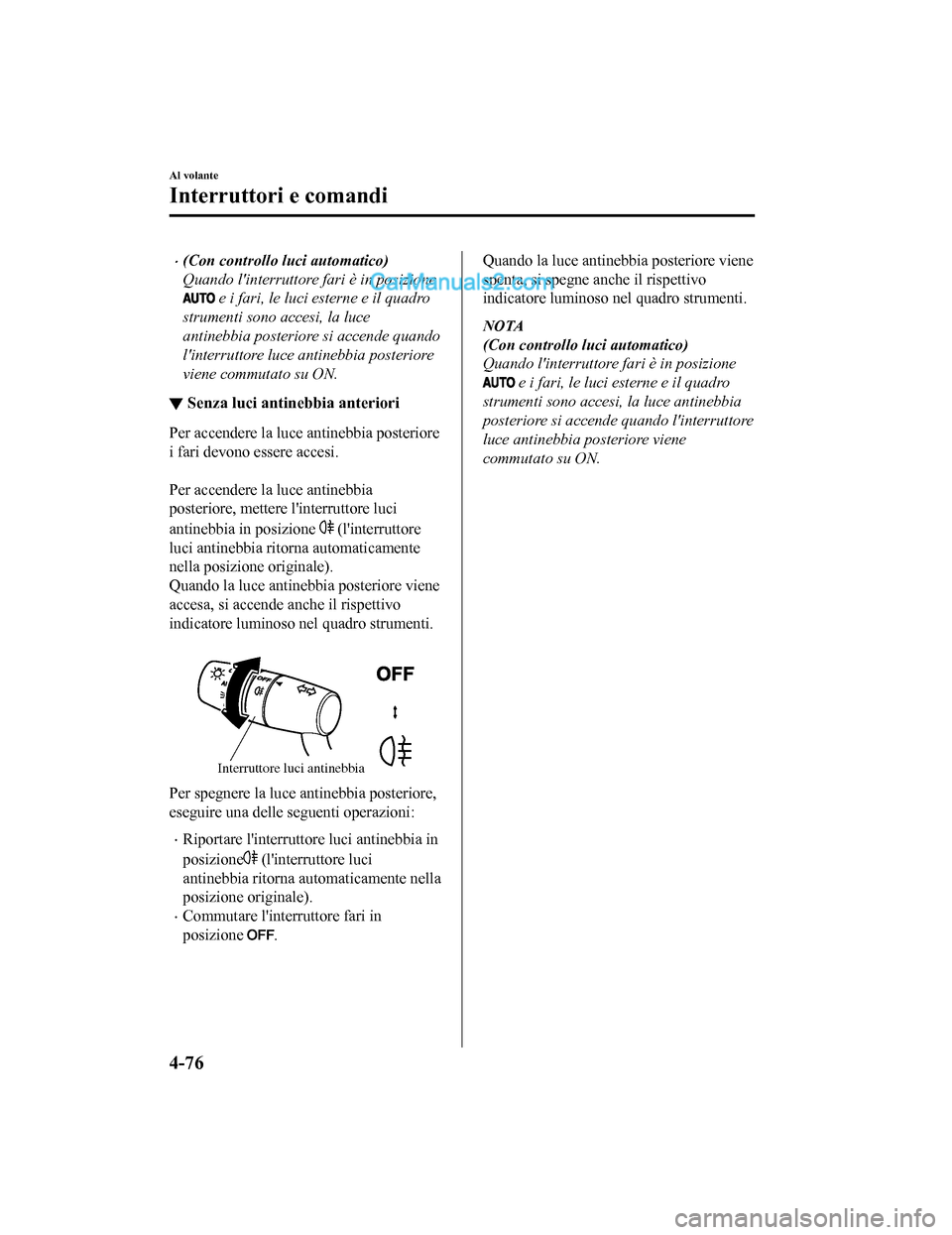

•(Con controllo luci automatico)
Quando l'interruttore fari è in posizione
e i fari, le luci esterne e il quadro
strumenti sono accesi, la luce
antinebbia posteriore si accende quando
l'interruttore luce antinebbia posteriore
viene commutato su ON.
▼ Senza luci antinebbia anteriori
Per accendere la luce antinebbia posteriore
i fari devono essere accesi.

Per accendere la luce antinebbia
posteriore, mettere l'interruttore luci
antinebbia in posizione
(l'interruttore
luci antinebbia rit orna automaticamente
nella posizione originale).
Quando la luce antinebbia posteriore viene
accesa, si accende anche il rispettivo
indicatore luminoso nel quadro strumenti.

Interruttore luci antinebbia
Per spegnere la luce antinebbia posteriore,
eseguire una delle seguenti operazioni:
•Riportare l'interruttore luci antinebbia in
posizione
(l'interruttore luci
antinebbia ritorna au tomaticamente nella
posizione originale).
•Commutare l'interruttore fari in
posizione
.
Quando la luce antinebbia posteriore viene
spenta, si spegne anche il rispettivo
indicatore luminoso nel quadro strumenti.
NOTA
(Con controllo luci automatico)
Quando l'interruttore fari è in posizione
e i fari, le luci esterne e il quadro
strumenti sono accesi, la luce antinebbia
posteriore si accende quando l'interruttore
luce antinebbia posteriore viene
commutato su ON.
Al volante
Interruttori e comandi
4-76
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

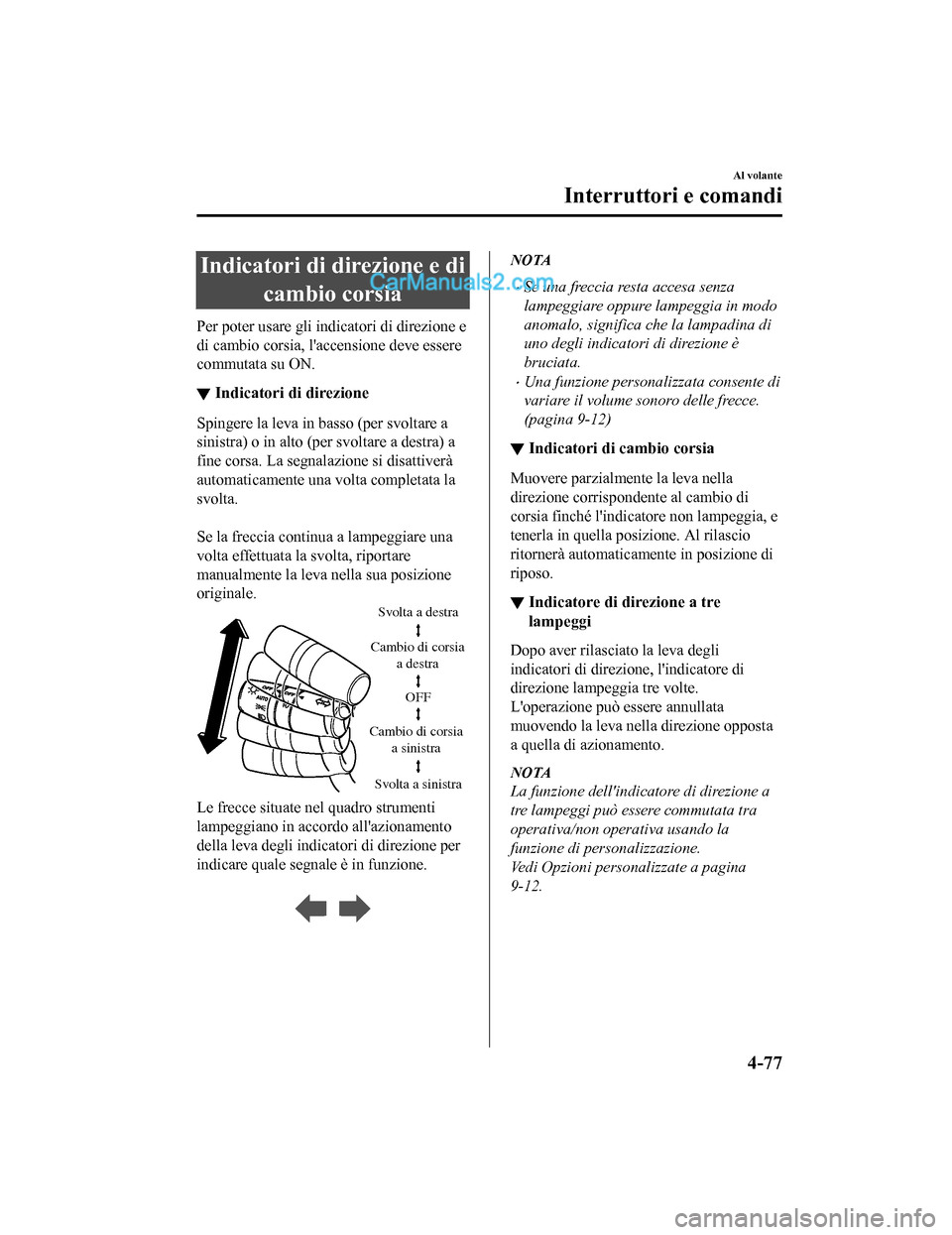

Indicatori di direzione e dicambio corsia
Per poter usare gli indicatori di direzione e
di cambio corsia, l'accensione deve essere
commutata su ON.
▼Indicatori di direzione
Spingere la leva in basso (per svoltare a
sinistra) o in alto (per svoltare a destra) a
fine corsa. La segnalazione si disattiverà
automaticamente una
volta completata la
svolta.

Se la freccia continua a lampeggiare una
volta effettuata la svolta, riportare
manualmente la leva nella sua posizione
originale.
Svolta a destra
Svolta a sinistra
Cambio di corsia
a destra
Cambio di corsia a sinistraOFF
Le frecce situate nel quadro strumenti
lampeggiano in accordo all'azionamento
della leva degli indicatori di direzione per
indicare quale segnale è in funzione.

NOTA
•Se una freccia resta accesa senza
lampeggiare oppure lampeggia in modo
anomalo, significa che la lampadina di
uno degli indicatori di direzione è
bruciata.
•Una funzione personalizzata consente di
variare il volume sonoro delle frecce.
(pagina 9-12)
▼
Indicatori di cambio corsia
Muovere parzialmente la leva nella
direzione corrispondente al cambio di
corsia finché l'indicatore non lampeggia, e
tenerla in quella posizione. Al rilascio
ritornerà automaticamen
te in posizione di
riposo.
▼ Indicatore di direzione a tre
lampeggi
Dopo aver rilasciato la leva degli
indicatori di direzione, l'indicatore di
direzione lampeggia tre volte.
L'operazione può essere annullata
muovendo la leva nella direzione opposta
a quella di azionamento.
NOTA
La funzione dell'indica
tore di direzione a
tre lampeggi può essere commutata tra
operativa/non operativa usando la
funzione di personalizzazione.
Vedi Opzioni personalizzate a pagina
9-12.
Al volante
Interruttori e comandi
4-77
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

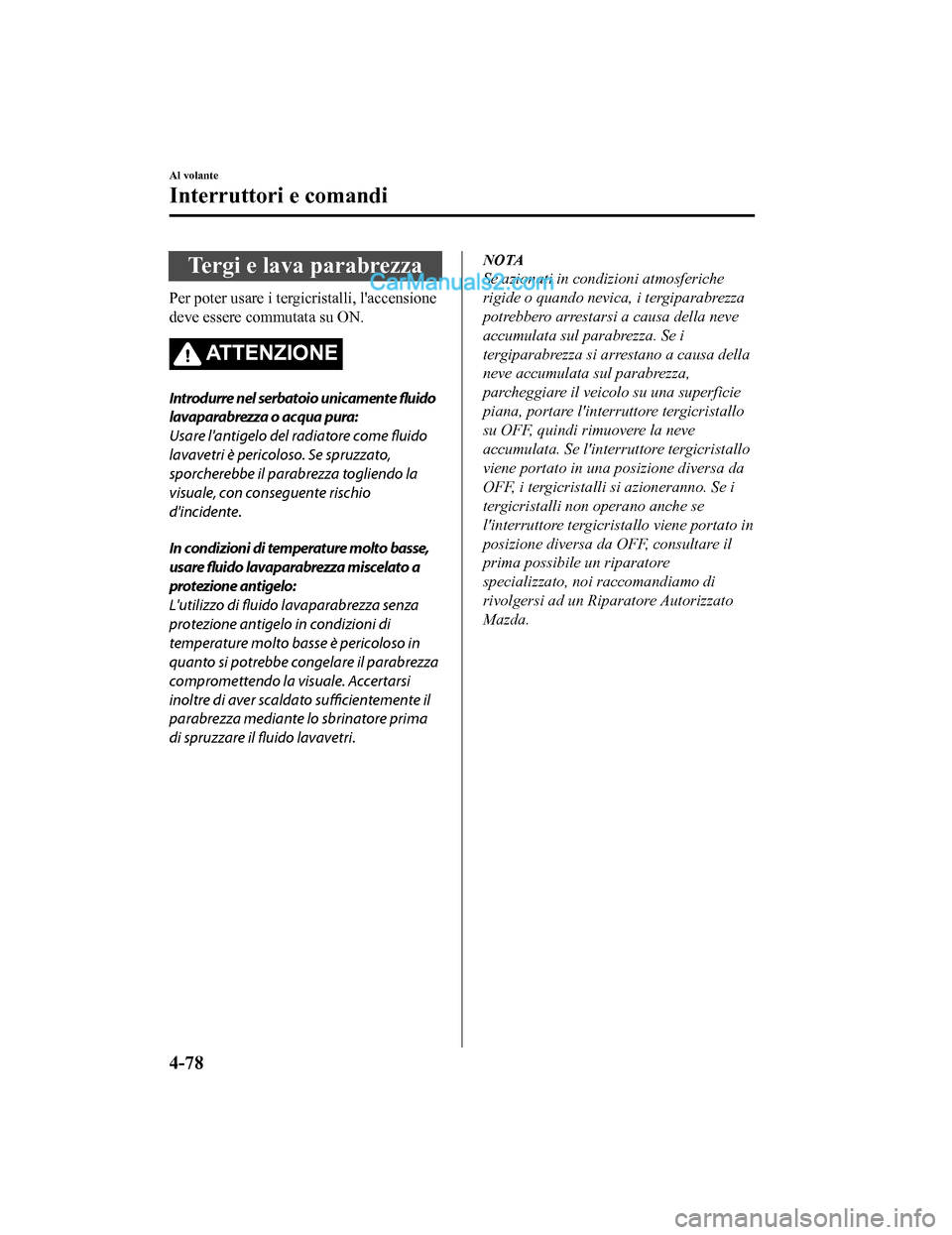

Tergi e lava parabrezza
Per poter usare i tergicristalli, l'accensione
deve essere commutata su ON.
AT T E N Z I O N E
Introdurre nel serbatoio unicamente fluido
lavaparabrezza o acqua pura:
Usare l'antigelo del radiatore come fluido
lavavetri è pericoloso. Se spruzzato,
sporcherebbe il parabrezza togliendo la
visuale, con conseguente rischio
d'incidente.
In condizioni di temperature molto basse,
usare fluido lavaparabrezza miscelato a
protezione antigelo:
L'utilizzo di fluido lavaparabrezza senza
protezione antigelo in condizioni di
temperature molto basse è pericoloso in
quanto si potrebbe congelare il parabrezza
compromettendo la visuale. Accertarsi
inoltre di aver scaldato sufficientemente il
parabrezza mediante lo sbrinatore prima
di spruzzare il fluido lavavetri.
NOTA
Se azionati in condizioni atmosferiche
rigide o quando nevica, i tergiparabrezza
potrebbero arrestarsi a causa della neve
accumulata sul parabrezza. Se i
tergiparabrezza si arrestano a causa della
neve accumulata sul parabrezza,
parcheggiare il veicolo su una superficie
piana, portare l'interruttore tergicristallo
su OFF, quindi rimuovere la neve
accumulata. Se l'interruttore tergicristallo
viene portato in una posizione diversa da
OFF, i tergicristalli si azioneranno. Se i
tergicristalli non operano anche se
l'interruttore tergicrist allo viene portato in
posizione diversa da OFF, consultare il
prima possibile un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Al volante
Interruttori e comandi
4-78
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

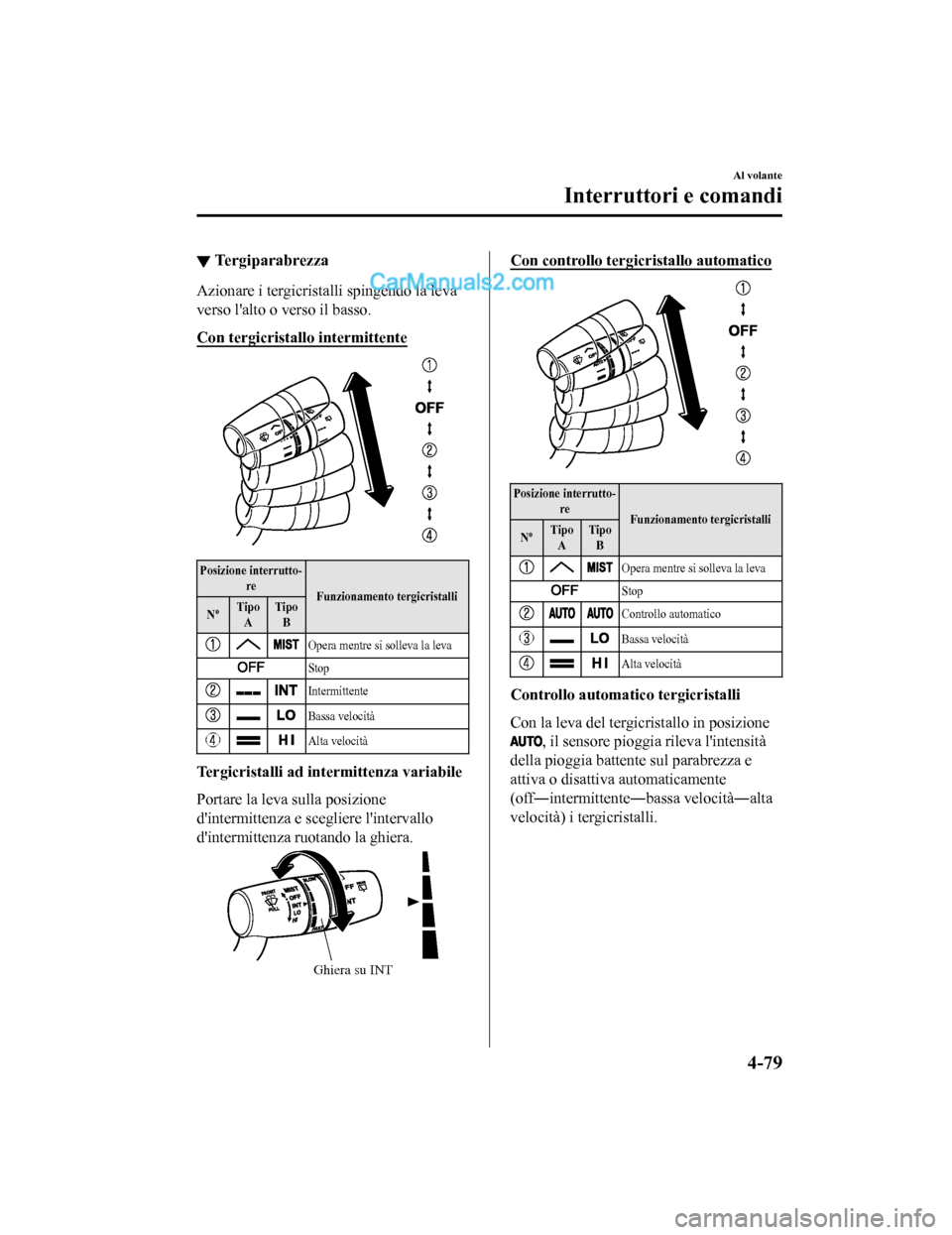

▼Tergiparabrezza
Azionare i tergicristalli spingendo la leva
verso l'alto o verso il basso.
Con tergicristallo intermittente
Posizione interrutto-
re Funzionamento tergicristalli
Nº Tipo
A Tipo
B
Opera mentre si solleva la leva
Stop
Intermittente
Bassa velocità
Alta velocità
Tergicristalli ad intermittenza variabile
Portare la leva sulla posizione
d'intermittenza e scegliere l'intervallo
d'intermittenza ruotando la ghiera.
Ghiera su INT
Con controllo tergic ristallo automatico
Posizione interrutto-
re Funzionamento tergicristalli
Nº Tipo
A Tipo
B
Opera mentre si solleva la leva
Stop
Controllo automatico
Bassa velocità
Alta velocità
Controllo automatico tergicristalli
Con la leva del tergicristallo in posizione
, il sensore pioggia rileva l'intensità
della pioggia battente sul parabrezza e
attiva o disattiva automaticamente
(off ―intermittente ―bassa velocità ―alta
velocità) i tergicristalli.

Al volante
Interruttori e comandi
4-79
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

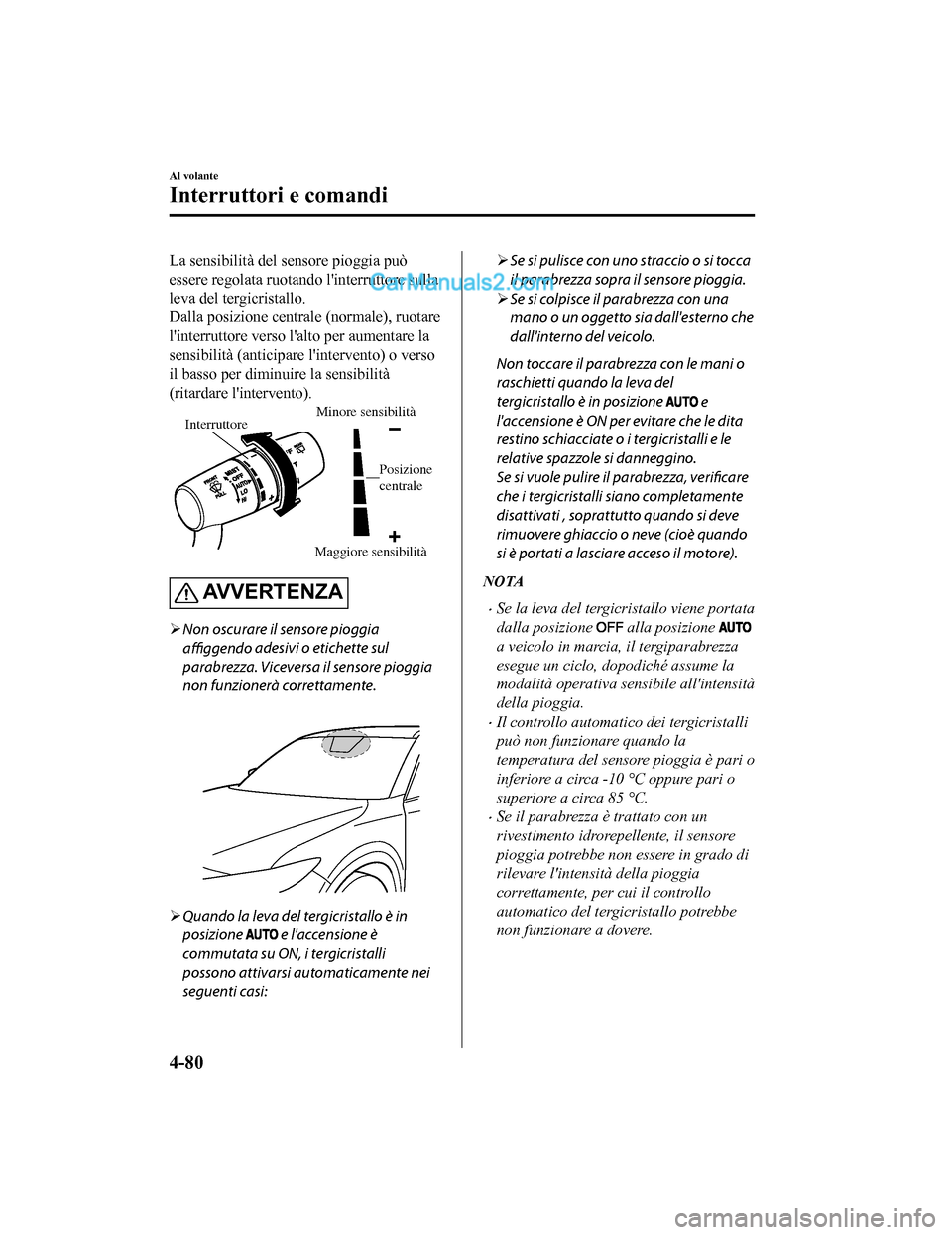

La sensibilità del sensore pioggia può
essere regolata ruotando l'interruttore sulla
leva del tergicristallo.
Dalla posizione centrale (normale), ruotare
l'interruttore verso l'alto per aumentare la
sensibilità (anticipare l'intervento) o verso
il basso per diminuire la sensibilità
(ritardare l'intervento).
Maggiore sensibilità
Minore sensibilitàInterruttore
Posizione
centrale
AVVERTENZA
 Non oscurare il sensore pioggia
affiggendo adesivi o etichette sul
parabrezza. Viceversa il sensore pioggia
non funzionerà correttamente.
 Quando la leva del tergicristallo è in
posizione
e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente nei
seguenti casi:
 Se si pulisce con uno straccio o si tocca
il parabrezza sopra il sensore pioggia.
 Se si colpisce il parabrezza con una
mano o un oggetto sia dall'esterno che
dall'interno del veicolo.
Non toccare il parabrezza con le mani o
raschietti quando la leva del
tergicristallo è in posizione
e
l'accensione è ON per evitare che le dita
restino schiacciate o i tergicristalli e le
relative spazzole si danneggino.
Se si vuole pulire il parabrezza, verificare
che i tergicristalli siano completamente
disattivati , soprattutto quando si deve
rimuovere ghiaccio o neve (cioè quando
si è portati a lasciare acceso il motore).
NOTA
•Se la leva del tergicristallo viene portata
dalla posizione
alla posizione
a veicolo in marcia, il tergiparabrezza
esegue un ciclo, dopodiché assume la
modalità operativa sensibile all'intensità
della pioggia.
•Il controllo automatico dei tergicristalli
può non funzionare quando la
temperatura del sensore pioggia è pari o
inferiore a circa -10 °C oppure pari o
superiore a circa 85 °C.
•Se il parabrezza è trattato con un
rivestimento idrorepellente, il sensore
pioggia potrebbe non essere in grado di
rilevare l'intensità della pioggia
correttamente, per cui il controllo
automatico del tergicristallo potrebbe
non funzionare a dovere.
Al volante
Interruttori e comandi
4-80
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

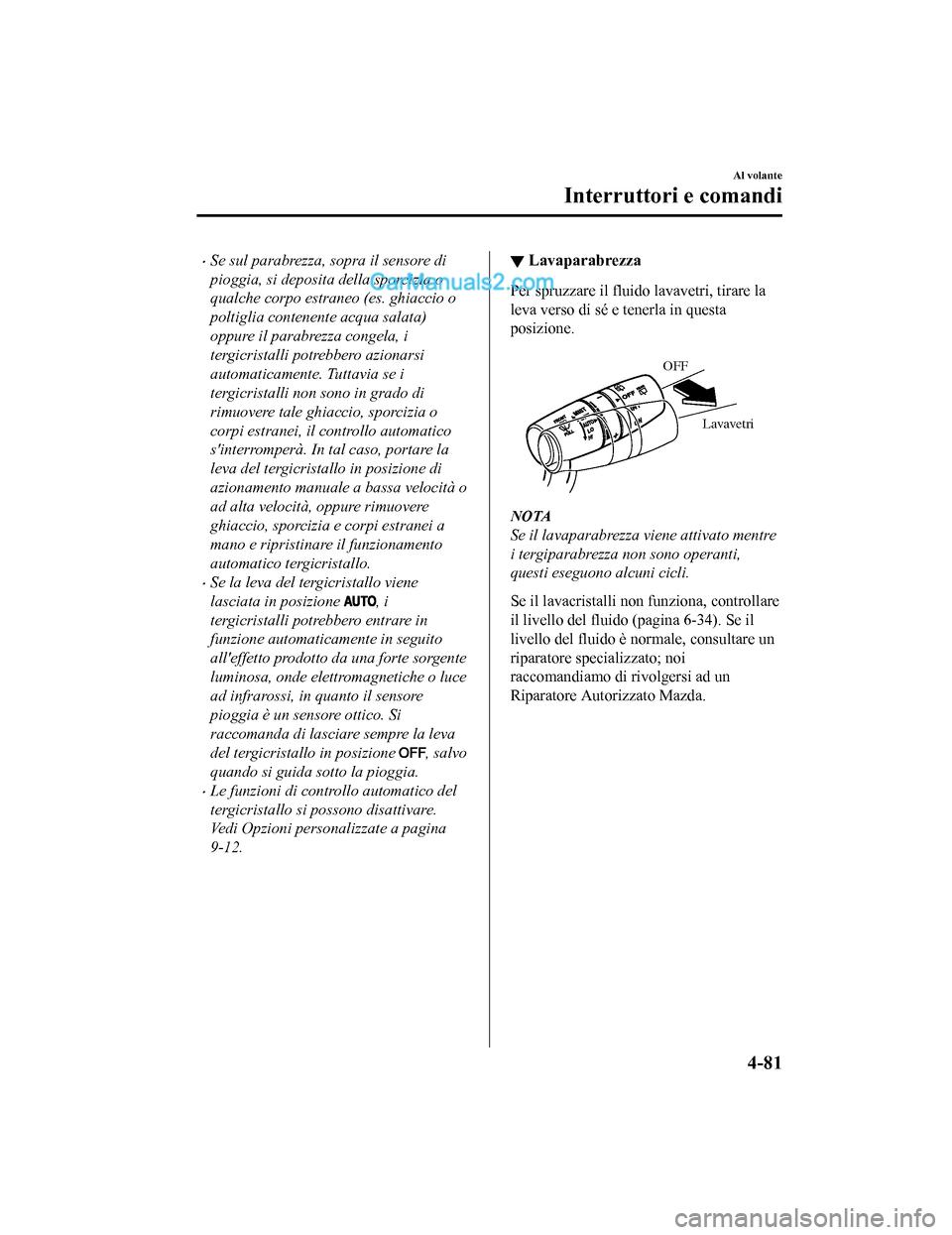

•Se sul parabrezza, sopra il sensore di
pioggia, si deposita della sporcizia o
qualche corpo estraneo (es. ghiaccio o
poltiglia contenente acqua salata)
oppure il parabrezza congela, i
tergicristalli potrebbero azionarsi
automaticamente. Tuttavia se i
tergicristalli non sono in grado di
rimuovere tale ghiaccio, sporcizia o
corpi estranei, il controllo automatico
s'interromperà. In tal caso, portare la
leva del tergicristallo in posizione di
azionamento manuale a bassa velocità o
ad alta velocità, oppure rimuovere
ghiaccio, sporcizia e corpi estranei a
mano e ripristinare il funzionamento
automatico tergicristallo.
•Se la leva del tergicristallo viene
lasciata in posizione
, i
tergicristalli potrebbero entrare in
funzione automaticamente in seguito
all'effetto prodotto da una forte sorgente
luminosa, onde elettromagnetiche o luce
ad infrarossi, in quanto il sensore
pioggia è un sensore ottico. Si
raccomanda di lasciare sempre la leva
del tergicristallo in posizione
, salvo
quando si guida sotto la pioggia.
•Le funzioni di controllo automatico del
tergicristallo si possono disattivare.
Vedi Opzioni personalizzate a pagina
9-12.
▼ Lavaparabrezza
Per spruzzare il fluido lavavetri, tirare la
leva verso di sé e tenerla in questa
posizione.

Lavavetri
OFF
NOTA
Se il lavaparabrezza viene attivato mentre
i tergiparabrezza non sono operanti,
questi eseguono alcuni cicli.
Se il lavacristalli non funziona, controllare
il livello del fluido (pagina 6-34). Se il
livello del fluido è normale, consultare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Al volante
Interruttori e comandi
4-81
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

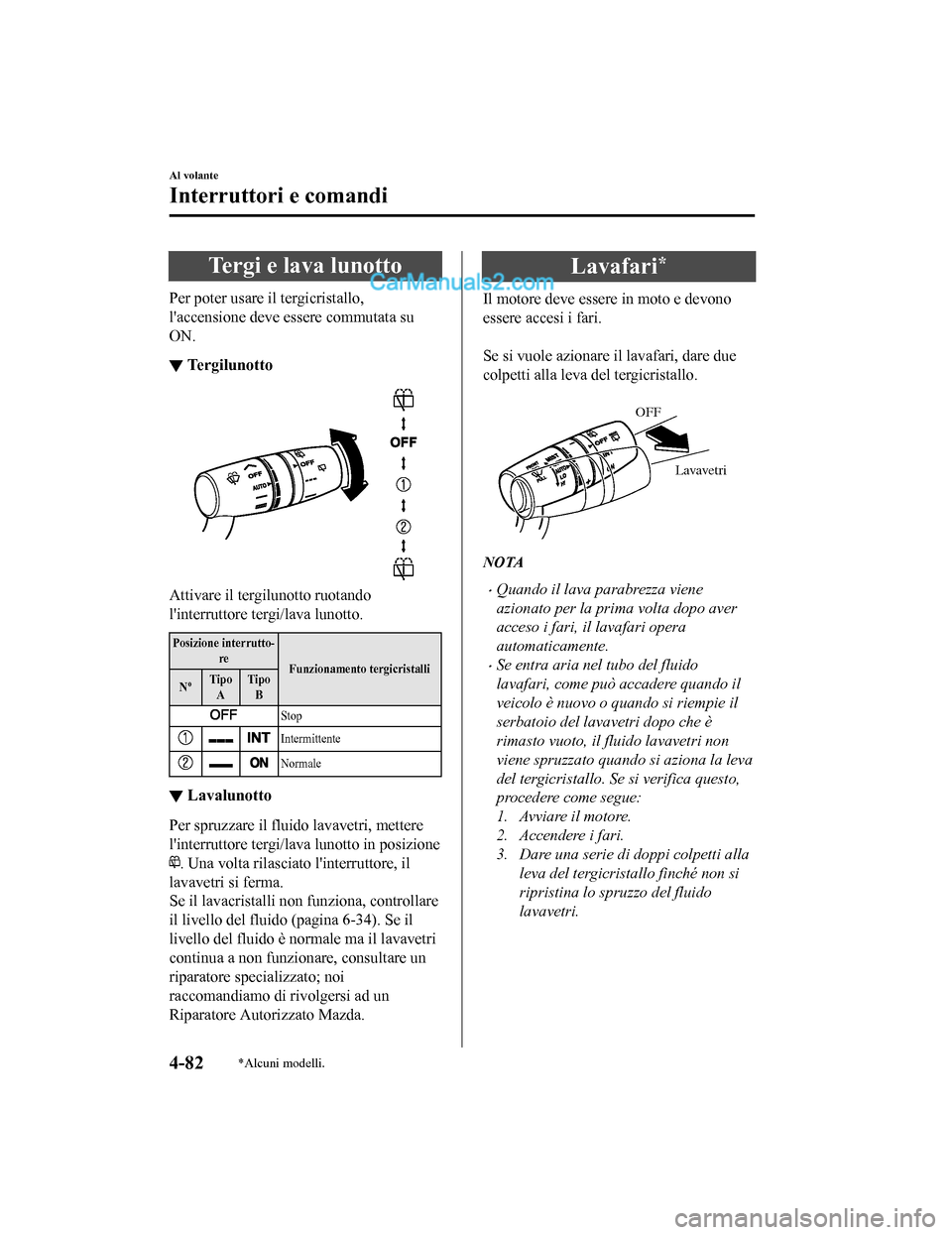

Tergi e lava lunotto
Per poter usare il tergicristallo,
l'accensione deve essere commutata su
ON.
▼Tergilunotto
Attivare il tergilunotto ruotando
l'interruttore tergi/lava lunotto.
Posizione interrutto-
re Funzionamento tergicristalli
Nº Tipo
A Tipo
B
Stop
Intermittente
Normale
▼ Lavalunotto
Per spruzzare il fluido lavavetri, mettere
l'interruttore tergi/lava lunotto in posizione
. Una volta rilasciato l'interruttore, il
lavavetri si ferma.
Se il lavacristalli non funziona, controllare
il livello del fluido (pagina 6-34). Se il
livello del fluido è normale ma il lavavetri
continua a non funzionare, consultare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Auto rizzato Mazda.
Lavafari*
Il motore deve essere in moto e devono
essere accesi i fari.

Se si vuole azionare il lavafari, dare due
colpetti alla leva del tergicristallo.

Lavavetri
OFF
NOTA
•Quando il lava parabrezza viene
azionato per la prima volta dopo aver
acceso i fari, il
lavafari opera
automaticamente.
•Se entra aria nel tubo del fluido
lavafari, come può accadere quando il
veicolo è nuovo o quando si riempie il
serbatoio del lavavetri dopo che è
rimasto vuoto, il fluido lavavetri non
viene spruzzato quando si aziona la leva
del tergicristallo. Se si verifica questo,
procedere come segue:
1. Avviare il motore.
2. Accendere i fari.
3. Dare una serie di doppi colpetti alla leva del tergicristallo finché non si
ripristina lo spruzzo del fluido
lavavetri.
Al volante
Interruttori e comandi
4-82*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

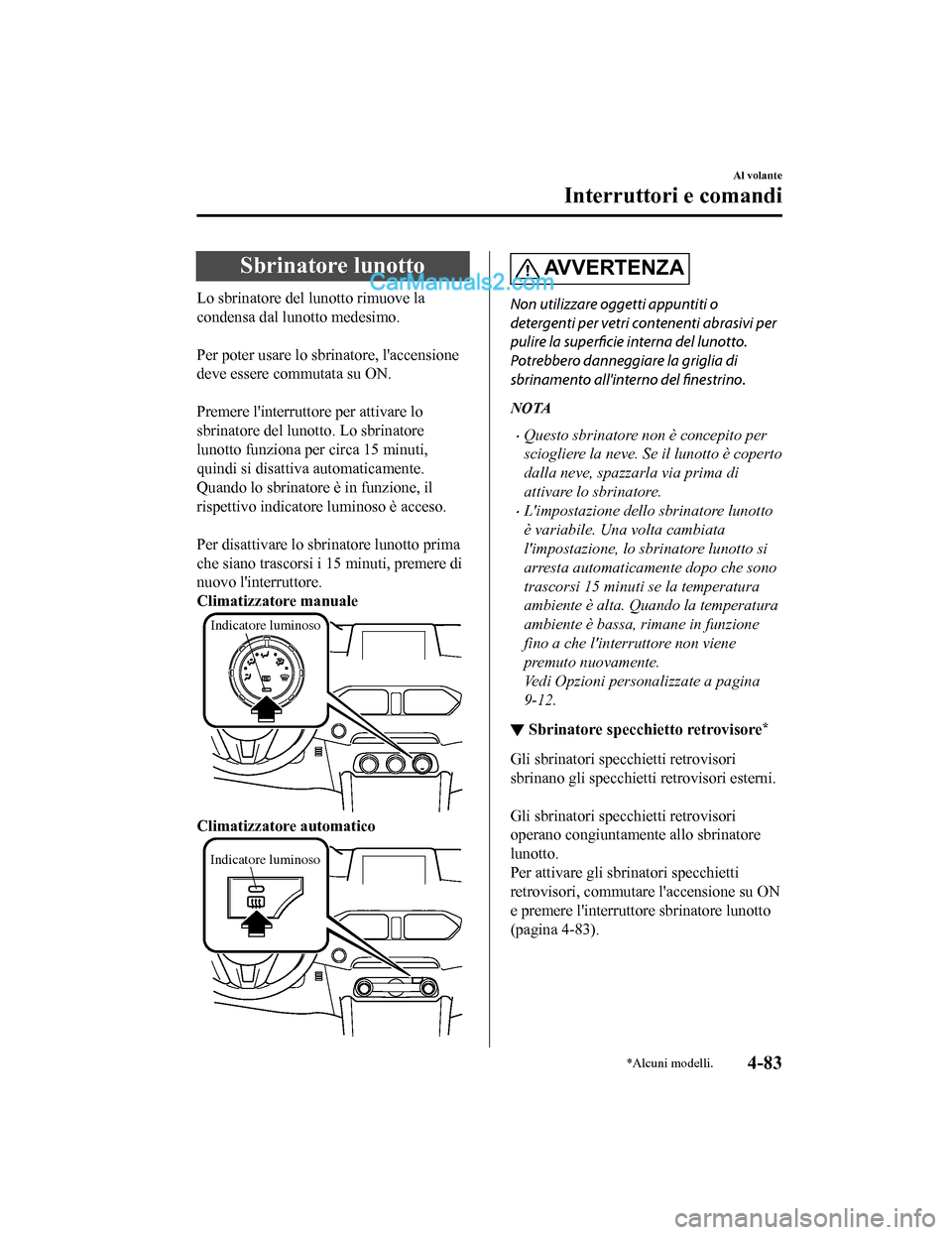

Sbrinatore lunotto
Lo sbrinatore del lunotto rimuove la
condensa dal lunotto medesimo.

Per poter usare lo sbrinatore, l'accensione
deve essere commutata su ON.

Premere l'interruttore per attivare lo
sbrinatore del lunotto. Lo sbrinatore
lunotto funziona per circa 15 minuti,
quindi si disattiva automaticamente.
Quando lo sbrinatore è in funzione, il
rispettivo indicatore luminoso è acceso.

Per disattivare lo sbri natore lunotto prima
che siano trascorsi i 15 minuti, premere di
nuovo l'interruttore.
Climatizzatore manuale
Indicatore luminoso
Climatizzatore automatico
Indicatore luminoso
AV V E R T E N Z A
Non utilizzare oggetti appuntiti o
detergenti per vetri contenenti abrasivi per
pulire la superficie interna del lunotto.
Potrebbero danneggiare la griglia di
sbrinamento all'interno del finestrino.
NOTA
•Questo sbrinatore non è concepito per
sciogliere la neve. Se il lunotto è coperto
dalla neve, spazzarla via prima di
attivare lo sbrinatore.
•L'impostazione dello sbrinatore lunotto
è variabile. Una volta cambiata
l'impostazione, lo sbrinatore lunotto si
arresta automaticamente dopo che sono
trascorsi 15 minuti se la temperatura
ambiente è alta. Quando la temperatura
ambiente è bassa, rimane in funzione
fino a che l'interruttore non viene
premuto nuovamente.
Vedi Opzioni personalizzate a pagina
9-12.
▼ Sbrinatore specchietto retrovisore*
Gli sbrinatori specchietti retrovisori
sbrinano gli specchietti retrovisori esterni.

Gli sbrinatori specchietti retrovisori
operano congiuntamente allo sbrinatore
lunotto.
Per attivare gli sbrinatori specchietti
retrovisori, commutare l'accensione su ON
e premere l'interruttore sbrinatore lunotto
(pagina 4-83).
Al volante
Interruttori e comandi
*Alcuni modelli.4-83
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

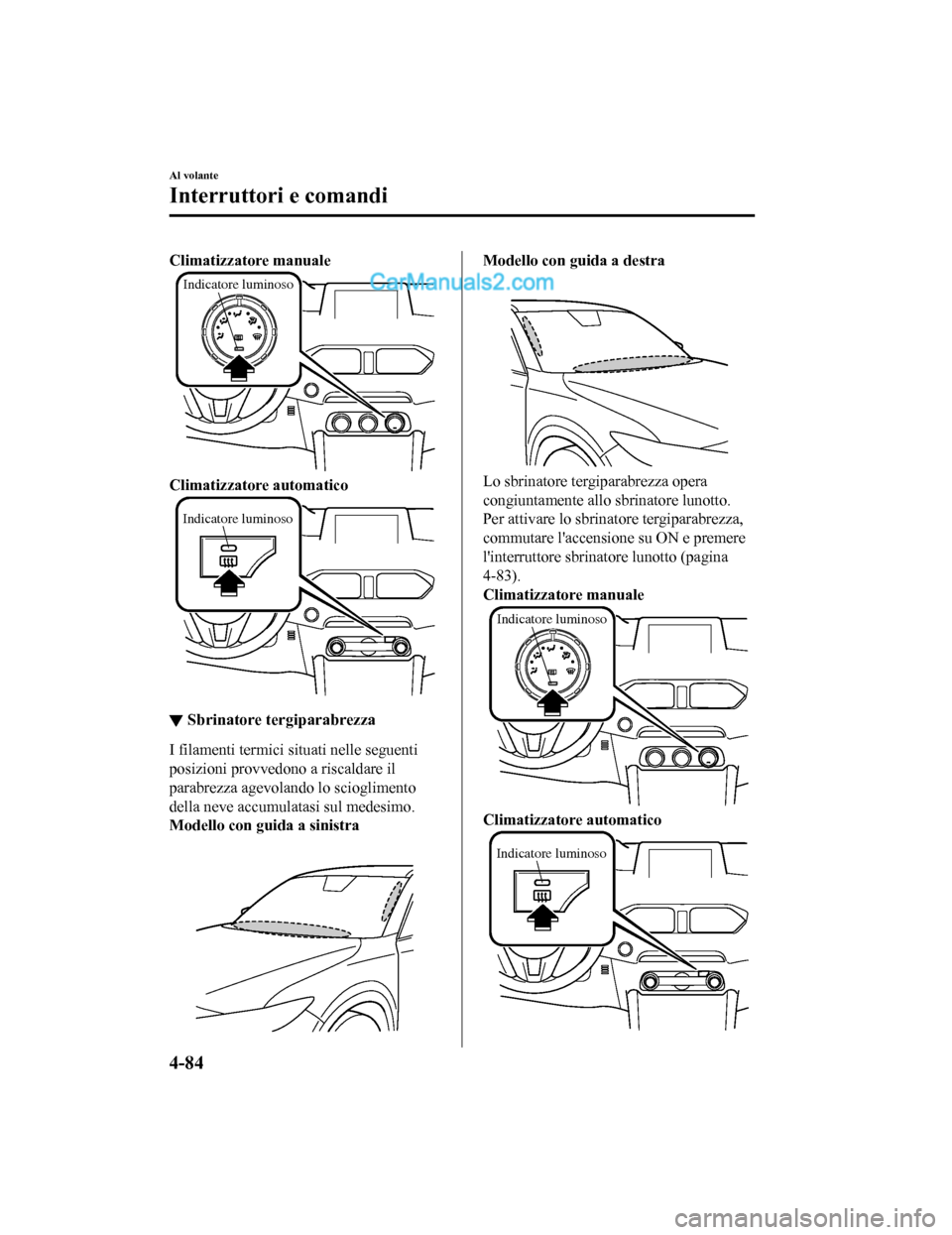

Climatizzatore manuale
Indicatore luminoso
Climatizzatore automatico
Indicatore luminoso
▼Sbrinatore tergiparabrezza
I filamenti termici situati nelle seguenti
posizioni provvedono a riscaldare il
parabrezza agevolando lo scioglimento
della neve accumulatasi sul medesimo.
Modello con guida a sinistra
Modello con guida a destra
Lo sbrinatore tergiparabrezza opera
congiuntamente allo sbrinatore lunotto.
Per attivare lo sbrin
atore tergiparabrezza,
commutare l'accensione su ON e premere
l'interruttore sbrinatore lunotto (pagina
4-83).
Climatizzatore manuale
Indicatore luminoso
Climatizzatore automatico
Indicatore luminoso
Al volante
Interruttori e comandi
4-84
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

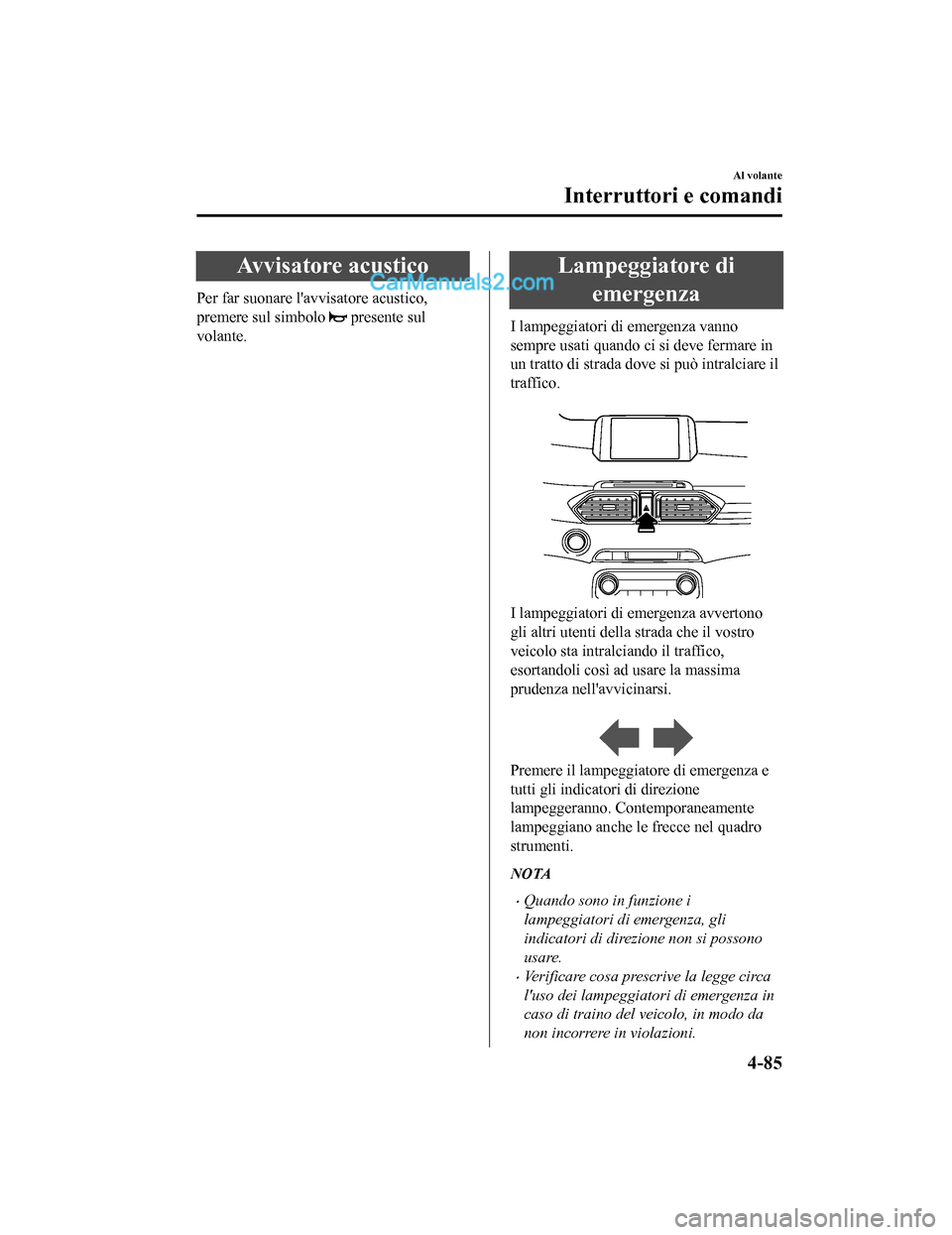

Avvisatore acustico
Per far suonare l'avvisatore acustico,
premere sul simbolo
presente sul
volante.
Lampeggiatore di
emergenza
I lampeggiatori di emergenza vanno
sempre usati quando ci si deve fermare in
un tratto di strada dove si può intralciare il
traffico.

I lampeggiatori di emergenza avvertono
gli altri utenti della strada che il vostro
veicolo sta intralciando il traffico,
esortandoli così ad usare la massima
prudenza nell'avvicinarsi.

Premere il lampeggiatore di emergenza e
tutti gli indicatori di direzione
lampeggeranno. Contemporaneamente
lampeggiano anche le frecce nel quadro
strumenti.
NOTA
•Quando sono in funzione i
lampeggiatori di emergenza, gli
indicatori di direzione non si possono
usare.
•Verificare cosa prescrive la legge circa
l'uso dei lampeggiatori di emergenza in
caso di traino del veicolo, in modo da
non incorrere in violazioni.
Al volante
Interruttori e comandi
4-85
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
