MAZDA MODEL CX-5 2017 Upute za uporabu (in Crotian)

Broj
funkcijeFunkcija*1
1Funkcija automatskog zaključavanja vrata je
onemogućena.
2Sva vrata i podizna vrata automatski će se
zaključati kada vozilo postigne brzinu
kretanja od 20 km/h ili veću.
3
(tvornička
postavka)Sva vrata i podizna vrata automatski će se
zaključati kada vozilo postigne brzinu
kretanja od 20 km/h ili veću. Nakon
prebacivanja paljenja iz položaja uključeno
u isključeno, sva vrata i podizna vrata
automatski se otključavaju.
4(Samo vozila s automatskim mjenjačem)
Kada je pokretanje u položaju ON
(uključeno) i ručica za promjenu brzine pre-
baci se iz položaja za parkiranje (P) u bilo
koji drugi položaj, automatski se zatvaraju
sva vrata i vrata prtljažnika.
5(Samo vozila s automatskim mjenjačem)
Kada je pokretanje u položaju ON
(uključeno) i ručica za promjenu brzine pre-
baci se iz položaja za parkiranje (P) u bilo
koji drugi položaj, automatski se zatvaraju
sva vrata i vrata prtljažnika.
Kad se ručica za promjenu brzine prebaci u
položaj za parkiranje (P) dok je pokretanje u
položaju ON (uključeno), sva vrata i vrata
prtljažnika automatski se otključavaju.
6(Samo vozila s automatskim mjenjačem)
Sva vrata i podizna vrata automatski će se
zaključati kada vozilo postigne brzinu
kretanja od 20 km/h ili veću.
Kad se ručica za promjenu brzine prebaci u
položaj za parkiranje (P) dok je pokretanje u
položaju ON (uključeno), sva vrata i vrata
prtljažnika automatski se otključavaju.
*1 Ostale postavke za funkciju automatskog
zaključavanja vrata dostupne su kod stručnog
servisera, preporučujemo ovlaštenog Mazdina
servisera. Za detalje obratite se stručnom
serviseru, preporučujemo ovlaštenog Mazdina
servisera. Pogledajte Značajke personalizacije na
stranici 9-14.
Postavke mogu se promijeniti izvedbom
sljedećeg postupka.
1. Sigurno parkirajte vozilo. Sva vrata
moraju biti zatvorena.
2. Postavite pokretanje u položaj ON.
3. Pritisnite i 20 sekundi zadržite
zaključavanje na ručici za
zaključavanje nakon prebacivanja
paljenja u položaj ON i pričekajte
zvučni signal nakon osam sekundi.
4. Pogledajte tablicu s postavkama za
automatsko zaključavanje/otključavanje
i odaberite broj željene funkcije.
Pritisnite točno određeni broj puta
stranu za otključavanje na ručici za
zaključavanje kako biste odabrali
željenu funkciju (npr. ako želite
odabrati funkciju pod brojem 2,
pritisnite samo dva puta stranu za
otključavanje).
5. Nakon promjene postavke funkcije,
zvučni signal će se oglasiti nakon tri
sekunde od njezine promjene kako bi
vas obavijestio o odabranoj funkciji.
(npr. funkcija broj 3 = zvučni signal će
se oglasiti 3 puta)
Prije vožnje
Vrata i brave
3-15

(Vozila s ručnim mjenjačem)
Pritisnite
dva puta
Pritisnite
tri puta Broj trenutačne funkcije
Funkcija broj 1
Funkcija broj 2
Funkcija broj 3
Pritisnite
četiri puta
Pritisnite jedanput stranu za otključa-
vanje na ručici za zaključavanje
Poništi postavkuPoništi postavku
Postavljanje funkcije
(broj zvučnih signala
jednak je broju
odabrane funkcije)
Pritisnite stranu za
zaključavanje na ručici
za zaključavanje
Pričekajte
3 sekunde
(Vozila s automatskim mjenjačem)
Pritisnite jedanput stranu za otključa-
vanje na ručici za zaključavanje
Pritisnite
dva puta
Pritisnite
tri puta Broj trenutačne funkcije
Funkcija broj 1
Funkcija broj 2
Pritisnite
četiri puta Funkcija broj 3
Pritisnite
pet puta Funkcija broj 4
Pritisnite
sedam puta Funkcija broj 5
Pritisnite
šest puta
Funkcija broj 6
Poništi postavkuPoništi postavku
Postavljanje funkcije
(broj zvučnih signala
jednak je broju
odabrane funkcije)
Pritisnite stranu za
zaključavanje na ručici
za zaključavanje
Pričekajte 3 sekunde
NAPOMENA
•Vrata se ne mogu zaključati ni otključati
prilikom izvedbe postupka podešavanja
postavke funkcije.
•Postupak se može poništiti pritiskom
zaključavanja na ručici za
zaključavanje.
Prije vožnje
Vra t a i b rave
3-16

▼Zaključavanje i otključavanje
pomoćnim ključem
Sva vrata i vrata prtljažnika automatski se
zaključavaju kada se vozačeva vrata
zaključaju koristeći se rezervnim ključem.
Sva se otključavaju kad se vozačeva vrata
otključaju koristeći se rezervnim ključem.
Okrenite pomoćni ključ prema naprijed za
zaključavanje, a prema natrag za
otključavanje.
Zaključaj
Otključaj
▼▼Sustav s dvostrukim
zaključavanjem
*
Sustav s dvostrukim zaključavanjem
onemogućuje provalniku otključavanje
vrata iznutra.

Ako imate problema sa sustavom za
dvostruko zaključavanje, potražite savjet
stručnog servisera, preporučujemo
ovlaštenog Mazdina servisera.
UPOZORENJE
Nikad ne aktivirajte sustav s dvostrukim
zaključavanjem ako se u vozilu nalaze
osobe, osobito djeca:
Opasno je aktivirati sustav dok su u vozilu
putnici, osobito djeca. Putnici ne mogu
otvoriti vrata iznutra. Bili bi zatočeni i
podvrgnuti visokim temperaturama. To bi
moglo dovesti do teške ozljede ili čak do
smrti.
Kako aktivirati sustav
1. Zatvorite sve prozore i krovni prozor*.
2. Isključite pokretanje i ponesite ključ sa
sobom.
3. Zatvorite sva vrata i vrata prtljažnika.
4. Umetnite pomoćni ključ u vozačeva
vrata, okrenite pomoćni ključ u položaj
za zaključavanje i vratite ga u srednji
položaj. Zatim ga u roku 3 sekunde
opet okrenite u položaj za
zaključavanje.

Središnji
položaj
Polo-
žaj za
zaklju-
čava-
nje
Prije vožnje
Vrata i brave
*Neki modeli.3-17

NAPOMENA
•Sustav također možete aktivirati tako
da dvaput u roku 3 sekunde
pritisnete gumb za zaključavanje na
odašiljaču.
•(S funkcijom za ulaz bez ključa)
Sustav možete aktivirati i tako da
dva puta u roku od 3 sekunde
pritisnete prekidač zahtjeva.
5. Signalno svjetlo će zasvijetliti oko 3
sekunde kako bi označilo da je sustav
aktiviran.

NAPOMENA
Sustav se ne može aktivirati ako su
otvorena bilo koja vrata ili stražnja
podizna vrata.
Kako deaktivirati sustav
Otključajte vozačeva vrata ili okrenite
pokretanje u položaj ON (uključeno).
NAPOMENA
Ako se električno punjenje akumulatora
prekine (pregori osigurač ili se odspoji
baterija), sustav će se deaktivirati
otključavanjem vrata pomoćnim ključem.
▼Zaključavanje i otključavanje
ručicom za zaključavanje vrata
Rukovanje unutarnjom ručicom
(S ručicom za zaključavanje vrata)
Pritisnite ručicu za zaključavanje vrata
kako biste ih zatvorili iz unutrašnjosti
vozila.
Za otključavanje je izvucite.
Time se ne aktiviraju brave drugih vrata.
(Bez ručice za zaključavanje vrata)
Sva vrata i stražnja podizna vrata
automatski će se zaključati kada se pritisne
ručica za zaključavanje vozačevih vrata.
Sva će se otključati kada se izvuče ručica
za zaključavanje na vozačevim vratima.

Zaključaj
Otključaj Otključano: Crveni pokazatelj
Prije vožnje
Vra t a i b rave
3-18

Rukovanje vanjskom ručicom
Kako biste stražnja i prednja suvozačeva
vrata izvana zaključali ručicom za
zaključavanje, prebacite ručicu za
zaključavanje u položaj za zaključavanje i
zatvorite vrata (nije potrebno držati
povučenu kvaku na vratima).
Time se ne aktiviraju brave drugih vrata.

Gumb za zaključavanje vrata
NAPOMENA
Prilikom zaključavanja vrata na taj način:
•Pazite da ne ostavite ključ unutar vozila.
•Ručica za zaključavanje vozačevih vrata
ne može se koristiti dok su vrata
otvorena.
▼▼Sigurnosne brave za djecu na
stražnjim vratima
Ove brave predviđene su kako bi spriječile
djecu u slučajnom otvaranju stražnjih
vrata. Koristite ih na stražnjim vratima kad
god se djeca voze na stražnjem sjedalu u
vozilu.

Ako dječju sigurnosnu bravu povučete u
položaj za zaključavanje, vrata se neće
moći iznutra otvoriti. Vrata će se moći
otvoriti samo povlačenjem vanjske ručke
na vratima.

ZaključajOtključaj
Prije vožnje
Vrata i brave
3-19

Vrata prtljažnika
UPOZORENJE
Nikad ne dozvolite da se u prtljažnom
prostoru voze osobe:
Opasno je dozvoliti da se u prtljažnom
prostoru voze osobe. Osoba u prtljažnom
prostoru može se ozbiljno ozlijediti ili
poginuti za vrijeme naglog kočenja ili
sudara.
Nemojte voziti s otvorenim stražnjim
vratima:
Ispušni plin u kabini vozila je opasan.
Otvorena stražnja vrata vozila u pokretu će
uzrokovati uvlačenje ispušnog plina u
kabinu. Ovaj plin sadrži CO (ugljični
monoksid) koji je bez boje, mirisa, vrlo je
otrovan i može izazvati gubitak svijesti i
smrt. Štoviše, otvorena stražnja vrata
mogu u slučaju nezgode uzrokovati
ispadanje putnika iz vozila.
Ne slažite prtljagu jednu na drugu niti je
ostavljajte nezavezanu u prtljažniku:
Prtljaga se inače može pomaknuti ili srušiti
te rezultirati ozljedom ili nesrećom. Osim
toga, ne slažite prtljagu više od naslona za
glavu. To može utjecati na vidno polje
straga ili sa strane.
OPREZ
¾Uklonite snijeg ili nakupine leda s
podiznih vrata prije nego što ih otvorite.
U protivnom bi se podizna vrata mogli
zatvoriti pod težinom snijega i leda, što
bi dovelo do ozljede.
¾Budite oprezni prilikom otvaranja/
zatvaranja podiznih vrata kada puše jaki
vjetar. Uslijed izloženosti jakom vjetru
podizna vrata bi se mogla neočekivano
zatvoriti i prouzročiti ozljede.
¾Otvorite podizna vrata do kraja i
pripazite da ostanu otvorena. Ako su
podizna vrata samo djelomično
otvorena, vibracije ili nalet vjetra mogu
izazvati naglo zatvaranje i ozljedu.
¾Prilikom utovarivanja ili istovarivanja
prtljage iz prtljažnika isključite motor.
Inače biste se mogli opeći ispušnim
plinovima.
¾Pazite da ne primjenjujete preveliku silu
na nosač amortizera na stražnjim
podiznim vratima, npr. stavljajući ruku
na nosač. Inače, nosač amortizera može
se saviti i utjecati na rukovanje stražnjim
podiznim vratima.
Nosač amortizera
¾Nemojte izmjenjivati ili zamjenjivati
nosač amortizera vrata prtljažnika.
Obratite se stručnom serviseru,
preporučujemo ovlaštenog Mazdina
servisera ako je nosač amortizera vrata
prtljažnika izobličen ili oštećen zbog
razloga kao što su sudar ili ako postoji
neki drugi problem.
Prije vožnje
Vra t a i b rave
3-20

▼Otvaranje i zatvaranje vrata
prtljažnika
Otvaranje i zatvaranje vrata
prtljažnika električnim otvaračem za
vrata prtljažnika
Otključajte vrata i vrata prtljažnika, a
zatim pritisnite električni otvarač na
vratima prtljažnika i podignite vrata
prtljažnika čim se zasun otpusti.
Informacije o radu električnih vrata
prtljažnika potražite u dijelu Električna
vrata prtljažnika na stranici 3-22.
Električni
otvarač stražnjih
podiznih vrata
NAPOMENA
(S funkcijom za ulaz bez ključa)
•Zaključana vrata prtljažnika mogu se
također otvoriti dok se ključ nosi.
•Kada se vrata prtljažnika otvaraju dok
su vrata i vrata prtljažnika zaključana,
možda će biti potrebno nekoliko sekundi
da se zasun vrata prtljažnika otpusti
nakon pritiska električnog otvarača
vrata prtljažnika.
•Vrata prtljažnika mogu se zatvoriti kad
su vrata zaključana, a ključ je ostavljen
u vozilu. Međutim, kako bi se spriječilo
zaključavanje ključa u vozilu, vrata
prtljažnika mogu se otvoriti pritiskom na
električni otvarač vrata prtljažnika. Ako
se vrata prtljažnika ne mogu otvoriti
unatoč tom postupku, najprije gurnite
vrata prtljažnika kako bi se dokraja
zatvorila, a zatim pritisnite električni
otvarač vrata prtljažnika kako biste
dokraja otvorili vrata prtljažnika.
•Kad se zasun vrata prtljažnika otpusti
pritiskom na električni otvarač vrata
prtljažnika, vrata prtljažnika malo se
podignu. Ako se vrata prtljažnika nisu
upotrebljavala određeno razdoblje, neće
se moći podići.
Otvaranje
Ponovno pritisnite električni otvarač
vrata prtljažnika.
Zatvaranje
Pri zatvaranju vrata iz malo podignutog
položaja, prvo ih otvorite pritiskom na
električni otvarač stražnjih podiznih
vrata, pričekajte najmanje 1 sekundu i
zatvorite ih.
•Ako podizna vrata nisu u potpunosti
zatvorena, vozač se obavještava
upozorenjem na ploči s instrumentima.
•Ako je akumulator vozila ispražnjen ili
ako postoji kvar na električnom sustavu
pa se podizna vrata ne mogu otvoriti,
provedite sljedeći postupak kao mjeru za
otvaranje u nuždi.
Pogledajte Kad se vrata prtljažnika ne
mogu otvoriti na stranici 7-71.
Prije vožnje
Vrata i brave
3-21

Zatvaranje stražnjih podiznih vrata
Polako spustite stražnja podizna vrata
držeći ih za udubljenje na vratima, zatim
gurnite vrata koristeći pritom obje ruke.
Ne zalupite ih. Povucite prema gore
stražnja podizna vrata kako biste bili
sigurni da su zatvorena.
Informacije o radu električnih vrata
prtljažnika potražite u dijelu Električna
vrata prtljažnika na stranici 3-22.
Udubljenje
na stražnjim
podiznim
vratima
NAPOMENA
Potvrdite da su vrata prtljažnika sigurno
zatvorena.
Provjerite jesu li vrata prtljažnika
ostavljena odškrinuta tako da ih
pomaknete bez pritiskanja otvarača
električnih vrata prtljažnika.
▼▼Električna vrata prtljažnika*
Električna vrata prtljažnika se otvaraju/
zatvaraju električnim putem aktiviranjem
prekidača u vozilu ili gumba na odašiljaču
sustava za ulaz bez ključa.
UPOZORENJE
Pripazite na zatvaranje i otvaranje
električnih stražnjih vrata i provjerite da li
se u potpunosti zatvaraju:
Opasno je otvarati i zatvarati električna
stražnja vrata ako pritom ne pratite
njihovo kretanje. Zbog nevidljivih prepreka
i značajke protiv zaglavljenosti, stražnja
vrata se možda neće u potpunosti zatvoriti,
a ako to ne primijetite, moglo bi doći do
ozbiljne ozljede ili smrti ako dođe do
ispadanja putnika iz vozila.
Uvijek se pobrinite da se u području oko
stražnjih vrata ništa ne nalazi prije aktiviranja.
Uvijek provjerite sigurnost u području oko
električnih stražnjih vrata prije električkog
korištenja.
Opasno je ne provjeriti područje oko
stražnjih vrata prije korištenja sklopke
električnih stražnjih vrata ili gumba na
sustavu za ulaz bez ključa. Osoba se može
zaglaviti između stražnjih vrata i prepreke
tijekom električnog otvaranja ili između
stražnjih vrata i vozila tijekom električnog
zatvaranja, što može dovesti do nezgode i
ozbiljne ozljede.
Nikad nemojte dozvoliti djeci da upravljaju
sustavom električnih stražnjih vrata:
Opasno je dopustiti djeci da upravljaju
sklopkama električnih stražnjih vrata i
sustavom za ulaz bez ključa. Djeca nisu
svjesna opasnosti od priklještenja prstiju ili
ruku drugih osoba u pokretnim stražnjim
vratima. Ako se nečiji vrat, glava ili ruke
zaglave u vratima koja se zatvaraju, može
doći do smrti ili ozbiljne ozljede.
Prije vožnje
Vra t a i b rave
3-22*Neki modeli.

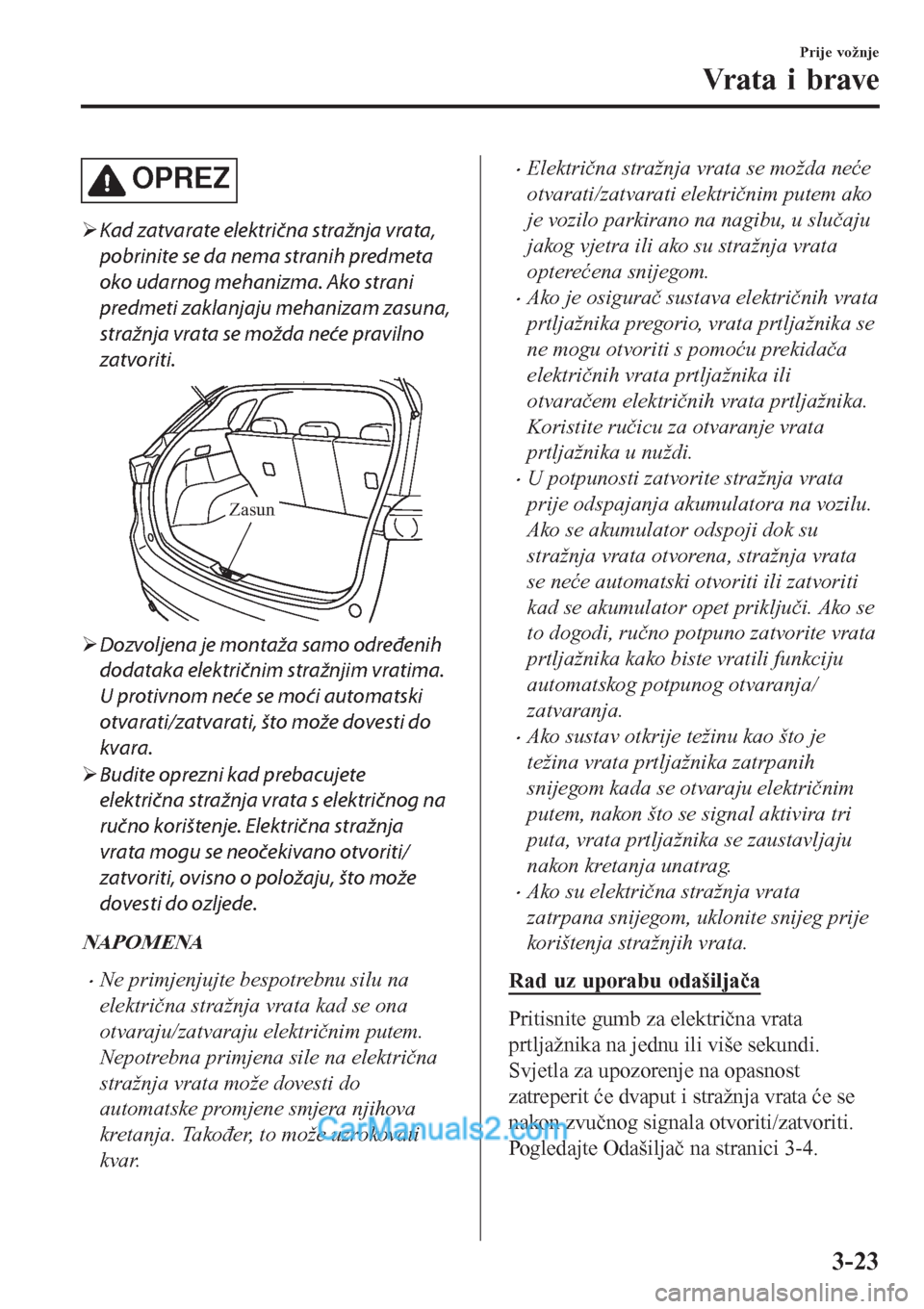

OPREZ
¾Kad zatvarate električna stražnja vrata,
pobrinite se da nema stranih predmeta
oko udarnog mehanizma. Ako strani
predmeti zaklanjaju mehanizam zasuna,
stražnja vrata se možda neće pravilno
zatvoriti.
Zasun
¾Dozvoljena je montaža samo određenih
dodataka električnim stražnjim vratima.
U protivnom neće se moći automatski
otvarati/zatvarati, što može dovesti do
kvara.
¾Budite oprezni kad prebacujete
električna stražnja vrata s električnog na
ručno korištenje. Električna stražnja
vrata mogu se neočekivano otvoriti/
zatvoriti, ovisno o položaju, što može
dovesti do ozljede.
NAPOMENA
•Ne primjenjujte bespotrebnu silu na
električna stražnja vrata kad se ona
otvaraju/zatvaraju električnim putem.
Nepotrebna primjena sile na električna
stražnja vrata može dovesti do
automatske promjene smjera njihova
kretanja. Također, to može uzrokovati
kvar.
•Električna stražnja vrata se možda neće
otvarati/zatvarati električnim putem ako
je vozilo parkirano na nagibu, u slučaju
jakog vjetra ili ako su stražnja vrata
opterećena snijegom.
•Ako je osigurač sustava električnih vrata
prtljažnika pregorio, vrata prtljažnika se
ne mogu otvoriti s pomoću prekidača
električnih vrata prtljažnika ili
otvaračem električnih vrata prtljažnika.
Koristite ručicu za otvaranje vrata
prtljažnika u nuždi.
•U potpunosti zatvorite stražnja vrata
prije odspajanja akumulatora na vozilu.
Ako se akumulator odspoji dok su
stražnja vrata otvorena, stražnja vrata
se neće automatski otvoriti ili zatvoriti
kad se akumulator opet priključi. Ako se
to dogodi, ručno potpuno zatvorite vrata
prtljažnika kako biste vratili funkciju
automatskog potpunog otvaranja/
zatvaranja.
•Ako sustav otkrije težinu kao što je
težina vrata prtljažnika zatrpanih
snijegom kada se otvaraju električnim
putem, nakon što se signal aktivira tri
puta, vrata prtljažnika se zaustavljaju
nakon kretanja unatrag.
•Ako su električna stražnja vrata
zatrpana snijegom, uklonite snijeg prije
korištenja stražnjih vrata.
Rad uz uporabu odašiljača
Pritisnite gumb za električna vrata
prtljažnika na jednu ili više sekundi.
Svjetla za upozorenje na opasnost
zatreperit će dvaput i stražnja vrata će se
nakon zvučnog signala otvoriti/zatvoriti.
Pogledajte Odašiljač na stranici 3-4.
Prije vožnje
Vrata i brave
3-23

NAPOMENA
•Kad je paljenje prebačeno na ON,
odašiljač ne radi.
•Kada rukujete vratima prtljažnika
pritiskom gumba na odašiljaču za
električna vrata prtljažnika, vrata
prtljažnika mogu se otvoriti čak i ako su
zaključana.
•Ako se gumb na odašiljaču za električna
vrata prtljažnika pritisne dok se vrata
prtljažnika otvaraju/zatvaraju
električnim putem, signal se aktivira i
vrata prtljažnika se zaustavljaju. Kada
ponovno pritisnete gumb za električna
vrata prtljažnika, vrata prtljažnika se
pomiču u suprotnom smjeru.
Rad s pomoću pojedinog prekidača
Uvjeti rada
Otvaranje vrata prtljažnika
Ako vozilo udovolji svim sljedećim
radnim uvjetima, električna stražnja vrata
moći će se otvoriti električnim putem.
•Sva vrata i stražnja vrata su otključana.
•(Ručni mjenjač)
Pokretanje je u položaju OFF ili kad se
primjenjuje parkirna kočnica, a ručica
mjenjača je u položaju N, a pokretanje je
u položaju ON.
•(Automatski mjenjač)
Pokretanje je u položaju OFF ili je
ručica mjenjača u položaju P, a
pokretanje je u položaju ON.
Zatvaranje stražnjih podiznih vrata
•(Ručni mjenjač)
Pokretanje je u položaju OFF ili kad se
primjenjuje parkirna kočnica, a ručica
mjenjača je u položaju N, a pokretanje je
u položaju ON.
•(Automatski mjenjač)
Pokretanje je u položaju OFF ili je
ručica mjenjača u položaju P, a
pokretanje je u položaju ON.
NAPOMENA
•(Ručni mjenjač)
Ako se vozilo kreće, a ručica mjenjača je
u bilo kojem položaju osim u položaju N
dok se vrata prtljažnika otvaraju/
zatvaraju električnim putem, vrata
prtljažnika se pomiču na sljedeći način:
Tijekom otvaranja električnim putem
Zvučni alarm je aktiviran, a vrata
prtljažnika pomiču se u suprotnom
smjeru i zatvaraju se. Kada se ručica
mjenjača pomakne u položaj N i
aktivirana je parkirna kočnica, možete
nastaviti rad električnih vrata
prtljažnika s pomoću prekidača.
Tijekom zatvaranja električnim
putem
Zvučni alarm je aktiviran, ali vrata
prtljažnika se nastavljaju zatvarati.
•(Automatski mjenjač)
Ako se vozilo kreće, a ručica mjenjača je
u bilo kojem položaju osim u položaju P
dok se vrata prtljažnika otvaraju/
zatvaraju električnim putem, vrata
prtljažnika se pomiču na sljedeći način:
Tijekom otvaranja električnim putem
Zvučni alarm je aktiviran, a vrata
prtljažnika pomiču se u suprotnom
smjeru i zatvaraju se. Kada se ručica
mjenjača pomakne u položaj P, možete
nastaviti rad električnih vrata
prtljažnika s pomoću prekidača.
Tijekom zatvaranja električnim
putem
Zvučni alarm je aktiviran, ali vrata
prtljažnika se nastavljaju zatvarati.
Prije vožnje
Vra t a i b rave
3-24
