OBS
•När motorn startats släcks
indikeringslamporna för
tryckknappsstart (gul) och
tändningen växlar till läge ON.
•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
När du har tryckt på startknappen
och innan motorn startar kan du
höra funktionsljud från en
bränslepumpmotor nära
bränsletanken. Detta är normalt.
•(SKYACTIV-D 2.2)
•Startmotorn roterar inte innan
glödindikeringen har slocknat.
•Om tändningen lämnas PÅ under
en längre tid utan att motorn går
efter att glödstiften värmts upp,
kan glödstiften värmas upp igen
och glödindikeringslampan
tändas.
•När motorn startas, släpp inte upp
kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) förrän
glödindikeringslampan på
instrumentgruppen har slocknat
och motorn startar, efter det att
startknappen tryckts in.
•Om kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) släpps upp
innan motorn startar, trycker du
ned kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) på nytt och
trycker på startknappen för att
starta motorn.
8. När motorn har startats ska den köraspå tomgång i ca 10 sekunder (förbjudet
i Tyskland).
OBS
•(Tyskland)
Kör omedelbart efter att motorn
startats. Använd inga höga varvtal
förrän motorn nått arbetstemperatur.
•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
•Oavsett om motorn är varm eller
kall ska den startas utan att
gaspedalen används.
•Om motorn inte startar första
gången, se Start av bränsleflödad
motor under Nödstart. Om motorn
fortfarande inte startar ska bilen
undersökas hos en auktoriserad
Mazda-verkstad (sidan 7-33).
•(SKYACTIV-D 2.2)
Om utomhustemperaturen är lägre
än cirka –10 °C ska du, för att
skydda motorn, inte varva upp
motorn till dess maxvarvtal innan
det gått ca tre minuter från det att
motorn startades.
•(Fordon med manuell växellåda,
med i-stop-funktion)
Om motorn har stannat på grund av
ett motorstopp kan du starta den
igen genom att trampa ned
kopplingspedalen inom 3 sekunder
från det att motorn stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
Under körning
Starta och stänga av motorn
4-8
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats
ner under tiden som motorn
stannar.
▼Start av motorn när batteriet är helt
urladdat
VIKTIGT
Undvik att göra följande när motorn
startas genom att hålla sändaren över
tryckknappsstarten på grund av ett
urladdat batteri eller en nyckel som inte
fungerar. I annat fall kommer inte signalen
från nyckeln att kunna tas emot korrekt
och motorn kanske inte startar.

Låt inga andra nycklar eller metalldelar
röra vid nyckeln.
Låt inga extranycklar eller nycklar till
andra bilar med startspärrsystem
komma i närheten av eller vidröra
nyckeln.
Låt inga föremål med elektroniska
komponenter, som t.ex. kort med
magnetremsor, komma i närheten av
extranyckeln.
Om motorn inte kan startas på grund av att
batteriet är helt urladdat kan motorn startas
genom att göra följande:
1. Fortsätt att trycka ner bromspedalen
ordentligt till dess att motorn startat
helt.
2. (Manuell växellåda)
Fortsätt att trycka ner
kopplingspedalen ordentligt till dess att
motorn har startat helt.
3. Kontrollera att indikeringslampan för
tryckknappsstart (grön) blinkar.
4. Tryck på startknappen med baksidan av nyckeln (som visas) medan
indikeringslampan för tryckknappsstart
(grön) blinkar.

Start med tryckknapp
Indik eringslampa
Nyck el
OBS
När startknappen trycks in med
baksidan av nyckeln (se bilden), tryck
på startknappen med låsknappssidan
av sändaren vänd uppåt.
5. Kontrollera att indikeringslampan för tryckknappsstart (grön) tänds.
6. Tryck på tryckknappen för att starta motorn.
Under körning
Starta och stänga av motorn
4-9
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

OBS
•Motorn kan inte startas såvida inte
kopplingspedalen är helt nedtryckt
(manuell växellåda) eller
bromspedalen är helt nedtryckt
(automatväxellåda).
•Om det är ett fel med funktionen i
tryckknappsstarten, kommer
indikeringslampan för
tryckknappsstart (gul) att blinka. I
detta fall kan motorn starta men låt
bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
•Om indikeringslampan för
tryckknappsstart (grön) inte tänds,
genomför proceduren från början
igen. Om indikeringslampan inte
tänds, låt bilen kontrolleras av en
kunnig reparatör så snart som
möjligt. Vi re kommenderar en
auktoriserad Mazda-verkstad.
•För att ändra tändningsläge utan att
behöva starta motorn gör du på
följande sätt efter det att
indikeringslampan för
tryckknappsstart (grön) tänts.
1. Trampa ner kopplingspedalen (manuell växellåda) eller
bromspedalen
(automatväxellåda).
2. Tryck på tryckk nappsstarten för
att ändra tändningsläge.
Tändningen ändras i
ordningsföljden ACC, ON, och
OFF varje gång som knappen
trycks in. För att ändra
tändningen igen gör du om alla
moment från början.
▼ Nödstarta motorn
Om varningslampan KEY (röd) tänds,
eller om indikeringslampan för
tryckknappsstart (gul) blinkar, kan det
tyda på att motorn kanske inte startar med
den vanliga startmetoden (för bilar med
instrumentgrupp typ A (sidan 4-42)
kommer meddelanden att visas i
instrumentgruppen). Låt bilen kontrolleras
av en kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad. Om detta
händer kan motorn tvångsstartas. Tryck in
och håll tryckknappen intryckt tills motorn
startar. Andra procedurer krävs för att
starta motorn,
t.ex. att ha nyckeln i kupén,
och trycka på kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda).
Under körning
Starta och stänga av motorn
4-10
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Stänga av motorn
VARNING
Stäng inte av motorn när bilen är i rörelse:
Såvida det inte har uppstått en
nödsituation är det farligt att stänga av
motorn medan bilen är i rörelse. Att stänga
av motorn när bilen är i rörelse leder till
försämrad bromsförmåga på grund av att
servobromsningen inte fungerar, vilket kan
orsaka en olycka och allvarliga skador.
1. Se till att ha stannat bilen helt.
2.(Manuell växellåda)
Växla till neutralläget och dra åt
parkeringsbromsen.
(Automatväxellåda)
Flytta växelväljaren till P-läget och dra
åt parkeringsbromsen.
3. Tryck på tryckknappen för att starta
eller stänga av motorn. Tändningslåset
är frånslaget.
VIKTIGT
När du lämnar bilen, kontrollera att
startknappen är i avstängt läge.
OBS
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Beroende på om luftkonditioneringen är
på eller av kan kylfläkten i motorrummet
starta och gå några minuter för att
snabbt kyla ner motorrummet efter att
tändningen vridits från ON till OFF.
•Om systemet känner av att kvarvarande
batterieffekt i nyckeln är låg när
tändningen slås om från ON till ACC
eller OFF, visas följande.
Byt batteriet innan nyckeln blir
oanvändbar.
Se Byte av nyckelbatteri på sidan 6-41.
(Fordon utrustat med instrumentgrupp
typ A)
Ett meddelande visas i displayen i
instrumentgruppen.
(Fordon utrustat med instrumentgrupp
typ B)
Indikeringslampan KEY (grön) blinkar i
cirka 30 sek.
Se Varnings-/indikeringslampor på
sidan 4-42.
•(Automatväxellåda)
Om motorn stängs av när växelväljaren
står i något annat läge än P, växlar
tändningen automatiskt till läget ACC.
▼Nödstopp av motorn
Om du trycker in startknappen under en
längre stund, eller om du snabbt trycker in
den flera gånger, medan motorn är igång
eller bilen körs stannar motorn
omedelbart. Tändningen ändras till ACC.
Under körning
Starta och stänga av motorn
4-11
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

i-stop*
i-stop-funktionen stänger automatiskt av motorn när bilen stannar vid ett trafikljus eller står
still i en bilkö. Sedan startar motorn automatiskt när körningen återupptas. Systemet ger
förbättrad bränsleekonomi, minskade utsläpp och eliminerar tomgångsljud eftersom motorn
är avstängd.
Stopp och återstart från tomgång
OBS
•Indikeringslampan för i-stop (grön) tänds under följande situationer:
•När motorn har stängts av.
•Villkoren för avstängning av motorn under tomgång är uppfyllda medan bilen körs.
•Indikeringslampan för i-stop (grön) slocknar när motorn återstartats.
Manuell växellåda
(AUTOHOLD inaktiverat)
1. Stanna bilen genom att trycka ner både broms- och kopplingspedal.
2. Håll bromspedalen nedtryckt och flytta växelspaken till neutralläge. Motorn stängs av när kopplingspedalen släppts.
3. (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Motorn startas automatiskt igen när du trycker ned kopplingspedalen eller släpper den.
OBS
Tiden när motorn startas igen varierar beroende på hur mycket du trycker in
bromspedalen.
(SKYACTIV-D 2.2)
Motorn återstartas automatiskt när kopplingspedalen trycks ned.
Under körning
Starta och stänga av motorn
4-12*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

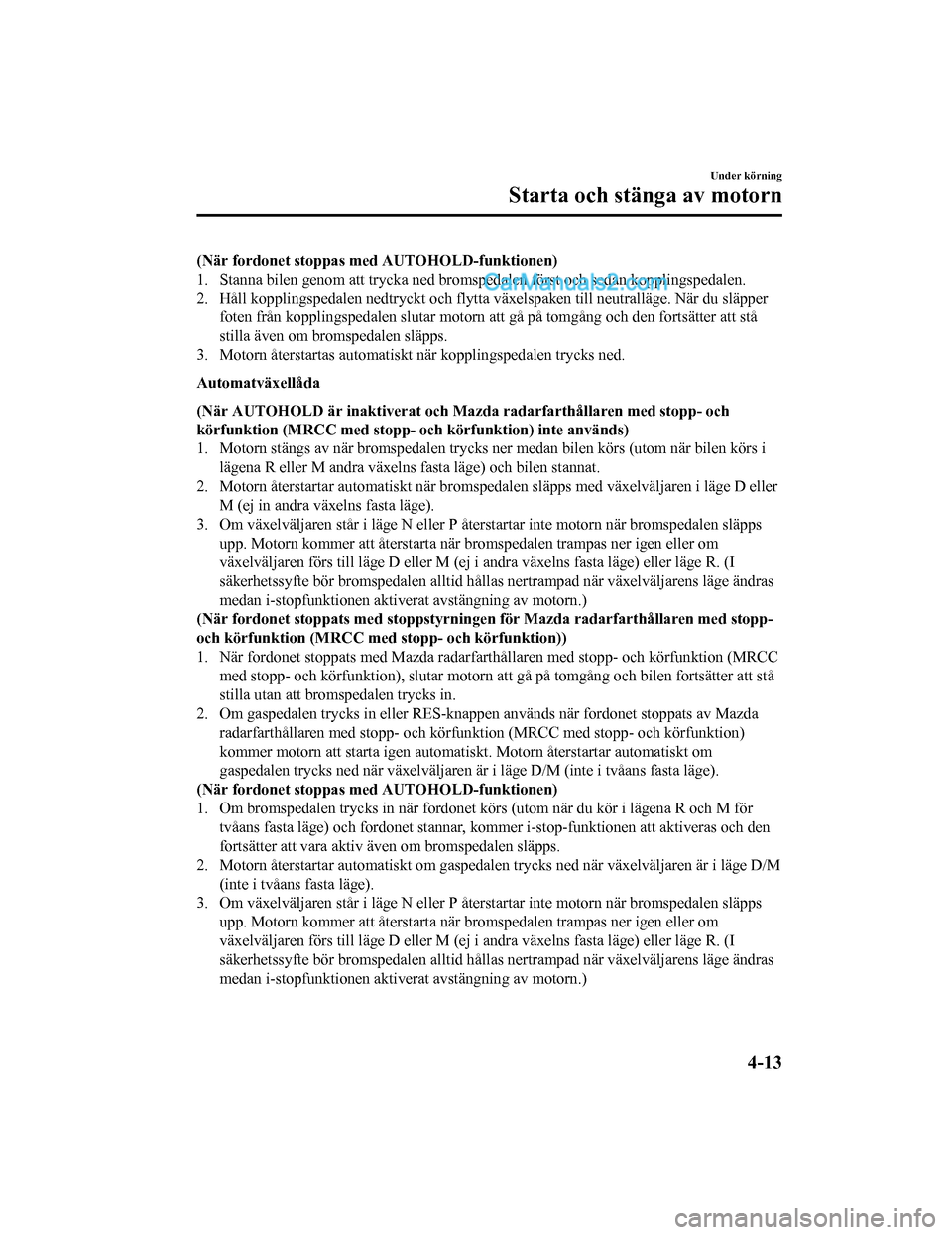

(När fordonet stoppas med AUTOHOLD-funktionen)
1. Stanna bilen genom att trycka ned bromspedalen först och sedan kopplingspedalen.
2. Håll kopplingspedalen nedtryckt och flytta växelspaken till neutralläge. När du släpperfoten från kopplingspedalen slutar motorn att gå på tomgång och den fortsätter att stå
stilla även om bromspedalen släpps.
3. Motorn återstartas automatiskt när kopplingspedalen trycks ned.
Automatväxellåda
(När AUTOHOLD är inaktiverat och Mazda radarfarthållaren med stopp- och
körfunktion (MRCC med stopp- oc h körfunktion) inte används)
1. Motorn stängs av när bromspedalen trycks ner medan bilen körs (utom när bilen körs i
lägena R eller M andra växelns fasta läge) och bilen stannat.
2. Motorn återstartar au tomatiskt när bromspedalen släpps med växelväljaren i läge D eller
M (ej in andra växelns fasta läge).
3. Om växelväljaren står i läge N eller P åter startar inte motorn när bromspedalen släpps
upp. Motorn kommer att återstarta när bromspedalen trampas ner igen eller om
växelväljaren förs till läge D eller M (ej i andra växelns fasta läge) eller läge R. (I
säkerhetssyfte bör bromspedalen alltid hållas nertrampad när växelväljarens läge ändras
medan i-stopfunktionen aktiverat avstängning av motorn.)
(När fordonet stoppats me d stoppstyrningen för Mazda radarfarthållaren med stopp-
och körfunktion (MRCC med stopp- och körfunktion))
1. När fordonet stoppats med Mazda radarfarth ållaren med stopp- och körfunktion (MRCC
med stopp- och körfunktion), slutar motorn att gå på tomgång och bilen fortsätter att stå
stilla utan att bromspedalen trycks in.
2. Om gaspedalen trycks in eller RES-knappen används när fordonet stoppats av Mazda
radarfarthållaren med stopp- och körf unktion (MRCC med stopp- och körfunktion)
kommer motorn att starta igen automati skt. Motorn återstartar automatiskt om
gaspedalen trycks ned när växelväljaren är i läge D/M (inte i tvåans fasta läge).
(När fordonet stoppas med AUTOHOLD-funktionen)
1. Om bromspedalen trycks in när fordonet körs (utom när du kör i lägena R och M för
tvåans fasta läge) och fordonet stannar, kommer i-stop-funktionen att aktiveras och den
fortsätter att vara aktiv även om bromspedalen släpps.
2. Motorn återstartar au tomatiskt om gaspedalen trycks ned när växelväljaren är i läge D/M
(inte i tvåans fasta läge).
3. Om växelväljaren står i läge N eller P åter startar inte motorn när bromspedalen släpps
upp. Motorn kommer att återstarta när bromspedalen trampas ner igen eller om
växelväljaren förs till läge D eller M (ej i andra växelns fasta läge) eller läge R. (I
säkerhetssyfte bör bromspedalen alltid hållas nertrampad när växelväljarens läge ändras
medan i-stopfunktionen aktiverat avstängning av motorn.)
Under körning
Starta och stänga av motorn
4-13
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Drifttillstånd
När systemet är aktiverat
Under följande förhållanden stängs motorn av och indikeringslampan för i-stop (grön)
tänds.
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Motorn är uppvärmd.
•(SKYACTIV-D 2.2)
•Motorn är inte kall.
•Inlärningen av bränsleinsprutning, som sker periodiskt och automatiskt, utförs inte.
•Motorn har startats och bilen har körts under en viss tidsperiod.
•Motorn startas med motorhuven stängd.
•Batteriet är i gott skick.
•Alla dörrar och baklucka är stängda.
•Förarplatsens säkerhetsbälte är fastsatt.
•Luftkonditioneringen är inte igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperat urinställningsreglage är i ett annat läge än maximal
värme eller maximal kylning (A/C ON).
•Bilens innertemperatur och luftkonditioneri ngens inställda temperatur är ungefär de
samma.
•i-stopsystemets varningslampa ( gul) lyser eller blinkar inte.
•Det nyckellösa låssystemet och st artknappsystemet fungerar normalt.
•Bromsservotrycket är tillräckligt.
•Ratten vrids inte.
•(Manuell växellåda)
•Hastigheten är högst 3 km/h.
•Växeln står i neutralläge.
•Kopplingspedalen är inte nedtryckt.
•(Automatväxellåda)
•Bilen står stilla.
•Växelväljaren står i läge D eller M, (ej i andra växelns fasta läge).
•Oljan i automatväxellådan har värmts upp tillräckligt.
•Temperaturen på oljan i automatväxellådan är inte onormalt hög.
•Ratten är ställd så att hjulen är riktade i stort sett rakt fram (om ratten försöker vridas
med hjulen riktade rakt fram kan det händ a att i-stopfunktionen inte fungerar. Undvik
att vrida på ratten för att få i-stopfunktionen att fungera).
•Bilen har stannat genom att trycka ner bromspedalen.
•Nödbromsning är inte aktiverad.
Under körning
Starta och stänga av motorn
4-14
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•När fordonet stoppats med stoppstyrningen för Mazda radarfarthållaren med stopp- och
körfunktion (MRCC med stopp- och körfunktion) (fordon med Mazda radarfarthållare
med stopp- och körfunktion (MRCC med stopp- och körfunktion)).
När systemet inte är aktiverat
Motorn stängs inte av under följande förhållanden:
•Bilen har stannat men motorn fortsätter att gå på tomgång.
•Luftkonditioneringen är igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperaturinställningsreglage är i läge maximal värme eller
maximal kylning (A/C ON).
•Det är stor skillnad mellan kupétemperat uren och luftkonditioneringens inställda
temperatur.
•Yttertemperaturen är extremt hög eller låg.
•Lufttrycket är lågt (vid körning på höga höjder).
•(Automatväxellåda)
•Bilen har stannats i en brant sluttning.
•Ratten står så att hjulen inte riktas rakt fram när bilen står still.
•(SKYACTIV-D 2.2)
•Partikelmaterial (PM) avlägsnas av dieselpartikelfiltret (DPF).
•Inlärning av bränsleinsprutningsmängd u tförs. (i-stop-indikeringslampan (grön)
slocknar när hastigheten före stopp är cirk a 10 km/h eller mindre och inlärning av
bränsleinsprutningsmängden utförs när fordonet är stoppat.)
OBS
Under följande förhållanden behövs det en viss tid innan motorn stängs av
•Batteriet har låg spänning på grund av att bilen inte använts under en längre period.
•Yttertemperaturen är hög eller låg.
•När batteriet kopplats ur av någon anledning för exempelvis ett batteribyte.
•(SKYACTIV-D 2.2)
När partikelmaterial (PM) håller på att avlägsnas av dieselpartikelfiltret (DPF).
Motorn återstartar inte
Om någon av följande åtgärder utförs efter att motorn stängts av automatiskt, kommer den
inte att återstartas av säkerhetsskäl. Starta i så fall motorn på det vanliga sättet.
•(Europeisk modell)
•Motorhuven öppnas.
•Förarsidans säkerhetsbälte är inte fastspänt och förardörren öppnas.
Under körning
Starta och stänga av motorn
4-15
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Motorns avstängningstid är kort eller tiden till nästa motoravstängning är lång
•Yttertemperaturen är hög eller låg.
•Batteriet är slut.
•Bilens elektriska utrustning drar mycket ström.
Motorn återstartar automatiskt när motorn har stängts av
Under följande situationer återstartar motorn automatiskt.
•i-stopsystemets avstängningsknapp hålls intryckt tills en ljudsignal hörs.
•Luftkonditioneringen är igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperaturinställningsreglage är i läge maximal värme eller
maximal kylning (A/C ON).
•Det är stor skillnad mellan kupétemperaturen och luftkonditioneringens inställda
temperatur.
•Bromsarna släpps en aning i en backe så att bilen börjar rulla.
•Det har gått två minuter sedan i-stopfunktionen aktiverades och motorn stängdes av.
•Batteriet är slut.
•(Automatväxellåda)
•Gaspedalen är nertryckt med växelväljaren i läge D eller M, (ej i andra växelns fasta
läge).
•Växelväljaren förs till läge R.
•Växelväljaren förs från läge N eller P till läge D eller M (ej i andra växelns fasta läge).
•Ratten vrids med växelväljare n i läge D eller M (ej i andra växelns fasta läge).
•Växelväljaren står i läge M, och andra växelns fasta läge är vald.
•(Utom europeisk modell)
•(Manuell växellåda)
När växelspaken är i neutralläget, förarsidans säkerhetsbälte inte är fastspänt och
förardörren eller motorhuven öppnas.
•(Automatväxellåda)
När växelväljaren är i läget P eller N elle r D/M-området, förarsidans säkerhetsbälte
inte är fastspänt och förardörren eller motorhuven öppnas.
Under körning
Starta och stänga av motorn
4-16
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Växelväljaren flyttas medan motorn är avstängd (automatväxellåda)
Om växelväljaren flyttas från läge D eller M (ej i andra växelns fasta läge) till läge N eller
P medan motorn är avstängd, kommer motorn inte att återstarta även om bromspedalen
släpps. Motorn kommer att återstarta när bromspedalen trampas ner igen eller om
växelväljaren förs till läge D eller M (ej i andra växelns fasta läge) eller läge R. (I
säkerhetssyfte bör bromspedalen alltid hållas nertrampad när växelväljarens läge ändras
medan i-stopfunktionen aktiverat avstängning av motorn.)
Om växelväljaren förs från läge D eller M (ej i andra växelns fasta läge) till läge N eller P
och förarsidans säkerhetsbälte inte är fastspänt och förardörren är öppnad återstartar
motorn.
Batteriet är urkopplat
Motorn kanske inte stängs av omedelbart efter frånkoppling av batteriet. Dessutom måste
funktionerna i i-stop kontrolleras när batterie t kopplas in igen. Anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad Mazda-verkstad.
▼ i-stopsystemets OFF-knapp
Genom att hålla knappen intryckt tills
ljudsignalen hörs kan i-stop stängas av och
den gula varningslampan för i-stop tänds i
instrumentgruppen. Genom att hålla
knappen intryckt igen tills ljudsignalen
hörs kan i-stop aktiveras och den gula
varningslampan för i-stop slocknar i
instrumentgruppen.
OBS
Om motorn stängs av med funktionen
i-stop avstängd kommer funktionen med
i-stop att aktiveras när motorn startas
igen.
Under körning
Starta och stänga av motorn
4-17
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
