MAZDA MODEL CX-5 2017 Ägarmanual (in Swedish)

▼Goda råd för körning med släp
Innan du kör
•Kontrollera att din Mazda bibehåller sitt läge när en lastad eller tom släpvagn kopplas till.
Kör inte om ekipag
et lutar onormalt mycket fram eller bak. Kontrollera att
släpvagnskopplingen är rätt belastad (kultrycket), att inga kopplingsdelar är slitna och att
släpvagnen inte är överlastad. Låt bilen kontrolleras av en kunnig reparatör så snart som
möjligt. Vi rekommenderar en au ktoriserad Mazda-verkstad.
•Kontrollera att lasten är ordentligt fast gjord så att den inte kan förskjutas.
•Se till att speglarna uppfyller gällande krav för körning med släp. Kontrollera dem.
•Före körning ska alla lampor på bilen och släpet och anslutningarna mellan dem
kontrolleras. Stanna och upprepa kontrollen efter en stunds körning.
Körning
•Köregenskaperna i din Mazda förändras när en släpvagn tillkopplas. Prova att vända,
backa och stanna på en otrafikerad plats.
•Det tar ett tag att vänja sig vid den extra vikten och längden.
•Kör inte snabbare än 100 km/h med en släpvagn. Följ alltid gällande
hastighetsbestämmelser, men kör aldrig snabbare än 100 km/h.
VIKTIGT
Om hastigheten överstiger 100 km/h vid släpvagnskörning kan bilen skadas.
•Vid körning i uppförsbacke måste en lägre växel användas för att inte överbelasta/
överhetta motorn.
•Vid körning i nedförsbacke ska en lägre växel användas så att motorbromsens effekt
utnyttjas. Kontrollera hela tiden hastigheten och bromsa endast när det är nödvändigt. Om
man håller bromspedalen nedtryckt under lång tid, kan bromsarna överhettas och
bromseffekten minska.
Parkering
Undvik att parkera med släpvagnen om vägen lutar. Om du inte har något val, följ dessa
instruktioner.
Parkering när vägen lutar
1. Dra åt parkeringsbromsen och bromsarna.
2. Låt någon blockera hjulen på både bilen och släpvagnen medan du lägger i bromsarna.
3. När hjulen har blockerats lossas parkerings bromsen, och bromspedalen släpps sakta så
att blocken får bära lasten.
4. Dra åt parkeringsbromsen hårt.
Innan du kör
Bogsering
3-70
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

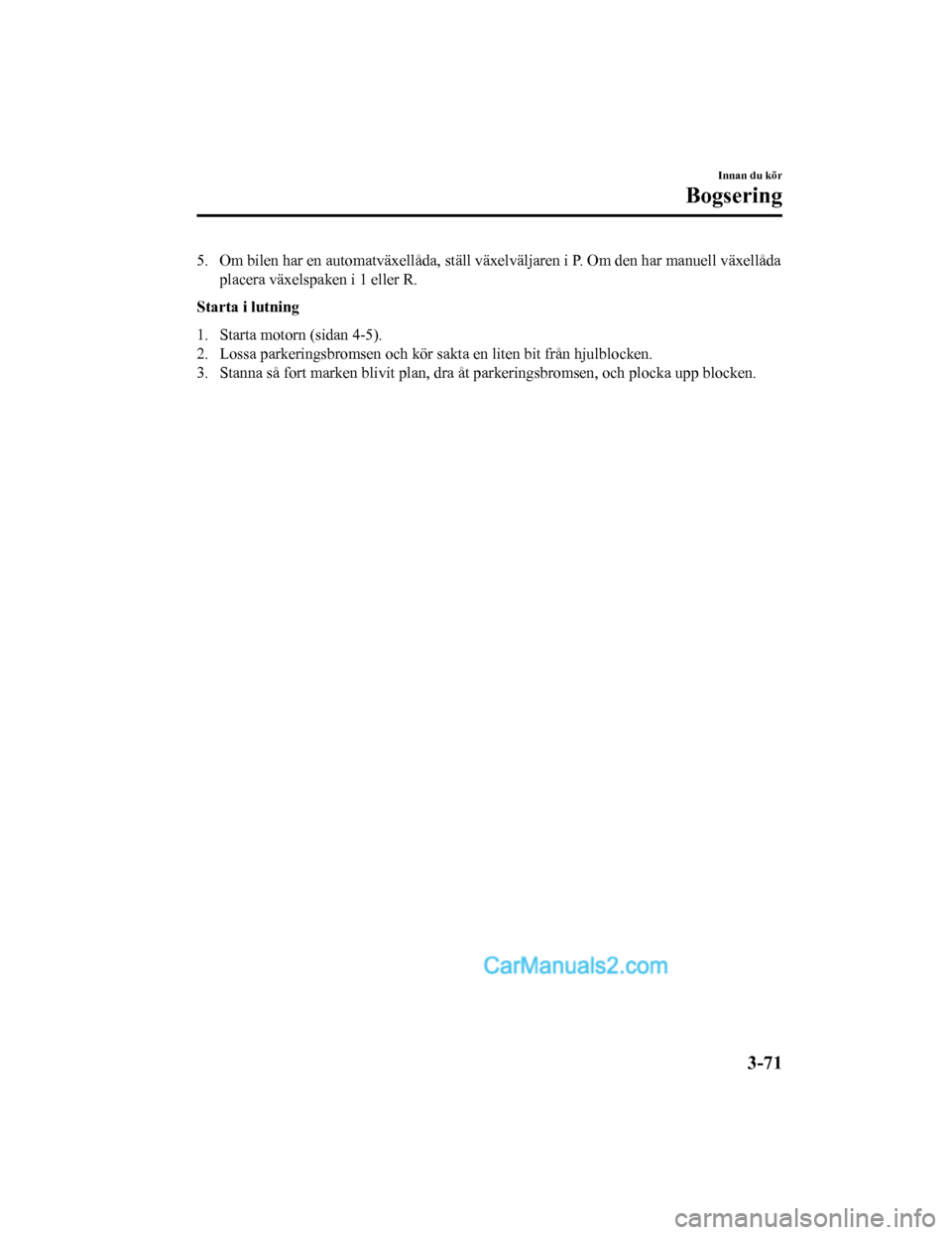

5. Om bilen har en automatväxellåda, ställ växelväljaren i P. Om den har manuell växellådaplacera växelspaken i 1 eller R.
Starta i lutning
1. Starta motorn (sidan 4-5).
2. Lossa parkeringsbromsen och kör sa kta en liten bit från hjulblocken.
3. Stanna så fort marken bliv it plan, dra åt parkeringsbromsen, och plocka upp blocken.
Innan du kör
Bogsering
3-71
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

MEMO
3-72
2017-6-29 16:54:29Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

4Under körning
Information rörande säker körning och stopp.
Starta och stänga av motorn............ 4-4 Tändningslås................................. 4-4
Starta motorn................................ 4-5
Stänga av motorn........................ 4-11
i-stop
*......................................... 4-12
Instrumentgrupp och visning......... 4-22 Mätare och instrument................ 4-22
Multiinformationsdisplay
*..........4-31
Active Driving Display (ADD)
*........
.................................................... 4-39
Varnings- och
indikeringslampor....................... 4-42
Manuell växellåda – funktion......... 4-51
Växlingsmönster för manuell
växellåda..................................... 4-51
Automatväxellåda....... .....................4-53
Automatväxellåda – reglage....... 4-53
Växellåssystem........................... 4-54
Växellådans områden................. 4-55
Manuellt växlingsläge ................ 4-57
Körtips........................................ 4-61
Reglage och kontroller.................... 4-62
Reglage för belysning................. 4-62
Främre dimljus
*.......................... 4-68
Bakre dimljus
*............................ 4-69
Signaler för att svänga och byta
fil.................................................4-70
Vindrutetorkare och -spolare...... 4-71
Bakrutetorkare och -spolare....... 4-75
Strålkastarspolare
*...................... 4-75
Bakrutans avimmare................... 4-76
Signalhorn...................................4-78
Varningsblinkers......................... 4-78
Broms................................................4-80 Bromssystem.............................. 4-80
AUTOHOLD.............................. 4-84
Nödstoppssignalsystem.............. 4-88
Hjälp vid start i backe (HLA, Hill
Launch Assist)............................ 4-89
ABS/TCS/DSC................................. 4-90 Låsningsfritt bromssystem
(ABS)..........................................4-90
Antispinnsystem (TCS).............. 4-91
Dynamisk stabilitetskontroll (DSC -
Dynamic Stability Control)........ 4-93
i-ELOOP.......................................... 4-94 i-ELOOP
*................................... 4-94
Bränsleekonomiövervakare............ 4-96 Bränsleekonomiövervakare
*.......4-96
*Vissa modeller.4-1
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Val av körläge................................ 4-101Val av körläge
*......................... 4-101
i-ACTIV AWD............................... 4-102 Använda i-ACTIV AWD
*........ 4-102
Servostyrning................................. 4-103 Servostyrning............................4-103
i-ACTIVSENSE............................. 4-104 i-ACTIVSENSE....................... 4-104
Adaptiva strålkastare (AFS)
*.............
.................................................. 4-107
System för automatisk avbländning
(HBC)
*......................................4-108
Adaptiva LED-strålkastare
(ALH)
*...................................... 4-111
Övervakning av död vinkel (BSM,
Blind Spot Monitoring)
*........... 4-114
System för identifiering av
trafikskyltar (TSR)
*.................. 4-119
Avståndsidentifieringssystem
(DRSS, Distance Recognition
Support System)
*...................... 4-125
System för att påkalla förarens
uppmärksamhet (DAA)
*...........4-129
Backvarnare för korsande trafik
(RCTA, Rear Cross Traffic
Alert)
*....................................... 4-131
Mazda radarfarthållare (MRCC)
(manuell växellåda och Taiwan)
*......
.................................................. 4-134
Mazda radarfarthållare med stopp-
och körfunktion (MRCC med stopp-
och körfunktion) (automatväxellåda
utom Taiwan)
*.......................... 4-146
Filassistanssystem (LAS) och
varningssystem för filbyte
(LDWS)
*.................................. 4-161
Inställningsbar
hastighetsbegränsning (ASL)
*...........
.................................................. 4-172
Avancerad bromsassistans i tättrafik
(Advanced SCBS) (utom Indonesien
och Taiwan)
*.............................4-179
Bromsassistans i tättrafik [framåt]
(SCBS F) (Indonesien och
Ta i w a n )
*................................... 4-183
Bromsassistans i tättrafik [backning]
(SCBS R, Smart City Brake
Support)
*.................................. 4-187
Smart bromsassistans (SBS, Smart
Brake Support)
*........................ 4-191
Framåtriktad kamera (FSC, Forward
Sensing Camera)
*..................... 4-194
Radarsensor (fram)
*..................4-199
Radarsensorer (bak)
*................ 4-202
Ultraljudssensor (bak)
*............. 4-204
Farthållare..................................... 4-205 Farthållare
*............................... 4-205
Däcktrycksövervakning................ 4-211 Däcktrycksövervakning
*.......... 4-211
Dieselpartikelfilter.........................4-215 Dieselpartikelfilter (SKYACTIV-D
2.2)............................................ 4-215
Backkamerans display.................. 4-216 Backkamerans display
*............ 4-216
Parkeringssensorsystem................4-228 Parkeringssensorsystem
*.......... 4-228
4-2*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

MEMO
4-3
2017-6-29 16:54:29Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Tändningslås
▼Positioner för tryckknappsstart
Systemet fungerar bara när nyckeln
befinner sig inom det aktiva området.
Varje gång startknappen trycks in ändras
tändningens läge i ordningen: avstängd,
ACC och ON. När startknappen trycks in
från läget ON stängs tändningen av.
Indikeringslampa
Start med tryckknapp
OBS
•Motorn startar om du trycker på
startknappen samtidigt som
kopplingspedalen (manuell växellåda)
eller bromspedalen (automatisk
växellåda) trycks ned. Du kan ändra
tändningsläge
genom att trycka på
startknappen utan att trycka på pedalen.
•Lämna inte tändningen i läge ON när
motorn är avstängd. Om du gör det kan
batteriet laddas ur. Om tändningen
lämnas i läget ACC (för automatisk
växellåda med växelväljaren i läge P
och tändningen i läge ACC) stängs
tändningen automatiskt av efter cirka 25
minuter.
Av
Strömförsörjningen till de elektriska
enheterna stängs av och indikeringslampan
för tryckknappsstart (gul) slocknar även.
I det här läget är ratten låst.
VA R N I N G
Innan du lämnar förarsätet ska du alltid
stänga av tändningen. Dra åt
parkeringsbromsen och kontrollera att
växelväljaren står i läge P (automatisk
växellåda) eller att ettans växel eller
backen är ilagd (manuell växellåda):
Det är farligt att lämna förarsätet utan att
stänga av tändningen, dra åt
parkeringsbromsen och ställa
växelväljaren i läge P (automatväxellåda)
eller lägga i ettans växel eller backen
(manuell växellåda). Bilen kan röra sig
oväntat, vilket kan orsaka en olycka.
Även om du bara tänker lämna fordonet en
mycket kort stund, är det viktigt att stänga
av tändningen. Om du lämnar bilen med
tändningen i något annat läge än
avstängd, stängs vissa av fordonets
säkerhetssystem av och batteriet fortsätter
att dra ström.
OBS
(Låst ratt)
Om indikeringslampan för
tryckknappsstart (grö n) blinkar och ett
pipljud hörs betyder detta att ratten
fortfarande är låst. För att låsa upp ratten
trycker du på knappen för
tryckknappsstart samtidigt som du vrider
ratten åt vänster och höger.
Under körning
Starta och stänga av motorn
4-4
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

ACC (Accessory)
Vissa elektriska tillbehör är i gång och
indikeringslampan (gul) tänds.
I det här läget är ratten olåst.
OBS
Det nyckellösa låssystemet fungerar inte
om startknappen tryckts till läget ACC,
och dörrarna kan inte låsas/låsas upp
även om de har låsts manuellt.
PÅ
Detta är normalläget när motorn är startad.
Indikeringslampan (gul) släcks.
(Indikeringslampan (gul) tänds när
tändningen är i läge ON och motorn är
avstängd.)
Vissa indikerings- och varningslampor ska
kontrolleras innan motorn startas (sidan
4-42).
OBS
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
När startknappen tryckts till ON hörs
ljudet av bränslepumpmotorn, nära
bränsletanken. Detta är normalt.
Starta motorn
VARNING
Radiovågor från nyckeln kan påverka
medicinsk utrustning såsom pacemaker:
Innan nyckeln används nära personer som
använder medicinsk utrustning, ska
tillverkaren av den medicinska
utrustningen eller en läkare tillfrågas om
radiovågorna från nyckeln påverkar
utrustningen.
OBS
•Nyckeln ska bäras med, eftersom den
innehåller en startspärrskrets som ska
kommunicera med motorns styrsystem
på kort avstånd.
•Motorn kan startas genom att trycka på
startknappen från läge OFF, ACC eller
ON.
•Funktionerna i tryckk nappsstartsystemet
(funktion som kan starta motorn genom
att bara ha nyckeln på sig) kan
avaktiveras för att förhindra eventuell
skadlig effekt på användare som har
pacemaker eller annan medicinsk
anordning. Om systemet är avaktiverat
kan du inte starta motorn genom att
bara bära nyckeln. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad. Om
tryckknappstartsystemet har
avaktiverats kan du starta motorn
genom att följa proceduren som ska
användas när nyckelbatteriet är
urladdat.
Se Start av motorn när nyckelbatteriet
är helt urladdat på sidan 4-9.
Under körning
Starta och stänga av motorn
4-5
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Efter att en kall motor startats, ökar
motorns varvtal och ett vinande ljud
från motorrummet kan höras.
Detta görs för att förbättra reningen av
avgaserna och tyder inte på några
defekta delar.
1. Se till att du bär med dig nyckeln.
2. Spänn fast säkerhetsbältena.
3. Kontrollera att parkeringsbromsen är åtdragen.
4. Fortsätt att trycka ned bromspedalen ordentligt till dess att motorn startat
helt.
5. (Manuell växellåda)
Fortsätt att trycka ned
kopplingspedalen ordentligt till dess att
motorn startat helt.
(Automatväxellåda)
Sätt bilen i parkeringsläge (P). Om du
måste starta motorn på nytt medan
bilen rör sig, växla till neutralläge (N).
OBS
•(Manuell växellåda)
Startmotorn fungerar inte om
kopplingspedalen inte trycks ned
tillräckligt.
•(Automatväxellåda)
Startmotorn fungerar bara om
växelväljaren står i läge P eller N
och bromspedalen är tillräckligt
nedtryckt.
6. Kontrollera att indikeringslampan
KEY (grön) (om sådan finns) på
instrumentgruppen och
indikeringslampan fö r tryckknappsstart
(grön) tänds.
Indikeringslampa
Start med tryckknapp
OBS
•Om indikeringslampan för
tryckknappsstart (g rön) blinkar ska
du se till att nycken finns till hands
(för bilar med instrumentgrupp typ A
(sidan 4-42) kommer meddelanden
att visas i instrumentgruppen).
•Om indikeringslampan för
tryckknappsstart (g rön) blinkar när
nyckeln finns till hands ska du trycka
på startknappen med nyckeln och
starta motorn (för bilar med
instrumentgrupp typ A (sidan
4-42) kommer meddelanden att
visas i instrumentgruppen). Se Start
av motorn när nyckelbatteriet är helt
urladdat på sidan 4-9.
Under körning
Starta och stänga av motorn
4-6
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

VIKTIGT
Om varningslampan KEY (röd) tänds
eller indikeringslampan för
tryckknappsstart (gul) blinkar kan det
vara ett tecken på problem i
startmotorsystemet. Det kan förhindra
att motorn startar eller att tändningen
ställs in på ACC eller ON (för bilar med
instrumentgrupp typ A (sidan 4-42)
kommer meddelanden att visas i
instrumentgruppen). Låt bilen
kontrolleras av en kunnig reparatör så
snart som möjligt. Vi rekommenderar
en auktoriserad Mazda-verkstad.
OBS
•Vid följande förhållanden blinkar
varningslampan KEY (röd) efter det
att startknappen trycks in. Det talar
om för föraren att startknappen inte
aktiverar läget ACC även om den
trycks in i avstängt läge (för bilar
med instrumentgrupp typ A (sidan
4-42) kommer meddelanden att
visas i instrumentgruppen).
•Batteriet är helt urladdat.
•Nyckeln befinner sig utanför
räckvidden.
•Nyckeln är placerad på en plats
där det är svårt för systemet att
känna av signalen (sidan 3-7).
•En nyckel från en annan
tillverkare, liknande nyckeln, finns
inom räckvidden.
•(Tvångsstart av motorn)
Om varningslampan KEY (röd)
tänds, eller om indikeringslampan
för tryckknappsstart (gul) blinkar,
kan det tyda på att motorn kanske
inte startar med den vanliga
startmetoden (för bilar med
instrumentgrupp typ A (sidan
4-42) kommer meddelanden att
visas i instrumentgruppen). Låt bilen
kontrolleras av en kunnig reparatör
så snart som möjligt. Vi
rekommenderar en auktoriserad
Mazda-verkstad. Om detta händer
kan motorn tvångsstartas. Tryck in
och håll tryckknappen intryckt tills
motorn startar. Andra procedurer
krävs för att starta motorn, t.ex. att
ha nyckeln i kupén och trycka på
kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda).
•När motorn tvångsstartas kommer
varningslampan KEY (röd) (om
sådan finns) att förbli tänd och
indikeringslampan för
tryckknappsstart (gul) fortsätter att
blinka.
•(Automatväxellåda)
När växelväljaren är i neutralläge
(N) tänds varken
KEY-indikeringslampan (grön) (om
den finns) eller indikeringslampan
för tryckknappsstart (grön).
7. Vänta med att trycka på startknappen tills både KEY-indikeringslampan
(grön) (om sådan finns) på
instrumentgruppen är tänd och
indikeringslampan för tryckknappsstart
(grön) är tänd.
Under körning
Starta och stänga av motorn
4-7
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
