Page 311 of 883

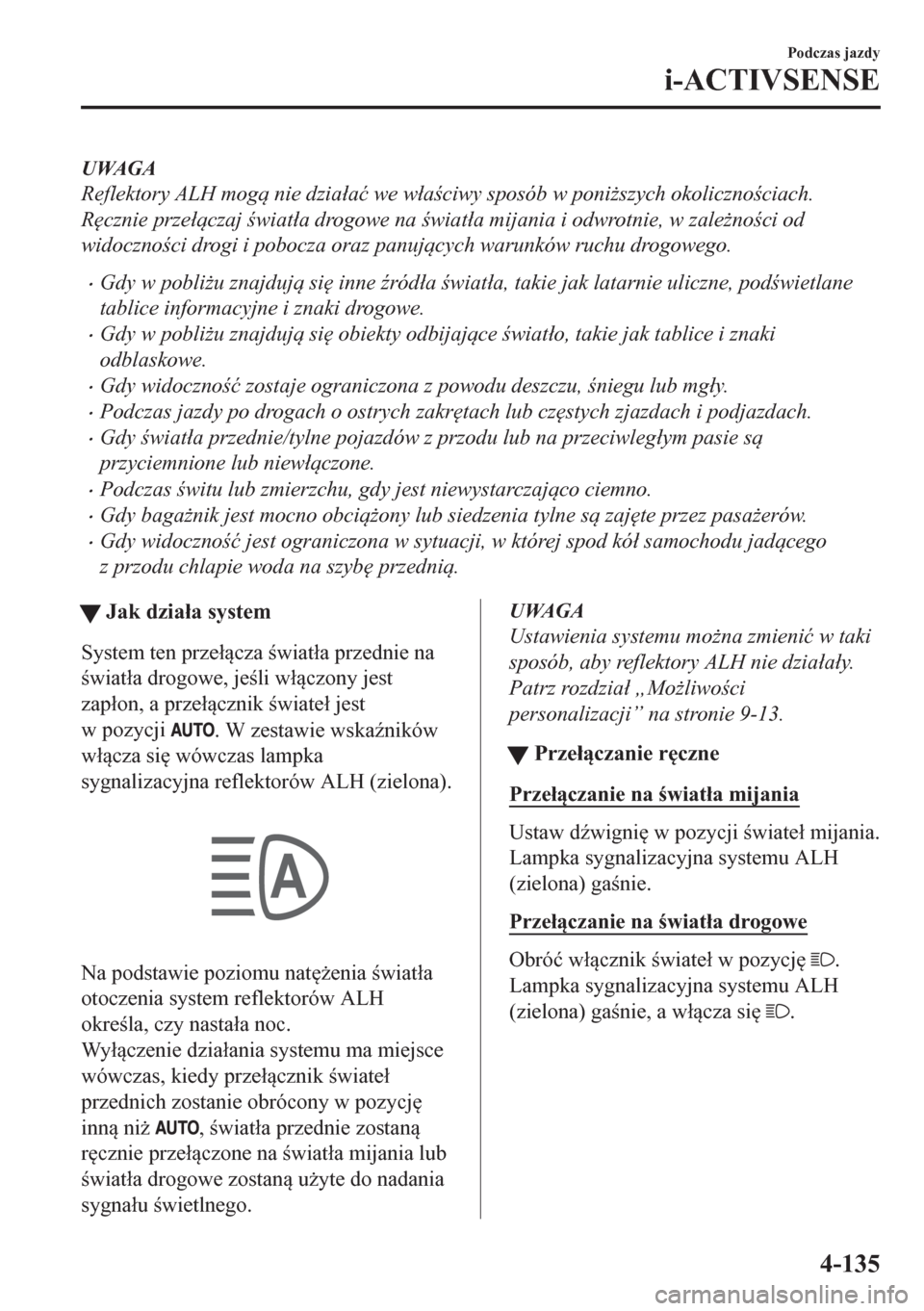

UWAGA
Reflektory ALH mog nie dzia áa ü we w áa ciwy sposób w poni*szych okoliczno ciach.
R
cznie prze áczaj wiat áa drogowe na wiat áa mijania i odwrotnie, w zale*no ci od
widoczno ci drogi i pobocza oraz panujcych warunków ruchu drogowego.
•Gdy w pobli*u znajduj si
inne (ród áa wiat áa, takie jak latarnie uliczne, pod wietlane
tablice informacyjne i znaki drogowe.
•Gdy w pobli*u znajduj si
obiekty odbijajce wiat áo, takie jak tablice i znaki
odblaskowe.
•Gdy widoczno ü zostaje ograniczona z powodu deszczu, niegu lub mg áy.
•Podczas jazdy po drogach o ostrych zakr
tach lub cz
stych zjazdach i podjazdach.
•Gdy wiat áa przednie/tylne pojazdów z przodu lub na przeciwleg áym pasie s
przyciemnione lub niew áczone.
•Podczas witu lub zmierzchu, gdy jest niewystarczajco ciemno.
•Gdy baga*nik jest mocno obci*ony lub siedzenia tylne s zaj
te przez pasa*erów.
•Gdy widoczno ü jest ograniczona w sytuacji, w której spod kó á samochodu jadcego
z przodu chlapie woda na szyb
przedni.
tJak dzia áa system
System ten prze ácza wiat áa przednie na
wiat áa drogowe, je li w áczony jest
zap áon, a prze ácznik wiate á jest
w pozycji
. W zestawie wska(ników
w ácza si
wówczas lampka
sygnalizacyjna reflektorów ALH (zielona).
Na podstawie poziomu nat
*enia wiat áa
otoczenia system reflektorów ALH
okre la, czy nasta áa noc.
Wy áczenie dzia áania systemu ma miejsce
wówczas, kiedy prze ácznik wiate á
przednich zostanie obrócony w pozycj
inn ni*
, wiat áa przednie zostan
r
cznie prze áczone na wiat áa mijania lub
wiat áa drogowe zostan u*yte do nadania
sygna áu wietlnego.
UWAGA
Ustawienia systemu mo*na zmieni ü w taki
sposób, aby reflektory ALH nie dzia áa áy.
Patrz rozdzia á „Mo*liwo ci
personalizacji” na stronie 9-13.
tPrze áczanie r
czne
Prze áczanie na wiat áa mijania
Ustaw d(wigni
w pozycji wiate á mijania.
Lampka sygnalizacyjna systemu ALH
(zielona) ga nie.
Prze áczanie na wiat áa drogowe
Obró ü w ácznik wiate á w pozycj
.
Lampka sygnalizacyjna systemu ALH
(zielona) ga nie, a w ácza si
.
Podczas jazdy
i-ACTIVSENSE
4-135
Page 312 of 883

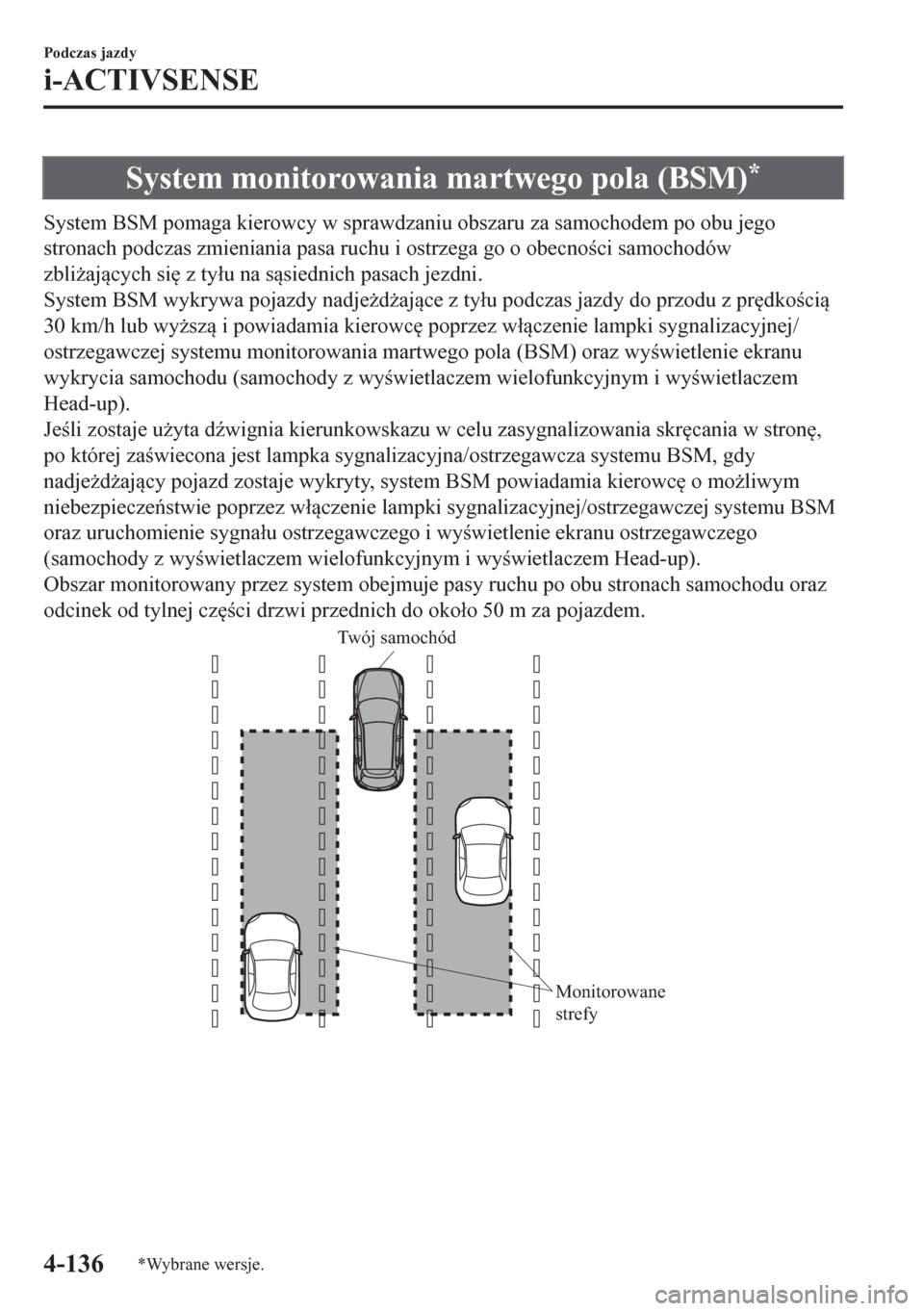

System monitorowania martwego pola (BSM)*
System BSM pomaga kierowcy w sprawdzaniu obszaru za samochodem po obu jego
stronach podczas zmieniania pasa ruchu i ostrzega go o obecno ci samochodów
zbli*ajcych si
z ty áu na ssiednich pasach jezdni.
System BSM wykrywa pojazdy nadje*d*ajce z ty áu podczas jazdy do przodu z pr
dko ci
30 km/h lub wy*sz i powiadamia kierowc
poprzez w áczenie lampki sygnalizacyjnej/
ostrzegawczej systemu monitorowania martwego pola (BSM) oraz wy wietlenie ekranu
wykrycia samochodu (samochody z wy wietlaczem wielofunkcyjnym i wy wietlaczem
Head-up).
Je li zostaje u*yta d(wignia kierunkowskazu w celu zasygnalizowania skr
cania w stron
,
po której za wiecona jest lampka sygnalizacyjna/ostrzegawcza systemu BSM, gdy
nadje*d*ajcy pojazd zostaje wykryty, system BSM powiadamia kierowc
o mo*liwym
niebezpieczestwie poprzez w áczenie lampki sygnalizacyjnej/ostrzegawczej systemu BSM
oraz uruchomienie sygna áu ostrzegawczego i wy wietlenie ekranu ostrzegawczego
(samochody z wy wietlaczem wielofunkcyjnym i wy wietlaczem Head-up).
Obszar monitorowany przez system obejmuje pasy ruchu po obu stronach samochodu oraz
odcinek od tylnej cz
ci drzwi przednich do oko áo 50 m za pojazdem.
Monitorowane
strefy Twój samochód
Podczas jazdy
i-ACTIVSENSE
4-136*Wybrane wersje.
Page 313 of 883
OSTRZE)ENIE
Zawsze sprawdzaj wzrokowo otoczenie przed dokonaniem zmiany pasa ruchu:
System ten ma wyłącznie na celu pomagać użytkownikowi w sprawdzaniu obecności
nadjeżdżających z tyłu pojazdów podczas zmiany pasa ruchu. W wyniku pewnych
ograniczeń w działaniu tego systemu lampka sygnalizacyjna/ostrzegawcza systemu BSM,
sygnał ostrzegawczy i ekran ostrzegawczy mogą nie działać lub ich działanie może być
opóźnione, nawet jeśli na sąsiednim pasie ruchu znajduje się pojazd. Jako kierowca musisz
zawsze sam sprawdzać otoczenie pojazdu.
UWAGA
•System BSM dzia áa, gdy spe ánione s wszystkie poni*sze warunki:
•W ácznik zap áonu znajduje si
w pozycji ON.
•Lampka sygnalizacyjna wy áczenia systemu BSM w zestawie wska(ników jest
wy áczona.
•Pr
dko ü samochodu wynosi oko áo 30 km/h lub wi
cej.
•System BSM nie b
dzie dzia áa á w nast
pujcych okoliczno ciach.
•Gdy pr
dko ü samochodu spadnie poni*ej oko áo 25 km/h, nawet je li lampka
sygnalizacyjna wy áczenia systemu BSM OFF jest wy áczona.
•Gdy d(wignia zmiany biegów (manualna skrzynia biegów)/d(wignia wybierania biegów
(automatyczna skrzynia biegów) zostanie ustawiona na biegu wstecznym (R)
i samochód b
dzie cofa á.
•Promie skr
tu jest ma áy (pokonywanie ostrego zakr
tu, skr
canie na skrzy*owaniach).
•W poni*szych okoliczno ciach lampka sygnalizacyjna wy áczenia systemu BSM OFF
w ácza si
i dzia áanie systemu jest zatrzymywane. Je li lampka sygnalizacyjna wy áczenia
systemu BSM OFF wieci wiat áem sta áym, samochód nale*y mo*liwie jak najszybciej
podda ü kontroli w Autoryzowanej Stacji Obs áugi Mazdy.
•Wy s tpi á problem z systemem BSM oraz dzia áaniem lampek ostrzegawczych.
•Nastpi áo du*e odchylenie miejsca instalacji czujnika radarowego (tylnego)
w samochodzie.
•W pobli*u czujnika radarowego (tylnego) nagromadzi áa si
du*a ilo ü niegu lub lodu.
Usu ewentualny nieg, lód lub b áoto ze zderzaka tylnego.
•Jazda przez d áu*szy czas po o nie*onych drogach.
•Temperatura w pobli*u czujników radarowych (tylnych) osign
áa nadmiernie wysoki
zakres z powodu jazdy przez d áu*szy czas na wzniesieniach w sezonie letnim.
•Spad áo napi
cie akumulatora.
•W poni*szych okoliczno ciach czujniki radarowe (tylne) nie mog wykry ü obiektów lub
wykrywanie ich mo*e by ü utrudnione.
Podczas jazdy
i-ACTIVSENSE
4-137
Page 314 of 883

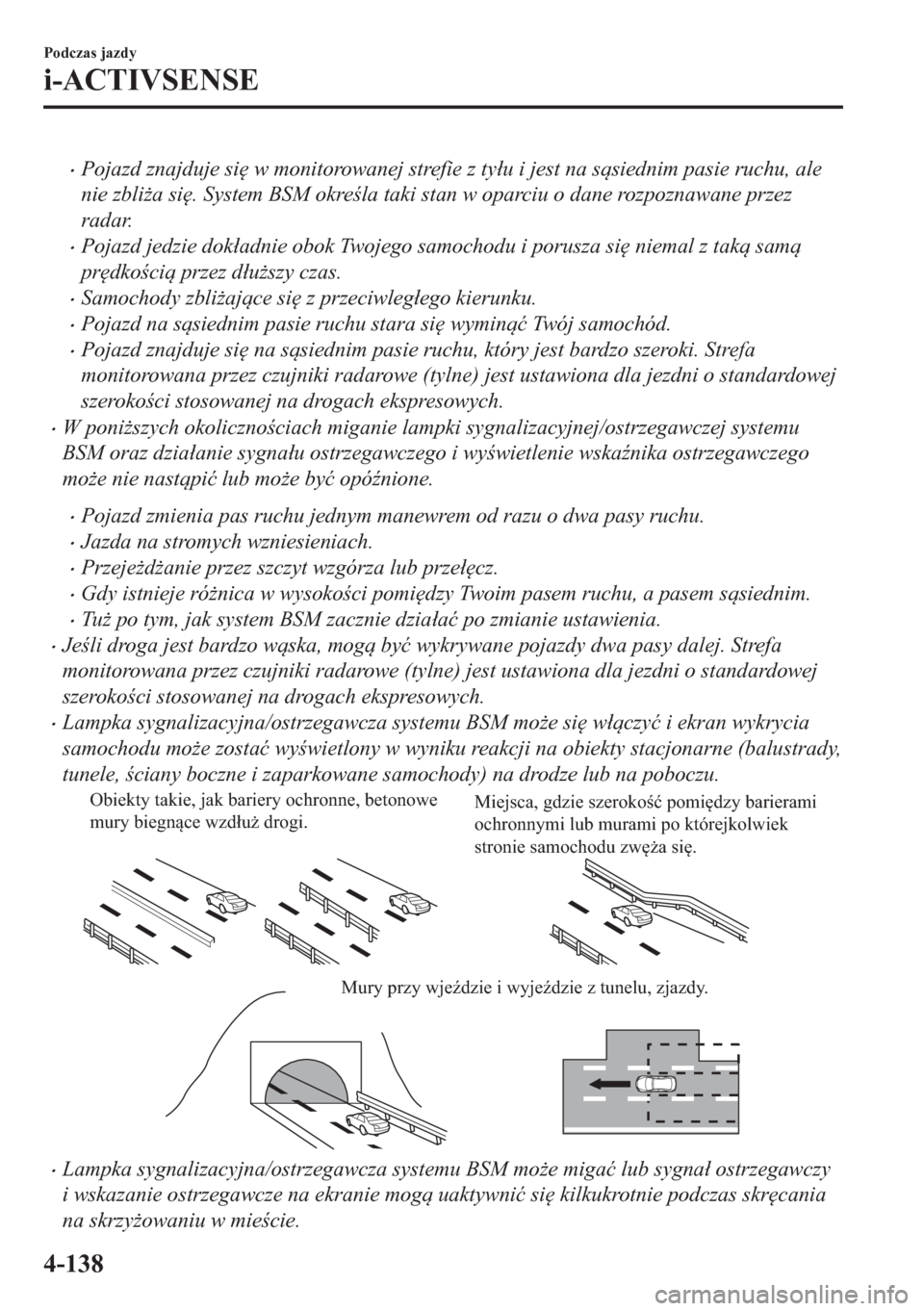

•Pojazd znajduje si
w monitorowanej strefie z ty áu i jest na ssiednim pasie ruchu, ale
nie zbli*a si
. System BSM okre la taki stan w oparciu o dane rozpoznawane przez
radar.
•Pojazd jedzie dok áadnie obok Twojego samochodu i porusza si
niemal z tak sam
pr
dko ci przez d áu*szy czas.
•Samochody zbli*ajce si
z przeciwleg áego kierunku.
•Pojazd na ssiednim pasie ruchu stara si
wymin ü Twój samochód.
•Pojazd znajduje si
na ssiednim pasie ruchu, który jest bardzo szeroki. Strefa
monitorowana przez czujniki radarowe (tylne) jest ustawiona dla jezdni o standardowej
szeroko ci stosowanej na drogach ekspresowych.
•W poni*szych okoliczno ciach miganie lampki sygnalizacyjnej/ostrzegawczej systemu
BSM oraz dzia áanie sygna áu ostrzegawczego i wy wietlenie wska(nika ostrzegawczego
mo*e nie nastpi ü lub mo*e by ü opó(nione.
•Pojazd zmienia pas ruchu jednym manewrem od razu o dwa pasy ruchu.
•Jazda na stromych wzniesieniach.
•Przeje*d*anie przez szczyt wzgórza lub prze á
cz.
•Gdy istnieje ró*nica w wysoko ci pomi
dzy Twoim pasem ruchu, a pasem ssiednim.
•Tu* po tym, jak system BSM zacznie dzia áa ü po zmianie ustawienia.
•Je li droga jest bardzo wska, mog by ü wykrywane pojazdy dwa pasy dalej. Strefa
monitorowana przez czujniki radarowe (tylne) jest ustawiona dla jezdni o standardowej
szeroko ci stosowanej na drogach ekspresowych.
•Lampka sygnalizacyjna/ostrzegawcza systemu BSM mo*e si
w áczy ü i ekran wykrycia
samochodu mo*e zosta ü wy wietlony w wyniku reakcji na obiekty stacjonarne (balustrady,
tunele, ciany boczne i zaparkowane samochody) na drodze lub na poboczu.
Obiekty takie, jak bariery ochronne, betonowe
mury biegnące wzdłuż drogi.Miejsca, gdzie szerokość pomiędzy barierami
ochronnymi lub murami po którejkolwiek
stronie samochodu zwęża się.
Mury przy wjeździe i wyjeździe z tunelu, zjazdy.
•Lampka sygnalizacyjna/ostrzegawcza systemu BSM mo*e miga ü lub sygna á ostrzegawczy
i wskazanie ostrzegawcze na ekranie mog uaktywni ü si
kilkukrotnie podczas skr
cania
na skrzy*owaniu w mie cie.
Podczas jazdy
i-ACTIVSENSE
4-138
Page 315 of 883

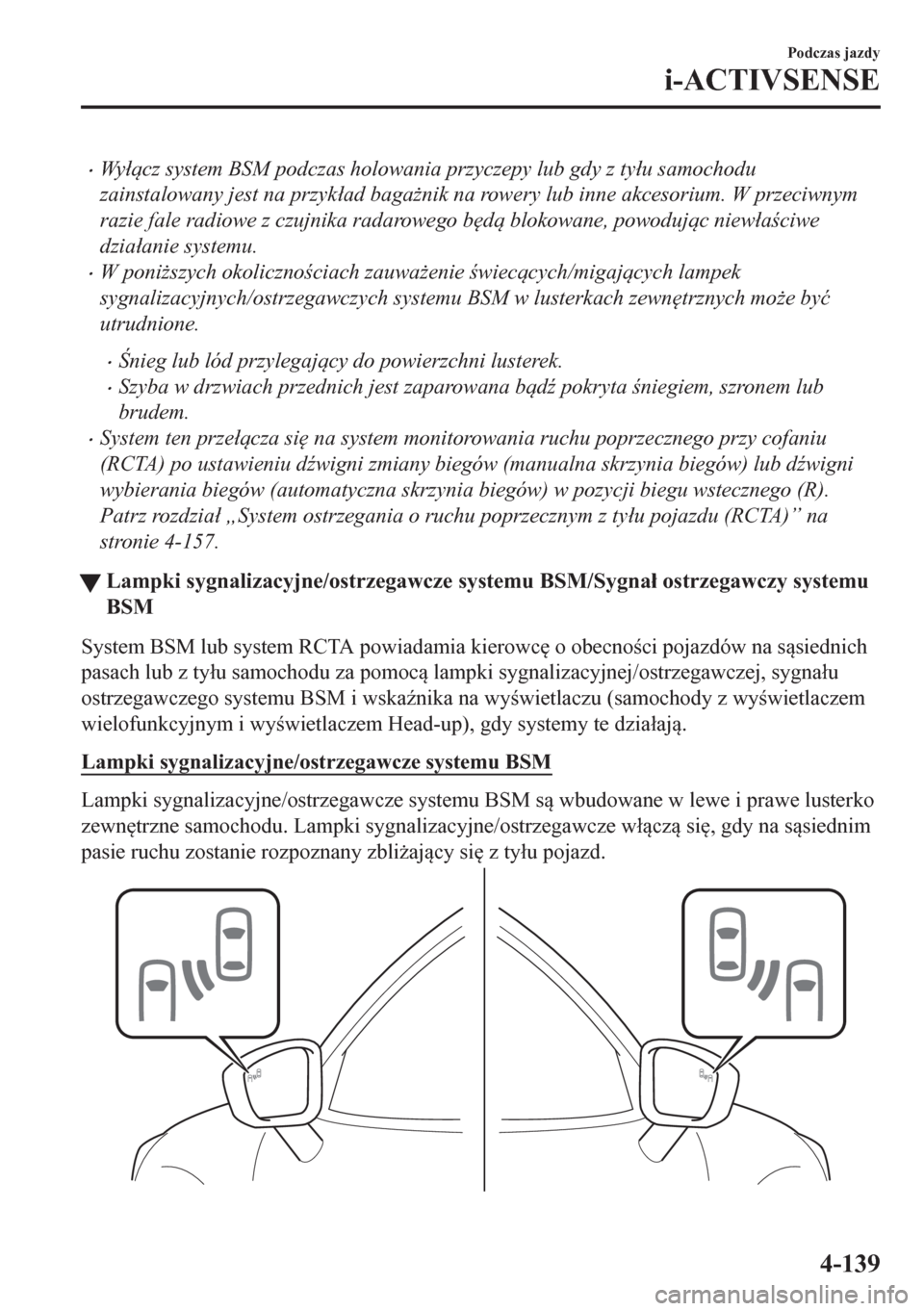

•Wy ácz system BSM podczas holowania przyczepy lub gdy z ty áu samochodu
zainstalowany jest na przyk áad baga*nik na rowery lub inne akcesorium. W przeciwnym
razie fale radiowe z czujnika radarowego b
d blokowane, powodujc niew áa ciwe
dzia áanie systemu.
•W poni*szych okoliczno ciach zauwa*enie wieccych/migajcych lampek
sygnalizacyjnych/ostrzegawczych systemu BSM w lusterkach zewn
trznych mo*e by ü
utrudnione.
• nieg lub lód przylegajcy do powierzchni lusterek.
•Szyba w drzwiach przednich jest zaparowana bd( pokryta niegiem, szronem lub
brudem.
•System ten prze ácza si
na system monitorowania ruchu poprzecznego przy cofaniu
(RCTA) po ustawieniu d(wigni zmiany biegów (manualna skrzynia biegów) lub d(wigni
wybierania biegów (automatyczna skrzynia biegów) w pozycji biegu wstecznego (R).
Patrz rozdzia á „System ostrzegania o ruchu poprzecznym z ty áu pojazdu (RCTA)” na
stronie 4-157.
tLampki sygnalizacyjne/ostrzegawcze systemu BSM/Sygna á ostrzegawczy systemu
BSM
System BSM lub system RCTA powiadamia kierowc
o obecno ci pojazdów na ssiednich
pasach lub z ty áu samochodu za pomoc lampki sygnalizacyjnej/ostrzegawczej, sygna áu
ostrzegawczego systemu BSM i wska(nika na wy wietlaczu (samochody z wy wietlaczem
wielofunkcyjnym i wy wietlaczem Head-up), gdy systemy te dzia áaj.
Lampki sygnalizacyjne/ostrzegawcze systemu BSM
Lampki sygnalizacyjne/ostrzegawcze systemu BSM s wbudowane w lewe i prawe lusterko
zewn
trzne samochodu. Lampki sygnalizacyjne/ostrzegawcze w ácz si
, gdy na ssiednim
pasie ruchu zostanie rozpoznany zbli*ajcy si
z ty áu pojazd.
Podczas jazdy
i-ACTIVSENSE
4-139
Page 316 of 883

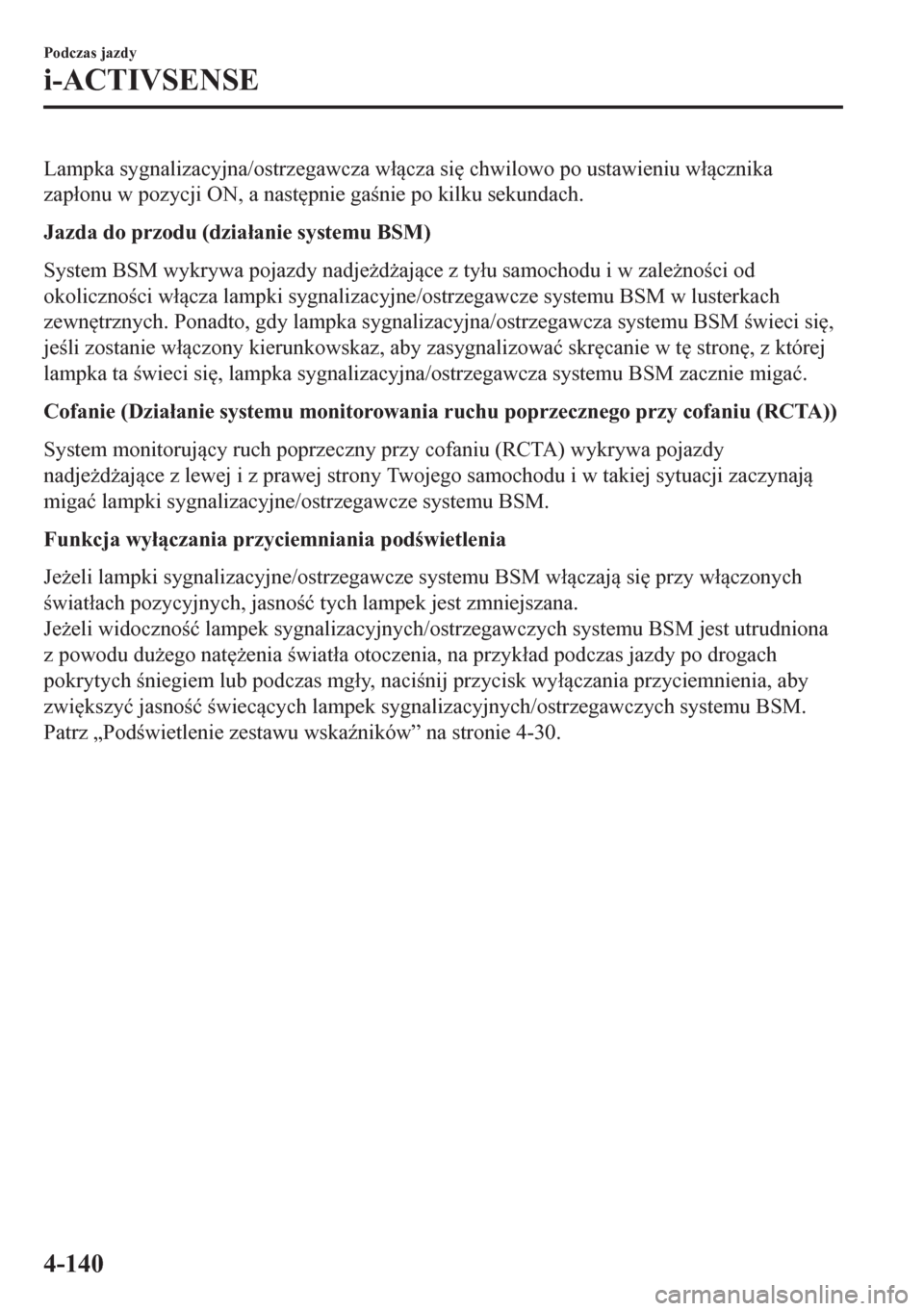

Lampka sygnalizacyjna/ostrzegawcza w ácza si
chwilowo po ustawieniu w ácznika
zap áonu w pozycji ON, a nast
pnie ga nie po kilku sekundach.
Jazda do przodu (dzia áanie systemu BSM)
System BSM wykrywa pojazdy nadje*d*ajce z ty áu samochodu i w zale*no ci od
okoliczno ci w ácza lampki sygnalizacyjne/ostrzegawcze systemu BSM w lusterkach
zewn
trznych. Ponadto, gdy lampka sygnalizacyjna/ostrzegawcza systemu BSM wieci si
,
je li zostanie w áczony kierunkowskaz, aby zasygnalizowa ü skr
canie w t
stron
, z której
lampka ta wieci si
, lampka sygnalizacyjna/ostrzegawcza systemu BSM zacznie miga ü.
Cofanie (Dzia áanie systemu monitorowania ruchu poprzecznego przy cofaniu (RCTA))
System monitorujcy ruch poprzeczny przy cofaniu (RCTA) wykrywa pojazdy
nadje*d*ajce z lewej i z prawej strony Twojego samochodu i w takiej sytuacji zaczynaj
miga ü lampki sygnalizacyjne/ostrzegawcze systemu BSM.
Funkcja wy áczania przyciemniania pod wietlenia
Je*eli lampki sygnalizacyjne/ostrzegawcze systemu BSM w áczaj si
przy w áczonych
wiat áach pozycyjnych, jasno ü tych lampek jest zmniejszana.
Je*eli widoczno ü lampek sygnalizacyjnych/ostrzegawczych systemu BSM jest utrudniona
z powodu du*ego nat
*enia wiat áa otoczenia, na przyk áad podczas jazdy po drogach
pokrytych niegiem lub podczas mg áy, n a c i nij przycisk wy áczania przyciemnienia, aby
zwi
kszy ü jasno ü wieccych lampek sygnalizacyjnych/ostrzegawczych systemu BSM.
Patrz „Pod wietlenie zestawu wska(ników” na stronie 4-30.
Podczas jazdy
i-ACTIVSENSE
4-140
Page 317 of 883
Wska(nik na wy wietlaczu (Samochody z wy wietlaczem wielofunkcyjnym
i wy wietlaczem Head-up)
Wykryty zbli*ajcy si
pojazd oraz ostrze*enie wy wietlane s na wy wietlaczu
wielofunkcyjnym i wy wietlaczu Head-up, gdy samochód porusza si
do przodu (aktywny
system BSM).
Wyświetlacz wielofunkcyjny Wyświetlacz Head-up
Lampka ostrzegawcza informująca o wykryciu obiektuLampka ostrzegawcza informująca o wykryciu obiektu
Rozpoznany kierunek jest wy wietlany ze wska(nikiem wykrycia (bia áym) w momencie
wykrycia zbli*ajcego si
pojazdu. Ponadto, je li d(wignia kierunkowskazu zostaje u*yta
w celu zasygnalizowania zmiany pasa ruchu, gdy wykryty zosta á pojazd, na wy wietlaczu
zmienia si
kolor (pomaraczowy) wska(nika ostrzegawczego.
Sygna á ostrzegawcza systemu BSM
Sygna á ostrzegawczy systemu BSM jest emitowany zawsze wtedy, gdy miga lampka
sygnalizacyjna/ostrzegawcza systemu BSM.
Podczas jazdy
i-ACTIVSENSE
4-141
Page 318 of 883

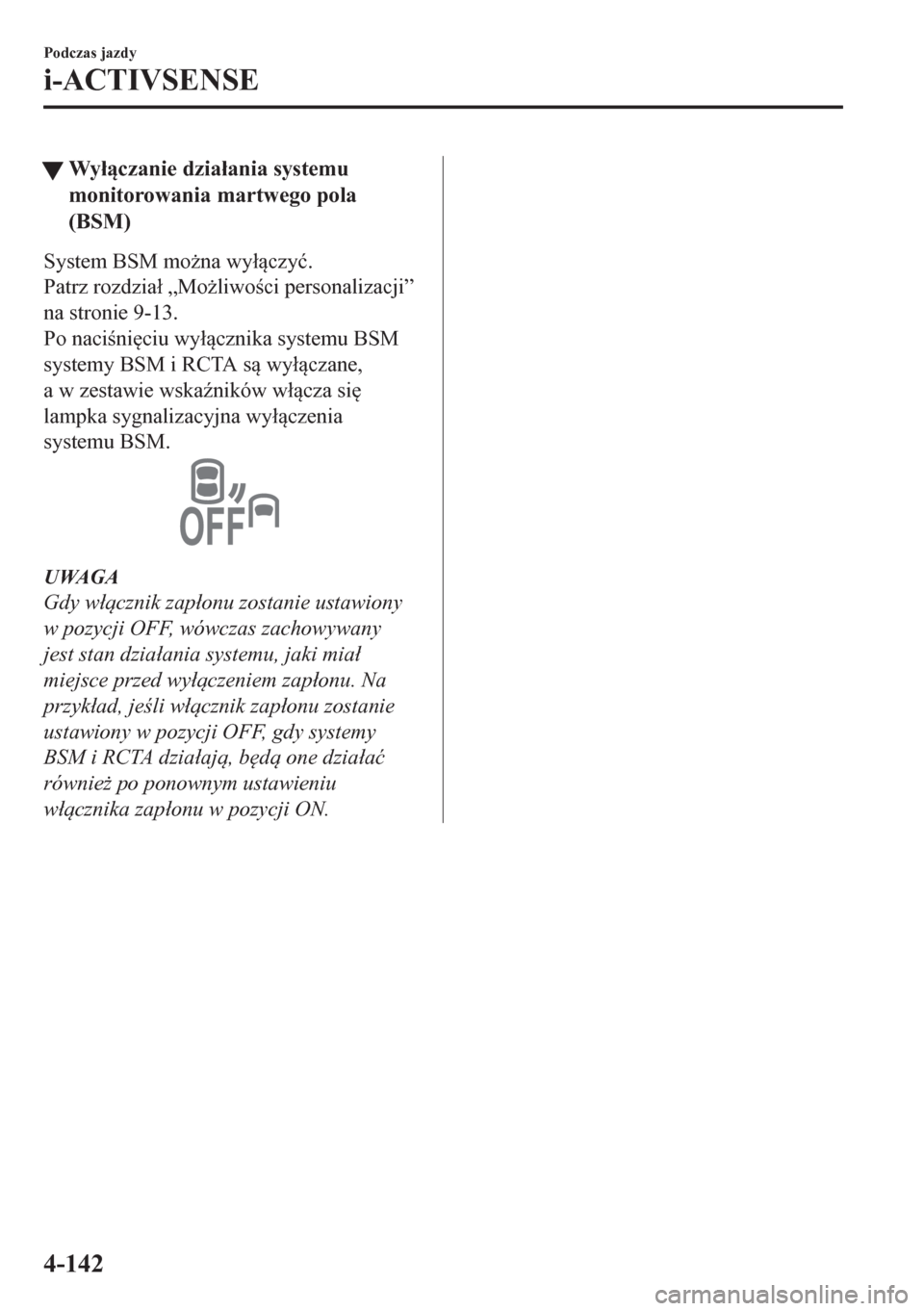

tWy áczanie dzia áania systemu
monitorowania martwego pola
(BSM)
System BSM mo*na wy áczy ü.
Patrz rozdzia á „Mo*liwo ci personalizacji”
na stronie 9-13.
Po naci ni
ciu wy ácznika systemu BSM
systemy BSM i RCTA s wy áczane,
a w zestawie wska(ników w ácza si
lampka sygnalizacyjna wy áczenia
systemu BSM.
UWAGA
Gdy w ácznik zap áonu zostanie ustawiony
w pozycji OFF, wówczas zachowywany
jest stan dzia áania systemu, jaki mia á
miejsce przed wy áczeniem zap áonu. Na
przyk áad, je li w ácznik zap áonu zostanie
ustawiony w pozycji OFF, gdy systemy
BSM i RCTA dzia áaj, b
d one dzia áa ü
równie* po ponownym ustawieniu
w ácznika zap áonu w pozycji ON.
Podczas jazdy
i-ACTIVSENSE
4-142
Page 319 of 883

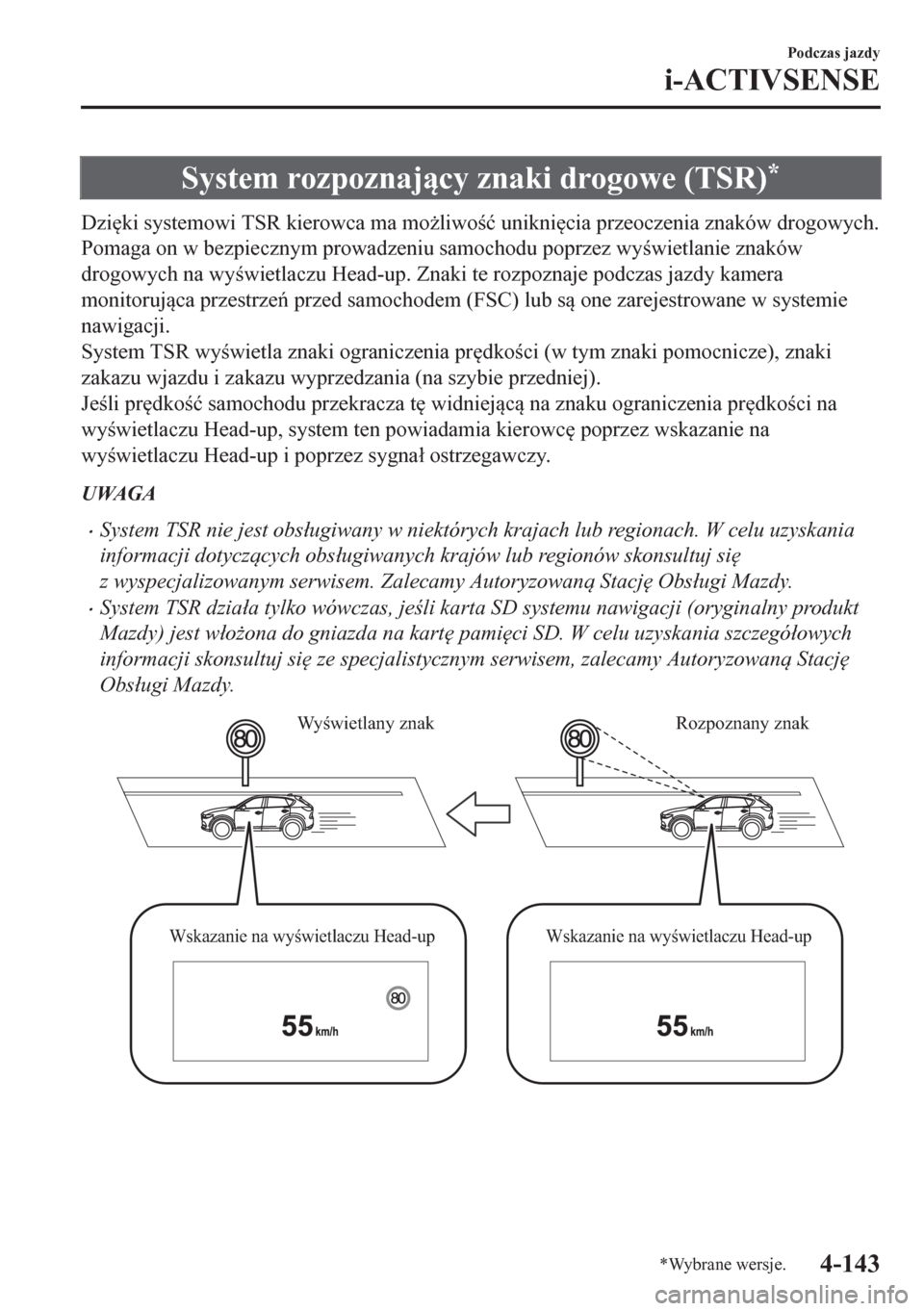

System rozpoznajcy znaki drogowe (TSR)*
Dzi
ki systemowi TSR kierowca ma mo*liwo ü unikni
cia przeoczenia znaków drogowych.
Pomaga on w bezpiecznym prowadzeniu samochodu poprzez wy wietlanie znaków
drogowych na wy wietlaczu Head-up. Znaki te rozpoznaje podczas jazdy kamera
monitorujca przestrze przed samochodem (FSC) lub s one zarejestrowane w systemie
nawigacji.
System TSR wy wietla znaki ograniczenia pr
dko ci (w tym znaki pomocnicze), znaki
zakazu wjazdu i zakazu wyprzedzania (na szybie przedniej).
Je li pr
dko ü samochodu przekracza t
widniejc na znaku ograniczenia pr
dko ci na
wy wietlaczu Head-up, system ten powiadamia kierowc
poprzez wskazanie na
wy wietlaczu Head-up i poprzez sygna á ostrzegawczy.
UWAGA
•System TSR nie jest obs áugiwany w niektórych krajach lub regionach. W celu uzyskania
informacji dotyczcych obs áugiwanych krajów lub regionów skonsultuj si
z wyspecjalizowanym serwisem. Zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
•System TSR dzia áa tylko wówczas, je li karta SD systemu nawigacji (oryginalny produkt
Mazdy) jest w áo*ona do gniazda na kart
pami
ci SD. W celu uzyskania szczegó áowych
informacji skonsultuj si
ze specjalistycznym serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
Rozpoznany znak Wyświetlany znak
Wskazanie na wyświetlaczu Head-up Wskazanie na wyświetlaczu Head-up
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-143
Page 320 of 883

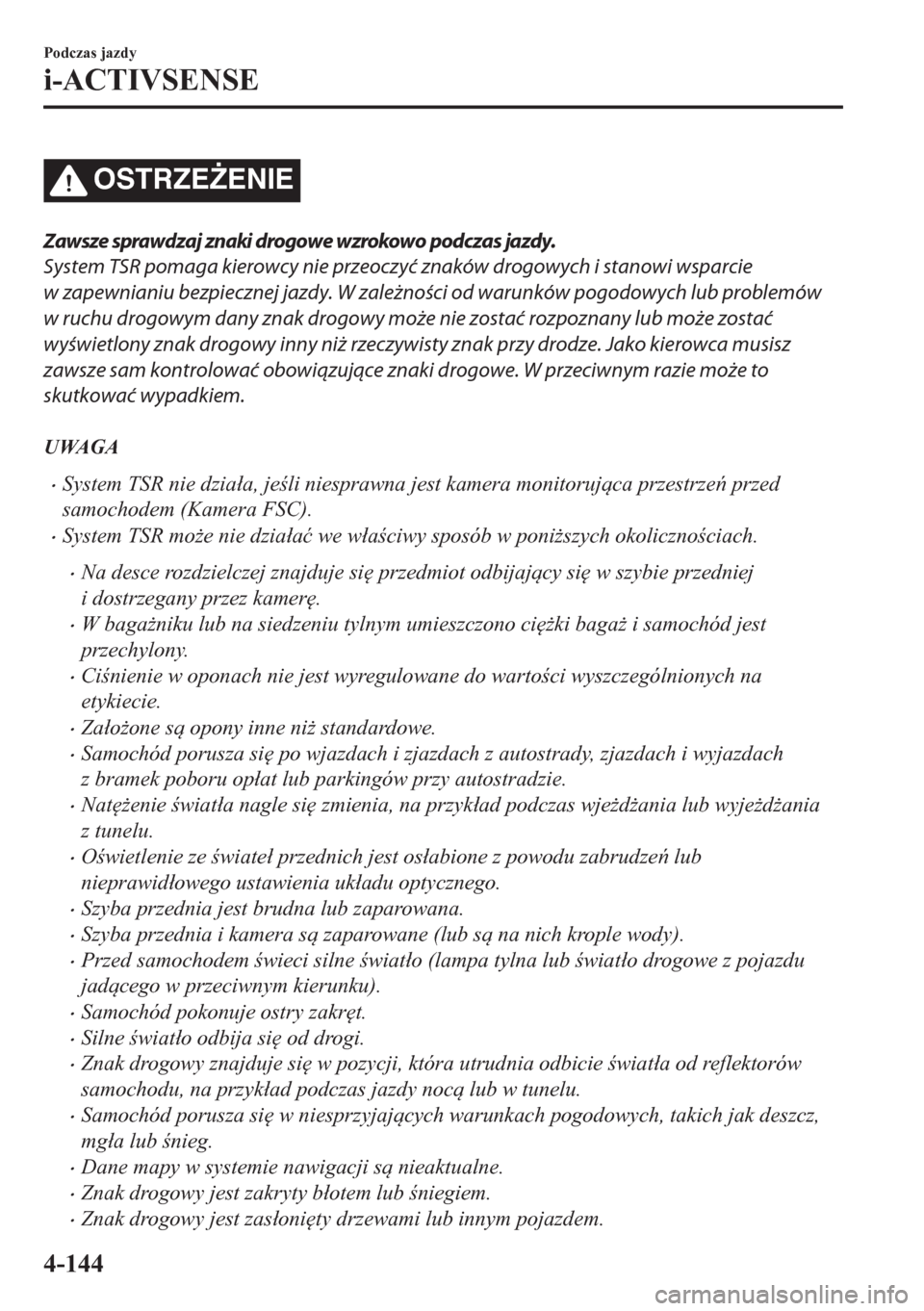

OSTRZE)ENIE
Zawsze sprawdzaj znaki drogowe wzrokowo podczas jazdy.
System TSR pomaga kierowcy nie przeoczyć znaków drogowych i stanowi wsparcie
w zapewnianiu bezpiecznej jazdy. W zależności od warunków pogodowych lub problemów
w ruchu drogowym dany znak drogowy może nie zostać rozpoznany lub może zostać
wyświetlony znak drogowy inny niż rzeczywisty znak przy drodze. Jako kierowca musisz
zawsze sam kontrolować obowiązujące znaki drogowe. W przeciwnym razie może to
skutkować wypadkiem.
UWAGA
•System TSR nie dzia áa, je li niesprawna jest kamera monitorujca przestrze przed
samochodem (Kamera FSC).
•System TSR mo*e nie dzia áa ü we w áa ciwy sposób w poni*szych okoliczno ciach.
•Na desce rozdzielczej znajduje si
przedmiot odbijajcy si
w szybie przedniej
i dostrzegany przez kamer
.
•W baga*niku lub na siedzeniu tylnym umieszczono ci
*ki baga* i samochód jest
przechylony.
•Ci nienie w oponach nie jest wyregulowane do warto ci wyszczególnionych na
etykiecie.
•Za áo*one s opony inne ni* standardowe.
•Samochód porusza si
po wjazdach i zjazdach z autostrady, zjazdach i wyjazdach
z bramek poboru op áat lub parkingów przy autostradzie.
•Nat
*enie wiat áa nagle si
zmienia, na przyk áad podczas wje*d*ania lub wyje*d*ania
z tunelu.
•O wietlenie ze wiate á przednich jest os áabione z powodu zabrudze lub
nieprawid áowego ustawienia uk áadu optycznego.
•Szyba przednia jest brudna lub zaparowana.
•Szyba przednia i kamera s zaparowane (lub s na nich krople wody).
•Przed samochodem wieci silne wiat áo (lampa tylna lub wiat áo drogowe z pojazdu
jadcego w przeciwnym kierunku).
•Samochód pokonuje ostry zakr
t.
•Silne wiat áo odbija si
od drogi.
•Znak drogowy znajduje si
w pozycji, która utrudnia odbicie wiat áa od reflektorów
samochodu, na przyk áad podczas jazdy noc lub w tunelu.
•Samochód porusza si
w niesprzyjajcych warunkach pogodowych, takich jak deszcz,
mg áa lub nieg.
•Dane mapy w systemie nawigacji s nieaktualne.
•Znak drogowy jest zakryty b áotem lub niegiem.
•Znak drogowy jest zas áoni
ty drzewami lub innym pojazdem.
Podczas jazdy
i-ACTIVSENSE
4-144
