MAZDA MODEL CX-5 2019 Instrukcja Obsługi (in Polish)

PRZESTROGA
Wskazana pozycja linii prowadzenia na wyświetlaczu zmienia się w zależności od stanu
samochodu (np. liczby pasażerów/ilości ładu nku) i od warunków drogowych (np. stopień
nachylenia względem tyłu samochodu).
Podczas cofania zawsze sprawdzaj obszar za samochodem oraz otoczenie znajduj\bce się
bezpośrednio w zasięgu Twojego wzroku.
Tryb wyświetlania za pomocą stał ych linii szerokości pojazdu i odległości od tylnego
zderzaka pojazdu
Linie prowadzące, które wskazują szerokość samochodu (żółte), w yświetlane są na ekranie
jako punkt odniesienia dla przybliżonej szerokości samochodu wz ględem szerokości
miejsca parkingowego, do którego zamierzasz wjechać tyłem.
Korzystaj z tego trybu wyświetlania podczas parkowania samochod em na parkingach
z wyznaczonymi miejscami lub w garażach.
b
a
Sprawdź, czy wokół Ciebie jest bezpiecznie
a) Linie prowadzące w skazujące szerokość samochodu (żółte)
Linie prowadzące służą jako punkt odniesienia dla przybliżonej szerokości samochodu.
b) Linie odległościowe
Linie te wskazują przybliżoną odległość, mierząc od tyłu samoch odu (od końca
zderzaka).
Linie czerwona wskazuje odległość około 50 cm, a żółta około 10 0 cm od zderzaka
tylnego (w punkcie śro dkowym każdej z linii).
PRZESTROGA
Linie prowadz\bce na ekranie s\b liniami stałymi. Nie s\b one zsynchronizowane z kierunkiem
obrotu kierownic\b przez kierowcę. Podczas co fania uważaj i zawsze sprawdzaj obszar za
samochodem oraz otoczenie znajduj\bce si ę bezpośrednio w zasięgu Twojego wzroku.
Podczas jazdy
Kamera cofania
4-315
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Działanie kamery cofania
Działanie kamery cofania może być różne, w zależności od natężenia ruchu, sytuacji na
drodze, czy stanu samochodu. Zakres operowania kierownicą oraz czas potrzebny do
wykonania manewru także może się różnić w zależności od okoliczności, dlatego zawsze
samodzielnie sprawdzaj sytuację wokół samochodu i dostosowuj ja zdę do zaistniałych
warunków.
Miej zawsze na uwadze powyższe ostrzeżenia podczas korzystania z kamery cofania.
Tryb wyświetlania za pomocą linii przewidywanego toru jazdy poj azdu
UWAGA
Poniżej przedstawiono przyk ład parkuj ącego samochodu, w którym kierowca podczas
cofania obraca kierownic ą w prawo. Pojazd skr ęca w odwrotną stronę, je śli patrzymy do
ty łu.
1. Aby włączyć widok kamery cofania, przesuń dźwignię zmiany bie gów (manualna
skrzynia biegów) lub dźwignię wy bierania biegów (automatyczna skrzynia biegów) w
pozycję biegu wstecznego (R).
2. Przed wjechaniem samochodem na miejsce parkingowe, obracaj kierownicą - patrząc
jednocześnie na wyświetlany tor jazdy samochodu - w taki sposób , aby samochód
wjechał na środek przewidzianej przestrzeni.

(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-316
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

3. W momencie, kiedy Twój samochód zaczyna wjeżdżać w dane miejsce parkingowe,
powoli kontynuuj cofanie tak, a by odległość pomiędzy liniami sz erokości samochodu,
a bokami przestrzeni parkingowej z lewej i z prawej strony były niemal identyczne.

(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
4. Operuj kierownicą do momentu, w którym linie szerokości samoc hodu będą ustawione
równolegle do linii prawego i lewego boku miejsca parkingowego.
5. W momencie, kiedy są one ustawione równolegle względem siebie , wyprostuj koła
samochodu i cofnij powoli samochodem do końca miejsca parkingow ego. Obserwuj
nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej mo żliwej pozycji. (Jeśli
miejsce parkingowe ma wyznaczone linie podziału, sprawdź, czy l inie szerokości
samochodu są ustawione względem nich równolegle).

(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-317
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

6. Gdy dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia wybierania
biegów (automatyczna skrzynia biegów) zostaje przesunięta z poz ycji biegu wstecznego
(R) do innej pozycji dźwigni zmiany biegów (manualna skrzynia b iegów) lub dźwigni
wybierania biegów (automatyczna skrzynia biegów), na wyświetlac zu ponownie
pojawia się wcześniejszy ekran.
UWAGA
Poniewa ż mo żliwe jest wyst ępowanie ró żnic pomię dzy obrazem wyś wietlanym na ekranie,
jak pokazano poniż ej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj,
czy z ty łu pojazdu nie ma żadnego niebezpiecze ństwa i obserwuj otoczenie b ęd ące
bezpoś rednio w zasi ęgu Twojego wzroku.
•Na wy świetlanym na ekranie obrazie miejsca parkingowego (lub gara żowego), mimo i ż
linia koń cowa oraz linie odleg ło ści na monitorze mog ą wydawać się wyrównane
wzgl ędem siebie, w rzeczywisto ści linie te mog ą by ć w innym ustawieniu wzgl ędem siebie.
•Podczas parkowania na miejscu z lini ą podzia łu miejsc parkingowych wyznaczon ą tylko
z jednej strony, linia ta oraz linia szeroko ści samochodu mog ą wydawać się wyrównane
na monitorze, jednak w rzeczywisto ści linie te mogą być w innym usta wieniu względem
siebie.
Sprawdź, czy wokół Ciebie jest bezpiecznie
Tryb wyświetlania za pomocą stałych linii szerokości pojazdu i odległości od tylnego
zderzaka pojazdu
UWAGA
Obrazy z kamery cofania wyświetlane na ekranie to obrazy odwrócone (odbicie lustrzane).
1. Aby włączyć widok kamery cofania, przesuń dźwignię zmiany bie gów (manualna
skrzynia biegów) lub dźwignię wy bierania biegów (automatyczna skrzynia biegów) w
pozycję biegu wstecznego (R).
Podczas jazdy
Kamera cofania
4-318
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

2. Po sprawdzeniu warunków otoczenia cofaj samochodem.
(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
3. W momencie, kiedy Twój samochód zaczyna wjeżdżać w dane miejs ce parkingowe,
powoli kontynuuj cofanie tak, a by odległość pomiędzy liniami sz erokości samochodu,
a bokami przestrzeni parkingowej z lewej i z prawej strony były niemal identyczne.
4. Operuj kierownicą do momentu, w którym linie szerokości samoc hodu będą ustawione
równolegle do linii prawego i lewego boku miejsca parkingowego.
5. W momencie, kiedy są one ustawione równolegle względem siebie , wyprostuj koła
samochodu i cofnij powoli samochodem do końca miejsca parkingow ego. Obserwuj
nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej mo żliwej pozycji. (Jeśli
miejsce parkingowe ma wyznaczone linie podziału, sprawdź, czy l inie szerokości
samochodu są ustawione względem nich równolegle).

(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-319
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

6. Gdy dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia wybierania
biegów (automatyczna skrzynia biegów) zostaje przesunięta z poz ycji biegu wstecznego
(R) do innej pozycji dźwigni zmiany biegów (manualna skrzynia b iegów) lub dźwigni
wybierania biegów (automatyczna skrzynia biegów), na wyświetlac zu ponownie
pojawia się wcześniejszy ekran.
UWAGA
Poniewa ż mo żliwe jest wyst ępowanie ró żnic pomię dzy obrazem wyś wietlanym na ekranie,
jak pokazano poniż ej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj,
czy z ty łu pojazdu nie ma żadnego niebezpiecze ństwa i obserwuj otoczenie b ęd ące
bezpoś rednio w zasi ęgu Twojego wzroku.
•Na wy świetlanym na ekranie obrazie miejsca parkingowego (lub gara żowego), mimo i ż
linia koń cowa oraz linie odleg ło ści na monitorze mog ą wydawać się wyrównane
wzgl ędem siebie, w rzeczywisto ści linie te mog ą by ć w innym ustawieniu wzgl ędem siebie.
•Podczas parkowania na miejscu z lini ą podzia łu miejsc parkingowych wyznaczon ą tylko
z jednej strony, linia ta oraz linia szeroko ści samochodu mog ą wydawać się wyrównane
na monitorze, jednak w rzeczywisto ści linie te mogą być w innym usta wieniu względem
siebie.
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-320
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Różnice między obrazem wyświetlanym, a sytuacją rzeczywistą
Zdarzają się różnice pomiędzy wyświetlanym obrazem, a rzeczywistą sytuacją na drodze.
Taka zmiana perspektywy odległości może doprowadzić do wypadku. Zapamiętaj w jakich
przypadkach może dojść do różnic w wyświetlaniu perspektywy odległości.

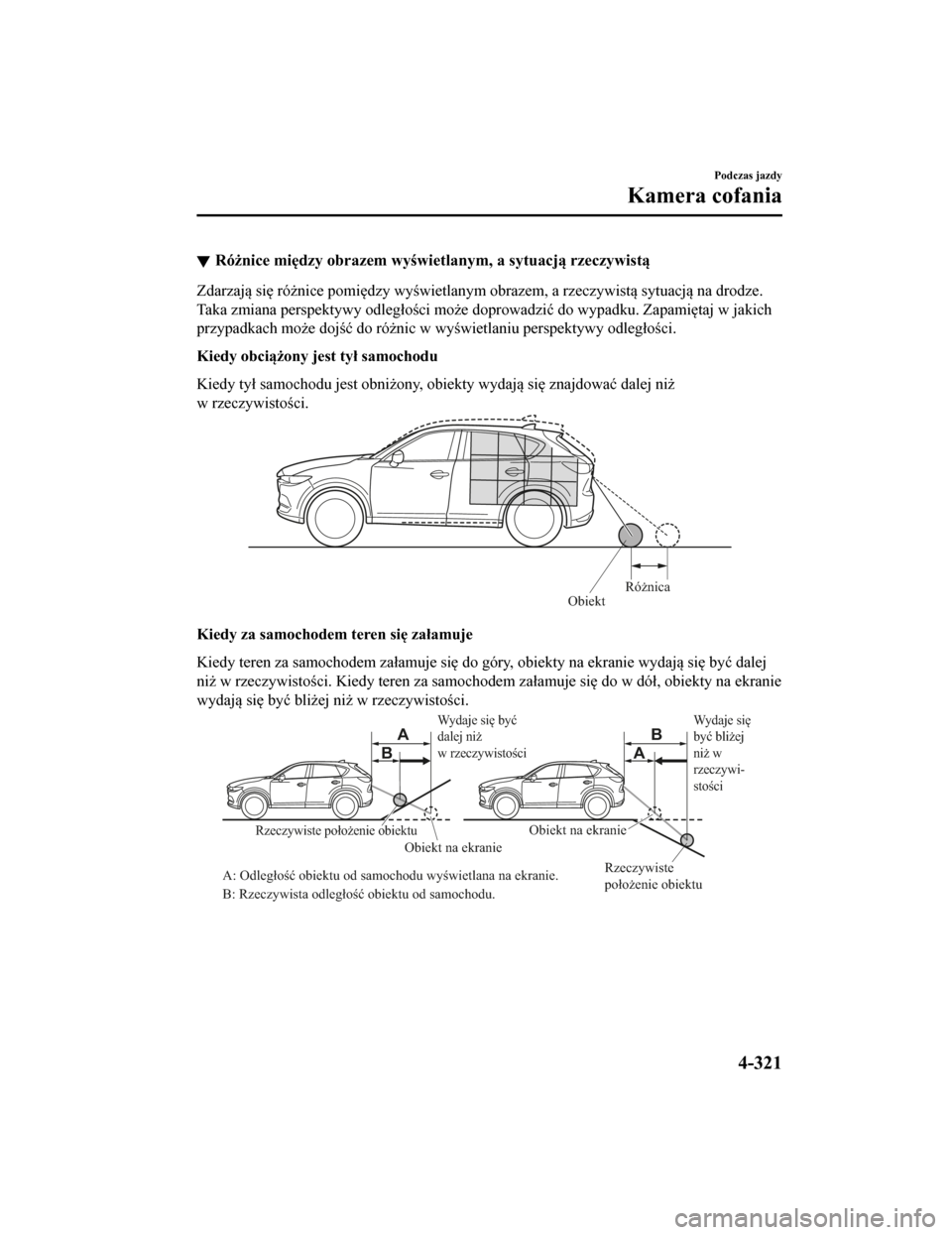

Kiedy obciążony jest tył samochodu
Kiedy tył samochodu jest obniżony, obiekty wydają się znajdować dalej niż
w rzeczywistości.
Różnica
Obiekt
Kiedy za samochodem teren się załamuje
Kiedy teren za samochodem załamuje się do góry, obiekty na ekranie wydają się być dalej
niż w rzeczywistości. Kiedy teren za samochodem załamuje się do w dół, obiekty na ekranie
wydają się być bliżej niż w rzeczywistości.
A
AB
B
Wydaje się być
dalej niż
w rzeczywistości
Rzeczywiste
położenie obiektu
Rzeczywiste położenie obiektu
Obiekt na ekranie
A: Odległość obiektu od samochodu wyświetlana na ekranie.
B: Rzeczywista odległość obiektu od samochodu. Obiekt na ekranie
Wydaje się
być bliżej
niż w
rzeczywi-
stości
Podczas jazdy
Kamera cofania
4-321
CX-5_8HD5-EE-18K-PL_Edition1
2019-2-7 11:43:59

Trójwymiarowy obiekt z tyłu samochodu
Jako, że linie odległościowe odnoszą się do płaskiej powierzchni, odległość od
wyświetlanego na ekranie obiektu trójwymiarowego różni się od r zeczywistej odległości.
A
A
C B
CB
(Odległoś\b rzeczywista) B>C=A
Rozpoznany dystans na ekranie
A>B>C (Ekran)
(Stan rzeczywisty)
Sprawdź, czy wokół Ciebie jest bezpiecznie
(Typ wyświetlania za pomocą linii przewidywanego kierunku jazdy samochodu)
Podczas cofania w pobliżu obiektu trójwymiarowego
Podczas cofania w pobliżu wysuniętego na pewnej wysokości obiek tu samochód może
uderzyć w taki obiekt, nawet jeśli wskazane wcześniej linie kursu na ekranie nie stykają się
z tym obiektem. Pozycja takiego obiektu wyświetlana na ekranie jest inna niż pozycja w
rzeczywistości, ponieważ wskazane uprzednio linie kursu na ekra nie wyświetlane są w
oparciu o powierzchnię poziomą drogi. Podczas cofania w pobliżu wysuniętego na pewnej
wysokości obiektu, osobiście sprawdź wzrokowo warunki otoczenia.
(Ekran) (Obraz rzeczywisty)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-322
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Regulacja jakości obrazu
OSTRZEŻENIE
Zawsze reguluj jakość obrazu kamery cofania podczas postoju:
Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości obrazu kamery
cofania – tj. jasności, kontrastu, kolorów i nasycenia koloru – podczas jazdy jest
niebezpieczna, ponieważ mo że rozproszyć uwagę kierowcy, co może doprowadzić do
wypadku.
Regulację jakości obrazu należy wykonać, gdy dźwignia zmiany bi egów (manualna
skrzynia biegów) lub dźwignia wybierania biegów (automatyczna s krzynia biegów)
znajduje się w pozycji biegu wstecznego (R).
Możliwa jest regulacja 4 parametrów: jasność, kontrast, nasycen ie koloru i kolor. Podczas
wykonywania regulacji zwróć uwagę na warunki otoczenia samochod u.
1. Wybierz ikonę
na ekranie, aby wyświetlić poszczególne opcje.
2. Wybierz żądaną pozycję.
3. Wyreguluj jasność, kontrast, nasycenie koloru i kolor, posług ując się suwakiem.
W razie potrzeby zresetowania ustawienia naciśnij przycisk rese towania.
4. Wybierz ikonę
na ekranie, aby zamknąć daną opcję.
Podczas jazdy
Kamera cofania
4-323
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Czujniki parkowania*
Czujniki parkowania to czujniki ultradźwiękowe, które rozpoznają przeszkody wokół samochodu, gdy
samochód porusza się z małą prędkością, na przykład podczas wjeżdżania do garażu lub parkowania
równoległego. W przypadku wykrycia przeszkody sygnał dźwiękowy i wskaźnik informują kierowcę
o przybliżonej odległości samochodu od przeszkody.

Czujnik narożny tylny
Czujnik narożny przedni
Czujnik tylny
Czujnik przedni
OSTRZEŻENIE
Nie polegaj wyłącznie na systemie czujników parkowania i podczas wykonywania
manewrów upewnij się, czy wokół samochodu nie dostrzegasz żadnej przeszkody:
System wspomaga kierowcę przy manewrach do przodu i do tyłu podczas parkowania. Pola
wykrywania przeszkód przez czujniki s\b jedn ak ograniczone, toteż poleganie wył\bcznie na
sygnałach pochodz\bcych z systemu parkowania może doprowadzić do wypadku. Zawsze
upewnij się, czy wokół samochodu ni e dostrzegasz żadnego zagrożenia.
UWAGA
•Nie instaluj żadnych akcesoriów w obszarze dzia łania czujników. Mog ą one zakł ócać
dzia łanie systemu.
•W zale żno ści od rodzaju przeszkody i warunków otoczenia obszar dzia łania czujnika mo że
si ę zawęż ać lub czujniki mog ą nie wykry ć przeszkody.
•System mo że dzia ła ć nieprawid łowo w nast ępuj ących sytuacjach:
•Czujniki s ą zabrudzone bł otem, lodem lub śniegiem (prawid łowe funkcjonowanie
zostaje przywrócone po ich oczyszczeniu).
•Czujniki s ą zamarzni ęte (prawidł owe funkcjonowanie zostaje przywrócone po usuni ęciu
lodu).
•Czujnik zosta ł przykryty dł onią.
•Czujnik zosta ł poddany nadmiernym wstrz ąsom.
•Samochód jest zbyt mocno przechylony.
•W skrajnie wysokich lub niskich temperaturach otoczenia.
Podczas jazdy
Czujniki parkowania
4-324*Wybrane wersje.
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
