MAZDA MODEL CX-5 2019 Manuale del proprietario (in Italian)

Display sistema assistente
mantenimento corsia (LAS) e
sistema di segnalazione cambio
corsia (LDWS)
Visualizza lo stato del sistema.

Vedi Sistema assistente mantenimento
corsia (LAS) e Sistema di segnalazione
cambio corsia (LDWS) a pagina 4-207.
Display regolatore di velocità con
sensore radar Mazda con funzione
Stop & Go (Display MRCC con
funzione Stop & Go)
*
Visualizza lo stato del sistema impostato
in quel momento.

Vedi Regolatore di velocità con sensore
radar Mazda con funzione Stop & Go
(MRCC con funzione Stop & Go) a pagina
4-192.
Display regolatore di velocità con
sensore radar Mazda (MRCC)
*
Visualizza lo stato del sistema impostato
in quel momento.

Vedi Regolatore di velocità con sensore
radar Mazda (MRCC) a pagina 4-179.
Display sistema di supporto
rilevamento distanza di sicurezza
(DRSS)
Visualizza la distanza dal veicolo che sta
davanti.

Vedi Sistema di supporto rilevamento
distanza di sicurezza (DRSS) a pagina
4-168.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-35
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Display limitatore di velocità
regolabile (Display ASL)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato.

Vedi Limitatore di velocità regolabile
(ASL) a pagina 4-219.
Display velocità v eicolo impostata
tramite regolatore automatico di
velocità
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

Vedi Regolatore automatico di velocità a
pagina 4-286.
Spia (Indicazione display)
Per notificare all'utente lo stato operativo
del sistema o informarlo circa eventuali
malfunzionamenti o anomalie, sul display
compare un messaggio.
Se nel contempo la spia luminosa si
accende/lampeggia o viene indicato un
simbolo nel display, controllare
l'informazione riguardante la spia
luminosa o il simbolo.
Vedi "Se una spia luminosa si accende o
lampeggia" a pagina 7-43.
Per i messaggi non indicanti simboli,
seguire le istruzioni riportate sul display
multinformazioni.
Vedi Messaggio indicato nel display
multinformazioni a pagina 7-62.
Al volante
Quadro strumenti e display
4-36*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

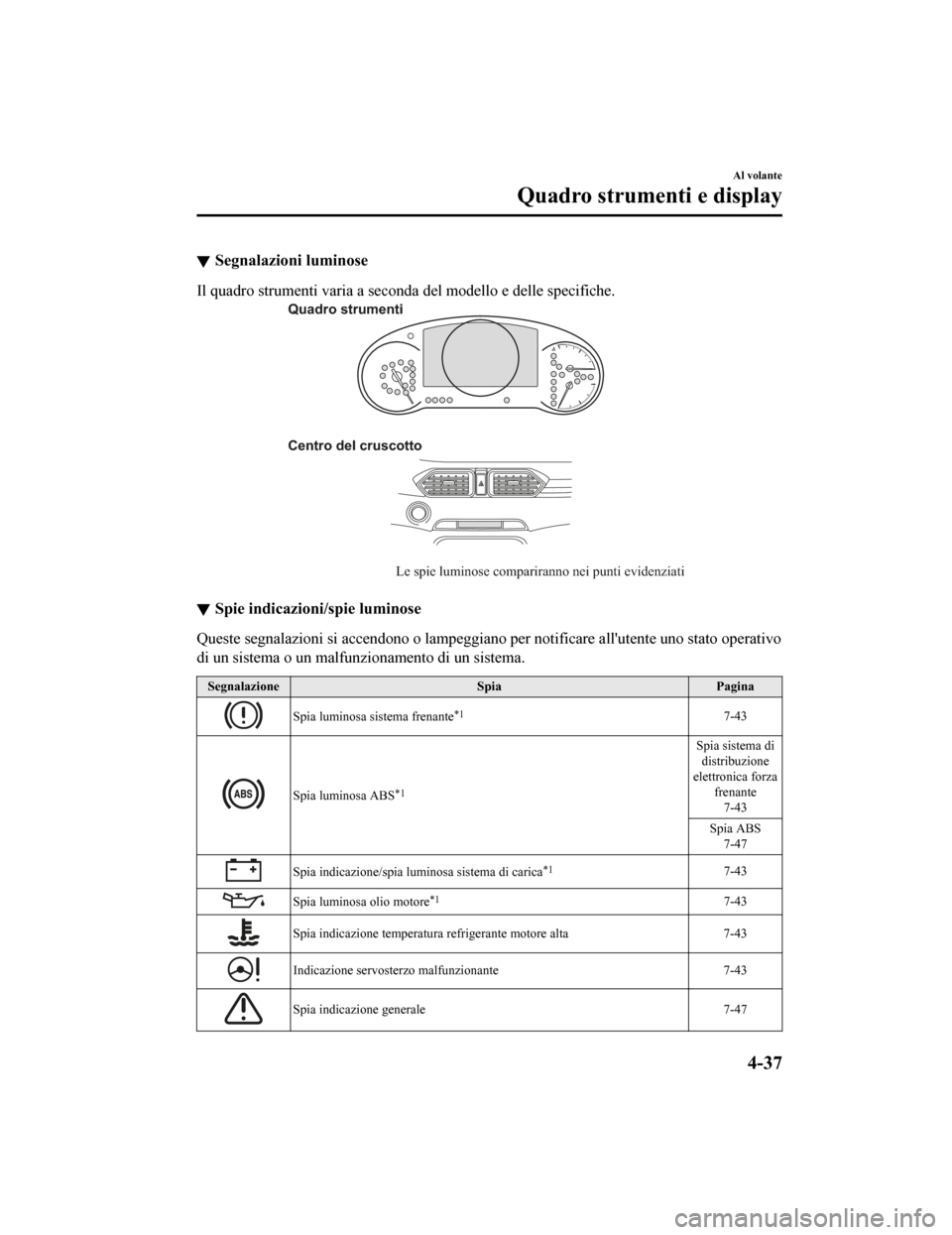

Segnalazioni luminose
Il quadro strumenti varia a seconda del modello e delle specifiche.
Le spie luminose compariranno nei punti evidenziati
Quadro strumenti
Centro del cruscotto
Spie indicazioni/spie luminose
Queste segnalazioni si accendono o lampeggiano per notificare a
ll'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione SpiaPagina
Spia luminosa sistema frenante*17-43
Spia luminosa ABS*1
Spia sistema di
distribuzione
elettronica forza frenante7-43
Spia ABS 7-47
Spia indicazione/spia luminosa sistema di carica*17-43
Spia luminosa olio motore*17-43
Spia indicazione temperatura refrigerante motore alta 7-43
Indicazione servosterzo malfunzionante7-43
Spia indicazione generale7-47
Al volante
Quadro strumenti e display
4-37
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

SegnalazioneSpiaPagina
Spia indicazione/spia luminosa freno di stazionamento elettrico (Spia indi‐
cazione/spia luminosa EPB)*17-47
Segnalazione luminosa gestione motore*17-47
(Ambra)
*Spia luminosa i-stop*17-47
*Spia indicazione i-ELOOP 7-47
*Spia indicazione/spia luminosa sistema riduzione catalitica sel
ettiva (siste‐
ma SCR)*17-47
*Spia indicazione cambio automatico 7-47
*Spia indicazione 4WD7-47
Spia luminosa sistema airbag/pre
tensionatore cintura di sicurezza*17-47
*Spia luminosa sistema di monitoraggio pressione pneumatici*1
Lampeggio
7-47
Si accende 7-56
(Ambra/Bianca) Spia indicazione chiave Ambra
7-47
Bianca 7-56
(Ambra) Spia indicazione/spia luminosa fari a LED adattativi (Spia indi
cazione/spia
luminosa ALH)*17-47
Spia indicazione monito raggio punto cieco (Spia indicazione BSM )7-4 7
(Ambra) Spia indicazione allertamento a
ttenzione conducente (Spia indic azione
DAA) 7-47
(Ambra)
*Spia indicazione regolatore di velocità con sensore radar Mazda
(Spia in‐
dicazione MRCC) 7-47
*Spia indicazione regolatore di velocità con sensore radar Mazda
con fun‐
zione Stop & Go (Spia indicazion e MRCC con funzione Stop & Go) 7-47
Spia indicazione sistema assistente mantenimento corsia (LAS) e
sistema di
segnalazione cambio corsia (LDWS) 7-47
Spia luminosa fari a LED*17-47
Al volante
Quadro strumenti e display
4-38*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1
2019-2-14 17:51:09

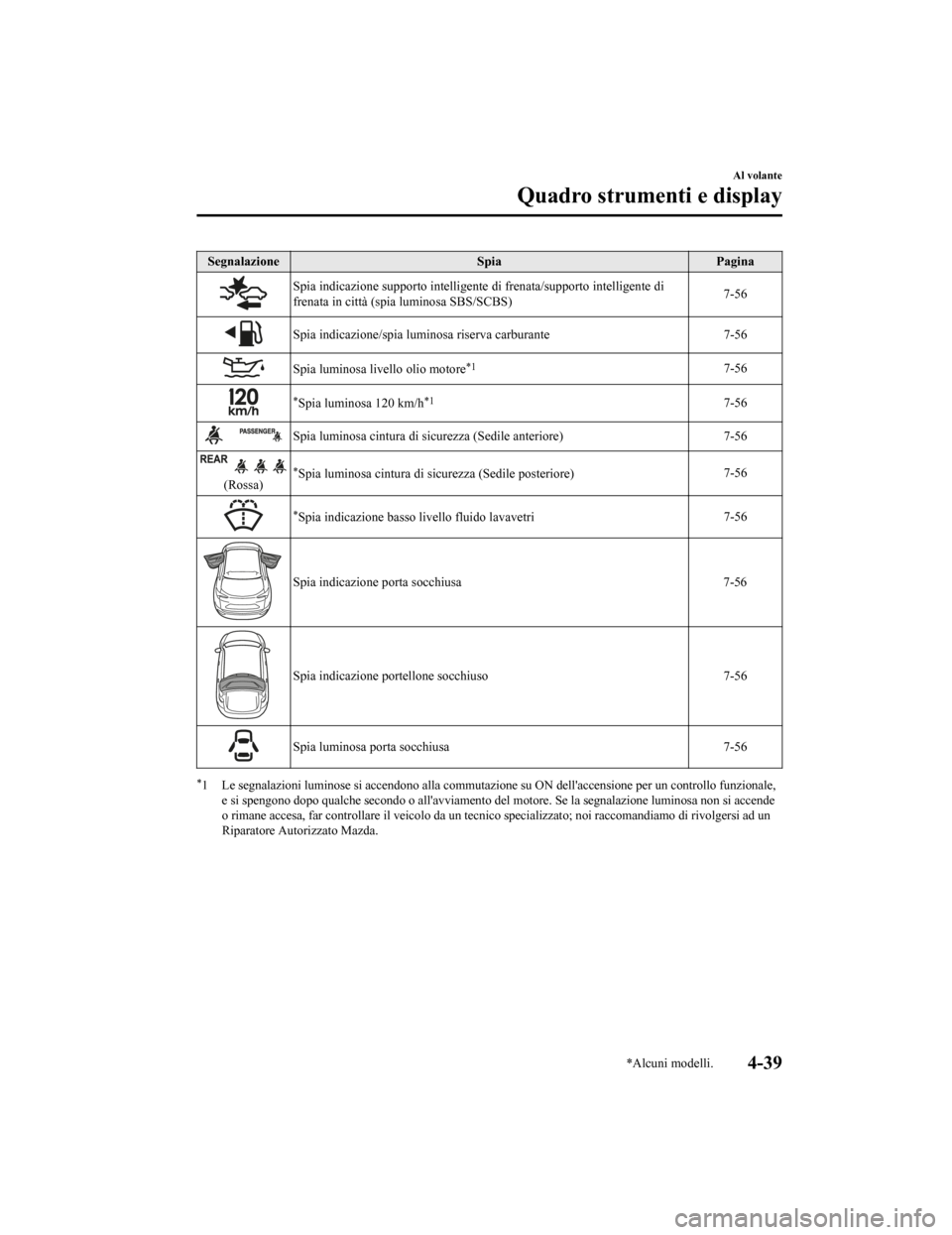

SegnalazioneSpiaPagina
Spia indicazione supporto intelligente di frenata/supporto intelligente di
frenata in città (spia luminosa SBS/SCBS) 7-56
Spia indicazione/spia luminosa riserva carburante
7-56
Spia luminosa livello olio motore*17-56
*Spia luminosa 120 km/h*17-56
Spia luminosa cintura di sicurezza (Sedile anteriore)7-56
(Rossa)*Spia luminosa cintura di sicurezza (Sedile posteriore)7-56
*Spia indicazione basso livello fluido lavavetri
7-56
Spia indicazione porta socchiusa
7-56
Spia indicazione portellone socchiuso 7-56
Spia luminosa porta socchiusa7-56
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-39
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

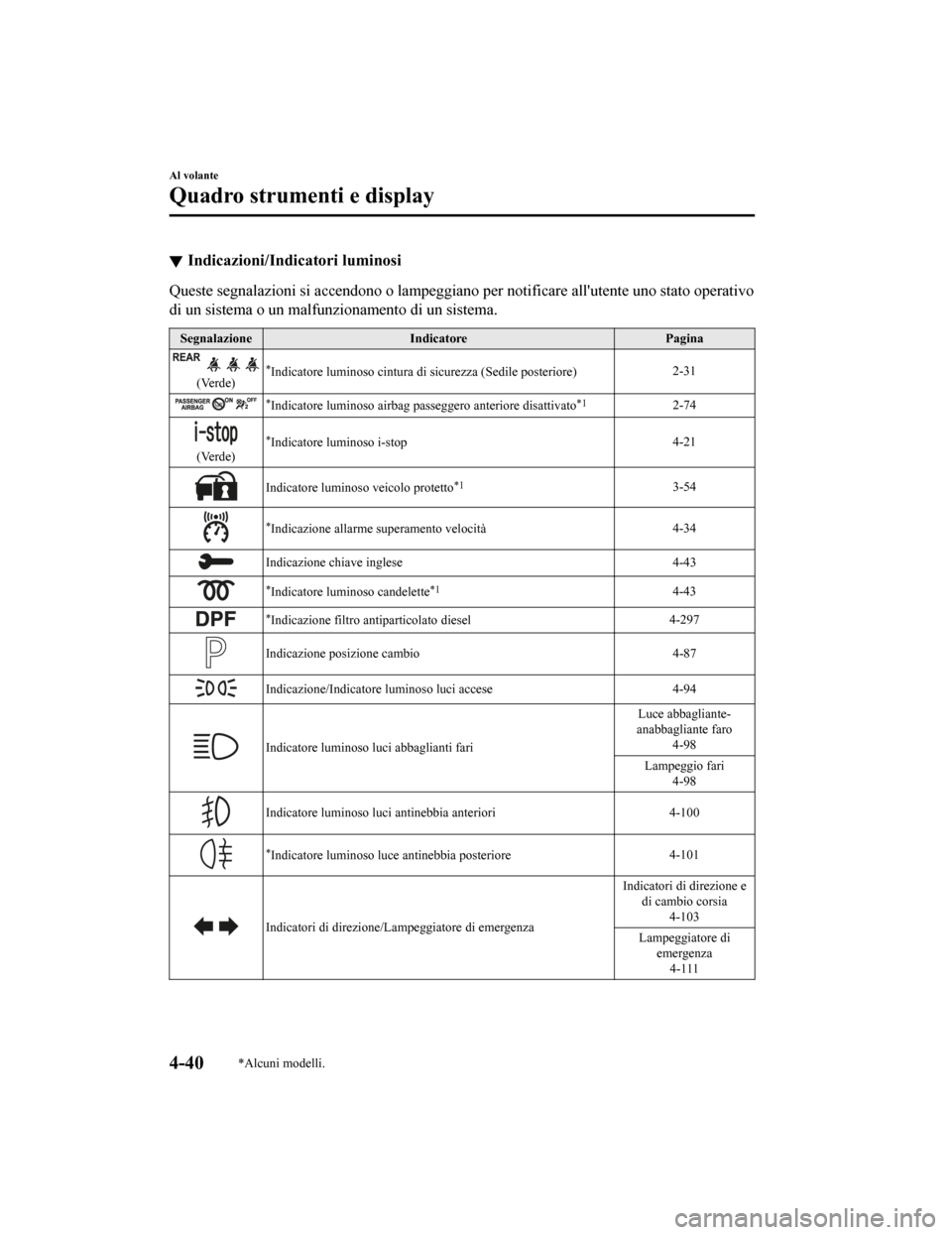

Indicazioni/Indicatori luminosi
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Indicatore Pagina
(Verde)*Indicatore luminoso cintura di sicurezza (Sedile posteriore) 2-31
*Indicatore luminoso airbag pa
sseggero anteriore disattivato*12-74
(Verde)
*Indicatore luminoso i-stop 4-21
Indicatore luminoso veicolo protetto*13-54
*Indicazione allarme superamento velocità
4-34
Indicazione chiave inglese
4-43
*Indicatore luminoso candelette*14-43
*Indicazione filtro antiparticolato diesel4-297
Indicazione posizione cambio
4-87
Indicazione/Indicatore luminoso luci accese4-94
Indicatore luminoso luci abbaglianti fariLuce abbagliante-
anabbagliante faro 4-98
Lampeggio fari 4-98
Indicatore luminoso luci antinebbia anteriori 4-100
*Indicatore luminoso luce antinebbia posteriore 4-101
Indicatori di direzione/La
mpeggiatore di emergenza Indicatori di direzione e
di cambio corsia 4-103
Lampeggiatore di emergenza4-111
Al volante
Quadro strumenti e display
4-40*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

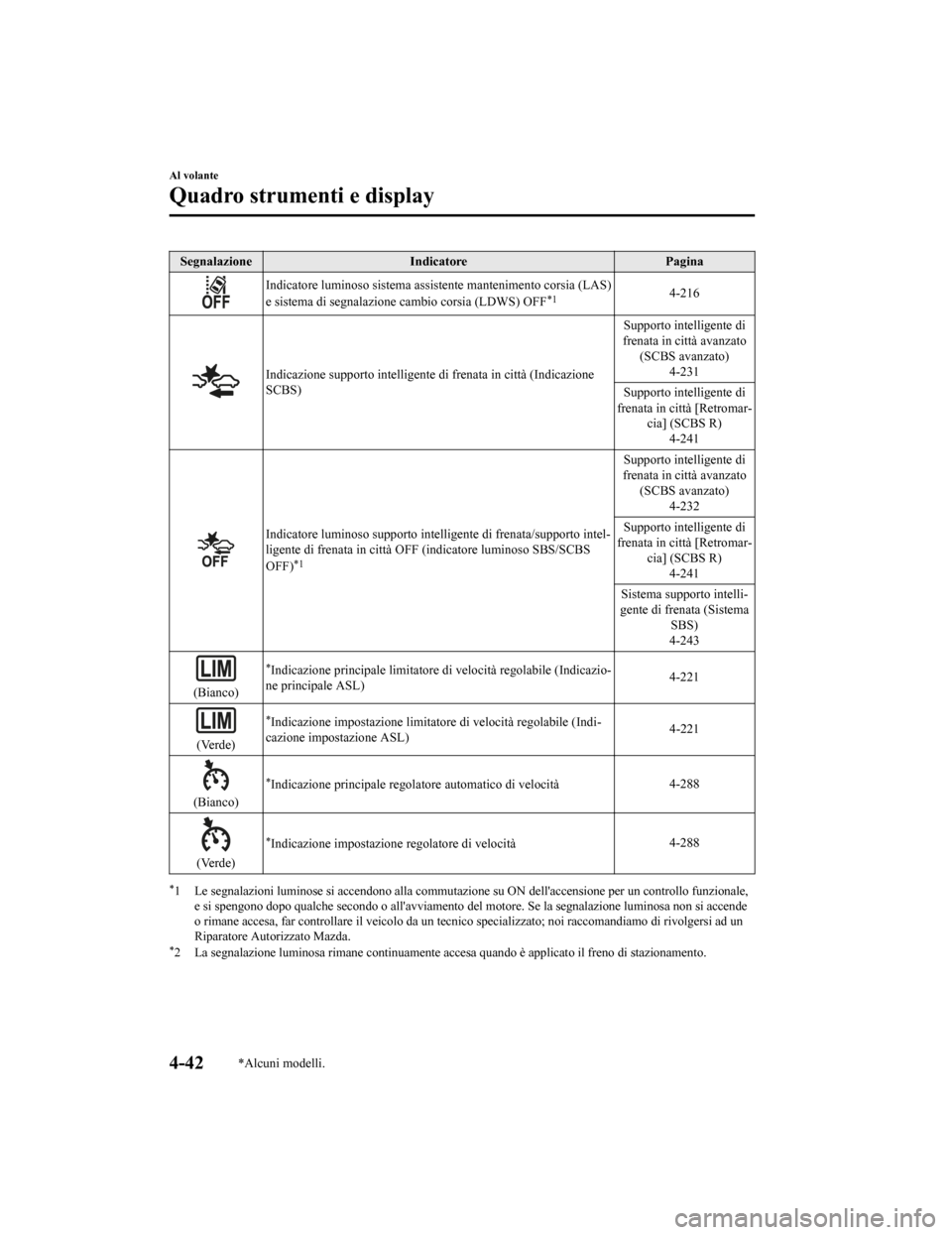

SegnalazioneIndicatore Pagina
Indicazione/Indicatore luminoso freno di stazionamento elettric o
(Indicazione/Indicatore luminoso EPB)*1*27-47
Indicatore luminoso AUTOHOLD attivo*14-119
*Indicatore luminoso regolatore di velocità con sensore radar
Mazda con funzione Stop & Go (Indicatore luminoso MRCC con
funzione Stop & Go) 4-203
Indicatore luminoso TCS/DSC*1
Sistema controllo
trazione (TCS) 4-125
Controllo dinamico di stabilità (DSC) 4-127
Si accende 7-47
Indicatore luminoso TCS OFF*14-126
*Indicazione modo selezionato 4-138
(Verde)Indicatore luminoso fari a LED adattativi (Indicatore luminoso
ALH)
4-152
Indicatore luminoso monitoraggio punto cieco OFF (indicatore lu
‐
minoso BSM OFF)*1
Eccetto
malfunzionamento 4-159
Malfunzionamento 7-47
(Bianco) Indicazione allertamento attenz
ione conducente (Indicazione
DAA) 4-174
(Bianco)
*Indicazione principale regolatore di velocità con sensore radar
Mazda (Indicazione principale MRCC) 4-182
*Indicazione principale regolatore di velocità con sensore radar
Mazda con funzione Stop & Go (Indicazione principale MRCC
con funzione Stop & Go) 4-196
(Verde)
*Indicazione impostazione regolatore di velocità con sensore rad
ar
Mazda (Indicazione impostazione MRCC) 4-182
*Indicazione impostazione regolatore di velocità con sensore rad
ar
Mazda con funzione Stop & Go (Indicazione impostazione MRCC
con funzione Stop & Go) 4-196
Indicazione sistema assistente man
tenimento corsia (LAS) e siste‐
ma di segnalazione cambio corsia (LDWS) 4-211
Al volante
Quadro strumenti e display
*Alcuni modelli.4-41
CX-5_8HD5-EE-18K-IT_Edition1
2019-2-14 17:51:09

SegnalazioneIndicatore Pagina
Indicatore luminoso sistema assistente mantenimento corsia (LAS )
e sistema di segnalazione cambio corsia (LDWS) OFF*14-216
Indicazione supporto intelligente di frenata in città (Indicazione
SCBS) Supporto intelligente di
frenata in città avanzato (SCBS avanzato) 4-231
Supporto intelligente di
frenata in città [Retromar‐ cia] (SCBS R)
4-241
Indicatore luminoso supporto in telligente di frenata/supporto intel‐
ligente di frenata in città OFF (indicatore luminoso SBS/SCBS
OFF)
*1
Supporto intelligente di
frenata in città avanzato (SCBS avanzato) 4-232
Supporto intelligente di
frenata in città [Retromar‐ cia] (SCBS R)4-241
Sistema supporto intelli‐
gente di frenata (Sistema SBS)
4-243
(Bianco)
*Indicazione principale limitatore di velocità regolabile (Indic azio‐
ne principale ASL) 4-221
(Verde)
*Indicazione impostazione limitato
re di velocità regolabile (Indi‐
cazione impostazione ASL) 4-221
(Bianco)
*Indicazione principale regolatore automatico di velocità
4-288
(Verde)
*Indicazione impostazione regolatore di velocità4-288
*1 Le segnalazioni luminose si accendono alla commutazione su ON
dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
*2 La segnalazione luminosa rimane continuamente accesa quando è applicato il freno di stazionamento.
Al volante
Quadro strumenti e display
4-42*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Indicatore luminoso chiave inglese
L'indicazione chiave inglese viene
visualizzata in presenza delle condizioni
seguenti.
•Quando si raggiunge una scadenza di
manutenzione prestabilita.
Vedi Monitoraggio manutenzione a
pagina 6-17.
•Quando si raggiunge una scadenza della
sostituzione olio.
•(SKYACTIV-D 2.2)
•Quando l'olio motore è deteriorato.
•Quando è necessario scaricare il filtro
carburante (sedimentatore).
Consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
•L'indicazione chiave inglese potrebbe
essere visualizzata in anticipo rispetto al
periodo preimpostato a seconda delle
condizioni di utilizzo del veicolo.
•Ad ogni sostituzione dell'olio motore, è
necessario resettare la centralina
motore veicolo.
Per resettare la centralina motore ci si
può rivolgere al proprio Riparatore
Autorizzato Mazda; in alternativa, vedi
Procedura di resettaggio centralina
motore veicolo a pagina 6-29.

Indicatore luminoso candelette
(SKYACTIV-D 2.2)
Quando l'accensione viene commutata su
ON, l'indicatore luminoso candelette si
accende. L'indicatore luminoso candelette
si spegne al termine d el preriscaldamento.

In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•L'indicatore luminoso candelette non si
accende quando l'accensione viene
commutata su ON o rimane acceso.
•L'indicatore luminoso candelette
lampeggia.
NOTA
Se il veicolo viene lasciato con
l'accensione commutata su ON senza
avviare il motore per un lungo periodo di
tempo dopo che il preriscaldamento è
finito, può essere che il preriscaldamento
venga ripetuto e che l'indicatore luminoso
candelette si accenda.
Al volante
Quadro strumenti e display
4-43
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

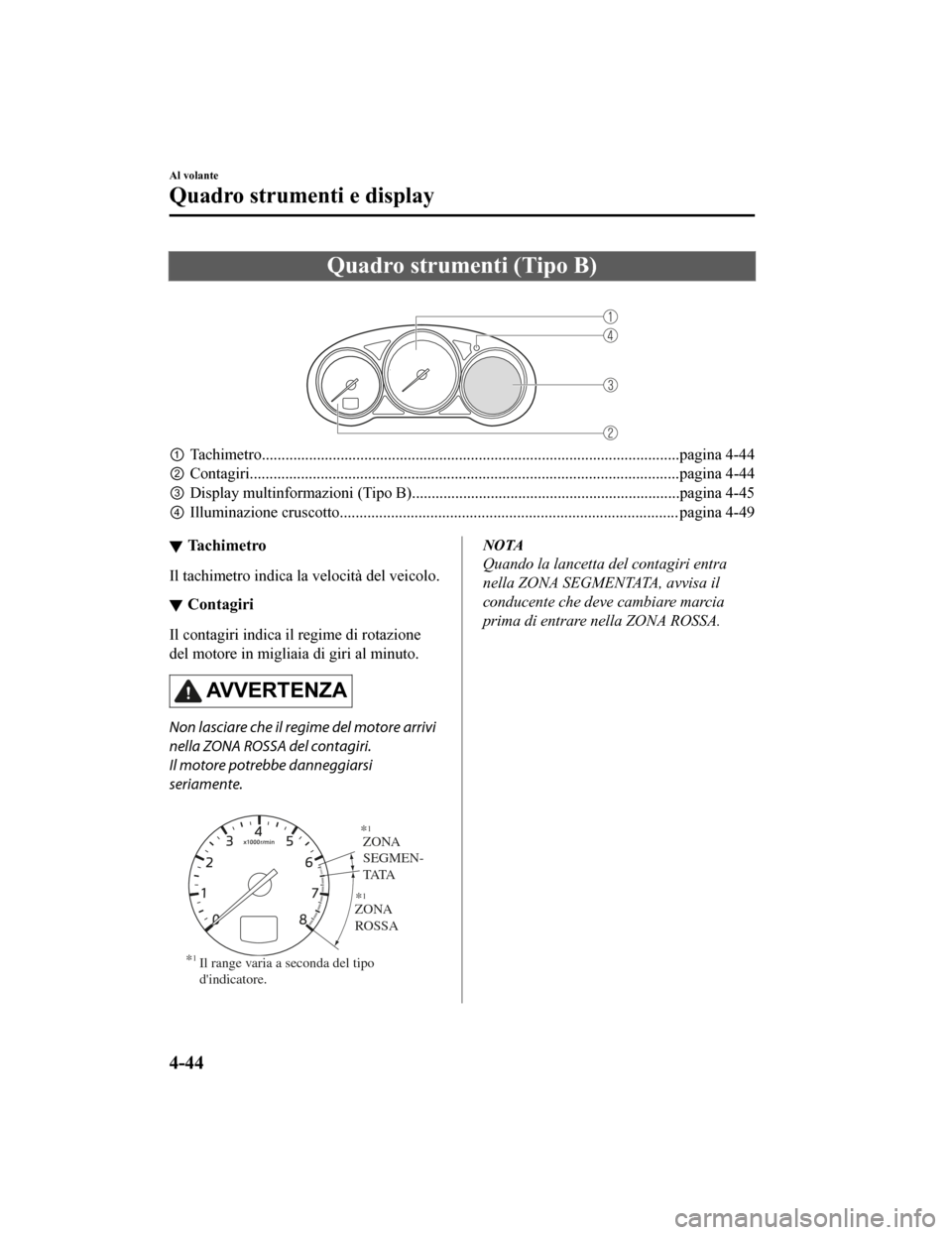

Quadro strumenti (Tipo B)

①Tachimetro..................................................... .....................................................pagina 4-44
② Contagiri...................................................... .......................................................pagina 4-44
③ Display multinformazioni (Tipo B).............................. ......................................pagina 4-45
④ Illuminazione cruscotto........................................ .............................................. pagina 4-49
Tachimetro
Il tachimetro indica la velocità del veicolo.
Contagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
AVVERTENZA
Non lasciare che il regime del motore arrivi
nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.

ZONA
SEGMEN-
TATA
ZONA
ROSSA
*
1Il range va ria a seconda del tipo
d'indicatore. *
1
*1
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
Al volante
Quadro strumenti e display
4-44
CX-5_8HD5-EE-18K-IT_Edition1
2019-2-14 17:51:09
