MAZDA MODEL CX-5 2019 Upute za uporabu (in Crotian)

Ako nađete oštećeno mjesto ili drugo
oštećenje ili ako rashladno sredstvo još
curi:
Zaustavite motor i nazovite stručnog
mehaničara, preporučujemo ovlaštenog
Mazdina servisera.
SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Zatvarač rashladnog
sustava
Spremnik rashlad-
nog sredstva
Ventilator
SKYACTIV-G 2.5T

Zatvarač rashladnog sustavaSpremnik rashladnog sredstva
Ventilator
SKYACTIV-D 2.2
Zatvarač rashladnog
sustava
Spremnik rashlad-
nog sredstva
Ventilator
Ako ne pronađete problem, a motor je
hladan i nema vidljivog curenja:
Pažljivo dodajte rashladno sredstvo, po
potrebi (stranica 6-29).
OPREZ
Ako se motor nastavi pregrijavati ili se
često pregrijava, provjerite rashladni
sustav. Motor može biti ozbiljno oštećen
ako se ne popravi. Zatražite savjet stručnog
servisera, preporučujemo ovlaštenog
Mazdina servisera.
U slučaju poteškoća
Pregrijavanje
7-37
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

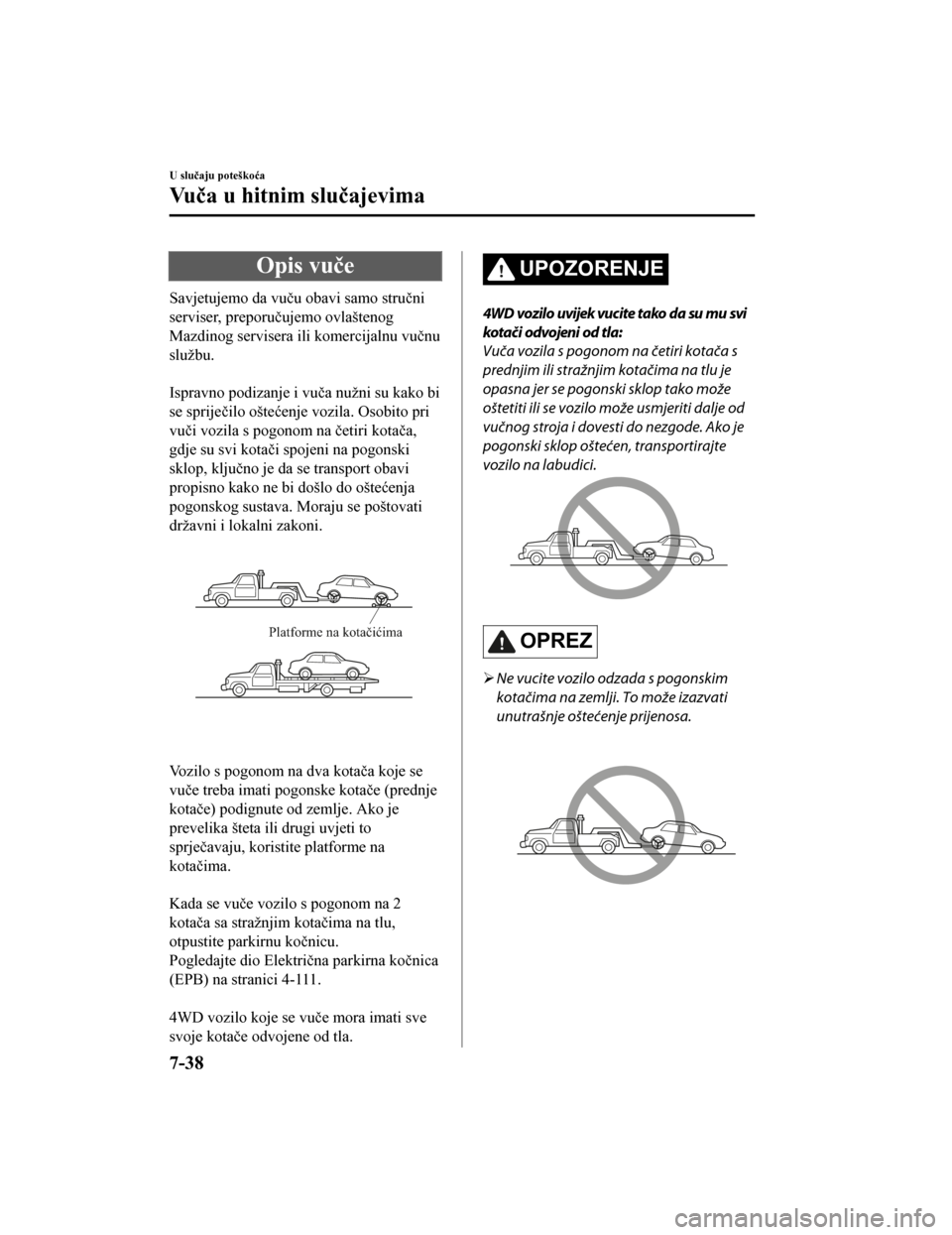

Opis vuče
Savjetujemo da vuču obavi samo stručni
serviser, preporučujemo ovlaštenog
Mazdinog servisera ili komercijalnu vučnu
službu.

Ispravno podizanje i vuča nužni su kako bi
se spriječilo oštećenje vozila. Osobito pri
vuči vozila s pogonom na četiri kotača,
gdje su svi kotači spojeni na pogonski
sklop, ključno je da se transport obavi
propisno kako ne bi došlo do oštećenja
pogonskog sustava. Moraju se poštovati
državni i lokalni zakoni.
Platforme na kotačićima

Vozilo s pogonom na dva kotača koje se
vuče treba imati pogonske kotače (prednje
kotače) podignute od zemlje. Ako je
prevelika šteta ili drugi uvjeti to
sprječavaju, koristite platforme na
kotačima.

Kada se vuče vozilo s pogonom na 2
kotača sa stražnjim kotačima na tlu,
otpustite parkirnu kočnicu.
Pogledajte dio Električna parkirna kočnica
(EPB) na stranici 4-111.

4WD vozilo koje se vuče mora imati sve
svoje kotače odvojene od tla.
UPOZORENJE
4WD vozilo uvijek vucite tako da su mu svi
kotači odvojeni od tla:
Vuča vozila s pogonom na četiri kotača s
prednjim ili stražnjim kotačima na tlu je
opasna jer se pogonski sklop tako može
oštetiti ili se vozilo može usmjeriti dalje od
vučnog stroja i dovesti do nezgode. Ako je
pogonski sklop oštećen, transportirajte
vozilo na labudici.
OPREZ
Ne vucite vozilo odzada s pogonskim
kotačima na zemlji. To može izazvati
unutrašnje oštećenje prijenosa.
U slučaju poteškoća
Vuča u hitnim slučajevima
7-38
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

Ne vucite koristeći opremu sa sajlom. To
može oštetiti vaše vozilo. Koristite se
dizalicom ili labudicom.
Ako nije moguće otpustiti parkirnu
kočnicu pri vuči vozila, prevezite vozilo s
podignutim svim prednjim i stražnjim
kotačima kao što je prikazano na slici.
Ako se vozilo vuče bez podizanja kotača
s podloge, kočni sustav može se oštetiti.
Platforme na kotačićima
Ako vučna služba u hitnim slučajevima
nije dostupna, auto se može vući i sa sva
četiri kotača na zemlji koristeći se kukom
za vuču s prednje strane vozila.
Vucite vozilo samo po popločanoj površini
na kratkoj udaljenosti i pri maloj brzini.
OPREZ
Slijedite ove upute kada vučete vozilo sa
sva četiri kotača na tlu.
1. Prebacite u neutralni položaj (ručni
mjenjač) ili u položaj N (automatski
mjenjač).
2. Postavite pokretanje u položaj ON.
3. Spustite parkirnu kočnicu. Pogledajte dio Električna parkirna
kočnica (EPB) na stranici 4-111.
Upamtite da se servo za kočnice i upravljač
neće moći koristiti kada motor ne radi.
U slučaju poteškoća
Vuča u hitnim slučajevima
7-39
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

Kuke za vuču
OPREZ
Vučnu kuku s otvorom treba koristiti
samo u hitnim slučajevima (na primjer,
da se vozilo izvuče iz jarka ili snježnog
nanosa).
 Prilikom uporabe otvora za vuču, uvijek
povucite kabel ili lanac ravno u odnosu
na otvor. Nikad ne primjenjujte bočnu
silu.
NAPOMENA
Pri vu či s užetom ili lancima, omotajte uže
ili lanac mekom krpom u blizini branika
kako bi se sprije čilo njegovo ošte ćenje.
Kuke za vuču
1. Izvadite otvor za vuču i ključ za kotače
iz prtljažnika (stranica 7-14).
2. Omotajte odvijač s ravnim završetkom ili sličan alat mekom krpom kako ne bi
došlo oštećenja obojenog odbojnika i
otvorite zatvarač koji se nalazi na
prednjem ili stražnjem odbojniku.
Sprijeda

Straga

Ručica dizalice
OPREZ
Ne koristite pretjeranu silu jer to može
oštetiti poklopac ili zarezati obojanu
površinu odbojnika.
NAPOMENA
Potpuno skinite zatvarač i spremite ga
da ga ne izgubite.
3. Dobro pričvrstite vučnu kuku s otvorom pomoću ključa za kotače.
Zatražite savjet ovlaštenog Mazdinog
servisera.
Sprijeda

Križni k ljuč
za automo-
bils ke gume
Otvor
vučne k uke
U slučaju poteškoća
Vuča u hitnim slučajevima
7-40
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

Straga

Otvor vučne
kuke
Križni ključ
za automo-
bils ke gume
4. Zakačite uže za vuču na vučnu kuku s
otvorom.
OPREZ
Ako vučna kuka s otvorom nije dobro
pričvršćena, može se olabaviti ili
odspojiti od odbojnika za vrijeme
vuče vozila. Provjerite je li vučna kuka
s otvorom dobro pričvršćena za
odbojnik.
 Pazite da ne oštetite vučnu kuku s
otvorom i kuke za vuču, karoseriju ili
sustav mjenjača kod vuče u sljedećim
uvjetima:
Ne vucite vozilo koje je teže od
vašeg.
 Ne ubrzavajte naglo vozilo jer će
tako nanijeti snažni udar na vučnu
kuku s otvorom i kuku za vuču ili
uže.
 Ne prikopčavajte bilo koje drugo
uže osim onoga za vučnu kuku s
otvorom i kuku za vuču.
U slučaju poteškoća
Vuča u hitnim slučajevima
7-41
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

Ako se svjetlo upozorenja uključi ili treperi
Ako se bilo koje svjetlo upozorenja uključi/zatreperi, poduzmit e odgovarajuću radnju za
pojedino svjetlo. Ako se svjetlo isključi problem ne postoji, međutim, ako se svjetlo ne
isključi ili se ponovno uključi/zatreperi, zatražite savjet ovl aštenog Mazdinog servisera.
Pojedinosti za neka upozorenja se mogu vidjeti na središnjem za slonu ili zaslonu za prikaz
više podataka (vrsta A/vrsta B) na ploči s instrumentima.
Središnji zaslon
1. Ako se uključi svjetlo u pozorenja, odaberite ikonu na početnom zaslonu za prikaz
zaslona Aplikacije.
2. Odaberite „Nadzor stanja vozila”.
3. Odaberite „Pregled upozorenja” kako bi se prikazala trenutna upozorenja.
4. Odaberite primjenjivo upozorenje kako biste vidjeli detalje o upozorenju.
Zaslon za prikaz više podataka (vrsta A/vrsta B)
1. Pritisnite prekidač INFO na pr ekidaču upravljanja za prikaz zaslona s pokazateljem
upozorenja.
Pogledajte odjeljak Zaslon za prikaz više podataka (vrsta A) na stranici 4-24.
Pogledajte odjeljak Zaslon za prikaz više podataka (vrsta B) na stranici 4-45.
Odmah zaustavite vozilo na sigurno mjesto
Ako se uključi bilo koje od sljedećih svjetala upozorenja, možd a postoji neispravnost u
sustavu. Odmah parkirajte vozilo na sigurno mjesto i kontaktira jte ovlaštenog Mazdinog
servisera.
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
7-42
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

SignalUpozorenje
Svjetlo upozorenja su‐
stava za kočenje Ako svjetlo upozorenja za sustav
kočnica ostane uključeno, razina kočione tekućine je
možda niska ili možda postoji prob lem s kočionim sustavom. Odmah parkirajte voz‐
ilo na sigurno mjesto i kontaktirajte stručnog servisera, prepo ručujemo ovlaštenog
Mazdina servisera.
UPOZORENJE
Ne vozite dok svijetli svjetlo upozorenja kočionog sustava. U najkraćem mogućem roku
kontaktirajte stručnog servisera, preporučujemo ovlaštenog Mazdinog servisera, da
pregleda kočnice:
Opasno je voziti dok svijetli svjetlo upozorenja kočionog sustava. To ukazuje na to da
kočnice možda uopće ne rade il i da bi u svakom trenutku mogle u potpunosti zakazati.
Ako svjetlo nastavi svijetliti i nakon provjere da je ručna kočnica potpuno otpuštena,
smjesta organizirajte pregled kočnica.
OPREZ
Osim toga, učinkovitost kočenja može se sman jiti pa će se za zaustavljanje vozila pa\b
pučica kočnice morati pritisnuti jače nego obično.
Upozorenje elektronič‐
kog sustava za raspodje‐ lu sile kočenja Ako jedinica elektroničkog sust
ava za raspodjelu sile kočenja utvrdi da neki dijelovi
rade neispravno, upravljačka je dinica može istodobno aktivirati signalno svjetlo ko‐
čionog sustava za upozorenje i s vjetlosno upozorenje za ABS sus tav. Problem vjero‐
jatno leži u elektroničkom sustavu za raspodjelu sile kočenja.
UPOZORENJE
Ne vozite dok svijetli upozoravajuće svjetlo ABS-a i upozoravajuće svjetlo kočionog su‐
stava. Vozilo odvezite stručnom serviseru, preporučujemo da u najkraćem roku ovlašte‐
ni Mazdin serviser pregleda kočnice:
Vožnja vozilom dok su uključena upozoravajuća svjetla kočionog sustava i ABS-a je
opasna.
Kada svijetle oba svjetla, stražnji kotači mogli bi se puno lakše blokirati pri zaustavlja\b
nju u nuždi nego u no rmalnim okolnostima.
Signalno upozorenje /
svjetlo upozorenja susta‐ va za punjenje akumula‐ tora Ako se svjetlo upozorenja uklju
či tijekom vožnje, signalizirat će neispravnost alterna‐
tora ili sustava za punjenje.
Vozilo maknite s ceste i parkirajte se. Zatražite savjet stručn og servisera, preporučuje‐
mo ovlaštenog Mazdina servisera.
OPREZ
Ne nastavljajte s vožnjom ako svijetli upozoravajuće svjetlo sustava za napajanje jer bi
se motor mogao neočekivano zaustaviti.
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
7-43
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

SignalUpozorenje
Svjetlo upozorenja za
motorno ulje Ovo upozoravajuće svjetlo ukazuje na nizak tlak
ulja u motoru.
OPREZ
Ne koristite motor ako je tlak ulja nizak. U protivnom može doći do teškog oštećenja
motora.
Ako svjetlo svijetli ili se tijekom vožnje prikaže pokazatelj upozorenja:
1. Vozilo maknite s ceste i parkirajte se na ravnoj površini.
2. Ugasite motor i pričekajte 5 minuta da se ulje iscijedi natra g u karter.
3. Provjerite razinu motornog ulja. (stranica 6-28) Ako je niska , dodajte odgovaraju‐
ću količinu motornog ulja i pazite pritom da ne prepunite susta v.
OPREZ
Ne koristite motor ako je razina ulja niska. U protivnom može doći do teškog ošte\b
ćenja motora.
4. Pokrenite motor i provjerite svjetlo upozorenja.

Ako svjetlo nastavi svijetliti čak i ako je razina ulja normalna ili nakon što dolijete
ulje, smjesta zaustavite motor i odvucite vozilo stručnom servi seru na popravak, pre‐
poručujemo ovlaštenog Mazdina servisera.
(crveno)
Signalno upozorenje /
svjetlo upozorenja za vi‐
soku temperaturu ra‐
shladnog sredstva moto‐
ra Svjetlo treperi kad je temperatur
a rashladnog sredstva motora krajnje visoka i svijetli
kad temperatura rashladnog s vjetla motora i dalje raste.
Postupak za rukovanje
Svjetlo koje treperi
Vozite polako kako biste smanjili opterećenje motora sve dok ne nađete sigurno mje‐
sto za zaustavljanje vozila, a zatim pričekajte da se motor ohladi.
Svjetlo koje neprestano svijetli
Ovo označava mogućnost pregrijava nja. Parkirajte vozilo na sigurnom mjestu i smje‐
sta isključite motor.
Pogledajte odjeljak Pregri javanje na stranici 7-36.
OPREZ
Ne vozite vozilo dok svijetli svjetlo upozorenja na visoku temperaturu motora. U protiv\b
nom moglo bi doći do oštećenja motora.
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
7-44
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

SignalUpozorenje
Pokazatelj neispravnosti
servo upravljača*
Poruka je prikazana ako je došlo do kvara servo upravljanja.
Ako je poruka prikazana, zaustav ite vozilo na sigurnom mjestu i ne koristite se uprav‐
ljačem. Ako se poruka prestane p rikazivati na zaslonu nakon nekog vremena, proble‐
ma više nema. Obratite se stručnom serviseru, preporučujemo ovl aštenog Mazdina
servisera ako je poruka neprestano prikazana.
NAPOMENA
•Ako je poruka prikazana, servo upravljanje ne će raditi normalno. U tom slu čaju,
upravlja čem se i dalje može koristiti, me đutim, rukovanje se može činiti otežanim u
usporedbi s uobi čajenim ili upravlja č može vibrirati tijekom okretanja.
•Uzastopno trzanje volanom ulij evo i udesno dok je vozilo zaustavljeno ili se sporo
kreć e dovest će do prelaska sustava servo upravlja ča u zaštitni nač in rada, što će
otežati upravljanje vozilom, ali ovo nije po kazatelj neispravnosti. Ako se to dogodi,
parkirajte vozilo na sigurnom mjestu i prič ekajte nekoliko minuta da se sustav vrati
u normalu.
Svjetlosni pokazatelj ne‐ ispravnog rada servo
upravljača
*
Svjetlo svijetli/treperi ako posto ji neispravnost servo upravljača.
Ako svjetlo svijetli/treperi, zau stavite vozilo na sigurnom mjestu i ne koristite uprav‐
ljač. Ako se svjetlo isključi nakon nekog vremena, problem ne p ostoji. Obratite se
stručnom serviseru, preporučujemo ovlaštenog Mazdinog servisera ako svjetlo nepre‐
kidno svijetli/treperi.
NAPOMENA
•Ako signalno svjetlo svijetli /treperi, servo upravljač ne će raditi normalno. Ako se
ovo dogodi, upravljač se i dalje može koristiti, me đutim, rukovanje se može činiti
otežanim u usporedbi s normalnim, a upravlja č može vibrirati tijekom okretanja.
•Uzastopno trzanje volanom ulij evo i udesno dok je vozilo zaustavljeno ili se sporo
kreć e dovest će do prelaska sustava servo upravlja ča u zaštitni nač in rada, što će
otežati upravljanje vozilom, ali ovo nije po kazatelj neispravnosti. Ako se to dogodi,
parkirajte vozilo na sigurnom mjestu i prič ekajte nekoliko minuta da se sustav vrati
u normalu.
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
*Neki modeli.7-45
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01

Obratite se ovlaštenom Mazdinu serviseru radi pregleda vozila
Ako se uključi/treperi bilo koje od sljedećih svjetala upozorenja ili signalnih svjetala, možda
postoji neispravnost u sustavu. Obratite se stručnom serviseru radi pregleda vozila,
preporučujemo ovlaštenog Mazdina servisera.
Signal Upozorenje
Svjetlo upozorenja
za ABS Ako svjetlo upozorenja ABS-a na
stavi svijetliti za vrijeme vožnje, znači da je upravljačka
jedinica za ABS detektirala neispravnost u sustavu. Ako se to d ogodi, kočnice će raditi
normalno kao da vozilo nema ABS.
Ako se to dogodi, obratite se stručnom ser viseru, preporučujemo ovlaštenog Mazdina ser‐
visera.
NAPOMENA
•Kad se motor pokre će kabelima kako bi se napunio akumulator, javit će se neravno‐
mjerna brzina vrtnje motora i možda će zasvijetliti svjetlo upozorenja za ABS. Ako do ‐
đ e do toga, to je zbog slabe napunjenosti akumulatora i ne predstavlja neispravnost
ABS-a.
Ponovno napunite akumulator.
•Sustav za pomo ć pri ko čenju ne će raditi ako svijetli svjetlo upozorenja za ABS.
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
7-46
CX-5_8HD5-EE-18K-HR_Edition1 2019-2-14 16:36:01
