MAZDA PROTEGE 1992  Workshop Manual 1992
Mazda
CONTENTS
Protege
Workshop
Manual
FOREWORD
This workshop manual is intended for use
by service technicians of Authorized Mazda
Dealers to help them service Mazda vehicles.
For prop

Page 2 of 1164

MAZDA PROTEGE 1992  Workshop Manual VEHICLE IDENTIFICATION NUMBERS (VIN)
PROTEGli
JMl BG223 * NO 400001-
JM1 86224
* NO 400001-
JMl 86225 *NO 400001-
JMl BG226 * NO 400001-
3-DOOR HATCHBACK
JMl BG231 *NO 400001-
JMl 86232 *NO 4

Page 3 of 1164

MAZDA PROTEGE 1992  Workshop Manual GENERAL INFORMATION
IMPORTANT INFORMATION ..................... GI- 2
BASIC ASSUMPTIONS ............................ GI- 2
SAFETY RISK ........................................ GI- 2
POSSIBLE LOSS

Page 4 of 1164

MAZDA PROTEGE 1992  Workshop Manual IMPORTANT INFORMATION
IMPORTANT INFORMATION
BASIC ASSUMPTIONS
This workshop manual assumes that you have certain special tools that are necessary for the safe and effi-
cient performance of servic

Page 5 of 1164

MAZDA PROTEGE 1992  Workshop Manual HOW TO USE THIS MANUAL GI
HOW TO USE THIS MANUAL
PREPARATION
PREPARATION points out the needed Special Service Tool (SST) for the service operation that it pro- m
ceeds. Gather all necessary
SST

Page 6 of 1164

MAZDA PROTEGE 1992  Workshop Manual HOW TO USE THIS MANUAL/FUNDAMENTAL PROCEDURES
SYMBOLS
There are six symbols indicating oil, grease, and sealant. These symbols show the points of applying such
materials during service.
Symbol Mea

Page 7 of 1164

MAZDA PROTEGE 1992  Workshop Manual FUNDAMENTALPROCEDURES GI
SMUGIX-0: B
47UOGX-00 5  ‘3
16
A WORD ABOUT SAFETY
The following precautions must be followed when jacking up
the vehicle.
1. Block the wheels.
2. Use only the speci

Page 8 of 1164

MAZDA PROTEGE 1992  Workshop Manual GI FUNDAMENTAL PROCEDURES
9MUGIX-04t 3
9MUGIX-041
9MUGIX.004
I
Depending on location:
1. Inspection of parts
When removed, each part should be carefully inspected for
malfunctioning, deformati

Page 9 of 1164

MAZDA PROTEGE 1992  Workshop Manual FUNDAMENTALPROCEDURES GI
I
67UOGX-00
ADJUSTMENTS
Use suitable gauges and/or testers when making adjustments.
EN
RUBBER PARTS AND TUBING
Prevent gasoline or oil from getting on rubber parts or t

Page 10 of 1164

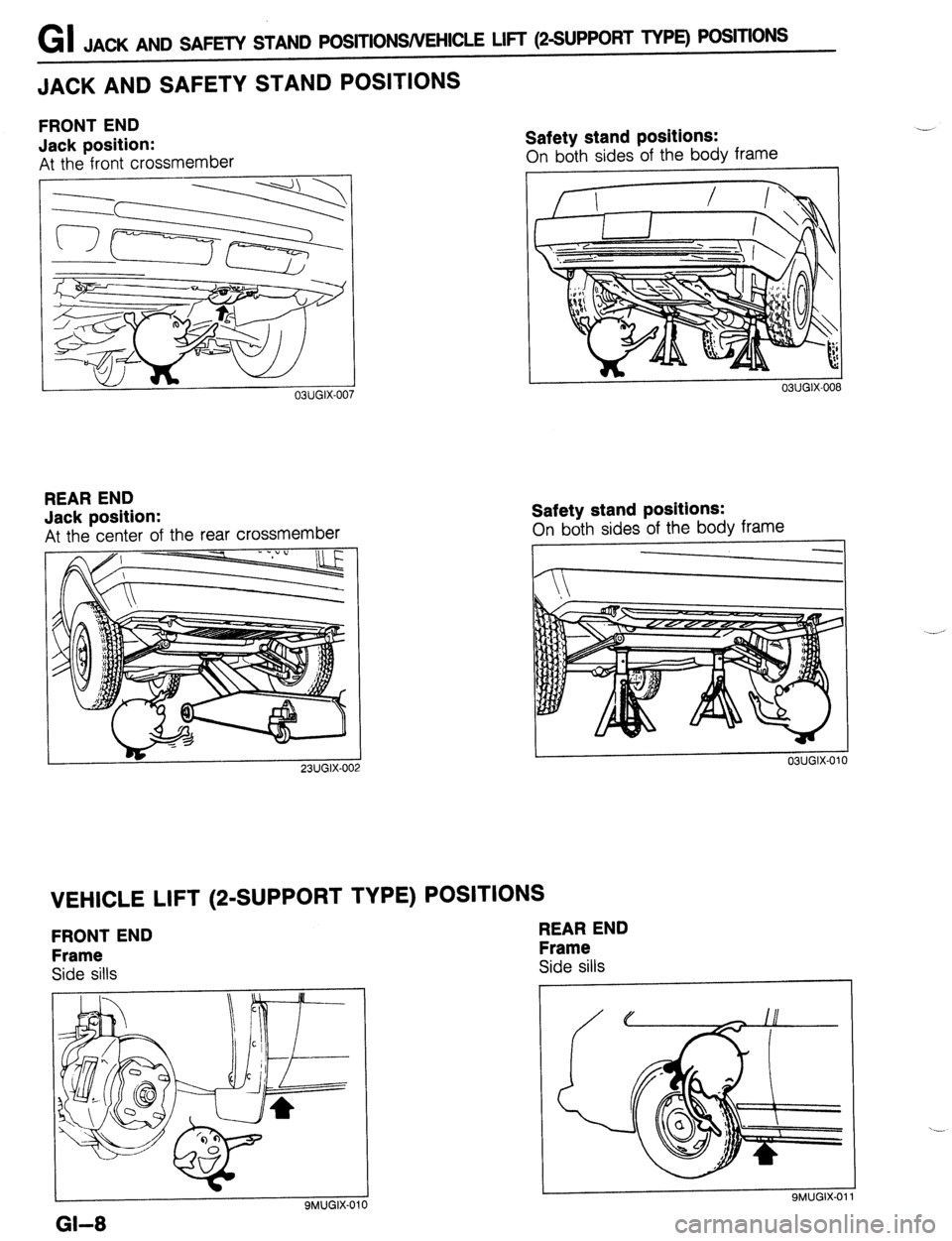

MAZDA PROTEGE 1992  Workshop Manual GI JACK AND SAFETY STAND POSITIONS/VEHICLE LIFT (2-SUPPORT TYPE) POSITIONS
JACK AND SAFETY STAND POSITIONS
FRONT END
Jack position:
At the front crossmember
1 03UGIX-007
REAR END
Jack position:
