MITSUBISHI ASX 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-7
5
E00520601601

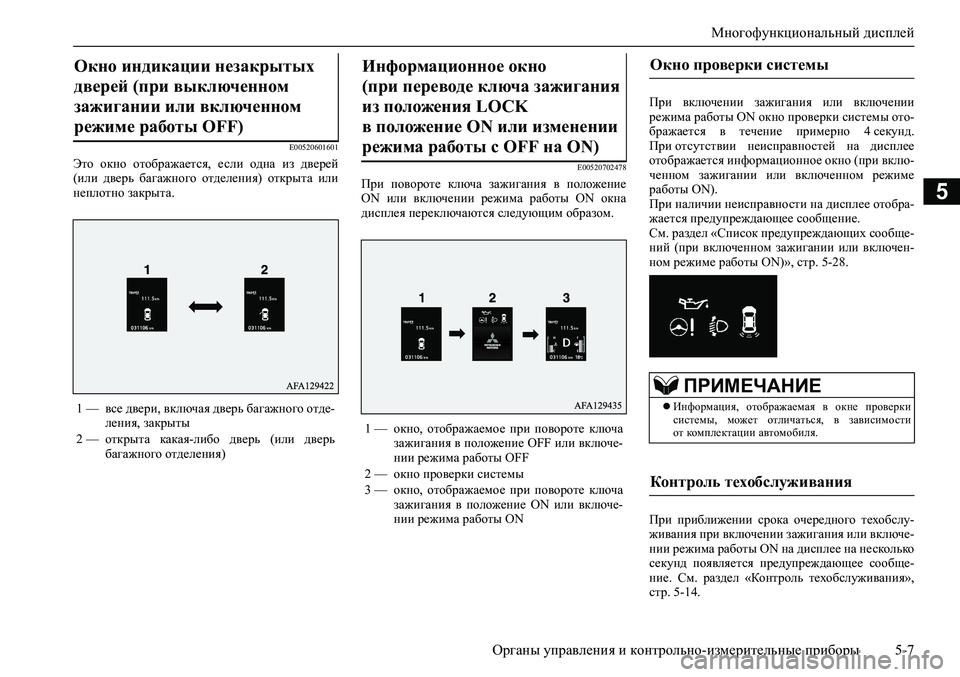

Это окно отображается, если одна из дверей
(или дверь багажного отделения) открыта или
неплотно закрыта.E00520702478
При повороте ключа зажигания в положение
ON или включении режима работы ON окна
дисплея переключаются следующим образом.При включении зажигания или включении
режима работы ON окно проверки системы ото-
бражается в течение примерно 4 секунд.
При отсутствии неисправностей на дисплее
отображается информационное окно (при вклю-
ченном зажигании или включенном режиме
работы ON).
При наличии неисправности на дисплее отобра-
жается предупреждающее сообщение.
См. раздел «Список предупреждающих сообще-
ний (при включенном зажигании или включен-
ном режиме работы ON)», стр. 5-28.
При приближении срока очередного техобслу-
живания при включении зажигания или включе-
нии режима работы ON на дисплее на несколько
секунд появляется предупреждающее сообще-
ние. См. раздел «Контроль техобслуживания»,
стр. 5-14.
Окно индикации незакрытых
дверей (при выключенном
зажигании или включенном
режиме работы OFF)
1 — все двери, включая дверь багажного отде-
ления, закрыты
2 — открыта какая-либо дверь (или дверь
багажного отделения)
Информационное окно
(при переводе ключа зажигания
из положения LOCK
в положение ON или изменении
режима работы с OFF на ON)
1 — окно, отображаемое при повороте ключа
зажигания в положение OFF или включе-
нии режима работы OFF
2 — окно проверки системы
3 — окно, отображаемое при повороте ключа
зажигания в положение ON или включе-
нии режима работы ON
Окно проверки системы
ПРИМЕЧАНИЕ
Информация, отображаемая в окне проверки
системы, может отличаться, в зависимости
от комплектации автомобиля.
Контроль техобслуживания

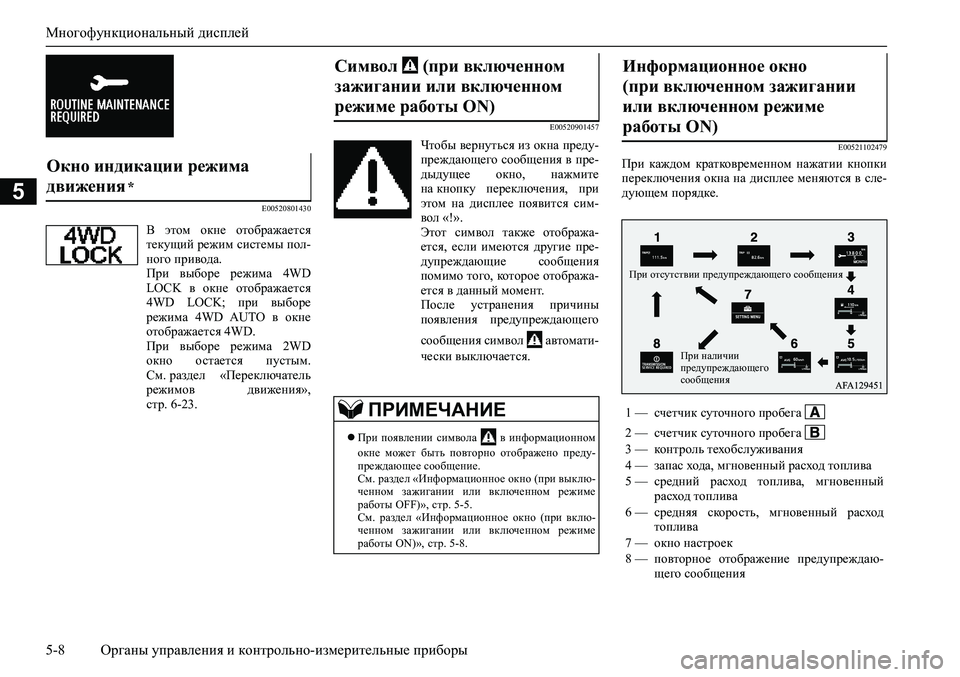

Многофункциональный дисплей
5-8 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5E00520801430E00520901457
E00521102479
При каждом кратковременном нажатии кнопки
переключения окна на дисплее меняются в сле-
дующем порядке.Окно индикации режима
движения
*
В этом окне отображается
текущий режим системы пол-
ного привода.
При выборе режима 4WD
LOCK в окне отображается
4WD LOCK; при выборе
режима 4WD AUTO в окне
отображается 4WD.
При выборе режима 2WD
окно остается пустым.
См. раздел «Переключатель
режимов движения»,
стр. 6-23.
Символ (при включенном
зажигании или включенном
режиме работы ON)
Чтобы вернуться из окна преду-
преждающего сообщения в пре-
дыдущее окно, нажмите
на кнопку переключения, при
этом на дисплее появится сим-
вол «!».
Этот символ также отобража-
ется, если имеются другие пре-
дупреждающие сообщения
помимо того, которое отобража-
ется в данный момент.
После устранения причины
появления предупреждающего
сообщения символ автомати-
чески выключается.
ПРИМЕЧАНИЕ
При появлении символа в информационном
окне может быть повторно отображено преду-
преждающее сообщение.
См. раздел «Информационное окно (при выклю-
ченном зажигании или включенном режиме
работы OFF)», стр. 5-5.
См. раздел «Информационное окно (при вклю-
ченном зажигании или включенном режиме
работы ON)», стр. 5-8.
Информационное окно
(при включенном зажигании
или включенном режиме
работы ON)
1 —
счетчик суточного пробега
2 —
счетчик суточного пробега
3 — контроль техобслуживания
4 — запас хода, мгновенный расход топлива
5 — средний расход топлива, мгновенный
расход топлива
6 — средняя скорость, мгновенный расход
топлива
7 — окно настроек
8 — повторное отображение предупреждаю-
щего сообщения
При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-9
5
E00568400150

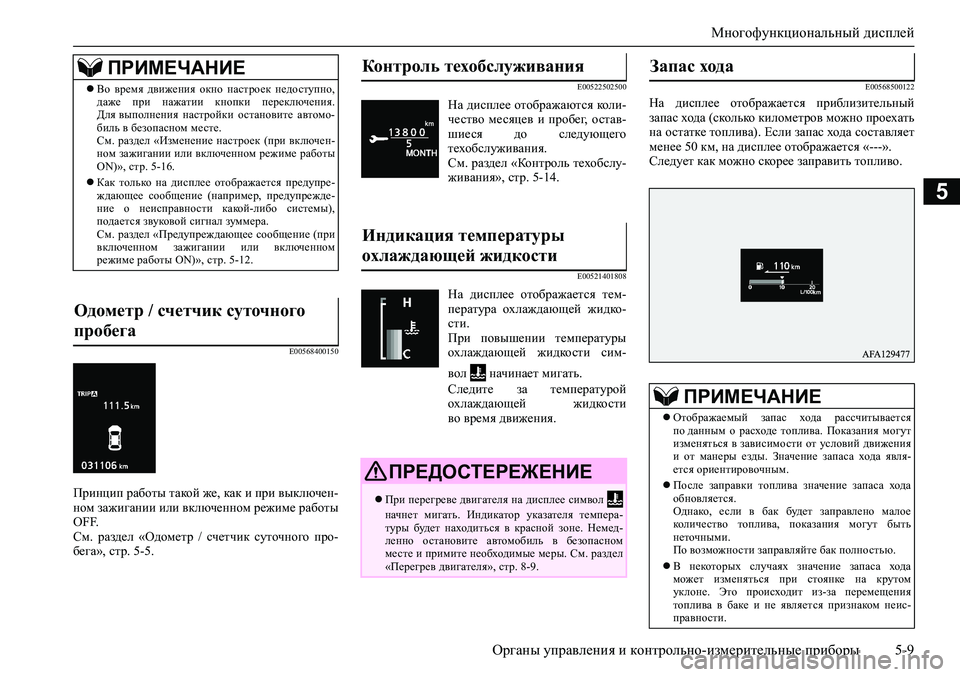

Принцип работы такой же, как и при выключен-
ном зажигании или включенном режиме работы
OFF.
См. раздел «Одометр / счетчик суточного про-
бега», стр. 5-5.
E00522502500
E00521401808E00568500122
На дисплее отображается приблизительный
запас хода (сколько километров можно проехать
на остатке топлива). Если запас хода составляет
менее 50 км, на дисплее отображается «---».
Следует как можно скорее заправить топливо.
ПРИМЕЧАНИЕ
Во время движения окно настроек недоступно,
даже при нажатии кнопки переключения.
Для выполнения настройки остановите автомо-
биль в безопасном месте.
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
Как только на дисплее отображается предупре-
ждающее сообщение (например, предупрежде-
ние о неисправности какой-либо системы),
подается звуковой сигнал зуммера.
См. раздел «Предупреждающее сообщение (при
включенном зажигании или включенном
режиме работы ON)», стр. 5-12.
Одометр / счетчик суточного
пробега
Контроль техобслуживания
На дисплее отображаются коли-
чество месяцев и пробег, остав-
шиеся до следующего
техобслуживания.
См. раздел «Контроль техобслу-
живания», стр. 5-14.
Индикация температуры
охлаждающей жидкости
На дисплее отображается тем-
пература охлаждающей жидко-
сти.
При повышении температуры
охлаждающей жидкости сим-
вол начинает мигать.
Следите за температурой
охлаждающей жидкости
во время движения.
ПРЕДОСТЕРЕЖЕНИЕ
При перегреве двигателя на дисплее символ
начнет мигать. Индикатор указателя темпера-
туры будет находиться в красной зоне. Немед-
ленно остановите автомобиль в безопасном
месте и примите необходимые меры. См. раздел
«Перегрев двигателя», стр. 8-9.
Запас хода
ПРИМЕЧАНИЕ
Отображаемый запас хода рассчитывается
по данным о расходе топлива. Показания могут
изменяться в зависимости от условий движения
и от манеры езды. Значение запаса хода явля-
ется ориентировочным.
После заправки топлива значение запаса хода
обновляется.
Однако, если в бак будет заправлено малое
количество топлива, показания могут быть
неточными.
По возможности заправляйте бак полностью.
В некоторых случаях значение запаса хода
может изменяться при стоянке на крутом
уклоне. Это происходит из-за перемещения
топлива в баке и не является признаком неис-
правности.

Многофункциональный дисплей
5-10 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5E00568600107

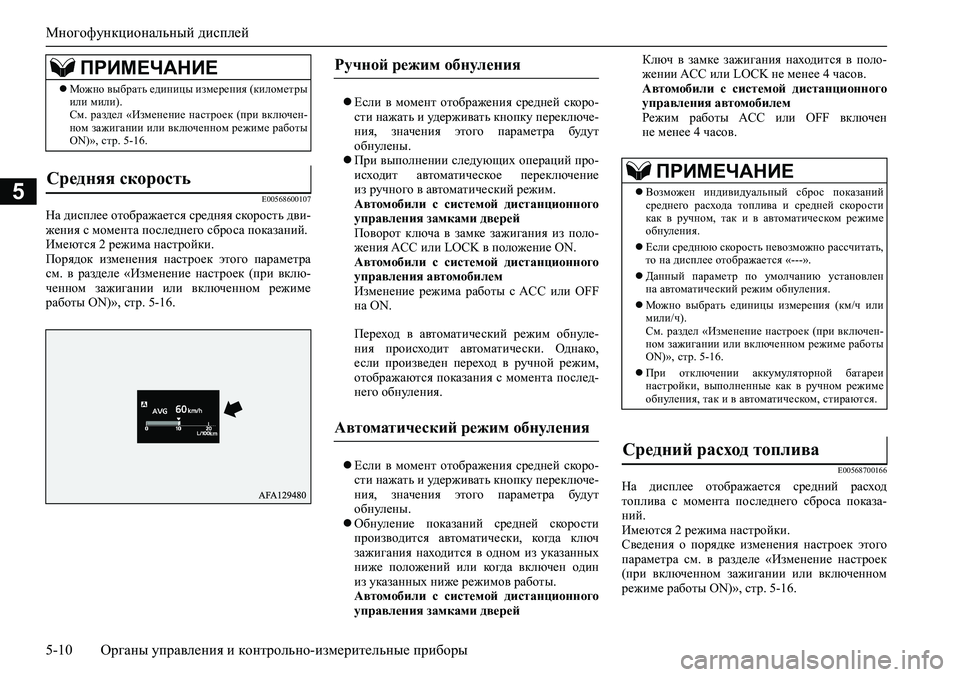

На дисплее отображается средняя скорость дви-
жения с момента последнего сброса показаний.
Имеются 2 режима настройки.
Порядок изменения настроек этого параметра
см. в разделе «Изменение настроек (при вклю-
ченном зажигании или включенном режиме
работы ON)», стр. 5-16.Если в момент отображения средней скоро-
сти нажать и удерживать кнопку переключе-
ния, значения этого параметра будут
обнулены.
При выполнении следующих операций про-
исходит автоматическое переключение
из ручного в автоматический режим.
Автомобили с системой дистанционного
управления замками дверей
Поворот ключа в замке зажигания из поло-
жения ACC или LOCK в положение ON.
Автомобили с системой дистанционного
управления автомобилем
Изменение режима работы с ACC или OFF
на ON.
Переход в автоматический режим обнуле-
ния происходит автоматически. Однако,
если произведен переход в ручной режим,
отображаются показания с момента послед-
него обнуления.
Если в момент отображения средней скоро-
сти нажать и удерживать кнопку переключе-
ния, значения этого параметра будут
обнулены.
Обнуление показаний средней скорости
производится автоматически, когда ключ
зажигания находится в одном из указанных
ниже положений или когда включен один
из указанных ниже режимов работы.
Автомобили с системой дистанционного
управления замками дверейКлюч в замке зажигания находится в поло-
жении ACC или LOCK не менее 4 часов.
Автомобили с системой дистанционного
управления автомобилем
Режим работы ACC или OFF включен
не менее 4 часов.
E00568700166
На дисплее отображается средний расход
топлива с момента последнего сброса показа-
ний.
Имеются 2 режима настройки.
Сведения о порядке изменения настроек этого
параметра см. в разделе «Изменение настроек
(при включенном зажигании или включенном
режиме работы ON)», стр. 5-16.
Можно выбрать единицы измерения (километры
или мили).
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
Средняя скорость
ПРИМЕЧАНИЕРучной режим обнуления
Автоматический режим обнуления
ПРИМЕЧАНИЕ
Возможен индивидуальный сброс показаний
среднего расхода топлива и средней скорости
как в ручном, так и в автоматическом режиме
обнуления.
Если среднюю скорость невозможно рассчитать,
то на дисплее отображается «---».
Данный параметр по умолчанию установлен
на автоматический режим обнуления.
Можно выбрать единицы измерения (км/ч или
мили/ч).
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
При отключении аккумуляторной батареи
настройки, выполненные как в ручном режиме
обнуления, так и в автоматическом, стираются.
Средний расход топлива

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-11
5

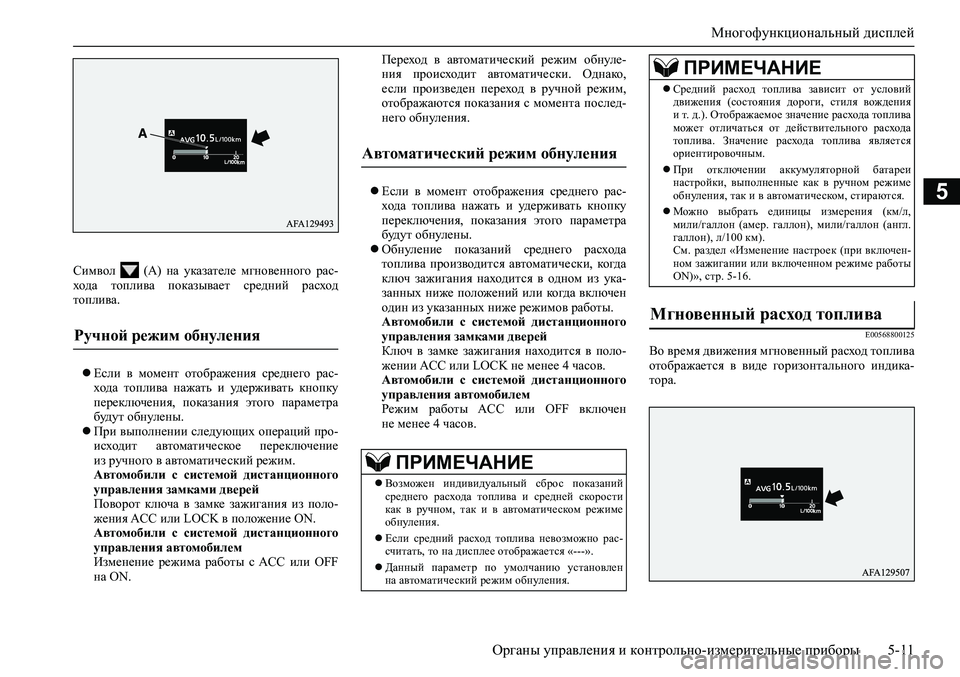

Символ (А) на указателе мгновенного рас-
хода топлива показывает средний расход
топлива.
Если в момент отображения среднего рас-
хода топлива нажать и удерживать кнопку
переключения, показания этого параметра
будут обнулены.
При выполнении следующих операций про-
исходит автоматическое переключение
из ручного в автоматический режим.
Автомобили с системой дистанционного
управления замками дверей
Поворот ключа в замке зажигания из поло-
жения ACC или LOCK в положение ON.
Автомобили с системой дистанционного
управления автомобилем
Изменение режима работы с ACC или OFF
на ON.Переход в автоматический режим обнуле-
ния происходит автоматически. Однако,
если произведен переход в ручной режим,
отображаются показания с момента послед-
него обнуления.
Если в момент отображения среднего рас-
хода топлива нажать и удерживать кнопку
переключения, показания этого параметра
будут обнулены.
Обнуление показаний среднего расхода
топлива производится автоматически, когда
ключ зажигания находится в одном из ука-
занных ниже положений или когда включен
один из указанных ниже режимов работы.
Автомобили с системой дистанционного
управления замками дверей
Ключ в замке зажигания находится в поло-
жении ACC или LOCK не менее 4 часов.
Автомобили с системой дистанционного
управления автомобилем
Режим работы ACC или OFF включен
не менее 4 часов.
E00568800125
Во время движения мгновенный расход топлива
отображается в виде горизонтального индика-
тора.Ручной режим обнуления
Автоматический режим обнуления
ПРИМЕЧАНИЕ
Возможен индивидуальный сброс показаний
среднего расхода топлива и средней скорости
как в ручном, так и в автоматическом режиме
обнуления.
Если средний расход топлива невозможно рас-
считать, то на дисплее отображается «---».
Данный параметр по умолчанию установлен
на автоматический режим обнуления.
Средний расход топлива зависит от условий
движения (состояния дороги, стиля вождения
и т. д.). Отображаемое значение расхода топлива
может отличаться от действительного расхода
топлива. Значение расхода топлива является
ориентировочным.
При отключении аккумуляторной батареи
настройки, выполненные как в ручном режиме
обнуления, так и в автоматическом, стираются.
Можно выбрать единицы измерения (км/л,
мили/галлон (амер. галлон), мили/галлон (англ.
галлон), л/100 км).
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
Мгновенный расход топлива
ПРИМЕЧАНИЕ

Многофункциональный дисплей
5-12 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

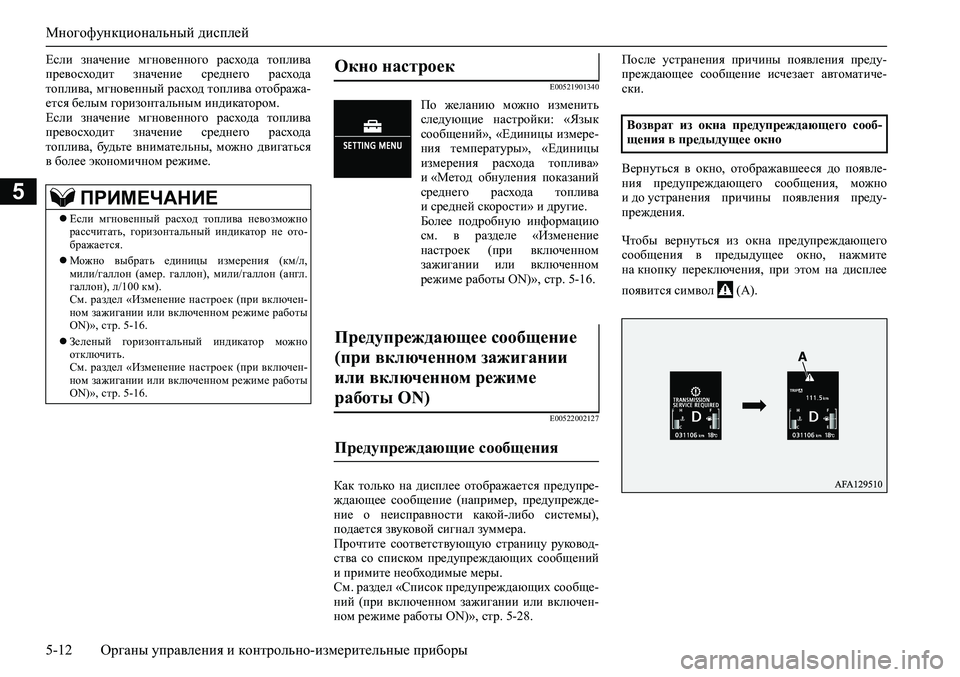

Если значение мгновенного расхода топлива
превосходит значение среднего расхода
топлива, мгновенный расход топлива отобража-
ется белым горизонтальным индикатором.
Если значение мгновенного расхода топлива
превосходит значение среднего расхода
топлива, будьте внимательны, можно двигаться
в более экономичном режиме.
E00521901340
E00522002127
Как только на дисплее отображается предупре-
ждающее сообщение (например, предупрежде-
ние о неисправности какой-либо системы),
подается звуковой сигнал зуммера.
Прочтите соответствующую страницу руковод-
ства со списком предупреждающих сообщений
и примите необходимые меры.
См. раздел «Список предупреждающих сообще-
ний (при включенном зажигании или включен-
ном режиме работы ON)», стр. 5-28.После устранения причины появления преду-
преждающее сообщение исчезает автоматиче-
ски.
Вернуться в окно, отображавшееся до появле-
ния предупреждающего сообщения, можно
и до устранения причины появления преду-
преждения.
Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите
на кнопку переключения, при этом на дисплее
появится символ (А).
ПРИМЕЧАНИЕ
Если мгновенный расход топлива невозможно
рассчитать, горизонтальный индикатор не ото-
бражается.
Можно выбрать единицы измерения (км/л,
мили/галлон (амер. галлон), мили/галлон (англ.
галлон), л/100 км).
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
Зеленый горизонтальный индикатор можно
отключить.
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
Окно настроек
По желанию можно изменить
следующие настройки: «Язык
сообщений», «Единицы измере-
ния температуры», «Единицы
измерения расхода топлива»
и «Метод обнуления показаний
среднего расхода топлива
и средней скорости» и другие.
Более подробную информацию
см. в разделе «Изменение
настроек (при включенном
зажигании или включенном
режиме работы ON)», стр. 5-16.
Предупреждающее сообщение
(при включенном зажигании
или включенном режиме
работы ON)
Предупреждающие сообщения
Возврат из окна предупреждающего сооб-
щения в предыдущее окно

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-13
5

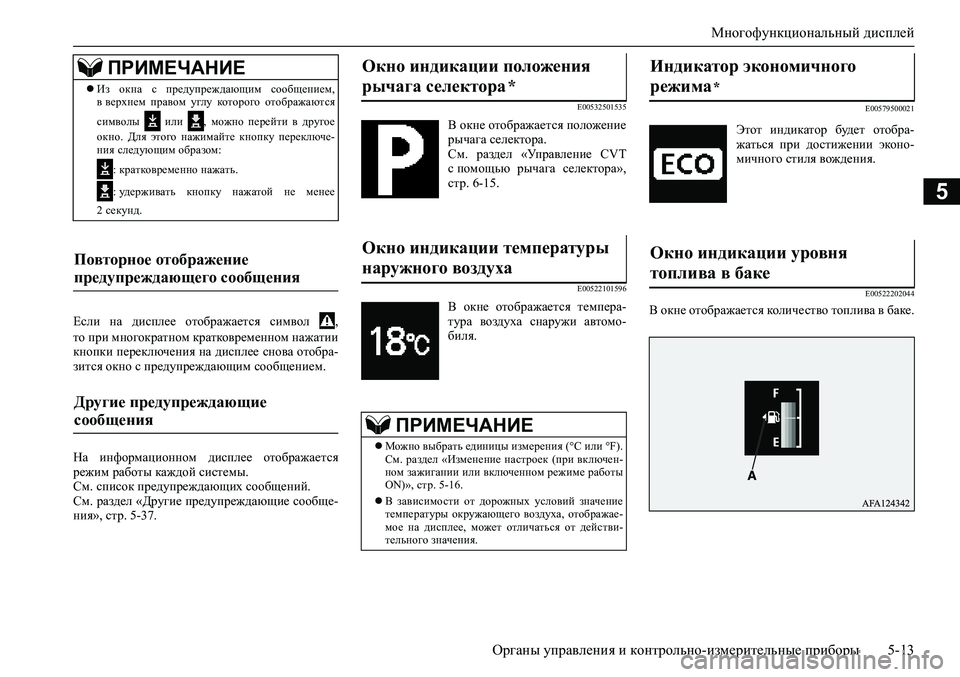

Если на дисплее отображается символ ,
то при многократном кратковременном нажатии
кнопки переключения на дисплее снова отобра-
зится окно с предупреждающим сообщением.
На информационном дисплее отображается
режим работы каждой системы.
См. список предупреждающих сообщений.
См. раздел «Другие предупреждающие сообще-
ния», стр. 5-37.
E00532501535
E00522101596E00579500021
E00522202044
В окне отображается количество топлива в баке.
ПРИМЕЧАНИЕ
Из окна с предупреждающим сообщением,
в верхнем правом углу которого отображаются
символы или , можно перейти в другое
окно. Для этого нажимайте кнопку переключе-
ния следующим образом:
: кратковременно нажать.
: удерживать кнопку нажатой не менее
2 секунд.
Повторное отображение
предупреждающего сообщения
Другие предупреждающие
сообщения
Окно индикации положения
рычага селектора *
В окне отображается положение
рычага селектора.
См. раздел «Управление CVT
с помощью рычага селектора»,
стр. 6-15.
Окно индикации температуры
наружного воздуха
В окне отображается темпера-
тура воздуха снаружи автомо-
биля.
ПРИМЕЧАНИЕ
Можно выбрать единицы измерения (°C или °F).
См. раздел «Изменение настроек (при включен-
ном зажигании или включенном режиме работы
ON)», стр. 5-16.
В зависимости от дорожных условий значение
температуры окружающего воздуха, отображае-
мое на дисплее, может отличаться от действи-
тельного значения.
Индикатор экономичного
режима
*
Этот индикатор будет отобра-
жаться при достижении эконо-
мичного стиля вождения.
Окно индикации уровня
топлива в баке

Многофункциональный дисплей
5-14 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00522300070

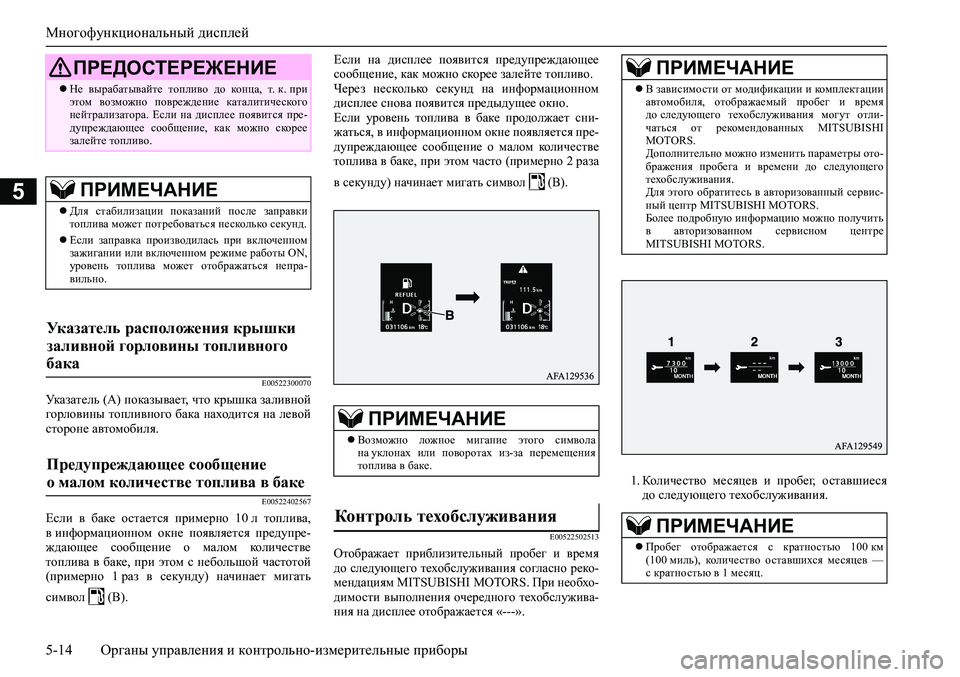

Указатель (А) показывает, что крышка заливной
горловины топливного бака находится на левой
стороне автомобиля.
E00522402567
Если в баке остается примерно 10 л топлива,
в информационном окне появляется предупре-
ждающее сообщение о малом количестве
топлива в баке, при этом с небольшой частотой
(примерно 1 раз в секунду) начинает мигать
символ (В).Если на дисплее появится предупреждающее
сообщение, как можно скорее залейте топливо.
Через несколько секунд на информационном
дисплее снова появится предыдущее окно.
Если уровень топлива в баке продолжает сни-
жаться, в информационном окне появляется пре-
дупреждающее сообщение о малом количестве
топлива в баке, при этом часто (примерно 2 раза
в секунду) начинает мигать символ (В).
E00522502513
Отображает приблизительный пробег и время
до следующего техобслуживания согласно реко-
мендациям MITSUBISHI
MOTORS. При необхо-
димости выполнения очередного техобслужива-
ния на дисплее отображается «---».
1. Количество месяцев и пробег, оставшиеся
до следующего техобслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
Не вырабатывайте топливо до конца, т. к. при
этом возможно повреждение каталитического
нейтрализатора. Если на дисплее появится пре-
дупреждающее сообщение, как можно скорее
залейте топливо.
ПРИМЕЧАНИЕ
Для стабилизации показаний после заправки
топлива может потребоваться несколько секунд.
Если заправка производилась при включенном
зажигании или включенном режиме работы ON,
уровень топлива может отображаться непра-
вильно.
Указатель расположения крышки
заливной горловины топливного
бака
Предупреждающее сообщение
о малом количестве топлива в баке
ПРИМЕЧАНИЕ
Возможно ложное мигание этого символа
на уклонах или поворотах из-за перемещения
топлива в баке.
Контроль техобслуживания
ПРИМЕЧАНИЕ
В зависимости от модификации и комплектации
автомобиля, отображаемый пробег и время
до следующего техобслуживания могут отли-
чаться от рекомендованных MITSUBISHI
MOTORS.
Дополнительно можно изменить параметры ото-
бражения пробега и времени до следующего
техобслуживания.
Для этого обратитесь в авторизованный сервис-
ный центр MITSUBISHI MOTORS.
Более подробную информацию можно получить
в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км
(100 миль), количество оставшихся месяцев —
с кратностью в 1 месяц.

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-15
5

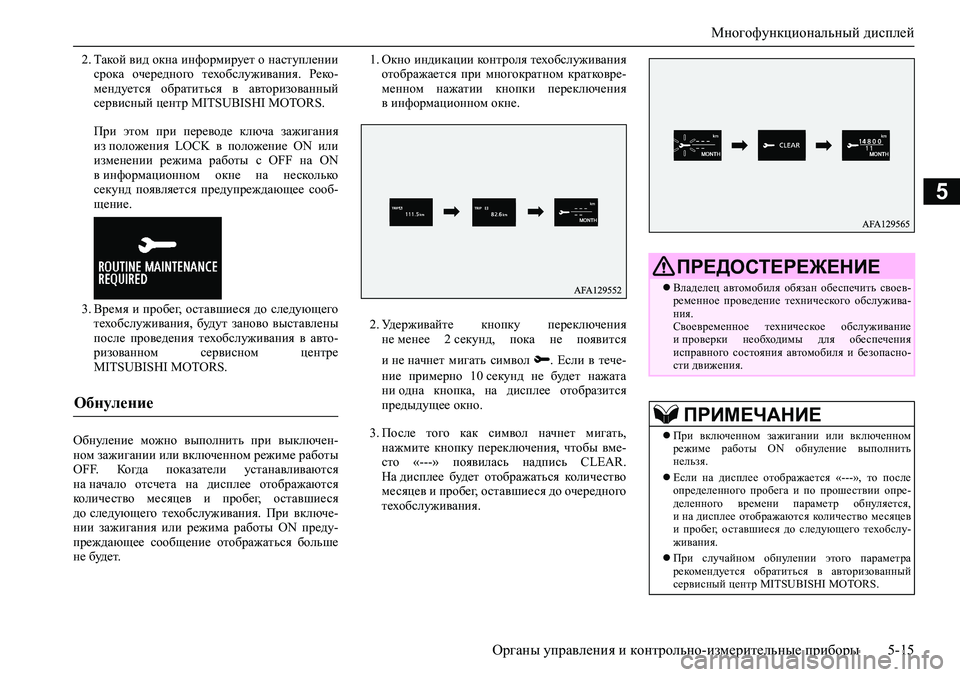

2. Такой вид окна информирует о наступлении
срока очередного техобслуживания. Реко-
мендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
При этом при переводе ключа зажигания
из положения LOCK в положение ON или
изменении режима работы с OFF на ON
в информационном окне на несколько
секунд появляется предупреждающее сооб-
щение.
3. Время и пробег, оставшиеся до следующего
техобслуживания, будут заново выставлены
после проведения техобслуживания в авто-
ризованном сервисном центре
MITSUBISHI MOTORS.
Обнуление можно выполнить при выключен-
ном зажигании или включенном режиме работы
OFF. Когда показатели устанавливаются
на начало отсчета на дисплее отображаются
количество месяцев и пробег, оставшиеся
до следующего техобслуживания. При включе-
нии зажигания или режима работы ON преду-
преждающее сообщение отображаться больше
не будет.1. Окно индикации контроля техобслуживания
отображается при многократном кратковре-
менном нажатии кнопки переключения
в информационном окне.
2. Удерживайте кнопку переключения
не менее 2 секунд, пока не появится
и не начнет мигать символ . Если в тече-
ние примерно 10 секунд не будет нажата
ни одна кнопка, на дисплее отобразится
предыдущее окно.
3. После того как символ начнет мигать,
нажмите кнопку переключения, чтобы вме-
сто «---» появилась надпись CLEAR.
На дисплее будет отображаться количество
месяцев и пробег, оставшиеся до очередного
техобслуживания.
Обнуление
ПРЕДОСТЕРЕЖЕНИЕ
Владелец автомобиля обязан обеспечить своев-
ременное проведение технического обслужива-
ния.
Своевременное техническое обслуживание
и проверки необходимы для обеспечения
исправного состояния автомобиля и безопасно-
сти движения.
ПРИМЕЧАНИЕ
При включенном зажигании или включенном
режиме работы ON обнуление выполнить
нельзя.
Если на дисплее отображается «---», то после
определенного пробега и по прошествии опре-
деленного времени параметр обнуляется,
и на дисплее отображаются количество месяцев
и пробег, оставшиеся до следующего техобслу-
живания.
При случайном обнулении этого параметра
рекомендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.

Многофункциональный дисплей
5-16 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00522602006

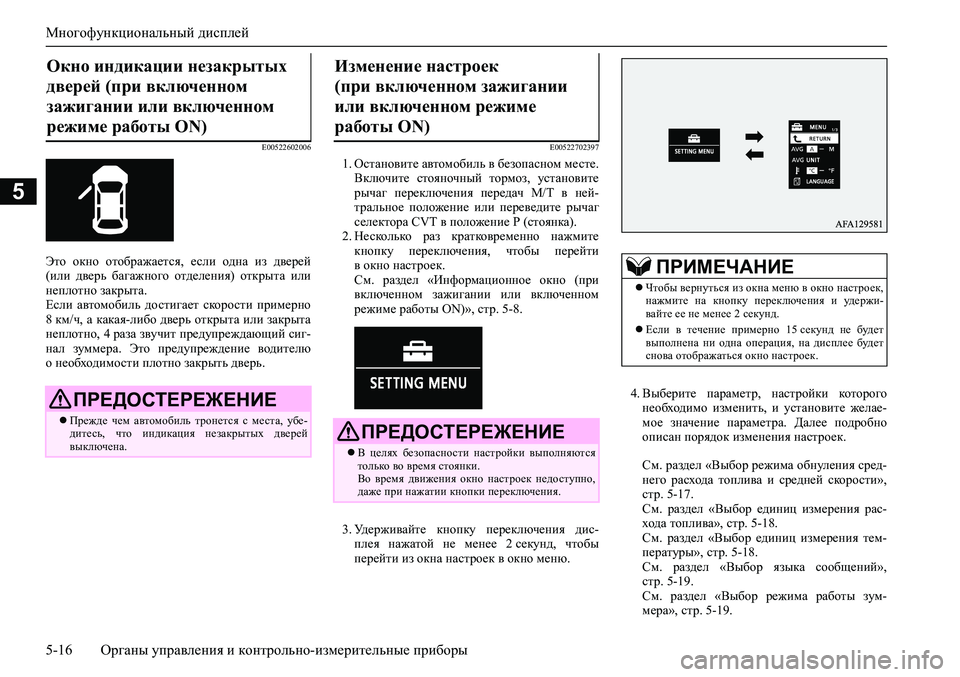

Это окно отображается, если одна из дверей
(или дверь багажного отделения) открыта или
неплотно закрыта.
Если автомобиль достигает скорости примерно
8 км/ч, а какая-либо дверь открыта или закрыта
неплотно, 4 раза звучит предупреждающий сиг-
нал зуммера. Это предупреждение водителю
о необходимости плотно закрыть дверь.
E00522702397
1. Остановите автомобиль в безопасном месте.
Включите стояночный тормоз, установите
рычаг переключения передач М/Т в ней-
тральное положение или переведите рычаг
селектора CVT в положение Р (стоянка).
2. Несколько раз кратковременно нажмите
кнопку переключения, чтобы перейти
в окно настроек.
См. раздел «Информационное окно (при
включенном зажигании или включенном
режиме работы ON)», стр. 5-8.
3. Удерживайте кнопку переключения дис-
плея нажатой не менее 2 секунд, чтобы
перейти из окна настроек в окно меню.4. Выберите параметр, настройки которого
необходимо изменить, и установите желае-
мое значение параметра. Далее подробно
описан порядок изменения настроек.
См. раздел «Выбор режима обнуления сред-
него расхода топлива и средней скорости»,
стр. 5-17.
См. раздел «Выбор единиц измерения рас-
хода топлива», стр. 5-18.
См. раздел «Выбор единиц измерения тем-
пературы», стр. 5-18.
См. раздел «Выбор языка сообщений»,
стр. 5-19.
См. раздел «Выбор режима работы зум-
мера», стр. 5-19.
Окно индикации незакрытых
дверей (при включенном
зажигании или включенном
режиме работы ON)
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места, убе-
дитесь, что индикация незакрытых дверей
выключена.
Изменение настроек
(при включенном зажигании
или включенном режиме
работы ON)
ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности настройки выполняются
только во время стоянки.
Во время движения окно настроек недоступно,
даже при нажатии кнопки переключения.
ПРИМЕЧАНИЕ
Чтобы вернуться из окна меню в окно настроек,
нажмите на кнопку переключения и удержи-
вайте ее не менее 2 секунд.
Если в течение примерно 15 секунд не будет
выполнена ни одна операция, на дисплее будет
снова отображаться окно настроек.
