MITSUBISHI ASX 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

<0249025f026a025f0264026502780271025a026c025f026502760003026802710262026b026c0262026c025f02650279000302620003026802660275025c025a026c025f026502790003025c025f026c026a0268025c0268025d02680003026b026c025f02
640265025a[
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-57
5
Для однократного срабатывания очистителя
переместите переключатель в направлении, ука-
занном стрелкой, и отпустите его.
Этот режим удобен при движении в тумане или
под моросящим дождем.
Когда ключ в замке зажигания находится
в положении АСС или ON либо включен режим
работы ON или ACC, однократное срабатыва-
ние стеклоочистителя происходит, если переве-
сти переключатель в положение MIST
и отпустить. Стеклоочиститель продолжает
работать все время, пока переключатель удер-
живается в положении MIST.
При включенном зажигании или включенном
режиме работы ON стеклоочиститель сработает
однократно, если перевести переключатель
в положение AUTO, а ручку (С) повернуть
в направлении «+».
E00507202913
Омыватель ветрового стекла работает, если
ключ в замке зажигания находится в положении
ON или АСС либо включен режим работы ON
или ACC.
Чтобы подать омывающую жидкость на ветро-
вое стекло, потяните переключатель на себя.
Если потянуть переключатель на себя, когда
стеклоочистители не включены или работают
в прерывистом режиме, очистители автоматиче-
ски совершат несколько циклов.
Затем через 6 секунд стеклоочиститель совер-
шит еще один цикл.
Если потянуть переключатель на себя и сразу
же отпустить его, омывающая жидкость пода-
ется на стекло несколько раз, а очиститель
совершает несколько циклов (функция автома-
тического омывателя). Затем через 6 секунд
стеклоочиститель совершит еще один цикл.
Функция автоматического стеклоомывателя
прекращает работать, если любым образом
задействовать подрулевой переключатель. Удаление влаги со стекла
Омыватель ветрового стекла ПРЕДОСТЕРЕЖЕНИЕ
При использовании омывателя в холодную
погоду омывающая жидкость, распыленная
на стекло, может замерзнуть, что ухудшит види-
мость. Перед использованием омывателя ото-
грейте стекло, включив обогрев стекла или
режим обдува для удаления влаги.
ПРИМЕЧАНИЕ
Заводская настройка функции автоматического
омывателя и функции, управляющей повторным
срабатыванием очистителей через примерно
6 секунд, зависит от конкретного автомобиля.
Работу функций можно изменить следующим
образом:
• Отключить срабатывание очистителя в момент
подачи на ветровое стекло омывающей жидко-
сти.
• Включить или отключить функцию автомати-
ческого омывателя.
• Включить или отключить функцию повторного
однократного срабатывания стеклоочистителя
через 6 секунд.

<0249025f026a025f0264026502780271025a026c025f026502760003026802710262026b026c0262026c025f02650279000302620003026802660275025c025a026c025f026502790003025c025f026c026a0268025c0268025d02680003026b026c025f02
640265025a[
5-58 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5E00507301340
Очиститель и омыватель заднего стекла можно
включить, если ключ в замке зажигания нахо-
дится в положении ON или АСС либо включен
режим работы ON или ACC.
E00507601444
Если работе стеклоочистителя частично
препятствует лед, грязь и т. п. на стекле,
очиститель может временно прекратить
работать для защиты электродвигателя
от перегрева. В таком случае, остановите
автомобиль в безопасном месте, поверните
ключ в замке зажигания в положение LOCK
или включите режим работы OFF, затем уда-
лите лед или другие предметы, мешающие
работе стеклоочистителя.
Перед использованием стеклоочистителя
убедитесь в его работоспособности, т. к. она
восстановится только после того, как элект-
родвигатель остынет.
Не включайте очиститель, если стекло
сухое.
Это может привести к появлению царапин
на стекле или преждевременному износу
щеток.
Перед включением очистителя в холодную
погоду убедитесь, что щетки не примерзли
к стеклу. При включении очистителя с при-
мерзшими к стеклу щетками может выйти
из строя электродвигатель.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Очиститель и омыватель
заднего стекла
INT — в течение нескольких секунд очисти-
тель работает непрерывно, затем —
в прерывистом режиме с интервалом
около 8 секунд
OFF — выключено
ПРИМЕЧАНИЕ —при повороте ручки до конца в любом
направлении на заднее стекло пода-
ется омывающая жидкость; стекло-
очиститель при этом срабатывает
автоматически, делая несколько ходов
во время разбрызгивания омывающей
жидкости
ПРИМЕЧАНИЕ
Очиститель заднего стекла автоматически
делает несколько взмахов, если рычаг переклю-
чения передач или рычаг селектора находятся
в положении включенной передачи заднего хода
при включенном очистителе ветрового стекла
или очистителе заднего стекла (автоматический
режим).
После автоматического срабатывания очисти-
тель заднего стекла выключится, если переклю-
чатель находится в положении OFF. Если
переключатель находится в положении INT,
очиститель продолжит работу в прерывистом
режиме.
Возможно настроить автоматическое срабатыва-
ние очистителя заднего стекла, только если
рычаг переключения передач или рычаг селек-
тора находятся в положении включенной пере-
дачи заднего хода при включенном очистителе
заднего стекла и переключателе в положении
INT.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Если переключатель находится в положении
OFF, быстро дважды переместите его в положе-
ние INT, чтобы включить непрерывный режим
работы очистителя заднего стекла (непрерыв-
ный режим работы).
Для отключения непрерывной работы очисти-
теля заднего стекла поверните переключатель
в положение OFF.
Частоту срабатывания стеклоочистителя можно
изменить.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Меры предосторожности
при использовании очистителя
и омывателя ветрового стекла
ПРИМЕЧАНИЕ

Включатель обогрева заднего стекла
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-59
5
Не включайте омыватель на продолжитель-
ное время (более 20 секунд). Не включайте
омыватель, если бачок для жидкости омыва-
теля пуст. В противном случае может выйти
из строя электродвигатель.
Периодически проверяйте уровень жидко-
сти в бачке омывателя и доливайте при
необходимости.
В холодную погоду заливайте в бачок неза-
мерзающую жидкость. Невыполнение этого
требования может привести к выходу
из строя омывателя, а также к повреждению
деталей системы в результате замерзания
жидкости.
E00507903021
Обогрев заднего стекла можно включить только
при работающем двигателе.
Чтобы включить обогрев, нажмите на кнопку.
Примерно через 20 минут обогрев автоматиче-
ски отключится. Чтобы выключить обогрев
раньше, нажмите на кнопку повторно.
При включении обогрева заднего стекла вклю-
чается контрольная лампа (А).
E00508000682
Для подачи звукового сигнала нажмите на знак
на рулевом колесе.
Включатель обогрева
заднего стекла
ПРИМЕЧАНИЕ
При включении обогрева заднего стекла одно-
временно включается обогрев наружных зеркал
дальнего вида. См. раздел «Обогрев наружных
зеркал заднего вида», стр. 6-11.
Обогрев заднего стекла предназначен только
для удаления конденсата, а не для растаплива-
ния снега на стекле. Перед включением обо-
грева удалите снег со стекла.
Для очистки внутренней поверхности заднего
стекла используйте мягкую ткань, осторожно
проводя ею вдоль проводников обогревателя.
Делайте это осторожно, чтобы не повредить
проводники.
Не допускайте, чтобы какие-либо предметы
касались внутренней поверхности заднего
стекла, так как при этом можно повредить или
порвать проводники обогревателя.
Включатель звукового
сигнала

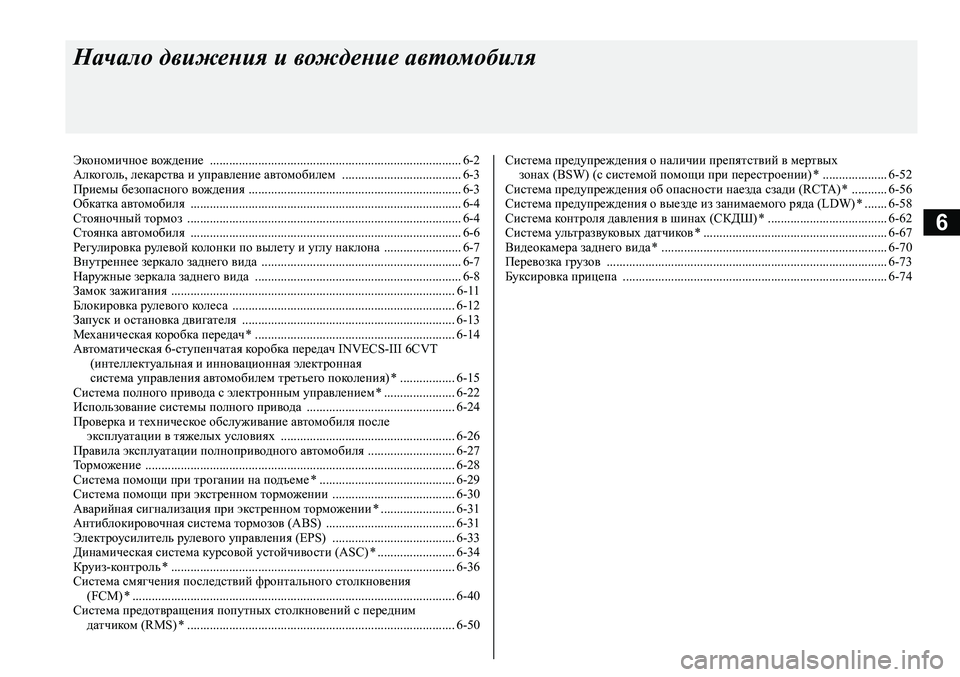

6
Начало движения и вождение автомобиля
Экономичное вождение .............................................................................. 6-2

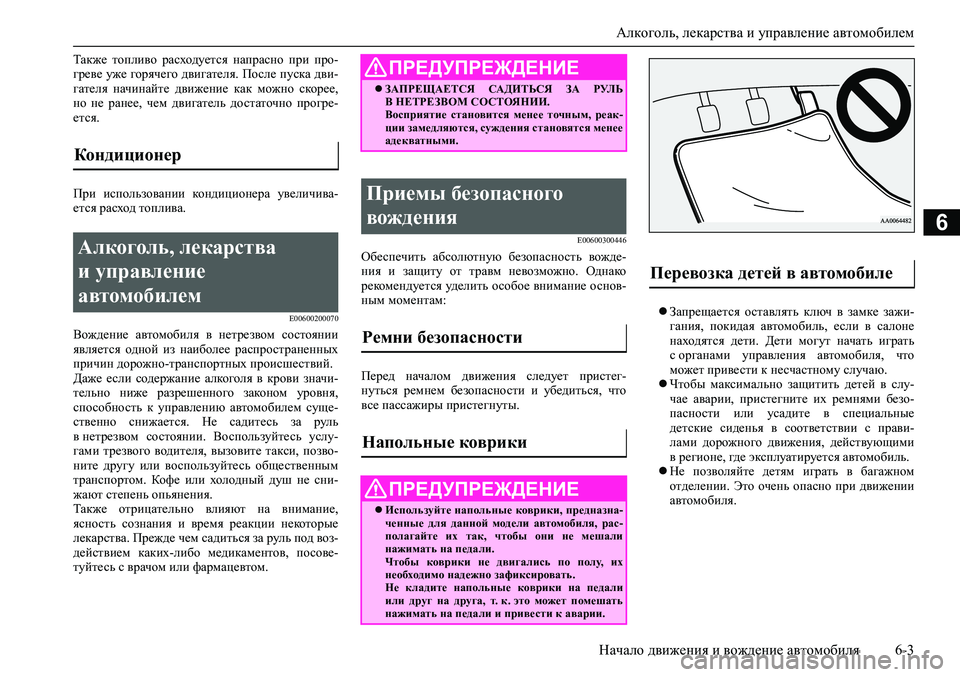

Алкоголь, лекарства и управление автомобилем ..................................... 6-3
Приемы безопасного вождения .................................................................. 6-3

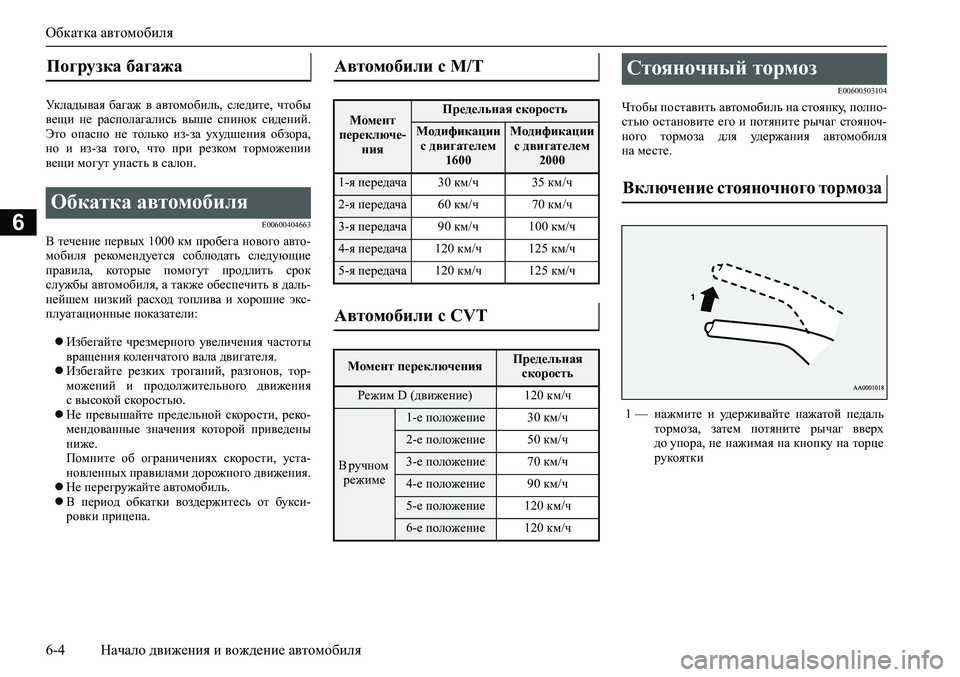

Обкатка автомобиля .................................................................................... 6-4

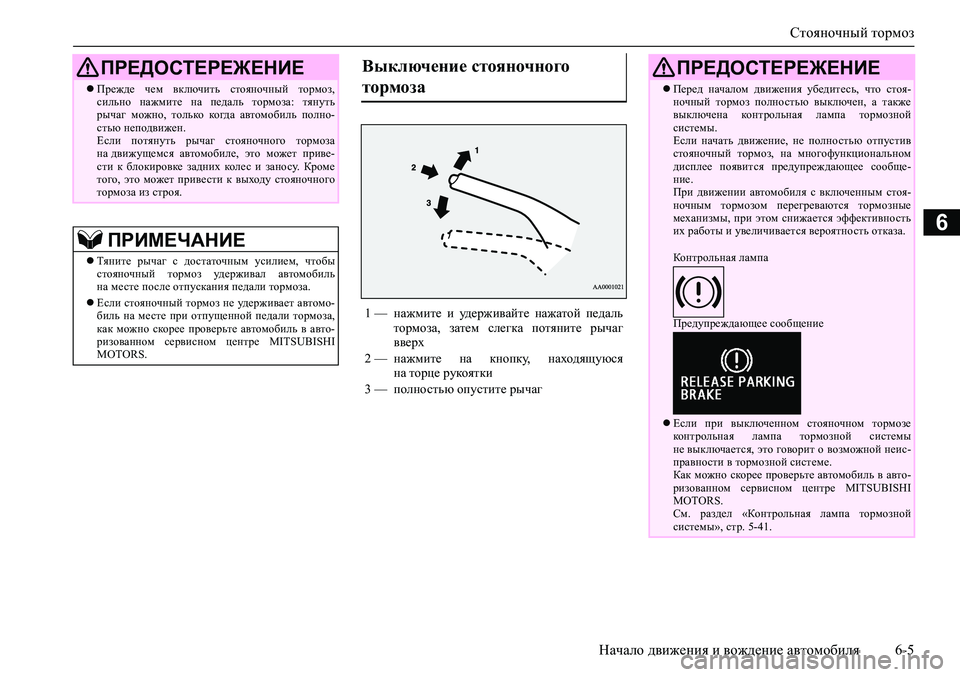

Стояночный тормоз ..................................................................................... 6-4

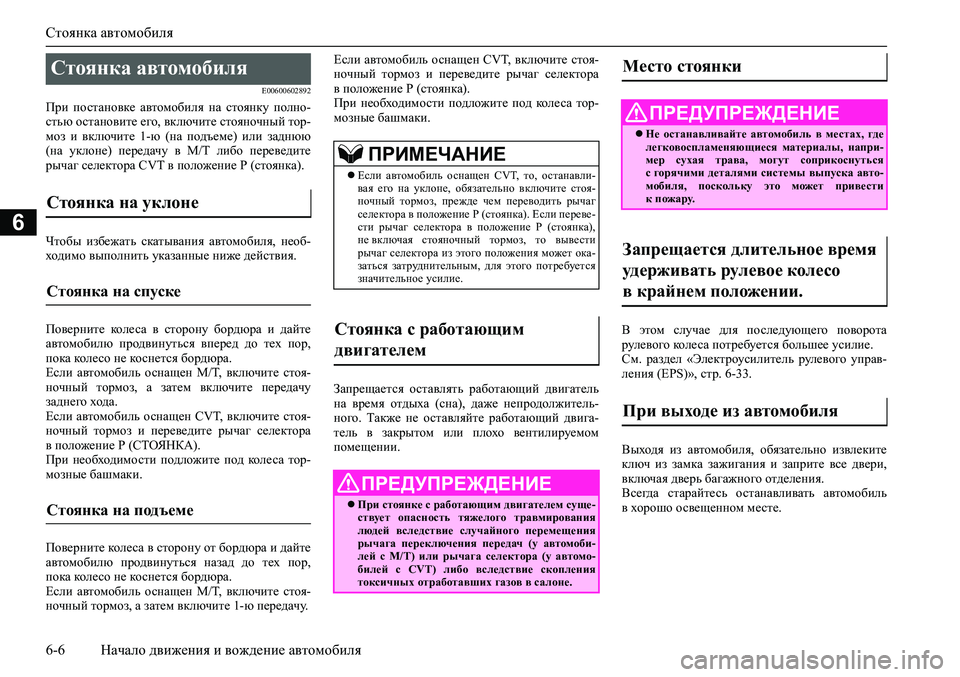

Стоянка автомобиля .................................................................................... 6-6
Регулировка рулевой колонки по вылету и углу наклона ........................ 6-7
Внутреннее зеркало заднего вида .............................................................. 6-7
Наружные зеркала заднего вида ................................................................ 6-8
Замок зажигания ........................................................................................ 6-11
Блокировка рулевого колеса ..................................................................... 6-12
Запуск и остановка двигателя .................................................................. 6-13
Механическая коробка передач * .............................................................. 6-14
Автоматическая 6-ступенчатая коробка передач INVECS-III 6CVT
(интеллектуальная и инновационная электронная
система управления автомобилем третьего поколения) * ................. 6-15
Система полного привода с электронным управлением * ...................... 6-22
Использование системы полного привода .............................................. 6-24
Проверка и техническое обслуживание автомобиля после
эксплуатации в тяжелых условиях ...................................................... 6-26
Правила эксплуатации полноприводного автомобиля ........................... 6-27
Торможение <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
110011[............................................ 6-28
Система помощи при трогании на подъеме * .......................................... 6-29
Система помощи при экстренном торможении ...................................... 6-30
Аварийная сигнализация при экстренном торможении * ....................... 6-31
Антиблокировочная система тормозов (ABS) ........................................ 6-31
Электроусилитель рулевого управления (EPS) ...................................... 6-33
Динамическая система курсовой устойчивости (ASC) * ........................ 6-34
Круиз-контроль * ........................................................................................ 6-36
Система смягчения последствий фронтального столкновения
(FCM) * <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
110011001100110011[............................................. 6-40
Система предотвращения попутных столкновений с передним
датчиком (RMS) * ................................................................................... 6-50Система предупреждения о наличии препятствий в мертвых
зонах (BSW) (с системой помощи при перестроении) * .................... 6-52
Система предупреждения об опасности наезда сзади (RCTA) * ........... 6-56
Система предупреждения о выезде из занимаемого ряда (LDW) * ....... 6-58
Система контроля давления в шинах (СКДШ) * ..................................... 6-62
Система ультразвуковых датчиков * ......................................................... 6-67
Видеокамера заднего вида * ...................................................................... 6-70
Перевозка грузов ....................................................................................... 6-73
Буксировка прицепа .................................................................................. 6-74

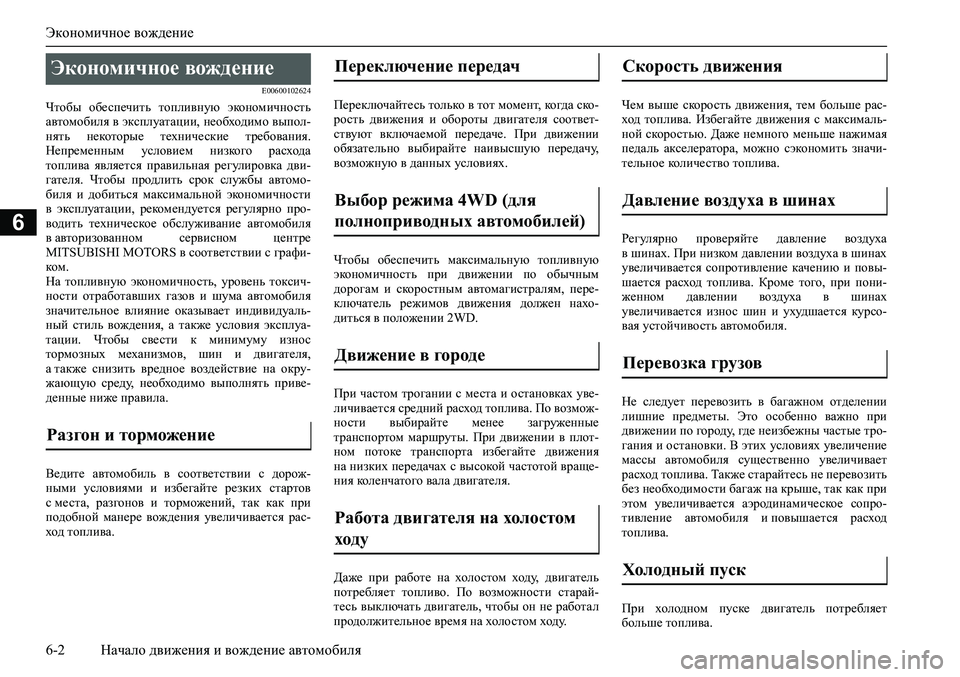

Экономичное вождение
6-2 Начало движения и вождение автомобиля
6
E00600102624
Чтобы обеспечить топливную экономичность
автомобиля в эксплуатации, необходимо выпол-
нять некоторые технические требования.
Непременным условием низкого расхода
топлива является правильная регулировка дви-
гателя. Чтобы продлить срок службы автомо-
биля и добиться максимальной экономичности
в эксплуатации, рекомендуется регулярно про-
водить техническое обслуживание автомобиля
в авторизованном сервисном центре
MITSUBISHI MOTORS в соответствии с графи-
ком .
На топливную экономичность, уровень токсич-
ности отработавших газов и шума автомобиля
значительное влияние оказывает индивидуаль-
ный стиль вождения, а также условия эксплуа-
тации. Чтобы свести к минимуму износ
тормозных механизмов, шин и двигателя,
а также снизить вредное воздействие на окру-
жающую среду, необходимо выполнять приве-
денные ниже правила.
Ведите автомобиль в соответствии с дорож-
ными условиями и избегайте резких стартов
с места, разгонов и торможений, так как при
подобной манере вождения увеличивается рас-
ход топлива.Переключайтесь только в тот момент, когда ско-
рость движения и обороты двигателя соответ-
ствуют включаемой передаче. При движении
обязательно выбирайте наивысшую передачу,
возможную в данных условиях.
Чтобы обеспечить максимальную топливную
экономичность при движении по обычным
дорогам и скоростным автомагистралям, пере-
ключатель режимов движения должен нахо-
диться в положении 2WD.
При частом трогании с места и остановках уве-
личивается средний расход топлива. По возмож-
ности выбирайте менее загруженные
транспортом маршруты. При движении в плот-
ном потоке транспорта избегайте движения
на низких передачах с высокой частотой враще-
ния коленчатого вала двигателя.
Даже при работе на холостом ходу, двигатель
потребляет топливо. По возможности старай-
тесь выключать двигатель, чтобы он не работал
продолжительное время на холостом ходу.Чем выше скорость движения, тем больше рас-
ход топлива. Избегайте движения с максималь-
ной скоростью. Даже немного меньше нажимая
педаль акселератора, можно сэкономить значи-
тельное количество топлива.
Регулярно проверяйте давление воздуха
в шинах. При низком давлении воздуха в шинах
увеличивается сопротивление качению и повы-
шается расход топлива. Кроме того, при пони-
женном давлении воздуха в шинах
увеличивается износ шин и ухудшается курсо-
вая устойчивость автомобиля.
Не следует перевозить в багажном отделении
лишние предметы. Это особенно важно при
движении по городу, где неизбежны частые тро-
гания и остановки. В этих условиях увеличение
массы автомобиля существенно увеличивает
расход топлива. Также старайтесь не перевозить
без необходимости багаж на крыше, так как при
этом увеличивается аэродинамическое сопро-
тивление автомобиля и повышается расход
топлива.
При холодном пуске двигатель потребляет
больше топлива.
Экономичное вождение
Разгон и торможение
Переключение передач
Выбор режима 4WD (для
полноприводных автомобилей)
Движение в городе
Работа двигателя на холостом
ходу Скорость движения
Давление воздуха в шинах
Перевозка грузов
Холодный пуск

Алкоголь, лекарства и управление автомобилем
Начало движения и вождение автомобиля 6-3
6
Также топливо расходуется напрасно при про-
греве уже горячего двигателя. После пуска дви-
гателя начинайте движение как можно скорее,
но не ранее, чем двигатель достаточно прогре-
ется.
При использовании кондиционера увеличива-
ется расход топлива.
E00600200070
Вождение автомобиля в нетрезвом состоянии
является одной из наиболее распространенных
причин дорожно-транспортных происшествий.
Даже если содержание алкоголя в крови значи-
тельно ниже разрешенного законом уровня,
способность к управлению автомобилем суще-
ственно снижается. Не садитесь за руль
в нетрезвом состоянии. Воспользуйтесь услу-
гами трезвого водителя, вызовите такси, позво-
ните другу или воспользуйтесь общественным
транспортом. Кофе или холодный душ не сни-
жают степень опьянения.
Также отрицательно влияют на внимание,
ясность сознания и время реакции некоторые
лекарства. Прежде чем садиться за руль под воз-
действием каких-либо медикаментов, посове-
туйтесь с врачом или фармацевтом.
E00600300446
Обеспечить абсолютную безопасность вожде-
ния и защиту от травм невозможно. Однако
рекомендуется уделить особое внимание основ-
ным моментам:
Перед началом движения следует пристег-
нуться ремнем безопасности и убедиться, что
все пассажиры пристегнуты.Запрещается оставлять ключ в замке зажи-
гания, покидая автомобиль, если в салоне
находятся дети. Дети могут начать играть
с органами управления автомобиля, что
может привести к несчастному случаю.
Чтобы максимально защитить детей в слу-
чае аварии, пристегните их ремнями безо-
пасности или усадите в специальные
детские сиденья в соответствии с прави-
лами дорожного движения, действующими
в регионе, где эксплуатируется автомобиль.
Не позволяйте детям играть в багажном
отделении. Это очень опасно при движении
автомобиля.
Кондиционер
Алкоголь, лекарства
и управление
автомобилем
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ САДИТЬСЯ ЗА РУЛЬ
В НЕТРЕЗВОМ СОСТОЯНИИ.
Восприятие становится менее точным, реак-
ции замедляются, суждения становятся менее
адекватными.
Приемы безопасного
вождения
Ремни безопасности
Напольные коврики
ПРЕДУПРЕЖДЕНИЕ
Используйте напольные коврики, предназна-
ченные для данной модели автомобиля, рас-
полагайте их так, чтобы они не мешали
нажимать на педали.
Чтобы коврики не двигались по полу, их
необходимо надежно зафиксировать.
Не кладите напольные коврики на педали
или друг на друга, т. к. это может помешать
нажимать на педали и привести к аварии.
Перевозка детей в автомобиле

Обкатка автомобиля
6-4 Начало движения и вождение автомобиля
6
Укладывая багаж в автомобиль, следите, чтобы
вещи не располагались выше спинок сидений.
Это опасно не только из-за ухудшения обзора,
но и из-за того, что при резком торможении
вещи могут упасть в салон.
E00600404663
В течение первых 1000 км пробега нового авто-
мобиля рекомендуется соблюдать следующие
правила, которые помогут продлить срок
службы автомобиля, а также обеспечить в даль-
нейшем низкий расход топлива и хорошие экс-
плуатационные показатели:
Избегайте чрезмерного увеличения частоты
вращения коленчатого вала двигателя.
Избегайте резких троганий, разгонов, тор-
можений и продолжительного движения
с высокой скоростью.
Не превышайте предельной скорости, реко-
мендованные значения которой приведены
ниже.
Помните об ограничениях скорости, уста-
новленных правилами дорожного движения.
Не перегружайте автомобиль.
В период обкатки воздержитесь от букси-
ровки прицепа.
E00600503104
Чтобы поставить автомобиль на стоянку, полно-
стью остановите его и потяните рычаг стояноч-
ного тормоза для удержания автомобиля
на месте.
Погрузка багажа
Обкатка автомобиля
Автомобили с M/T
Момент
переключе-
нияПредельная скорость
Модификации
с двигателем
1600Модификации
с двигателем
2000
1-я передача 30 км/ч 35 км/ч
2-я передача 60 км/ч 70 км/ч
3-я передача 90 км/ч 100 км/ч
4-я передача 120 км/ч 125 км/ч
5-я передача 120 км/ч 125 км/ч
Автомобили с CVT
Момент переключенияПредельная
скорость
Режим D (движение) 120 км/ч
В ручном
режиме
1-е положение 30 км/ч
2-е положение 50 км/ч
3-е положение 70 км/ч
4-е положение 90 км/ч
5-е положение 120 км/ч
6-е положение 120 км/ч
Стояночный тормоз
Включение стояночного тормоза
1 — нажмите и удерживайте нажатой педаль
тормоза, затем потяните рычаг вверх
до упора, не нажимая на кнопку на торце
рукоятки

Стояночный тормоз
Начало движения и вождение автомобиля 6-5
6
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем включить стояночный тормоз,
сильно нажмите на педаль тормоза: тянуть
рычаг можно, только когда автомобиль полно-
стью неподвижен.
Если потянуть рычаг стояночного тормоза
на движущемся автомобиле, это может приве-
сти к блокировке задних колес и заносу. Кроме
того, это может привести к выходу стояночного
тормоза из строя.
ПРИМЕЧАНИЕ
Тяните рычаг с достаточным усилием, чтобы
стояночный тормоз удерживал автомобиль
на месте после отпускания педали тормоза.
Если стояночный тормоз не удерживает автомо-
биль на месте при отпущенной педали тормоза,
как можно скорее проверьте автомобиль в авто-
ризованном сервисном центре MITSUBISHI
MOTORS.
Выключение стояночного
тормоза
1 — нажмите и удерживайте нажатой педаль
тормоза, затем слегка потяните рычаг
вверх
2 — нажмите на кнопку, находящуюся
на торце рукоятки
3 — полностью опустите рычаг
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убедитесь, что стоя-
ночный тормоз полностью выключен, а также
выключена контрольная лампа тормозной
системы.
Если начать движение, не полностью отпустив
стояночный тормоз, на многофункциональном
дисплее появится предупреждающее сообще-
ние.
При движении автомобиля с включенным стоя-
ночным тормозом перегреваются тормозные
механизмы, при этом снижается эффективность
их работы и увеличивается вероятность отказа.
Контрольная лампа
Предупреждающее сообщение
Если при выключенном стояночном тормозе
контрольная лампа тормозной системы
не выключается, это говорит о возможной неис-
правности в тормозной системе.
Как можно скорее проверьте автомобиль в авто-
ризованном сервисном центре MITSUBISHI
MOTORS.
См. раздел «Контрольная лампа тормозной
системы», стр. 5-41.

Стоянка автомобиля
6-6 Начало движения и вождение автомобиля
6
E00600602892
При постановке автомобиля на стоянку полно-
стью остановите его, включите стояночный тор-
моз и включите 1-ю (на подъеме) или заднюю
(на уклоне) передачу в M/T либо переведите
рычаг селектора CVT в положение Р (стоянка).
Чтобы избежать скатывания автомобиля, необ-
ходимо выполнить указанные ниже действия.
Поверните колеса в сторону бордюра и дайте
автомобилю продвинуться вперед до тех пор,
пока колесо не коснется бордюра.
Если автомобиль оснащен M/T, включите стоя-
ночный тормоз, а затем включите передачу
заднего хода.
Если автомобиль оснащен CVT, включите стоя-
ночный тормоз и переведите рычаг селектора
в положение P (СТОЯНКА).
При необходимости подложите под колеса тор-
мозные башмаки.
Поверните колеса в сторону от бордюра и дайте
автомобилю продвинуться назад до тех пор,
пока колесо не коснется бордюра.
Если автомобиль оснащен M/T, включите стоя-
ночный тормоз, а затем включите 1-ю передачу.Если автомобиль оснащен CVT, включите стоя-
ночный тормоз и переведите рычаг селектора
в положение P (стоянка).
При необходимости подложите под колеса тор-
мозные башмаки.
Запрещается оставлять работающий двигатель
на время отдыха (сна), даже непродолжитель-
ного. Также не оставляйте работающий двига-
тель в закрытом или плохо вентилируемом
помещении.В этом случае для последующего поворота
рулевого колеса потребуется большее усилие.
См. раздел «Электроусилитель рулевого управ-
ления (EPS)», стр. 6-33.
Выходя из автомобиля, обязательно извлеките
ключ из замка зажигания и заприте все двери,
включая дверь багажного отделения.
Всегда старайтесь останавливать автомобиль
в хорошо освещенном месте.
Стоянка автомобиля
Стоянка на уклоне
Стоянка на спуске
Стоянка на подъеме
ПРИМЕЧАНИЕ
Если автомобиль оснащен CVT, то, останавли-
вая его на уклоне, обязательно включите стоя-
ночный тормоз, прежде чем переводить рычаг
селектора в положение Р (стоянка). Если переве-
сти рычаг селектора в положение Р (стоянка),
не включая стояночный тормоз, то вывести
рычаг селектора из этого положения может ока-
заться затруднительным, для этого потребуется
значительное усилие.
Стоянка с работающим
двигателем
ПРЕДУПРЕЖДЕНИЕ
При стоянке с работающим двигателем суще-
ствует опасность тяжелого травмирования
людей вследствие случайного перемещения
рычага переключения передач (у автомоби-
лей с M/T) или рычага селектора (у автомо-
билей с CVT) либо вследствие скопления
токсичных отработавших газов в салоне.
Место стоянки
ПРЕДУПРЕЖДЕНИЕ
Не останавливайте автомобиль в местах, где
легковоспламеняющиеся материалы, напри-
мер сухая трава, могут соприкоснуться
с горячими деталями системы выпуска авто-
мобиля, поскольку это может привести
к пожару.
Запрещается длительное время
удерживать рулевое колесо
в крайнем положении.
При выходе из автомобиля
