MITSUBISHI ECLIPSE CROSS 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности 4-23
4
E00408902479
Заднее сиденье автомобиля снабжено нижними
креплениями, предназначенными для установки
детских сидений с системой крепления ISOFIX.
На обратной стороне задних сидений есть две
точки крепления удерживающих ремней. Они
предназначены для крепления ремней, удержи-
вающих детское сиденье на двух местах заднего
сиденья автомобиля.
Такие детские сиденья предназначены для уста-
новки только на автомобильные сиденья с ниж-
ними креплениями. Устанавливайте детские
сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья
с помощью ремней безопасности автомобиля.

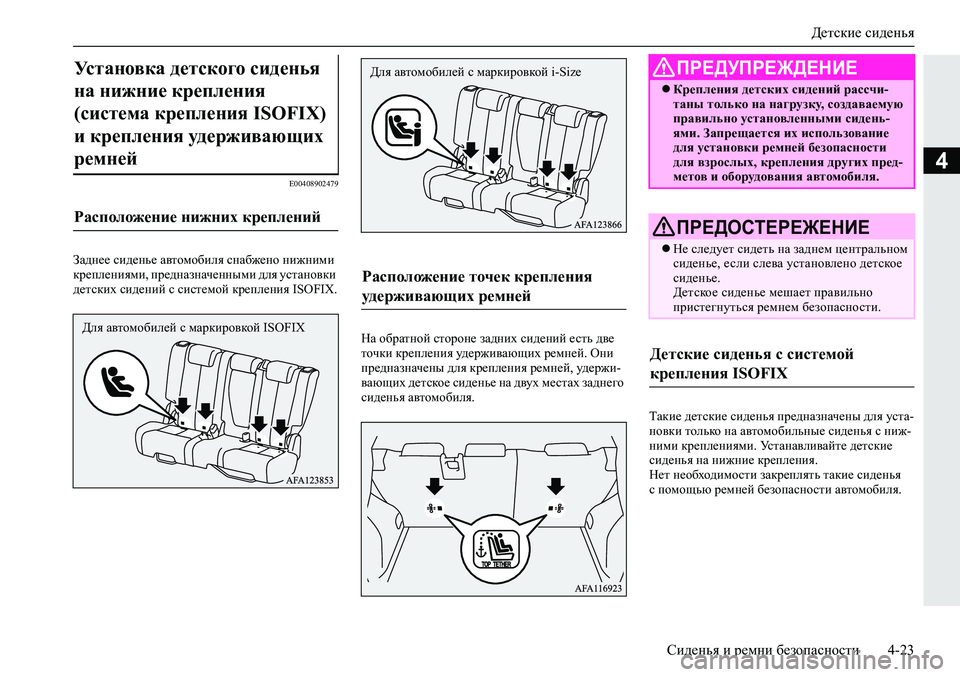

Установка детского сиденья
на нижние крепления
(система крепления ISOFIX)
и крепления удерживающих
ремней
Расположение нижних креплений
Для автомобилей с маркировкой ISOFIX
Расположение точек крепления
удерживающих ремней
Для автомобилей с маркировкой i-SizeПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчи-
таны только на нагрузку, создаваемую
правильно установленными сидень-
ями. Запрещается их использование
для установки ремней безопасности
для взрослых, крепления других пред-
метов и оборудования автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Не следует сидеть на заднем центральном
сиденье, если слева установлено детское
сиденье.
Детское сиденье мешает правильно
пристегнуться ремнем безопасности.
Детские сиденья с системой
крепления ISOFIX

Детские сиденья
4-24 Сиденья и ремни безопасности
4

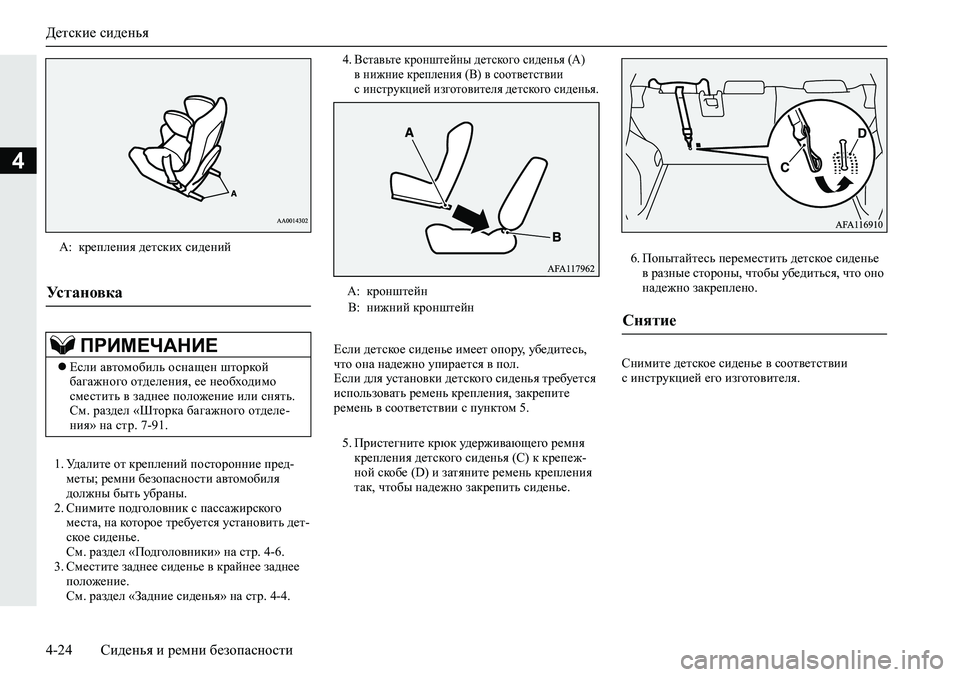

1. Удалите от креплений посторонние пред-
меты; ремни безопасности автомобиля
должны быть убраны.
2. Снимите подголовник с пассажирского
места, на которое требуется установить дет-
ское сиденье.
См. раздел «Подголовники» на стр. 4-6.
3. Сместите заднее сиденье в крайнее заднее
положение.
См. раздел «Задние сиденья» на стр. 4-4.
4. Вставьте кронштейны детского сиденья (A)
в нижние крепления (B) в соответствии
с инструкцией изготовителя детского сиденья.
5. Пристегните крюк удерживающего ремня
крепления детского сиденья (C) к крепеж-
ной скобе (D) и затяните ремень крепления
так, чтобы надежно закрепить сиденье.6. Попытайтесь переместить детское сиденье
в разные стороны, чтобы убедиться, что оно
надежно закреплено.
Снимите детское сиденье в соответствии
с инструкцией его изготовителя. А: крепления детских сидений
Установка
ПРИМЕЧАНИЕ
Если автомобиль оснащен шторкой
багажного отделения, ее необходимо
сместить в заднее положение или снять.
См. раздел «Шторка багажного отделе-
ния» на стр. 7-91.
А: кронштейн
В: нижний кронштейн
Если детское сиденье имеет опору, убедитесь,
что она надежно упирается в пол.
Если для установки детского сиденья требуется
использовать ремень крепления, закрепите
ремень в соответствии с пунктом 5.
Снятие

Детские сиденья
Сиденья и ремни безопасности 4-25
4
E00407101943

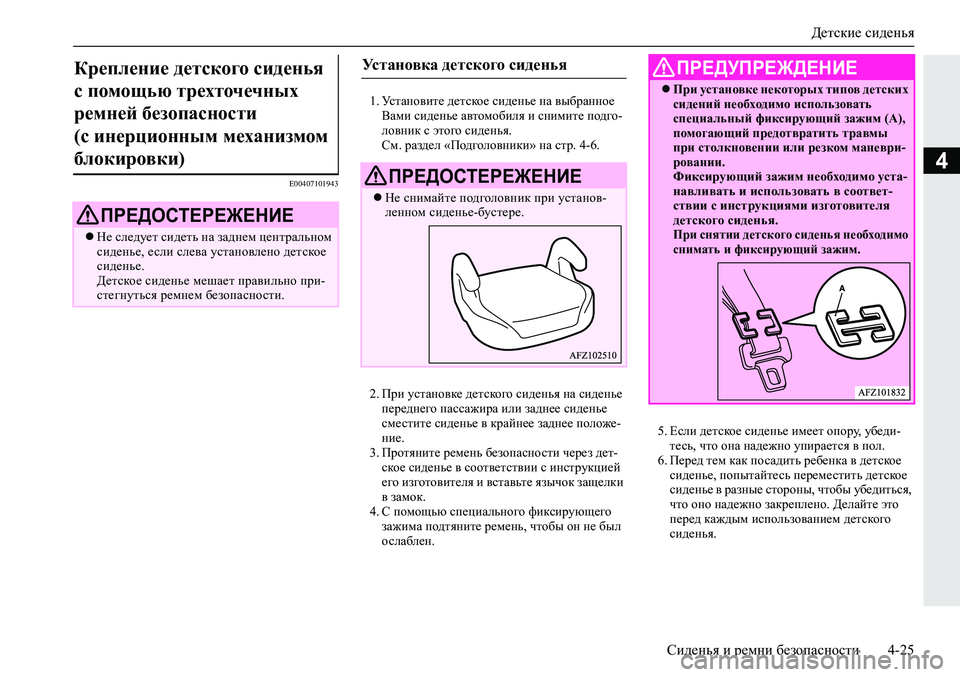

1. Установите детское сиденье на выбранное
Вами сиденье автомобиля и снимите подго-
ловник с этого сиденья.
См. раздел «Подголовники» на стр. 4-6.
2. При установке детского сиденья на сиденье
переднего пассажира или заднее сиденье
сместите сиденье в крайнее заднее положе-
ние.
3. Протяните ремень безопасности через дет-
ское сиденье в соответствии с инструкцией
его изготовителя и вставьте язычок защелки
в замок.
4. С помощью специального фиксирующего
зажима подтяните ремень, чтобы он не был
ослаблен.5. Если детское сиденье имеет опору, убеди-
тесь, что она надежно упирается в пол.
6. Перед тем как посадить ребенка в детское
сиденье, попытайтесь переместить детское
сиденье в разные стороны, чтобы убедиться,
что оно надежно закреплено. Делайте это
перед каждым использованием детского
сиденья.
Крепление детского сиденья
с помощью трехточечных
ремней безопасности
(с инерционным механизмом
блокировки)
ПРЕДОСТЕРЕЖЕНИЕ
Не следует сидеть на заднем центральном
сиденье, если слева установлено детское
сиденье.
Детское сиденье мешает правильно при-
стегнуться ремнем безопасности.
Установка детского сиденья
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте подголовник при установ-
ленном сиденье-бустере.
ПРЕДУПРЕЖДЕНИЕ
При установке некоторых типов детских
сидений необходимо использовать
специальный фиксирующий зажим (А),
помогающий предотвратить травмы
при столкновении или резком маневри-
ровании.
Фиксирующий зажим необходимо уста-
навливать и использовать в соответ-
ствии с инструкциями изготовителя
детского сиденья.
При снятии детского сиденья необходимо
снимать и фиксирующий зажим.

Проверка ремней безопасности
4-26 Сиденья и ремни безопасности
4

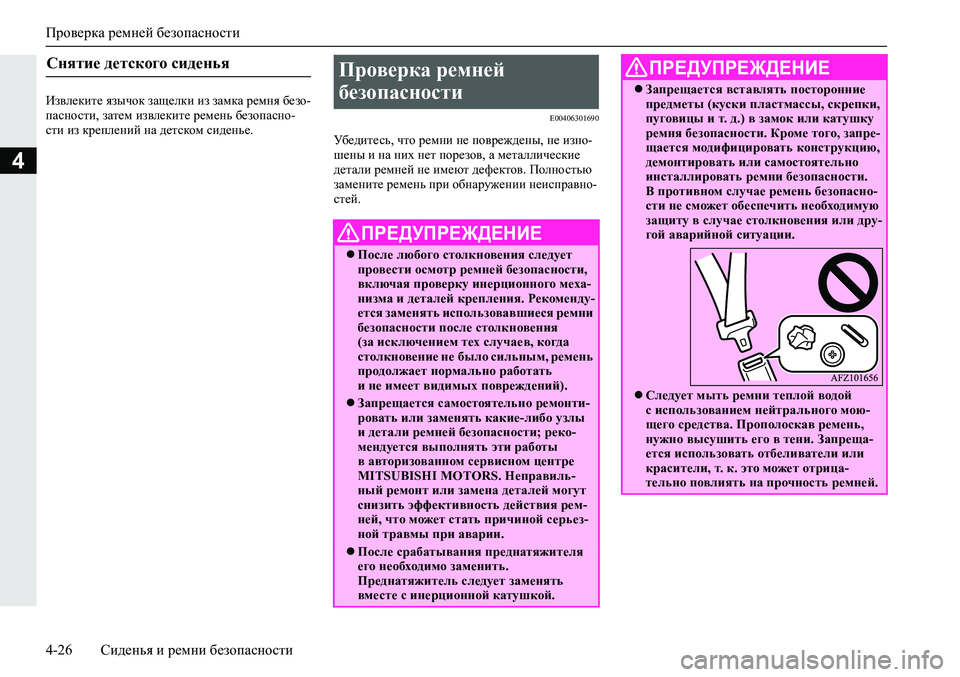

Извлеките язычок защелки из замка ремня безо-
пасности, затем извлеките ремень безопасно-
сти из креплений на детском сиденье.
E00406301690
Убедитесь, что ремни не повреждены, не изно-
шены и на них нет порезов, а металлические
детали ремней не имеют дефектов. Полностью
замените ремень при обнаружении неисправно-
стей.
Снятие детского сиденья Проверка ремней
безопасности
ПРЕДУПРЕЖДЕНИЕ
После любого столкновения следует
провести осмотр ремней безопасности,
включая проверку инерционного меха-
низма и деталей крепления. Рекоменду-
ется заменять использовавшиеся ремни
безопасности после столкновения
(за исключением тех случаев, когда
столкновение не было сильным, ремень
продолжает нормально работать
и не имеет видимых повреждений).
Запрещается самостоятельно ремонти-
ровать или заменять какие-либо узлы
и детали ремней безопасности; реко-
мендуется выполнять эти работы
в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправиль-
ный ремонт или замена деталей могут
снизить эффективность действия рем-
ней, что может стать причиной серьез-
ной травмы при аварии.
После срабатывания преднатяжителя
его необходимо заменить.
Преднатяжитель следует заменять
вместе с инерционной катушкой.
Запрещается вставлять посторонние
предметы (куски пластмассы, скрепки,
пуговицы и т. д.) в замок или катушку
ремня безопасности. Кроме того, запре-
щается модифицировать конструкцию,
демонтировать или самостоятельно
инсталлировать ремни безопасности.
В противном случае ремень безопасно-
сти не сможет обеспечить необходимую
защиту в случае столкновения или дру-
гой аварийной ситуации.
Следует мыть ремни теплой водой
с использованием нейтрального мою-
щего средства. Прополоскав ремень,
нужно высушить его в тени. Запреща-
ется использовать отбеливатели или
красители, т. к. это может отрица-
тельно повлиять на прочность ремней.
ПРЕДУПРЕЖДЕНИЕ

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
Сиденья и ремни безопасности 4-27
4E00407203717

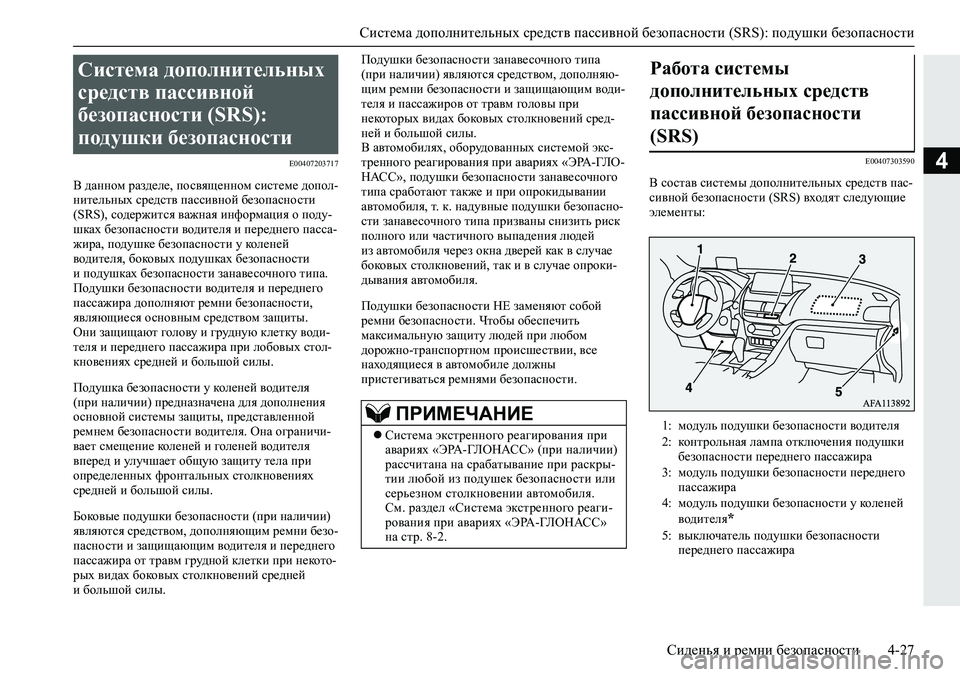

В данном разделе, посвященном системе допол-
нительных средств пассивной безопасности
(SRS), содержится важная информация о поду-
шках безопасности водителя и переднего пасса-
жира, подушке безопасности у коленей
водителя, боковых подушках безопасности
и подушках безопасности занавесочного типа.
Подушки безопасности водителя и переднего
пассажира дополняют ремни безопасности,
являющиеся основным средством защиты.
Они защищают голову и грудную клетку води-
теля и переднего пассажира при лобовых стол-
кновениях средней и большой силы.
Подушка безопасности у коленей водителя
(при наличии) предназначена для дополнения
основной системы защиты, представленной
ремнем безопасности водителя. Она ограничи-
вает смещение коленей и голеней водителя
вперед и улучшает общую защиту тела при
определенных фронтальных столкновениях
средней и большой силы.
Боковые подушки безопасности (при наличии)
являются средством, дополняющим ремни безо-
пасности и защищающим водителя и переднего
пассажира от травм грудной клетки при некото-
рых видах боковых столкновений средней
и большой силы.Подушки безопасности занавесочного типа
(при наличии) являются средством, дополняю-
щим ремни безопасности и защищающим води-
теля и пассажиров от травм головы при
некоторых видах боковых столкновений сред-
ней и большой силы.
В автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛО-
НАСС», подушки безопасности занавесочного
типа сработают также и при опрокидывании
автомобиля, т. к. надувные подушки безопасно-
сти занавесочного типа призваны снизить риск
полного или частичного выпадения людей
из автомобиля через окна дверей как в случае
боковых столкновений, так и в случае опроки-
дывания автомобиля.
Подушки безопасности НЕ заменяют собой
ремни безопасности. Чтобы обеспечить
максимальную защиту людей при любом
дорожно-транспортном происшествии, все
находящиеся в автомобиле должны
пристегиваться ремнями безопасности.
E00407303590
В состав системы дополнительных средств пас-
сивной безопасности (SRS) входят следующие
элементы:
Система дополнительных
средств пассивной
безопасности (SRS):
подушки безопасности
ПРИМЕЧАНИЕ
Система экстренного реагирования при
авариях «ЭРА-ГЛОНАСС» (при наличии)
рассчитана на срабатывание при раскры-
тии любой из подушек безопасности или
серьезном столкновении автомобиля.
См. раздел «Система экстренного реаги-
рования при авариях «ЭРА-ГЛОНАСС»
на стр. 8-2.
Работа системы
дополнительных средств
пассивной безопасности
(SRS)
1: модуль подушки безопасности водителя
2: контрольная лампа отключения подушки
безопасности переднего пассажира
3: модуль подушки безопасности переднего
пассажира
4: модуль подушки безопасности у коленей
водителя
*
5: выключатель подушки безопасности
переднего пассажира

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
4-28 Сиденья и ремни безопасности
4

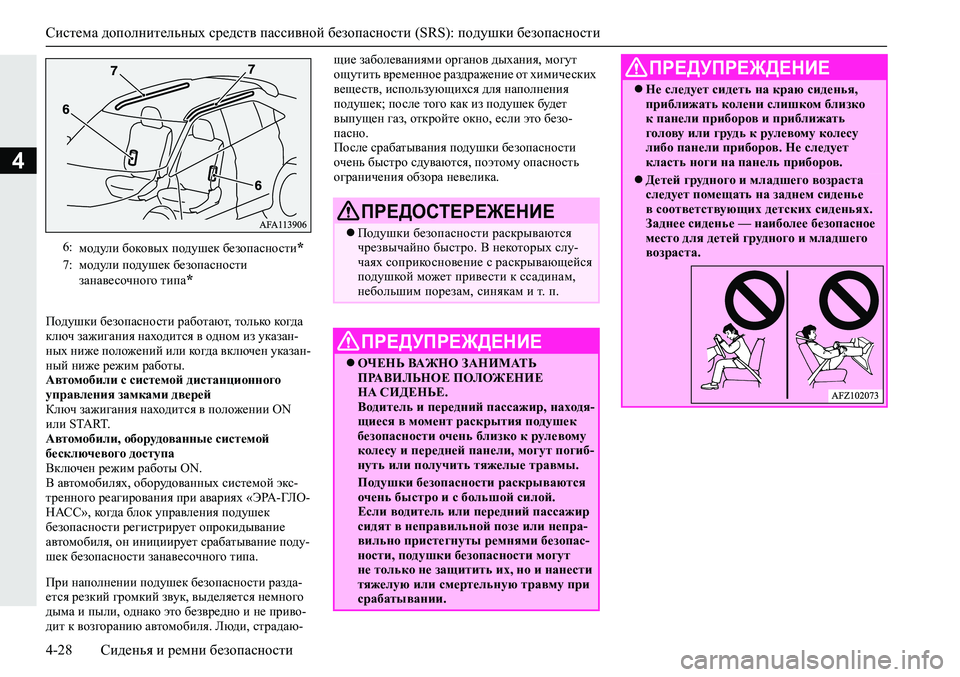

Подушки безопасности работают, только когда
ключ зажигания находится в одном из указан-
ных ниже положений или когда включен указан-
ный ниже режим работы.
Автомобили с системой дистанционного
управления замками дверей
Ключ зажигания находится в положении ON
или START.
Автомобили, оборудованные системой
бесключевого доступа
Включен режим работы ON.
В автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛО-
НАСС», когда блок управления подушек
безопасности регистрирует опрокидывание
автомобиля, он инициирует срабатывание поду-
шек безопасности занавесочного типа.
При наполнении подушек безопасности разда-
ется резкий громкий звук, выделяется немного
дыма и пыли, однако это безвредно и не приво-
дит к возгоранию автомобиля. Люди, страдаю-щие заболеваниями органов дыхания, могут
ощутить временное раздражение от химических
веществ, использующихся для наполнения
подушек; после того как из подушек будет
выпущен газ, откройте окно, если это безо-
пасно.
После срабатывания подушки безопасности
очень быстро сдуваются, поэтому опасность
ограничения обзора невелика.
6:
модули боковых подушек безопасности
*
7: модули подушек безопасности
занавесочного типа*
ПРЕДОСТЕРЕЖЕНИЕ
Подушки безопасности раскрываются
чрезвычайно быстро. В некоторых слу-
чаях соприкосновение с раскрывающейся
подушкой может привести к ссадинам,
небольшим порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ
ОЧЕНЬ ВАЖНО ЗАНИМАТЬ
ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
НА СИДЕНЬЕ.
Водитель и передний пассажир, находя-
щиеся в момент раскрытия подушек
безопасности очень близко к рулевому
колесу и передней панели, могут погиб-
нуть или получить тяжелые травмы.
Подушки безопасности раскрываются
очень быстро и с большой силой.
Если водитель или передний пассажир
сидят в неправильной позе или непра-
вильно пристегнуты ремнями безопас-
ности, подушки безопасности могут
не только не защитить их, но и нанести
тяжелую или смертельную травму при
срабатывании.
Не следует сидеть на краю сиденья,
приближать колени слишком близко
к панели приборов и приближать
голову или грудь к рулевому колесу
либо панели приборов. Не следует
класть ноги на панель приборов.
Детей грудного и младшего возраста
следует помещать на заднем сиденье
в соответствующих детских сиденьях.
Заднее сиденье — наиболее безопасное
место для детей грудного и младшего
возраста.
ПРЕДУПРЕЖДЕНИЕ

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
Сиденья и ремни безопасности 4-29
4
E00408802423

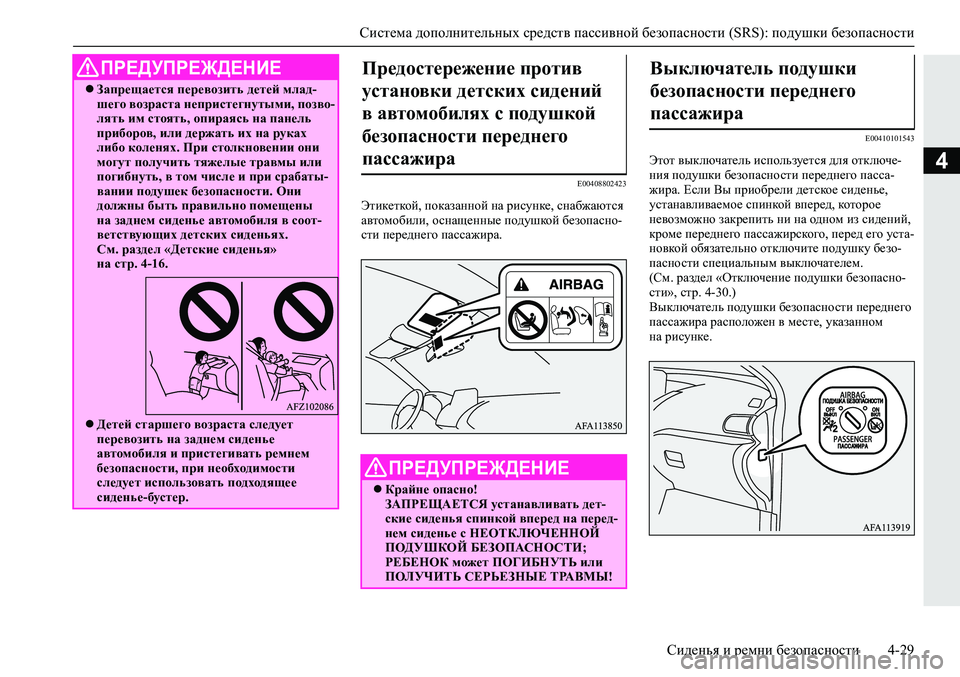

Этикеткой, показанной на рисунке, снабжаются
автомобили, оснащенные подушкой безопасно-
сти переднего пассажира.
E00410101543
Этот выключатель используется для отключе-
ния подушки безопасности переднего пасса-
жира. Если Вы приобрели детское сиденье,
устанавливаемое спинкой вперед, которое
невозможно закрепить ни на одном из сидений,
кроме переднего пассажирского, перед его уста-
новкой обязательно отключите подушку безо-
пасности специальным выключателем.
(См. раздел «Отключение подушки безопасно-
сти», стр. 4-30.)
Выключатель подушки безопасности переднего
пассажира расположен в месте, указанном
на рисунке.
Запрещается перевозить детей млад-
шего возраста непристегнутыми, позво-
лять им стоять, опираясь на панель
приборов, или держать их на руках
либо коленях. При столкновении они
могут получить тяжелые травмы или
погибнуть, в том числе и при срабаты-
вании подушек безопасности. Они
должны быть правильно помещены
на заднем сиденье автомобиля в соот-
ветствующих детских сиденьях.
См. раздел «Детские сиденья»
на стр. 4-16.
Детей старшего возраста следует
перевозить на заднем сиденье
автомобиля и пристегивать ремнем
безопасности, при необходимости
следует использовать подходящее
сиденье-бустер.
ПРЕДУПРЕЖДЕНИЕПредостережение против
установки детских сидений
в автомобилях с подушкой
безопасности переднего
пассажира
ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать дет-
ские сиденья спинкой вперед на перед-
нем сиденье с НЕОТКЛЮЧЕННОЙ
ПОДУШКОЙ БЕЗОПАСНОСТИ;
РЕБЕНОК может ПОГИБНУТЬ или
ПОЛУЧИТЬ СЕРЬЕЗНЫЕ ТРАВМЫ!
Выключатель подушки
безопасности переднего
пассажира

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
4-30 Сиденья и ремни безопасности
4E00410201573

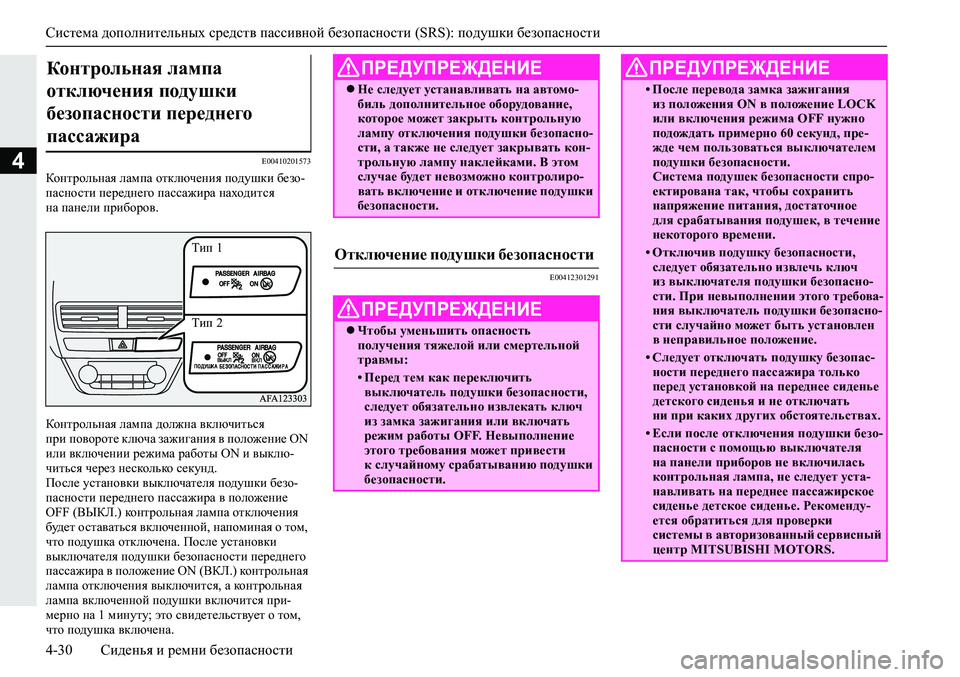

Контрольная лампа отключения подушки безо-
пасности переднего пассажира находится
на панели приборов.
Контрольная лампа должна включиться
при повороте ключа зажигания в положение ON
или включении режима работы ON и выклю-
читься через несколько секунд.
После установки выключателя подушки безо-
пасности переднего пассажира в положение
OFF (ВЫКЛ.) контрольная лампа отключения
будет оставаться включенной, напоминая о том,
что подушка отключена. После установки
выключателя подушки безопасности переднего
пассажира в положение ON (ВКЛ.) контрольная
лампа отключения выключится, а контрольная
лампа включенной подушки включится при-
мерно на 1 минуту; это свидетельствует о том,
что подушка включена.
E00412301291
Контрольная лампа
отключения подушки
безопасности переднего
пассажира
Тип 1
Тип 2
ПРЕДУПРЕЖДЕНИЕ
Не следует устанавливать на автомо-
биль дополнительное оборудование,
которое может закрыть контрольную
лампу отключения подушки безопасно-
сти, а также не следует закрывать кон-
трольную лампу наклейками. В этом
случае будет невозможно контролиро-
вать включение и отключение подушки
безопасности.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность
получения тяжелой или смертельной
травмы:
• Перед тем как переключить
выключатель подушки безопасности,
следует обязательно извлекать ключ
из замка зажигания или включать
режим работы OFF. Невыполнение
этого требования может привести
к случайному срабатыванию подушки
безопасности.
• После перевода замка зажигания
из положения ON в положение LOCK
или включения режима OFF нужно
подождать примерно 60 секунд, пре-
жде чем пользоваться выключателем
подушки безопасности.
Система подушек безопасности спро-
ектирована так, чтобы сохранить
напряжение питания, достаточное
для срабатывания подушек, в течение
некоторого времени.
• Отключив подушку безопасности,
следует обязательно извлечь ключ
из выключателя подушки безопасно-
сти. При невыполнении этого требова-
ния выключатель подушки безопасно-
сти случайно может быть установлен
в неправильное положение.
• Следует отключать подушку безопас-
ности переднего пассажира только
перед установкой на переднее сиденье
детского сиденья и не отключать
ни при каких других обстоятельствах.
• Если после отключения подушки безо-
пасности с помощью выключателя
на панели приборов не включилась
контрольная лампа, не следует уста-
навливать на переднее пассажирское
сиденье детское сиденье. Рекоменду-
ется обратиться для проверки
системы в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
Сиденья и ремни безопасности 4-31
4

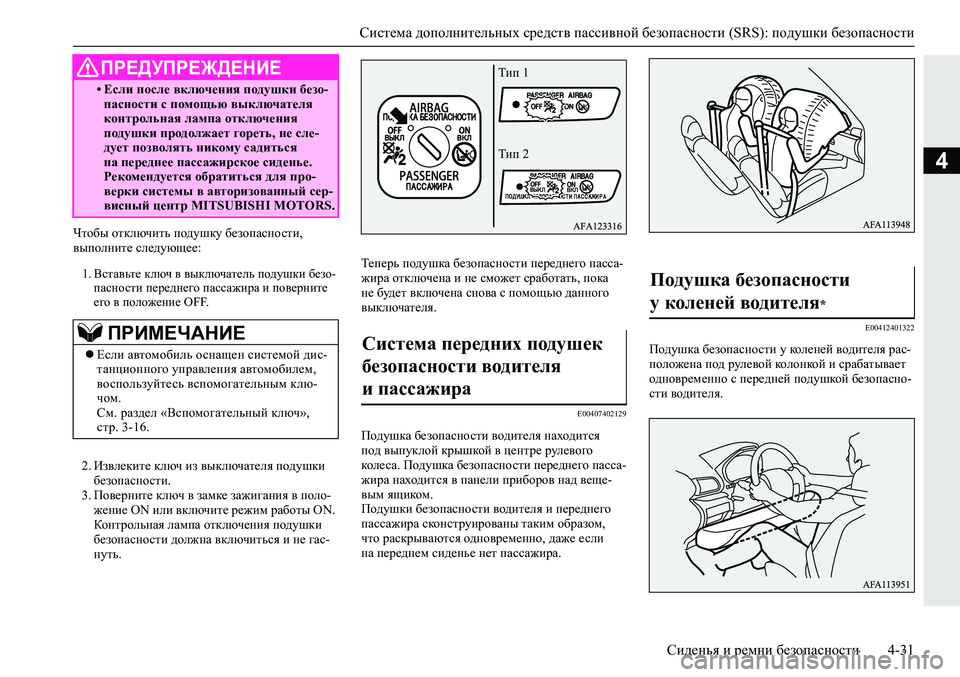

Чтобы отключить подушку безопасности,
выполните следующее:
1. Вставьте ключ в выключатель подушки безо-
пасности переднего пассажира и поверните
его в положение OFF.
2. Извлеките ключ из выключателя подушки
безопасности.
3. Поверните ключ в замке зажигания в поло-
жение ON или включите режим работы ON.
Контрольная лампа отключения подушки
безопасности должна включиться и не гас-
нуть.Теперь подушка безопасности переднего пасса-
жира отключена и не сможет сработать, пока
не будет включена снова с помощью данного
выключателя.
E00407402129
Подушка безопасности водителя находится
под выпуклой крышкой в центре рулевого
колеса. Подушка безопасности переднего пасса-
жира находится в панели приборов над веще-
вым ящиком.
Подушки безопасности водителя и переднего
пассажира сконструированы таким образом,
что раскрываются одновременно, даже если
на переднем сиденье нет пассажира.
E00412401322
Подушка безопасности у коленей водителя рас-
положена под рулевой колонкой и срабатывает
одновременно с передней подушкой безопасно-
сти водителя.
• Если после включения подушки безо-
пасности с помощью выключателя
контрольная лампа отключения
подушки продолжает гореть, не сле-
дует позволять никому садиться
на переднее пассажирское сиденье.
Рекомендуется обратиться для про-
верки системы в авторизованный сер-
висный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Если автомобиль оснащен системой дис-
танционного управления автомобилем,
воспользуйтесь вспомогательным клю-
чом.
См. раздел «Вспомогательный ключ»,
стр. 3-16.
ПРЕДУПРЕЖДЕНИЕ
Система передних подушек
безопасности водителя
и пассажира
Тип 1
Тип 2
Подушка безопасности
у коленей водителя
*

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
4-32 Сиденья и ремни безопасности
4E00407502902

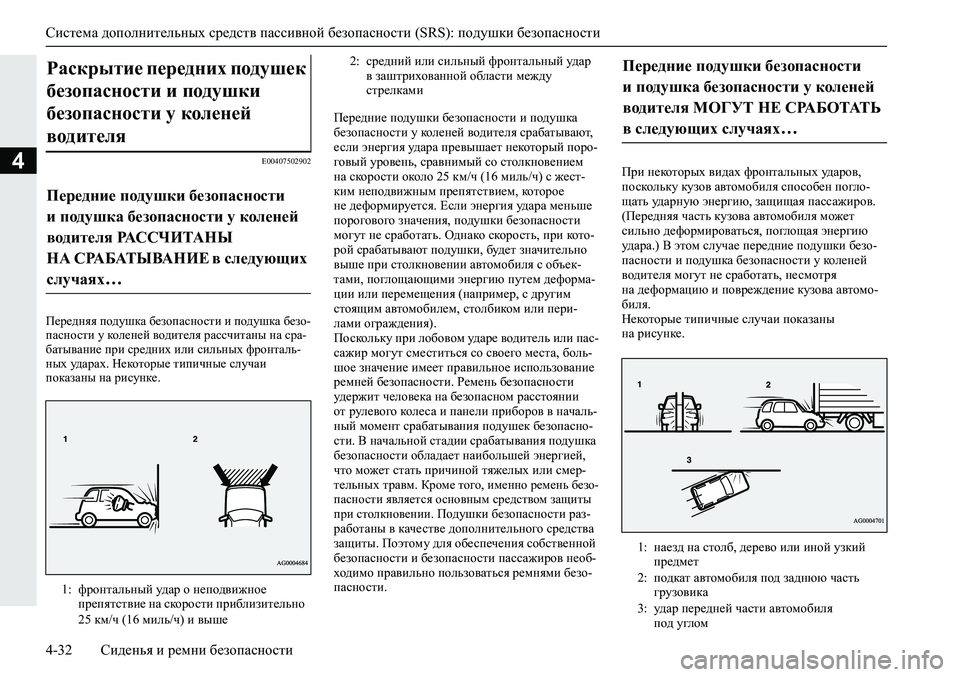

Передняя подушка безопасности и подушка безо-
пасности у коленей водителя рассчитаны на сра-
батывание при средних или сильных фронталь-
ных ударах. Некоторые типичные случаи
показаны на рисунке.
Передние подушки безопасности и подушка
безопасности у коленей водителя срабатывают,
если энергия удара превышает некоторый поро-
говый уровень, сравнимый со столкновением
на скорости около 25 км/ч (16 миль/ч) с жест-
ким неподвижным препятствием, которое
не деформируется. Если энергия удара меньше
порогового значения, подушки безопасности
могут не сработать. Однако скорость, при кото-
рой срабатывают подушки, будет значительно
выше при столкновении автомобиля с объек-
тами, поглощающими энергию путем деформа-
ции или перемещения (например, с другим
стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом ударе водитель или пас-
сажир могут сместиться со своего места, боль-
шое значение имеет правильное использование
ремней безопасности. Ремень безопасности
удержит человека на безопасном расстоянии
от рулевого колеса и панели приборов в началь-
ный момент срабатывания подушек безопасно-
сти. В начальной стадии срабатывания подушка
безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смер-
тельных травм.
Кроме того, именно ремень безо-
пасности является основным средством защиты
при столкновении.
Подушки безопасности раз-
работаны в качестве дополнительного средства
защиты. Поэтому для обеспечения собственной
безопасности и безопасности пассажиров необ-
ходимо правильно пользоваться ремнями безо-
пасности.При некоторых видах фронтальных ударов,
поскольку кузов автомобиля способен погло-
щать ударную энергию, защищая пассажиров.
(Передняя часть кузова автомобиля может
сильно деформироваться, поглощая энергию
удара.) В этом случае передние подушки безо-
пасности и подушка безопасности у коленей
водителя могут не сработать, несмотря
на деформацию и повреждение кузова автомо-
биля.
Некоторые типичные случаи показаны
на рисунке.
Раскрытие передних подушек
безопасности и подушки
безопасности у коленей
водителя
Передние подушки безопасности
и подушка безопасности у коленей
водителя РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях
…
1: фронтальный удар о неподвижное
препятствие на скорости приблизительно
25 км/ч (16 миль/ч) и выше

2: средний или сильный фронтальный удар
в заштрихованной области между
стрелкамиПередние подушки безопасности
и подушка безопасности у коленей
водителя МОГУТ НЕ СРАБОТАТЬ
в следующих случаях
…
1: наезд на столб, дерево или иной узкий
предмет
2: подкат автомобиля под заднюю часть
грузовика
3: удар передней части автомобиля
под углом
