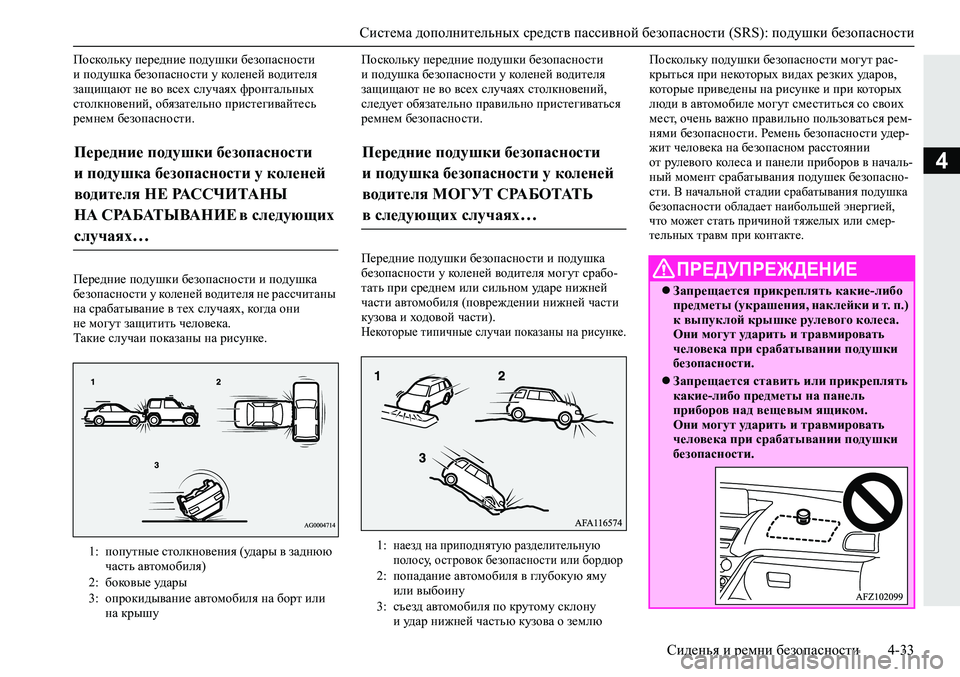

Сиденья и ремни безопасности 4-33
4
Поскольку передние подушки безопасности
и подушка безопасности у коленей водителя
защищают не во всех случаях фронтальных
столкновений, обязательно пристегивайтесь
ремнем безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя не рассчитаны
на срабатывание в тех случаях, когда они
не могут защитить человека.
Такие случаи показаны на рисунке.Поскольку передние подушки безопасности
и подушка безопасности у коленей водителя
защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться
ремнем безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя могут срабо-
тать при среднем или сильном ударе нижней
части автомобиля (повреждении нижней части
кузова и ходовой части).
Некоторые типичные случаи показаны на рисунке.
Поскольку подушки безопасности могут рас-
крыться при некоторых видах резких ударов,
которые приведены на рисунке и при которых
люди в автомобиле могут сместиться со своих
мест, очень важно правильно пользоваться рем-
нями безопасности. Ремень безопасности удер-
жит человека на безопасном расстоянии
от рулевого колеса и панели приборов в началь-
ный момент срабатывания подушек безопасно-
сти.
В начальной стадии срабатывания подушка
безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смер-
тельных травм при контакте.
Передние подушки безопасности
и подушка безопасности у коленей
водителя НЕ РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях
…
1: попутные столкновения (удары в заднюю
часть автомобиля)
2: боковые удары
3: опрокидывание автомобиля на борт или
на крышу
Передние подушки безопасности
и подушка безопасности у коленей
водителя МОГУТ СРАБОТАТЬ
в следующих случаях
…
1:наезд на приподнятую разделительную
полосу, островок безопасности или бордюр
2: попадание автомобиля в глубокую яму
или выбоину
3: съезд автомобиля по крутому склону
и удар нижней частью кузова о землю
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикреплять какие-либо
предметы (украшения, наклейки и т. п.)
к выпуклой крышке рулевого колеса.
Они могут ударить и травмировать
человека при срабатывании подушки
безопасности.
Запрещается ставить или прикреплять
какие-либо предметы на панель
приборов над вещевым ящиком.
Они могут ударить и травмировать
человека при срабатывании подушки
безопасности.

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

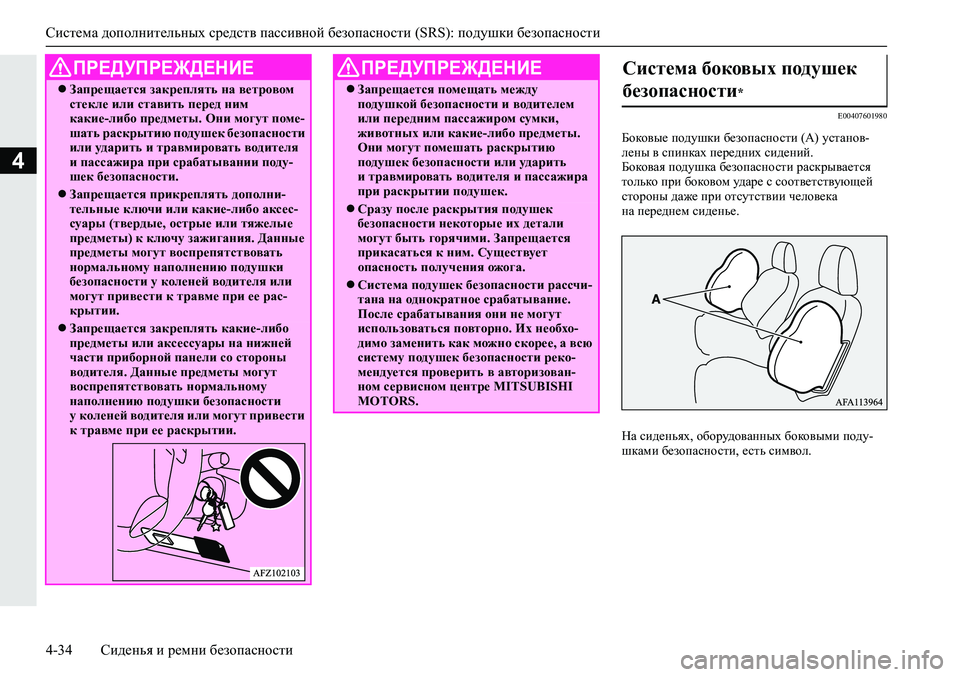

4-34 Сиденья и ремни безопасности
4
E00407601980
Боковые подушки безопасности (А) установ-
лены в спинках передних сидений.
Боковая подушка безопасности раскрывается
только при боковом ударе с соответствующей
стороны даже при отсутствии человека
на переднем сиденье.
На сиденьях, оборудованных боковыми поду-
шками безопасности, есть символ.
Запрещается закреплять на ветровом
стекле или ставить перед ним
какие-либо предметы. Они могут поме-
шать раскрытию подушек безопасности
или ударить и травмировать водителя
и пассажира при срабатывании поду-
шек безопасности.
Запрещается прикреплять дополни-
тельные ключи или какие-либо аксес-
суары (твердые, острые или тяжелые
предметы) к ключу зажигания. Данные
предметы могут воспрепятствовать
нормальному наполнению подушки
безопасности у коленей водителя или
могут привести к травме при ее рас-
крытии.
Запрещается закреплять какие-либо
предметы или аксессуары на нижней
части приборной панели со стороны
водителя. Данные предметы могут
воспрепятствовать нормальному
наполнению подушки безопасности
у коленей водителя или могут привести
к травме при ее раскрытии.
ПРЕДУПРЕЖДЕНИЕ
Запрещается помещать между
подушкой безопасности и водителем
или передним пассажиром сумки,
животных или какие-либо предметы.
Они могут помешать раскрытию
подушек безопасности или ударить
и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек
безопасности некоторые их детали
могут быть горячими. Запрещается
прикасаться к ним. Существует
опасность получения ожога.
Система подушек безопасности рассчи-
тана на однократное срабатывание.
После срабатывания они не могут
использоваться повторно. Их необхо-
димо заменить как можно скорее, а всю
систему подушек безопасности реко-
мендуется проверить в авторизован-
ном сервисном центре MITSUBISHI
MOTORS.
ПРЕДУПРЕЖДЕНИЕСистема боковых подушек
безопасности
*

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

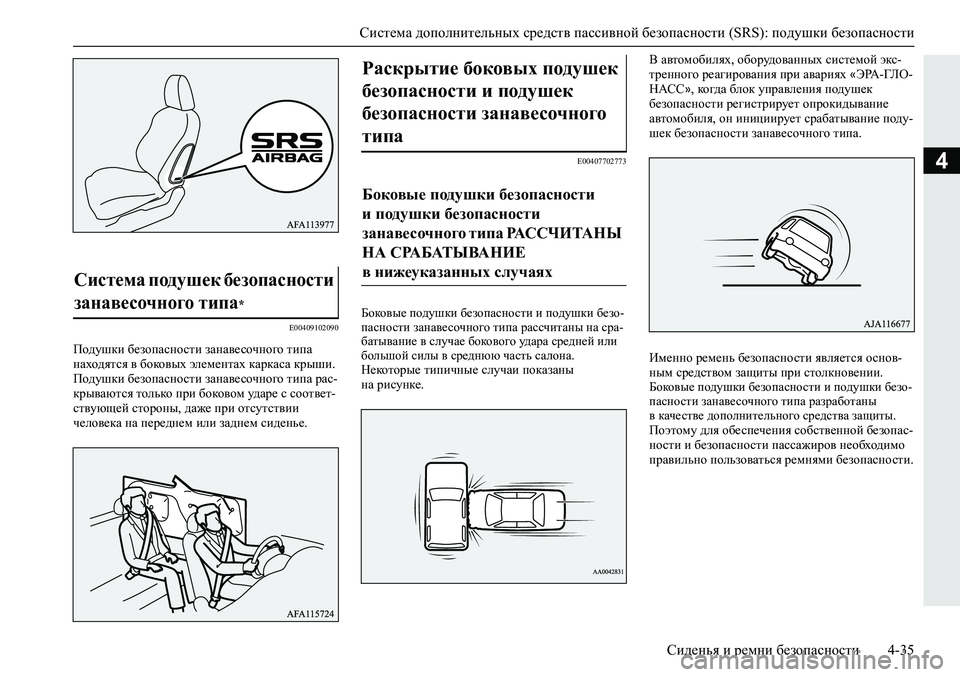

Сиденья и ремни безопасности 4-35
4
E00409102090
Подушки безопасности занавесочного типа
находятся в боковых элементах каркаса крыши.
Подушки безопасности занавесочного типа рас-
крываются только при боковом ударе с соответ-
ствующей стороны, даже при отсутствии
человека на переднем или заднем сиденье.
E00407702773
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа рассчитаны на сра-
батывание в случае бокового удара средней или
большой силы в среднюю часть салона.
Некоторые типичные случаи показаны
на рисунке.В автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛО-
НАСС», когда блок управления подушек
безопасности регистрирует опрокидывание
автомобиля, он инициирует срабатывание поду-
шек безопасности занавесочного типа.
Именно ремень безопасности является основ-
ным средством защиты при столкновении.
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа разработаны
в качестве дополнительного средства защиты.
Поэтому для обеспечения собственной безопас-
ности и безопасности пассажиров необходимо
правильно пользоваться ремнями безопасности.
Система подушек безопасности
занавесочного типа
*
Раскрытие боковых подушек
безопасности и подушек
безопасности занавесочного
типа
Боковые подушки безопасности
и подушки безопасности
занавесочного типа РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ
в нижеуказанных случаях

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
4-36 Сиденья и ремни безопасности
4

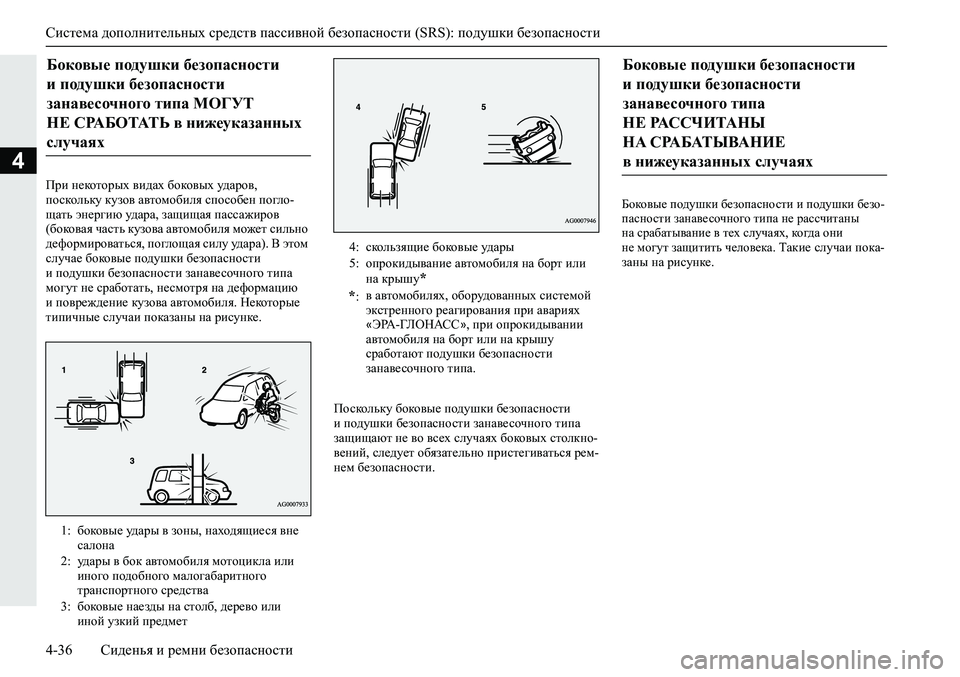

При некоторых видах боковых ударов,
поскольку кузов автомобиля способен погло-
щать энергию удара, защищая пассажиров
(боковая часть кузова автомобиля может сильно
деформироваться, поглощая силу удара). В этом
случае боковые подушки безопасности
и подушки безопасности занавесочного типа
могут не сработать, несмотря на деформацию
и повреждение кузова автомобиля. Некоторые
типичные случаи показаны на рисунке.
Поскольку боковые подушки безопасности
и подушки безопасности занавесочного типа
защищают не во всех случаях боковых столкно-
вений, следует обязательно пристегиваться рем-
нем безопасности.
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа не рассчитаны
на срабатывание в тех случаях, когда они
не могут защитить человека.
Такие случаи пока-
заны на рисунке.
Боковые подушки безопасности
и подушки безопасности
занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в нижеуказанных
случаях
1: боковые удары в зоны, находящиеся вне
салона
2: удары в бок автомобиля мотоцикла или
иного подобного малогабаритного
транспортного средства
3: боковые наезды на столб, дерево или
иной узкий предмет
4: скользящие боковые удары
5: опрокидывание автомобиля на борт или
на крышу
*
*
:в автомобилях, оборудованных системой
экстренного реагирования при авариях
«ЭРА-ГЛОНАСС», при опрокидывании
автомобиля на борт или на крышу
сработают подушки безопасности
занавесочного типа.
Боковые подушки безопасности
и подушки безопасности
занавесочного типа
НЕ РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ
в нижеуказанных случаях

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

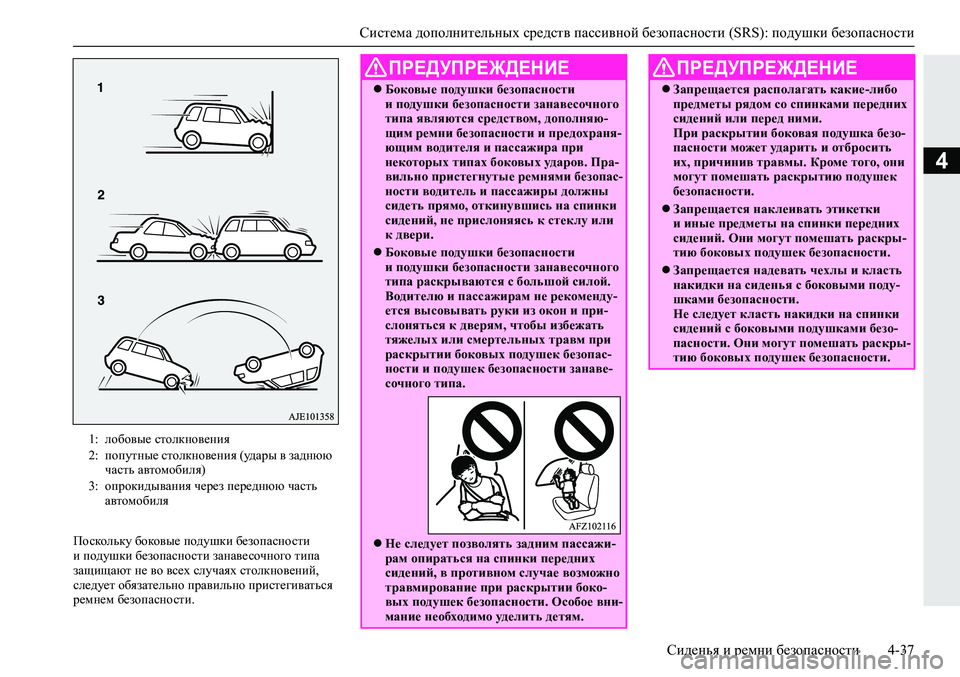

Сиденья и ремни безопасности 4-37
4
Поскольку боковые подушки безопасности
и подушки безопасности занавесочного типа
защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться
ремнем безопасности.1: лобовые столкновения
2: попутные столкновения (удары в заднюю
часть автомобиля)
3: опрокидывания через переднюю часть
автомобиля
ПРЕДУПРЕЖДЕНИЕ
Боковые подушки безопасности
и подушки безопасности занавесочного
типа являются средством, дополняю-
щим ремни безопасности и предохраня-
ющим водителя и пассажира при
некоторых типах боковых ударов. Пра-
вильно пристегнутые ремнями безопас-
ности водитель и пассажиры должны
сидеть прямо, откинувшись на спинки
сидений, не прислоняясь к стеклу или
к двери.
Боковые подушки безопасности
и подушки безопасности занавесочного
типа раскрываются с большой силой.
Водителю и пассажирам не рекоменду-
ется высовывать руки из окон и при-
слоняться к дверям, чтобы избежать
тяжелых или смертельных травм при
раскрытии боковых подушек безопас-
ности и подушек безопасности занаве-
сочного типа.
Не следует позволять задним пассажи-
рам опираться на спинки передних
сидений, в противном случае возможно
травмирование при раскрытии боко-
вых подушек безопасности. Особое вни-
мание необходимо уделить детям.
Запрещается располагать какие-либо
предметы рядом со спинками передних
сидений или перед ними.
При раскрытии боковая подушка безо-
пасности может ударить и отбросить
их, причинив травмы. Кроме того, они
могут помешать раскрытию подушек
безопасности.
Запрещается наклеивать этикетки
и иные предметы на спинки передних
сидений. Они могут помешать раскры-
тию боковых подушек безопасности.
Запрещается надевать чехлы и класть
накидки на сиденья с боковыми поду-
шками безопасности.
Не следует класть накидки на спинки
сидений с боковыми подушками безо-
пасности. Они могут помешать раскры-
тию боковых подушек безопасности.
ПРЕДУПРЕЖДЕНИЕ

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

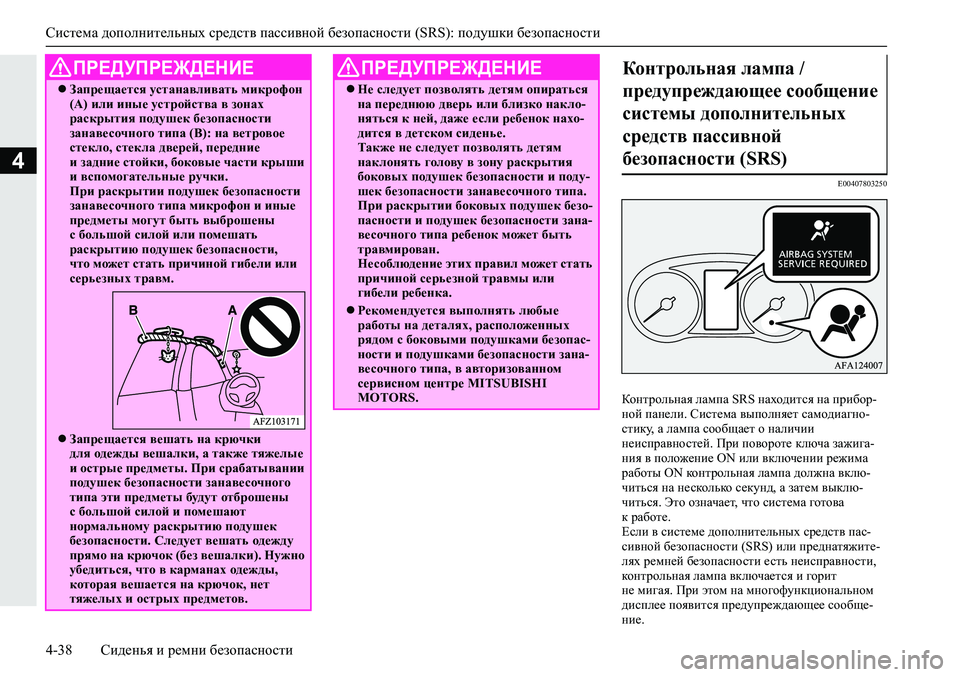

4-38 Сиденья и ремни безопасности
4
E00407803250
Контрольная лампа SRS находится на прибор-
ной панели. Система выполняет самодиагно-
стику, а лампа сообщает о наличии
неисправностей. При повороте ключа зажига-
ния в положение ON или включении режима
работы ON контрольная лампа должна вклю-
читься на несколько секунд, а затем выклю-
читься. Это означает, что система готова
к работе.
Если в системе дополнительных средств пас-
сивной безопасности (SRS) или преднатяжите-
лях ремней безопасности есть неисправности,
контрольная лампа включается и горит
не мигая. При этом на многофункциональном
дисплее появится предупреждающее сообще-
ние.
Запрещается устанавливать микрофон
(А) или иные устройства в зонах
раскрытия подушек безопасности
занавесочного типа (В): на ветровое
стекло, стекла дверей, передние
и задние стойки, боковые части крыши
и вспомогательные ручки.
При раскрытии подушек безопасности
занавесочного типа микрофон и иные
предметы могут быть выброшены
с большой силой или помешать
раскрытию подушек безопасности,
что может стать причиной гибели или
серьезных травм.
Запрещается вешать на крючки
для одежды вешалки, а также тяжелые
и острые предметы. При срабатывании
подушек безопасности занавесочного
типа эти предметы будут отброшены
с большой силой и помешают
нормальному раскрытию подушек
безопасности. Следует вешать одежду
прямо на крючок (без вешалки). Нужно
убедиться, что в карманах одежды,
которая вешается на крючок, нет
тяжелых и острых предметов.
ПРЕДУПРЕЖДЕНИЕ
Не следует позволять детям опираться
на переднюю дверь или близко накло-
няться к ней, даже если ребенок нахо-
дится в детском сиденье.
Также не следует позволять детям
наклонять голову в зону раскрытия
боковых подушек безопасности и поду-
шек безопасности занавесочного типа.
При раскрытии боковых подушек безо-
пасности и подушек безопасности зана-
весочного типа ребенок может быть
травмирован.
Несоблюдение этих правил может стать
причиной серьезной травмы или
гибели ребенка.
Рекомендуется выполнять любые
работы на деталях, расположенных
рядом с боковыми подушками безопас-
ности и подушками безопасности зана-
весочного типа, в авторизованном
сервисном центре MITSUBISHI
MOTORS.
ПРЕДУПРЕЖДЕНИЕКонтрольная лампа /
предупреждающее сообщение
системы дополнительных
средств пассивной
безопасности (SRS)

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
Сиденья и ремни безопасности 4-39
4

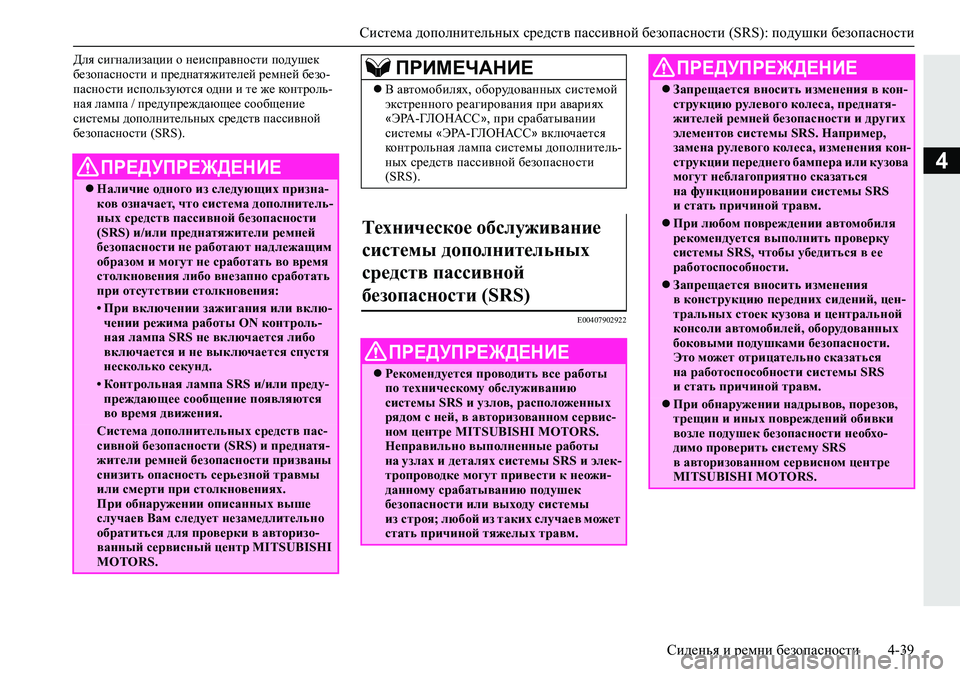

Для сигнализации о неисправности подушек
безопасности и преднатяжителей ремней безо-
пасности используются одни и те же контроль-
ная лампа / предупреждающее сообщение
системы дополнительных средств пассивной
безопасности (SRS).
E00407902922
ПРЕДУПРЕЖДЕНИЕ
Наличие одного из следующих призна-
ков означает, что система дополнитель-
ных средств пассивной безопасности
(SRS) и/или преднатяжители ремней
безопасности не работают надлежащим
образом и могут не сработать во время
столкновения либо внезапно сработать
при отсутствии столкновения:
• При включении зажигания или вклю-
чении режима работы ON контроль-
ная лампа SRS не включается либо
включается и не выключается спустя
несколько секунд.
• Контрольная лампа SRS и/или преду-
преждающее сообщение появляются
во время движения.
Система дополнительных средств пас-
сивной безопасности (SRS) и преднатя-
жители ремней безопасности призваны
снизить опасность серьезной травмы
или смерти при столкновениях.
При обнаружении описанных выше
случаев Вам следует незамедлительно
обратиться для проверки в авторизо-
ванный сервисный центр MITSUBISHI
MOTORS.
ПРИМЕЧАНИЕ
В автомобилях, оборудованных системой
экстренного реагирования при авариях
«ЭРА-ГЛОНАСС», при срабатывании
системы «ЭРА-ГЛОНАСС» включается
контрольная лампа системы дополнитель-
ных средств пассивной безопасности
(SRS).
Техническое обслуживание
системы дополнительных
средств пассивной
безопасности (SRS)
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется проводить все работы
по техническому обслуживанию
системы SRS и узлов, расположенных
рядом с ней, в авторизованном сервис-
ном центре MITSUBISHI MOTORS.
Неправильно выполненные работы
на узлах и деталях системы SRS и элек-
тропроводке могут привести к неожи-
данному срабатыванию подушек
безопасности или выходу системы
из строя; любой из таких случаев может
стать причиной тяжелых травм.
Запрещается вносить изменения в кон-
струкцию рулевого колеса, преднатя-
жителей ремней безопасности и других
элементов системы SRS. Например,
замена рулевого колеса, изменения кон-
струкции переднего бампера или кузова
могут неблагоприятно сказаться
на функционировании системы SRS
и стать причиной травм.
При любом повреждении автомобиля
рекомендуется выполнить проверку
системы SRS, чтобы убедиться в ее
работоспособности.
Запрещается вносить изменения
в конструкцию передних сидений, цен-
тральных стоек кузова и центральной
консоли автомобилей, оборудованных
боковыми подушками безопасности.
Это может отрицательно сказаться
на работоспособности системы SRS
и стать причиной травм.
При обнаружении надрывов, порезов,
трещин и иных повреждений обивки
возле подушек безопасности необхо-
димо проверить систему SRS
в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности
4-40 Сиденья и ремни безопасности
4

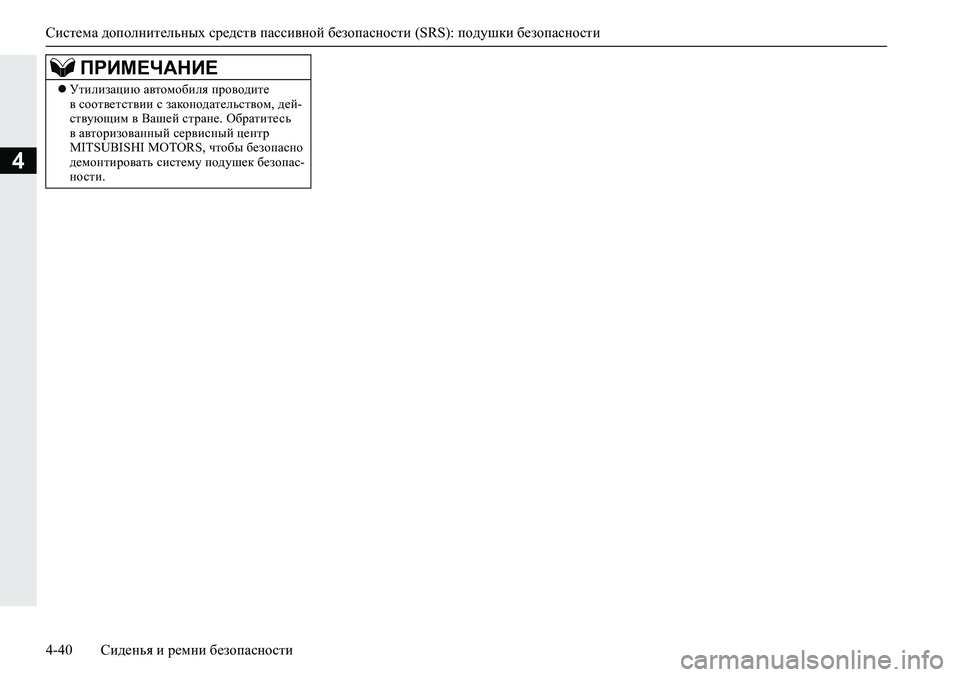

ПРИМЕЧАНИЕ
Утилизацию автомобиля проводите
в соответствии с законодательством, дей-
ствующим в Вашей стране. Обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS, чтобы безопасно
демонтировать систему подушек безопас-
ности.

5

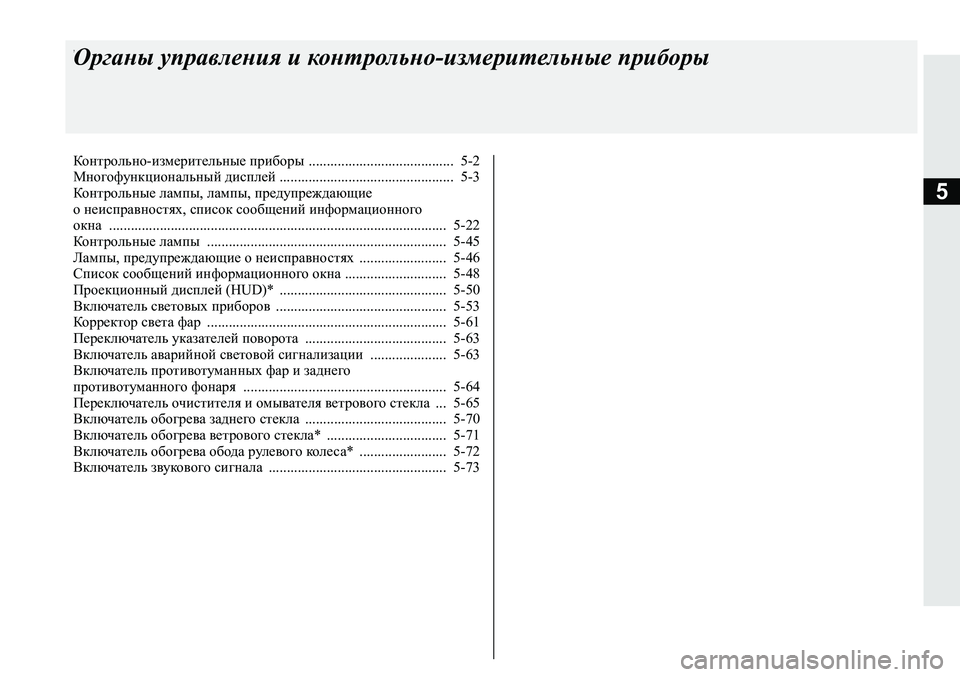

7Органы управления и контрольно-измерительные приборы
Контрольно-измерительные приборы ........................................ 5-2
Многофункциональный дисплей ................................................ 5-3
Контрольные лампы, лампы, предупреждающие
о неисправностях, список сообщений информационного
окна <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
110011001100110011001100110011[................................... 5-22
Контрольные лампы .................................................................. 5-45
Лампы, предупреждающие о неисправностях ........................ 5-46
Список сообщений информационного окна ............................ 5-48
Проекционный дисплей (HUD)* .............................................. 5-50
Включатель световых приборов ............................................... 5-53
Корректор света фар .................................................................. 5-61
Переключатель указателей поворота ....................................... 5-63
Включатель аварийной световой сигнализации ..................... 5-63
Включатель противотуманных фар и заднего
противотуманного фонаря ........................................................ 5-64
Переключатель очистителя и омывателя ветрового стекла ... 5-65
Включатель обогрева заднего стекла ....................................... 5-70
Включатель обогрева ветрового стекла* ................................. 5-71
Включатель обогрева обода рулевого колеса* ........................ 5-72
Включатель звукового сигнала ................................................. 5-73

Контрольно-измерительные приборы
5-2 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00500102984E00531301233При каждом нажатии этой кнопки регулятора
яркости раздается звуковой сигнал и изменяется
яркость подсветки панели приборов.

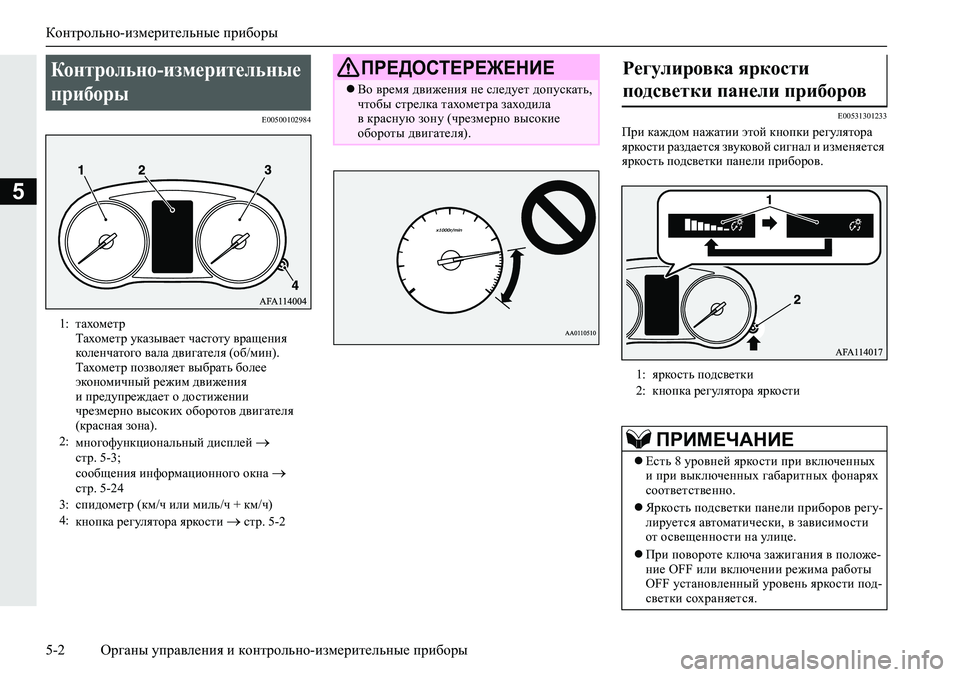

Контрольно-измерительные
приборы
1: тахометр
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более
экономичный режим движения
и предупреждает о достижении
чрезмерно высоких оборотов двигателя
(красная зона).
2:
многофункциональный дисплей

стр. 5-3;
сообщения информационного окна

стр. 5-24
3: спидометр (км/ч или миль/ч + км/ч)
4:
кнопка регулятора яркости
 стр. 5-2
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не следует допускать,
чтобы стрелка тахометра заходила
в красную зону (чрезмерно высокие
обороты двигателя).
Регулировка яркости
подсветки панели приборов
1: яркость подсветки
2: кнопка регулятора яркости
ПРИМЕЧАНИЕ
Есть 8 уровней яркости при включенных
и при выключенных габаритных фонарях
соответственно.
Яркость подсветки панели приборов регу-
лируется автоматически, в зависимости
от освещенности на улице.
При повороте ключа зажигания в положе-
ние OFF или включении режима работы
OFF установленный уровень яркости под-
светки сохраняется.
