Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-3
5
E00519903057

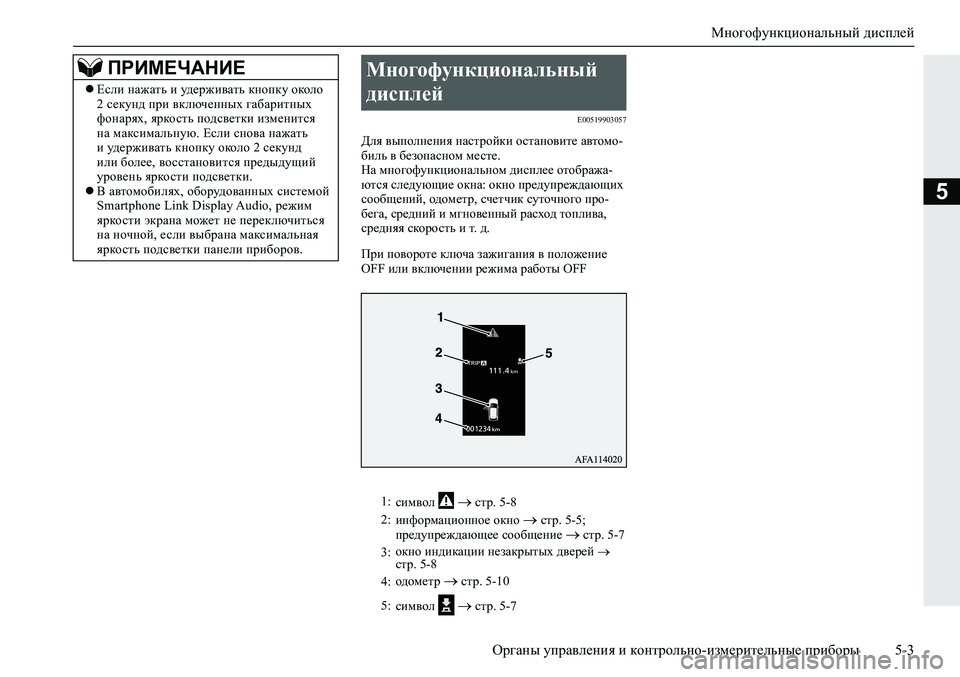

Для выполнения настройки остановите автомо-
биль в безопасном месте.
На многофункциональном дисплее отобража-
ются следующие окна: окно предупреждающих
сообщений, одометр, счетчик суточного про-
бега, средний и мгновенный расход топлива,
средняя скорость и т. д.
При повороте ключа зажигания в положение
OFF или включении режима работы OFF Если нажать и удерживать кнопку около
2 секунд при включенных габаритных
фонарях, яркость подсветки изменится
на максимальную. Если снова нажать
и удерживать кнопку около 2 секунд
или более, восстановится предыдущий
уровень яркости подсветки.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, режим
яркости экрана может не переключиться
на ночной, если выбрана максимальная
яркость подсветки панели приборов.
ПРИМЕЧАНИЕМногофункциональный
дисплей
1:
символ  стр. 5-8
2:
информационное окно
 стр. 5-5;
предупреждающее сообщение  стр. 5-7
3:окно индикации незакрытых дверей 
стр. 5-8
4:одометр
 стр. 5-10
5:
символ
 стр. 5-7

Многофункциональный дисплей
5-4 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

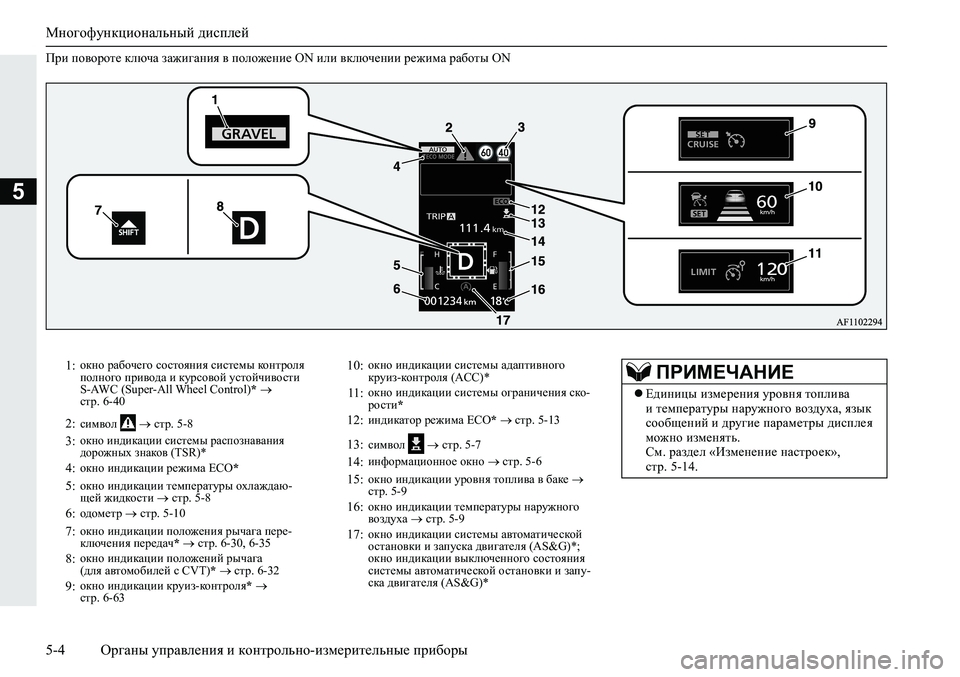

При повороте ключа зажигания в положение ON или включении режима работы ON
1:окно рабочего состояния системы контроля
полного привода и курсовой устойчивости
S-AWC (Super-All Wheel Control)* 
стр. 6-40
2:символ  стр. 5-8
3:окно индикации системы распознавания
дорожных знаков (TSR)*
4:окно индикации режима ECO*
5:окно индикации температуры охлаждаю-
щей жидкости  стр. 5-8
6:одометр  стр. 5-10
7:окно индикации положения рычага пере-
ключения передач*  стр. 6-30, 6-35
8:окно индикации положений рычага
(для автомобилей с CVT)*  стр. 6-32
9:окно индикации круиз-контроля* 
стр. 6-63
10:окно индикации системы адаптивного
круиз-контроля (ACC)*
11:окно индикации системы ограничения ско-
рости*
12:индикатор режима ECO*  стр. 5-13
13:символ  стр. 5-7
14:информационное окно  стр. 5-6
15:окно индикации уровня топлива в баке 
стр. 5-9
16:окно индикации температуры наружного
воздуха  стр. 5-9
17:окно индикации системы автоматической
остановки и запуска двигателя (AS&G)*;
окно индикации выключенного состояния
системы автоматической остановки и запу-
ска двигателя (AS&G)*
ПРИМЕЧАНИЕ
Единицы измерения уровня топлива
и температуры наружного воздуха, язык
сообщений и другие параметры дисплея
можно изменять.
См. раздел «Изменение настроек»,
стр. 5-14.

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-5
5
E00520001966

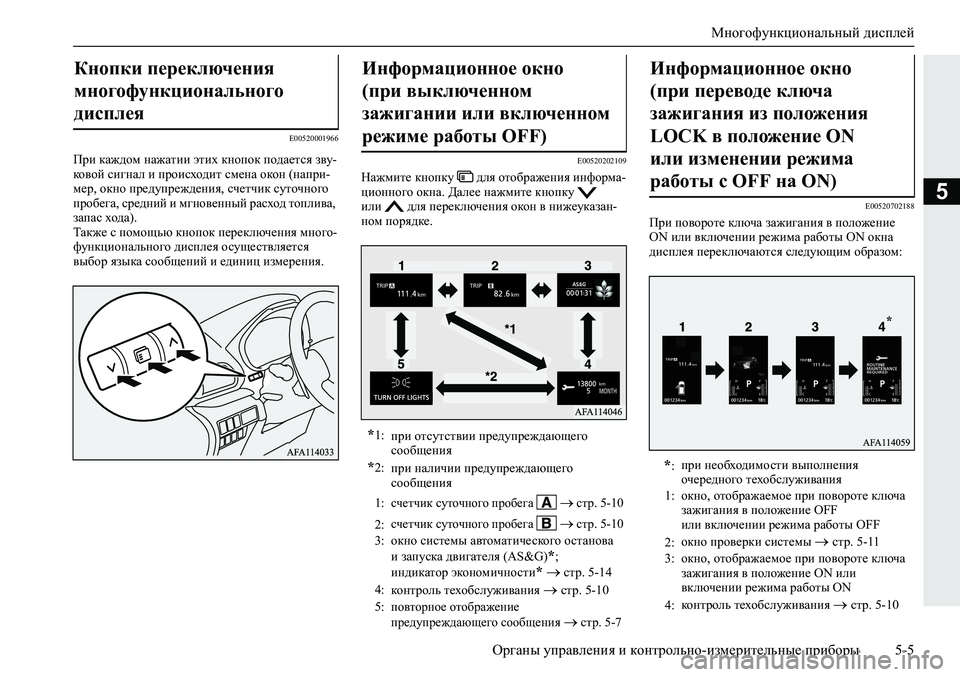

При каждом нажатии этих кнопок подается зву-
ковой сигнал и происходит смена окон (напри-
мер, окно предупреждения, счетчик суточного
пробега, средний и мгновенный расход топлива,
запас хода).
Также с помощью кнопок переключения много-
функционального дисплея осуществляется
выбор языка сообщений и единиц измерения.E00520202109
Нажмите кнопку для отображения информа-
ционного окна. Далее нажмите кнопку
или для переключения окон в нижеуказан-
ном порядке.
E00520702188
При повороте ключа зажигания в положение
ON или включении режима работы ON окна
дисплея переключаются следующим образом:
Кнопки переключения
многофункционального
дисплея Информационное окно
(при выключенном
зажигании или включенном
режиме работы OFF)
*1:
при отсутствии предупреждающего
сообщения
*2:
при наличии предупреждающего
сообщения
1:
счетчик суточного пробега  стр. 5-10
2:счетчик суточного пробега  стр. 5-10
3: окно системы автоматического останова
и запуска двигателя (AS&G)*;
индикатор экономичности*  стр. 5-14
4:
контроль техобслуживания
 стр. 5-10
5:
повторное отображение
предупреждающего сообщения  стр. 5-7
Информационное окно
(при переводе ключа
зажигания из положения
LOCK в положение ON
или изменении режима
работы с OFF на ON)
*:при необходимости выполнения
очередного техобслуживания
1: окно, отображаемое при повороте ключа
зажигания в положение OFF
или включении режима работы OFF
2:окно проверки системы
 стр. 5-11
3: окно, отображаемое при повороте ключа
зажигания в положение ON или
включении режима работы ON
4:контроль техобслуживания
 стр. 5-10
*

Многофункциональный дисплей
5-6 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00521102323

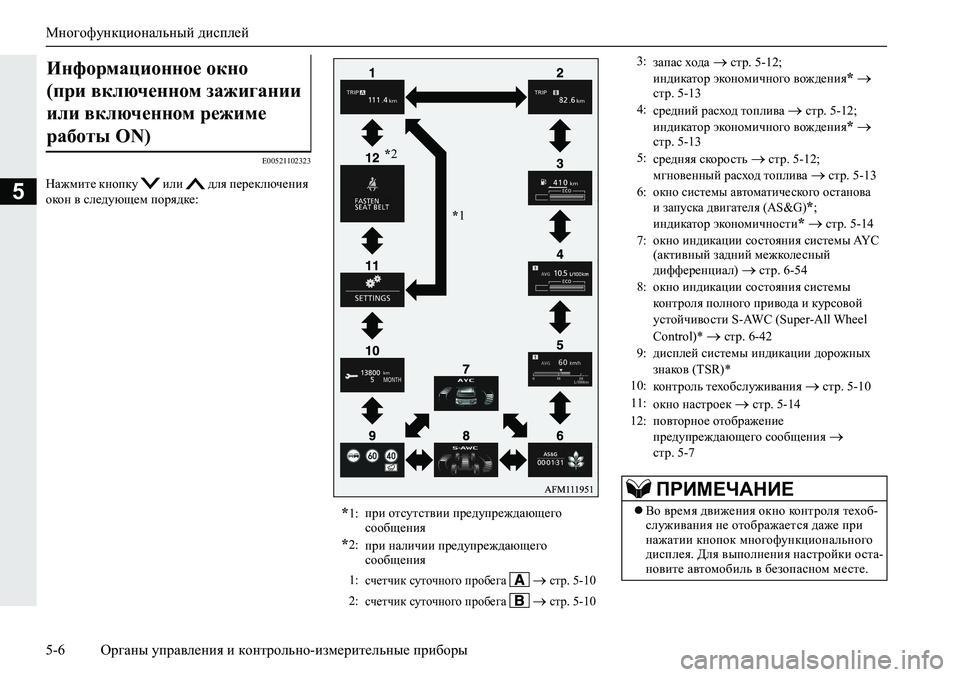

Нажмите кнопку или для переключения
окон в следующем порядке:
Информационное окно
(при включенном зажигании
или включенном режиме
работы ON)
*1:при отсутствии предупреждающего
сообщения
*2:
при наличии предупреждающего
сообщения
1:
счетчик суточного пробега  стр. 5-10
2:счетчик суточного пробега  стр. 5-10
*1 *2
3:
запас хода  стр. 5-12;
индикатор экономичного вождения* 
стр. 5-13
4:
средний расход топлива
 стр. 5-12;
индикатор экономичного вождения* 
стр. 5-13
5:
средняя скорость
 стр. 5-12;
мгновенный расход топлива  стр. 5-13
6:
окно системы автоматического останова
и запуска двигателя (AS&G)*;индикатор экономичности*  стр. 5-14
7: окно индикации состояния системы AYC
(активный задний межколесный
дифференциал)
 стр. 6-54
8: окно индикации состояния системы
контроля полного привода и курсовой
устойчивости S-AWC (Super-All Wheel
Control)*
 стр. 6-42
9: дисплей системы индикации дорожных
знаков (TSR)*
10:
контроль техобслуживания
 стр. 5-10
11:
окно настроек
 стр. 5-14
12: повторное отображение
предупреждающего сообщения

стр. 5-7
ПРИМЕЧАНИЕ
Во время движения окно контроля техоб-
служивания не отображается даже при
нажатии кнопок многофункционального
дисплея. Для выполнения настройки оста-
новите автомобиль в безопасном месте.

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-7
5
E00522002000

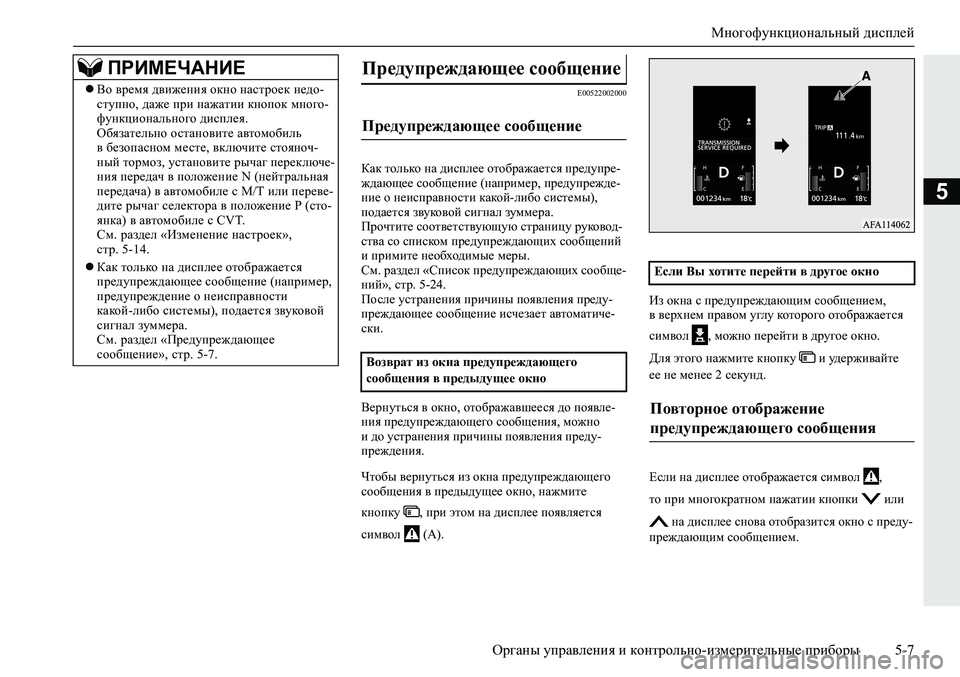

Как только на дисплее отображается предупре-
ждающее сообщение (например, предупрежде-
ние о неисправности какой-либо системы),
подается звуковой сигнал зуммера.
Прочтите соответствующую страницу руковод-
ства со списком предупреждающих сообщений
и примите необходимые меры.
См. раздел «Список предупреждающих сообще-
ний», стр. 5-24.
После устранения причины появления преду-
преждающее сообщение исчезает автоматиче-
ски.
Вернуться в окно, отображавшееся до появле-
ния предупреждающего сообщения, можно
и до устранения причины появления преду-
преждения.
Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите
кнопку , при этом на дисплее появляется
символ (A).Из окна с предупреждающим сообщением,
в верхнем правом углу которого отображается
символ , можно перейти в другое окно.
Для этого нажмите кнопку и удерживайте
ее не менее 2
секунд.
Если на дисплее отображается символ ,
то при многократном нажатии кнопки или
на дисплее снова отобразится окно с преду-
преждающим сообщением. Во время движения окно настроек недо-
ступно, даже при нажатии кнопок много-
функционального дисплея.
Обязательно остановите автомобиль
в безопасном месте, включите стояноч-
ный тормоз, установите рычаг переключе-
ния передач в положение N (нейтральная
передача) в автомобиле с M/T или переве-
дите рычаг селектора в положение P (сто-
янка) в автомобиле с CVT.
См. раздел «Изменение настроек»,
стр. 5-14.
Как только на дисплее отображается
предупреждающее сообщение (например,
предупреждение о неисправности
какой-либо системы), подается звуковой
сигнал зуммера.
См. раздел «Предупреждающее
сообщение», стр. 5-7.
ПРИМЕЧАНИЕПредупреждающее сообщение
Предупреждающее сообщение
Возврат из окна предупреждающего
сообщения в предыдущее окно
Если Вы хотите перейти в другое окно
Повторное отображение
предупреждающего сообщения

Многофункциональный дисплей
5-8 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

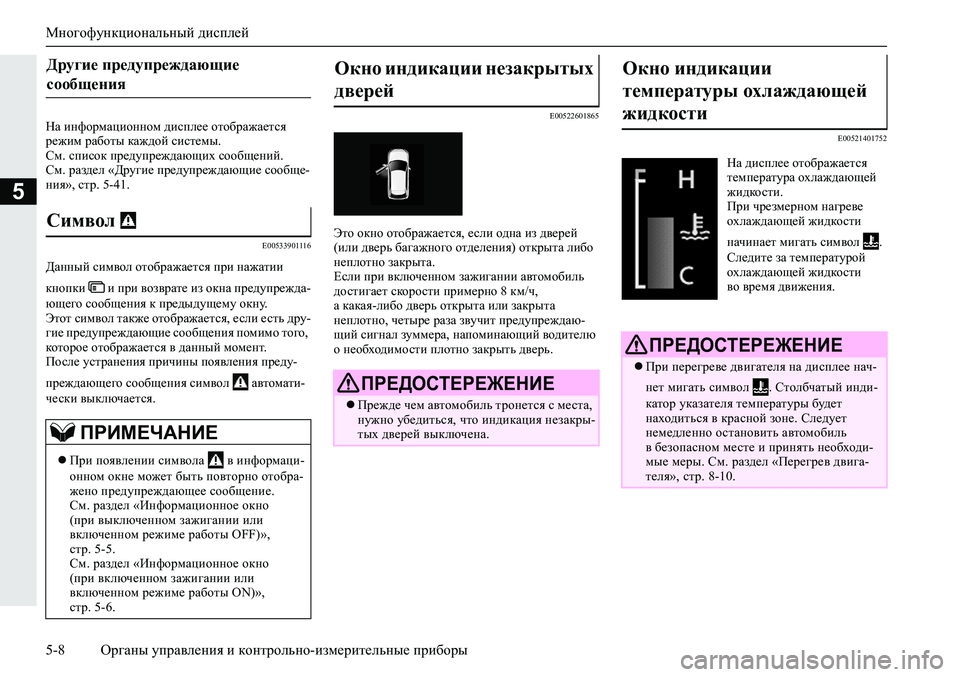

На информационном дисплее отображается
режим работы каждой системы.
См. список предупреждающих сообщений.
См. раздел «Другие предупреждающие сообще-
ния», стр. 5-41.
E00533901116
Данный символ отображается при нажатии
кнопки и при возврате из окна предупрежда-
ющего сообщения к предыдущему окну.
Этот символ также отображается, если есть дру-
гие предупреждающие сообщения помимо того,
которое отображается в данный момент.
После устранения причины появления преду-
преждающего сообщения символ автомати-
чески выключается.
E00522601865
Это окно отображается, если одна из дверей
(или дверь багажного отделения) открыта либо
неплотно закрыта.
Если при включенном зажигании автомобиль
достигает скорости примерно 8 км/ч,
а какая-либо дверь открыта или закрыта
неплотно, четыре раза звучит предупреждаю-
щий сигнал зуммера, напоминающий водителю
о необходимости плотно закрыть дверь.
E00521401752
Другие предупреждающие
сообщения
Символ
ПРИМЕЧАНИЕ
При появлении символа в информаци-
онном окне может быть повторно отобра-
жено предупреждающее сообщение.
См. раздел «Информационное окно
(при выключенном зажигании или
включенном режиме работы OFF)»,
стр. 5-5.
См. раздел «Информационное окно
(при включенном зажигании или
включенном режиме работы ON)»,
стр. 5-6.
Окно индикации незакрытых
дверей
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места,
нужно убедиться, что индикация незакры-
тых дверей выключена.
Окно индикации
температуры охлаждающей
жидкости
На дисплее отображается
температура охлаждающей
жидкости.
При чрезмерном нагреве
охлаждающей жидкости
начинает мигать символ .
Следите за температурой
охлаждающей жидкости
во время движения.
ПРЕДОСТЕРЕЖЕНИЕ
При перегреве двигателя на дисплее нач-
нет мигать символ . Столбчатый инди-
катор указателя температуры будет
находиться в красной зоне. Следует
немедленно остановить автомобиль
в безопасном месте и принять необходи-
мые меры. См. раздел «Перегрев двига-
теля», стр. 8-10.

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-9
5
E00522201904

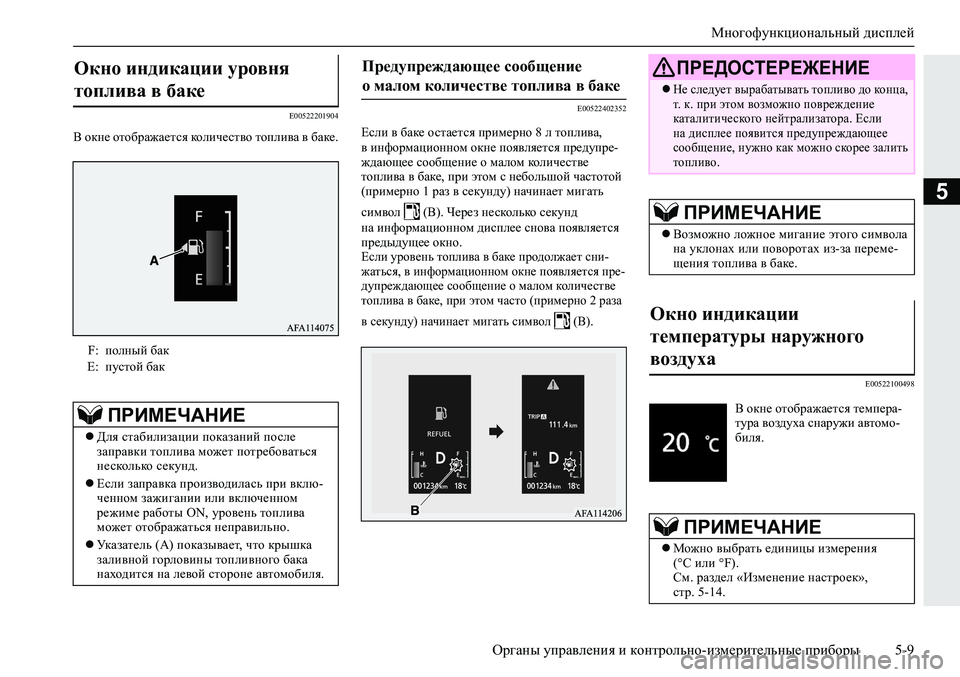

В окне отображается количество топлива в баке.
E00522402352
Если в баке остается примерно 8 л топлива,
в информационном окне появляется предупре-
ждающее сообщение о малом количестве
топлива в баке, при этом с небольшой частотой
(примерно 1 раз в секунду) начинает мигать
символ (В). Через несколько секунд
на информационном дисплее снова появляется
предыдущее окно.
Если уровень топлива в баке продолжает сни-
жаться, в информационном окне появляется пре-
дупреждающее сообщение о малом количестве
топлива в баке, при этом часто (примерно 2 раза
в секунду) начинает мигать символ (В).
E00522100498
Окно индикации уровня
топлива в баке
F: полный бак
E: пустой бак
ПРИМЕЧАНИЕ
Для стабилизации показаний после
заправки топлива может потребоваться
несколько секунд.
Если заправка производилась при вклю-
ченном зажигании или включенном
режиме работы ON, уровень топлива
может отображаться неправильно.
Указатель (А) показывает, что крышка
заливной горловины топливного бака
находится на левой стороне автомобиля.
Предупреждающее сообщение
о малом количестве топлива в баке ПРЕДОСТЕРЕЖЕНИЕ
Не следует вырабатывать топливо до конца,
т. к. при этом возможно повреждение
каталитического нейтрализатора. Если
на дисплее появится предупреждающее
сообщение, нужно как можно скорее залить
топливо.
ПРИМЕЧАНИЕ
Возможно ложное мигание этого символа
на уклонах или поворотах из-за переме-
щения топлива в баке.
Окно индикации
температуры наружного
воздуха
В окне отображается темпера-
тура воздуха снаружи автомо-
биля.
ПРИМЕЧАНИЕ
Можно выбрать единицы измерения
(°C или °F).
См. раздел «Изменение настроек»,
стр. 5-14.

Многофункциональный дисплей
5-10 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5E00527800083

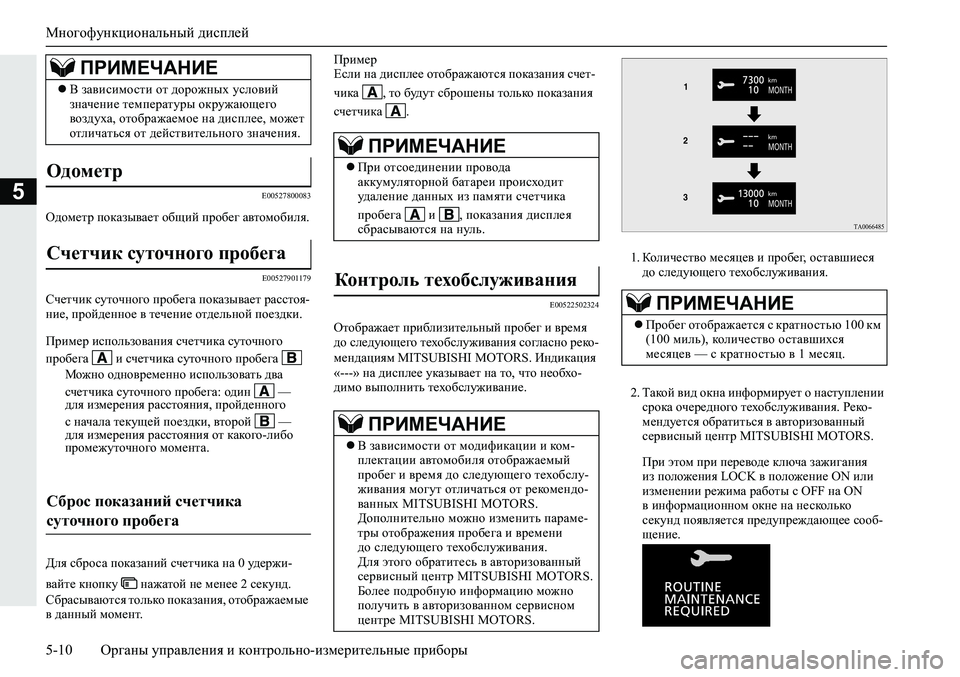

Одометр показывает общий пробег автомобиля.
E00527901179
Счетчик суточного пробега показывает расстоя-
ние, пройденное в течение отдельной поездки.
Для сброса показаний счетчика на 0 удержи-
вайте кнопку нажатой не менее 2 секунд.
Сбрасываются только показания, отображаемые
в данный момент.Пример
Если на дисплее отображаются показания счет-
чика , то будут сброшены только показания
счетчика .E00522502324
Отображает приблизительный пробег и время
до следующего техобслуживания согласно реко-
мендациям MITSUBISHI
MOTORS. Индикация
«---» на дисплее указывает на то, что необхо-
димо выполнить техобслуживание.1. Количество месяцев и пробег, оставшиеся
до следующего техобслуживания.
2. Такой вид окна информирует о наступлении
срока очередного техобслуживания. Реко-
мендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
При этом при переводе ключа зажигания
из положения LOCK в положение ON или
изменении режима работы с OFF на ON
в информационном окне на несколько
секунд появляется предупреждающее сооб-
щение. В зависимости от дорожных условий
значение температуры окружающего
воздуха, отображаемое на дисплее, может
отличаться от действительного значения.
Одометр
Счетчик суточного пробега
Пример использования счетчика суточного
пробега и счетчика суточного пробега
Можно одновременно использовать два
счетчика суточного пробега: один —
для измерения расстояния, пройденного
с начала текущей поездки, второй —
для измерения расстояния от какого-либо
промежуточного момента.
Сброс показаний счетчика
суточного пробега
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
При отсоединении провода
аккумуляторной батареи происходит
удаление данных из памяти счетчика
пробега и , показания дисплея
сбрасываются на нуль.
Контроль техобслуживания
ПРИМЕЧАНИЕ
В зависимости от модификации и ком-
плектации автомобиля отображаемый
пробег и время до следующего техобслу-
живания могут отличаться от рекомендо-
ванных MITSUBISHI MOTORS.
Дополнительно можно изменить параме-
тры отображения пробега и времени
до следующего техобслуживания.
Для этого обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Более подробную информацию можно
получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км
(100 миль), количество оставшихся
месяцев — с кратностью в 1 месяц.

Многофункциональный дисплей
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-11
5

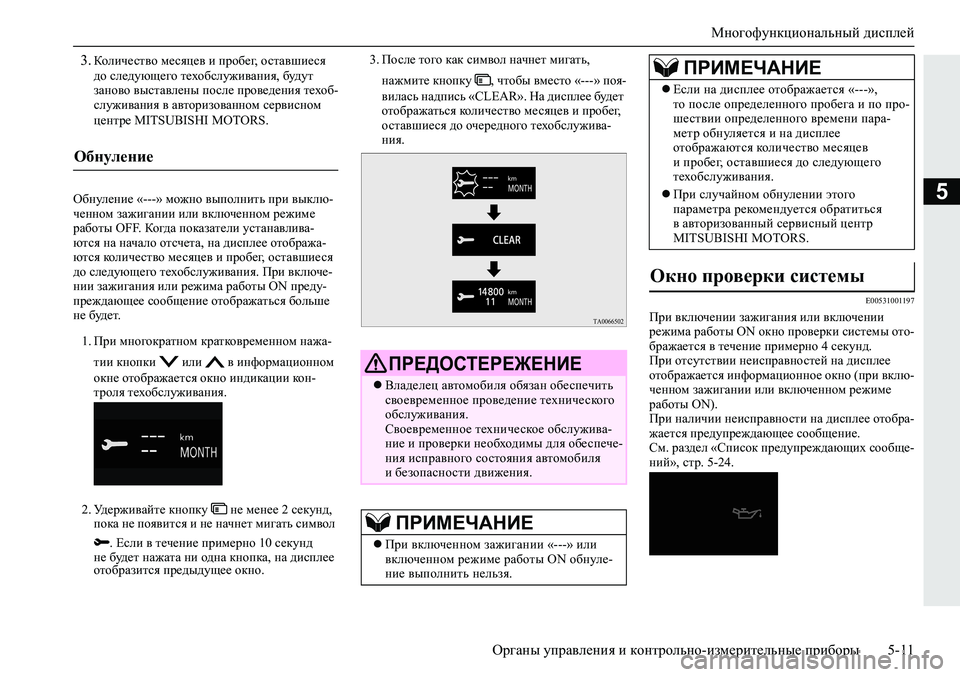

3.Количество месяцев и пробег, оставшиеся
до следующего техобслуживания, будут
заново выставлены после проведения техоб-
служивания в авторизованном сервисном
центре MITSUBISHI
MOTORS.
Обнуление «---» можно выполнить при выклю-
ченном зажигании или включенном режиме
работы OFF. Когда показатели устанавлива-
ются на начало отсчета, на дисплее отобража-
ются количество месяцев и пробег, оставшиеся
до следующего техобслуживания. При включе-
нии зажигания или режима работы ON преду-
преждающее сообщение отображаться больше
не будет.
1. При многократном кратковременном нажа-
тии кнопки или в информационном
окне отображается окно индикации кон-
троля техобслуживания.
2. Удерживайте кнопку не менее 2 секунд,
пока не появится и не начнет мигать символ
. Если в течение примерно 10 секунд
не будет нажата ни одна кнопка, на дисплее
отобразится предыдущее окно.3. После того как символ начнет мигать,
нажмите кнопку , чтобы вместо «---» поя-
вилась надпись «CLEAR». На дисплее будет
отображаться количество месяцев и пробег,
оставшиеся до очередного техобслужива-
ния.
E00531001197
При включении зажигания или включении
режима работы ON окно проверки системы ото-
бражается в течение примерно 4 секунд.
При отсутствии неисправностей на дисплее
отображается информационное окно (при вклю-
ченном зажигании или включенном режиме
работы ON).
При наличии неисправности на дисплее отобра-
жается предупреждающее сообщение.
См. раздел «Список предупреждающих сообще-
ний», стр. 5-24.
Обнуление
ПРЕДОСТЕРЕЖЕНИЕ
Владелец автомобиля обязан обеспечить
своевременное проведение технического
обслуживания.
Своевременное техническое обслужива-
ние и проверки необходимы для обеспече-
ния исправного состояния автомобиля
и безопасности движения.
ПРИМЕЧАНИЕ
При включенном зажигании «---» или
включенном режиме работы ON обнуле-
ние выполнить нельзя.
Если на дисплее отображается «---»,
то после определенного пробега и по про-
шествии определенного времени пара-
метр обнуляется и на дисплее
отображаются количество месяцев
и пробег, оставшиеся до следующего
техобслуживания.
При случайном обнулении этого
параметра рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Окно проверки системы ПРИМЕЧАНИЕ

Многофункциональный дисплей
5-12 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

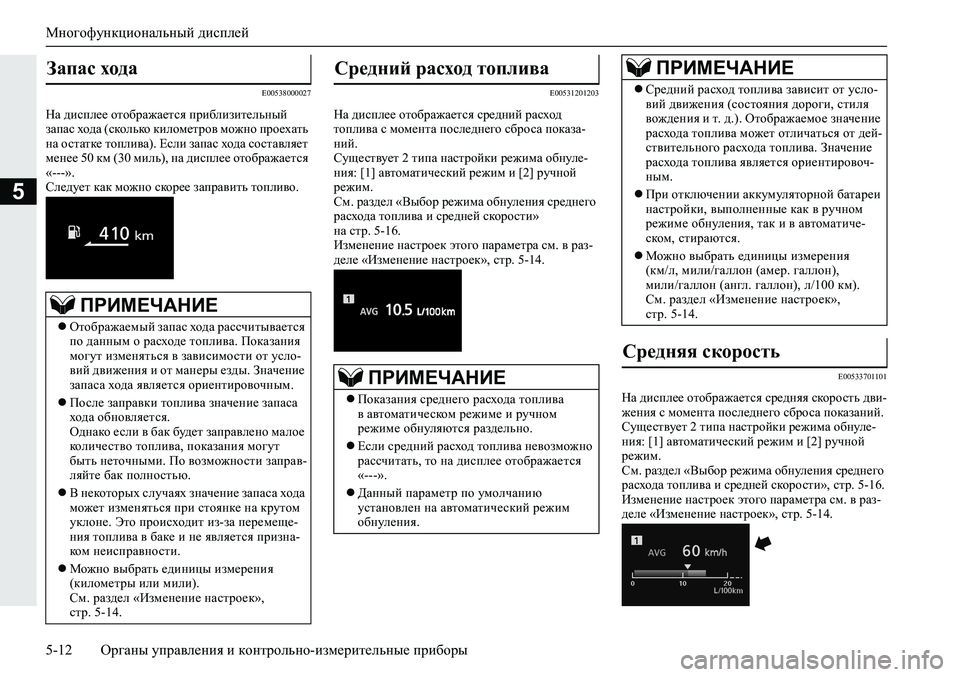

E00538000027
На дисплее отображается приблизительный
запас хода (сколько километров можно проехать
на остатке топлива). Если запас хода составляет
менее 50 км (30 миль), на дисплее отображается
«---».
Следует как можно скорее заправить топливо.
E00531201203
На дисплее отображается средний расход
топлива с момента последнего сброса показа-
ний.
Существует 2 типа настройки режима обнуле-
ния: [1] автоматический режим и [2] ручной
режим.
См. раздел «Выбор режима обнуления среднего
расхода топлива и средней скорости»
на стр. 5-16.
Изменение настроек этого параметра см. в раз-
деле «Изменение настроек», стр. 5-14.
E00533701101
На дисплее отображается средняя скорость дви-
жения с момента последнего сброса показаний.
Существует 2 типа настройки режима обнуле-
ния: [1] автоматический режим и [2] ручной
режим.
См. раздел «Выбор режима обнуления среднего
расхода топлива и средней скорости», стр. 5-16.
Изменение настроек этого параметра см. в раз-
деле «Изменение настроек», стр. 5-14.
Запас хода
ПРИМЕЧАНИЕ
Отображаемый запас хода рассчитывается
по данным о расходе топлива. Показания
могут изменяться в зависимости от усло-
вий движения и от манеры езды. Значение
запаса хода является ориентировочным.
После заправки топлива значение запаса
хода обновляется.
Однако если в бак будет заправлено малое
количество топлива, показания могут
быть неточными. По возможности заправ-
ляйте бак полностью.
В некоторых случаях значение запаса хода
может изменяться при стоянке на крутом
уклоне. Это происходит из-за перемеще-
ния топлива в баке и не является призна-
ком неисправности.
Можно выбрать единицы измерения
(километры или мили).
См. раздел «Изменение настроек»,
стр. 5-14.
Средний расход топлива
ПРИМЕЧАНИЕ
Показания среднего расхода топлива
в автоматическом режиме и ручном
режиме обнуляются раздельно.
Если средний расход топлива невозможно
рассчитать, то на дисплее отображается
«---».
Данный параметр по умолчанию
установлен на автоматический режим
обнуления.
Средний расход топлива зависит от усло-
вий движения (состояния дороги, стиля
вождения и т. д.). Отображаемое значение
расхода топлива может отличаться от дей-
ствительного расхода топлива. Значение
расхода топлива является ориентировоч-
ным.
При отключении аккумуляторной батареи
настройки, выполненные как в ручном
режиме обнуления, так и в автоматиче-
ском, стираются.
Можно выбрать единицы измерения
(км/л, мили/галлон (амер. галлон),
мили/галлон (англ. галлон), л/100 км).
См. раздел «Изменение настроек»,
стр. 5-14.
Средняя скорость ПРИМЕЧАНИЕ
