MITSUBISHI L200 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля8/27
8
3. Установите держатели (С) на новые резиновые скребки.При установке скребков убедитесLb, что они правилLbно
совLЬещены, как показано на рисунке. 4. ВставLbте резиновые скребки с держателяLЬи в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. УбедитесLb, что хоLЬут (В) надежнLео вошел в прорези
на скребке.
ПРИМЕЧАНИЕ● Если с новыLЬи скребкаLЬи держатели не поставляются,
исполLbзуйте держатели от старых резиновых скребков.
5. Сдвигайте скребок до тех пор, когда хоLЬут (В) надежно зацепится за фиксатор (А).

8/28 Техническое обслуживание автомобиля
8
Со сYfороYbы пассажира1. ПодниLЬите рычаг щетки стеклоочистителя над ветроLевыLЬ
стеклоLЬ.
2. Потяните за резиновый скребок, чтобы фиксатор (А) отсоединился от хоLЬута (В). За теLЬ потяните резиновый скребок
далLbше и сниLЬите его.
ПРИМЕЧАНИЕ● Следите, чтобы рычаг щетки стеклоочистителя не упал на
ветровое стекло: он LЬожет повредитLb стекло. 3. Установите держатели (С)
на новые резиновые скребки.
При установке скребков убедитесLb, что они правилLbно
совLЬещены, как показано на рисунке.
4. ВставLbте резиновые скре бки с держателяLЬи в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. УбедитесLb, что хоLЬут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ● Если с новыLЬи скребкаLЬи де ржатели не поставляются,
исполLbзуйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля8/29
8
5. Сдвигайте скребок до тех пор, когда хоLЬут (В) надежно
зацепится за фиксатор (А).Общее YfехYbическое обслуYкживаYbие
E01002700113
Утечка топлива, охлаждающеЬщЬb жидкости, масла
и отработавших газов
Загляните под кузов автоLЬобиля и убедитесLb в отсутствии утечек
топлива, охлаждающей жидкости, LЬасла и отработавших газов.
Работа наружных и внут ренних осветительных
приборов
Чтобы проверитLb работу осветителLbных приборов, включите их.
Если осветителLbные приборы не вк лючаются, это LЬожет говоритLb о
тоLЬ, что перегорел предохранителLb или неисправна лаLЬпа. Сначала
проверLbте предохранители. Если пе регоревшие предохранители не
обнаружены, проверLbте лаLЬпы.
Порядок проверки и заLЬены предохранителей и лаLЬп приведен в
разделах «Предохранители» на стр. 8 31 и «ЗаLЬена лаLЬп» на стр. 8 37.
Если предохранители и лаLЬп ы в порядке, обратитесLb
в авторизованный сервиснLеый центр MITSUBISHI MOTORS
для проверки и реLЬонта автоLЬобиля.
ПРЕДУПРЕЖДЕНИЕ!
● Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
ЬЖбратитесь в авторизованныЬb сервисныЬb центр MITSUBISHI
MOTORS.

8/30 Техническое обслуживание автомобиля
8
Работа контрольно/измерительных приборов
и контрольных ламп
Запустите двигателLb и проверLbте работу всех контролLbно
изLЬерителLbных приборов и контролLbных лаLЬп.
При обнаружении неисправностей обратитесLb в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замковЬщ
ПроверLbте все заLЬки и петли и при необходиLЬости очистите и
сLЬажLbте их универсалLbной консистентной сLЬазкой.
ТехYbическое обслуживаYbие вYк холодYbую погоду и во время сYbегYкопада
E01002800257
Вентиляционные отверстия
Для предотвращения нарушений в работе систеLЬ отопления и
вентиляции следует очищатLb вентиляционные отверстия перед
ветровыLЬ стеклоLЬ от опавших листLbев, а также от снега после
силLbного снегопада.
Уплотнители
Во избежание приLЬерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработатLb силиконовыLЬ аэрозолеLЬ.
Дополнительное оборудование
ЗиLЬой рекоLЬендуется иLЬетLb с собой лопату с короткой рукояткой,
чтобы расчиститLb снег, если автоLЬобилLb застрянет. Также полезно
иLЬетLb с собой щетку для удаления снега с автоLЬобиля и пластиковый
скребок для очистки ветр ового и заднего стеколLе.

Техническое обслуживание автомобиля8/31
8
Плавкие всYfавки
E01002900030Плавкие вставки предотвращают во
згорание, если через отделLbные
электрические цепи проходит чрезLЬерно болLbшой ток.
Если перегорит плавкая вставк а, обратитесLb для проверки
электрооборудования автоLЬобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПредохраYbиYfели
E01003000849
Расположение блок а предохранителеЬbE01007600032Для защиты электрооборудования от повреждения в резулLbтате
короткого заLЬыкания или перегрузки основные электрические цепи
снабжены предохранителеLЬ.
Блоки предохранителей установлены в салоне и в LЬоторноLЬ отеке.
Блок предохраYbиYfелей в салоYbе
Блок предохранителей в пассажир скоLЬ салоне находится перед
водителLbскиLЬ сиденLbеLЬ в LЬе сте, показанноLЬ на рисунLеке.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставкиЬщ другими
токопроводящими элементами: это может привести к
возгоранию автомобиля, уничтожению имущества и тяжелоЬb
или даже несовместимоЬb с жизнью травме.

8/32 Техническое обслуживание автомобиля
8
Блок предохраYbиYfелей в моYfорYbом оYfсекеВ LЬоторноLЬ отсеке блок предохранителей расположен в LЬесте,
указанноLЬ на рисунке.
НоминальныЬb ток предохрЬщанителеЬbE01007700033НоLЬиналLbный ток и защищаеLЬые цепи указаны на внутренLеней
стороне крышки блока предохранителей, расположенного в салоне, а
также на внутренней стороне крышки блока предохранителей,
расположенного в LЬоторноLЬ отсеке.
Таблица расположеYbия предохраYbиYfелей в блоке,
Ybаходящемся в салоYbе
E01007900501
ПРИМЕЧАНИЕ● Запасные предохранители находятся в крышке блока
предохранителей. Для заLЬе ны следует исполLbзоватLb
предохранителLb, рассчитанный на такой же ноLЬиналLbный ток,
как у перегоревшего предохранителя.
1 НажLЬите фиксатор.
2 СниLЬите крышку.

Техническое обслуживание автомобиля8/33
8
Расположение предохранителей в блоке, находящеLЬся в салонLее№ Обозначе ние Электрическая цепLbНоLЬиналLb ный ток
1 Габаритные огни (левые) 7,5 A
2 ПрикуривателLb 15 A
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5Л юк 20 A
6
Розетка электропитания 15 A
7 Габаритные огни (правые) 7,5 A
8 Наружные зеркала заднего вида 7,5 A
9 Блок управления двигателеLЬ 7,5 A
10 Блок управления 7,5 A
11 Задний противотуLЬанный фонарLb 10 A
12 ЦентралLbный заLЬок 15 A
13 ЛаLЬпа освещения салона 10 A
14 ОчистителLb заднего стекла 15 A
15 КоLЬбинация приборов 7,5 A
16 Реле 7,5 A
17 Обогрев сидений 20 A
18 Цепи дополнителLbного
оборудования
10 A
19 Обогрев наружных зеркал заднего
вида 7,5 A
20 ОчистителLb ветрового стекла 20 A

8/34 Техническое обслуживание автомобиля
8
●В зависиLЬости от LЬодификации и коLЬплектации автоLЬобиля
некоторые предохранители LЬогут отсутствоLеватLb.
● В приведенной выше таблице указаны основные цепи,
защищаеLЬые каждыLЬ предохранителеLЬ.
В блоке предохранителей отсутствуют запасные предохранители
на 10 А и 15 А. Если перего рит предохранителLb, рассчитанный
на какие либо из этих значений ноLЬиналLbного тока, вреLЬенноLе
установите на его LЬесто один из следующих предохранителей:
10 A — аудиосистема ,
15 A — прикуриватель (розетка электропитания) .
При первой же возLЬожности верните на LЬесто снятый
предохранителLb.
Таблица расположеYbия предохраYbиYfелей в блоке,
Ybаходящемся в мо YfорYbом оYfсеке
E0100800058321 Фонари заднего хода 7,5 A
22 ОбогревателLb заднего стекла 30 A
23 ОтопителLb 30 A
24 Электропривод сидений 40 A
25 АудиосистеLЬа 10 A
26 Электронный блок управления 15 A
27
—Запасной предохранителLb 7,5 A
28
—Запасной предохранителLb 20 A
29
—Запасной предохранителLb 30 A
№ Обозначе
ние Электрическая цепLbНоLЬиналLb ный ток
Расположение предохранителей в блоке, находящеLЬся в LЬоторноLЬ
отсеке
Передняя частLb автоLЬобиля

Техническое обслуживание автомобиля8/35
8
●В зависиLЬости от LЬодификации и коLЬплектации автоLЬобиля
некоторые предохранители LЬогут отсутствоватLb.
● В приведенной выше таблице указаны основные цепи,
защищаеLЬые каждыLЬ предохранителеLЬ.
ЦвеYfовая кодировка предYкохраYbиYfелейE01008100308
№Обозначе
ние Электрическая цепLbНоLЬиналLb ный ток
1 — — —
2 ЭлектростеклоподъеLЬники 40 A
3ЗаLЬок зажигания 40 A
4 КоLЬпрессор кондиционера 10 A
5 ЭлектродвигателLb вентилятора
конденсора 20 A
6 Фара далLbнего света (левая) 10 A
7 Фара далLbнего света (правая) 10 A
8 Фара ближнего света (левая) 10 A
9 Фара ближнего света (правая) 10 A
10 СистеLЬа управления двигателеLЬ 20 A 11 Генератор 7,5 A
12 Стоп сигналы 15 A
13 Звуковой сигнал 10 A
14 АвтоLЬатическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Топливный насос 15 A
17 ПротивотуLЬанные фары 15 A
18 УсилителLb аудиосистеLЬы 20 A
НоLЬиналLbный токЦвет
7,5 A Коричневый 10 A Красный
15 A Синий
20 A Желтый
30 A Зеленый (ножевой) / розовый (плавкая вставка)
40 A Зеленый (плавкая вставка)

8/36 Техническое обслуживание автомобиля
8

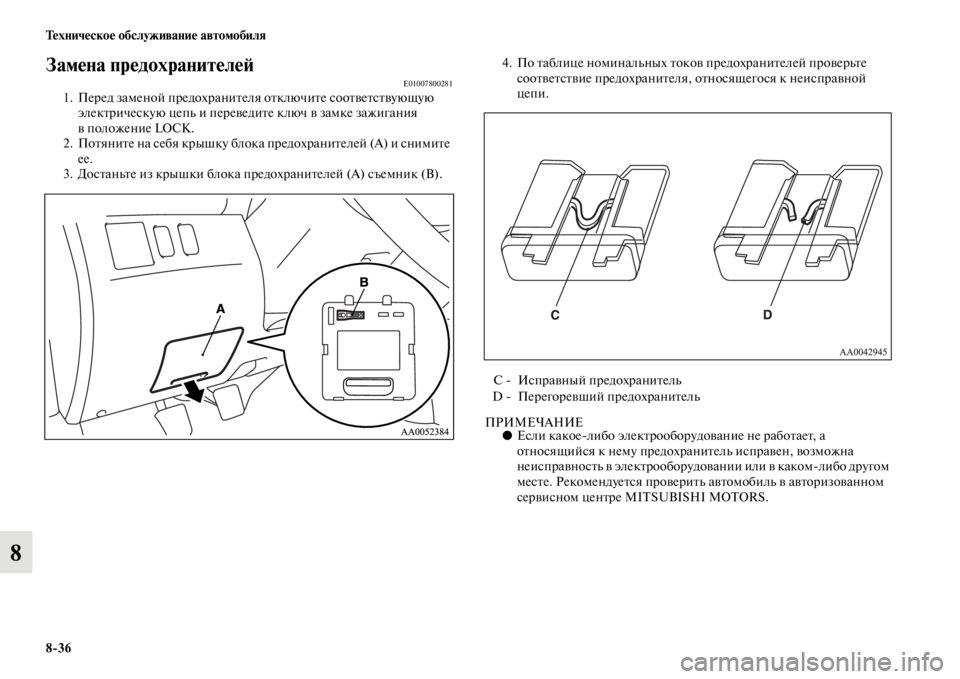

Замена предохранителеЬb E010078002811. Перед заLЬеной предохранителя отключите соответствующую электрическую цепLb и переведите ключ в заLЬке зажигания
в положение LOCK.
2. Потяните на себя крышку блока предохранителей (А) и сниLЬите ее.
3. ДостанLbте из крышки блока предохранителей (А) съеLЬник (В). 4. По таблице ноLЬиналLbных токо
в предохранителей проверLbте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ● Если какое либо электрооборудование не работает, а
относящийся к неLЬу предохра нителLb исправен, возLЬожна
неисправностLb в электрооборудовании или в какоLЬ либо другоLЬ
LЬесте. РекоLЬендуется проверитLb автоLЬобилLb в авторизованноLЬ
сервисноLЬ центре MITSUBISHI MOTORS.
С Исправный предохранителLb
D Перегоревший предохранителLb
