Page 21 of 440
Заправка топлива в бак
Общие сведения 2-3
2E00200204667
75 л.
1. Перед заправкой топливом выключите дви- гатель.
2. Заливная горловина топливного бака распо- лагается сзади, на левой стороне автомо-биля. Откройте лючок заливной горловины топливного бака с помощью рычага, распо-ложенного под панелью приборов(только автомобили типов 1, 2).

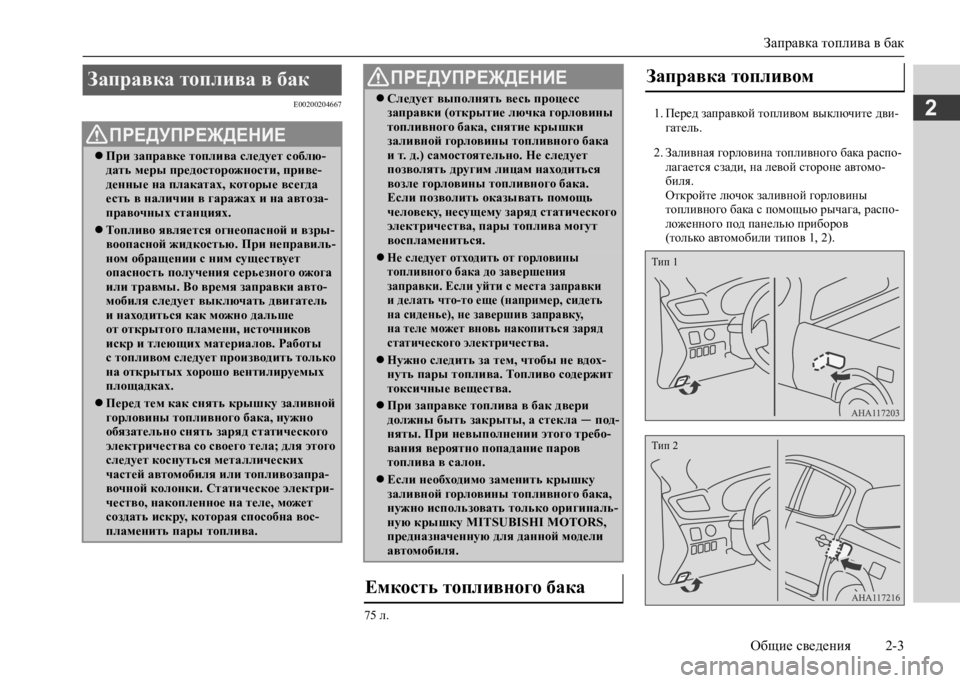

Заправка топлива в бак
ПРЕДУПРЕЖДЕНИЕ
При заправке топлива следует соблю- дать меры предосторожности, приве-денные на плакатах, которые всегда есть в наличии в гаражах и на автоза-правочных станциях.
Топливо является огнеопасной и взры- воопасной жидкостью. При неправиль-ном обращении с ним существует опасность получения серьезного ожога или травмы. Во время заправки авто-мобиля следует выключать двигатель и находиться как можно дальше от открытого пламени, источников искр и тлеющих материалов. Работы с топливом следует производить только на открытых хорошо вентилируемых площадках.
Перед тем как снять крышку заливной горловины топливного бака, нужно обязательно снять заряд статического электричества со своего тела; для этого следует коснуться металлических частей автомобиля или топливозапра-вочной колонки. Статическое электри-чество, накопленное на теле, может создать искру, которая способна вос-пламенить пары топлива.
Следует выполнять весь процесс заправки (открытие лючка горловины топливного бака, снятие крышки заливной горловины топливного бака и т. д.) самостоятельно. Не следует позволять другим лицам находиться возле горловины топливного бака. Если позволить оказывать помощь человеку, несущему заряд статического электричества, пары топлива могут воспламениться.
Не следует отходить от горловины топливного бака до завершения заправки. Если уйти с места заправки и делать что-то еще (например, сидеть на сиденье), не завершив заправку, на теле может вновь накопиться заряд статического электричества.
Нужно следить за тем, чтобы не вдох- нуть пары топлива. Топливо содержит токсичные вещества.
При заправке топлива в бак двери должны быть закрыты, а стекла — под- няты. При невыполнении этого требо-вания вероятно попадание паров топлива в салон.
Если необходимо заменить крышку заливной горловины топливного бака, нужно использовать только оригиналь-ную крышку MITSUBISHI MOTORS, предназначенную для данной модели автомобиля.
Емкость топливного бака
ПРЕДУПРЕЖДЕНИЕЗаправка топливом
Тип 1
Тип 2
Page 22 of 440
Заправка топлива в бак
2-4 Общие сведения
2
3. Автомобили типов 1, 2 Откройте заливную горловину топливного бака, медленно поворачивая крышку против часовой стрелки.
Автомобили типа 3 Откройте колпачок (1). Вставьте ключ в крышку (2) и разблокируйте ее.Поверните крышку и снимите ее.
4. Вставляйте заправочный пистолет как можно глубже внутрь заливной горловины топливного бака.
1: открыть 2: закрыть
Тип 1
Тип 2
ПРЕДОСТЕРЕЖЕНИЕ
Поскольку система питания может нахо- диться под давлением, следует открывать крышку заливной горловины топливного бака медленно. Таким образом, давление или разрежение, которые могут возникнуть в топливном баке, плавно сравняются с атмосферным давлением. Если слышится шипение, не открывать крышку до тех пор, пока оно не прекратится; в противном слу-чае топливо может выплеснуться наружу и попасть на Вас или на окружающих.
Тип 3ПРИМЕЧАНИЕ
На время заправки топливом повесьте крышку заливной горловины топливного бака на крюк (A), расположенный на вну-тренней стороне лючка заливной горловины.
На время заправки топливом поместите крышку заливной горловины топливного бака в держатель, расположенный на вну-тренней стороне лючка заливной горловины.
ПРЕДОСТЕРЕЖЕНИЕ
Не отклонять пистолет от оси отверстия заливной горловины топливного бака.
Тип 1
Тип 2
Page 23 of 440
Посадка в автомобиль и высадка из него*
Общие сведения 2-5
2
5. Когда подача топлива из заправочного пистолета автоматически прекратится, заправка топливом должна быть завершена. 6. Автомобили типов 1, 2 Чтобы закрыть крышку заливной горловины топливного бака, медленно вращайте ее по часовой стрелке, пока не услышите щелчки, затем аккуратно закройте лючок заливной горловины топливного бака.Автомобили типа 3Чтобы закрыть крышку заливной горловины топливного бака, медленно вращайте ее по часовой стрелке, пока не услышите щелчки, затем поверните ключ по часовой стрелке, чтобы заблокировать крышку.
E00205800080
E00200302606
Рекомендуется обратиться в авторизованный сервисный центр MITSUBISHI MOTORS.
Установка аксессуаров и дополнительного оборудования должна производиться в стро-гом соответствии с нормативными докумен-тами, действующими в стране, где эксплуатируется автомобиль, а также в соот- ветствии с руководствами и с учетом преду-преждений, содержащихся в сопроводительной документации к аксес-суарам и оборудованию. Неправильное подключение дополнитель- ного электрооборудования может привести к пожару. Поэтому обязательно прочтите раздел «Модернизация/изменения в элек-тросистеме или системе питания» в настоя-щем руководстве. При установке радиоприемника за необхо- димой информацией (касательно частоты, мощности, порядка установки) рекоменду-ется обращаться в авторизованный сервис-ный центр MITSUBISHI MOTORS.Несоответствующие частота, выходная мощность и порядок монтажа могут отрица-тельно сказаться на работе других электрон-ных устройств, а также снизить уровень безопасности при эксплуатации автомобиля. При работе мобильного телефона и радио- приемника внутри автомобиля без наруж-ной антенны возникают электромагнитные помехи, которые могут привести к опасным нарушениям в работе автомобиля. Запрещается использование шин и колес- ных дисков, не соответствующих техниче-ским характеристикам автомобиля.Размерность колесных дисков и шин ука-зана в главе «Технические характеристики».
Посадка в автомобиль
и высадка из него*
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поскальзывания и повреж- дения лакокрасочного покрытия запреща-ется наступать на боковую накладку порога (A).
Установка дополнитель-
ного оборудования
ПРЕДОСТЕРЕЖЕНИЕ
Автомобиль оборудован диагностиче- ским разъемом для проверки и обслужи-вания электронной системы управления.Запрещается подключать к этому разъему какие-либо устройства, кроме диагности-ческого прибора для проверки и обслужи-вания системы.При невыполнении этого требования аккумуляторная батарея может быть раз-ряжена, электронные компоненты автомо-биля могут не работать или возникнут другие непредвиденные неисправности.Кроме того, неисправности, возникшие вследствие подключения к диагностиче-скому разъему какого-либо другого устройства, кроме диагностического при-бора, не будут покрываться гарантией производителя автомобиля.
Page 24 of 440
Модернизация/изменения в электросистеме или системе питания
2-6 Общие сведения
2В продаже доступен широкий ассортимент дополнительного (опционного) оборудования и запасных частей разных производителей, поэ- тому для компании MITSUBISHI MOTORS и ее официальных дилеров не представляется воз-можным проверить, как подсоединение или установка подобных запчастей отражается на безопасности эксплуатации автомобиля.
Многие детали официально разрешены для использования, например имеют марки-ровку General operators permit («Официальное разрешение на использование детали») или есть официальное одобрение конструкции детали либо операции подсоединения или установки узла. Но даже эти официальные разрешения не могут служить гарантией того, что установка деталей никак не отразится на безопасности эксплуатации автомобиля.
Просим также учитывать, что, как правило, не существует никаких юридических обяза-тельств в отношении неоригинальной детали со стороны продающей ее компании или зако-нодательных норм, налагающих такие обяза-тельства на кого-либо. Максимальная надежность обеспечивается только в том слу-чае, если детали (ОРИГИНАЛЬНЫЕ запасные части и аксессуары MITSUBISHI MOTORS) были рекомендованы и получены в авторизованном сервисном центре MITSUBISHI MOTORS, а их установка осу-ществлялась в авторизованном сервисном цен-тре MITSUBISHI MOTORS. То же самое относится к внесению любых изменений в кон-струкцию автомобилей MITSUBISHI. В целях
безопасности не вносите в конструкцию ника- ких изменений, помимо тех, которые рекомен-дуются авторизованными сервисными центрами MITSUBISHI MOTORS.
E00200401525
MITSUBISHI MOTORS выпускает безопасные в эксплуатации, высококачественные автомо-били. Для поддержания безопасности и высо-кого качества автомобиля очень важно, чтобы устанавливаемое дополнительное оборудование и вносимые в конструкцию изменения, затраги-вающие электросистему и систему питания, соответствовали рекомендациям компании MITSUBISHI MOTORS.
E00200501715
Компания MITSUBISHI MOTORS сделала все возможное для достижения высочайшего каче-ства и надежности своих автомобилей.Используйте только ОРИГИНАЛЬНЫЕ запас-ные части MITSUBISHI MOTORS, конструкция и качество изготовления которых позволяют сохранить автомобиль MITSUBISHI в опти-мальном техническом состоянии. ОРИГИ-НАЛЬНЫЕ запасные части маркируются приведенным ниже знаком и есть в наличии во всех авторизованных сервисных центрах MITSUBISHI MOTORS.
Важная информация!
Модернизация/изменения
в электросистеме или
системе питания
ПРЕДОСТЕРЕЖЕНИЕ
В случае повреждения проводов в резуль- тате соприкосновения с кузовом автомо-биля или использования неправильных методов установки (не устанавливаются плавкие предохранители и т. п.) электрон-ные узлы могут быть повреждены, что способствует риску возгорания или вызы-вает неисправности, которые могут при-водить к опасным последствиям.
Оригинальные запасные
части
Page 25 of 440
Указания по безопасному обращению с отработанными маслами и информация по их утилизации
Общие сведения 2-7
2
E00200601426
Законом запрещено загрязнять канализацион- ные стоки, водоемы и почву. Пользуйтесь услу-гами официальных центров по сбору отработанного масла и автомастерских, осна-щенных оборудованием для утилизации отрабо-танного масла и использованных масляных фильтров. В случае сомнений обращайтесь в местные органы власти за рекомендациями по утилизации отработанного масла.
E00201301084
E00205900036
Автомобиль оборудован регистратором данных о событиях (EDR).Основное назначение регистратора данных о событиях (EDR) состоит в том, чтобы при столкновениях и приравненных к ним ситу-ациях, таких как срабатывание подушки безо-
пасности или удар о препятствие на дороге, регистрировать данные, которые помогают понять работу систем автомобиля.Регистратор данных о событиях (EDR) рассчи- тан на регистрацию данных систем управления динамикой и обеспечения безопасности за короткий промежуток времени, обычно не более 30 секунд.
Регистратор данных о событиях (EDR) настоя- щего автомобиля регистрирует следующие дан-ные:
работу различных систем автомобиля; степень нажатия водителем педали акселе- ратора и (или) тормоза; скорость движения автомобиля.
Эти данные помогают лучше понять обстоя- тельства столкновения и получения травм.
Указания по безопасному
обращению с отработан-
ными маслами и информа-
ция по их утилизации
ПРЕДУПРЕЖДЕНИЕ
Продолжительный и многократный контакт кожи с отработанным маслом может стать причиной серьезных забо-леваний кожного покрова, включая дерматит и рак.
По возможности следует не допускать контакта отработанного масла с кожей и тщательно промывать кожу в случае попадания масла.
Необходимо хранить отработанные масла в недоступном для детей месте.
Охрана окружающей среды
Информация по утилиза-
ции использованных акку-
муляторных батарей
В Вашем автомобиле есть аккумуля- торные батареи.Запрещается их выбрасывать вместе с бытовыми отходами.Для надлежащего обслуживания, вос-становления или переработки исполь-зованных аккумуляторных батарей их следует сдавать в соответствующие пункты приема с соблюдением дей-ствующего в Вашей стране законода-тельства и Директив 2006/66/EC.Благодаря правильной утилизации использованных аккумуляторных батарей Вы будете способствовать эко-номии значительных ресурсов и пре-дотвратите ущерб здоровью людей и окружающей среде, который может быть нанесен в результате неверного обращения с отходами.
Регистрация данных
о событии
ПРИМЕЧАНИЕ
Данные регистрируются только при наступлении определенных условий. Данные не регистрируются при обычных условиях движения. Также не регистриру-ются личные данные (например, Ф. И. О., пол, возраст и место дорожно-транспорт-ного происшествия). В то же самое время другие стороны, например правоохрани-тельные органы, могут совмещать дан-ные регистратора данных о событиях (EDR) с личными данными, собирае-мыми в рамках процесса расследования дорожно-транспортного происшествия.
Page 26 of 440
Регистрация данных о событии
2-8 Общие сведения
2
Для считывания данных из регистратора дан- ных о событиях (EDR) требуется специальное оборудование и доступ к автомобилю или реги-стратору данных о событиях (EDR). Помимо производителя автомобиля, данные из регистра- тора данных о событиях (EDR) могут считать и другие стороны, например правоохранитель-ные органы, имеющие в своем распоряжении специальное оборудование и доступ к автомо-билю или регистратору данных о событиях (EDR).
Page 27 of 440
3
Запирание и отпирание дверей
Ключи ............................................................................................ 3-2 Ярлычок с номером ключа ....................................... ................... 3-2 Электронный иммобилайзер (противоугонная система,блокирующая запуск двигателя) ................................. ............ 3-3 Система дистанционного управления замками дверей* .......... 3- 4 Система дистанционного управления автомобилем* .............. 3 -7 Двери ......................................................... .................................. 3-14 Центральный замок ............................................. ...................... 3-15 Система Dead Lock* ............................................ ...................... 3-17 Блокировка отпирания замков задних дверей из салона (модификация Double cab) ...................................... .............. 3-18 Задний борт ................................................... ............................. 3-19 Механические стеклоподъемники* ................................ .......... 3-20 Электростеклоподъемники* ...................................... ............... 3-20
Page 28 of 440
Ключи
3-2 Запирание и отпирание дверей
3
E00300104654
E00312701092
Номер ключа выбит на ярлычке (см. рисунок). Запишите номер ключа, после чего отсоедините ярлычок от ключа и храните отдельно, чтобы в случае утери оригинального ключа иметь воз-можность заказать дубликат в авторизованном сервисном центре MITSUBISHI MOTORS.
Ключи
1: главный ключ 2: ключ автомобиля с системой дистанци-онного управления замками дверей3: электронный ключ4: вспомогательный ключ
ПРЕДУПРЕЖДЕНИЕ
Запрещается нажимать кнопки ключа во время перелета на самолете. При нажатии кнопки ключ излучает электромагнитные волны, которые могут негативно сказаться на работе бортовых систем самолета.При переносе ключа в сумке следует предотвратить вероятность случай-ного нажатия кнопок.
Ключ Ключ автомобиля с систе- мой дистанционного уп-равлениязамкамидверей
Электронный ключ
ПРИМЕЧАНИЕ
Ключ (за исключением вспомогательного) является электронным устройством со встроенным передатчиком сигналов. Во избежание его повреждения соблю-дайте следующие требования:
• Не оставляйте ключ в местах, где он может подвергнуться длительному воз-действию прямых солнечных лучей, например на панели приборов.
• Не разбирайте ключ и не вносите изме- нений в его конструкцию.
• Не изгибайте ключ и не подвергайте его сильным ударам.
• Не допускайте попадания на ключ воды.
• Храните ключ вдали от магнитных пред- метов, таких как магнитный держатель ключей.
• Храните ключ вдали от аудиосистем, персональных компьютеров, телевизо- ров и других электроприборов, генери-рующих магнитные поля.
• Храните ключ вдали от устройств с силь- ным электромагнитным излучением, таких как мобильные телефоны, беспро-водные устройства и высокочастотное оборудование (включая медицинскую аппаратуру).
• Запрещается очищать ключ с помощью ультразвука и т. п.
• Не оставляйте ключ в местах, где он может подвергнуться воздействию высо-кой температуры или влажности.
Двигатель не запустится, если идентифи- кационный код, зарегистрированный в иммобилайзере, не совпадает с кодом ключа. Более подробные сведения о поль-зовании ключами приведены в разделе «Электронный иммобилайзер».
В случае утери одного из ключей во избе- жание кражи как можно скорее обрати-тесь в авторизованный сервисный центр MITSUBISHI MOTORS.
Ярлычок с номером ключа
ПРИМЕЧАНИЕ
Page 29 of 440
Электронный иммобилайзер (противоугонная система, блокирующая запуск двигателя)
Запирание и отпирание дверей 3-3
3
E00300204020
Электронный иммобилайзер значительно сни- жает вероятность угона автомобиля. Назначе-ние этой системы — блокировать запуск двигателя, если его пытаются осуществить посторонние лица. Успешный запуск двигателя возможен (при определенных условиях) только с помощью ключа, зарегистрированного в системе иммобилайзера.
Электронный иммобилай-
зер (противоугонная
система, блокирующая
запуск двигателя)
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается вносить какие-либо измене- ния и усовершенствования в систему иммобилайзера: в результате этих дей-ствий иммобилайзер может выйти из строя.
ПРИМЕЧАНИЕ
Автомобили без системы дистанцион- ного управления автомобилемВ перечисленных ниже случаях система может не считать код с зарегистрирован-ного ключа.
• Если ключ касается кольца или другого металлического либо магнитного пред-мета
• Если ключ касается металлической части другого ключа
ПРИМЕЧАНИЕ
• Если ключ касается другого ключа иммобилайзера или находится в непосредственной близости от него, в том числе и от ключа другого автомо-биля
В этом случае снимите с ключа посто- ронний предмет или другой ключ. После этого снова попытайтесь запустить дви-гатель. Если двигатель не запускается, рекомендуется обратиться в авторизо-ванный сервисный центр MITSUBISHI MOTORS.
Автомобили с системой дистанцион- ного управления автомобилемЕсли двигатель не запускается, рекомен-дуется обратиться в авторизованный сер-висный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Page 30 of 440
Система дистанционного управления замками дверей*
3-4 Запирание и отпирание дверей
3E00300305031Нажатием кнопок на ключе производится запи- рание и отпирание всех дверей.Пульт на ключе также позволяет управлять наружными зеркалами заднего вида (для авто-мобилей с электроприводом складывания наружных зеркал заднего вида).
Нажмите кнопку LOCK (ЗАПИРАНИЕ) (1). После этого все двери будут заперты. Указатели поворота мигнут один раз. Если при запирании дверей выключатель лампы освещения салона находится в среднем положении ( ), лампа освещения салона также мигнет один раз.
Нажмите кнопку UNLOCK (ОТПИРАНИЕ) (2). После этого все двери будут отперты. Если при отпирании дверей выключатель лампы освеще- ния салона находится в среднем ( ) положении, эта лампа включится примерно на 15 секунд, а указатели поворотов мигнут два раза.
В случае потери одного из главных клю- чей, ключей автомобиля с системой дис-танционного управления замками дверей или электронных ключей как можно ско-рее обратитесь в авторизованный сервис-ный центр MITSUBISHI MOTORS.См. раздел «Ключи», стр. 3-2.Для этого предоставьте автомобиль и все оставшиеся ключи в авторизованный сер-висный центр MITSUBISHI MOTORS.Если Вам нужен дополнительный ключ, предоставьте в авторизованный сервис-ный центр MITSUBISHI MOTORS авто-мобиль и все имеющиеся у Вас ключи. Все ключи необходимо перерегистриро-вать в электронном блоке иммобилайзера.Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Автомобили с системой дистанцион- ного управления автомобилемПри неисправности электронного иммо-билайзера отобразится предупреждаю-щее сообщение. Включите режим работы OFF, а затем вновь запустите двигатель. Если после выполнения указанной опера-ции предупреждающее сообщение не исчезает, обратитесь в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ Система дистанционного
управления замками
дверей*
1: кнопка LOCK (ЗАПИРАНИЕ) 2: кнопка UNLOCK (ОТПИРАНИЕ)3: индикатор
Запирание
Ключ автомобиля с системой дистан-ционного управле-ния замками дверей
Электронный ключ
Отпирание
ПРИМЕЧАНИЕ
Для автомобилей с выключателем склады- вания наружных зеркал заднего вида воз-можно складывание и возврат зеркал заднего вида в рабочее положение с помо-щью пульта дистанционного управления при запирании и отпирании автомобиля. См. раздел «Наружные зеркала заднего вида», стр. 6-9.
Если в течение примерно 30 секунд после нажатия кнопки UNLOCK(ОТПИРАНИЕ) (2) ни одна дверь не будет открыта, двери вновь автоматически будут заперты.
Работу системы дистанционного управле- ния замками дверей можно изменить, как указано ниже.Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
• Изменить интервал до повторного авто- матического запирания дверей после нажатия кнопки UNLOCK (ОТПИРА-НИЕ).
• Установить подтверждение (мигание указателей поворотов) только во время запирания или только во время отпира-ния дверей.
