MITSUBISHI L200 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля 10-33
10
3. Определите положение заменяемой лампы.
4. Дневные ходовые огни
Поверните патрон (D) против часовой стрелки и извлеките его, а затем нажмите на защелку (F) и отсоедините лампу (G) от патрона.
Противотуманные фары Нажимая на защелку (H), отсоедините разъем (I) от лампы, а затем поверните лампу против часовой стрелки и извлеките ее.
5. Лампа устанавливается в порядке, обратном порядку снятия.
E010042031421. Откройте задний борт.(См. раздел «Задний борт», стр. 3-19.)2. Выверните болты (А) крепления заднего комбинированного фонаря.
* : передняя часть автомобиля
D: дневные ходовые огни E: противотуманные фары
ПРИМЕЧАНИЕ
 При установке пистона (B) сначала вставьте часть (J) пистона в отверстие, а затем нажмите на часть (K).
Задний комбинированный
фонарь

Замена ламп

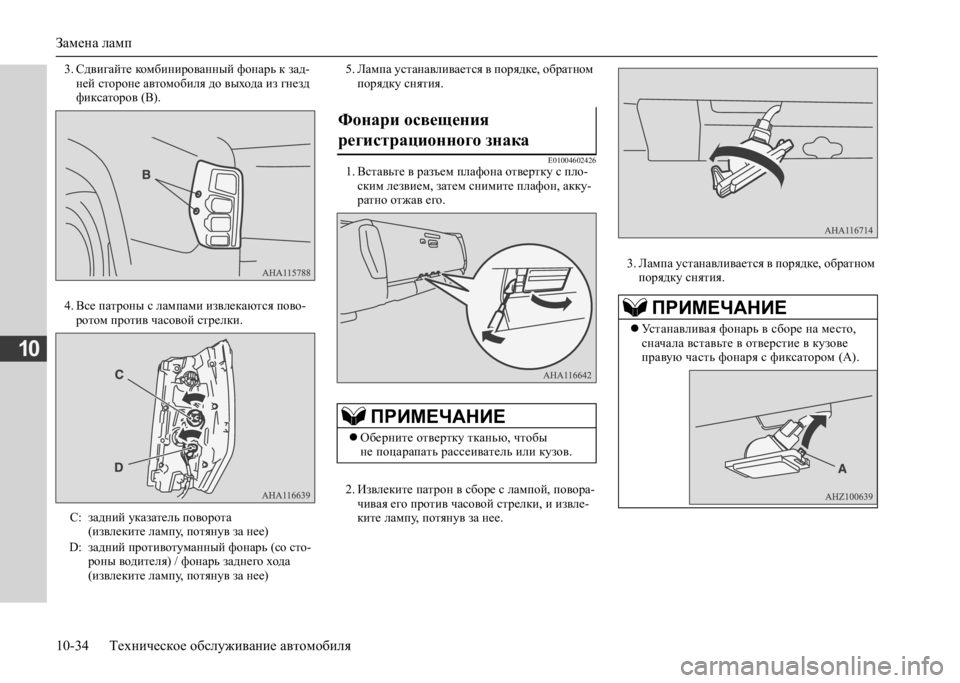

10-34 Техническое обслуживание автомобиля
10
3. Сдвигайте комбинированный фонарь к зад- ней стороне автомобиля до выхода из гнезд фиксаторов (В).
4. Все патроны с лампами извлекаются пово- ротом против часовой стрелки.
5. Лампа устанавливается в порядке, обратном порядку снятия.
E010046024261. Вставьте в разъем плафона отвертку с пло-ским лезвием, затем снимите плафон, акку-ратно отжав его.
2. Извлеките патрон в сборе с лампой, повора- чивая его против часовой стрелки, и извле-ките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном порядку снятия.
С: задний указатель поворота (извлеките лампу, потянув за нее) D: задний противотуманный фонарь (со сто- роны водителя) / фонарь заднего хода(извлеките лампу, потянув за нее)
Фонари освещения
регистрационного знака
ПРИМЕЧАНИЕ
 Оберните отвертку тканью, чтобы не поцарапать рассеиватель или кузов.
ПРИМЕЧАНИЕ
 Устанавливая фонарь в сборе на место, сначала вставьте в отверстие в кузове правую часть фонаря с фиксатором (A).

Замена ламп
Техническое обслуживание автомобиля 10-35
10
E010105011171. Вставьте в разъем плафона отвертку с пло- ским лезвием, затем снимите плафон, акку-ратно отжав его.Извлеките лампу из держателя.
Автомобили без системы
« ЭРА-ГЛОНАСС»
Автомобили с системой
« ЭРА-ГЛОНАСС»
2. Лампа устанавливается в порядке, обратном порядку снятия.
Автомобили без системы
« ЭРА-ГЛОНАСС»
Автомобили с системой
« ЭРА-ГЛОНАСС»
Передняя лампа освещения
салона и лампы местной
подсветки
ПРИМЕЧАНИЕ
 Оберните отвертку тканью, чтобы не поцарапать плафон.
ПРИМЕЧАНИЕ
 При установке плафона совместите выступ (А) с отверстиями в корпусе фонаря.

Замена ламп
10-36 Техническое обслуживание автомобиля
10
E010049015071. Вставьте в разъем плафона отвертку с плоским лезвием, затем снимите плафон, аккуратно отжав его. Извлеките лампу из держателя.
2. Лампа устанавливается в порядке, обратном порядку снятия.
E01006101516
Для замены ламп обратитесь в авторизованный сервисный центр MITSUBISHI MOTORS.
Задняя лампа освещения салона
ПРИМЕЧАНИЕ
 Оберните отвертку тканью, чтобы не поцарапать плафон.
ПРИМЕЧАНИЕ
 При установке плафона совместите 2 выступа с отверстиями в корпусе фонаря.
Лампа подсветки вещевого
ящика панели приборов

11
1Технические характеристики
Идентификационные таблички и надписи ............................... 11-2 Габаритные размеры автомобиля ................................. ............. 11-3 Эксплуатационные характеристики автомобиля .................... . 11-7 Весовые параметры автомобиля .................................. ............. 11-7 Технические характеристики двигателя .......................... ....... 11-10 Электрооборудование ........................................... .................... 11-10 Шины и колесные диски ......................................... ................. 11-11 Расход топлива ................................................ .......................... 11-11 Заправочные объемы ............................................ .................... 11-12

Идентификационные таблички и надписи
11-2 Технические характеристики
11
E01100105672
Расположение идентификационного номера автомобиля показано на рисунке.
E01102200135
Информационная табличка с данными автомо-биля закреплена в месте, указанном на рисунке.
На табличке указаны код модели автомобиля, модель двигателя, модель коробки передач, код цвета кузова и т. д.При заказе запасных частей пользуйтесь указан-ными кодовыми номерами.
E01102500125
Модель и номер двигателя выбиты на блоке цилиндров двигателя (см. рисунок).
Идентификационные
таблички и надписи
Идентификационный номер
автомобиля (VIN)
Информационная табличка
с данными автомобиля
1: код модели автомобиля 2: код модели двигателя3: код модели коробки передач4: передаточное число главной передачи5: код цвета кузова6: код отделки салона7: код дополнительного оборудования
Модель/номер двигателя

Габаритные размеры автомобиля
Технические характеристики 11-3
11
E01100205279
Габаритные размеры автомобиля
Модификация Club cab

Габаритные размеры автомобиля
11-4 Технические характеристики
11
Минимальный радиус разворота
Модификация Club cab
1Колея передних колес 1520 мм
2Габаритная ширина 1815 мм
3Передний свес 885 мм
4Колесная база 3000 мм
5Задний свесбез заднего бампера 1330 мм
с задним бампером 1410 мм
6Габаритная длина
без заднего бампера 5215 мм
с задним бампером 5295 мм
7Дорожный просвет (без нагрузки) 205 мм
8Габаритная высота (без нагрузки) 1780 мм
9Колея задних колес 1515 мм
10Длина грузовой платформы 1850 мм
11Ширина грузовой платформы 1470 мм
12Погрузочная высота 850 мм
По внешнему габариту кузова 6,3 м
По колее наружного колеса 5,9 м

Габаритные размеры автомобиля
Технические характеристики 11-5
11
Модификация Double cab

Габаритные размеры автомобиля
11-6 Технические характеристики
11
Минимальный радиус разворота
Модификация Double cab
1Колея передних колес 1520 мм
2Габаритная ширина 1815 мм
3Передний свес 885 мм
4Колесная база 3000 мм
5Задний свесбез заднего бампера 1340 мм
с задним бампером 1420 мм
6Габаритная длина
без заднего бампера 5225 мм
с задним бампером 5305 мм
7Дорожный просвет (без нагрузки) 200 мм *1, 205 мм*2, 220 мм*3
8Габаритная высота (без нагрузки) 1775 мм *1, 1780 мм*2, 1795 мм*3
9Колея задних колес 1515 мм
10Длина грузовой платформы 1520 мм
11Ширина грузовой платформы 1470 мм
12Погрузочная высота 845 мм *1, 850 мм*2, 865 мм*3
*1: автомобили с шинами размерностью 245/70 R16 111S RF.
*2: автомобили с шинами размерностью 265/60 R18 110H.
*3: автомобили с шинами размерностью 205 R16C 8PR 110/108R.
По внешнему габариту кузова 6,3 м
По колее наружного колеса 5,9 м
