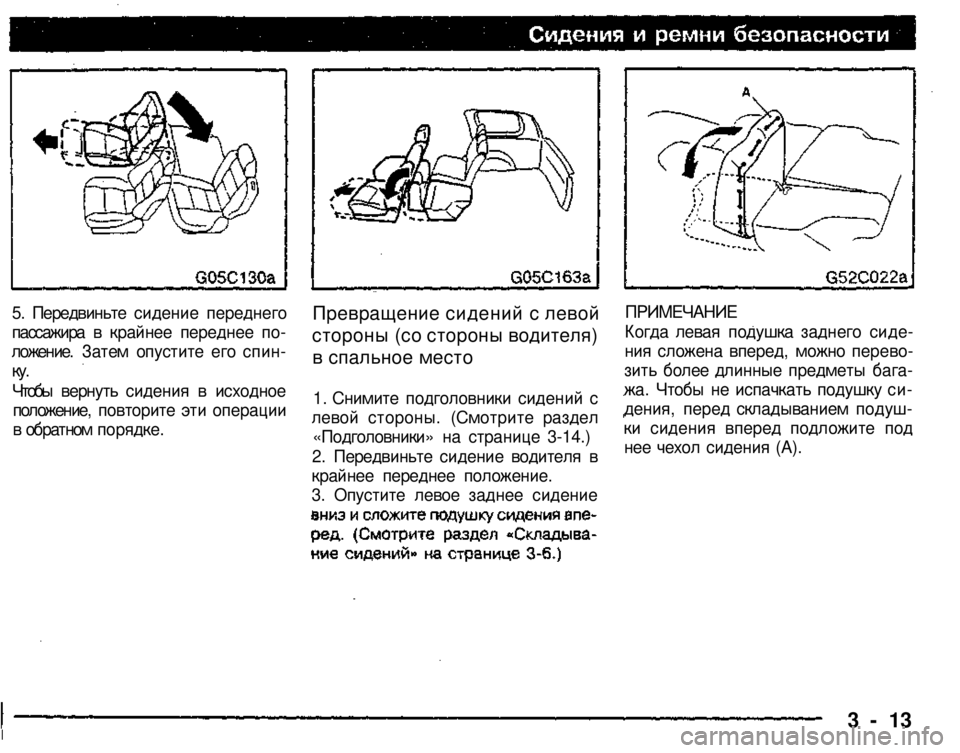

Превращение сидений с левой
стороны (со стороны водителя)
в спальное место
1. Снимите подголовники сидений с
левой стороны. (Смотрите раздел
«Подголовники» на странице 3-14.)
2. Передвиньте сидение водителя в
крайнее переднее положение.
3. Опустите левое заднее сидение
5. Передвиньте сидение переднего
пассажира в крайнее переднее по
ложение. Затем опустите его спин
ку.
Чтобы вернуть сидения в исходное
положение, повторите эти операции
в обратном порядке.
ПРИМЕЧАНИЕ
Когда левая подушка заднего сиде
ния сложена вперед, можно перево
зить более длинные предметы бага
жа. Чтобы не испачкать подушку си
дения, перед складыванием подуш
ки сидения вперед подложите под
нее чехол сидения (А).
3 - 13
Page 42 of 243

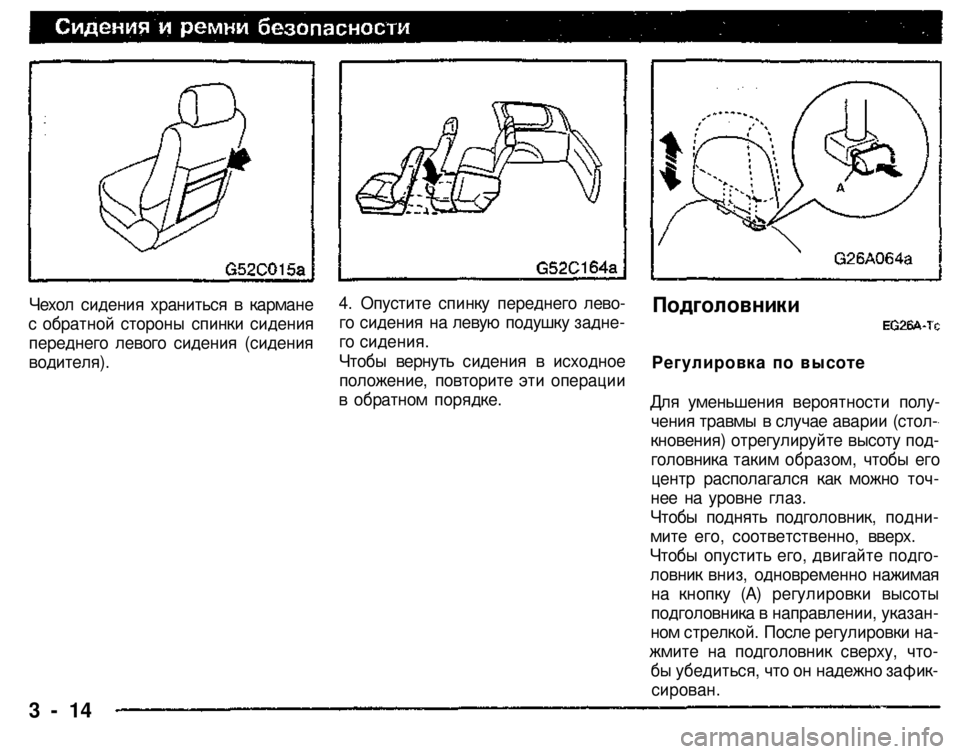

Чехол сидения храниться в кармане
с обратной стороны спинки сидения
переднего левого сидения (сидения
водителя).
4. Опустите спинку переднего лево-
го сидения на левую подушку задне-
го сидения.
Чтобы вернуть сидения в исходное
положение, повторите эти операции
в обратном порядке.
Подголовники
Регулировка по высоте
Для уменьшения вероятности полу
чения травмы в случае аварии (стол
кновения) отрегулируйте высоту под
головника таким образом, чтобы его
центр располагался как можно точ
нее на уровне глаз.
Чтобы поднять подголовник, подни
мите его, соответственно, вверх.
Чтобы опустить его, двигайте подго
ловник вниз, одновременно нажимая
на кнопку (А) регулировки высоты
подголовника в направлении, указан
ном стрелкой. После регулировки на
жмите на подголовник сверху, что
бы убедиться, что он надежно зафик
сирован.
3 - 14
Page 43 of 243

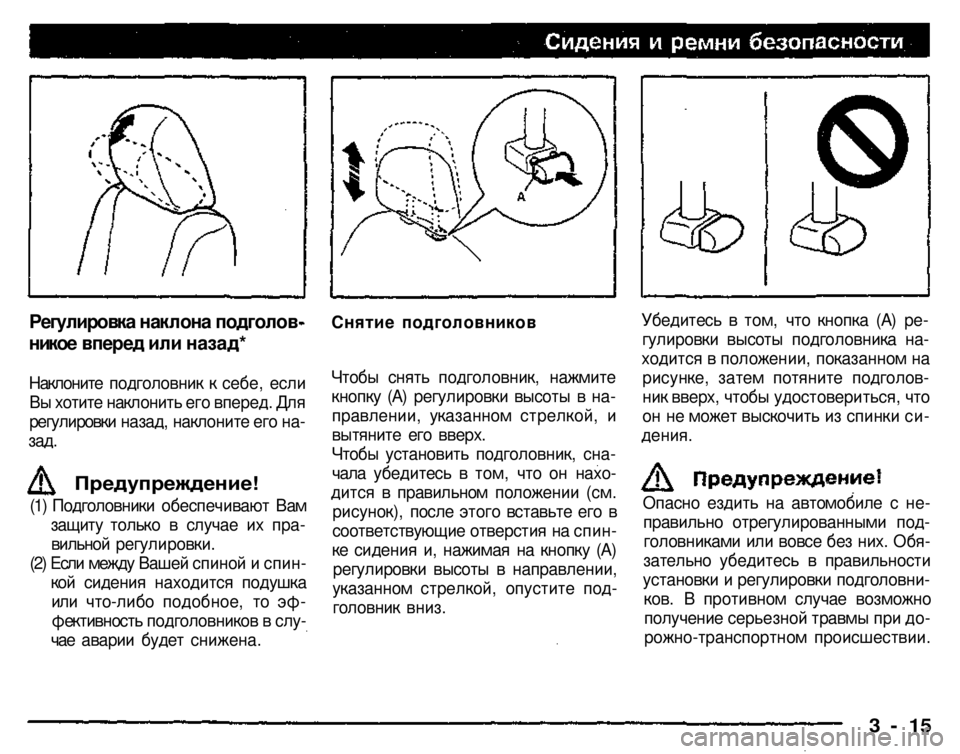

Регулировка наклона подголов
никое вперед или назад*
Наклоните подголовник к себе, если
Вы хотите наклонить его вперед. Для
регулировки назад, наклоните его на
зад.
Снятие подголовников
Предупреждение!
Чтобы снять подголовник, нажмите
кнопку (А) регулировки высоты в на
правлении, указанном стрелкой, и
вытяните его вверх.
Чтобы установить подголовник, сна
чала убедитесь в том, что он нахо
дится в правильном положении (см.
рисунок), после этого вставьте его в
соответствующие отверстия на спин
ке сидения и, нажимая на кнопку (А)
регулировки высоты в направлении,
указанном стрелкой, опустите под
головник вниз.
Опасно ездить на автомобиле с не
правильно отрегулированными под
головниками или вовсе без них. Обя
зательно убедитесь в правильности
установки и регулировки подголовни
ков. В противном случае возможно
получение серьезной травмы при до
рожно-транспортном происшествии.
3 - 15
Убедитесь в том, что кнопка (А) ре
гулировки высоты подголовника на
ходится в положении, показанном на
рисунке, затем потяните подголов
ник вверх, чтобы удостовериться, что
он не может выскочить из спинки си
дения.
(1) Подголовники обеспечивают Вам
защиту только в случае их пра
вильной регулировки.
(2) Если между Вашей спиной и спин
кой сидения находится подушка
или что-либо подобное, то эф
фективность подголовников в слу
чае аварии будет снижена.
Page 44 of 243
3 - 16

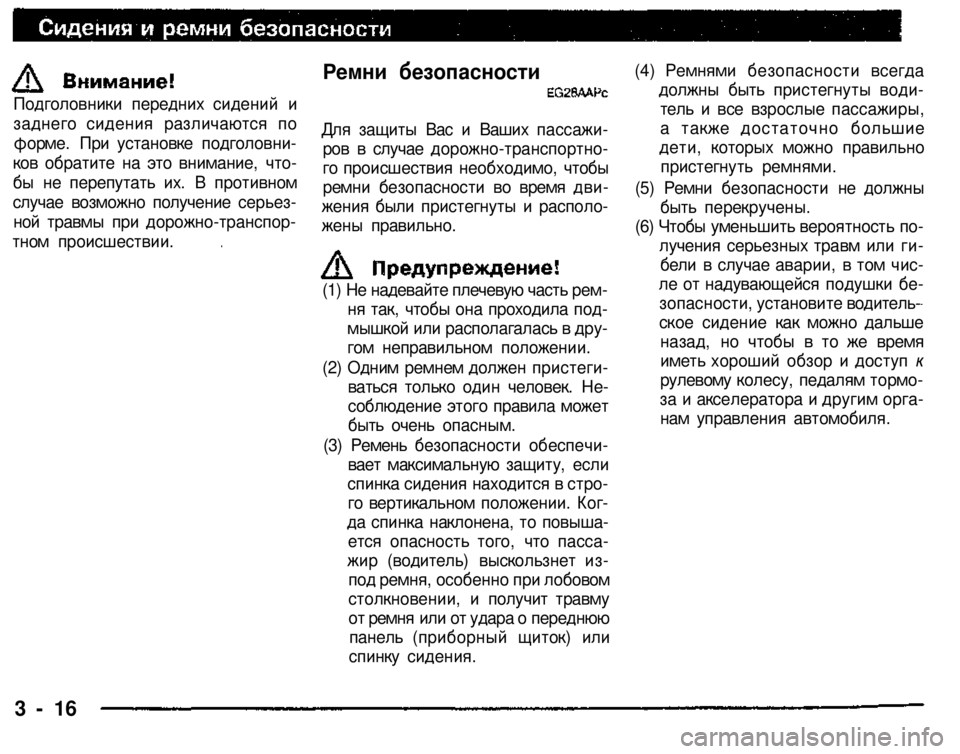

Ремни безопасности
Для защиты Вас и Ваших пассажи
ров в случае дорожно-транспортно
го происшествия необходимо, чтобы
ремни безопасности во время дви
жения были пристегнуты и располо
жены правильно.
(4) Ремнями безопасности всегда
должны быть пристегнуты води
тель и все взрослые пассажиры,
а также достаточно большие
дети, которых можно правильно
пристегнуть ремнями.
(5) Ремни безопасности не должны
быть перекручены.
(6) Чтобы уменьшить вероятность по
лучения серьезных травм или ги
бели в случае аварии, в том чис
ле от надувающейся подушки бе
зопасности, установите водитель
ское сидение как можно дальше
назад, но чтобы в то же время
иметь хороший обзор и доступ к
рулевому колесу, педалям тормо
за и акселератора и другим орга
нам управления автомобиля.
Подголовники передних сидений и
заднего сидения различаются по
форме. При установке подголовни
ков обратите на это внимание, что
бы не перепутать их. В противном
случае возможно получение серьез
ной травмы при дорожно-транспор
тном происшествии.
(1) Не надевайте плечевую часть рем
ня так, чтобы она проходила под
мышкой или располагалась в дру
гом неправильном положении.
(2) Одним ремнем должен пристеги
ваться только один человек. Не
соблюдение этого правила может
быть очень опасным.
(3) Ремень безопасности обеспечи
вает максимальную защиту, если
спинка сидения находится в стро
го вертикальном положении. Ког
да спинка наклонена, то повыша
ется опасность того, что пасса
жир (водитель) выскользнет из-
под ремня, особенно при лобовом
столкновении, и получит травму
от ремня или от удара о переднюю
панель (приборный щиток) или
спинку сидения.
Page 45 of 243

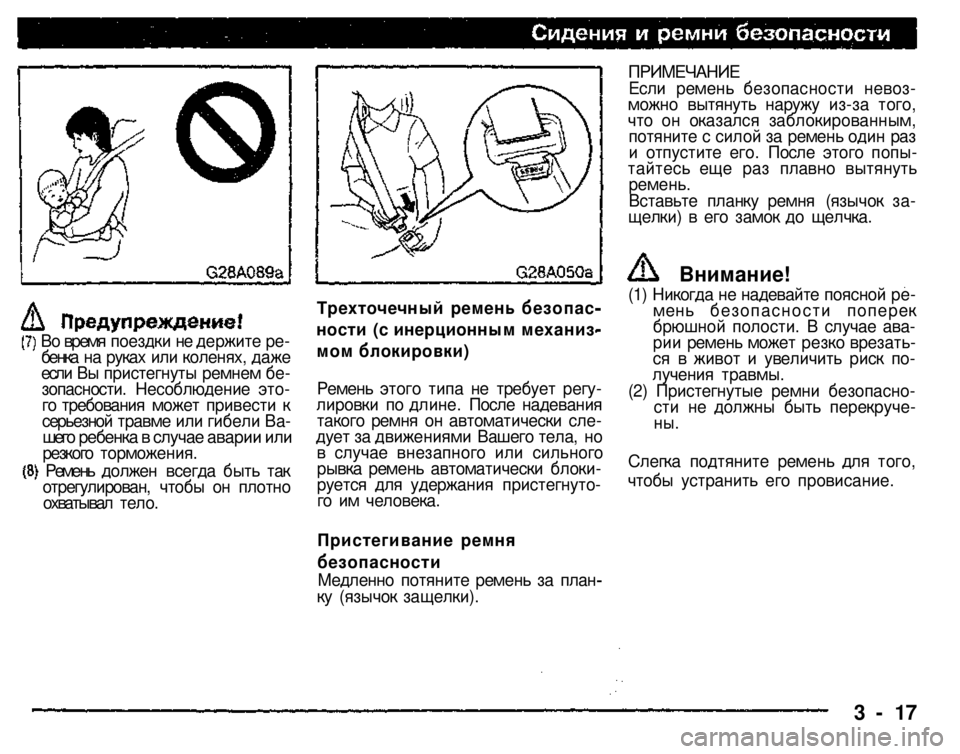

Трехточечный ремень безопас
ности (с инерционным механиз
мом блокировки)
Внимание!
Пристегивание ремня
безопасности Медленно потяните ремень за план ку (язычок защелки).
Слегка подтяните ремень для того,
чтобы устранить его провисание. Ремень должен всегда быть так отрегулирован, чтобы он плотно охватывал тело.
3 - 17
ПРИМЕЧАНИЕ
Если ремень безопасности невозможно вытянуть наружу из-за того, что он оказался заблокированным, потяните с силой за ремень один раз и отпустите его. После этого попытайтесь еще раз плавно вытянуть
ремень.
Вставьте планку ремня (язычок защелки) в его замок до щелчка.
(1) Никогда не надевайте поясной ре-мень безопасности поперек брюшной полости. В случае аварии ремень может резко врезаться в живот и увеличить риск получения травмы. (2) Пристегнутые ремни безопасности не должны быть перекруче
ны.
Ремень этого типа не требует регулировки по длине. После надевания такого ремня он автоматически следует за движениями Вашего тела, но в случае внезапного или сильного рывка ремень автоматически блокируется для удержания пристегнутого им человека.
Во время поездки не держите ребенка на руках или коленях, даже если Вы пристегнуты ремнем безопасности. Несоблюдение этого требования может привести к серьезной травме или гибели Ва
шего ребенка в случае аварии или
резкого торможения.
Page 46 of 243

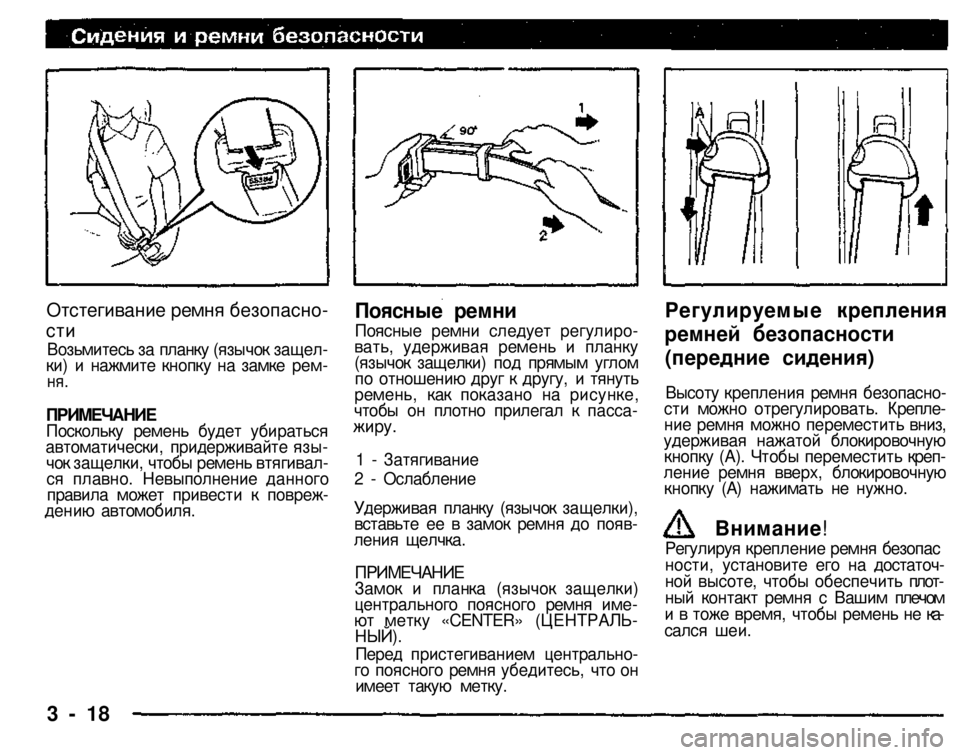

Поясные ремни
3 - 18
1 - Затягивание
2 - Ослабление
Регулируемые крепления
ремней безопасности
(передние сидения)
Поясные ремни следует регулировать, удерживая ремень и планку (язычок защелки) под прямым углом по отношению друг к другу, и тянуть ремень, как показано на рисунке, чтобы он плотно прилегал к пасса
жиру.
Удерживая планку (язычок защелки), вставьте ее в замок ремня до появления щелчка.
ПРИМЕЧАНИЕ
Замок и планка (язычок защелки) центрального поясного ремня имеют метку «CENTER» (ЦЕНТРАЛЬНЫЙ). Перед пристегиванием центрального поясного ремня убедитесь, что он имеет такую метку.
Отстегивание ремня безопасно
сти Возьмитесь за планку (язычок защелки) и нажмите кнопку на замке рем
ня.
ПРИМЕЧАНИЕ
Поскольку ремень будет убираться автоматически, придерживайте язычок защелки, чтобы ремень втягивался плавно. Невыполнение данного правила может привести к повреждению автомобиля.
Высоту крепления ремня безопасности можно отрегулировать. Крепление ремня можно переместить вниз, удерживая нажатой блокировочную кнопку (А). Чтобы переместить крепление ремня вверх, блокировочную кнопку (А) нажимать не нужно.
Регулируя крепление ремня безопас ности, установите его на достаточной высоте, чтобы обеспечить плотный контакт ремня с Вашим плечом и в тоже время, чтобы ремень не касался шеи.
Внимание!
Page 47 of 243

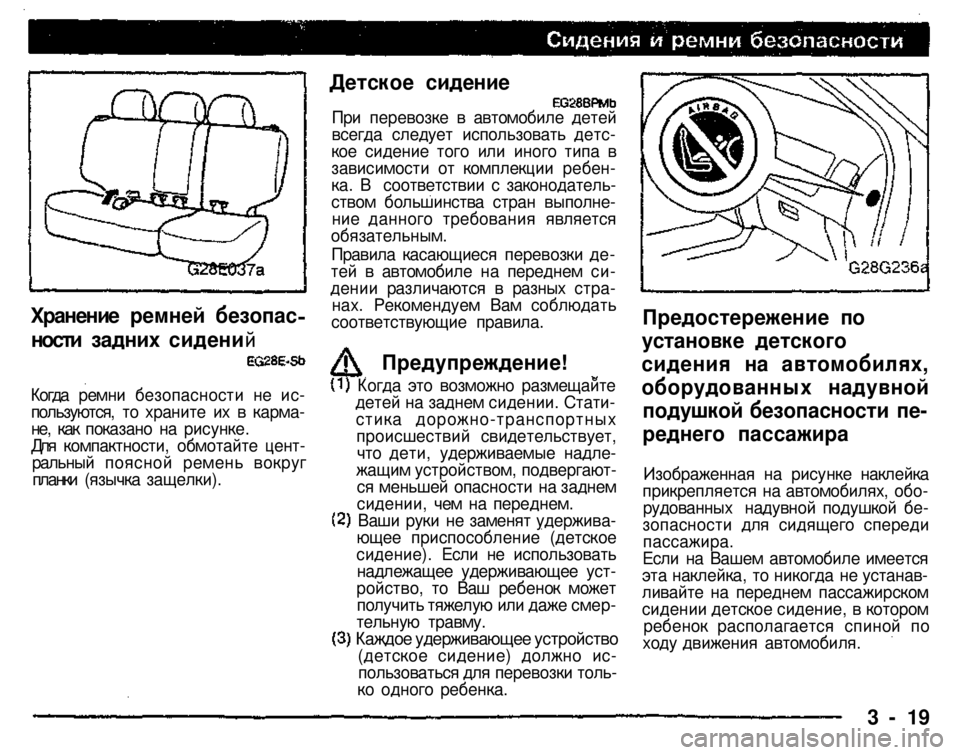

Детское сидение
3 - 19
Хранение ремней безопас
ности задних сидений
Изображенная на рисунке наклейка прикрепляется на автомобилях, оборудованных надувной подушкой безопасности для сидящего спереди пассажира. Если на Вашем автомобиле имеется эта наклейка, то никогда не устанавливайте на переднем пассажирском сидении детское сидение, в котором ребенок располагается спиной по ходу движения автомобиля.
Когда ремни безопасности не используются, то храните их в кармане, как показано на рисунке. Для компактности, обмотайте центральный поясной ремень вокруг планки (язычка защелки).
Предупреждение!
При перевозке в автомобиле детей всегда следует использовать детское сидение того или иного типа в зависимости от комплекции ребенка. В соответствии с законодательством большинства стран выполнение данного требования является
обязательным.
Правила касающиеся перевозки детей в автомобиле на переднем сидении различаются в разных странах. Рекомендуем Вам соблюдать соответствующие правила. Предостережение по
установке детского
сидения на автомобилях,
оборудованных надувной
подушкой безопасности пе
реднего пассажира
Когда это возможно размещайте детей на заднем сидении. Статистика дорожно-транспортных происшествий свидетельствует, что дети, удерживаемые надлежащим устройством, подвергаются меньшей опасности на заднем сидении, чем на переднем. Ваши руки не заменят удерживающее приспособление (детское сидение). Если не использовать надлежащее удерживающее устройство, то Ваш ребенок может получить тяжелую или даже смертельную травму.
Каждое удерживающее устройство
(детское сидение) должно использоваться для перевозки только одного ребенка.
Page 48 of 243

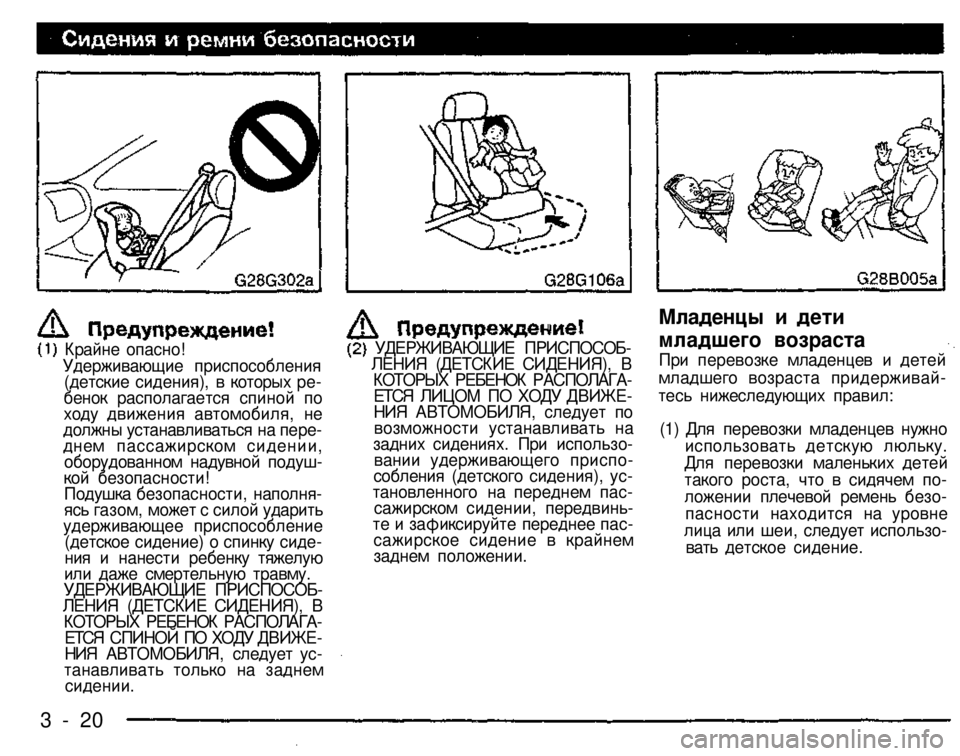

Крайне опасно! Удерживающие приспособления (детские сидения), в которых ребенок располагается спиной по ходу движения автомобиля, не должны устанавливаться на переднем пассажирском сидении, оборудованном надувной подушкой безопасности! Подушка безопасности, наполняясь газом, может с силой ударить удерживающее приспособление (детское сидение) о спинку сидения и нанести ребенку тяжелую или даже смертельную травму. УДЕРЖИВАЮЩИЕ ПРИСПОСОБЛЕНИЯ (ДЕТСКИЕ СИДЕНИЯ), В КОТОРЫХ РЕБЕНОК РАСПОЛАГАЕТСЯ СПИНОЙ ПО ХОДУ ДВИЖЕНИЯ АВТОМОБИЛЯ, следует устанавливать только на заднем
сидении.
3 - 20
УДЕРЖИВАЮЩИЕ ПРИСПОСОБЛЕНИЯ (ДЕТСКИЕ СИДЕНИЯ), В КОТОРЫХ РЕБЕНОК РАСПОЛАГАЕТСЯ ЛИЦОМ ПО ХОДУ ДВИЖЕНИЯ АВТОМОБИЛЯ, следует по возможности устанавливать на задних сидениях. При использовании удерживающего приспособления (детского сидения), установленного на переднем пассажирском сидении, передвиньте и зафиксируйте переднее пассажирское сидение в крайнем заднем положении.
Младенцы и дети
младшего возраста При перевозке младенцев и детей младшего возраста придерживайтесь нижеследующих правил:
(1) Для перевозки младенцев нужно использовать детскую люльку. Для перевозки маленьких детей такого роста, что в сидячем положении плечевой ремень безопасности находится на уровне лица или шеи, следует использовать детское сидение.
Page 49 of 243
3 - 21

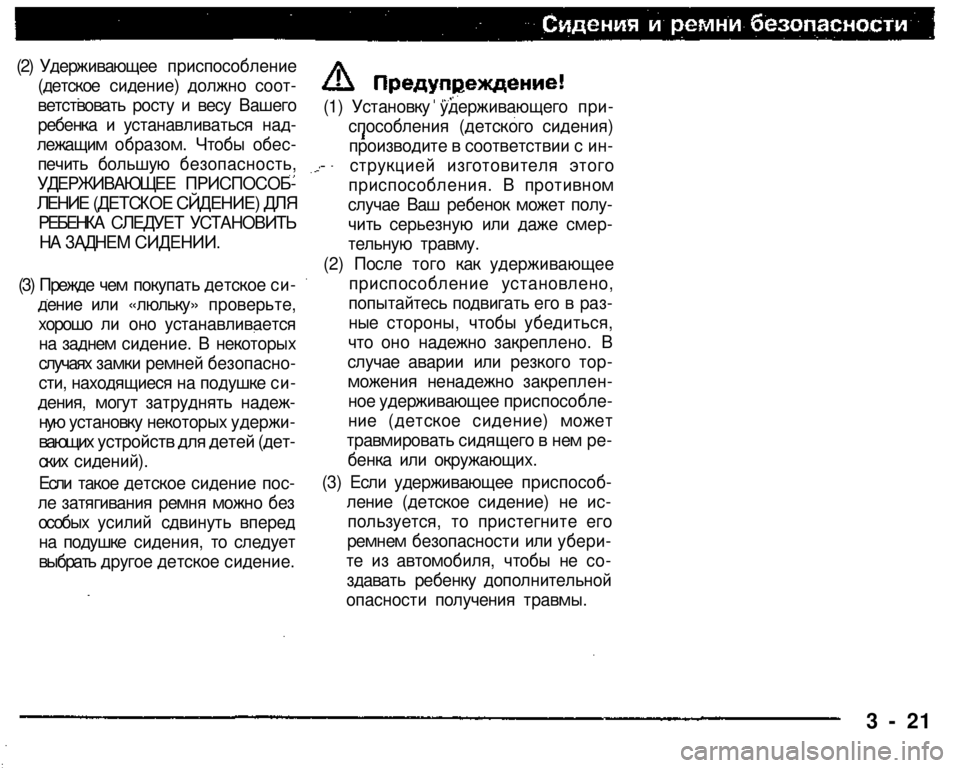

(2) Удерживающее приспособление
(детское сидение) должно соот
ветствовать росту и весу Вашего
ребенка и устанавливаться над
лежащим образом. Чтобы обес
печить большую безопасность,
УДЕРЖИВАЮЩЕЕ ПРИСПОСОБ
ЛЕНИЕ (ДЕТСКОЕ СЙДЕНИЕ) ДЛЯ
РЕБЕНКА СЛЕДУЕТ УСТАНОВИТЬ
НА ЗАДНЕМ СИДЕНИИ.
(3) Прежде чем покупать детское си
дение или «люльку» проверьте,
хорошо ли оно устанавливается
на заднем сидение. В некоторых
случаях замки ремней безопасно
сти, находящиеся на подушке си
дения, могут затруднять надеж
ную установку некоторых удержи
вающих устройств для детей (дет
ских сидений).
Если такое детское сидение пос
ле затягивания ремня можно без
особых усилий сдвинуть вперед
на подушке сидения, то следует
выбрать другое детское сидение.
(1) Установку удерживающего при
способления (детского сидения)
производите в соответствии с ин-
- струкцией изготовителя этого
приспособления. В противном
случае Ваш ребенок может полу
чить серьезную или даже смер
тельную травму.
(2) После того как удерживающее
приспособление установлено,
попытайтесь подвигать его в раз
ные стороны, чтобы убедиться,
что оно надежно закреплено. В
случае аварии или резкого тор
можения ненадежно закреплен
ное удерживающее приспособле
ние (детское сидение) может
травмировать сидящего в нем ре
бенка или окружающих.
(3) Если удерживающее приспособ
ление (детское сидение) не ис
пользуется, то пристегните его
ремнем безопасности или убери
те из автомобиля, чтобы не со
здавать ребенку дополнительной
опасности получения травмы.
Page 50 of 243

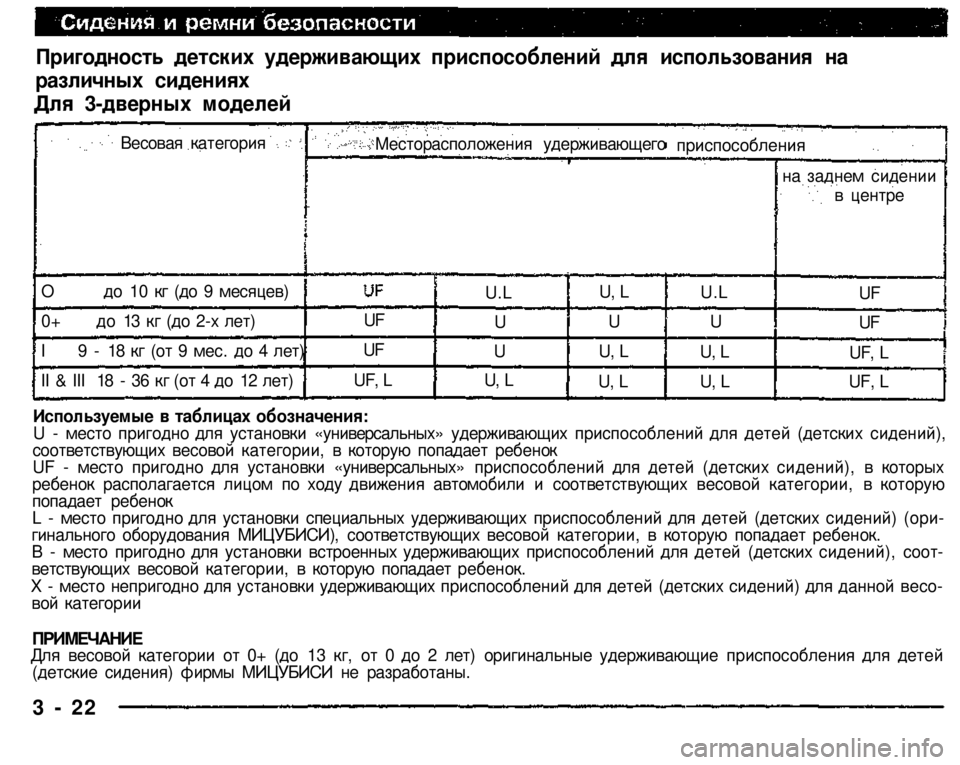

Пригодность детских удерживающих приспособлений для использования на
различных сидениях
Для 3-дверных моделей
Используемые в таблицах обозначения: U - место пригодно для установки «универсальных» удерживающих приспособлений для детей (детских сидений), соответствующих весовой категории, в которую попадает ребенок UF - место пригодно для установки «универсальных» приспособлений для детей (детских сидений), в которых ребенок располагается лицом по ходу движения автомобили и соответствующих весовой категории, в которую попадает ребенок L - место пригодно для установки специальных удерживающих приспособлений для детей (детских сидений) (оригинального оборудования МИЦУБИСИ), соответствующих весовой категории, в которую попадает ребенок. В - место пригодно для установки встроенных удерживающих приспособлений для детей (детских сидений), соответствующих весовой категории, в которую попадает ребенок. X - место непригодно для установки удерживающих приспособлений для детей (детских сидений) для данной весовой категории
ПРИМЕЧАНИЕ
Для весовой категории от 0+ (до 13 кг, от 0 до 2 лет) оригинальные удерживающие приспособления для детей (детские сидения) фирмы МИЦУБИСИ не разработаны.
3 - 22
Весовая категория
О до 10 кг (до 9 месяцев)
0+ до 13 кг (до 2-х лет)
I 9 - 18 кг (от 9 мес. до 4 лет)
II & III 18 - 36 кг (от 4 до 12 лет)
Месторасположения удерживающего
UF
UF
UF, L
U.L
U
U
U, L
U, L
U
U, L
U, L
приспособления
U.L
U
U, L
U, L
на заднем сидении
в центре
UF
UF
UF, L
UF, L
