Надувные подушки безо
пасности водителя и пере
днего пассажира могут не
сработать, когда ...
Надувные подушки безопасности не
рассчитаны на срабатывание в тех
типичных случаях, когда они не мо-
гут эффективно защитить водителя
г переднего пассажира. Такие слу
чаи указаны на рисунке:

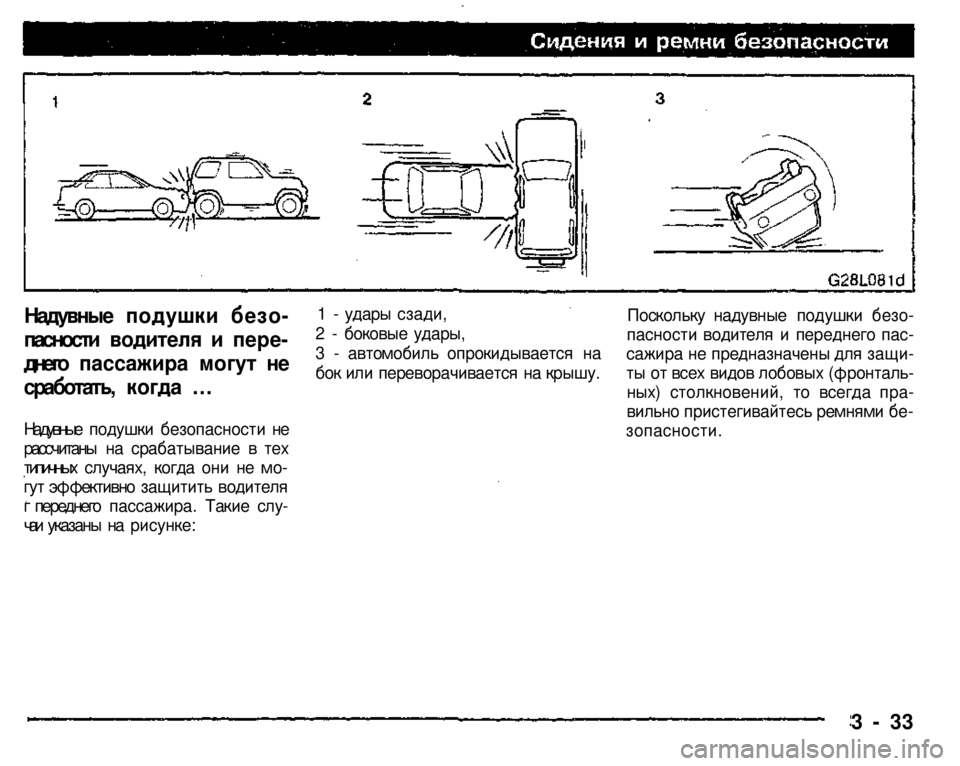

1 - удары сзади,
2 - боковые удары,
3 - автомобиль опрокидывается на
бок или переворачивается на крышу.
Поскольку надувные подушки безо
пасности водителя и переднего пас
сажира не предназначены для защи
ты от всех видов лобовых (фронталь
ных) столкновений, то всегда пра
вильно пристегивайтесь ремнями бе
зопасности.
3 - 33
Page 62 of 243
Надувные подушки безо
пасности водителя и пере
днего пассажира могут
сработать, когда ...
Надувные подушки безопасности во
дителя и переднего пассажира мо
гут сработать при ударе умеренной
или большой силы о днище кузова
(шасси). Некоторые типичные при
меры таких условий изображены на
рисунке.

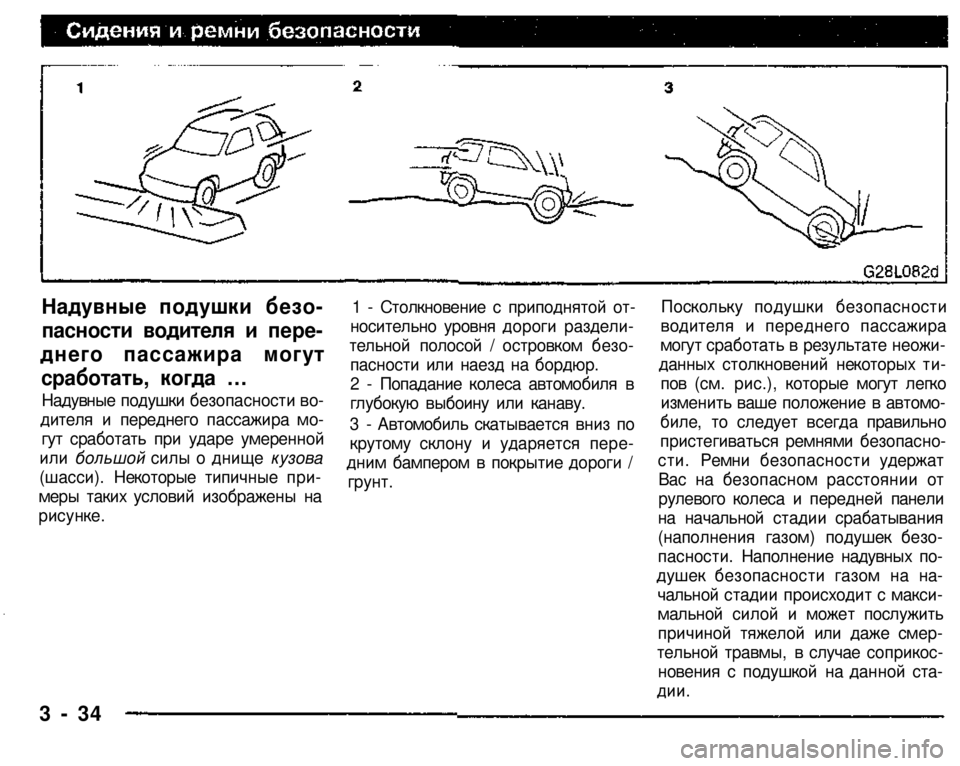

1 - Столкновение с приподнятой от
носительно уровня дороги раздели
тельной полосой / островком безо
пасности или наезд на бордюр.
2 - Попадание колеса автомобиля в
глубокую выбоину или канаву.
3 - Автомобиль скатывается вниз по
крутому склону и ударяется пере
дним бампером в покрытие дороги /
грунт.
Поскольку подушки безопасности
водителя и переднего пассажира
могут сработать в результате неожи
данных столкновений некоторых ти
пов (см. рис.), которые могут легко
изменить ваше положение в автомо
биле, то следует всегда правильно
пристегиваться ремнями безопасно
сти. Ремни безопасности удержат
Вас на безопасном расстоянии от
рулевого колеса и передней панели
на начальной стадии срабатывания
(наполнения газом) подушек безо
пасности. Наполнение надувных по
душек безопасности газом на на
чальной стадии происходит с макси
мальной силой и может послужить
причиной тяжелой или даже смер
тельной травмы, в случае соприкос
новения с подушкой на данной ста
дии.
3 - 34
Page 63 of 243

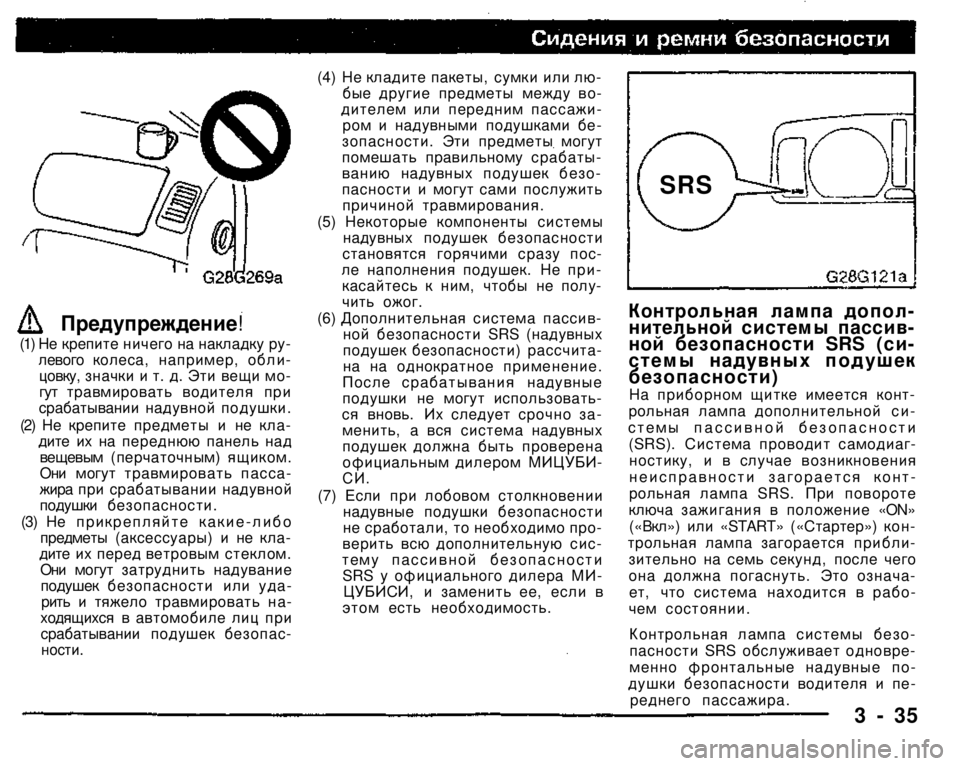

(1) Не крепите ничего на накладку рулевого колеса, например, облицовку, значки и т. д. Эти вещи могут травмировать водителя при срабатывании надувной подушки. (2) Не крепите предметы и не кладите их на переднюю панель над вещевым (перчаточным) ящиком. Они могут травмировать пассажира при срабатывании надувной подушки безопасности. (3) Не прикрепляйте какие-либо предметы (аксессуары) и не кладите их перед ветровым стеклом. Они могут затруднить надувание подушек безопасности или ударить и тяжело травмировать находящихся в автомобиле лиц при срабатывании подушек безопас
ности.
(4) Не кладите пакеты, сумки или любые другие предметы между водителем или передним пассажиром и надувными подушками безопасности. Эти предметы могут помешать правильному срабатыванию надувных подушек безопасности и могут сами послужить причиной травмирования. (5) Некоторые компоненты системы надувных подушек безопасности становятся горячими сразу после наполнения подушек. Не прикасайтесь к ним, чтобы не получить ожог. (6) Дополнительная система пассивной безопасности SRS (надувных подушек безопасности) рассчитана на однократное применение. После срабатывания надувные подушки не могут использоваться вновь. Их следует срочно заменить, а вся система надувных подушек должна быть проверена официальным дилером МИЦУБИ-
СИ.
(7) Если при лобовом столкновении надувные подушки безопасности не сработали, то необходимо проверить всю дополнительную систему пассивной безопасности SRS у официального дилера МИ-ЦУБИСИ, и заменить ее, если в этом есть необходимость.
Контрольная лампа дополнительной системы пассивной безопасности SRS (системы надувных подушек безопасности) На приборном щитке имеется контрольная лампа дополнительной системы пассивной безопасности (SRS). Система проводит самодиагностику, и в случае возникновения неисправности загорается контрольная лампа SRS. При повороте ключа зажигания в положение «ON» («Вкл») или «START» («Стартер») контрольная лампа загорается приблизительно на семь секунд, после чего она должна погаснуть. Это означает, что система находится в рабочем состоянии.
Контрольная лампа системы безопасности SRS обслуживает одновременно фронтальные надувные подушки безопасности водителя и переднего пассажира. 3 - 35
SRS
Предупреждение!
Page 64 of 243
безопасности) может привести к неожиданному срабатыванию надувных подушек или к выходу из строя всей системы SRS. Любая из указанных ситуаций может привести к тяжелым травмам. (2) Не вносите изменений в конструкцию рулевого колеса или любые другие компоненты (детали) дополнительной системы пассивной безопасности SRS (системы надувных подушек безопасности). Например, замена рулевого колеса, изменения конструкции переднего бампера или кузова могут отрицательно повлиять на дополнительную систему пассивной безопасности SRS (надувных подушек безопасности) и, возможно, окажутся причиной получения
травмы.
(3) В случае любого повреждения передней части Вашего автомобиля следует проверить дополнительную систему пассивной безопасности SRS у официального дилера МИЦУБИСИ, чтобы убедиться в том, что она исправна.
Дополнительная система пассивной безопасности SRS (система надувных подушек безопасности) не функционирует должным образом, и Вам следует немедленно обратиться для ее проверки к официальному дилеру МИЦУБИСИ, если возникнет одна из следующих ситуаций: • контрольная лампа дополнительной системы пассивной безопасности SRS (надувных подушек безопасности) не загорается во время пуска двигателя; • контрольная лампа дополнительной системы пассивной безопасности SRS (надувных подушек безопасности) не гаснет через несколько секунд; • контрольная лампа дополнительной системы пассивной безопасности SRS (надувных подушек безопасности) загорается во время движения автомобиля.

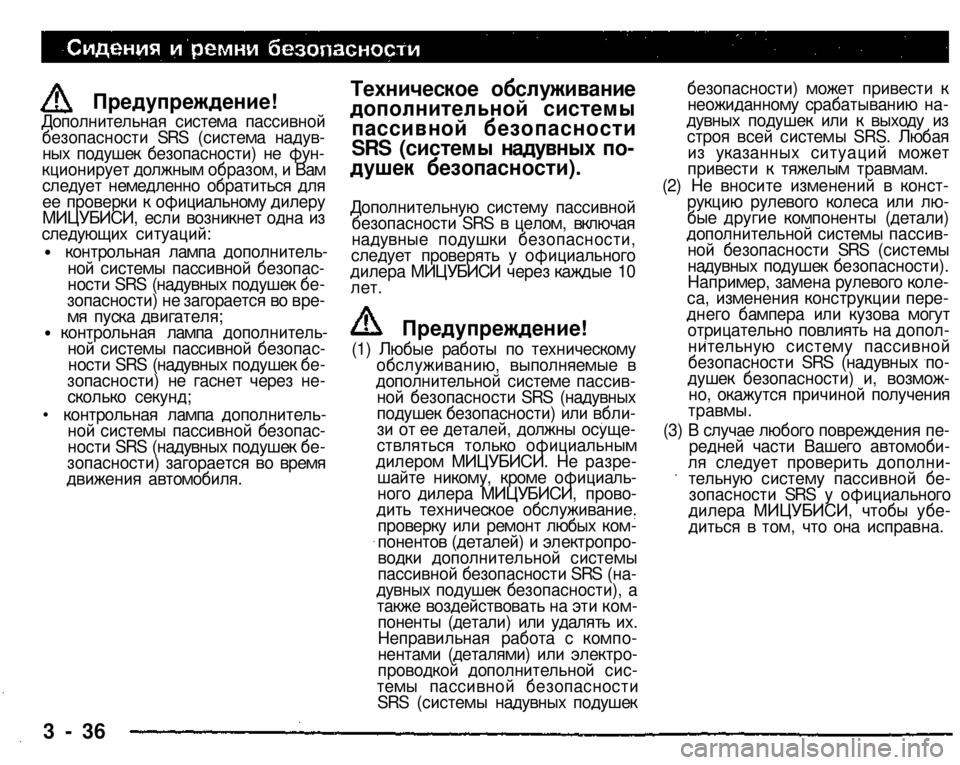

Предупреждение! Техническое обслуживание
дополнительной системы
пассивной безопасности
SRS (системы надувных по
душек безопасности).
Дополнительную систему пассивной безопасности SRS в целом, включая надувные подушки безопасности, следует проверять у официального дилера МИЦУБИСИ через каждые 10 лет.
(1) Любые работы по техническому обслуживанию, выполняемые в дополнительной системе пассивной безопасности SRS (надувных подушек безопасности) или вблизи от ее деталей, должны осуществляться только официальным дилером МИЦУБИСИ. Не разрешайте никому, кроме официального дилера МИЦУБИСИ, проводить техническое обслуживание. проверку или ремонт любых компонентов (деталей) и электропроводки дополнительной системы пассивной безопасности SRS (надувных подушек безопасности), а также воздействовать на эти компоненты (детали) или удалять их. Неправильная работа с компонентами (деталями) или электропроводкой дополнительной системы пассивной безопасности SRS (системы надувных подушек
Предупреждение!
3 - 36
Page 65 of 243
ПРИМЕЧАНИЕ
(1) В случае передачи прав владения
автомобилем какому-либо друго
му лицу фирма настоятельно ре
комендует предупреждать ново
го владельца о том, что автомо
биль оборудован дополнительной
системой пассивной безопасно
сти SRS (системой надувных по
душек безопасности), и указать
соответствующий раздел в дан
ном «Руководстве по эксплуата
ции».
(2) Если Вы сдаете автомобиль в ме
таллолом или на свалку, фирма
настоятельно рекомендует сна
чала доставить автомобиль офи
циальному дилеру МИЦУБИСИ,
чтобы привести дополнительную
систему пассивной безопаснос
ти SRS (систему надувных поду
шек безопасности) в безопасное
состояние.

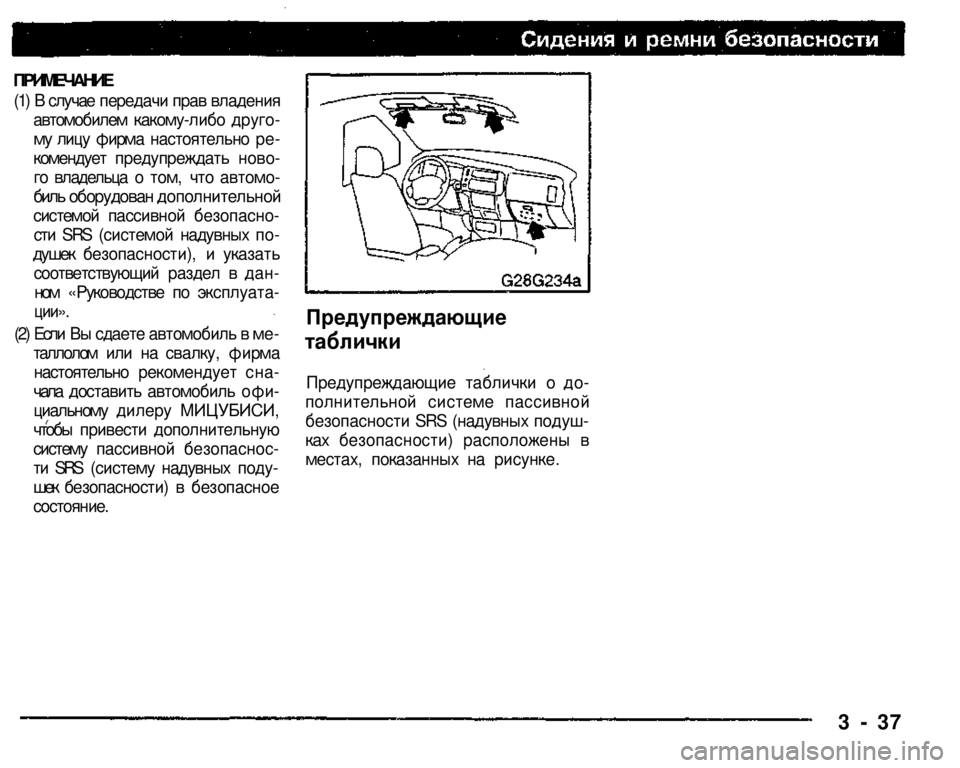

Предупреждающие
таблички
Предупреждающие таблички о до
полнительной системе пассивной
безопасности SRS (надувных подуш
ках безопасности) расположены в
местах, показанных на рисунке.
3 - 37
Page 66 of 243

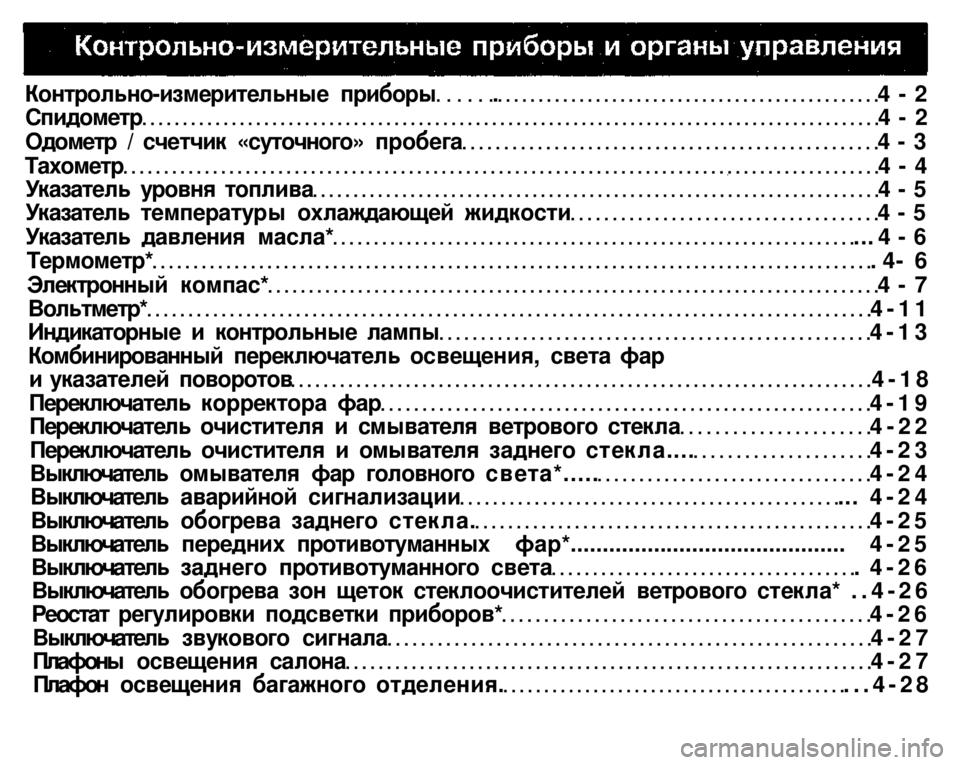

Контрольно-измерительные приборы . 4 - 2
Спидометр 4 - 2
Одометр / счетчик «суточного» пробега 4 - 3
Тахометр 4 - 4
Указатель уровня топлива 4 - 5
Указатель температуры охлаждающей жидкости 4 - 5
Указатель давления масла* ... 4 - 6
Термометр* . 4- 6
Электронный компас* 4 - 7
Вольтметр* 4-11
Индикаторные и контрольные лампы 4-13
Комбинированный переключатель освещения, света фар
и указателей поворотов 4-18
Переключатель корректора фар 4-19
Переключатель очистителя и смывателя ветрового стекла 4-22
Переключатель очистителя и омывателя заднего стекла.... 4-23
Выключатель омывателя фар головного света*..... 4-24
Выключатель аварийной сигнализации ... 4-24
Выключатель обогрева заднего стекла. 4-25
Выключатель передних противотуманных фар*........................................... 4-25
Выключатель заднего противотуманного света . 4-26
Выключатель обогрева зон щеток стеклоочистителей ветрового стекла* ..4-26
Реостат регулировки подсветки приборов* 4-26
Выключатель звукового сигнала 4-27
Плафоны освещения салона 4-27
Плафон освещения багажного отделения. ...4-28
Page 67 of 243
Контрольно-измерительные
приборы

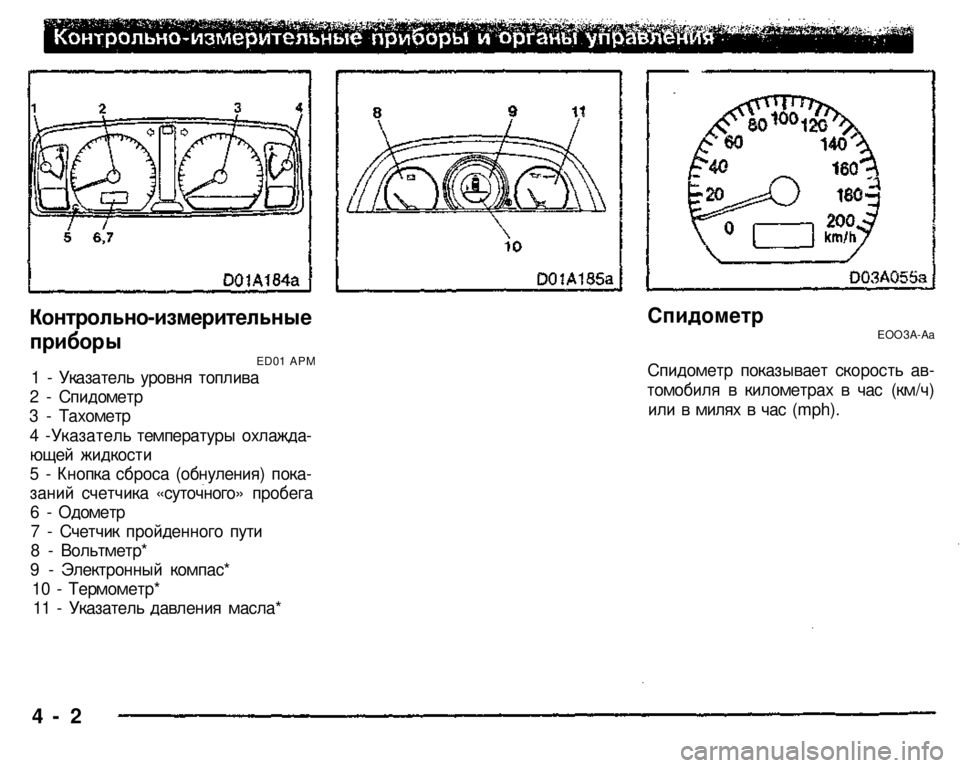

ED01 АРМ 1 - Указатель уровня топлива
2 - Спидометр
3 - Тахометр
4 -Указатель температуры охлажда
ющей жидкости
5 - Кнопка сброса (обнуления) пока
заний счетчика «суточного» пробега
6 - Одометр
7 - Счетчик пройденного пути
8 - Вольтметр*
9 - Электронный компас*
10 - Термометр*
11 - Указатель давления масла*
Спидометр
ЕООЗА-Аа
Спидометр показывает скорость ав
томобиля в километрах в час (км/ч)
или в милях в час (mph).
4 - 2
Page 68 of 243

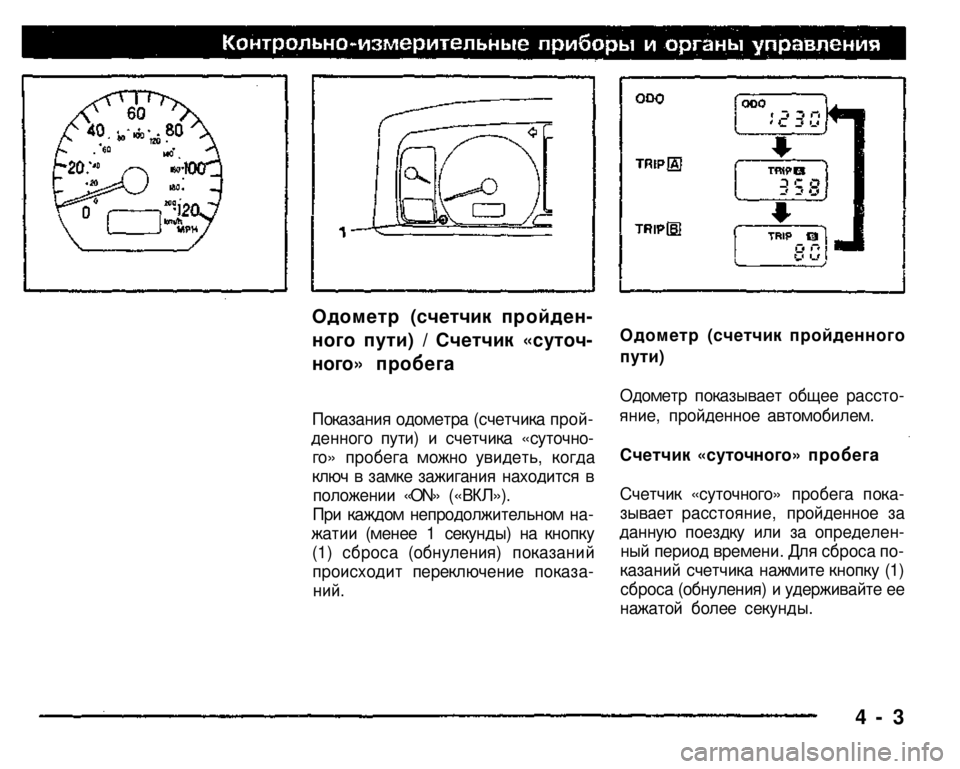

Одометр (счетчик пройден
ного пути) / Счетчик «суточ
ного» пробега
Показания одометра (счетчика прой
денного пути) и счетчика «суточно
го» пробега можно увидеть, когда
ключ в замке зажигания находится в
положении «ON» («ВКЛ»).
При каждом непродолжительном на
жатии (менее 1 секунды) на кнопку
(1) сброса (обнуления) показаний
происходит переключение показа
ний.
Одометр (счетчик пройденного
пути)
Одометр показывает общее рассто
яние, пройденное автомобилем.
Счетчик «суточного» пробега
Счетчик «суточного» пробега пока
зывает расстояние, пройденное за
данную поездку или за определен
ный период времени. Для сброса по
казаний счетчика нажмите кнопку (1)
сброса (обнуления) и удерживайте ее
нажатой более секунды.
4 - 3
Page 69 of 243
Счетчик «суточного» пробега рабо
тает в двух режимах: «А» и «В».
Счетчик «А» показывает расстояние,
пройденное автомобилем с начала
текущей поездки.
В тоже время счетчик «В» может ис
пользоваться для измерения рассто
яния, пройденного автомобилем пос
ле некоторого промежуточного пун
кта во время данной (текущей) поез
дки. Для сброса показаний счетчи
ков нажмите кнопку (1) сброса (об
нуления) и удерживайте ее нажатой
более секунды. Обнулится только то
показание, которое в данный момент
высвечивается на дисплее. Напри
мер, если на дисплей выводились
показания счетчика «А», то они бу
дут обнулены.
ПРИМЕЧАНИЕ
(1) Максимальное показание счетчика «суточного» пробега в любом из режимов «А» или «В» составляет 999,9 км.
(2) Если в течение продолжительного времени провода был отсоединены от клеммы аккумуляторной батареи, то записанные в памяти показания обоих счетчиков «суточного» пробега будут
обнулены.

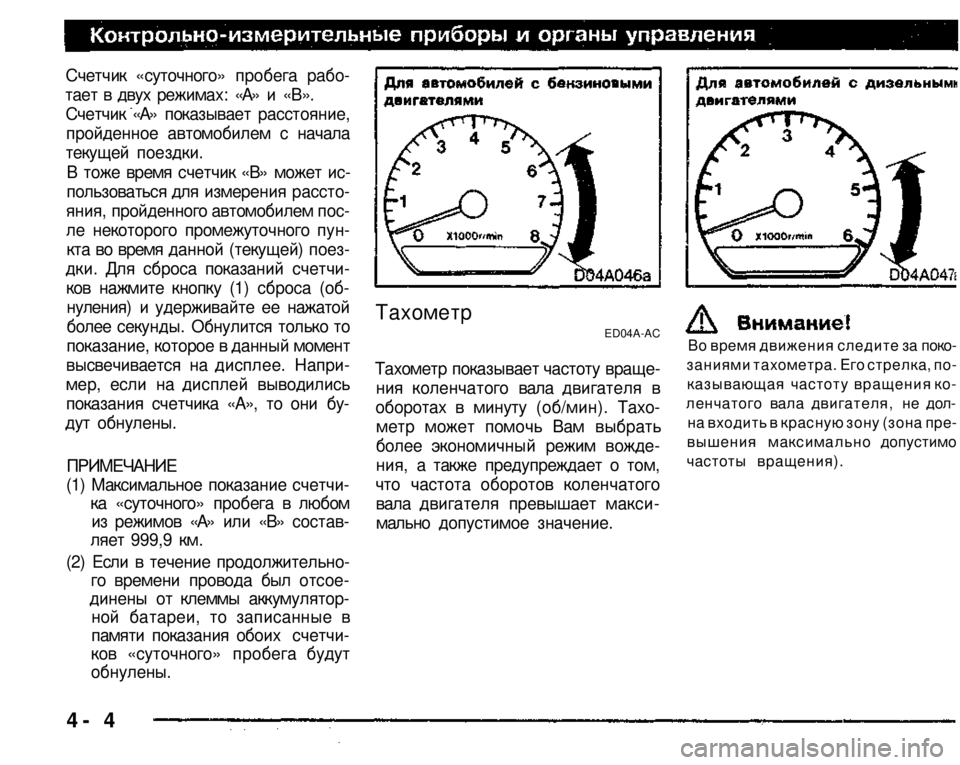

Тахометр ED04A-AC
Тахометр показывает частоту враще
ния коленчатого вала двигателя в
оборотах в минуту (об/мин). Тахо
метр может помочь Вам выбрать
более экономичный режим вожде
ния, а также предупреждает о том,
что частота оборотов коленчатого
вала двигателя превышает макси
мально допустимое значение.
Во время движения следите за поко-
заниями тахометра. Его стрелка, по-
казывающая частоту вращения ко-
ленчатого вала двигателя, не дол-
на входить в красную зону (зона пре-
вышения максимально допустимо
частоты вращения).
4- 4
Page 70 of 243

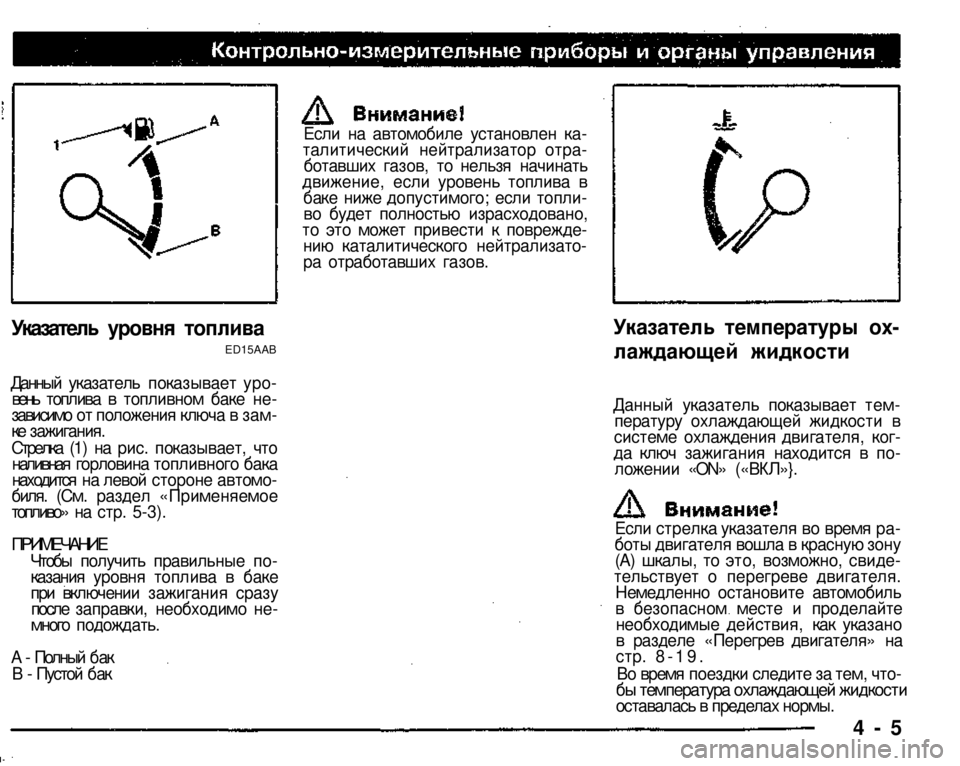

Указатель уровня топлива ED15AAB
Данный указатель показывает уровень топлива в топливном баке независимо от положения ключа в зам
ке зажигания.
Стрелка (1) на рис. показывает, что наливная горловина топливного бака находится на левой стороне автомобиля. (См. раздел «Применяемое топливо» на стр. 5-3).
ПРИМЕЧАНИЕ
Чтобы получить правильные показания уровня топлива в баке при включении зажигания сразу после заправки, необходимо немного подождать.
А - Полный бак В - Пустой бак
Если на автомобиле установлен каталитический нейтрализатор отработавших газов, то нельзя начинать движение, если уровень топлива в баке ниже допустимого; если топливо будет полностью израсходовано, то это может привести к повреждению каталитического нейтрализатора отработавших газов.
Указатель температуры ох
лаждающей жидкости
Данный указатель показывает температуру охлаждающей жидкости в системе охлаждения двигателя, когда ключ зажигания находится в положении «ON» («ВКЛ»}.
Если стрелка указателя во время работы двигателя вошла в красную зону (А) шкалы, то это, возможно, свидетельствует о перегреве двигателя. Немедленно остановите автомобиль в безопасном месте и проделайте необходимые действия, как указано в разделе «Перегрев двигателя» на стр. 8-19. Во время поездки следите за тем, что
бы температура охлаждающей жидкости
оставалась в пределах нормы.
4 - 5
