NISSAN NAVARA 2005  Repair Workshop Manual OVERHAUL
AT-253
D
E
F
G
H
I
J
K
L
MA
B
AT

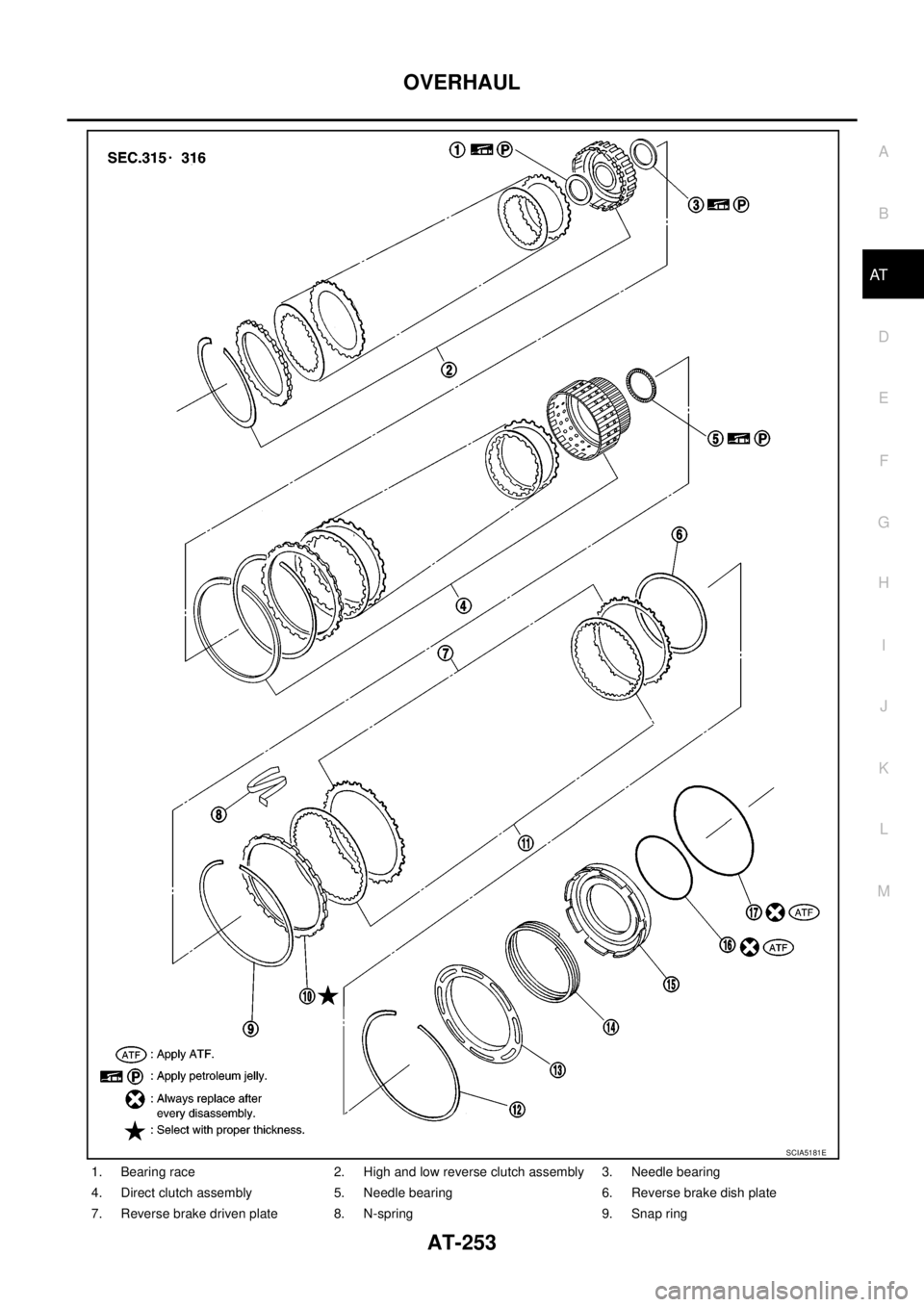

1. Bearing race 2. High and low reverse clutch assembly 3. Needle bearing
4. Direct clutch assembly 5. Needle bearing 6. Reverse brake dish plate
7. Reverse b

Page 262 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AT-254
OVERHAUL
10. Reverse brake retaining plate 11. Reverse brake drive plate 12. Snap ring
13. Spring retainer 14. Return spring 15. Reverse brake piston
16. D-ring 17. D-ring

Page 263 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual OVERHAUL
AT-255
D
E
F
G
H
I
J
K
L
MA
B
AT
2WD models
SCIA7253E

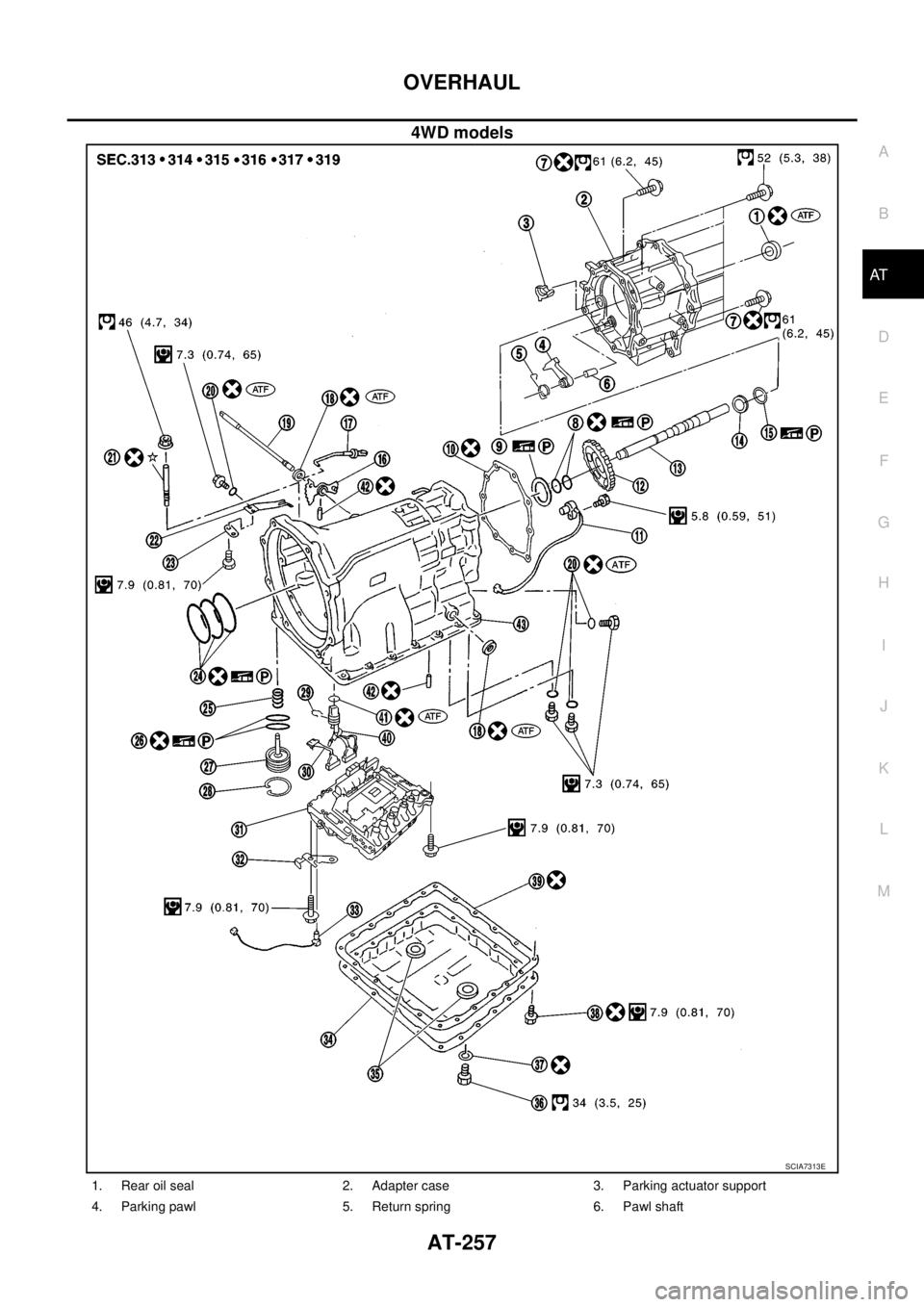

1. Rear oil seal 2. Self-sealing bolt 3. Rear extension
4. Parking actuator support 5. Parking pawl 6. Return spring

Page 264 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AT-256
OVERHAUL
7. Pawl shaft 8. Seal ring 9. Needle bearing
10. Revolution sensor 11. Parking gear 12. Output shaft
13. Bearing race 14. Needle bearing 15. Manual plate
16. Parking rod 17. Manual sha

Page 265 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual OVERHAUL
AT-257
D
E
F
G
H
I
J
K
L
MA
B
AT
4WD models
SCIA7313E
1. Rear oil seal 2. Adapter case 3. Parking actuator support
4. Parking pawl 5. Return spring 6. Pawl shaft

Page 266 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AT-258
OVERHAUL
7. Self-sealing bolt 8. Seal ring 9. Needle bearing
10. Gasket 11. Revolution sensor 12. Parking gear
13. Output shaft 14. Bearing race 15. Needle bearing
16. Manual plate 17. Parking

Page 267 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual OVERHAUL
AT-259
D
E
F
G
H
I
J
K
L
MA
B
AT

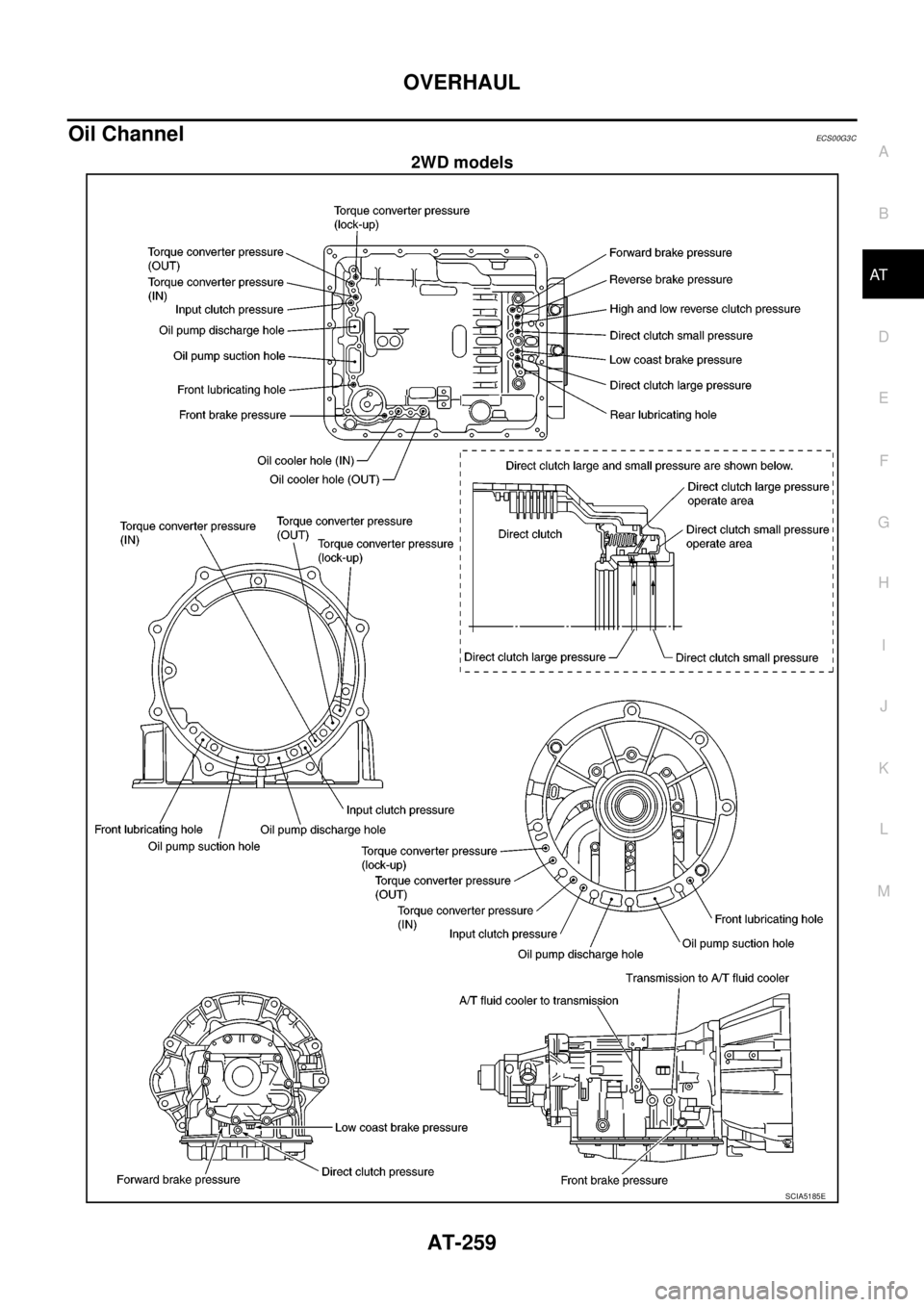

Oil ChannelECS00G3C
2WD models
SCIA5185E

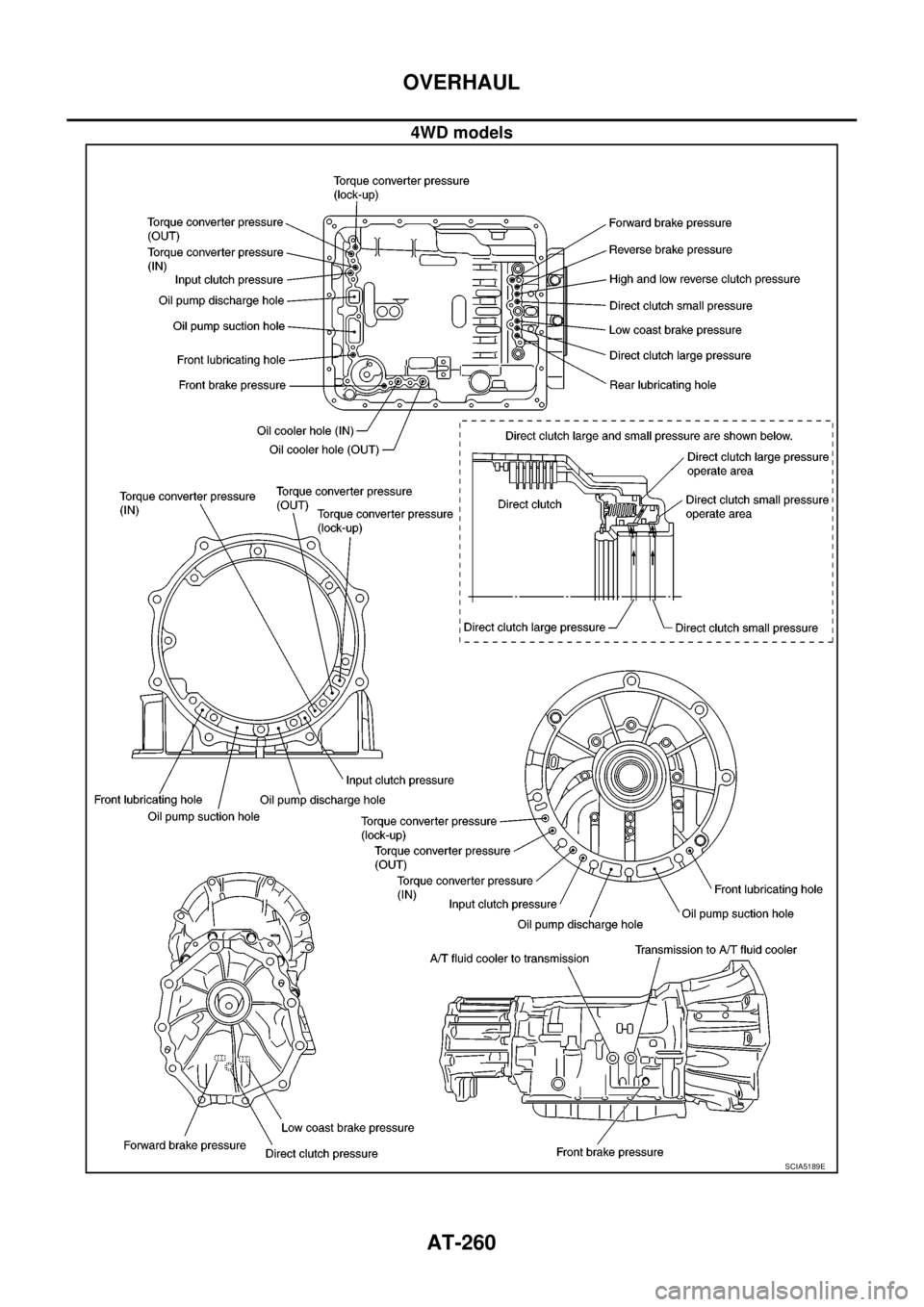

Page 268 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual AT-260
OVERHAUL
4WD models
SCIA5189E

Page 269 of 3171

NISSAN NAVARA 2005  Repair Workshop Manual OVERHAUL
AT-261
D
E
F
G
H
I
J
K
L
MA
B
AT

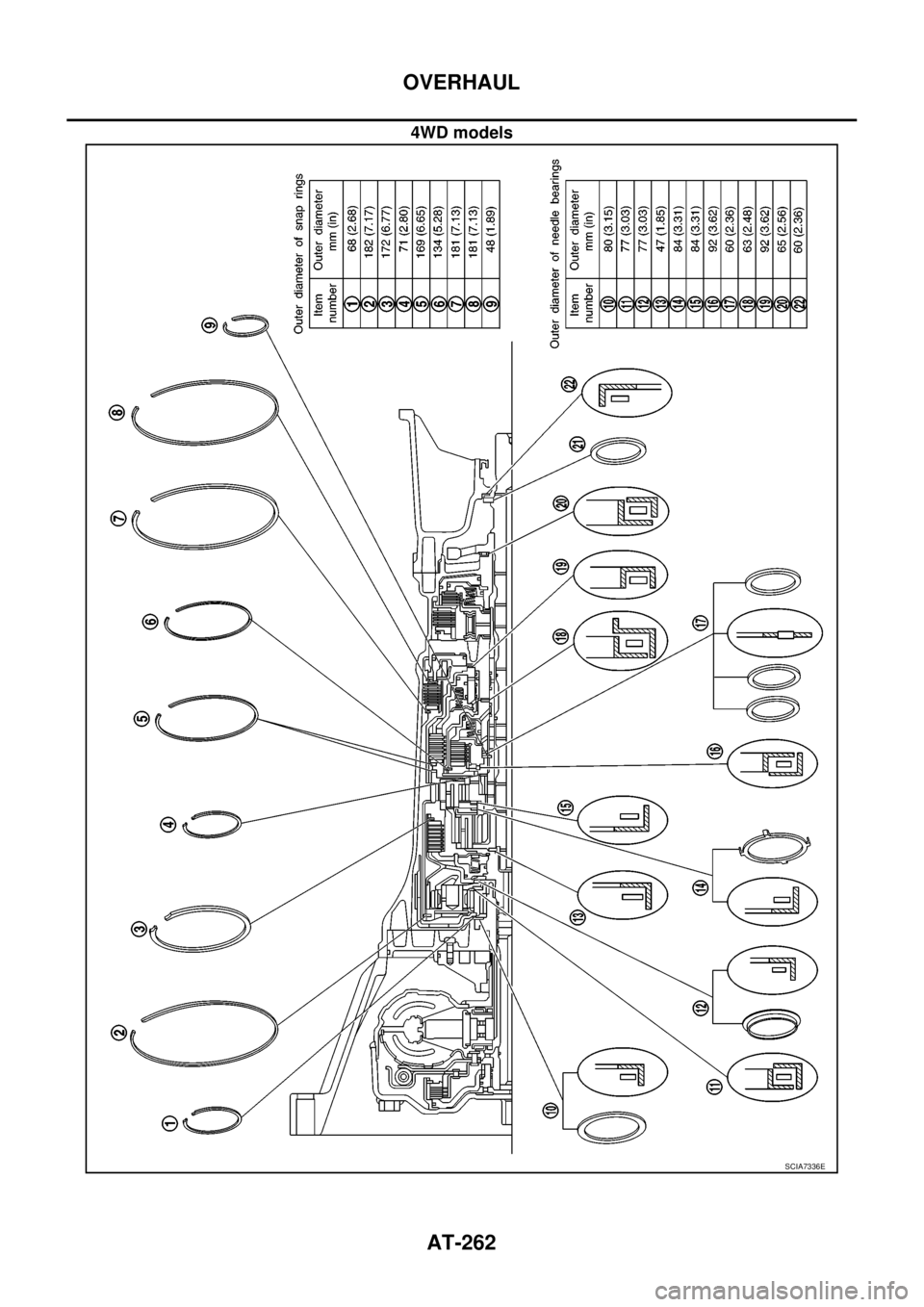

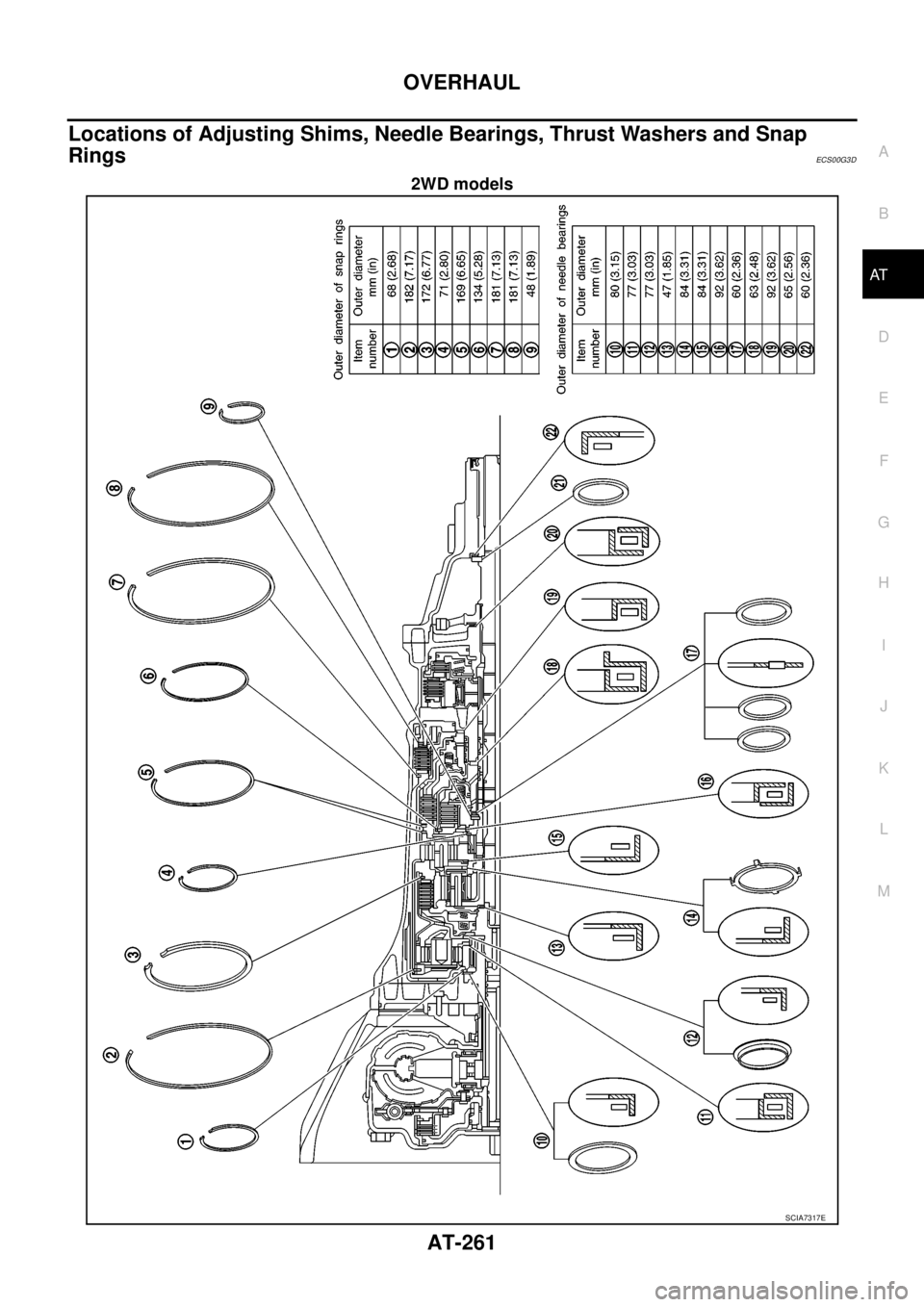

Locations of Adjusting Shims, Needle Bearings, Thrust Washers and Snap
Rings
ECS00G3D
2WD models
SCIA7317E

Page 270 of 3171

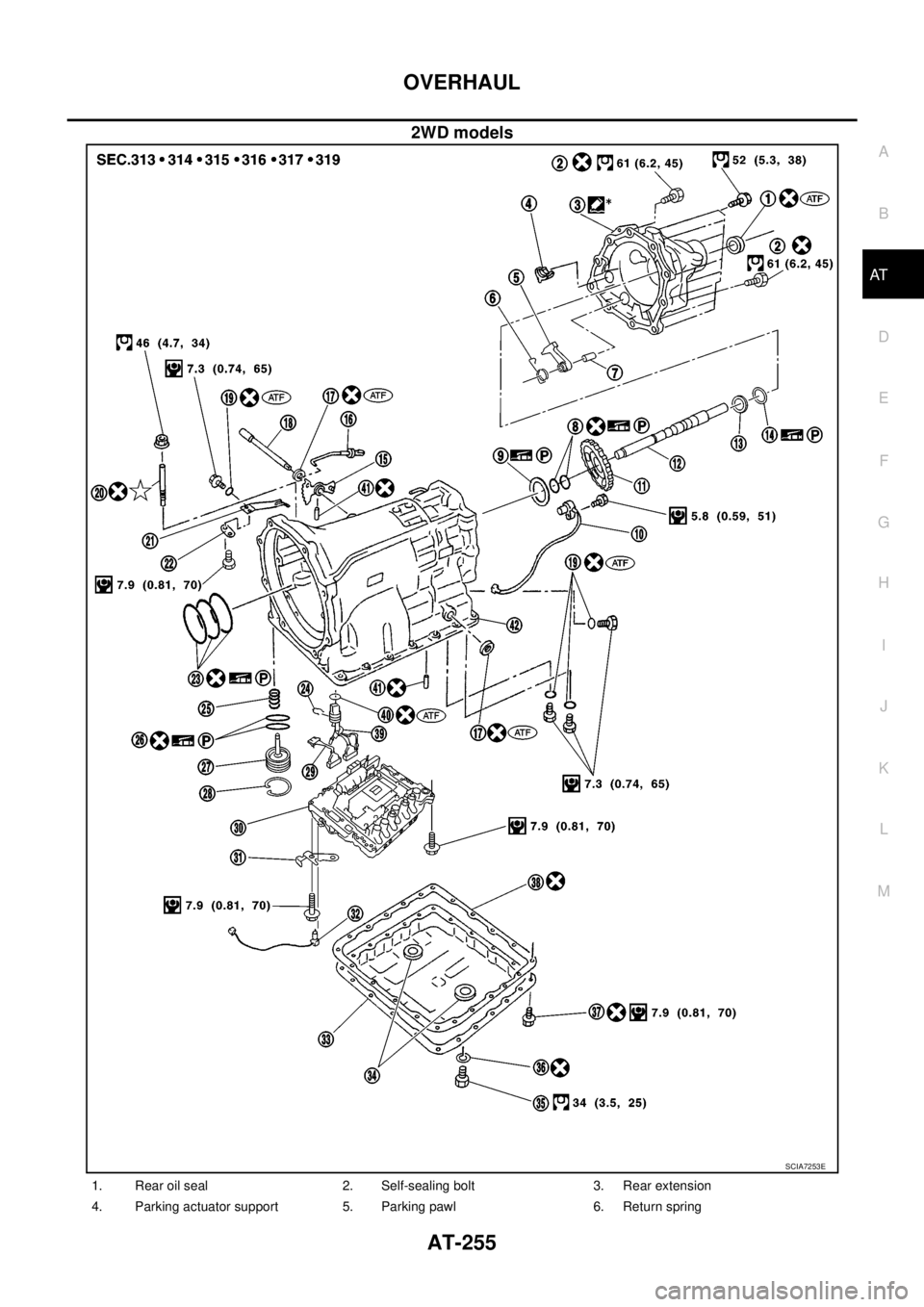

NISSAN NAVARA 2005  Repair Workshop Manual AT-262
OVERHAUL
4WD models
SCIA7336E
