OPEL KARL 2015.75 Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
180 Pielęgnacja samochodu

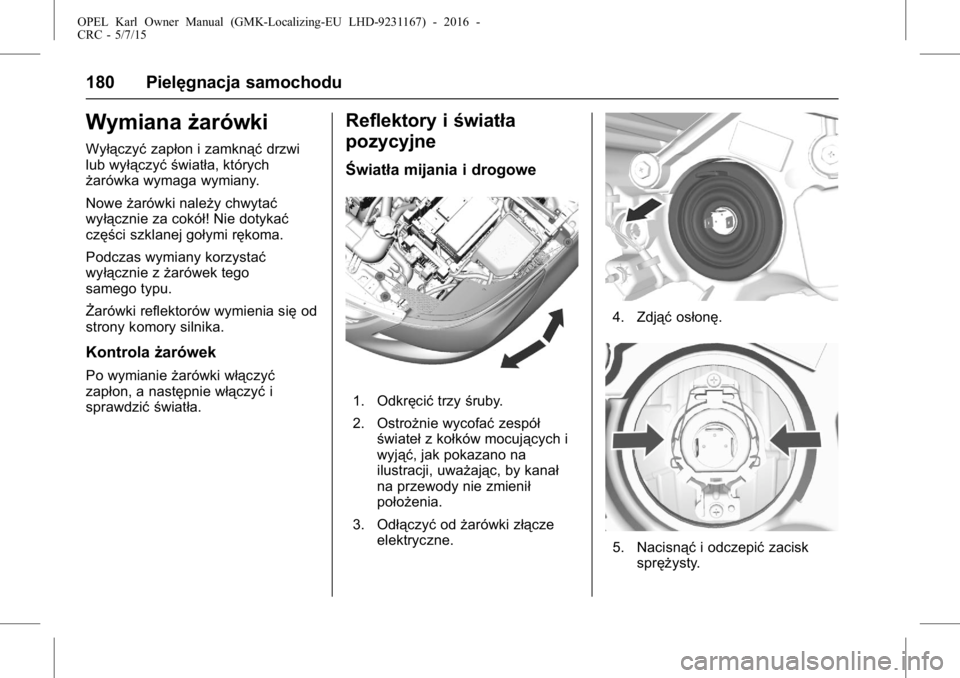

Wymianażarówki
Wyłączyćzapłon i zamknąć drzwi
lub wyłączyć światła, których
żarówka wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego
samego typu.
Żarówki reflektorów wymienia się od
strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć
zapłon, a następnie włączyć i
sprawdzić światła.
Reflektory i światła
pozycyjne
Światła mijania i drogowe
1. Odkręcić trzyśruby.
2. Ostrożnie wycofać zespół
świateł z kołków mocujących i
wyjąć, jak pokazano na
ilustracji, uważając, by kanał
na przewody nie zmienił
położenia.
3. Odłączyć odżarówki złącze
elektryczne.
4. Zdjąć osłonę.
5. Nacisnąć i odczepićzacisk
sprężysty.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 181

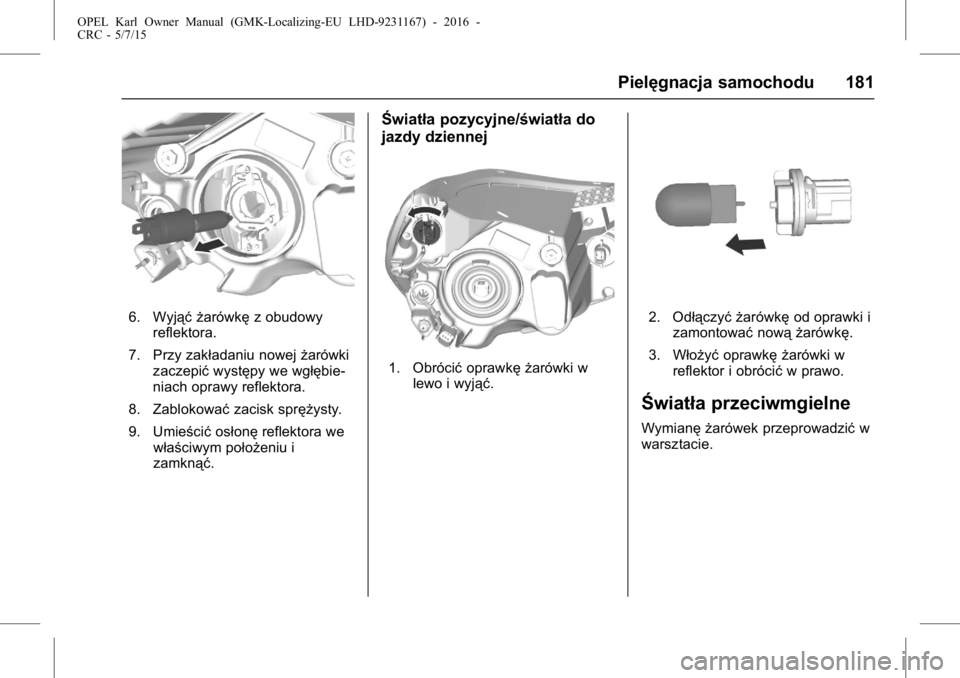

6. Wyjąć żarówkęz obudowy
reflektora.
7. Przy zakładaniu nowej żarówki
zaczepić występy we wgłębie-
niach oprawy reflektora.
8. Zablokować zacisk sprężysty.
9. Umieścić osłonęreflektora we
właściwym położeniu i
zamknąć.
Światła pozycyjne/światła do
jazdy dziennej
1. Obrócić oprawkę żarówki w
lewo i wyjąć.
2. Odłączyć żarówkę od oprawki i
zamontować nową żarówkę.
3. Włożyć oprawkę żarówki w
reflektor i obrócić w prawo.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
182 Pielęgnacja samochodu

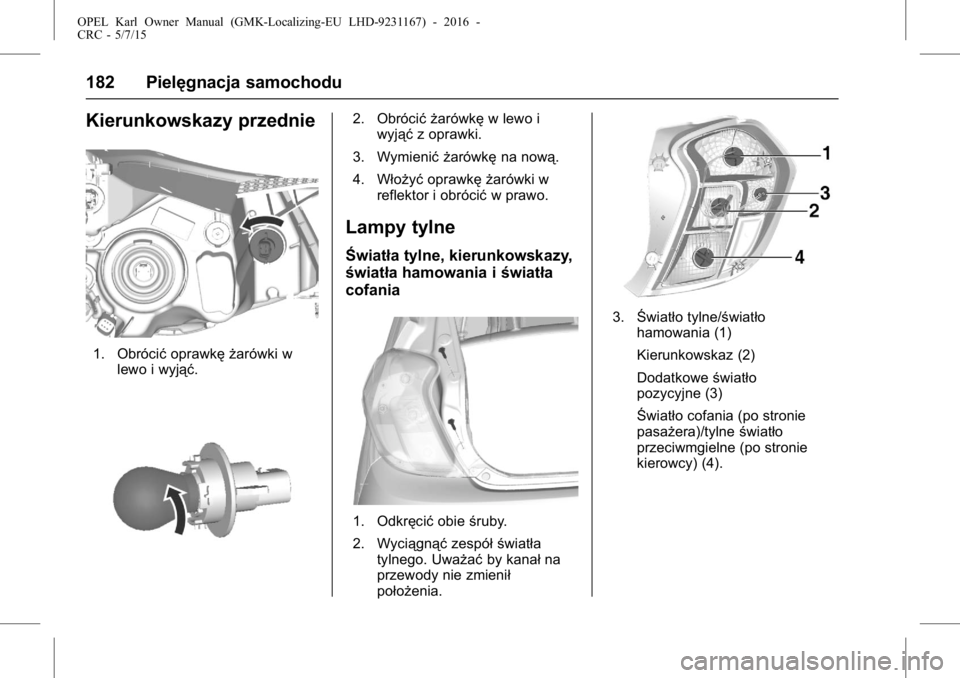

Kierunkowskazy przednie
1. Obrócićoprawkę żarówki w
lewo i wyjąć.
2. Obrócić żarówkę w lewo i
wyjąć z oprawki.
3. Wymienić żarówkę na nową.
4. Włożyć oprawkę żarówki w
reflektor i obrócić w prawo.
Lampy tylne
Światła tylne, kierunkowskazy,
światła hamowania i światła
cofania
1. Odkręcić obieśruby.
2. Wyciągnąć zespół światła
tylnego. Uważać by kanałna
przewody nie zmienił
położenia.
3. Światło tylne/światło
hamowania (1)
Kierunkowskaz (2)
Dodatkowe światło
pozycyjne (3)
Światło cofania (po stronie
pasażera)/tylne światło
przeciwmgielne (po stronie
kierowcy) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 183

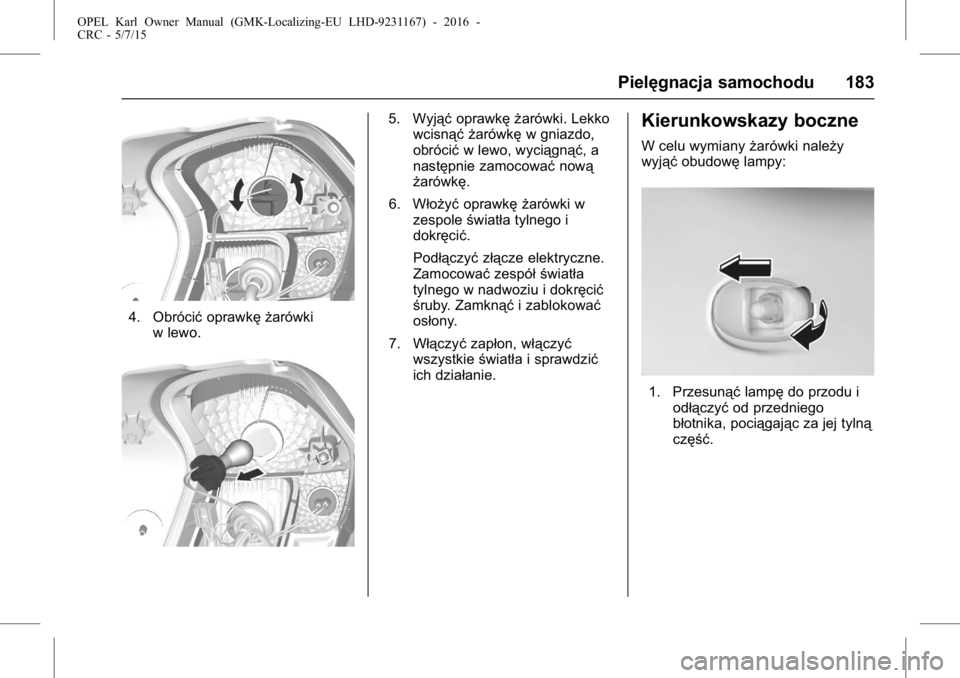

4. Obrócićoprawkę żarówki
w lewo.
5. Wyjąć oprawkę żarówki. Lekko
wcisnąć żarówkę w gniazdo,
obrócić w lewo, wyciągnąć, a
następnie zamocować nową
żarówkę.
6. Włożyć oprawkę żarówki w
zespole światła tylnego i
dokręcić.
Podłączyć złącze elektryczne.
Zamocować zespół światła
tylnego w nadwoziu i dokręcić
śruby. Zamknąć i zablokować
osłony.
7. Włączyć zapłon, włączyć
wszystkie światła i sprawdzić
ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy
wyjąć obudowę lampy:
1. Przesunąć lampędo przodu i
odłączyć od przedniego
błotnika, pociągając za jej tylną
część.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
184 Pielęgnacja samochodu

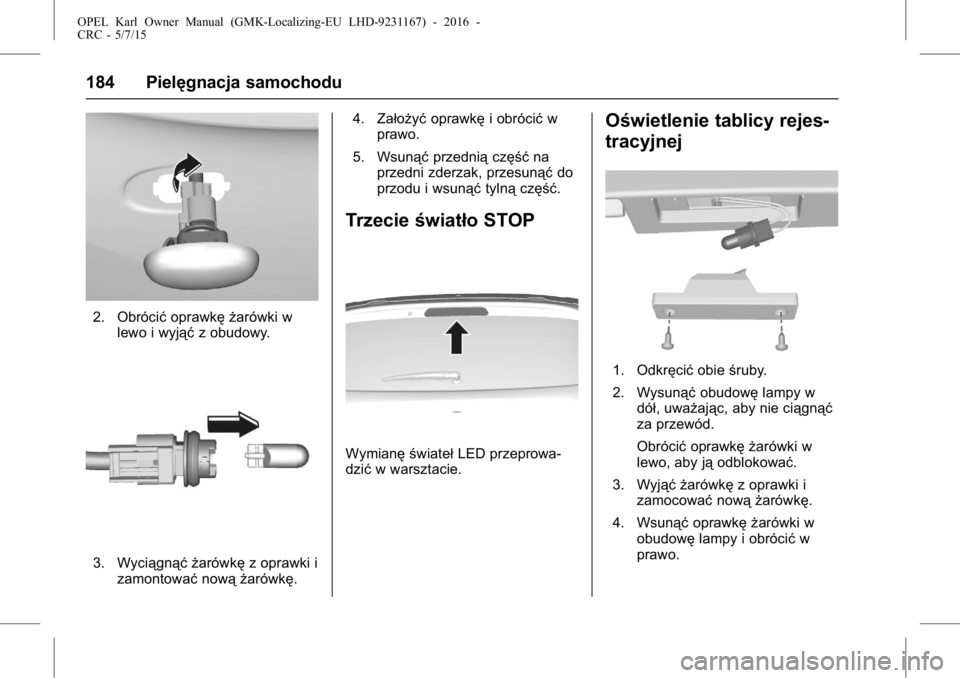

2. Obrócićoprawkę żarówki w
lewo i wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i
zamontować nową żarówkę. 4. Założyć
oprawkęi obrócićw
prawo.
5. Wsunąć przedniączęśćna
przedni zderzak, przesunąć do
przodu i wsunąć tylnączęść.
Trzecie światło STOP
Wymianę świateł LED przeprowa-
dzić w warsztacie.
Oświetlenie tablicy rejes-
tracyjnej
1. Odkręcić obieśruby.
2. Wysunąć obudowęlampy w
dół, uważając, aby nie ciągnąć
za przewód.
Obrócić oprawkę żarówki w
lewo, aby ją odblokować.
3. Wyjąć żarówkę z oprawki i
zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki w
obudowę lampy i obrócić w
prawo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 185
5. Włożyćobudowęlampy i
zamocować, korzystając z
śrubokręta.

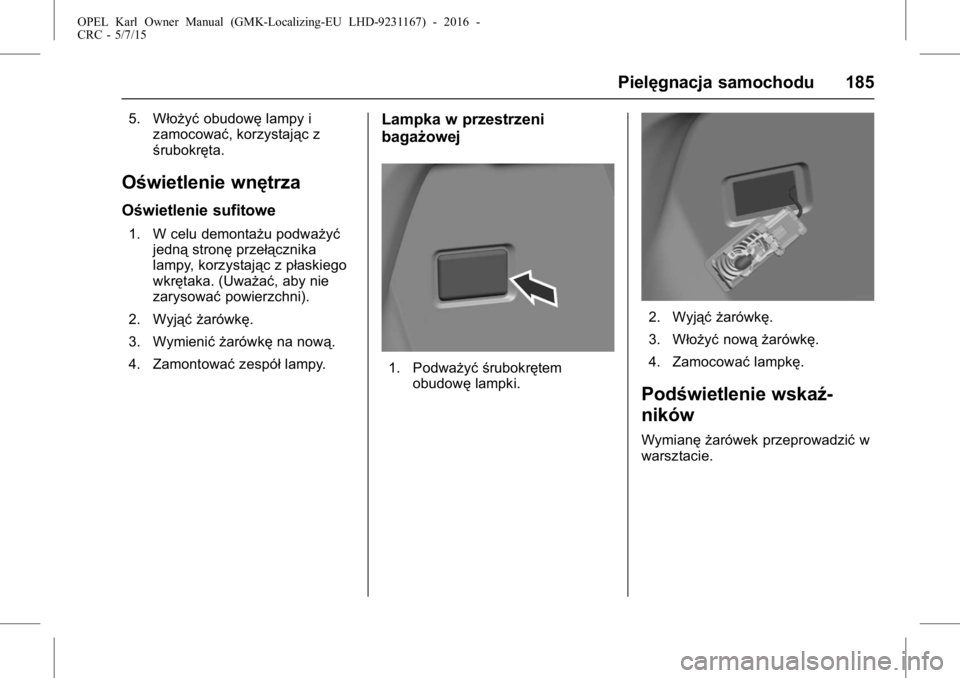

Oświetlenie wnętrza
Oświetlenie sufitowe
1. W celu demontażu podważyć jedną stronę przełącznika
lampy, korzystając z płaskiego
wkrętaka. (Uważać, aby nie
zarysować powierzchni).
2. Wyjąć żarówkę.
3. Wymienić żarówkę na nową.
4. Zamontować zespółlampy.
Lampka w przestrzeni
bagażowej
1. Podważyć śrubokrętem
obudowę lampki.
2. Wyjąć żarówkę.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaź-
ników
Wymianę żarówek przeprowadzić w
warsztacie.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
186 Pielęgnacja samochodu

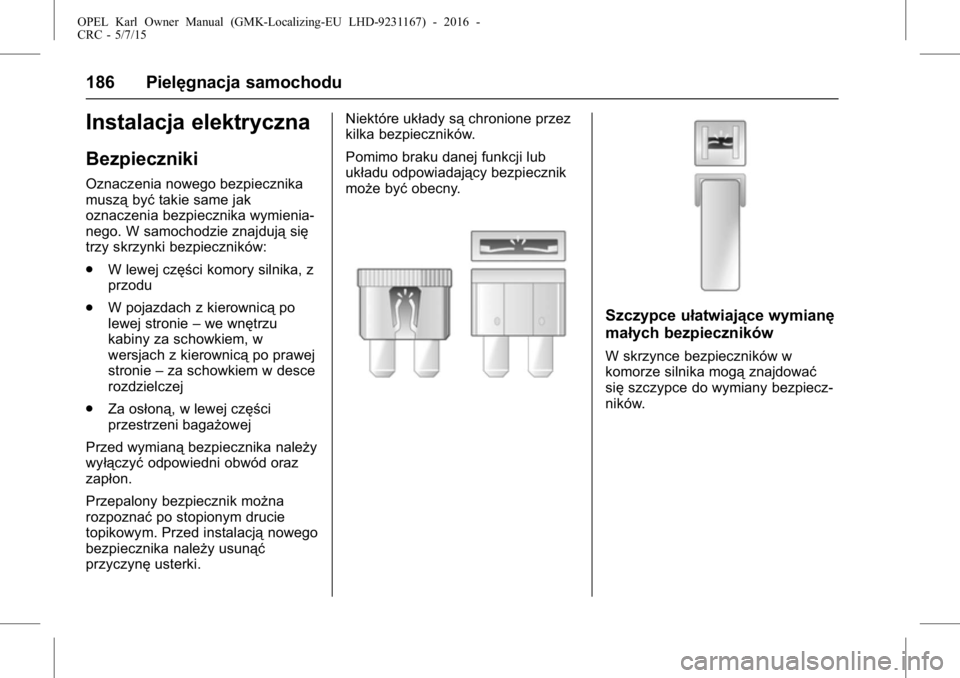

Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
musząbyćtakie same jak
oznaczenia bezpiecznika wymienia-
nego. W samochodzie znajdują się
trzy skrzynki bezpieczników:
. W lewej części komory silnika, z
przodu
. W pojazdach z kierownicą po
lewej stronie –we wnętrzu
kabiny za schowkiem, w
wersjach z kierownicą po prawej
stronie –za schowkiem w desce
rozdzielczej
. Za osłoną, w lewej części
przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki. Niektóre układy są
chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować
się szczypce do wymiany bezpiecz-
ników.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 187
Załóższczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

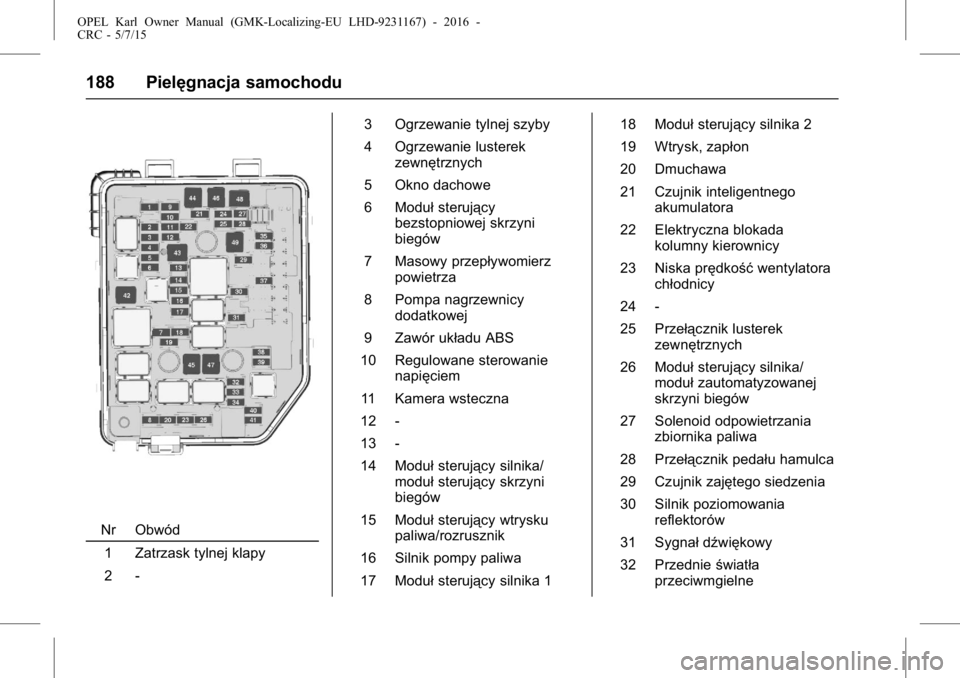

Blok bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje
się z lewej strony, w przedniej
części komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
188 Pielęgnacja samochodu
Nr Obwód1 Zatrzask tylnej klapy
2 - 3 Ogrzewanie tylnej szyby
4 Ogrzewanie lusterek
zewnętrznych
5 Okno dachowe
6 Moduł sterujący
bezstopniowej skrzyni
biegów
7 Masowy przepływomierz powietrza
8 Pompa nagrzewnicy dodatkowej
9 Zawór układu ABS
10 Regulowane sterowanie napięciem
11 Kamera wsteczna
12 -
13 -
14 Moduł sterujący silnika/
moduł sterujący skrzyni
biegów
15 Moduł sterujący wtrysku
paliwa/rozrusznik
16 Silnik pompy paliwa
17 Moduł sterujący silnika 1 18 Moduł
sterujący silnika 2
19 Wtrysk, zapłon
20 Dmuchawa
21 Czujnik inteligentnego akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Niska prędkość wentylatora
chłodnicy
24 -
25 Przełącznik lusterek zewnętrznych
26 Moduł sterujący silnika/
moduł zautomatyzowanej
skrzyni biegów
27 Solenoid odpowietrzania zbiornika paliwa
28 Przełącznik pedału hamulca
29 Czujnik zajętego siedzenia
30 Silnik poziomowania reflektorów
31 Sygnał dźwiękowy
32 Przednie światła
przeciwmgielne

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 189

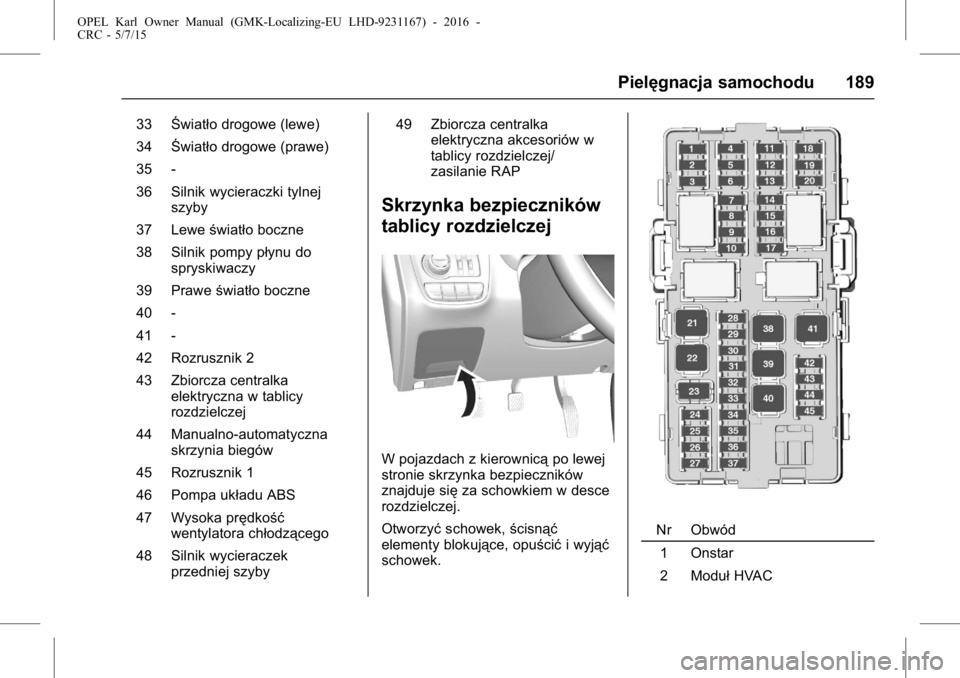

33Światło drogowe (lewe)
34 Światło drogowe (prawe)
35 -
36 Silnik wycieraczki tylnej szyby
37 Lewe światło boczne
38 Silnik pompy płynu do spryskiwaczy
39 Prawe światło boczne
40 -
41 -
42 Rozrusznik 2
43 Zbiorcza centralka elektryczna w tablicy
rozdzielczej
44 Manualno-automatyczna skrzynia biegów
45 Rozrusznik 1
46 Pompa układu ABS
47 Wysoka prędkość wentylatora chłodzącego
48 Silnik wycieraczek przedniej szyby 49 Zbiorcza centralka
elektryczna akcesoriów w
tablicy rozdzielczej/
zasilanie RAP
Skrzynka bezpieczników
tablicy rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek, ścisnąć
elementy blokujące, opuścić i wyjąć
schowek.
Nr Obwód
1 Onstar
2 Moduł HVAC
