OPEL KARL 2015.75 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 240, PDF Size: 5.34 MB
Page 11 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
10 W skrócie
1. Szyby otwierane elektryczniena stronie Szyby otwierane
elektrycznie 028.
Centralny zamek na stronie
Centralny zamek 021.
2. Lusterka zewnętrzne na stronie Wypukły kształt lusterek 026.
3. Automatyczna kontrola prędkości, ograniczenie
prędkości jazdy na stronie
Systemy wspomagania
kierowcy 0162.
Podgrzewane koło kierownicy
na stronie Podgrzewane koło
kierownicy 063.
4. Sygnalizacja skrętu i zmiany pasa ruchu, sygnał świetlny,
światła mijania i drogowe na
stronie Sygnalizacja skrętu i
zmiany pasa ruchu 092.
Oświetlenie asekuracyjne na
stronie Oświetlenie
asekuracyjne 096.
Światła pozycyjne na stronie
Światła pozycyjne 093. 5. Boczne kratki nawiewu powie-
trza na stronie Nieruchome
kratki nawiewu
powietrza 0145.
6. Wskaźniki na stronie Regulacja
położenia kierownicy 062.
7. Wyświetlacz informacyjny kierowcy na stronie
Wyświetlacz informacyjny
kierowcy 078.
8. Elementy sterujące na kole kierownicy na stronie Elementy
sterujące na kole
kierownicy 062.
9. Wycieraczka przedniej szyby, spryskiwacze przedniej szyby,
wycieraczka tylnej szyby,
spryskiwacz tylnej szyby na
stronie Wycieraczki/
spryskiwacze przedniej
szyby 064.
10. Środkowe kratki nawiewu
powietrza na stronie
Regulowane kratki nawiewu
powietrza 0145.
11. Światła awaryjne na stronie
Światła awaryjne 092. 12. Wyświetlacz informacyjny na
stronie Przegląd 0100.
13. System audio-nawigacyjny na stronie Obsługa 0106.
14. Schowek w desce rozdzielczej na stronie Schowek w desce
rozdzielczej 055.
15. Układy ogrzewania, wentylacji i klimatyzacji na stronie
Klimatyzacja sterowana
elektronicznie 0140.
16. Dźwignia zmiany biegów, manualna skrzynia biegów na
stronie Manualna skrzynia
biegów 0155.
17. Hamulec postojowy na stronie Hamulec postojowy 0157.
18. Wyłącznik zapłonu z blokadą kierownicy na stronie Pozycje
wyłącznika zapłonu 0149.
19. Sygnał dźwiękowy na stronie
Sygnał dźwiękowy 063.
Poduszka powietrzna kierowcy
na stronie Poduszki
powietrzne 039.
Page 12 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 11
20. Regulacja położenia kierownicyna stronie Regulacja położenia
kierownicy 062.
21. Dźwignia zwalniająca pokrywę kierownicy na stronie Pokrywa
komory silnika 0173.
22. Skrzynka bezpieczników na stronie Bezpieczniki 0186.
23. Układ kontroli trakcji na stronie Układ kontroli trakcji 0158.
Automatyczne uruchamianie/
wyłączanie silnika na stronie
System stop-start 0150.
Tryb miejski na stronie Układ
stabilizacji toru jazdy
(ESC) 0159.
Funkcja ostrzegania o opusz-
czeniu pasa ruchu na stronie
System ostrzegania o
opuszczeniu pasa ruchu
(LDW) 0166.
24. Przełącznik świateł,
Poziomowanie reflektorów,
Przednie światła przeciw-
mgielne,
Tylne światło przeciwmgielne, Podświetlenie przyrządów na
stronie
Elementy sterujące
światłami zewnętrznymi 090.

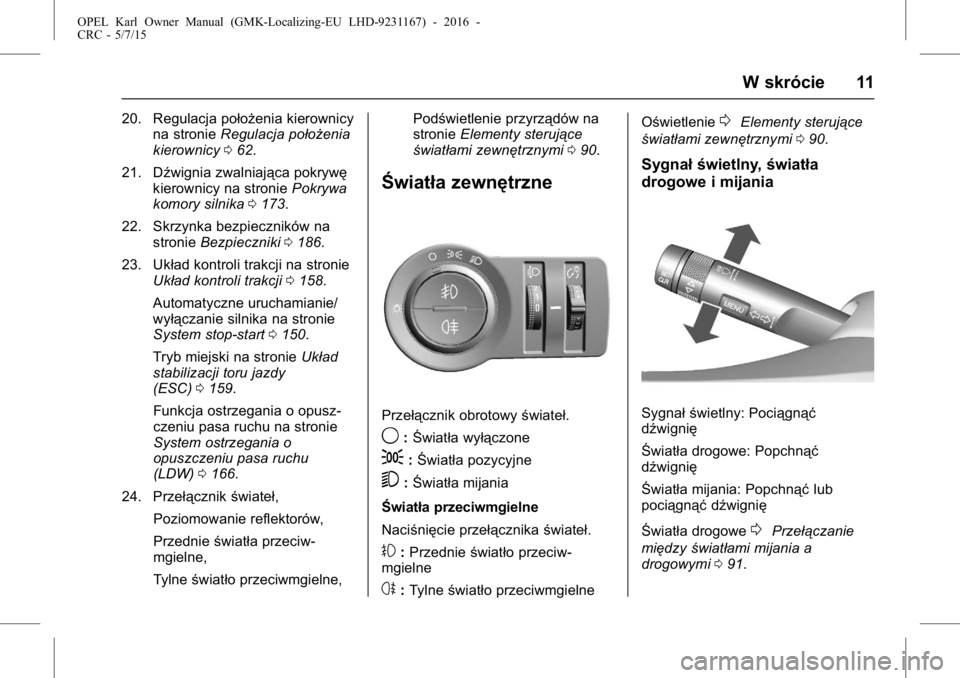

Światła zewnętrzne
Przełącznik obrotowy świateł.
9:Światła wyłączone
;:Światła pozycyjne
5:Światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł.
#:Przednie światło przeciw-
mgielne
s: Tylne światło przeciwmgielne Oświetlenie
0Elementy sterujące
światłami zewnętrznymi 090.
Sygnał świetlny, światła
drogowe i mijania
Sygnał świetlny: Pociągnąć
dźwignię
Światła drogowe: Popchnąć
dźwignię
Światła mijania: Popchnąć lub
pociągnąć dźwignię
Światła drogowe
0Przełączanie
między światłami mijania a
drogowymi 091.
Page 13 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
12 W skrócie

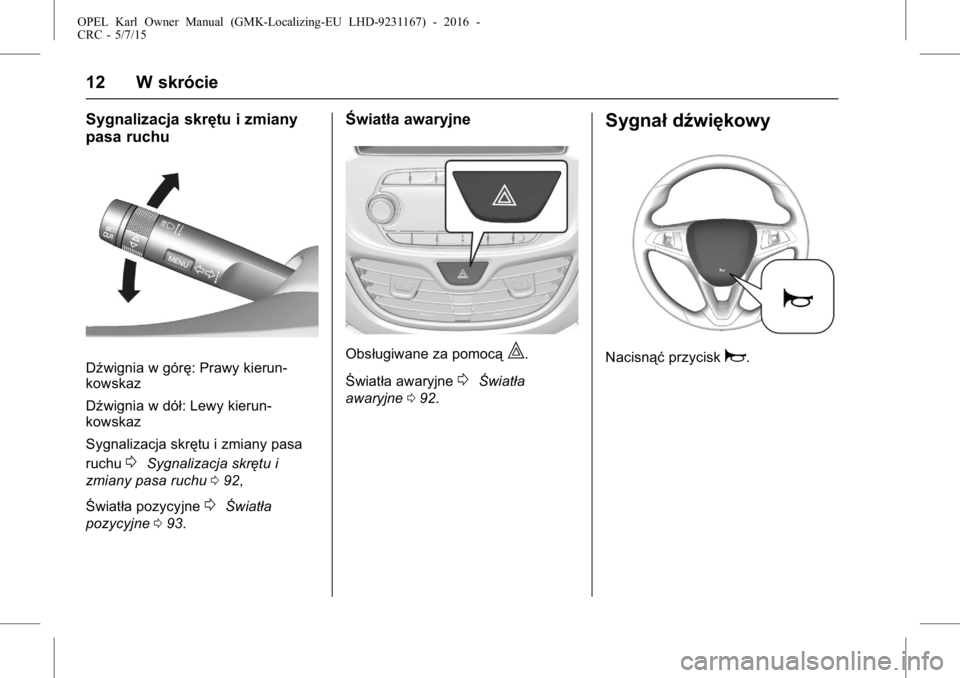

Sygnalizacja skrętu i zmiany
pasa ruchu
Dźwignia w górę: Prawy kierun-
kowskaz
Dźwignia w dół: Lewy kierun-
kowskaz
Sygnalizacja skrętu i zmiany pasa
ruchu
0Sygnalizacja skrętu i
zmiany pasa ruchu 092,
Światła pozycyjne
0Światła
pozycyjne 093.
Światła awaryjne
Obsługiwane za pomocą|.
Światła awaryjne
0Światła
awaryjne 092.
Sygnał dźwiękowy
Nacisnąć przyciska.
Page 14 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 13

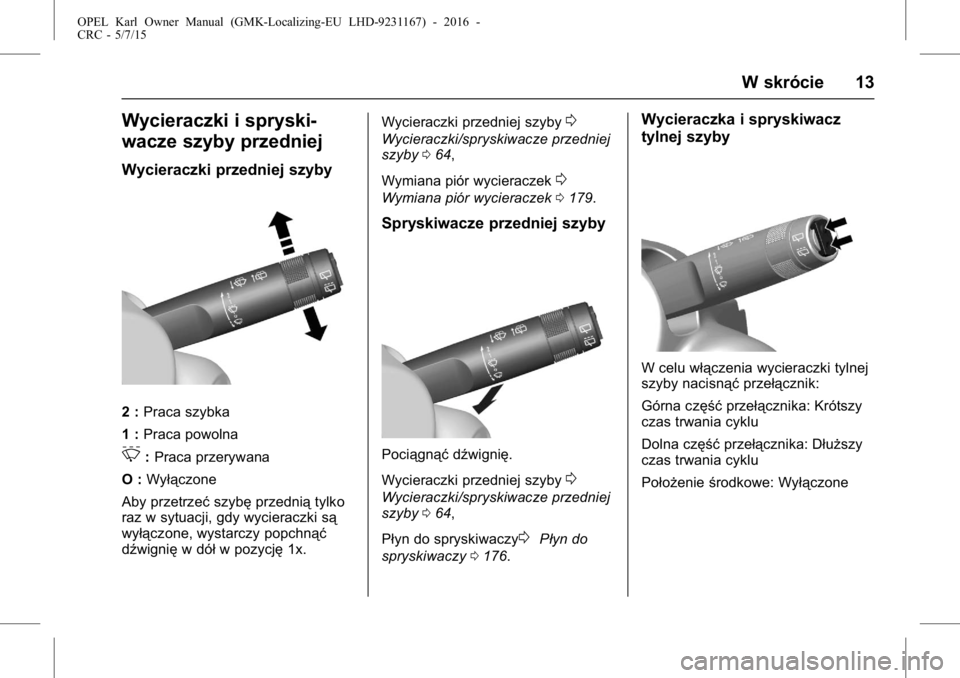

Wycieraczki i spryski-
wacze szyby przedniej
Wycieraczki przedniej szyby
2 :Praca szybka
1 : Praca powolna
3:Praca przerywana
O : Wyłączone
Aby przetrzeć szybęprzednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dółw pozycję 1x. Wycieraczki przedniej szyby
0
Wycieraczki/spryskiwacze przedniej
szyby
064,
Wymiana piór wycieraczek
0
Wymiana piór wycieraczek 0179.
Spryskiwacze przedniej szyby
Pociągnąć dźwignię.
Wycieraczki przedniej szyby
0
Wycieraczki/spryskiwacze przedniej
szyby 064,
Płyn do spryskiwaczy
0Płyn do
spryskiwaczy 0176.
Wycieraczka i spryskiwacz
tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
Górna część przełącznika: Krótszy
czas trwania cyklu
Dolna część przełącznika: Dłuższy
czas trwania cyklu
Położenie środkowe: Wyłączone
Page 15 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

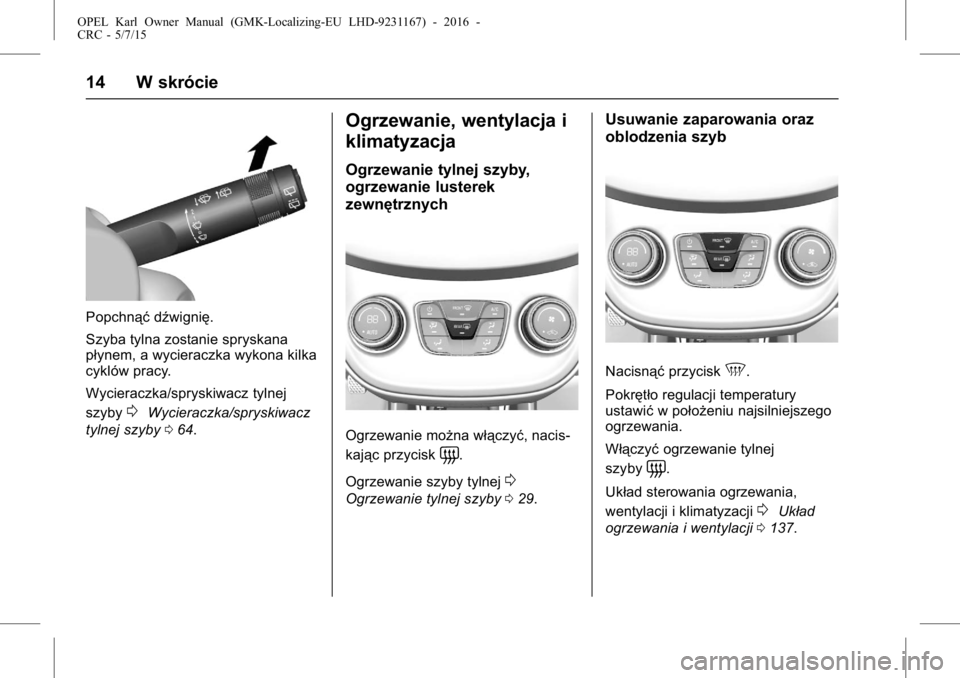

14 W skrócie
Popchnąćdźwignię.
Szyba tylna zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka/spryskiwacz tylnej
szyby
0Wycieraczka/spryskiwacz
tylnej szyby 064.
Ogrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć, nacis-
kając przycisk
=.
Ogrzewanie szyby tylnej
0
Ogrzewanie tylnej szyby 029.
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć przycisk5.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Włączyć ogrzewanie tylnej
szyby
=.
Układ sterowania ogrzewania,
wentylacji i klimatyzacji
0Układ
ogrzewania i wentylacji 0137.
Page 16 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 15

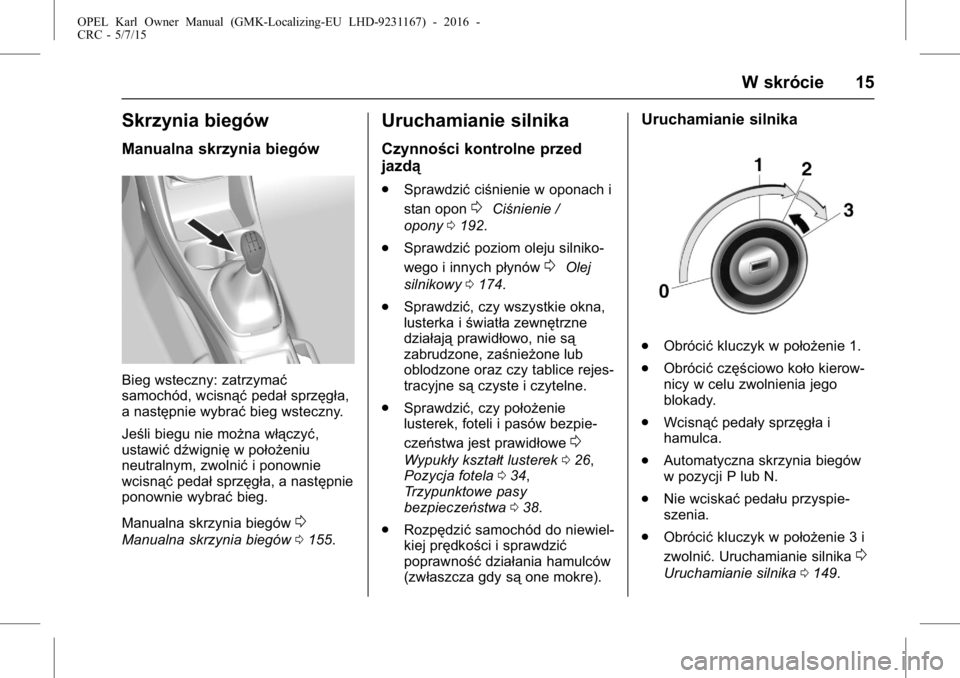

Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: zatrzymać
samochód, wcisnąćpedałsprzęgła,
a następnie wybrać bieg wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedałsprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów
0
Manualna skrzynia biegów 0155.
Uruchamianie silnika
Czynności kontrolne przed
jazdą
.
Sprawdzić ciśnienie w oponach i
stan opon
0Ciśnienie /
opony 0192.
. Sprawdzić poziom oleju silniko-
wego i innych płynów
0Olej
silnikowy 0174.
. Sprawdzić, czy wszystkie okna,
lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice rejes-
tracyjne są czyste i czytelne.
. Sprawdzić, czy położenie
lusterek, foteli i pasów bezpie-
czeństwa jest prawidłowe
0
Wypukły kształt lusterek 026,
Pozycja fotela 034,
Trzypunktowe pasy
bezpieczeństwa 038.
. Rozpędzić samochód do niewiel-
kiej prędkości i sprawdzić
poprawność działania hamulców
(zwłaszcza gdy są one mokre).
Uruchamianie silnika
.
Obrócić kluczyk w położenie 1.
. Obrócić częściowo koło kierow-
nicy w celu zwolnienia jego
blokady.
. Wcisnąć pedały sprzęgła i
hamulca.
. Automatyczna skrzynia biegów
w pozycji P lub N.
. Nie wciskać pedału przyspie-
szenia.
. Obrócić kluczyk w położenie 3 i
zwolnić. Uruchamianie silnika
0
Uruchamianie silnika 0149.
Page 17 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
16 W skrócie

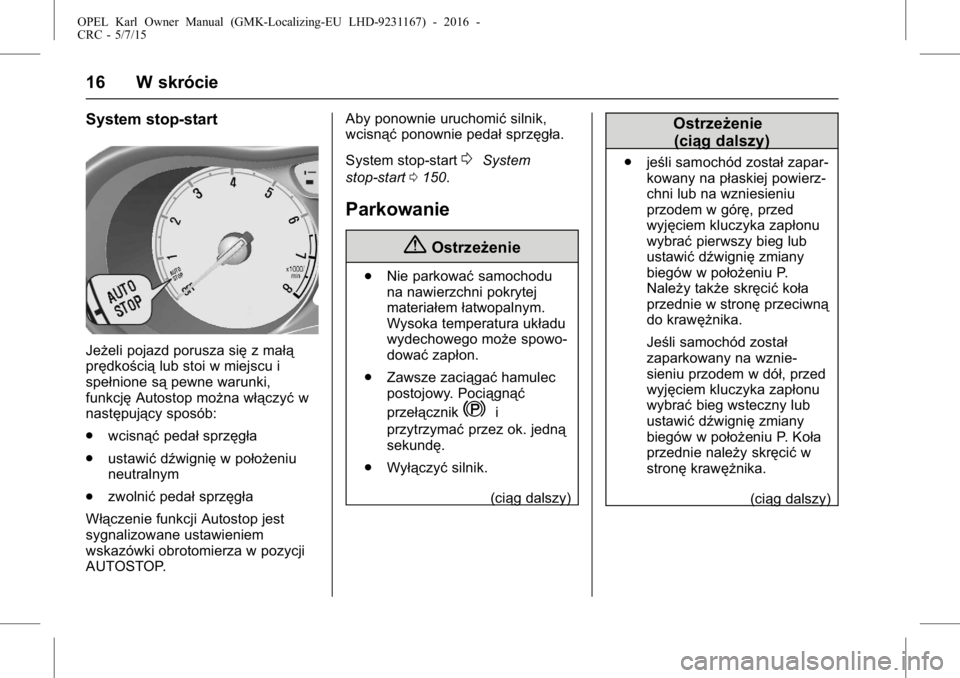

System stop-start
Jeżeli pojazd porusza sięz małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki,
funkcję Autostop można włączyć w
następujący sposób:
. wcisnąć pedałsprzęgła
. ustawić dźwignię w położeniu
neutralnym
. zwolnić pedałsprzęgła
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP. Aby ponownie uruchomić
silnik,
wcisnąć ponownie pedał sprzęgła.
System stop-start
0System
stop-start 0150.
Parkowanie
{Ostrzeżenie
.
Nie parkować samochodu
na nawierzchni pokrytej
materiałem łatwopalnym.
Wysoka temperatura układu
wydechowego może spowo-
dować zapłon.
. Zawsze zaciągać hamulec
postojowy. Pociągnąć
przełącznik
Yi
przytrzymać przez ok. jedną
sekundę.
. Wyłączyć silnik.
(ciąg dalszy)
Ostrzeżenie(ciąg dalszy)
. jeśli samochód został zapar-
kowany na płaskiej powierz-
chni lub na wzniesieniu
przodem w górę, przed
wyjęciem kluczyka zapłonu
wybrać pierwszy bieg lub
ustawić dźwignię zmiany
biegów w położeniu P.
Należy także skręcić koła
przednie w stronę przeciwną
do krawężnika.
Jeśli samochód został
zaparkowany na wznie-
sieniu przodem w dół, przed
wyjęciem kluczyka zapłonu
wybrać bieg wsteczny lub
ustawić dźwignię zmiany
biegów w położeniu P. Koła
przednie należy skręcić w
stronę krawężnika.
(ciąg dalszy)
Page 18 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 17
Ostrzeżenie(ciąg dalszy)
. Wyjąć kluczyk zapłonu.
Obrócić koło kierownicy aż
do jego zablokowania.
W samochodzie z automa-
tyczną skrzynią biegów
kluczyk można wyjąć
dopiero po ustawieniu
dźwigni w położeniu P.
. Zamknij szyby.
. Zablokować zamki samochodu
za pomocą przycisku
Qna
nadajniku zdalnego sterowania.
. Włączyć autoalarm
0
Autoalarm 025.
. Wentylatory chłodzące mogą
pracować nawet po wyłączeniu
silnika
0Złomowanie i
recykling samochodu 0173.
. Po jeździe z wysokimi prędkoś-
ciami obrotowymi lub z dużym
obciążeniem silnika należy przed
wyłączeniem silnika przez pewien czas jechać
bez jego
nadmiernego obciążania lub
przez ok.
30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszko-
dzenia turbosprężarki.
Kluczyki, zamki
0Kluczyki 018,
Tymczasowe wyłączanie
samochodu z eksploatacji
0
Garażowanie samochodu 0172.
Page 19 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
18 Kluczyki, drzwi i szyby
Kluczyki, drzwi i
szyby
Kluczyki i zamki
Kluczyki . . . . . . . . . . . . . . . . . . . . . . . 18
Karta pojazdu . . . . . . . . . . . . . . . . . . 19
Nadajnik zdalnego stero-wania . . . . . . . . . . . . . . . . . . . . . . . . 19
Ustawienia zapisywane . . . . . . . . 20
Centralny zamek . . . . . . . . . . . . . . . 21
Blokada tylnych drzwi . . . . . . . . . . 23
Drzwi
Przestrzeń bagażowa . . . . . . . . . . 23
Zabezpieczanie samochodu
Autoalarm . . . . . . . . . . . . . . . . . . . . . 25
Immobilizer . . . . . . . . . . . . . . . . . . . . 25
Lusterka zewnętrzne
Lusterka wypukłe . . . . . . . . . . . . . . 26
Lusterka regulowane
elektrycznie . . . . . . . . . . . . . . . . . . 26
Składane lusterka . . . . . . . . . . . . . . 26
Podgrzewane lusterka . . . . . . . . . 27
Lusterka wewnętrzne
Ręcznie regulowane lusterko wsteczne . . . . . . . . . . . . . . . . . . . . . 27
Szyby
Szyby otwierane ręcznie . . . . . . . 27
Szyby otwieraneelektrycznie . . . . . . . . . . . . . . . . . . 28
Ogrzewanie tylnej szyby . . . . . . . 29
Osłony przeciwsłoneczne . . . . . . 30
Dach
Okno dachowe . . . . . . . . . . . . . . . . . 30
Kluczyki i zamki
Kluczyki
Kluczyki zapasowe
Numer kluczyka jest zamieszczony
na oddzielnym identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka orygi-
nalnego.
Zamki
0Pielęgnacja
nadwozia 0211.
Page 20 of 240
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

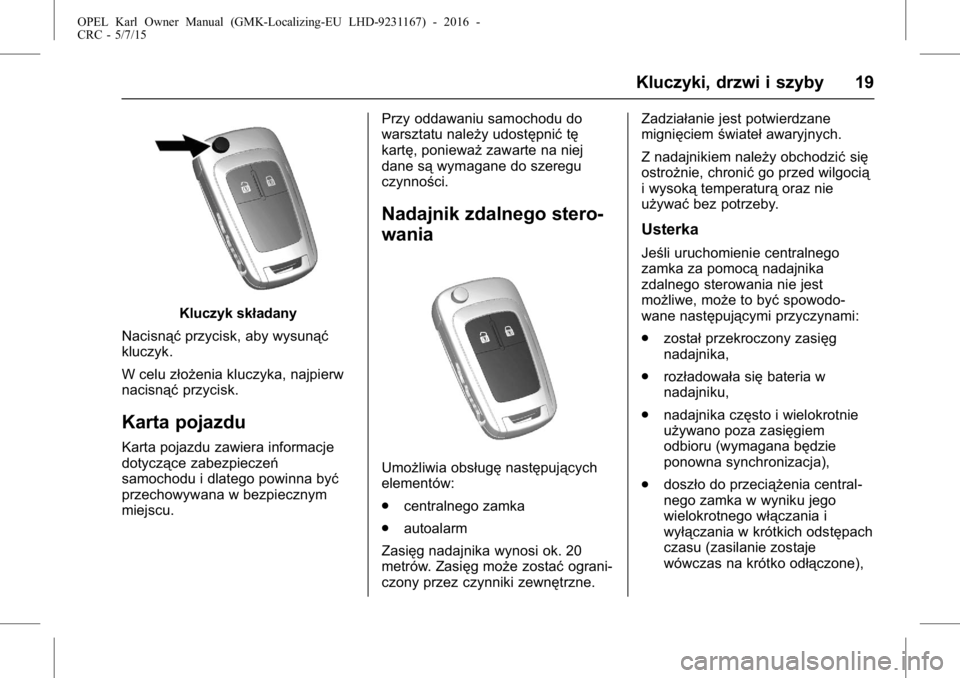

Kluczyki, drzwi i szyby 19
Kluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk.
W celu złożenia kluczyka, najpierw
nacisnąć przycisk.
Karta pojazdu
Karta pojazdu zawiera informacje
dotyczące zabezpieczeń
samochodu i dlatego powinna być
przechowywana w bezpiecznym
miejscu. Przy oddawaniu samochodu do
warsztatu należy udostępnić
tę
kartę, ponieważ zawarte na niej
dane są wymagane do szeregu
czynności.
Nadajnik zdalnego stero-
wania
Umożliwia obsługę następujących
elementów:
. centralnego zamka
. autoalarm
Zasięg nadajnika wynosi ok. 20
metrów. Zasięg może zostać ograni-
czony przez czynniki zewnętrzne. Zadziałanie jest potwierdzane
mignięciem
świateławaryjnych.
Z nadajnikiem należy obchodzić się
ostrożnie, chronić go przed wilgocią
i wysoką temperaturą oraz nie
używać bez potrzeby.
Usterka
Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodo-
wane następującymi przyczynami:
. został przekroczony zasięg
nadajnika,
. rozładowała się bateria w
nadajniku,
. nadajnika często i wielokrotnie
używano poza zasięgiem
odbioru (wymagana będzie
ponowna synchronizacja),
. doszło do przeciążenia central-
nego zamka w wyniku jego
wielokrotnego włączania i
wyłączania w krótkich odstępach
czasu (zasilanie zostaje
wówczas na krótko odłączone),
