OPEL KARL 2015.75 Priručnik za vlasnika (in Croatian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
190 Njega vozila

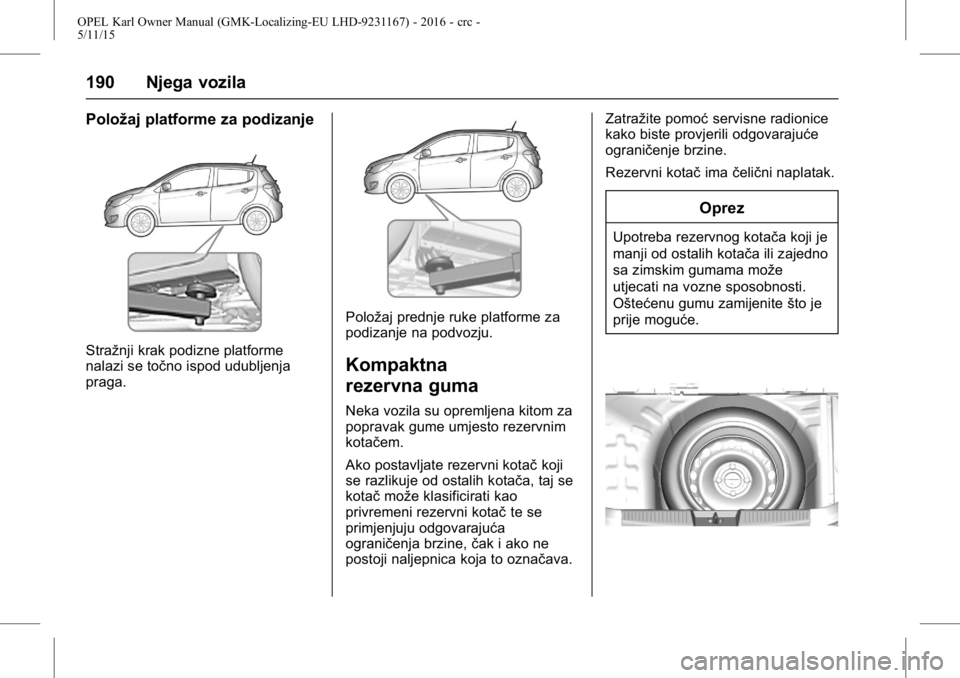

Položaj platforme za podizanje
Stražnji krak podizne platforme
nalazi se točno ispod udubljenja
praga.
Položaj prednje ruke platforme za
podizanje na podvozju.
Kompaktna
rezervna guma
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotačkoji
se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava. Zatražite pomoć
servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač imačelični naplatak.
Oprez
Upotreba rezervnog kotača koji je
manji od ostalih kotača ili zajedno
sa zimskim gumama može
utjecati na vozne sposobnosti.
Oštećenu gumu zamijenite što je
prije moguće.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 191

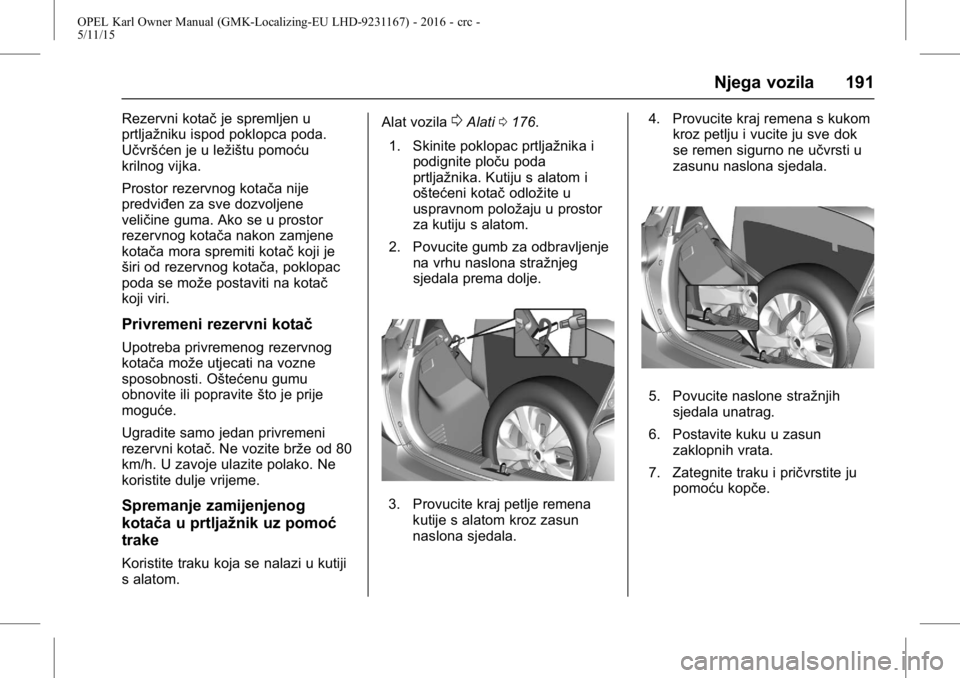

Rezervni kotačje spremljen u
prtljažniku ispod poklopca poda.
Učvršćen je u ležištu pomoću
krilnog vijka.
Prostor rezervnog kotača nije
predviđen za sve dozvoljene
veličine guma. Ako se u prostor
rezervnog kotača nakon zamjene
kotača mora spremiti kotač koji je
širi od rezervnog kotača, poklopac
poda se može postaviti na kotač
koji viri.
Privremeni rezervni kotač
Upotreba privremenog rezervnog
kotača može utjecati na vozne
sposobnosti. Oštećenu gumu
obnovite ili popravite što je prije
moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od 80
km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
Spremanje zamijenjenog
kotača u prtljažnik uz pomoć
trake
Koristite traku koja se nalazi u kutiji
s alatom. Alat vozila
0Alati
0176.
1. Skinite poklopac prtljažnika i podignite ploču poda
prtljažnika. Kutiju s alatom i
oštećeni kotač odložite u
uspravnom položaju u prostor
za kutiju s alatom.
2. Povucite gumb za odbravljenje na vrhu naslona stražnjeg
sjedala prema dolje.
3. Provucite kraj petlje remenakutije s alatom kroz zasun
naslona sjedala. 4. Provucite kraj remena s kukom
kroz petlju i vucite ju sve dok
se remen sigurno ne učvrsti u
zasunu naslona sjedala.
5. Povucite naslone stražnjih
sjedala unatrag.
6. Postavite kuku u zasun zaklopnih vrata.
7. Zategnite traku i pričvrstite ju pomoću kopče.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
192 Njega vozila
Pokretanje spojnim
kabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom može se pokrenuti
pomoću kablova za pokretanje i
akumulatora drugog vozila.
{Upozorenje
Budite iznimno oprezni prilikom
pokretanja vozila kabelima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih
sustava u oba vozila.
Izbjegavajte kontakt s očima,
kožom, tkaninama i obojanim
površinama. Tekućina sadrži
sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja..
Nikada ne izlažite akumulator
otvorenom plamenu ili iskrama.
. Ispražnjeni akumulator može se
smrznuti već pri temperaturama
od 0 °C.
Odmrznite smrznuti akumulator
prije priključivanja kabela za
pokretanje.
. Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
. Koristite pomoćni akumulator
istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora.
. Upotrebljavajte kabele za
pokretanje s izoliranim
priključnim polovima i promjera
najmanje 16 mm² (25 mm² za
dizelski motor).
. Ispražnjeni akumulator ne
odspajajte iz strujnog kruga
vozila.
. Isključite sve nepotrebne
električne potrošače. .
Za vrijeme postupka pokretanja
ne naginjite se iznad
akumulatora.
. Ne dozvolite da se polne
stezaljke jednog kabela dotiču
sa stezaljkama drugog kabela.
. Vozila ne smiju doći u kontakt
jedno s drugim tijekom postupka
pokretanja kablovima.
. Zategnite parkirnu kočnice; ručni
mjenjač je u praznom hodu,
automatski mjenjač u P.
. Otvorite zaštitne kapice
pozitivnog priključnog pola na
oba akumulatora vozila.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 193
Redoslijed spajanja kablova:1. Spojite crveni kabel na pozitivni terminal pomoćnog
akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal
ispražnjenog akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog
akumulatora.
4. Spojite drugi kraj crnog kabela na točku uzemljenja vozila, kao
što je blok motora ili vijčani
spoj nosača motora. Spojite što
je dalje moguće od
ispražnjenog akumulatora, ipak
najmanje 60 cm (24 inča).
Kablove postavite tako da ih ne
može zahvatiti neki od pokretnih
dijelova motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja
kablovima. 2. Nakon 5 minuta, pokrenite
drugi motor. Pokušaji
pokretanja motora ne smiju
trajati dulje od 15 sekundi i to u
razmacima od 1 minute.
3. Pustite da oba motora rade približno 3 minute u praznom
hodu s priključenim kablovima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu
koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča vozila
Ako u slučaju nužde nije dostupna
služba za vuču, vozilo možete
privremeno vući pomoću konopca
pričvršćenog na kuku za vuču u
nuždi.
Odspojite poklopac pomoću
odvijača i izvadite ga.
Prsten za vuču nalazi se među
alatom u vozilu.
Pogledajte Alati0176.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
194 Njega vozila

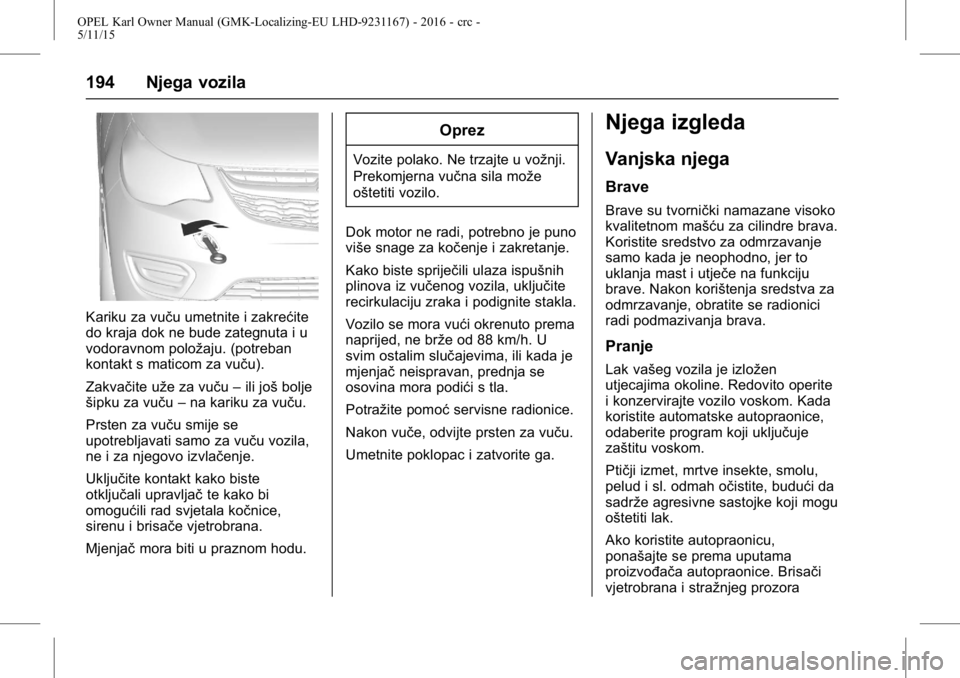

Kariku za vuču umetnite i zakrećite
do kraja dok ne bude zategnuta i u
vodoravnom položaju. (potreban
kontakt s maticom za vuču).
Zakvačite uže za vuču–ili još bolje
šipku za vuču –na kariku za vuču.
Prsten za vuču smije se
upotrebljavati samo za vuču vozila,
ne i za njegovo izvlačenje.
Uključite kontakt kako biste
otključali upravljač te kako bi
omogućili rad svjetala kočnice,
sirenu i brisače vjetrobrana.
Mjenjač mora biti u praznom hodu.
Oprez
Vozite polako. Ne trzajte u vožnji.
Prekomjerna vučna sila može
oštetiti vozilo.
Dok motor ne radi, potrebno je puno
više snage za kočenje i zakretanje.
Kako biste spriječili ulaza ispušnih
plinova iz vučenog vozila, uključite
recirkulaciju zraka i podignite stakla.
Vozilo se mora vući okrenuto prema
naprijed, ne brže od 88 km/h. U
svim ostalim slučajevima, ili kada je
mjenjač neispravan, prednja se
osovina mora podići s tla.
Potražite pomoć servisne radionice.
Nakon vuče, odvijte prsten za vuču.
Umetnite poklopac i zatvorite ga.
Njega izgleda
Vanjska njega
Brave
Brave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava.
Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon korištenja sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje
Lak vašeg vozila je izložen
utjecajima okoline. Redovito operite
i konzervirajte vozilo voskom. Kada
koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu,
pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu,
ponašajte se prema uputama
proizvođača autopraonice. Brisači
vjetrobrana i stražnjeg prozora

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 195

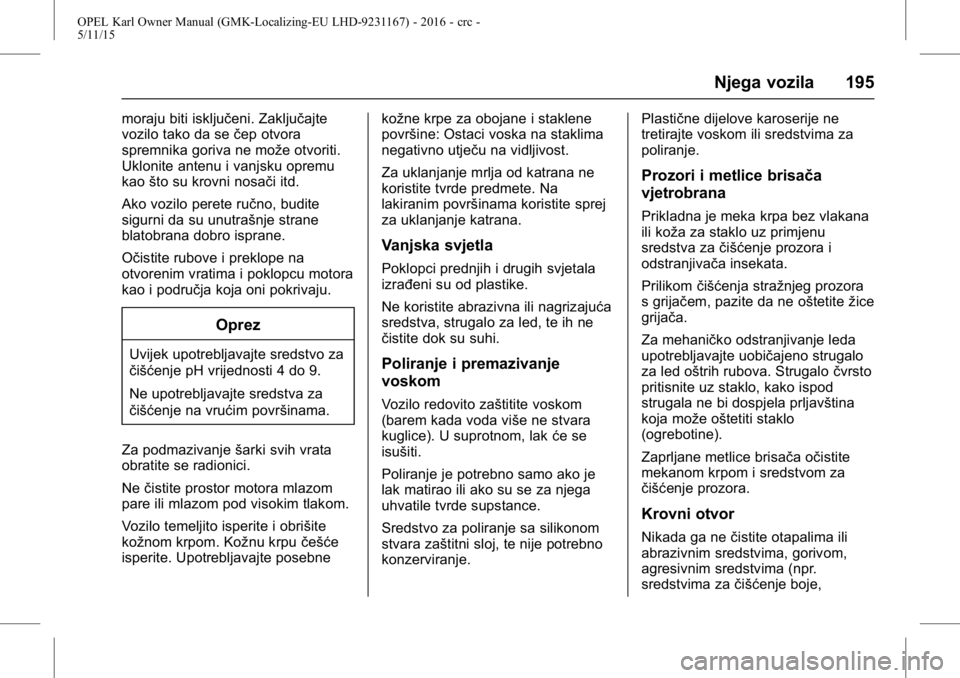

moraju biti isključeni. Zaključajte
vozilo tako da sečep otvora
spremnika goriva ne može otvoriti.
Uklonite antenu i vanjsku opremu
kao što su krovni nosači itd.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora
kao i područja koja oni pokrivaju.
Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti 4 do 9.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Za podmazivanje šarki svih vrata
obratite se radionici.
Ne čistite prostor motora mlazom
pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Upotrebljavajte posebne kožne krpe za obojane i staklene
površine: Ostaci voska na staklima
negativno utječu na vidljivost.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na
lakiranim površinama koristite sprej
za uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike.
Ne koristite abrazivna ili nagrizajuća
sredstva, strugalo za led, te ih ne
čistite dok su suhi.
Poliranje i premazivanje
voskom
Vozilo redovito zaštitite voskom
(barem kada voda više ne stvara
kuglice). U suprotnom, lak
će se
isušiti.
Poliranje je potrebno samo ako je
lak matirao ili ako su se za njega
uhvatile tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje. Plastične dijelove karoserije ne
tretirajte voskom ili sredstvima za
poliranje.
Prozori i metlice brisača
vjetrobrana
Prikladna je meka krpa bez vlakana
ili koža za staklo uz primjenu
sredstva za
čišćenje prozora i
odstranjivača insekata.
Prilikom čišćenja stražnjeg prozora
s grijačem, pazite da ne oštetite žice
grijača.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto
pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo
(ogrebotine).
Zaprljane metlice brisača očistite
mekanom krpom i sredstvom za
čišćenje prozora.
Krovni otvor
Nikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (npr.
sredstvima za čišćenje boje,

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
196 Njega vozila

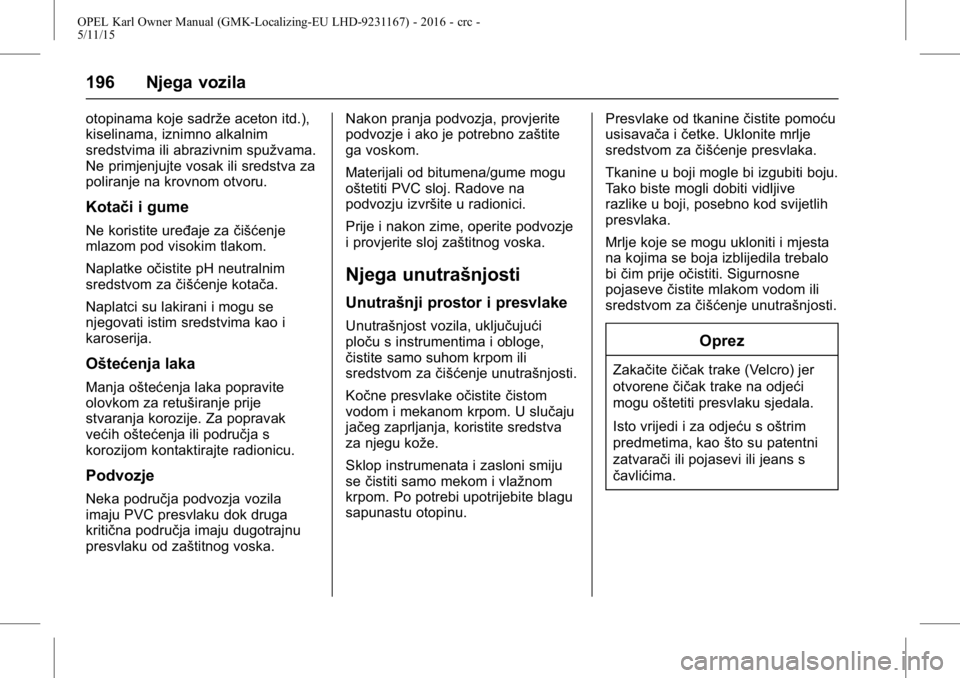

otopinama koje sadrže aceton itd.),
kiselinama, iznimno alkalnim
sredstvima ili abrazivnim spužvama.
Ne primjenjujte vosak ili sredstva za
poliranje na krovnom otvoru.
Kotači i gume
Ne koristite uređaje začišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplatci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.
Oštećenja laka
Manja oštećenja laka popravite
olovkom za retuširanje prije
stvaranja korozije. Za popravak
većih oštećenja ili područja s
korozijom kontaktirajte radionicu.
Podvozje
Neka područja podvozja vozila
imaju PVC presvlaku dok druga
kritična područja imaju dugotrajnu
presvlaku od zaštitnog voska. Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite
ga voskom.
Materijali od bitumena/gume mogu
oštetiti PVC sloj. Radove na
podvozju izvršite u radionici.
Prije i nakon zime, operite podvozje
i provjerite sloj zaštitnog voska.
Njega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući
ploču s instrumentima i obloge,
čistite samo suhom krpom ili
sredstvom za
čišćenje unutrašnjosti.
Kočne presvlake očistite čistom
vodom i mekanom krpom. U slučaju
jačeg zaprljanja, koristite sredstva
za njegu kože.
Sklop instrumenata i zasloni smiju
se čistiti samo mekom i vlažnom
krpom. Po potrebi upotrijebite blagu
sapunastu otopinu. Presvlake od tkanine
čistite pomoću
usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive
razlike u boji, posebno kod svijetlih
presvlaka.
Mrlje koje se mogu ukloniti i mjesta
na kojima se boja izblijedila trebalo
bi čim prije očistiti. Sigurnosne
pojaseve čistite mlakom vodom ili
sredstvom za čišćenje unutrašnjosti.Oprez
Zakačitečičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

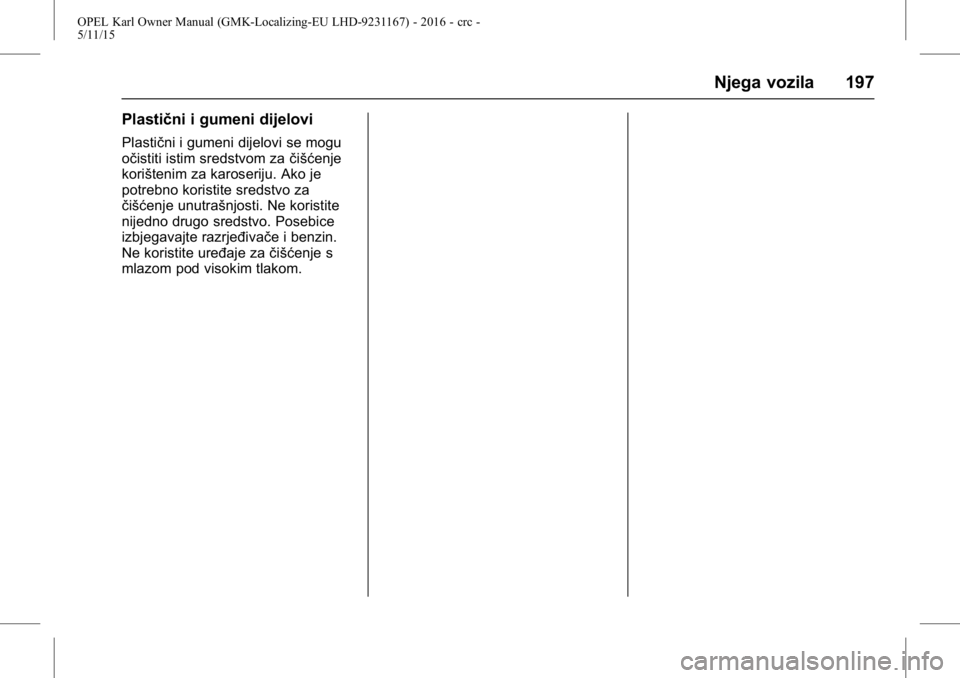

Njega vozila 197
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom začišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin.
Ne koristite uređaje za čišćenje s
mlazom pod visokim tlakom.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
198 Servis i održavanje
Servis i održavanje
Opće napomene
Servisne informacije . . . . . . . . . . 198
Preporučene tekućine,
sredstva za podmazivanje i
dijelovi
Preporučene tekućine isredstva za
podmazivanje . . . . . . . . . . . . . . . 199
Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je
da se svi poslovi održavanja
navedeni u servisnoj knjižici
obavljaju u intervalima kako su
navedeni.
Detaljan, najnoviji plan servisa za
vaše vozilo je dostupan u radionici.
Servisni zaslon
0Servisni
zaslon 067.
Europski servisni intervali
Održavanje vašeg vozila je
potrebno svakih 25.000 km ili nakon
1 godine, ovisno o tome koji od
uvjeta nastupi prvi, osim ako na
servisnom zaslonu nije drugačije
navedeno.
Kraći servisni interval može vrijediti
u slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi
službe ili policijskih vozila. Europski plan servisa vrijedi za
sljedeće zemlje:
Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika
ŜŦeška, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija,
Latvija, Lihtenštajn, Litva,
Luksemburg, Mađarska, Malta,
Makedonija, Monako, Nizozemska,
Norveška, Poljska, Portugal,
Rumunjska, San Marino, Slovačka,
Slovenija, Srbija, Španjolska,
Švedska, Švicarska, Velika Britanija.
Servisni zaslon
0Servisni
zaslon 067.
Međunarodni servisni intervali
Održavanje vašeg vozila je
potrebno svakih 15.000 km ili nakon
1 godine, ovisno o tome koji od
uvjeta nastupi prvi, osim ako na
servisnom zaslonu nije drugačije
navedeno.
Međunarodni raspored servisa
vrijedi za zemlje koje nisu navedene
u Europskom rasporedu servisa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Servis i održavanje 199
Servisni zaslon0Servisni
zaslon 067.
Potvrde
Potvrda o servisu bilježi se u
servisnoj i jamstvenoj knjižici.
Datum i kilometraža potvrđuju se
žigom i potpisom servisne radionice.
Provjerite jesu li servisna i
jamstvena knjižica ispravno
popunjene, jer je dokaz o
kontinuiranom servisiranju bitan u
slučaju udovoljavanja bilo kakvim
jamstvenim ili potraživanjima zbog
pada vrijednosti, a isto tako je
prednost prilikom prodaje vozila.
Servisni interval s preostalim
vijekom trajanja motornog ulja
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon Vam daje
informaciju kada je potrebno obaviti
izmjenu motornog ulja.
Servisni zaslon
0Servisni
zaslon 067.
Preporučene
tekućine, sredstva za
podmazivanje i
dijelovi
Preporučene tekućine i
sredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije. Jamstvo ne pokriva
oštećenja nastala uslijed korištenja
proizvoda koji nisu sukladni ovim
specifikacijama.
{Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje definira se njegovom
kvalitetom i viskoznošću. Prilikom
odabira motornog ulja za uporabu,
kvaliteta je važnija od viskoznosti. Kvaliteta ulja osigurava, na primjer,
čistoću motora, zaštitu od trošenja i
kontrolu starenja ulja, dok stupanj
viskoznosti daje informaciju o
gustoći ulja u temperaturnom
rasponu.
Dexos je najnovija kvaliteta
motornog ulja koja pruža optimalnu
zaštitu za benzinske i dizelske
motore. Ako nije dostupnu, mogu se
koristiti druga motorna ulja
navedenih kvaliteta. Preporuke za
benzinske motore vrijede i za
motore na komprimirani prirodni plin
(CNG), ukapljeni naftni plin (LPG) i
etanol (E85).
Odaberite odgovarajuće motorno
ulje temeljem njegove kvalitete i
minimalne temperature okoline
0
Preporučene tekućine i sredstva za
podmazivanje
0199.
Nadolijevanje motornog ulja
Motorna ulja raznih proizvođača i
marki se mogu miješati sve dok su u
skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
