3. Izvucitežarulju iz držača
žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki
na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite
stražnji kraj.
Srednje visoko
postavljeno stop svjetlo
(CHMSL)
Zamjenu LED-dioda prepustite
radionici.
Svjetlo registarske
pločice
1. Odvijte oba vijka.
2. Izvucite kućište svjetla premadolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite
suprotno od kazaljki na satu za
odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u
kućište svjetla i zakrenite u
smjeru kazaljki na satu. 5. Umetnite kućište sijalice i
učvrstite ga odvijačem.
Unutarnja svjetla
Svjetlo za čitanje
1. Za uklanjanje, izdignite
suprotnu stranu prekidača
svjetla koristeći plosnati
odvijač. (Pazite da ne napravite
ogrebotine).
2. Izvadite žarulju.
3. Zamijenite sijalicu.
4. Ponovno ugradite sklop prednjeg svjetla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 171
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležištapomoću odvijača.
2. Izvadite sijalicu.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču. U vozilu se
nalaze tri kutije s osiguračima:
.U prednjem lijevom dijelu
motornog prostora
. Na vozilima s upravljačem na
lijevoj strani, u unutrašnjosti iza
pretinca za odlaganje ili, u
vozilima s upravljačem na
desnoj strani, iza pretinca za
odlaganje ispred suvozača
. Iza poklopca na lijevoj strani u
prtljažniku
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
172 Njega vozila
Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može
nalaziti u kutiji s osiguračima u
prostoru motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 173
Kutija s osiguračima u
prostoru motora
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga
gore i uklonite.
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Br. Strujni krug1 Zasun zaklopnih vrata
2 - 3 Uređaj za odmagljivanje
stražnjeg stakla
4 Grijač vanjskog bočnog
retrovizora
5 Krovni otvor
6 Upravljački modul neprekidno promjenjivog
prijenosa
7 Senzor masenog protoka zraka
8 Pumpa pomoćnog grijača
9 Ventil sustava protiv blokiranja kotača
10 Regulirana kontrola napona
11 Kamera za vožnju unatrag
12 -
13 -
14 Upravljački modul motora/ upravljački modul mjenjača
15 Upravljački modul ubrizgavanja goriva/elektro-
pokretač
16 Motor pumpe za gorivo
17 Upravljački modul motora1

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
174 Njega vozila
18 Upravljački modul motora2
19 Ventil za ubrizgavanje,paljenje
20 Klima uređaj
21 Inteligentni osjetnik za akumulator
22 Električna brava stupa upravljača
23 Mala brzina hlađenja ventilatora
24 -
25 Prekidač vanjskog
retrovizora
26 Upravljački modul motora/ modul automatiziranog
ručnog mjenjača
27 Elektromagnet ventila kanistra
28 Prekidač papučice kočnice
29 Osjetilni sustav za putnike
30 Motor za namještanje visine svjetlosnog snopa
31 Sirena
32 Prednje svjetlo za maglu 33 Dugo svjetlo, lijevo
34 Dugo svjetlo, desno
35 -
36 Motor brisača stražnjeg
stakla
37 Lijevo svjetlo za dodatno osvjetljavanje u zavojima
38 Motor pumpe uređaja za pranje stakla
39 Desno svjetlo za dodatno osvjetljavanje u zavojima
40 -
41 -
42 Elektropokretač 2
43 Električni centar sa sabirnicom u ploči
44 Automatizirani ručni mjenjač
45 Elektropokretač 1
46 Pumpa sustava protiv blokiranja kotača
47 Velika brzina ventilatora za hlađenje 48 Motor brisača
vjetrobranskog stakla
49 Dodatna oprema električnog centra sa
sabirnicom u ploči/RAP
napajanje
Kutija s osiguračima
ploče s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 175

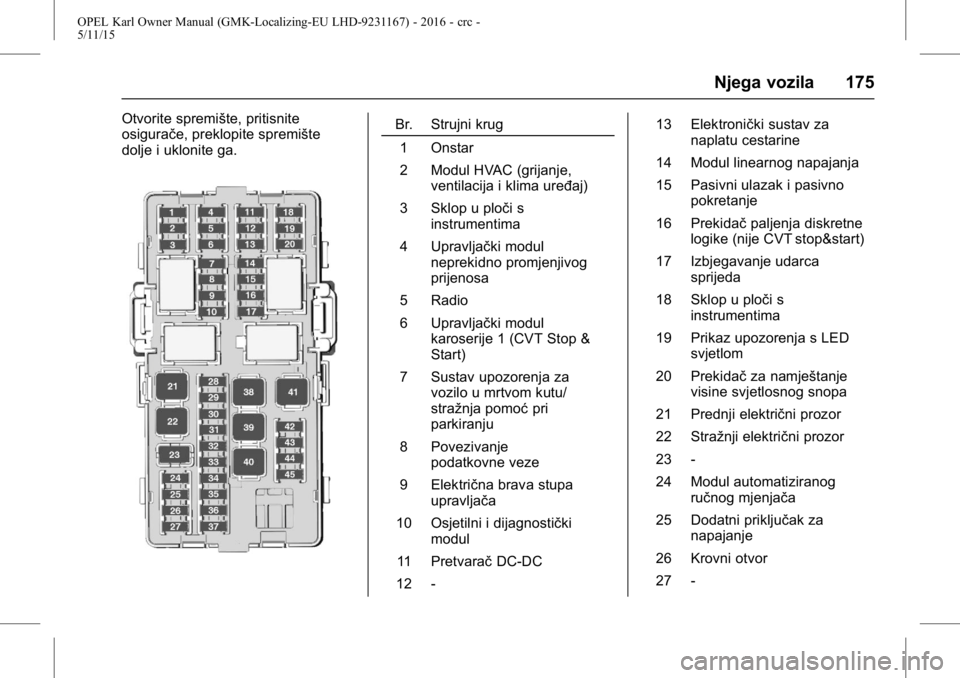

Otvorite spremište, pritisnite
osigurače, preklopite spremište
dolje i uklonite ga.Br. Strujni krug1 Onstar
2 Modul HVAC (grijanje, ventilacija i klima uređaj)
3 Sklop u ploči s instrumentima
4 Upravljački modul neprekidno promjenjivog
prijenosa
5 Radio
6 Upravljački modul karoserije 1 (CVT Stop &
Start)
7 Sustav upozorenja za vozilo u mrtvom kutu/
stražnja pomoć pri
parkiranju
8 Povezivanje podatkovne veze
9 Električna brava stupa upravljača
10 Osjetilni i dijagnostički modul
11 Pretvarač DC-DC
12 - 13 Elektronički sustav za
naplatu cestarine
14 Modul linearnog napajanja
15 Pasivni ulazak i pasivno pokretanje
16 Prekidač paljenja diskretne
logike (nije CVT stop&start)
17 Izbjegavanje udarca sprijeda
18 Sklop u ploči s instrumentima
19 Prikaz upozorenja s LED svjetlom
20 Prekidač za namještanje
visine svjetlosnog snopa
21 Prednji električni prozor
22 Stražnji električni prozor
23 -
24 Modul automatiziranog ručnog mjenjača
25 Dodatni priključak za napajanje
26 Krovni otvor
27 -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
176 Njega vozila
28 Upravljački modulkaroserije 8
29 Upravljački modul karoserije 7
30 Upravljački modul karoserije 6
31 Upravljački modul karoserije 5
32 Upravljački modul karoserije 4
33 Upravljački modul karoserije 3
34 Upravljački modul karoserije 2 (nije CVT Stop
& Start)
35 Upravljački modul karoserije 1 (nije CVT Stop
& Start)
36 Prekidač paljenja diskretne
logike (CVT stop&start)
37 Pozadinsko osvjetljenje kontrola na kolu upravljača
38 -
39 Logistički/pretvarač DC-DC40 Električni podizač
stakla
vozača s funkcijom brzog
podizanja/spuštanja
41 Motor ventilatora
42 Prednje grijano sjedalo
43 Modul HVAC (grijanje, ventilacija i klima uređaj)
44 Grijano kolo upravljača
45 Upravljački modul karoserije 2 (CVT Stop &
Start)Alat vozila
Alat
Vozila s kompletom za
popravak gume

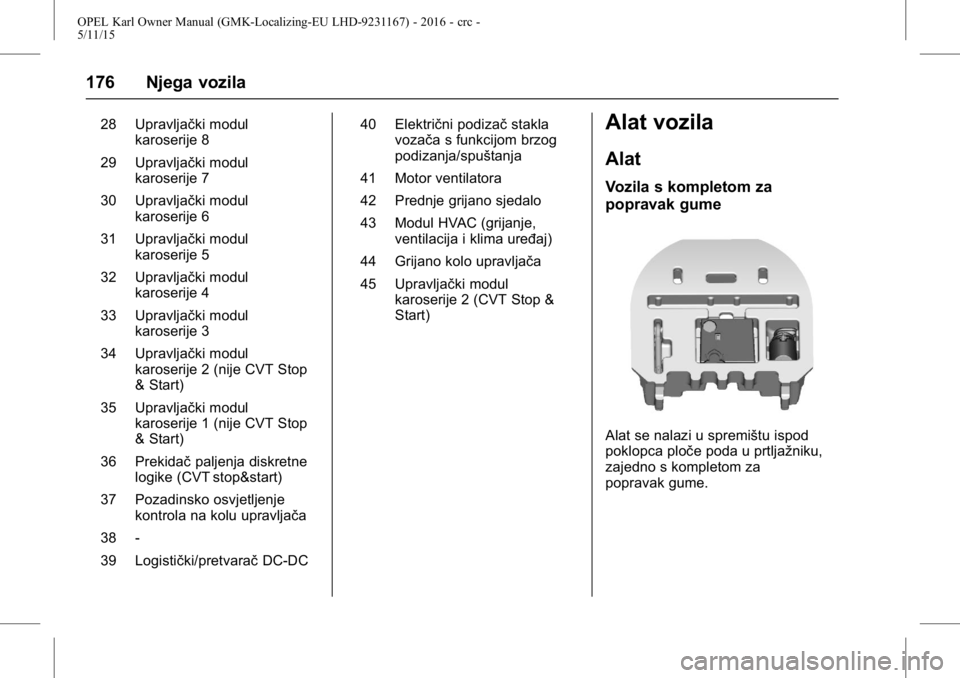

Alat se nalazi u spremištu ispod
poklopca ploče poda u prtljažniku,
zajedno s kompletom za
popravak gume.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 177
Vozila s rezervnim kotačem
Alati i dizalica vozila nalaze se u
prtljažniku.
PogledajteMijenjanje gume 0187.
Pogledajte Kompaktna rezervna
guma 0190.
Kotači i gume
Stanje guma, stanje kotača
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
uzrokovati oštećenje gume i kotača.
Prilikom parkiranja pazite da gumu
ne pritisnete uz rubnik.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača
jer to može utjecati na stabilnost
vozila. Uvijek upotrebljavajte manje
istrošene gume na stražnjoj osovini.
Zimske gume
Zimske gume poboljšavaju sigurnost
u vožnji pri temperaturama ispod 7°
C i stoga ih treba postaviti na sve
kotače.
Sukladno propisima koji su važeći u
zemlji, prilijepite naljepnicu s
brzinom u vozačevom vidnom polju.
Oznake na gumi
Primjerice 195/65 R 15 91 H
195: širina gume, mm
65: omjer poprečnog presjeka
(visina gume u odnosu na širinu
gume), %
R: vrsta pojasa: Radijalni
RF: vrsta: RunFlat
15: promjer kotača, u inčima
91: indeks opterećenja, npr. 91
odgovara 615 kg
H: slovni kod za brzinu
Slovo koda brzine:
Q: do 160 km/h
S: do 180 km/h
T : do 190 km/h
H: do 210 km/h
V : do 240 km/h
W: do 270 km/h
Direkcionalne gume
Direkcionalne gume moraju biti
montirane tako da se okreću u
ispravnom smjeru. Pravilan smjer

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
178 Njega vozila
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici
(bočna strana gume).
Tlak u gumama
Provjeravajte tlak u hladnim
gumama najmanje svakih 14 dana i
prije svakog dugog putovanja. Ne
zaboravite rezervni kotač. To
također vrijedi za vozila sa
sustavom nadzora tlaka u gumama.

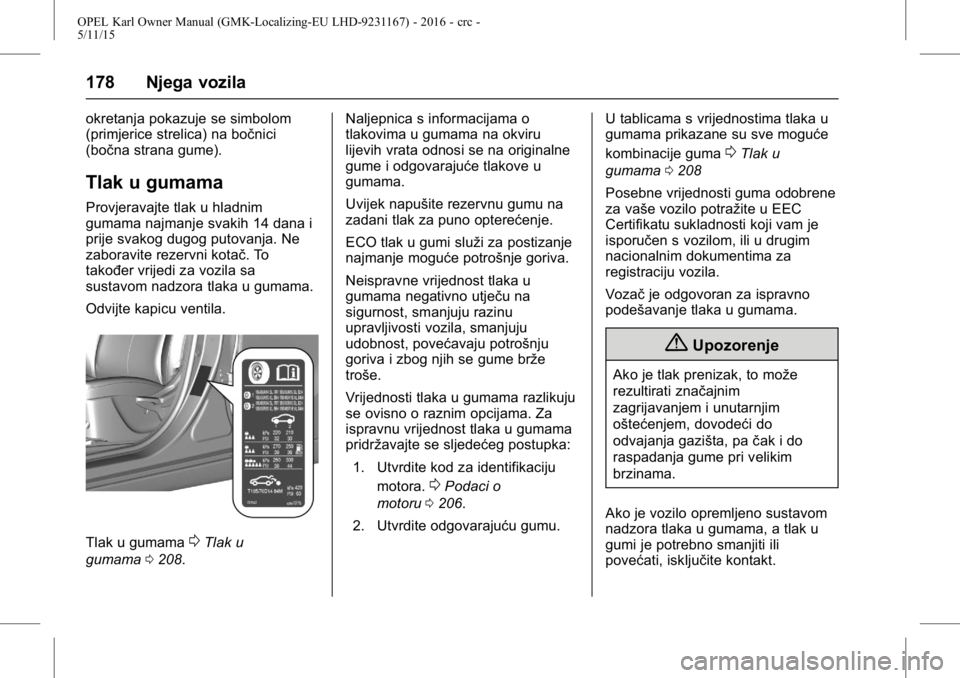

Odvijte kapicu ventila.
Tlak u gumama0Tlak u
gumama 0208. Naljepnica s informacijama o
tlakovima u gumama na okviru
lijevih vrata odnosi se na originalne
gume i odgovarajuće tlakove u
gumama.
Uvijek napušite rezervnu gumu na
zadani tlak za puno opterećenje.
ECO tlak u gumi služi za postizanje
najmanje moguće potrošnje goriva.
Neispravne vrijednost tlaka u
gumama negativno utječu na
sigurnost, smanjuju razinu
upravljivosti vozila, smanjuju
udobnost, povećavaju potrošnju
goriva i zbog njih se gume brže
troše.
Vrijednosti tlaka u gumama razlikuju
se ovisno o raznim opcijama. Za
ispravnu vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora.
0Podaci o
motoru 0206.
2. Utvrdite odgovarajuću gumu. U tablicama s vrijednostima tlaka u
gumama prikazane su sve moguće
kombinacije guma
0Tlak u
gumama 0208
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.
{Upozorenje
Ako je tlak prenizak, to može
rezultirati značajnim
zagrijavanjem i unutarnjim
oštećenjem, dovodeći do
odvajanja gazišta, pa čak i do
raspadanja gume pri velikim
brzinama.
Ako je vozilo opremljeno sustavom
nadzora tlaka u gumama, a tlak u
gumi je potrebno smanjiti ili
povećati, isključite kontakt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Njega vozila 179
Nakon prilagodbe tlaka u gumama
uključite kontakt i odaberite dotičnu
postavku na stranici Opterećenje
guma na zaslonu informacijskog
centra vozača,
0Informacijski
centar vozača (DIC) 075.

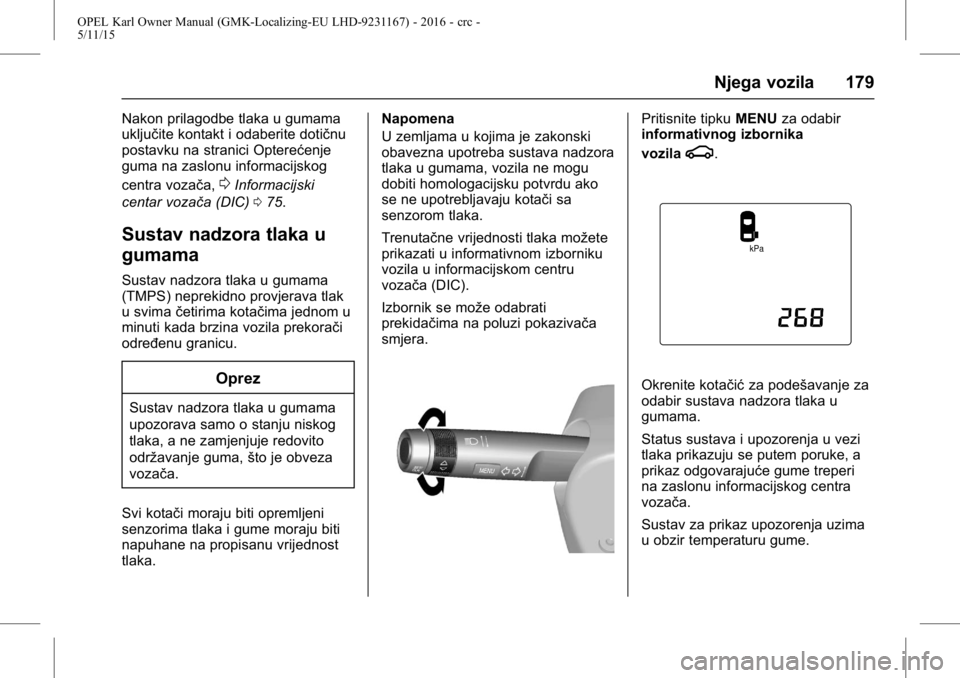

Sustav nadzora tlaka u
gumama
Sustav nadzora tlaka u gumama
(TMPS) neprekidno provjerava tlak
u svima četirima kotačima jednom u
minuti kada brzina vozila prekorači
određenu granicu.
Oprez
Sustav nadzora tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
napuhane na propisanu vrijednost
tlaka. Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava nadzora
tlaka u gumama, vozila ne mogu
dobiti homologacijsku potvrdu ako
se ne upotrebljavaju kotači sa
senzorom tlaka.
Trenutačne vrijednosti tlaka možete
prikazati u informativnom izborniku
vozila u informacijskom centru
vozača (DIC).
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite tipku
MENUza odabir
informativnog izbornika
vozila
g.
Okrenite kotačić za podešavanje za
odabir sustava nadzora tlaka u
gumama.
Status sustava i upozorenja u vezi
tlaka prikazuju se putem poruke, a
prikaz odgovarajuće gume treperi
na zaslonu informacijskog centra
vozača.
Sustav za prikaz upozorenja uzima
u obzir temperaturu gume.
