170 Automobilio priežiūra
4. Nuimkite apsauginįgaubtą.
5. Paspauskite spyruoklės
gnybtą, atkabinkite jį.
6. Išimkite lemputę išatšvaito
korpuso.
7. Įstatydami naują lemputę,
kilpeles įstatykite įatšvaito
angas.
8. Užfiksuokite spyruoklinę sąvaržą.
9. Įstatykite priekinio žibinto
apsauginį gaubtą įvietąir
uždarykite.
Stovėjimo / dieniniai žibintai
1. Pasukite lemputės laikiklį prieš
laikrodžio rodyklę ir išimkite.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 171
2. Išsukite lemputęišlemputės
laikiklio ir pakeiskite nauja.
3. Įstatykite lemputės laikiklį į
atšvaitą ir pasukite pagal
laikrodžio rodyklę.

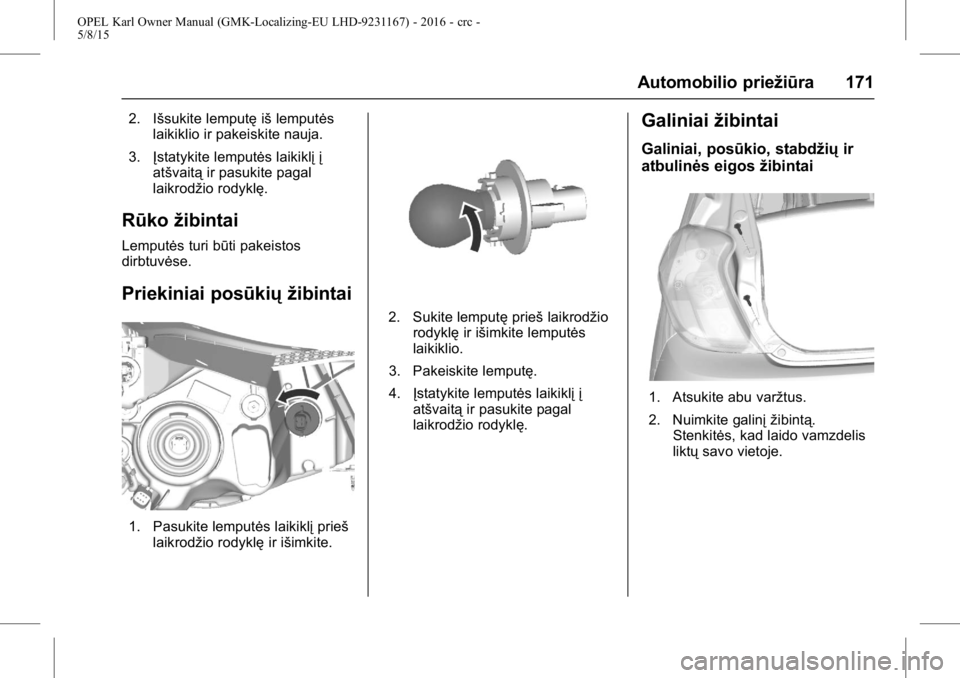

Rūko žibintai
Lemputės turi būti pakeistos
dirbtuvėse.
Priekiniai posūkių žibintai
1. Pasukite lemputės laikiklį prieš
laikrodžio rodyklę ir išimkite.
2. Sukite lemputę priešlaikrodžio
rodyklę ir išimkite lemputės
laikiklio.
3. Pakeiskite lemputę.
4. Įstatykite lemputės laikiklį į
atšvaitą ir pasukite pagal
laikrodžio rodyklę.
Galiniai žibintai
Galiniai, posūkio, stabdžių ir
atbulinės eigos žibintai
1. Atsukite abu varžtus.
2. Nuimkite galinį žibintą.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
172 Automobilio priežiūra

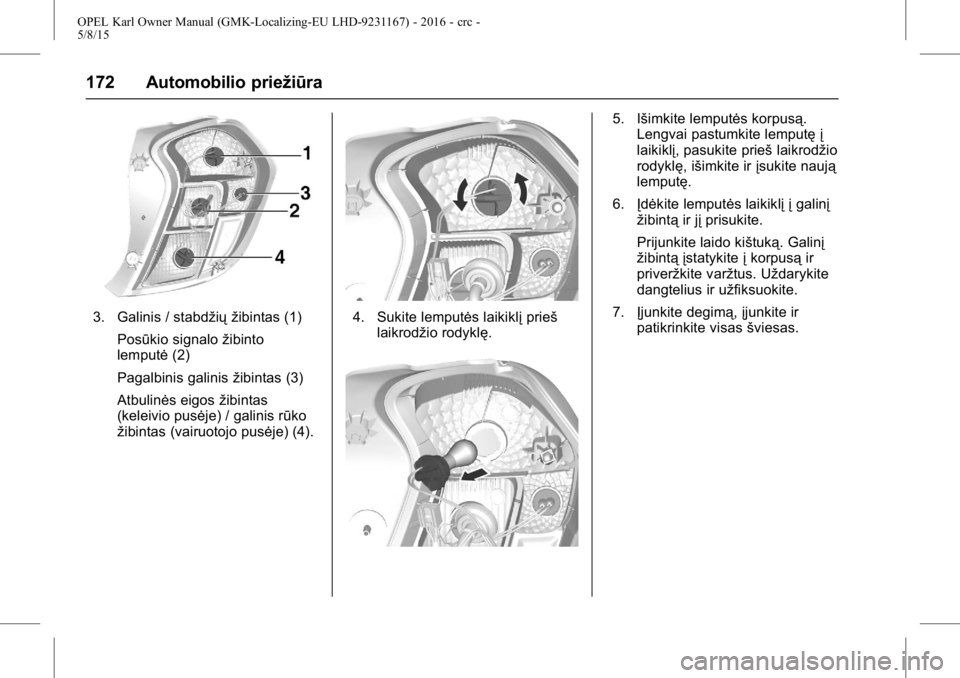

3. Galinis / stabdžių žibintas (1)Posūkio signalo žibinto
lemputė (2)
Pagalbinis galinis žibintas (3)
Atbulinės eigos žibintas
(keleivio pusėje) / galinis rūko
žibintas (vairuotojo pusėje) (4).4. Sukite lemputės laikiklį prieš
laikrodžio rodyklę.
5. Išimkite lemputės korpusą. Lengvai pastumkite lemputę į
laikiklį, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę.
6. Įdėkite lemputės laikiklį į galinį
žibintą ir jįprisukite.
Prijunkite laido kištuką. Galinį
žibintą įstatykite įkorpusą ir
priveržkite varžtus. Uždarykite
dangtelius ir užfiksuokite.
7. Įjunkite degimą, įjunkite ir
patikrinkite visas šviesas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 173

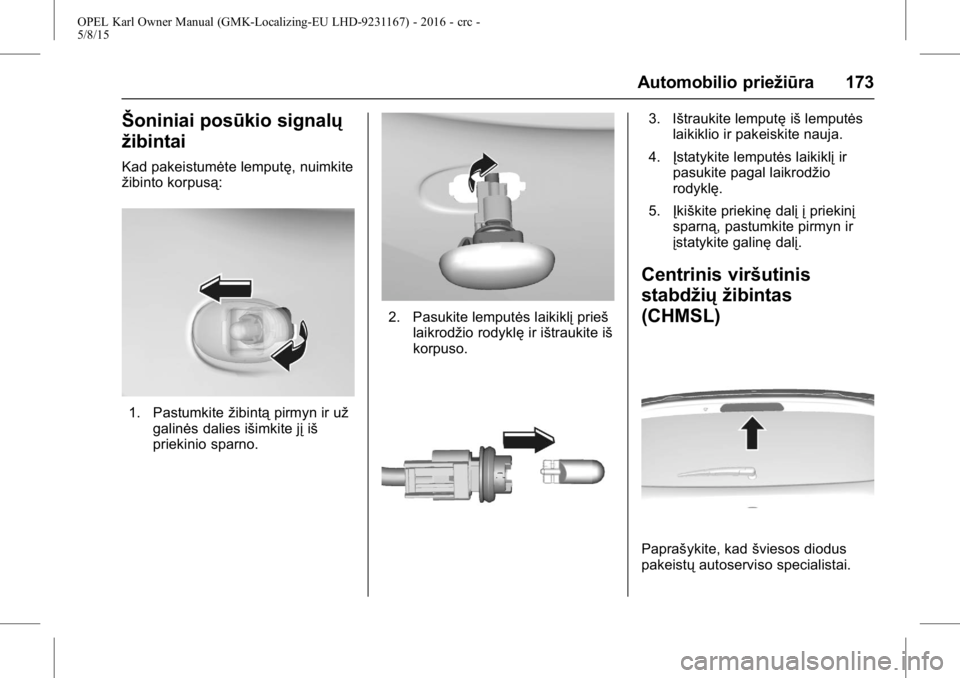

Šoniniai posūkio signalų
žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Pastumkitežibintąpirmyn ir už
galinės dalies išimkite jį iš
priekinio sparno.
2. Pasukite lemputės laikiklį prieš
laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę išlemputės
laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir
pasukite pagal laikrodžio
rodyklę.
5. Įkiškite priekinę dalį įpriekinį
sparną, pastumkite pirmyn ir
įstatykite galinę dalį.
Centrinis viršutinis
stabdžių žibintas
(CHMSL)
Paprašykite, kad šviesos diodus
pakeistų autoserviso specialistai.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
174 Automobilio priežiūra

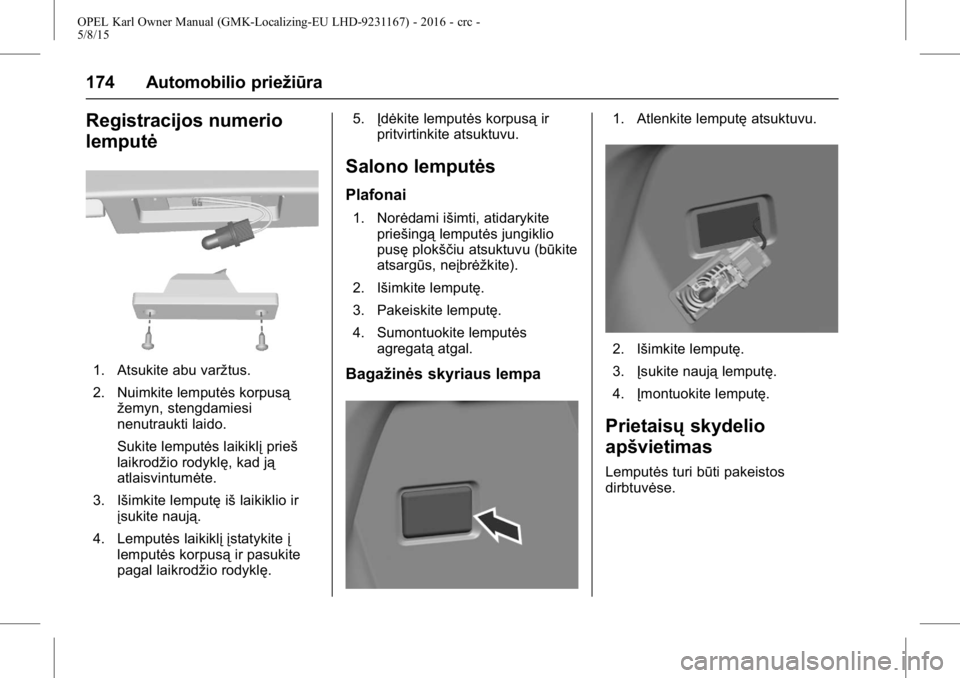

Registracijos numerio
lemputė
1. Atsukite abu varžtus.
2. Nuimkite lemputės korpusąžemyn, stengdamiesi
nenutraukti laido.
Sukite lemputės laikiklį prieš
laikrodžio rodyklę, kad ją
atlaisvintumėte.
3. Išimkite lemputę išlaikiklio ir
įsukite naują.
4. Lemputės laikiklį įstatykite į
lemputės korpusą ir pasukite
pagal laikrodžio rodyklę. 5.
Įdėkite lemputės korpusą ir
pritvirtinkite atsuktuvu.
Salono lemputės
Plafonai
1. Norėdami išimti, atidarykite
priešingą lemputės jungiklio
pusę plokščiu atsuktuvu (būkite
atsargūs, neįbrėžkite).
2. Išimkite lemputę.
3. Pakeiskite lemputę.
4. Sumontuokite lemputės agregatą atgal.
Bagažinės skyriaus lempa
1. Atlenkite lemputę atsuktuvu.
2. Išimkite lemputę.
3.Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 175

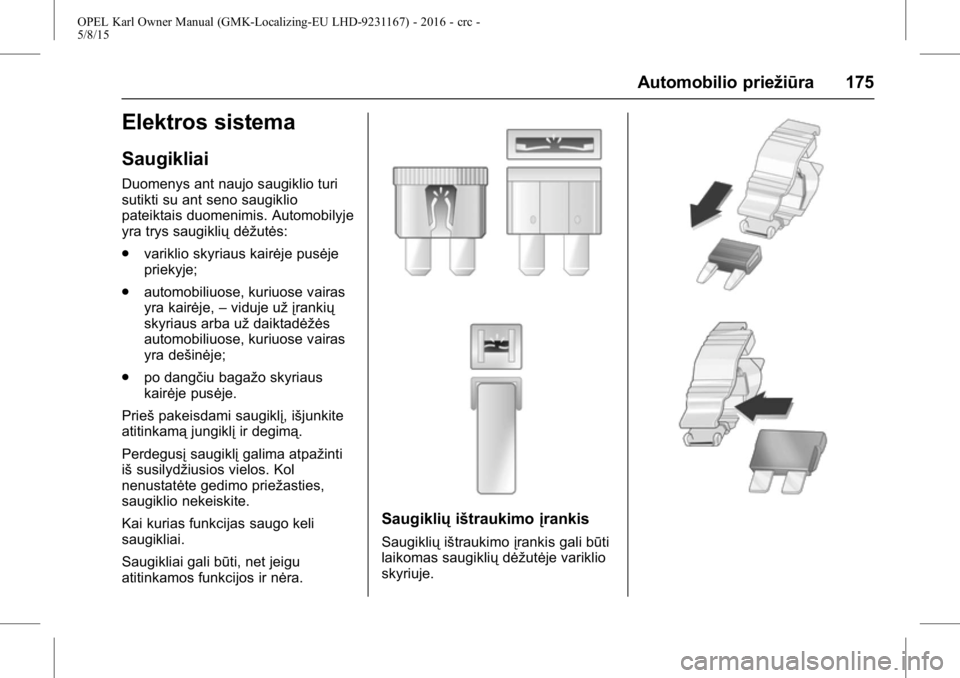

Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio
pateiktais duomenimis. Automobilyje
yra trys saugikliųdėžutės:
. variklio skyriaus kairėje pusėje
priekyje;
. automobiliuose, kuriuose vairas
yra kairėje, –viduje už įrankių
skyriaus arba už daiktadėžės
automobiliuose, kuriuose vairas
yra dešinėje;
. po dangčiu bagažo skyriaus
kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklįir degimą.
Perdegusį saugiklįgalima atpažinti
iš susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugikliųištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
176 Automobilio priežiūra

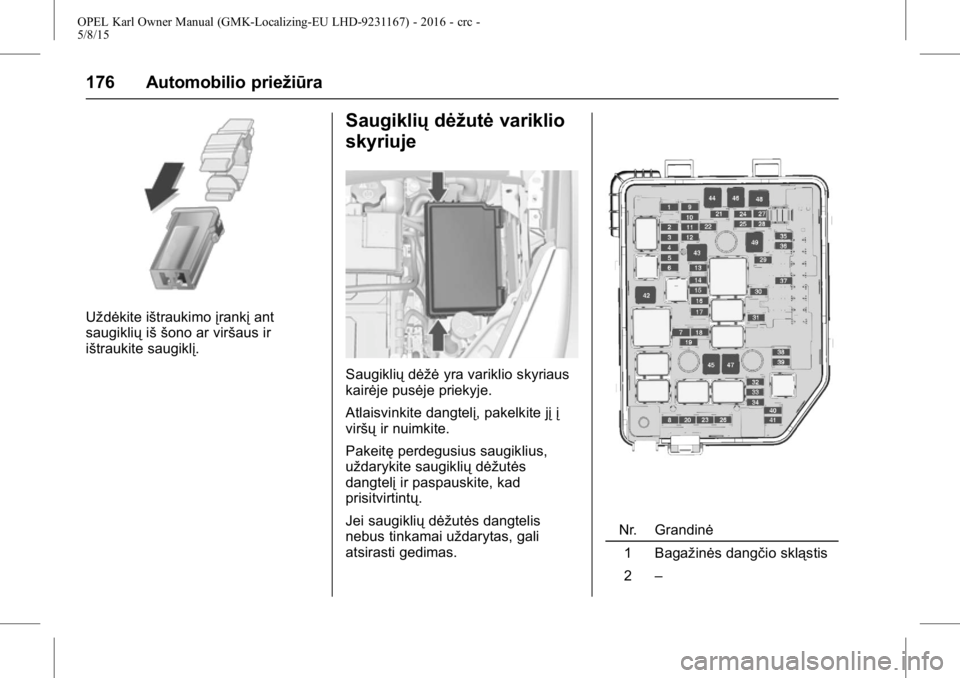

Uždėkite ištraukimoįrankįant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutėvariklio
skyriuje
Saugiklių dėžėyra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės
dangtelį ir paspauskite, kad
prisitvirtintų.
Jei saugiklių dėžutės dangtelis
nebus tinkamai uždarytas, gali
atsirasti gedimas.
Nr. Grandinė
1 Bagažinės dangčio skląstis
2 –

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 177

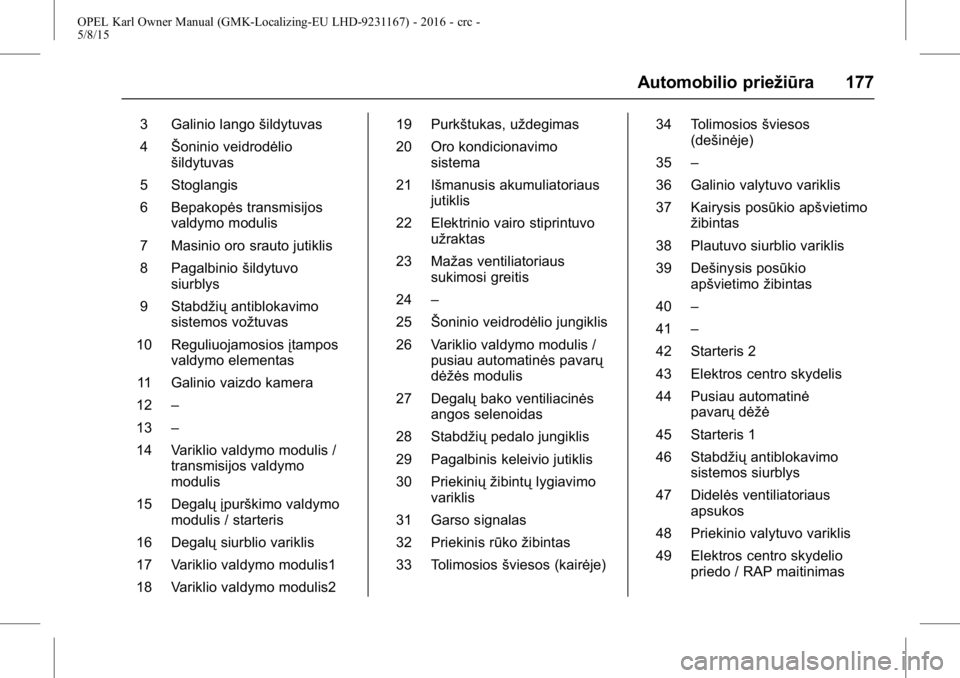

3 Galinio langošildytuvas
4 Šoninio veidrodėlio
šildytuvas
5 Stoglangis
6 Bepakopės transmisijos valdymo modulis
7 Masinio oro srauto jutiklis
8 Pagalbinio šildytuvo
siurblys
9 Stabdžių antiblokavimo
sistemos vožtuvas
10 Reguliuojamosios įtampos
valdymo elementas
11 Galinio vaizdo kamera
12 –
13 –
14 Variklio valdymo modulis / transmisijos valdymo
modulis
15 Degalų įpurškimo valdymo modulis / starteris
16 Degalų siurblio variklis
17 Variklio valdymo modulis1
18 Variklio valdymo modulis2 19 Purkštukas, uždegimas
20 Oro kondicionavimo
sistema
21 Išmanusis akumuliatoriaus jutiklis
22 Elektrinio vairo stiprintuvo užraktas
23 Mažas ventiliatoriaus sukimosi greitis
24 –
25 Šoninio veidrodėlio jungiklis
26 Variklio valdymo modulis / pusiau automatinės pavarų
dėžės modulis
27 Degalų bako ventiliacinės
angos selenoidas
28 Stabdžių pedalo jungiklis
29 Pagalbinis keleivio jutiklis
30 Priekinių žibintų lygiavimo
variklis
31 Garso signalas
32 Priekinis rūko žibintas
33 Tolimosios šviesos (kairėje) 34 Tolimosios
šviesos
(dešinėje)
35 –
36 Galinio valytuvo variklis
37 Kairysis posūkio apšvietimo žibintas
38 Plautuvo siurblio variklis
39 Dešinysis posūkio apšvietimo žibintas
40 –
41 –
42 Starteris 2
43 Elektros centro skydelis
44 Pusiau automatinė pavarų dėžė
45 Starteris 1
46 Stabdžių antiblokavimo
sistemos siurblys
47 Didelės ventiliatoriaus apsukos
48 Priekinio valytuvo variklis
49 Elektros centro skydelio priedo / RAP maitinimas

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
178 Automobilio priežiūra

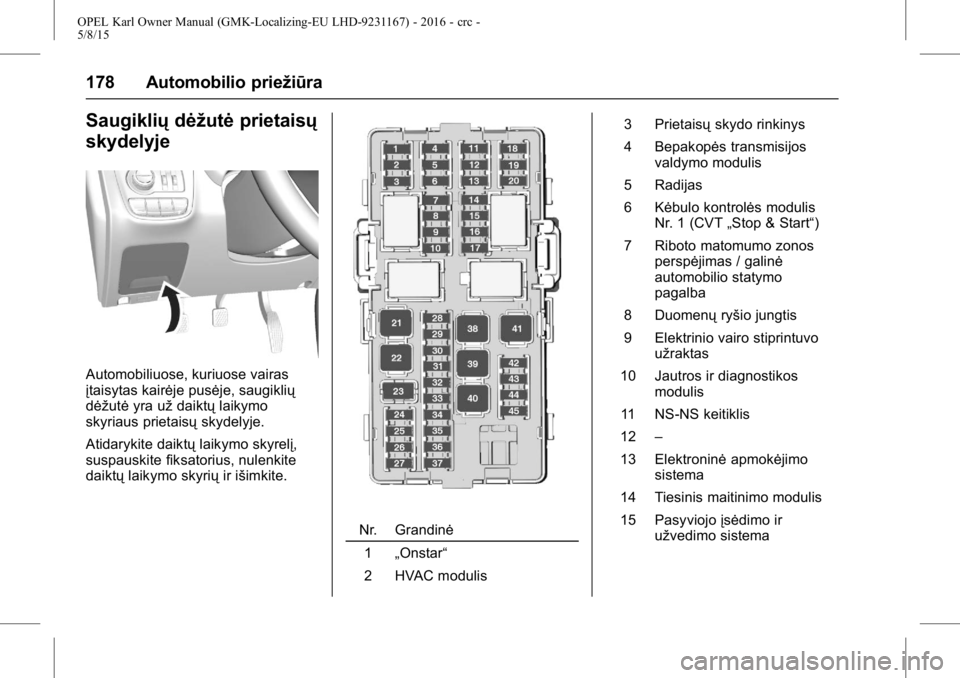

Saugikliųdėžutėprietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra uždaiktųlaikymo
skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Nr. Grandinė
1 „Onstar“
2 HVAC modulis 3 Prietaisų
skydo rinkinys
4 Bepakopės transmisijos valdymo modulis
5 Radijas
6 Kėbulo kontrolės modulis Nr. 1 (CVT „Stop & Start“)
7 Riboto matomumo zonos perspėjimas / galinė
automobilio statymo
pagalba
8 Duomenų ryšio jungtis
9 Elektrinio vairo stiprintuvo užraktas
10 Jautros ir diagnostikos modulis
11 NS-NS keitiklis
12 –
13 Elektroninė apmokėjimo
sistema
14 Tiesinis maitinimo modulis
15 Pasyviojo įsėdimo ir
užvedimo sistema

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 179

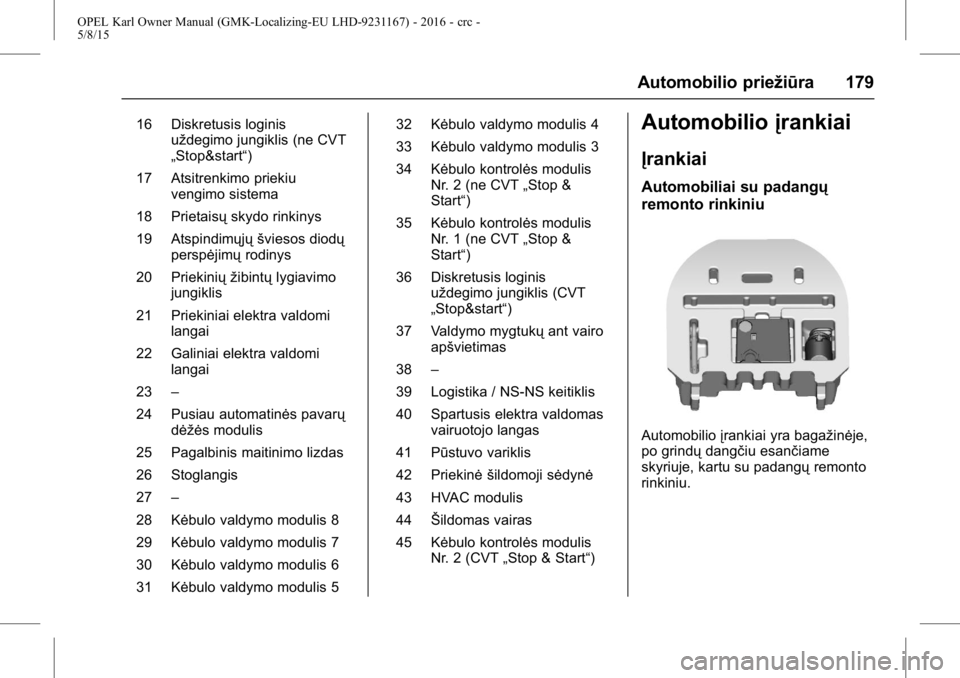

16 Diskretusis loginisuždegimo jungiklis (ne CVT
„Stop&start“)
17 Atsitrenkimo priekiu vengimo sistema
18 Prietaisų skydo rinkinys
19 Atspindimųjų šviesos diodų perspėjimų rodinys
20 Priekinių žibintų lygiavimo
jungiklis
21 Priekiniai elektra valdomi langai
22 Galiniai elektra valdomi langai
23 –
24 Pusiau automatinės pavarų dėžės modulis
25 Pagalbinis maitinimo lizdas
26 Stoglangis
27 –
28 Kėbulo valdymo modulis 8
29 Kėbulo valdymo modulis 7
30 Kėbulo valdymo modulis 6
31 Kėbulo valdymo modulis 5 32 Kėbulo valdymo modulis 4
33 Kėbulo valdymo modulis 3
34 Kėbulo kontrolės modulis
Nr. 2 (ne CVT „Stop &
Start“)
35 Kėbulo kontrolės modulis Nr. 1 (ne CVT „Stop &
Start“)
36 Diskretusis loginis uždegimo jungiklis (CVT
„Stop&start“)
37 Valdymo mygtukų ant vairo
apšvietimas
38 –
39 Logistika / NS-NS keitiklis
40 Spartusis elektra valdomas vairuotojo langas
41 Pūstuvo variklis
42 Priekinė šildomoji sėdynė
43 HVAC modulis
44 Šildomas vairas
45 Kėbulo kontrolės modulis Nr. 2 (CVT „Stop & Start“)Automobilio įrankiai
Įrankiai
Automobiliai su padangų
remonto rinkiniu
Automobilioįrankiai yra bagažinėje,
po grindų dangčiu esančiame
skyriuje, kartu su padangų remonto
rinkiniu.
