OPEL KARL 2015.75 Uživatelská příručka (in Czech)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
170 Péče o vozidlo
3. Vytáhnětežárovku od držáku
žárovky a vyměňte ji.
4. Vložte objímku žárovky a
otočte ji ve směru hodinových
ručiček.
5. Zasuňte přední konec do předního blatníku, posuňte ho
dopředu a zasuňte zadní
konec.

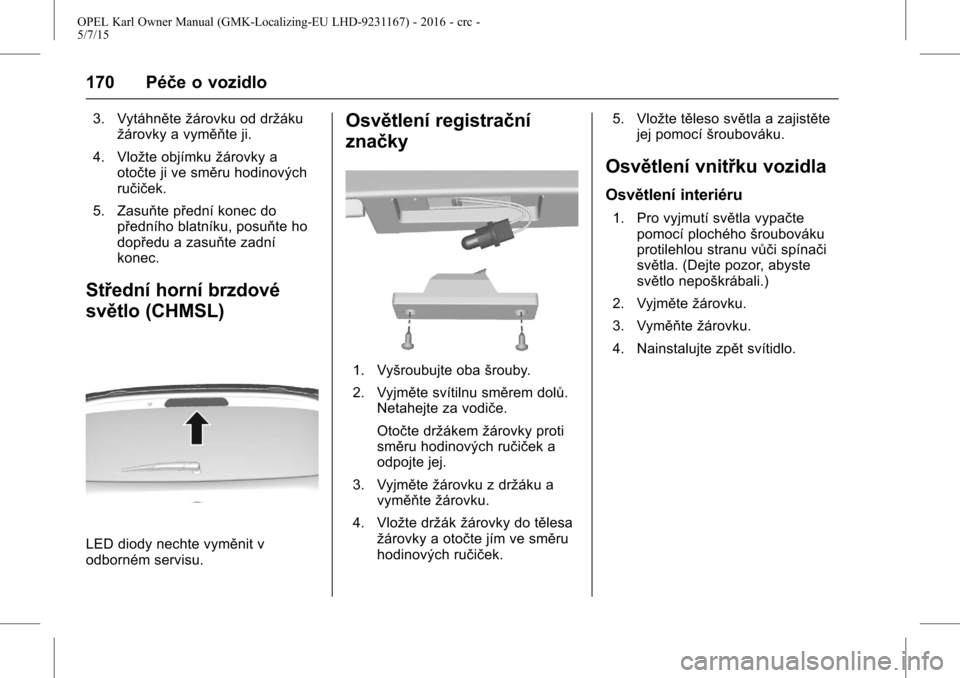

Střední horní brzdové
světlo (CHMSL)
LED diody nechte vyměnit v
odborném servisu.
Osvětlení registrační
značky
1. Vyšroubujte oba šrouby.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
Otočte držákem žárovky proti
směru hodinových ručiček a
odpojte jej.
3. Vyjměte žárovku z držáku a
vyměňte žárovku.
4. Vložte držák žárovky do tělesa
žárovky a otočte jím ve směru
hodinových ručiček. 5. Vložte těleso světla a zajistěte
jej pomocí šroubováku.
Osvětlení vnitřku vozidla
Osvětlení interiéru
1. Pro vyjmutí světla vypačte
pomocí plochého šroubováku
protilehlou stranu vůči spínači
světla. (Dejte pozor, abyste
světlo nepoškrábali.)
2. Vyjměte žárovku.
3. Vyměňte žárovku.
4. Nainstalujte zpět svítidlo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Péče o vozidlo 171

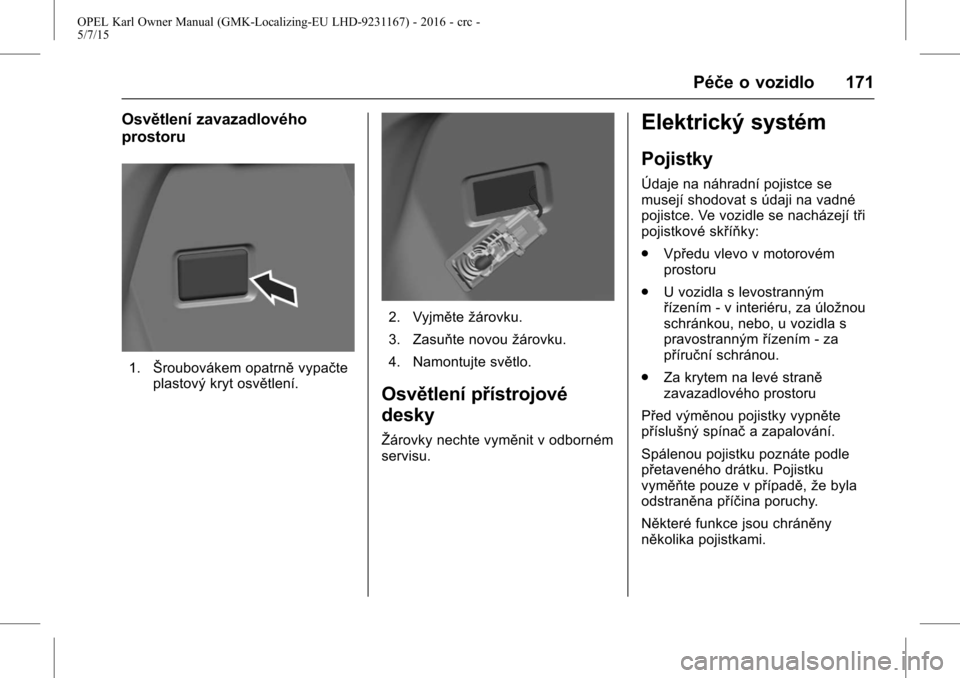

Osvětlení zavazadlového
prostoru
1.Šroubovákem opatrně vypačte
plastový kryt osvětlení.
2. Vyjměte žárovku.
3. Zasuňte novou žárovku.
4. Namontujte světlo.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v odborném
servisu.
Elektrický systém
Pojistky
Údaje na náhradní pojistce se
musejí shodovat s údaji na vadné
pojistce. Ve vozidle se nacházejí tři
pojistkové skříňky:
. Vpředu vlevo v motorovém
prostoru
. U vozidla s levostranným
řízením - v interiéru, za úložnou
schránkou, nebo, u vozidla s
pravostranným řízením - za
příruční schránou.
. Za krytem na levé straně
zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
172 Péče o vozidlo

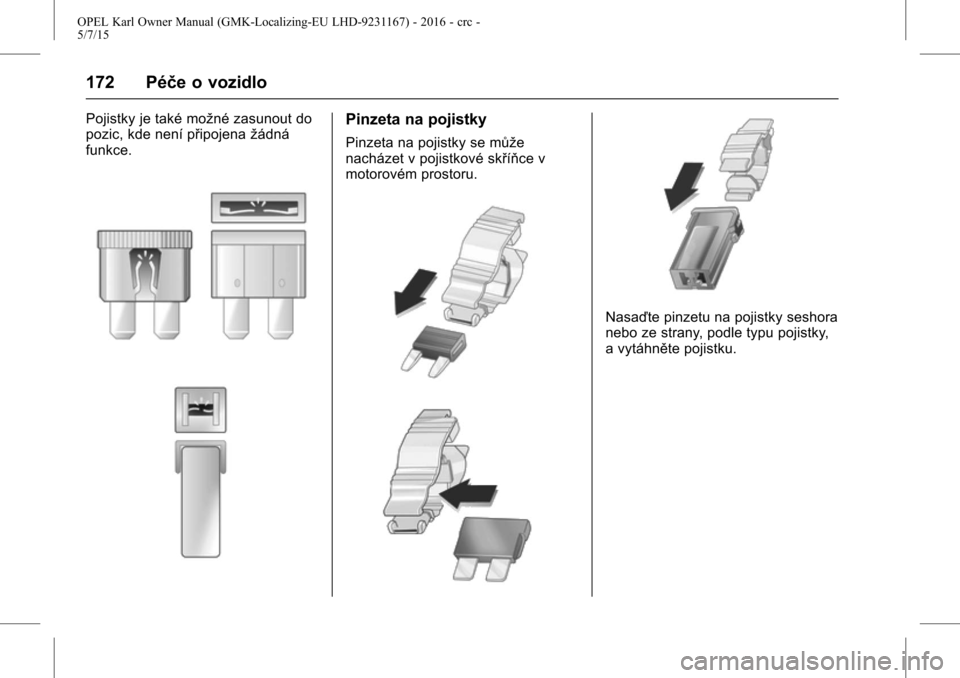

Pojistky je také možné zasunout do
pozic, kde není připojenažádná
funkce.Pinzeta na pojistky
Pinzeta na pojistky se může
nacházet v pojistkové skříňce v
motorovém prostoru.
Nasaďte pinzetu na pojistky seshora
nebo ze strany, podle typu pojistky,
a vytáhněte pojistku.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Péče o vozidlo 173

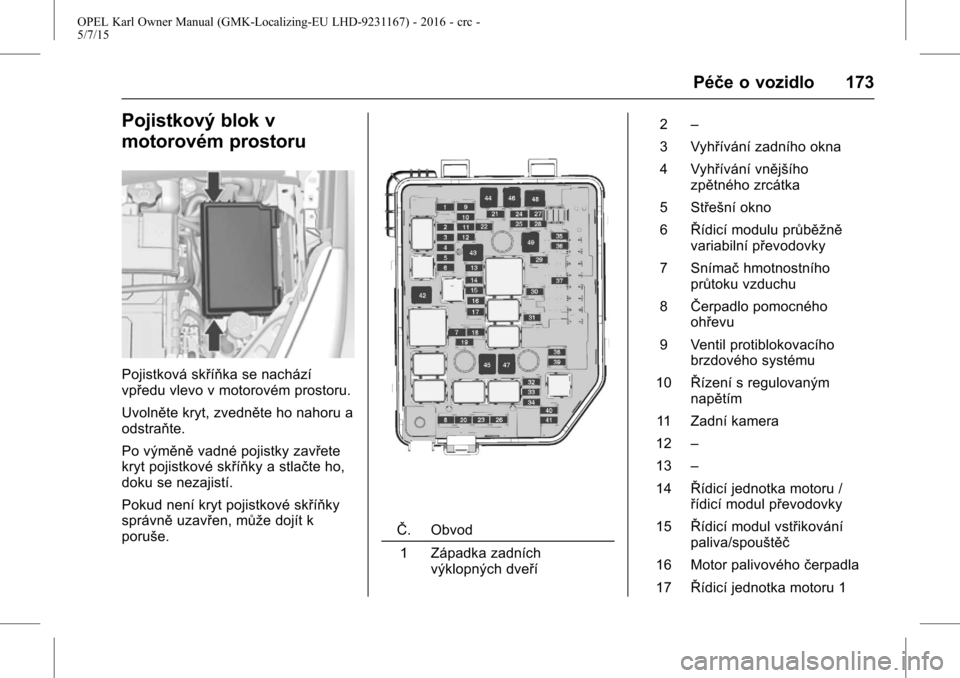

Pojistkový blok v
motorovém prostoru
Pojistková skříňka se nachází
vpředu vlevo v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru a
odstraňte.
Po výměněvadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho,
doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít k
poruše.
ŜŦ. Obvod
1 Západka zadních výklopných dveří 2
–
3 Vyhřívání zadního okna
4 Vyhřívání vnějšího zpětného zrcátka
5 Střešní okno
6 Řídicí modulu průběžně
variabilní převodovky
7 Snímač hmotnostního
průtoku vzduchu
8 ŜŦerpadlo pomocného
ohřevu
9 Ventil protiblokovacího brzdového systému
10 Řízení s regulovaným
napětím
11 Zadní kamera
12 –
13 –
14 Řídicí jednotka motoru /
řídicí modul převodovky
15 Řídicí modul vstřikování
paliva/spouštěč
16 Motor palivového čerpadla
17 Řídicí jednotka motoru 1

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
174 Péče o vozidlo

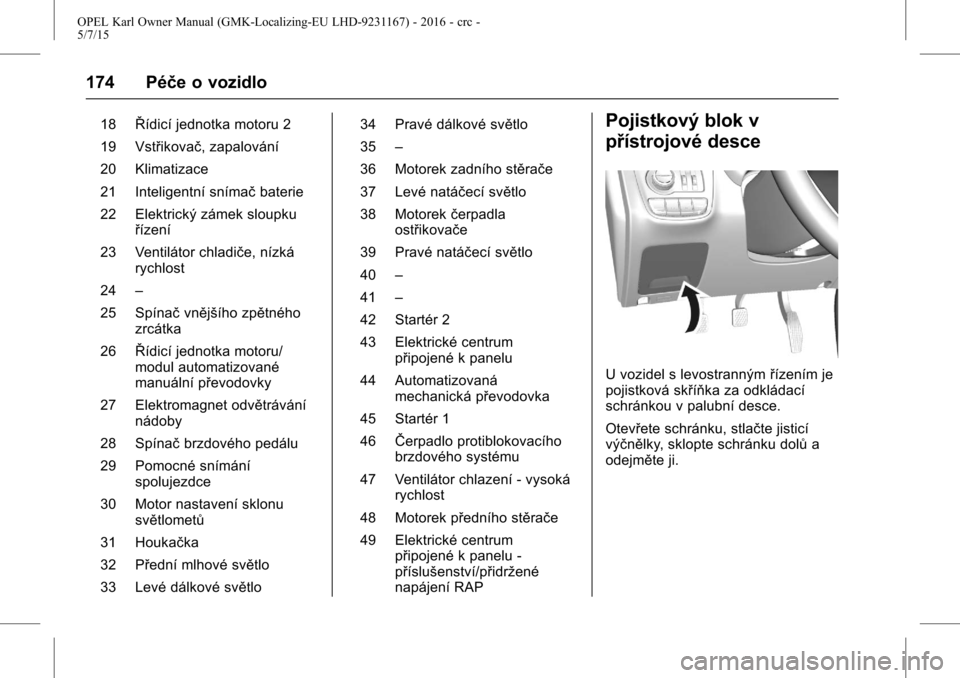

18Řídicí jednotka motoru 2
19 Vstřikovač, zapalování
20 Klimatizace
21 Inteligentní snímač baterie
22 Elektrický zámek sloupku řízení
23 Ventilátor chladiče, nízká rychlost
24 –
25 Spínač vnějšího zpětného
zrcátka
26 Řídicí jednotka motoru/
modul automatizované
manuální převodovky
27 Elektromagnet odvětrávání nádoby
28 Spínač brzdového pedálu
29 Pomocné snímání spolujezdce
30 Motor nastavení sklonu světlometů
31 Houkačka
32 Přední mlhové světlo
33 Levé dálkové světlo 34 Pravé dálkové světlo
35
–
36 Motorek zadního stěrače
37 Levé natáčecí světlo
38 Motorek čerpadla
ostřikovače
39 Pravé natáčecí světlo
40 –
41 –
42 Startér 2
43 Elektrické centrum připojené k panelu
44 Automatizovaná mechanická převodovka
45 Startér 1
46 ŜŦerpadlo protiblokovacího
brzdového systému
47 Ventilátor chlazení - vysoká rychlost
48 Motorek předního stěrače
49 Elektrické centrum připojené k panelu -
příslušenství/přidržené
napájení RAPPojistkový blok v
přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku, stlačte jisticí
výčnělky, sklopte schránku dolů a
odejměte ji.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Péče o vozidlo 175

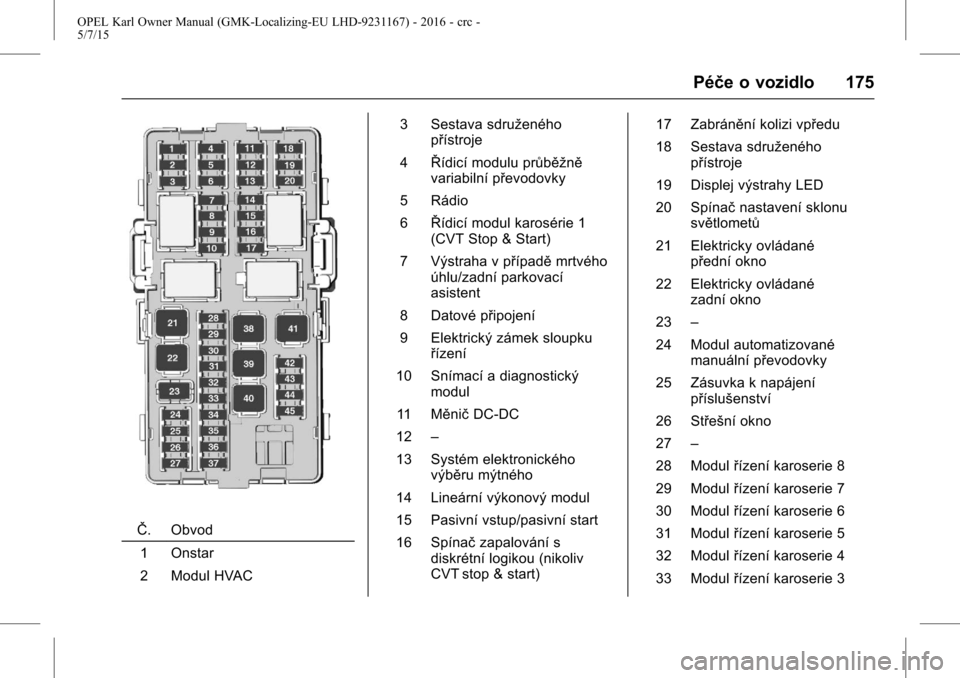

ŜŦ. Obvod1 Onstar
2 Modul HVAC 3 Sestava sdruženého
přístroje
4 Řídicí modulu průběžně
variabilní převodovky
5 Rádio
6 Řídicí modul karosérie 1
(CVT Stop & Start)
7 Výstraha v případě mrtvého
úhlu/zadní parkovací
asistent
8 Datové připojení
9 Elektrický zámek sloupku řízení
10 Snímací a diagnostický modul
11 Měnič DC-DC
12 –
13 Systém elektronického výběru mýtného
14 Lineární výkonový modul
15 Pasivní vstup/pasivní start
16 Spínač zapalování s
diskrétní logikou (nikoliv
CVT stop & start) 17 Zabránění kolizi vpředu
18 Sestava sdruženého
přístroje
19 Displej výstrahy LED
20 Spínač nastavení sklonu
světlometů
21 Elektricky ovládané přední okno
22 Elektricky ovládané zadní okno
23 –
24 Modul automatizované manuální převodovky
25 Zásuvka k napájení příslušenství
26 Střešní okno
27 –
28 Modul řízení karoserie 8
29 Modul řízení karoserie 7
30 Modul řízení karoserie 6
31 Modul řízení karoserie 5
32 Modul řízení karoserie 4
33 Modul řízení karoserie 3

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
176 Péče o vozidlo

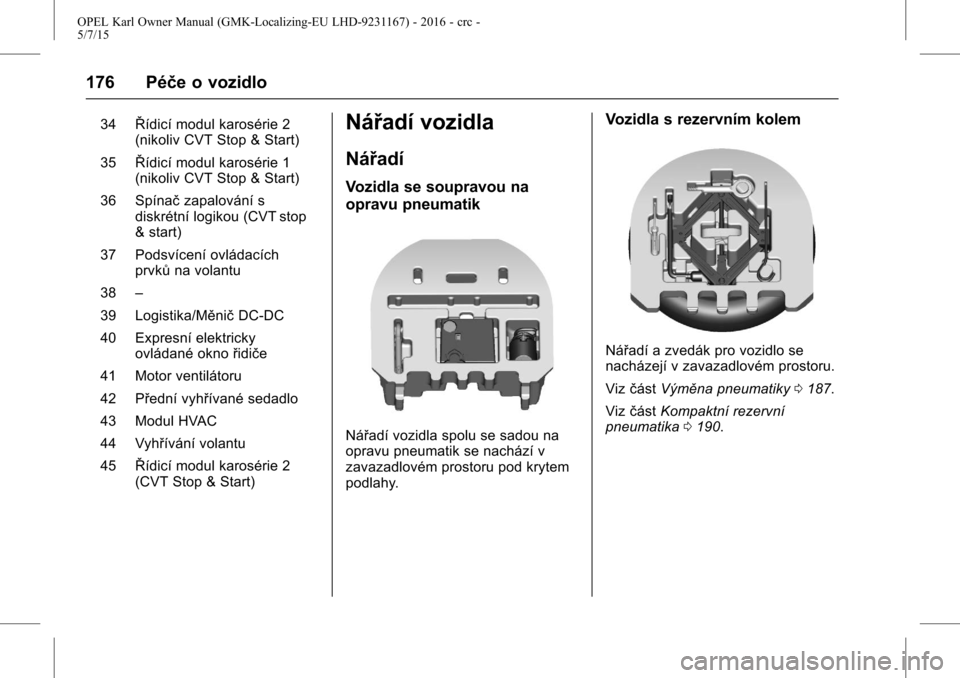

34Řídicí modul karosérie 2
(nikoliv CVT Stop & Start)
35 Řídicí modul karosérie 1
(nikoliv CVT Stop & Start)
36 Spínač zapalování s
diskrétní logikou (CVT stop
& start)
37 Podsvícení ovládacích prvků na volantu
38 –
39 Logistika/Měnič DC-DC
40 Expresní elektricky ovládané okno řidiče
41 Motor ventilátoru
42 Přední vyhřívané sedadlo
43 Modul HVAC
44 Vyhřívání volantu
45 Řídicí modul karosérie 2
(CVT Stop & Start)Nářadí vozidla
Nářadí
Vozidla se soupravou na
opravu pneumatik
Nářadí vozidla spolu se sadou na
opravu pneumatik se nachází v
zavazadlovém prostoru pod krytem
podlahy.
Vozidla s rezervním kolem
Nářadí a zvedák pro vozidlo se
nacházejí v zavazadlovém prostoru.
Vizčást Výměna pneumatiky 0187.
Viz část Kompaktní rezervní
pneumatika 0190.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Péče o vozidlo 177

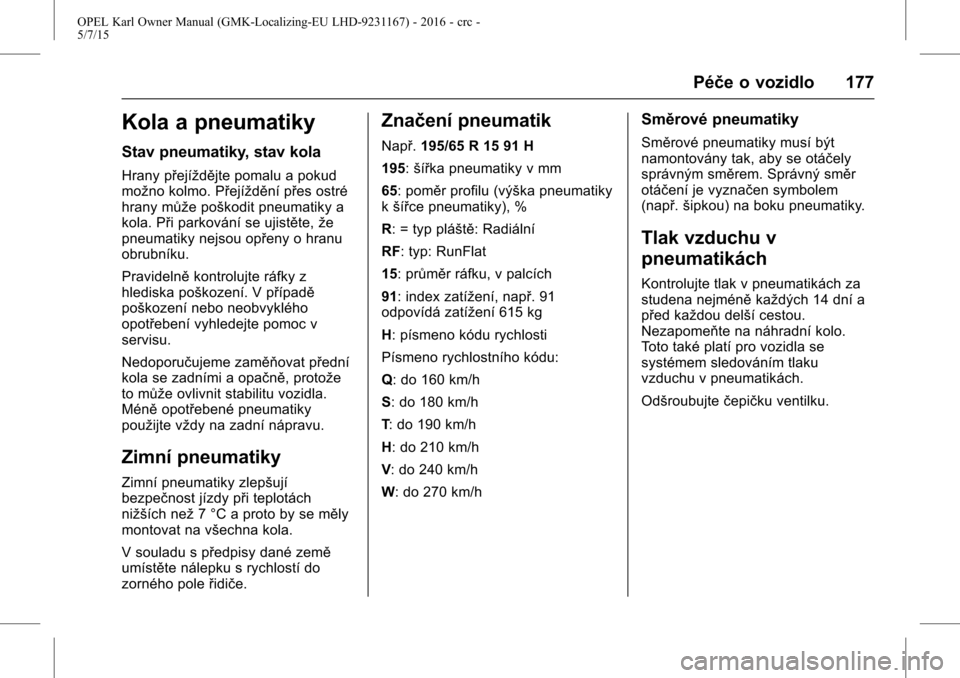

Kola a pneumatiky
Stav pneumatiky, stav kola
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění přes ostré
hrany může poškodit pneumatiky a
kola. Při parkování se ujistěte,že
pneumatiky nejsou opřeny o hranu
obrubníku.
Pravidelně kontrolujte ráfky z
hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc v
servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože
to může ovlivnit stabilitu vozidla.
Méně opotřebené pneumatiky
použijte vždy na zadní nápravu.
Zimní pneumatiky
Zimní pneumatiky zlepšují
bezpečnost jízdy při teplotách
nižších než 7 °C a proto by se měly
montovat na všechna kola.
V souladu s předpisy dané země
umístěte nálepku s rychlostí do
zorného pole řidiče.
Značení pneumatik
Např.195/65 R 15 91 H
195: šířka pneumatiky v mm
65: poměr profilu (výška pneumatiky
k šířce pneumatiky), %
R: = typ pláště: Radiální
RF: typ: RunFlat
15: průměr ráfku, v palcích
91: index zatížení, např. 91
odpovídá zatížení 615 kg
H: písmeno kódu rychlosti
Písmeno rychlostního kódu:
Q: do 160 km/h
S: do 180 km/h
T : do 190 km/h
H: do 210 km/h
V : do 240 km/h
W: do 270 km/h
Směrové pneumatiky
Směrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu v
pneumatikách
Kontrolujte tlak v pneumatikách za
studena nejméně každých 14 dní a
před každou delší cestou.
Nezapomeňte na náhradní kolo.
Toto také platí pro vozidla se
systémem sledováním tlaku
vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
178 Péče o vozidlo

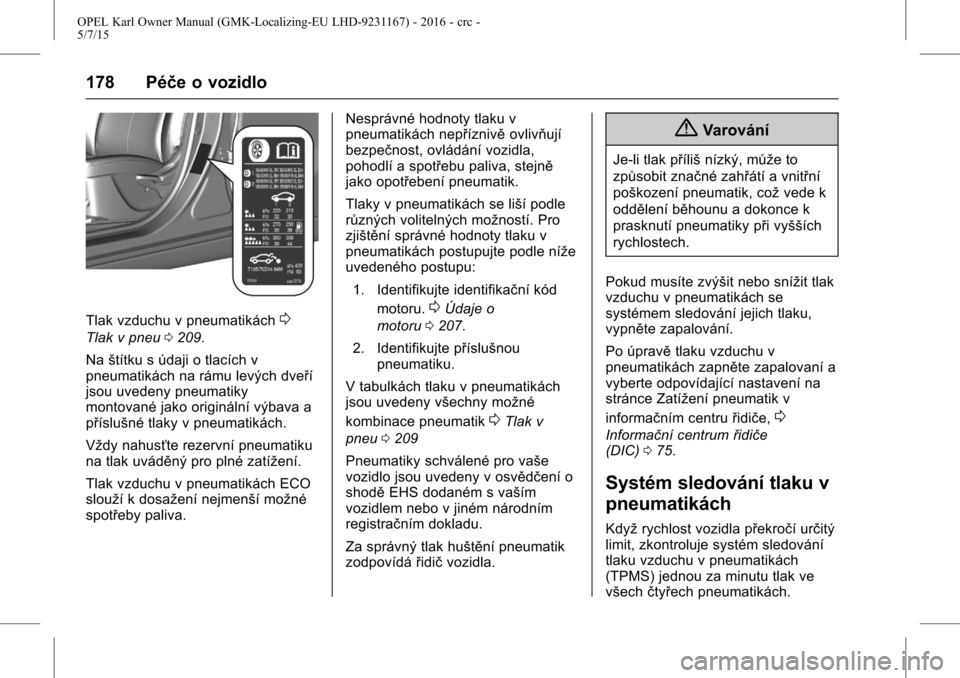

Tlak vzduchu v pneumatikách0
Tlak v pneu0209.
Na štítku s údaji o tlacích v
pneumatikách na rámu levých dveří
jsou uvedeny pneumatiky
montované jako originální výbava a
příslušné tlaky v pneumatikách.
Vždy nahusťte rezervní pneumatiku
na tlak uváděný pro plné zatížení.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení nejmenší možné
spotřeby paliva. Nesprávné hodnoty tlaku v
pneumatikách nepříznivě
ovlivňují
bezpečnost, ovládání vozidla,
pohodlí a spotřebu paliva, stejně
jako opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku v
pneumatikách postupujte podle níže
uvedeného postupu:
1. Identifikujte identifikační kód motoru.
0Údaje o
motoru 0207.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik
0Tlak v
pneu 0209
Pneumatiky schválené pro vaše
vozidlo jsou uvedeny v osvědčení o
shodě EHS dodaném s vaším
vozidlem nebo v jiném národním
registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidičvozidla.
{Varování
Je-li tlak příliš nízký, může to
způsobit značné zahřátí a vnitřní
poškození pneumatik, což vede k
oddělení běhounu a dokonce k
prasknutí pneumatiky při vyšších
rychlostech.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování.
Po úpravě tlaku vzduchu v
pneumatikách zapněte zapalovaní a
vyberte odpovídající nastavení na
stránce Zatížení pneumatik v
informačním centru řidiče,
0
Informační centrum řidiče
(DIC) 075.
Systém sledování tlaku v
pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách
(TPMS) jednou za minutu tlak ve
všech čtyřech pneumatikách.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Péče o vozidlo 179
Výstraha
Systém sledování tlaku vzduchu v
pneumatikách upozorňuje pouze
na stav tlaku v pneumatikách a
nenahrazuje pravidelnou údržbu
pneumatik prováděnouřidičem.

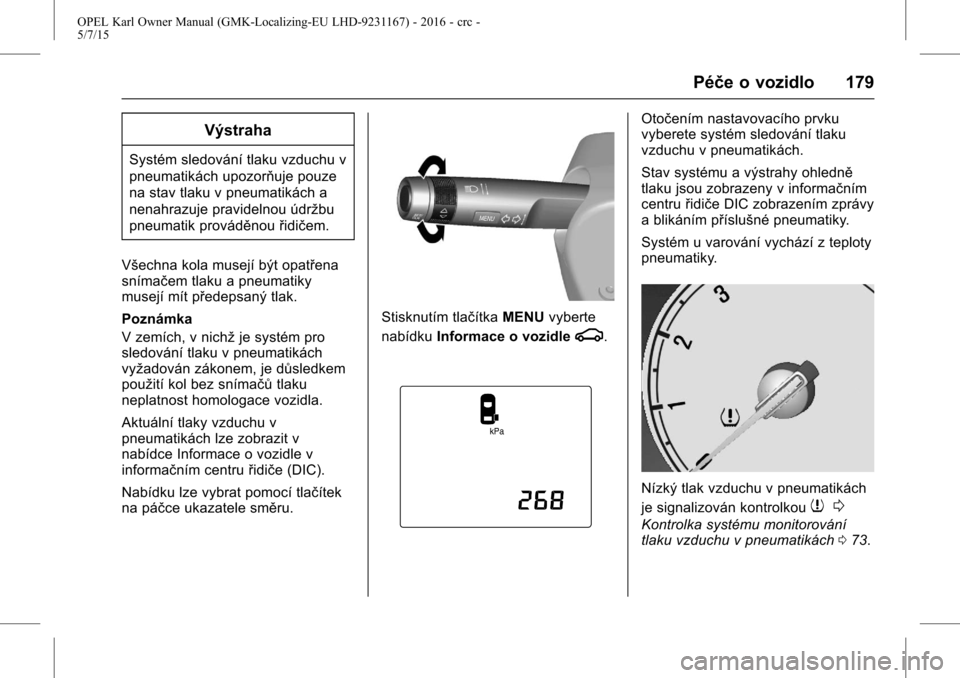

Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky
musejí mít předepsaný tlak.
Poznámka
V zemích, v nichž je systém pro
sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.
Aktuální tlaky vzduchu v
pneumatikách lze zobrazit v
nabídce Informace o vozidle v
informačním centru řidiče (DIC).
Nabídku lze vybrat pomocí tlačítek
na páčce ukazatele směru.
Stisknutím tlačítka MENUvyberte
nabídku Informace o vozidle
g.
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy ohledně
tlaku jsou zobrazeny v informačním
centruřidiče DIC zobrazením zprávy
a blikáním příslušné pneumatiky.
Systém u varování vychází z teploty
pneumatiky.
Nízký tlak vzduchu v pneumatikách
je signalizován kontrolkou
7 0
Kontrolka systému monitorování
tlaku vzduchu v pneumatikách 073.
