OPEL KARL 2015.75 Инструкция по эксплуатации (in Russian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
60Места для хранения вещей
Для установки сетки прикрепите
петли в верхних углах сетки к
обоим узлам крепления на задней
панели.
Внимание
Багажная сетка рассчитана на
мелкие предметы. Не кладите в
багажную сетку тяжелые
предметы.
Знак аварийной
остановки
Автомобили, оборудованные
шиноремонтным комплектом
Поместите знак аварийной
остановки в ящик с инструмен-
тами под крышкой в полу
багажника. Автомобили,
оборудованные
запасным колесом
Поместите знак аварийной
остановки в багажном отделении.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Места для хранения вещей61
Дорожная аптечка
Поместите аптечку в багажном
отделении.
Информация о
загрузке автомобиля
.
Тяжелые предметы в багажном
отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь в
надежной фиксации спинок.
При складывании предметов в
стопку располагайте более
тяжелые предметы внизу .
. Закрепляйте все предметы в
багажном отделении так ,
чтобы они не скользили.
. При транспортировке
предметов в багажном
отделении спинки задних
сидений не должны накло-
няться вперед.
. Не допускайте, чтобы груз
выступал над спинками.
. Не располагайте предметы на
крышке багажного отделения
или на приборной панели, не
закрывайте датчик в верхней
части приборной панели. .
Груз не должен препятствовать
работе педалей, стояночного
тормоза и рычага переклю-
чения передач или ограничи-
вать свободу движений
водителя. Не держите в
салоне незакрепленные
предметы.
. Движение с открытым
багажным отделением
запрещено.
{Предупреждение
Всегда следует проверять, что
груз надежно уложен в
автомобиле.
В противном случае объекты
могут быть выброшены внутрь
салона автомобиля и причинят
травму или смерть пассажирам,
повредят груз или автомобиль.
. Полезной нагрузкой
называется разность между
допустимой полной массой
(см. паспортную табличку
0
Vehicle Identification Number

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
62Места для хранения вещей
(VIN) (идентификационный
номер автомобиля) 0232) и
массой снаряженного автомо-
биля. Подробные сведения о
массе снаряженного автомо-
биля см. в разделе техниче-
ских данных.
Снаряженная масса включает
в себя массу водителя (68кг),
багажа (7кг) и всех жидкостей
(заполнение топливного бака
на 90%).
Дополнительное оборудование
и принадлежности увеличи-
вают снаряженную массу
автомобиля.
. При движении с багажником на
крыше снижается боковая
ветровая устойчивость автомо-
биля, управляемость автомо-
биля ухудшается из-за более
высокого расположения
центра тяжести. Распределите
груз равномерно и закрепите
его должным образом крепеж-
ными стропами. Регулируйте
давление в шинах и скорость
автомобиля в соответствии с загрузкой автомобиля.
Чаще
проверяйте и подтягивайте
ремни.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Приборы и органы управления63
Приборы и
органы
управления
Органы управления
Регулировка положения
рулевого колеса . . . . . . . . . . . . . 64
Органы управления на
рулевом колесе . . . . . . . . . . . . . 64
Рулевое колесо с подогревом . . . . . . . . . . . . . . . . . . 65
Звуковой сигнал . . . . . . . . . . . . . . 65
Стеклоочиститель/омыватель ветрового стекла . . . . . . . . . . . . 66
Очиститель/омыватель заднего стекла . . . . . . . . . . . . . . 66
Наружная температура . . . . . . . 67
Часы . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Штепсельные розетки . . . . . . . . 68
Сигнализаторы,измери-
тельные приборы и
индикаторы
Спидометр . . . . . . . . . . . . . . . . . . . . 68

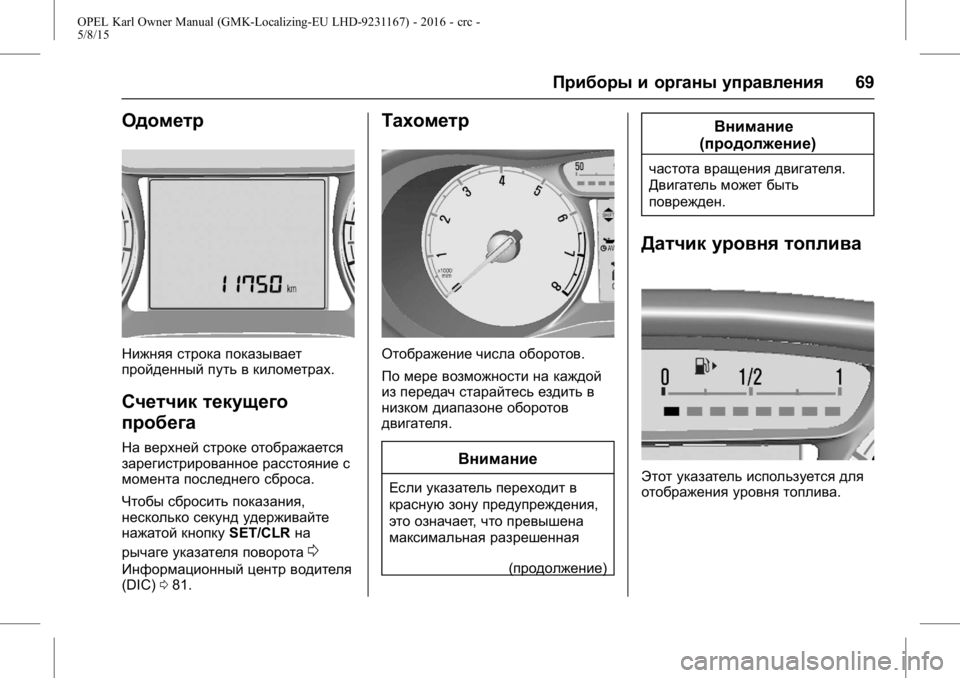

Одометр . . . . . . . . . . . . . . . . . . . . . . 69
Счетчик текущего пробега . . . . 69
Тахометр . . . . . . . . . . . . . . . . . . . . . . 69
Датчик уровня топлива . . . . . . . 69Индикаторы
. . . . . . . . . . . . . . . . . . . 70
Индикатор температуры охлаждающей жидкости
двигателя . . . . . . . . . . . . . . . . . . . . 72
Дисплей технического обслу-
живания . . . . . . . . . . . . . . . . . . . . . 72
Указатель поворота . . . . . . . . . . . 73
Напоминание о ремне безопасности . . . . . . . . . . . . . . . . 74
Сигнализатор подушки безопасности и натяжителя
ремня безопасности . . . . . . . . . 74
Индикатор включения-отклю- чения надувных подушек
безопасности . . . . . . . . . . . . . . . . 75
Лампа системы зарядки . . . . . . 75
Сигнализатор неисправ- ности . . . . . . . . . . . . . . . . . . . . . . . . 75
Сигнализатор приближения очередного технического
обслуживания . . . . . . . . . . . . . . . 76
Сигнализатор тормозной системы и сцепления . . . . . . . 76
Сигнализатор антиблокиро- вочной системы
тормозов (ABS) . . . . . . . . . . . . . . 76
Индикатор переключения передач . . . . . . . . . . . . . . . . . . . . . . 77
Индикатор адаптивного рулевого управления . . . . . . . . 77Индикатор предупреждения о
выходе за пределы полосы
движения (LDW) . . . . . . . . . . . . . 77
Сигнализатор ультразвуковой системы облегчения
парковки . . . . . . . . . . . . . . . . . . . . . 77
Сигнализатор электронной системы динамической
стабилизации (ESC) . . . . . . . . . 77
Сигнализатор выключения электронной системы
динамической стабили-
зации (ESC) . . . . . . . . . . . . . . . . . 78
Сигнализатор выключения системы контроля тягового
усилия (TCS) . . . . . . . . . . . . . . . . 78
Сигнализатор температуры охлаждающей жидкости
двигателя . . . . . . . . . . . . . . . . . . . . 78
Индикатор системы контроля давления в шинах . . . . . . . . . . . 78
Сигнализатор давления моторного масла . . . . . . . . . . . . 78
Сигнализатор низкого уровня топлива . . . . . . . . . . . . . . . . . . . . . . 79
Режим автоматической остановки . . . . . . . . . . . . . . . . . . . . 79
Сигнализатор иммоби- лайзера . . . . . . . . . . . . . . . . . . . . . . 80
Индикатор снижения мощности двигателя . . . . . . . . 80

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
64Приборы и органы управления
Сигнализатор включенного
дальнего света . . . . . . . . . . . . . . 80
Сигнализатор передних проти- вотуманных фар . . . . . . . . . . . . 80
Сигнализатор задних проти-
вотуманных фонарей . . . . . . . 80
Контрольная лампа задних габаритных огней . . . . . . . . . . . . 80
Сигнализатор круиз-кон- троля . . . . . . . . . . . . . . . . . . . . . . . . 80
Индикатор неплотно закрытого капота . . . . . . . . . . . . . . . . . . . . . . . 80
Сигнализатор "Открыта
дверь " . . . . . . . . . . . . . . . . . . . . . . . 80
Информационные дисплеи
Информационный центр
водителя (DIC) . . . . . . . . . . . . . . 81
Информационные
сообщения автомобиля
Информационные сообщения
автомобиля . . . . . . . . . . . . . . . . . . 86
Предупреждающие звуковые сигналы . . . . . . . . . . . . . . . . . . . . . . 89
Сохранение индиви-
дуальных настроек
Сохранение индивидуальных
настроек . . . . . . . . . . . . . . . . . . . . . 90
Органы управления
Регулировка положения
рулевого колеса
Разблокируйте рычаг ,отрегули-
руйте положение рулевого колеса,
затем снова введите его в
зацепление и убедитесь в том,
что он полностью заблокирован.
Запрещается регулировка
рулевого колеса при движущемся
автомобиле или без разблоки-
ровки фиксатора .
Органы управления на
рулевом колесе
Управление информационно-раз-
влекательной системой, системой
автоматического поддержания
скорости движения и подклю-
ченным мобильным телефоном
можно осуществлять органами,
расположенными на рулевом
колесе.
Дополнительная информация
приведена в руководстве по
информационно-развлекательной
системе.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Приборы и органы управления65

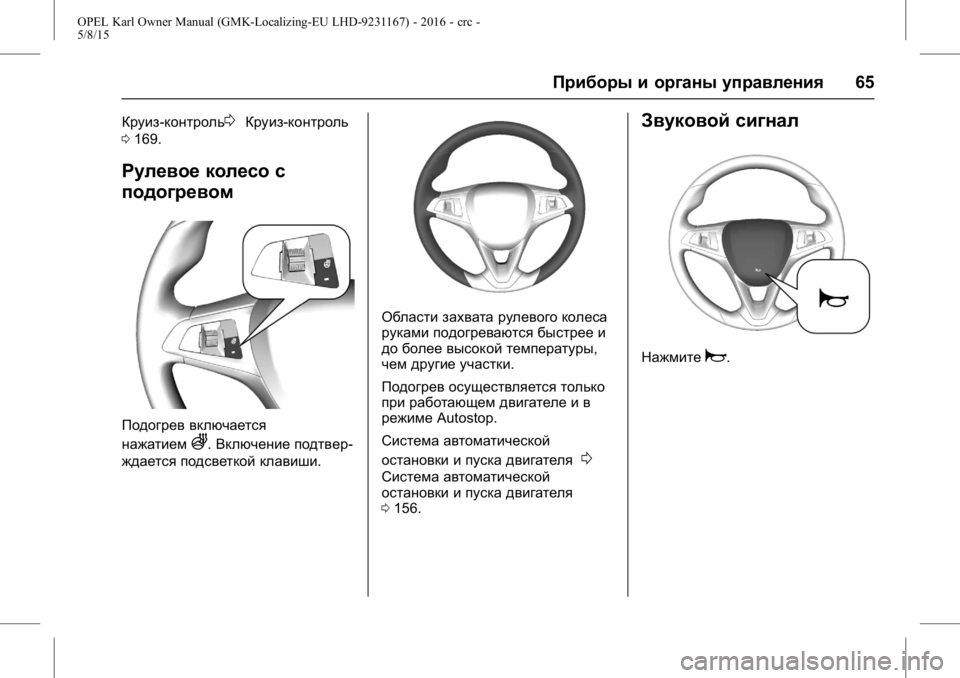

Круиз-контроль0Круиз-контроль
0 169.
Рулевое колесо с
подогревом
Подогрев включается
нажатием
A.Включение подтвер-
ждается подсветкой клавиши.
Области захвата рулевого колеса
руками подогреваются быстрее и
до более высокой температуры,
чем другие участки.
Подогрев осуществляется только
при работающем двигателе и в
режиме Autostop.
Система автоматической
остановки и пуска двигателя
0
Система автоматической
остановки и пуска двигателя
0 156.
Звуковой сигнал
Нажмитеa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
66Приборы и органы управления

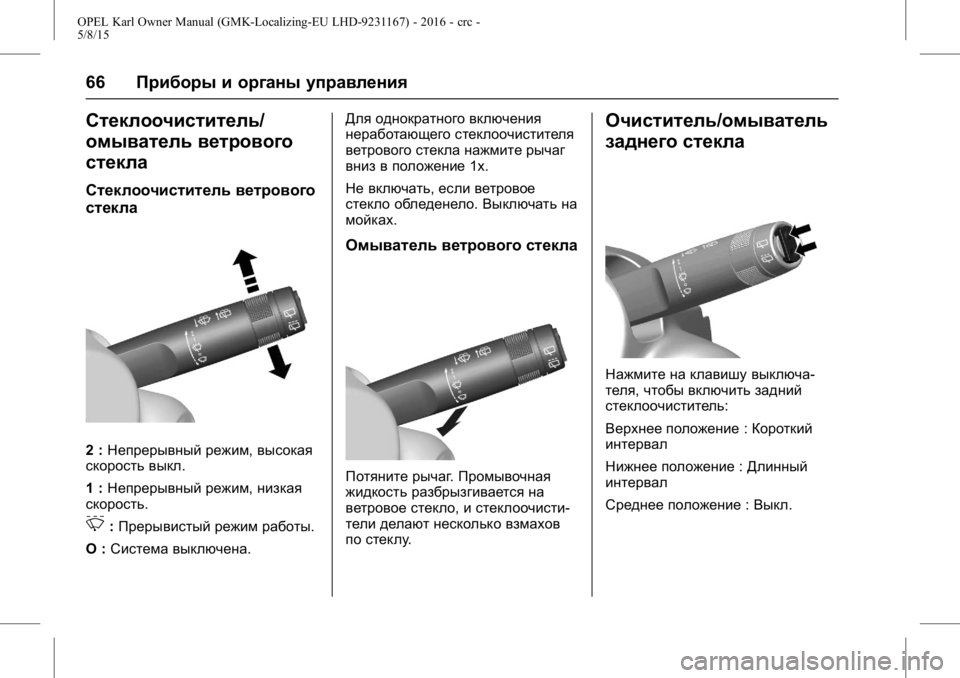

Стеклоочиститель/
омыватель ветрового
стекла
Стеклоочиститель ветрового
стекла
2 :Непрерывный режим ,высокая
скорость выкл.
1 : Непрерывный режим ,низкая
скорость.
3: Прерывистый режим работы.
O : Система выключена. Для однократного включения
неработающего стеклоочистителя
ветрового стекла нажмите рычаг
вниз в положение
1x.
Не включать, если ветровое
стекло обледенело. Выключать на
мойках.
Омыватель ветрового стекла
Потяните рычаг .Промывочная
жидкость разбрызгивается на
ветровое стекло, и стеклоочисти-
тели делают несколько взмахов
по стеклу .
Очиститель/омыватель
заднего стекла
Нажмите на клавишу выключа-
теля,чтобы включить задний
стеклоочиститель:
Верхнее положение :Короткий
интервал
Нижнее положение :Длинный
интервал
Среднее положение :Выкл .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Приборы и органы управления67

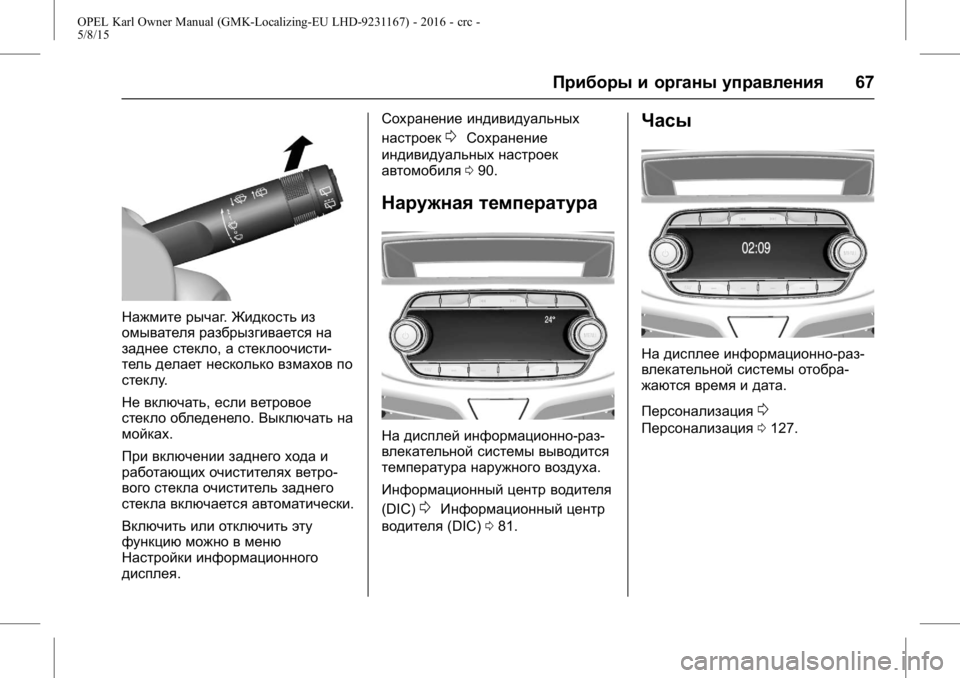

Нажмите рычаг.Жидкость из
омывателя разбрызгивается на
заднее стекло, а стеклоочисти-
тель делает несколько взмахов по
стеклу .
Не включать, если ветровое
стекло обледенело. Выключать на
мойках.
При включении заднего хода и
работающих очистителях ветро-
вого стекла очиститель заднего
стекла включается автоматически.
Включить или отключить эту
функцию можно в меню
Настройки информационного
дисплея. Сохранение индивидуальных
настроек
0Сохранение
индивидуальных настроек
автомобиля 090.
Наружная температура
На дисплей информационно-раз-
влекательной системы выводится
температура наружного воздуха.
Информационный центр водителя
(DIC)
0Информационный центр
водителя (DIC)081.
Часы
На дисплее информационно-раз-
влекательной системы отобра-
жаются время и дата.
Персонализация
0
Персонализация 0127.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
68Приборы и органы управления

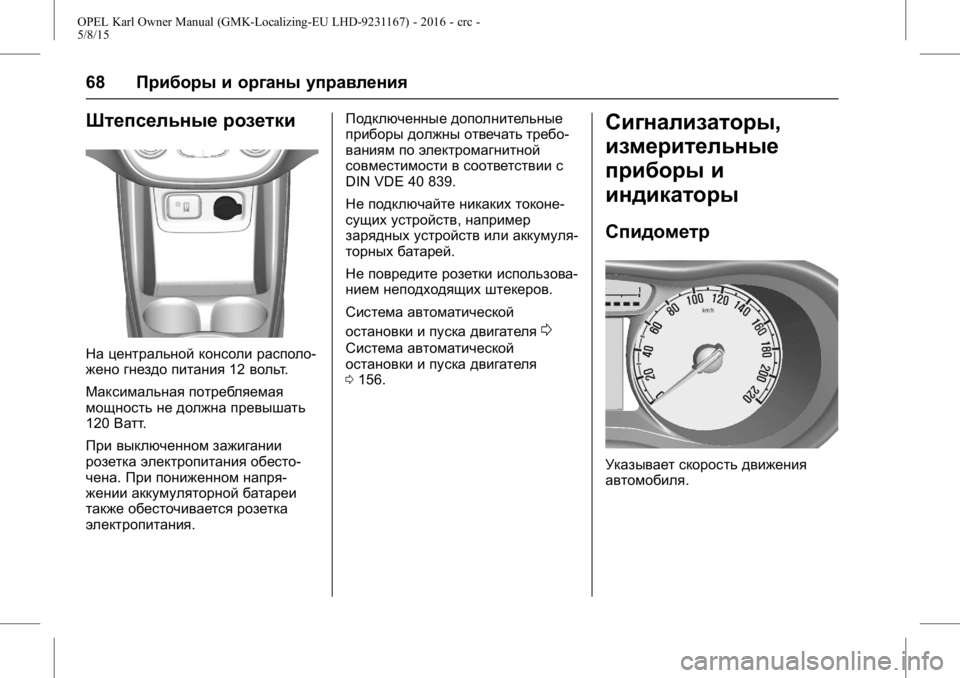

Штепсельные розетки
На центральной консоли располо-
жено гнездо питания 12вольт .
Максимальная потребляемая
мощность не должна превышать
120 Ватт .
При выключенном зажигании
розетка электропитания обесто-
чена. При пониженном напря-
жении аккумуляторной батареи
также обесточивается розетка
электропитания. Подключенные дополнительные
приборы должны отвечать требо-
ваниям по электромагнитной
совместимости в соответствии с
DIN VDE 40 839.
Не подключайте никаких токоне-
сущих устройств,
например
зарядных устройств или аккумуля-
торных батарей.
Не повредите розетки использова-
нием неподходящих штекеров.
Система автоматической
остановки и пуска двигателя
0
Система автоматической
остановки и пуска двигателя
0 156.
Сигнализаторы,
измерительные
приборы и
индикаторы
Спидометр
Указывает скорость движения
автомобиля.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Приборы и органы управления69
Одометр
Нижняя строка показывает
пройденный путь в километрах.
Счетчик текущего
пробега
На верхней строке отображается
зарегистрированное расстояние с
момента последнего сброса.
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой кнопку SET/CLRна
рычаге указателя поворота
0
Информационный центр водителя
(DIC) 081.
Тахометр
Отображение числа оборотов.
По мере возможности на каждой
из передач старайтесь ездить в
низком диапазоне оборотов
двигателя.
Внимание
Если указатель переходит в
красную зону предупреждения,
это означает ,что превышена
максимальная разрешенная
(продолжение)
Внимание
(продолжение)
частота вращения двигателя.
Двигатель может быть
поврежден.
Датчик уровня топлива
Этот указатель используется для
отображения уровня топлива.
