OPEL KARL 2016 Manual de Instrucciones (in Spanish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
220 Servicio y mantenimiento

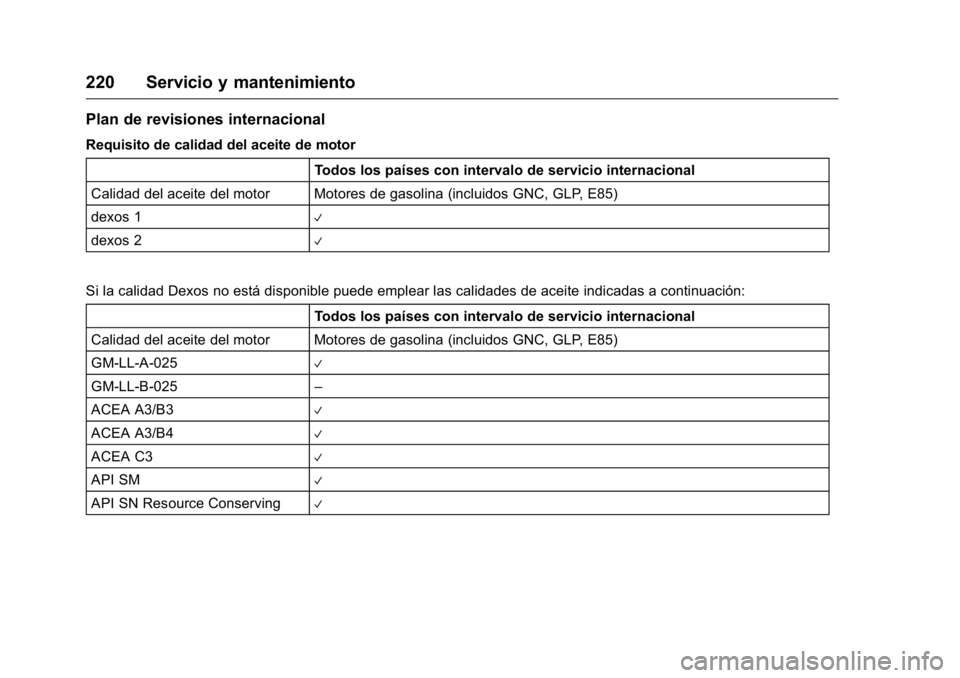

Plan de revisiones internacional
Requisito de calidad del aceite de motorTodos los países con intervalo de servicio internacional
Calidad del aceite del motor Motores de gasolina (incluidos GNC, GLP, E85)
dexos 1
V
dexos 2V
Si la calidad Dexos no está disponible puede emplear las calidades de aceite indicadas a continuación:
Todos los países con intervalo de servicio internacional
Calidad del aceite del motor Motores de gasolina (incluidos GNC, GLP, E85)
GM-LL-A-025
V
GM-LL-B-025 –
ACEA A3/B3
V
ACEA A3/B4V
ACEA C3V
API SMV
API SN Resource ConservingV

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Servicio y mantenimiento 221

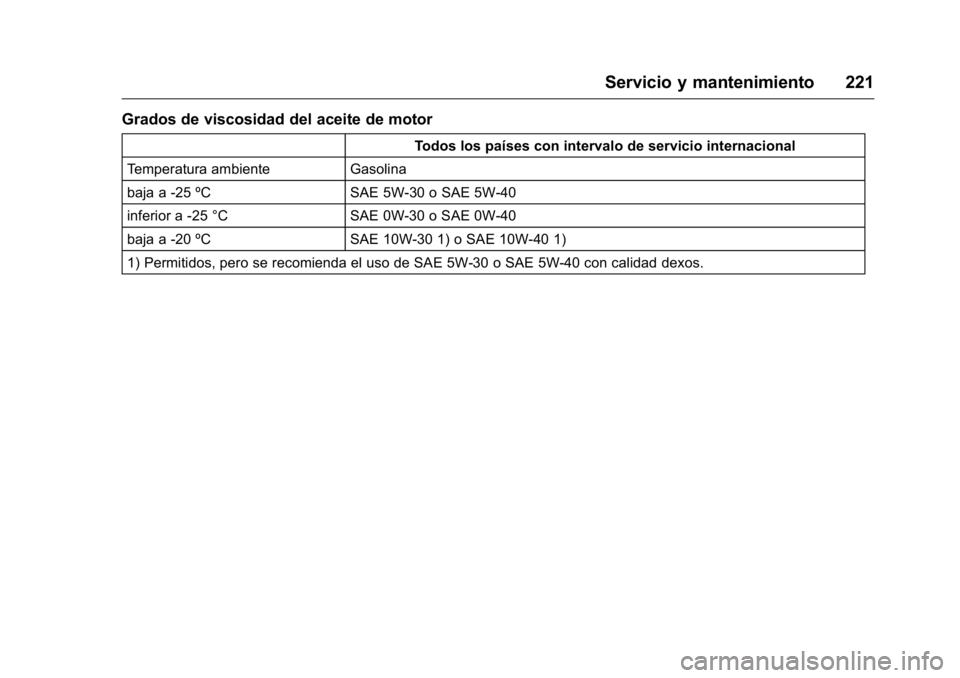

Grados de viscosidad del aceite de motor
Todos los países con intervalo de servicio internacional
Temperatura ambiente Gasolina
baja a -25 ºC SAE 5W-30 o SAE 5W-40
inferior a -25 °C SAE 0W-30 o SAE 0W-40
baja a -20 ºC SAE 10W-30 1) o SAE 10W-40 1)
1) Permitidos, pero se recomienda el uso de SAE 5W-30 o SAE 5W-40 con calidad dexos.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
222 Datos técnicos
Datos técnicos
Identificación del vehículo
Número de identificación delvehículo (VIN) . . . . . . . . . . . . . . . 222
Identificación del motor . . . . . . . 222
Placa de identificación . . . . . . . . 223
Datos del vehículo
Datos del motor . . . . . . . . . . . . . . 224
Prestaciones . . . . . . . . . . . . . . . . . 224
Pesos del vehículo . . . . . . . . . . . 225
Dimensiones del vehículo . . . . 225
Capacidades y especifica- ciones . . . . . . . . . . . . . . . . . . . . . . . 226
Presión de los neumáticos . . . 226
Identificación del
vehículo
Número de identificación
del vehículo (VIN)
El número de identificación del
vehículo está situado en el compar-
timento del motor. El número de
identificación del vehículo también
puede ir estampado en el tablero de
instrumentos, visible a través del
parabrisas.
Identificación del motor
Las tablas de datos técnicos
muestran el código de identificación
del motor. Datos del motor
0
Datos del motor 0224ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Datos técnicos 223
Para identificar el motor respectivo,
consulte la potencia del motor en el
certificado de conformidad CEE que
se entrega con el vehículo o la
documentación de matriculación
nacional.

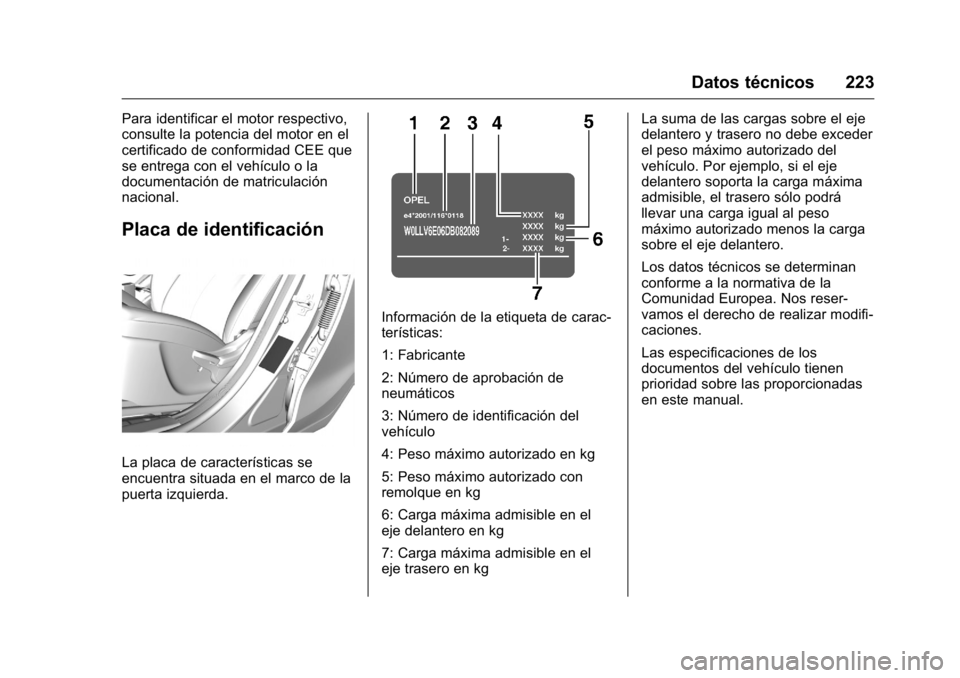

Placa de identificación
La placa de características se
encuentra situada en el marco de la
puerta izquierda.
Información de la etiqueta de carac-
terísticas:
1: Fabricante
2: Número de aprobación de
neumáticos
3: Número de identificación del
vehículo
4: Peso máximo autorizado en kg
5: Peso máximo autorizado con
remolque en kg
6: Carga máxima admisible en el
eje delantero en kg
7: Carga máxima admisible en el
eje trasero en kgLa suma de las cargas sobre el eje
delantero y trasero no debe exceder
el peso máximo autorizado del
vehículo. Por ejemplo, si el eje
delantero soporta la carga máxima
admisible, el trasero sólo podrá
llevar una carga igual al peso
máximo autorizado menos la carga
sobre el eje delantero.
Los datos técnicos se determinan
conforme a la normativa de la
Comunidad Europea. Nos reser-
vamos el derecho de realizar modifi-
caciones.
Las especificaciones de los
documentos del vehículo tienen
prioridad sobre las proporcionadas
en este manual.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
224 Datos técnicos

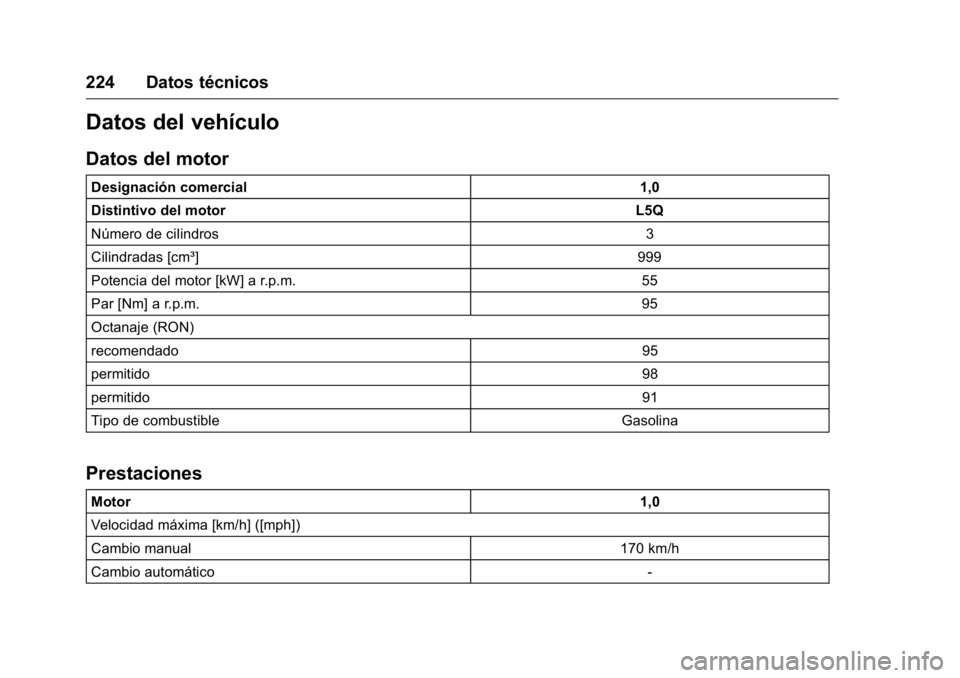

Datos del vehículo
Datos del motor
Designación comercial1,0
Distintivo del motor L5Q
Número de cilindros 3
Cilindradas [cm³] 999
Potencia del motor [kW] a r.p.m. 55
Par [Nm] a r.p.m. 95
Octanaje (RON)
recomendado 95
permitido 98
permitido 91
Tipo de combustible Gasolina
Prestaciones
Motor 1,0
Velocidad máxima [km/h] ([mph])
Cambio manual 170 km/h
Cambio automático -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Datos técnicos 225

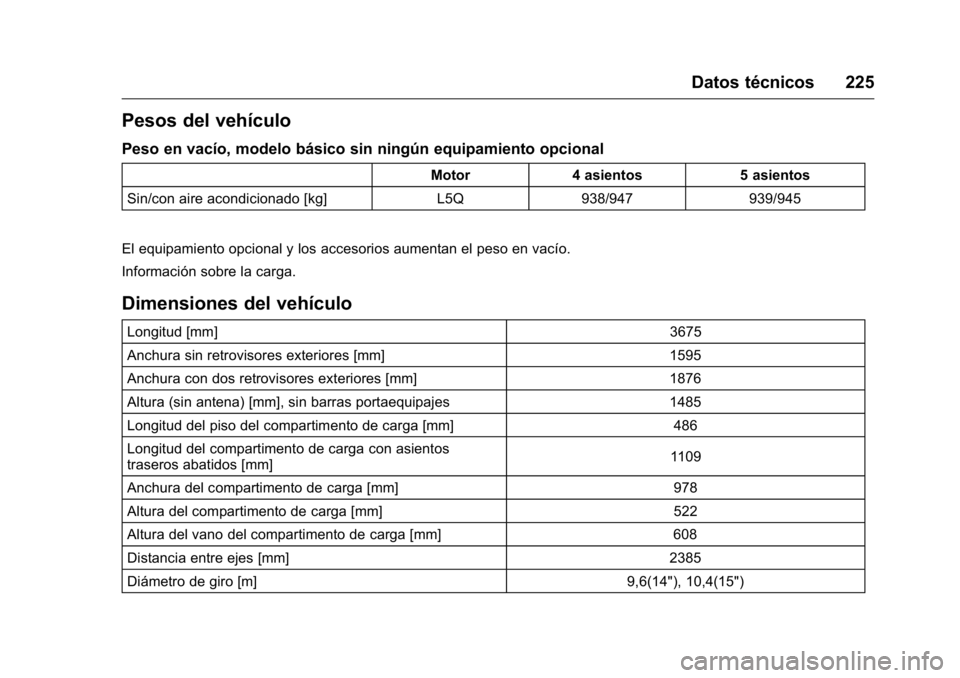

Pesos del vehículo
Peso en vacío, modelo básico sin ningún equipamiento opcional
Motor4 asientos 5 asientos
Sin/con aire acondicionado [kg] L5Q938/947 939/945
El equipamiento opcional y los accesorios aumentan el peso en vacío.
Información sobre la carga.
Dimensiones del vehículo
Longitud [mm] 3675
Anchura sin retrovisores exteriores [mm] 1595
Anchura con dos retrovisores exteriores [mm] 1876
Altura (sin antena) [mm], sin barras portaequipajes 1485
Longitud del piso del compartimento de carga [mm] 486
Longitud del compartimento de carga con asientos
traseros abatidos [mm] 1109
Anchura del compartimento de carga [mm] 978
Altura del compartimento de carga [mm] 522
Altura del vano del compartimento de carga [mm] 608
Distancia entre ejes [mm] 2385
Diámetro de giro [m] 9,6(14"), 10,4(15")

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
226 Datos técnicos

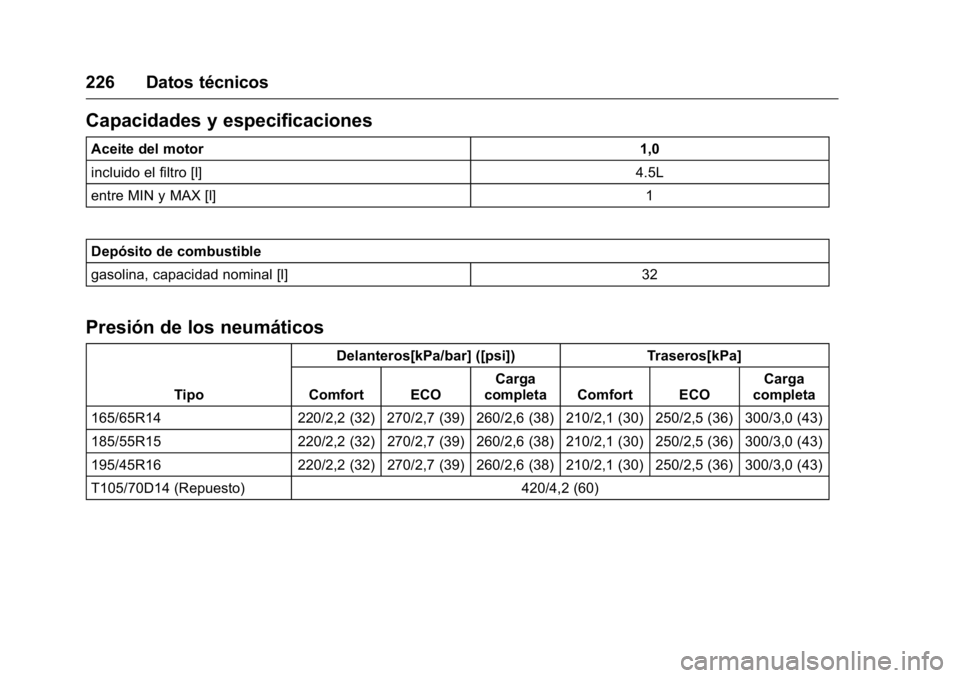

Capacidades y especificaciones
Aceite del motor1,0
incluido el filtro [l] 4.5L
entre MIN y MAX [l] 1
Depósito de combustible
gasolina, capacidad nominal [l] 32
Presión de los neumáticos
TipoDelanteros[kPa/bar] ([psi]) Traseros[kPa]
Comfort ECO Carga
completa Comfort ECO Carga
completa
165/65R14 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
185/55R15 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
195/45R16 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
T105/70D14 (Repuesto) 420/4,2 (60)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Información del cliente 227

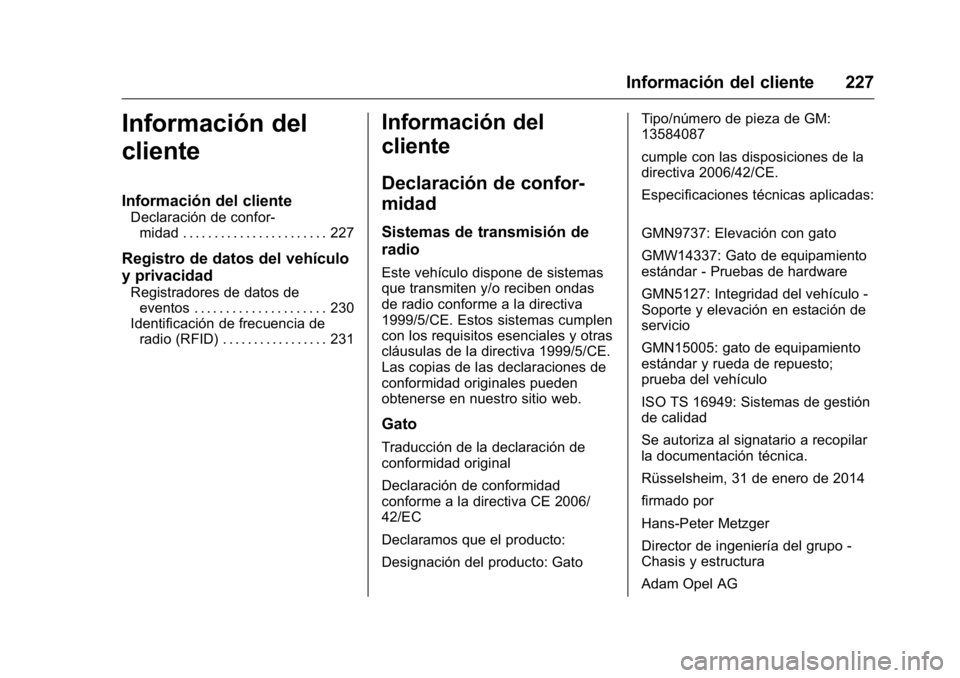

Información del
cliente
Información del cliente
Declaración de confor-midad . . . . . . . . . . . . . . . . . . . . . . . 227
Registro de datos del vehículo
y privacidad
Registradores de datos deeventos . . . . . . . . . . . . . . . . . . . . . 230
Identificación de frecuencia de radio (RFID) . . . . . . . . . . . . . . . . . 231
Información del
cliente
Declaración de confor-
midad
Sistemas de transmisión de
radio
Este vehículo dispone de sistemas
que transmiten y/o reciben ondas
de radio conforme a la directiva
1999/5/CE. Estos sistemas cumplen
con los requisitos esenciales y otras
cláusulas de la directiva 1999/5/CE.
Las copias de las declaraciones de
conformidad originales pueden
obtenerse en nuestro sitio web.
Gato
Traducción de la declaración de
conformidad original
Declaración de conformidad
conforme a la directiva CE 2006/
42/EC
Declaramos que el producto:
Designación del producto: Gato Tipo/número de pieza de GM:
13584087
cumple con las disposiciones de la
directiva 2006/42/CE.
Especificaciones técnicas aplicadas:
GMN9737: Elevación con gato
GMW14337: Gato de equipamiento
estándar - Pruebas de hardware
GMN5127: Integridad del vehículo -
Soporte y elevación en estación de
servicio
GMN15005: gato de equipamiento
estándar y rueda de repuesto;
prueba del vehículo
ISO TS 16949: Sistemas de gestión
de calidad
Se autoriza al signatario a recopilar
la documentación técnica.
Rüsselsheim, 31 de enero de 2014
firmado por
Hans-Peter Metzger
Director de ingeniería del grupo -
Chasis y estructura
Adam Opel AG

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
228 Información del cliente
D-65423 Rüsselsheim
Reparación de daños de
accidente
Espesor de la pintura
Debido a factores de fabricación, el
espesor de la pintura puede diferir
entre 50 y 400μm.
Por lo tanto, distintos espesores de
pintura ni indican una reparación de
daños de accidente.
Reconocimiento de software
Ciertos componentes de OnStar
incluyen software libcurl y unzip y
otros software de terceros. A conti-
nuación se incluyen avisos y licen-
cias asociadas con libcurl y unzip y
para otro tipo de software de
terceros, consulte http://
www.lg.com/global/support/
opensource/index.
libcurl
Copyright y avisos sobre autoriza-
ciones de Copyright (c) 1996 -
2010, Daniel Stenberg, haxx.se>.
Todos los derechos reservados. El permiso para usar, copiar,
modificar, y distribuir este software
para cualquier fin, con o sin tarifa
aplicable, se garantiza en este
documento, siempre que el aviso de
copyright y permiso de licencia
anteriores aparezcan en todas las
copias.
El software se ofrece "tal cual", sin
garantía de ninguna clase, expresa
o implícita, incluyendo, entro otras,
las garantías de comercialización,
idoneidad para un fin concreto y no
contravención de los derechos de
terceros. En ningún caso serán
responsables los autores o propieta-
rios de copyright de ninguna recla-
mación, daños u otras
responsabilidades legales, tanto en
actuación por contrato, delito u otro,
resultante de, originada en o en
relación con el software, uso u otros
acuerdos relativos al mismo.
Salvo lo mencionado en este aviso,
el nombre del propietario del
copyright no debe usarse para
hacer publicidad ni promocionar la
venta, uso u otro tipo de manipula-
ción de este software, sin el consen-
timiento previo y por escrito del
propietario del copyright.
unzip
Versión del 10 de febrero de 2005
del copyright y licencia de Info-ZIP.
La versión final de este documento
debería estar disponible en ftp://
ftp.infozip.org/pub/infozip/licen-
se.html de forma indefinida.
Copyright (c) 1990-2005 Info-ZIP.
Todos los derechos reservados.
A efectos de este copyright y
licencia,
“Info-ZIP” se define como
las personas siguientes:
Mark Adler, John Bush, Karl Davis,
Harald Denker, Jean-Michel Dubois,
Jean-loup Gailly, Hunter Goatley, Ed
Gordon, Ian Gorman, Chris
Herborth, Dirk Haase, Greg Hartwig,
Robert Heath, Jonathan Hudson,
Paul Kienitz, David Kirschbaum,
Johnny Lee, Onno van der Linden,
Igor Mandrichenko, Steve P. Miller,
Sergio Monesi, Keith Owens,
George Petrov, Greg Roelofs, Kai
Uwe Rommel, Steve Salisbury,
Dave Smith, Steven M. Schweda,

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Información del cliente 229
Christian Spieler, Cosmin Truta,
Antoine Verheijen, Paul von Behren,
Rich Wales, Mike White.
Este software se proporciona“tal
cual”, sin garantía de ningún tipo,
explícita ni implícita. Ni Info-ZIP ni
sus contribuidores deben ser
responsables bajo ninguna circuns-
tancia de los daños directos,
indirectos, incidentales, especiales
o derivados del uso de, o de la
incapacidad de usar, este software.
Se autoriza a cualquiera a usar este
software para cualquier fin, incluidas
las aplicaciones comerciales, y
alterarlo y distribuirlo gratuitamente,
con las siguientes restricciones:
1. Las redistribuciones del código fuente deben incluir el aviso de
copyright, definición, y
exención de responsabilidad
anteriores, así como la lista de
condiciones siguientes.
2. Las redistribuciones en forma binaria (ejecutables compi-
lados) deben reproducir el
aviso, definición y exención de
responsabilidad anteriores, así
como esta lista de condiciones en documentos y/u otros
materiales proporcionados con
la distribución. La única excep-
ción a esta condición es la
redistribución de UnZipSFX
binario (incluido SFXWiz) como
parte de un archivo de extrac-
ción automática; que se
permite sin la inclusión de esta
licencia, siempre que el banner
de SFX no se haya eliminado
del binario o se haya deshabi-
litado.
3. Las versiones alteradas, incluidas sin estar limitadas a,
puertos a los nuevos sistemas
operativos, puertos existentes
con nuevas interfaces gráficas,
y versiones dinámicas,
compartidas o biblioteca
estática, deben estar marcadas
simplemente como ellos, y no
deben considerarse la fuente
original de forma fraudulenta.
Dichas versiones alteradas
tampoco deben considerarse
de forma fraudulenta como
ediciones de Info-ZIP, inclu-
yendo sin estar limitadas a,
nombrar las versiones alteradas con los nombres
“Info-ZIP”
(o cualquier variación
del mismo, incluidas sin estar
limitadas a, las mayúsculas),
“Pocket UnZip,” “WiZ” o
“MacZip” sin el permiso explí-
cito de Info-ZIP. Tales
versiones alteradas quedan
prohibidas adicionalmente de
un falso uso de las direcciones
de correo electrónico de
Zip-Bugs o Info-ZIPo de la
URL(s) de Info-ZIP.
4. Info-ZIP se reserva el derecho a usar los nombres “Info-ZIP,”
“Zip,” “UnZip,” “UnZipSFX,”
“WiZ,” “Pocket UnZip,” “Pocket
Zip” y“MacZip” para su propia
fuente y ediciones binarias.
