OPEL KARL 2016 Ohjekirja (in Finnish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
50 Säilytystilat
Mukinpitimet
Keskikonsolissa on mukinpidin.
Matkatavaroiden/
kuorman sijoittaminen
Tavaratila
Tavaratilan suurentaminenHuomio
Käännä takaistuimen istuintyyny
alas ennen takaistuimen selkä-
nojan kääntämistä.
Ohjeen huomiotta jättäminen voi
johtaa takaistuimen vaurioitu-
miseen.
1. Vedä pääntukea ylöspäin ja irrota se painamalla kumpaakin
salpaa.
Huom.
Varmistaaksesi että takaistuimen
istuintyynyn liikuttamiseen on riittä-
västi tilaa, liu'uta etuistuinta eteen-
päin ja siirrä etuistuimen selkänoja
pystyasentoon.
2. Vedä istuintyynyä ja käännä se alas.
3. Vedä selkänojan päällä olevaavapautusvipua.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Säilytystilat 51
4. Käännä selkänoja eteenja alas.
5. Aseta ulkopaikkojen turvavyötvyöohjaimiin. Kun haluat palauttaa selkänojan
alkuperäiseen asentoon, nosta se
ylös ja vedä turvavyö ulos vyöohjai-
mista.
Paina selkänoja hyvin paikalleen.
{Varoitus
Selkänojien ollessa ylös käännet-
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu-
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai
kuorman tai auton vaurioitumi-
seen voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Varmista, että turvavyöt eivät jää
puristuksiin.
Keskimmäisen takaistuinpaikan
turvavyö saattaa lukkiutua, kun
nostat selkänojan. Jos näin
tapahtuu, anna vyön palautua koko
matka takaisin ja aloita alusta.
Jos turvavyö on edelleen lukkiu-
tunut, käännä istuintyyny alas ja
yritä uudelleen. Palauttaaksesi takaistuintyynyn
paikalleen aseta sen takaosa
alkuperäiseen asentoonsa varmis-
taen samalla, etteivät turvavyöt jää
väliin tai kierteelle, ja paina sitten
istuintyynyn etuosaa lujasti alas
kunnes se lukkiutuu paikalleen.Huomio
Kun palautat takaistuimen selkä-
nojan pystyasentoon, aseta
takaistuimien turvavyöt ja lukot
takaistuimen selkänojien välistä ja
yhdelle istuinosalle. Tarkista, että
takaistuimien turvavyöt ja lukot
eivät jää puristukseen takais-
tuimen istuinosan alle.
Varmistu, etteivät turvavyöt ole
kierteellä tai selkänojan välissä, ja
että ne ovat oikein paikallaan.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
52 Säilytystilat
Huomautus:Tavaratilassa tulee
olla kaikki valmistajan sinne
valmistuksen yhteydessä
asentamat varusteet (varapyörä,
nosturi ym.). Muita varusteita,
jotka joko eivät kuulu varustuk-
seen tai ovat lisävarusteita,
esimerkiksi ensiapulaukku tai
sammutin, ei oteta huomioon.
Jos valmistaja on asentanut
autoon erikoisvarusteita, kuten
taittuva tai irrotettava takaistuin
tai selkänoja, joiden tarkoituk-
sena on suurentaa tavaratilaa,
mitat ilmoitetaan seuraavassa
kerrotuin lastausrajoituksin.
Lastausraja edessä: heti tavaratilan
edessä olevien istuimine selkänojien
takapinta istuimet asetettuina
normaaliin ajo- tai matkustusasen-
toon valmistajan ilmoittamalla
tavalla. Takaistuin taitettuna (takais-
tuimet ja/tai niiden selkänojat taite-
tuinta tai irrotettuina) etulastausraja
on pystysuora taso, joka on etuis-
tuimen selkänojan takapinnan
tangentin suuntainen, korkeussuun-
nassa raja on kattoverhous.
Irrota istuintyyny työntämällä
saranoita nuolten suuntaan.
Muut säilytysmahdol-
lisuudet
Tavaratilan/säilytystilan
suojapaneeli
Tavaratilan suoja
Voit säilyttää pieniä esineitä tai
piilottaa tavaratilassa olevia
tavaroita.
Käytä paneelia ripustamalla
molemmat silmukat takaluukun
molempiin kiinnikkeisiin.
Kun se ei ole käytössä, aseta
paneeli takaistuimen taakse.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Säilytystilat 53
Huom.
Jos se sijaitsee väärässä paikassa,
se voi aiheuttaa räminää ja
kulumista koskettaessaan takais-
tuimeen.
Huomio
Älä laita paneelin päälle raskaita
esineitä.
Kuormatilan paneelin asennusta
tai irrotusta helpottaa, jos käännät
paneelia, sillä paneeli on
leveämpi kuin takaluukku.
Apuverkko
Voit kuljettaa pieniä kuormia lisäva-
rusteena saatavan apuverkon
sisällä.
Asenna verkko ripustamalla verkon
yläkulmien silmukat takapaneelin
kiinnityskohtiin.
Huomio
Mukavuusverkko on tarkoitettu
pienille kuormille. Älä kanna
raskaita kuormia mukavuusver-
kossa.
Varoituskolmio
Renkaankorjaussarjalla varustetut
autot
Säilytä varoituskolmiota tavaratilan
lattian peitteen alla olevassa työka-
lulaatikossa.Varapyörällä varustetut autot
Säilytä varoituskolmiota tavarati-
lassa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
54 Säilytystilat
Ensiapupakkaus
Säilytä ensiapulaukkua tavarati-
lassa.
Tietoja auton
kuormaamisesta
.Raskaat esineet tulee asettaa
tavaratilassa takaistuinten selkä-
nojien taakse. Varmista, että
selkänojat on lukittu pitävästi.
Jos teet kuormasta pinon, aseta
raskaat esineet pinon alimmai-
siksi.
. Esineet tulee aina kiinnittää
paikalleen, jotta ne eivät liiku
tavaratilassa.
. Kun kuljetat esineitä tavarati-
lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet-
tuina.
. Kuorman korkeus ei saa ylittää
selkänojien yläreunaa. .
Älä aseta mitään esineitä tavara-
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan
yläosassa olevaa tunnistinta.
. Kuorma ei saa estää polkimien,
seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan
liikkeitä. Sisätilassa ei saa
säilyttää irrallisia esineitä.
. Älä aja takaluukun ollessa auki.
{Varoitus
Varmista aina, että auton kuorma
on hyvin kiinnitetty.
Muussa tapauksessa esineitä voi
sinkoilla auton sisätiloissa aiheut-
taen vammoja tai kuorman tai
auton vaurioitumisen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Säilytystilat 55
.Kantavuus on auton sallitun
kokonaismassan (ks. tunniste-
kilpi
0Auton tunnistenumero
0 205
ii) ja omamassan erotus.
Katso lisätietoja omamassasta
tekniset tiedot -osiosta.
Omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (polttoaine-
säiliön 90 %:n täyttöaste)
painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
. Kattokuorma lisää herkkyyttä
sivutuulelle ja heikentää ajo-omi-
naisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse
liikkumaan. Sovita rengaspai-
neet ja ajonopeus kuormituk-
seen. Tarkasta kiinnityksen
pitävyys usein ja kiristä tarvit-
taessa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
56 Mittarit ja käyttölaitteet
Mittarit ja käyttö-
laitteet
Säätimet
Ohjauspyörän säätö . . . . . . . . . . . 57
Ohjauspyörän säätimet . . . . . . . . 57
Ohjauspyörän lämmitys . . . . . . . . 57
Äänimerkki . . . . . . . . . . . . . . . . . . . . . 58
Tuulilasinpyyhin/pesulaite . . . . . . 58
Takalasin pyyhin/pesulaite . . . . . 59
Ulkolämpötila . . . . . . . . . . . . . . . . . . 60
Kello . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Pistorasiat . . . . . . . . . . . . . . . . . . . . . 60
Varoitusvalot, mittarit ja
merkkivalot
Nopeusmittari . . . . . . . . . . . . . . . . . . 61
Matkamittari . . . . . . . . . . . . . . . . . . . 61
Osamatkamittari . . . . . . . . . . . . . . . 61
Käyntinopeusmittari . . . . . . . . . . . . 62
Polttoainemittari . . . . . . . . . . . . . . . 62
Merkkivalot . . . . . . . . . . . . . . . . . . . . 63
Moottorin jäähdytysnesteenlämpömittari . . . . . . . . . . . . . . . . . . 66
Huoltonäyttö . . . . . . . . . . . . . . . . . . . 66
Suuntavilkku . . . . . . . . . . . . . . . . . . . 67
Turvavyömuistuttimet . . . . . . . . . . 67
Turvatyynyjen ja turvavöiden kiristimien merkkivalo . . . . . . . . . 67 Turvatyyny päällä/pois-merk-
kivalo . . . . . . . . . . . . . . . . . . . . . . . . . 68
Latausjärjestelmän merkkivalo . . . . . . . . . . . . . . . . . . . 68
Toimintavian merkkivalo . . . . . . . 68
Huolla auto pian -valo . . . . . . . . . 68
Jarru- ja kytkinjärjestelmän
varoitusvalo . . . . . . . . . . . . . . . . . . 68
Lukkiutumattoman jarrujärjes- telmän (ABS) varoitusvalo . . . . 69
Vaihtamisvalo . . . . . . . . . . . . . . . . . . 69
Muuttuvatehoisen ohjaustehos- timen valo . . . . . . . . . . . . . . . . . . . . 69
Kaistavahdin (LDW) merkkivalo . . . . . . . . . . . . . . . . . . . 69
Ultraäänipysäköintitutkan valo . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Elektronisen ajonvakautusjärjes- telmän (ESC) merkkivalo . . . . . 70
Elektronisen ajonvakautusjärjes- telmän (ESC) poiskytkennän
merkkivalo . . . . . . . . . . . . . . . . . . . 70
Luistonestojärjestelmä (TCS) poissa päältä -merkkivalo . . . . 70
Moottorin jäähdytysnesteen lämpötilan varoitusvalo . . . . . . . 70
Rengaspaineiden valvontajärjes- telmän merkkivalo . . . . . . . . . . . . 70
Moottorin öljynpainemerk- kivalo . . . . . . . . . . . . . . . . . . . . . . . . . 70 Polttoaine vähissä -varoi-
tusvalo . . . . . . . . . . . . . . . . . . . . . . . 71
Autostop-tila . . . . . . . . . . . . . . . . . . . 71
Ajonestolaitteen merkkivalo . . . . 71
Alennetun moottorin tehon merkkivalo . . . . . . . . . . . . . . . . . . . 71
Kaukovalot päällä -valo . . . . . . . . 72
Etusumuvalot -valo . . . . . . . . . . . . 72
Takasumuvalot -valo . . . . . . . . . . . 72
Takavalojen merkkivalo . . . . . . . . 72
Vakionopeussäätimen merkkivalo . . . . . . . . . . . . . . . . . . . 72
Konepelti auki -merkkivalo . . . . . 72
Ovi raollaan -valo . . . . . . . . . . . . . . 72
Tietonäytöt
Kuljettajan tietokeskus (DIC) . . . 72
Auton viestit
Auton viestit . . . . . . . . . . . . . . . . . . . 78
Varoitussummerit . . . . . . . . . . . . . . 79
Auton räätälöinti
Auton räätälöinti . . . . . . . . . . . . . . . 80
OnStar-järjestelmä
OnStar®-järjestelmä . . . . . . . . . . . 82

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Mittarit ja käyttölaitteet 57
Säätimet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se
lukittuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän säätimet
Infotainment-järjestelmää, vakiono-
peussäädintä ja kytkettyä matkapu-
helinta voidaan käyttää
ohjauspyörän säätimillä.
Lisätietoa löytyy Infotainment-ohje-
kirjasta.
Vakionopeussäädin
0Vakiono-
peussäädin 0152
ii.
Ohjauspyörän lämmitys
Lämmitys kytketään painamallaA.
Aktivointi osoitetaan painikkeessa
olevalla LED-valolla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

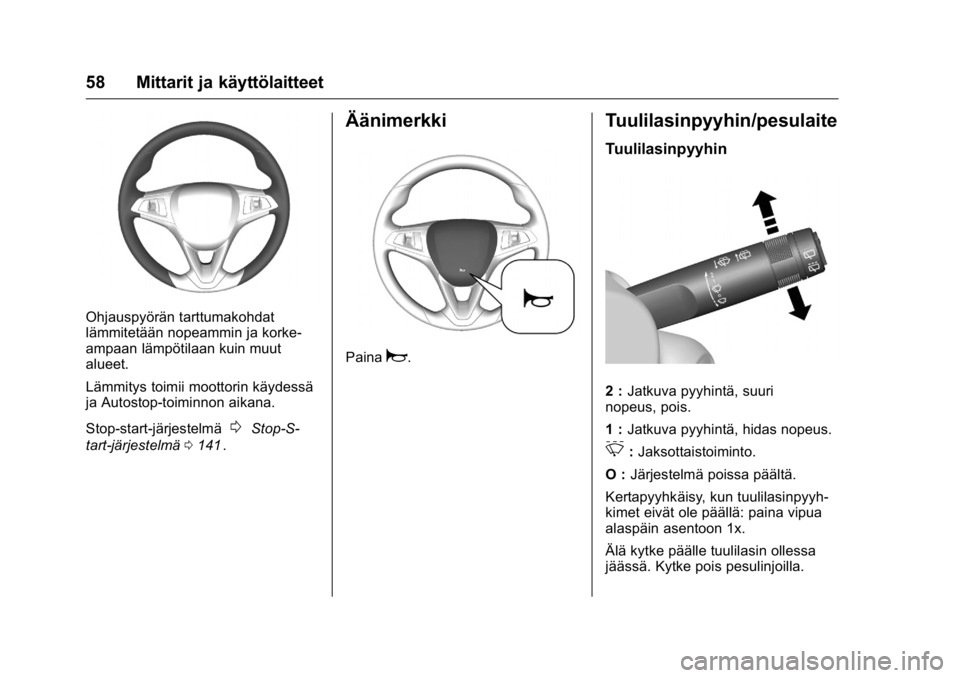

58 Mittarit ja käyttölaitteet
Ohjauspyörän tarttumakohdat
lämmitetään nopeammin ja korke-
ampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä
0Stop-S-
tart-järjestelmä 0141
ii.
Äänimerkki
Painaa.
Tuulilasinpyyhin/pesulaite
Tuulilasinpyyhin
2 : Jatkuva pyyhintä, suuri
nopeus, pois.
1 : Jatkuva pyyhintä, hidas nopeus.
3:Jaksottaistoiminto.
O : Järjestelmä poissa päältä.
Kertapyyhkäisy, kun tuulilasinpyyh-
kimet eivät ole päällä: paina vipua
alaspäin asentoon 1x.
Älä kytke päälle tuulilasin ollessa
jäässä. Kytke pois pesulinjoilla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Mittarit ja käyttölaitteet 59
Tuulilasin pesin
Vedä vivusta. Pesunestettä
suihkuaa tuulilasille ja pyyhkimet
pyyhkäisevät muutaman kerran.
Takalasin pyyhin/
pesulaite
Käynnistä takalasin pyyhin paina-
malla keinukytkintä:
Yläasento: Lyhyt väli
Ala-asento: Pitkä väli
Keskiasento: Pois
Paina vipua. Takalasille suihkute-
taan pesunestettä ja pyyhin
pyyhkäisee muutaman kerran.
Älä kytke päälle tuulilasin ollessa
jäässä. Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy
automaattisesti päälle, kun tuulila-
sinpyyhkimet ovat kytkettyinä ja
peruutusvaihde kytketään.
Tämän toiminnon päälle- tai poiskyt-
kentää voidaan muuttaa infonäytön
Settings (Asetukset) -valikossa.
Auton räätälöinti
0Auton räätälöinti
0 80
ii.
